无刷直流电机BLDC 神经网络pid控制 适合课题研究与参考学习 主要包括： 1) BLDC的闭环控制Simulink模型； 2) 基于神经网络PID的无刷直流电机BLDC的转速控制； 3）双闭环控制，转速外环电流内环。

无刷直流电机控制这玩意儿，说难不难说简单也不简单。传统PID调参能把人整崩溃，特别是遇到负载突变或者参数漂移，这时候就该让神经网络出来秀操作了。咱们先从最基础的闭环控制模型开始盘。

在Simulink里搭BLDC模型就像拼乐高，关键得把霍尔信号和PWM生成逻辑整明白。下面这段代码展示了如何用S函数实现换相逻辑：

function [sys,x0,str,ts] = bldc_commutation(t,x,u,flag)
switch flag
  case 0
    sizes = simsizes;
    sizes.NumContStates  = 0;
    sizes.NumDiscStates  = 1;
    sizes.NumOutputs     = 6;
    sizes.NumInputs      = 3;
    sizes.DirFeedthrough = 1;
    sys = simsizes(sizes);
    x0 = [0];
    str = [];
    ts = [0.001 0];
  case 3
    hall = round(u);
    sector = mod(floor((hall(1)*4 + hall(2)*2 + hall(3))/2),6)+1;
    commutation_table = [1 0 0 0 0 1;  % sector1
                         1 1 0 0 0 0;  % sector2
                         0 1 0 0 1 0;  % sector3
                         0 0 0 1 1 0;  % sector4
                         0 0 1 1 0 0;  % sector5
                         0 0 1 0 0 1]; % sector6
    sys = commutation_table(sector,:)';
end

这换相表就是个状态机，根据霍尔信号切换六个功率管的状态。注意ts采样时间得和PWM频率匹配，不然电机转起来能把你午饭颠出来。

传统PID在转速环表现像直男哄女朋友——参数调不好当场翻车。这时候上神经网络PID（NNPID）就有意思了。神经网络负责实时调整PID参数，结构简单得像三层夹心饼干：

class NeuralPID(nn.Module):
    def __init__(self):
        super().__init__()
        self.fc1 = nn.Linear(3,8)  # 输入误差、积分、微分
        self.fc2 = nn.Linear(8,3)  # 输出Kp,Ki,Kd

    def forward(self, x):
        x = torch.tanh(self.fc1(x))
        return torch.sigmoid(self.fc2(x)) * [5.0, 0.5, 0.1] # 归一化到实际参数范围

训练时用误差平方和作为损失函数，重点是要在阶跃响应、负载扰动多种工况下采集数据。实测发现tanh激活函数比ReLU更适合参数调整，可能因为PID参数需要正负双向调节。

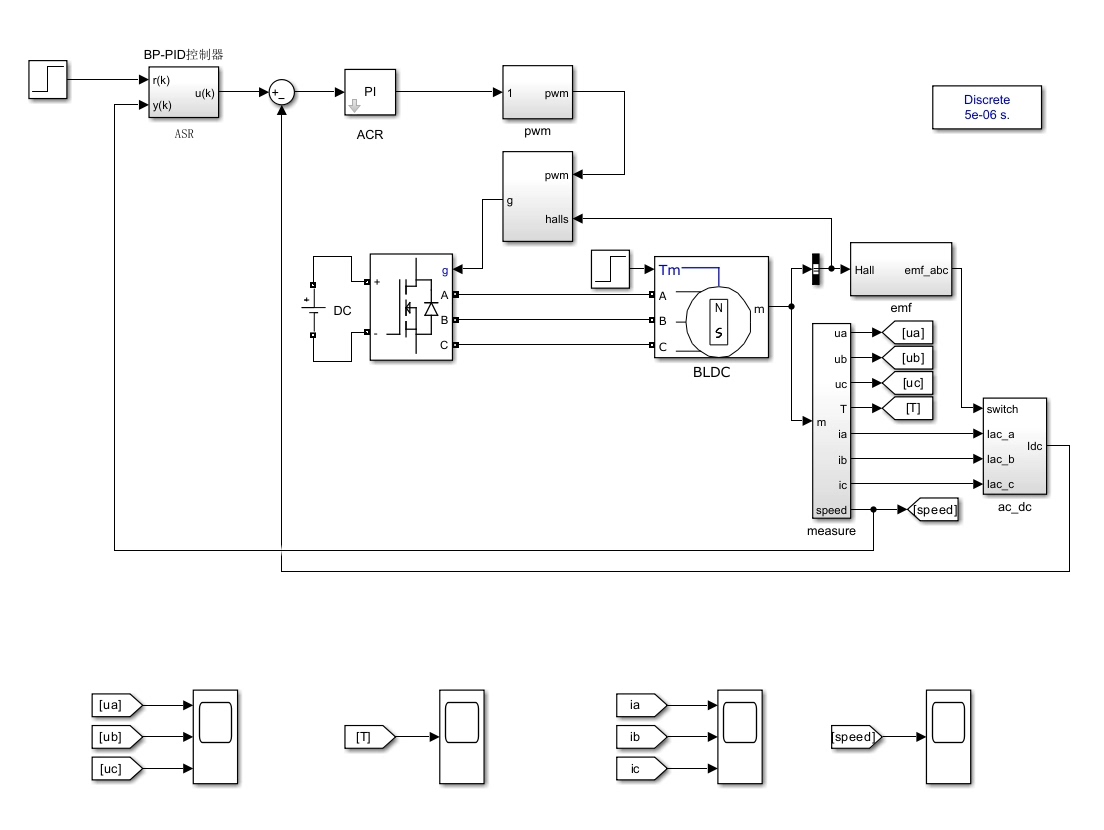

双闭环控制才是实战利器。外环转速用NNPID，内环电流用普通PI。Simulink里这么连：

1. 转速给定与反馈做差进NNPID
2. NNPID输出作为电流环给定
3. 相电流采样值进PI控制器
4. PI输出生成PWM占空比

电流环的PI参数别整花活，按电机电阻电感算个大概值再微调就行。有个骚操作是把电流环带宽设成转速环的5-10倍，这样两个环路不会打架。遇到电机叫唤（啸叫）就把PWM频率提到15kHz以上，亲测有效。

最后说几个踩过的坑：

• 霍尔传感器安装角度偏差会导致换相点抖动，用编码器校准能救
• 神经网络别在线训练，离线训练好再部署，实时性扛不住
• 双闭环的采样周期要分开，电流环至少1kHz，转速环200Hz足够
• 过流保护必须做硬件级的，软件保护有延迟会炸管

搞完这些再回头看，BLDC控制就像骑自行车——找到平衡点之后，剩下的就是细微调整姿势了。完整代码打包在GitHub仓库，需要自取（链接见评论区）。下期可能讲讲怎么用强化学习玩电机控制，感兴趣的先点个关注呗。
