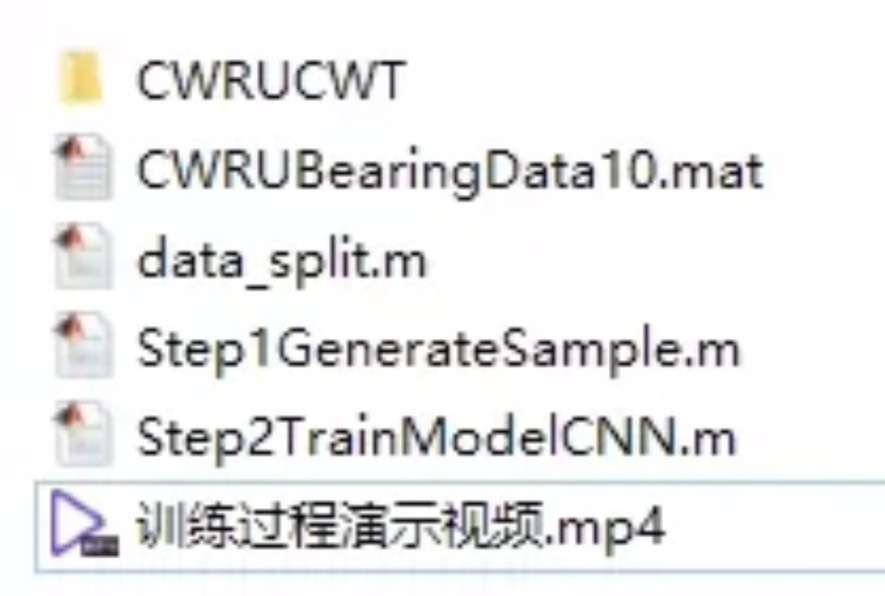

基于小波时频图与卷积神经网络的西储大学滚动轴承故障诊断 内容： 1.对西储大学轴承故障数据进行10分类产生小波时频图样本 2.一份小波时频图转化转换程序 3.一份cnn故障诊断程序。 开发语言matlab

在机械工程领域，滚动轴承的故障诊断至关重要，它关乎设备的正常运行与生产安全。本文将探讨如何利用小波时频图与卷积神经网络（CNN）对西储大学滚动轴承故障数据进行有效的故障诊断，且全程使用Matlab作为开发语言。

一、对西储大学轴承故障数据进行10分类产生小波时频图样本

西储大学提供了丰富且高质量的轴承故障数据。我们的首要任务是将这些数据进行10分类，并生成对应的小波时频图样本。小波时频分析能有效地揭示信号在不同时间和频率上的特征，对于处理非平稳信号具有独特优势，而滚动轴承故障信号恰好属于此类。

在Matlab中，我们可以利用小波分析工具箱来实现这一目标。假设我们已经获取了原始的轴承振动信号数据data，以下是一个简单的代码示例来生成小波时频图：

% 假设data是已经加载的轴承振动信号数据
fs = 1000; % 假设采样频率为1000Hz
wname = 'db4'; % 选择小波基为db4
scales = 1:128; % 定义尺度范围

% 进行连续小波变换
[cfs, f] = cwt(data, scales, wname, 1/fs);

% 绘制小波时频图
figure;
surf((1:length(data))/fs, f, abs(cfs));
shading interp;
xlabel('Time (s)');
ylabel('Frequency (Hz)');
zlabel('Magnitude');

在这段代码中，首先定义了采样频率fs、小波基wname以及尺度范围scales。然后通过cwt函数进行连续小波变换，得到小波系数cfs和对应的频率f。最后使用surf函数绘制出小波时频图，直观地展示信号在时频域的特征。

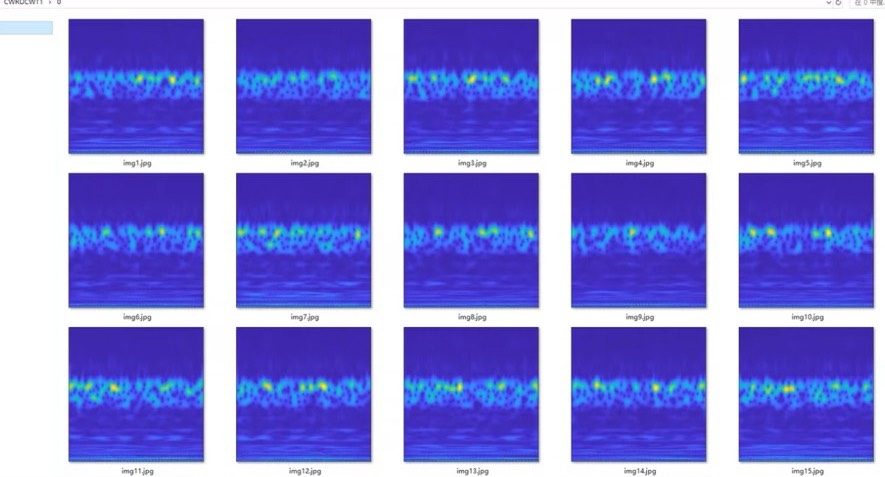

为了实现10分类，我们需要依据数据的故障标签，对不同故障类型的数据分别执行上述操作，从而得到各类故障对应的小波时频图样本。

二、一份小波时频图转化转换程序

接下来，我们需要一个程序将生成的小波时频图进行转化，以便后续能作为CNN的输入。一般来说，CNN输入的数据格式为图像格式（例如RGB图像或灰度图像），我们需要将小波时频图的相关数据转化为符合要求的格式。

% 假设之前已经生成了小波时频图系数cfs
% 将小波时频图系数转换为图像格式（这里简单转换为灰度图像）
image_data = mat2gray(abs(cfs));

% 保存图像
imwrite(image_data, 'wavelet_time_frequency_image.png');

上述代码通过mat2gray函数将小波时频图的系数矩阵cfs转换为0 - 1范围的灰度图像数据image_data，随后使用imwrite函数将其保存为PNG格式的图像。这样就完成了小波时频图到适合CNN输入的图像格式的转化。

三、一份CNN故障诊断程序

最后，我们构建一个基于CNN的故障诊断程序。Matlab的深度学习工具箱提供了便捷的工具来搭建和训练CNN模型。

% 加载图像数据和标签
imds = imageDatastore('path_to_images', 'IncludeSubfolders',true,'LabelSource','foldernames');

% 划分训练集和测试集
[imdsTrain,imdsTest] = splitEachLabel(imds,0.7,'randomized');

% 定义CNN架构
layers = [
    imageInputLayer([size(image_data,1), size(image_data,2), 1])

    convolution2dLayer(3,16,'Padding','same')
    reluLayer()
    maxPooling2dLayer(2,'Stride',2)

    convolution2dLayer(3,32,'Padding','same')
    reluLayer()
    maxPooling2dLayer(2,'Stride',2)

    fullyConnectedLayer(128)
    reluLayer()

    fullyConnectedLayer(10)
    softmaxLayer()
    classificationLayer()];

% 设置训练选项
options = trainingOptions('adam',...
    'MaxEpochs',20,...
    'MiniBatchSize',32,...
    'InitialLearnRate',0.001,...
    'ValidationData',imdsTest,...
    'ValidationFrequency',10,...
    'Verbose',false,...
    'Plots','training-progress');

% 训练CNN模型
net = trainNetwork(imdsTrain,layers,options);

% 进行测试
YPred = classify(net,imdsTest);
Y = imdsTest.Labels;
accuracy = sum(YPred == Y)/numel(Y);
fprintf('Test accuracy: %.2f%%\n',accuracy * 100);

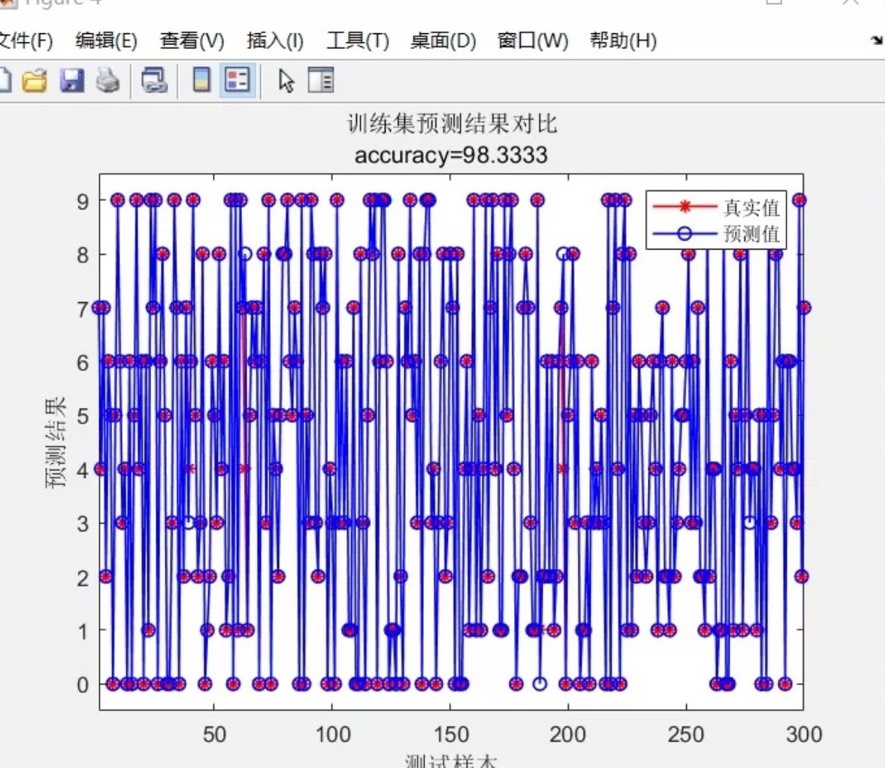

在这段代码中，首先使用imageDatastore函数加载之前生成的小波时频图图像数据，并依据文件夹名称获取标签。然后将数据集按70%训练集、30%测试集的比例划分。接着定义了一个简单的CNN架构，包含卷积层、ReLU激活层、池化层以及全连接层。设置好训练选项后，使用trainNetwork函数对模型进行训练。最后在测试集上进行测试，并计算准确率。

通过以上步骤，我们实现了从西储大学轴承故障数据的10分类生成小波时频图样本，到将小波时频图转化为适合CNN输入格式，再到利用CNN进行故障诊断的完整流程，为滚动轴承故障诊断提供了一种有效的方法。
