西门子s7-1200 基于plc的智能家居控制系统（成品） 仿真是实物仿真（做毕设的在电脑上仿真的需要自己加按钮）

搞智能家居的兄弟们都懂，PLC才是真香。今天唠唠用西门子S7-1200整的智能家居控制系统，重点说仿真这茬——毕竟做毕设的兄弟们在电脑上跑仿真时，没实物按钮得自己造啊。

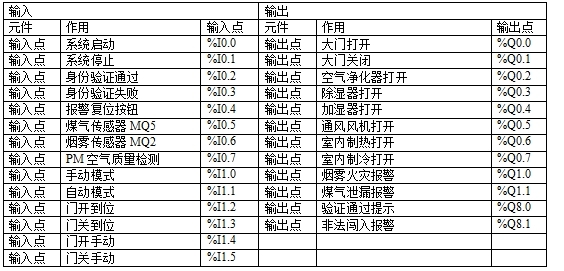

先看硬件配置：S7-1214C DC/DC/DC主模块配SM1223数字量扩展，16输入16输出够控三室两厅。关键得在TIA Portal里把硬件组态整明白，特别是数字量模块的地址分配。比如DI0.0接门磁传感器，DO0.1控客厅主灯，地址错了程序跑飞可别怪PLC。

重点来了，仿真模式没有实体按钮怎么办？直接上HMI面板虚拟控件。用博途自带的精简面板，拖个按钮控件关联DB块地址：

// HMI按钮变量关联
"客厅灯开关" := "灯控DB".客厅灯_手动开关

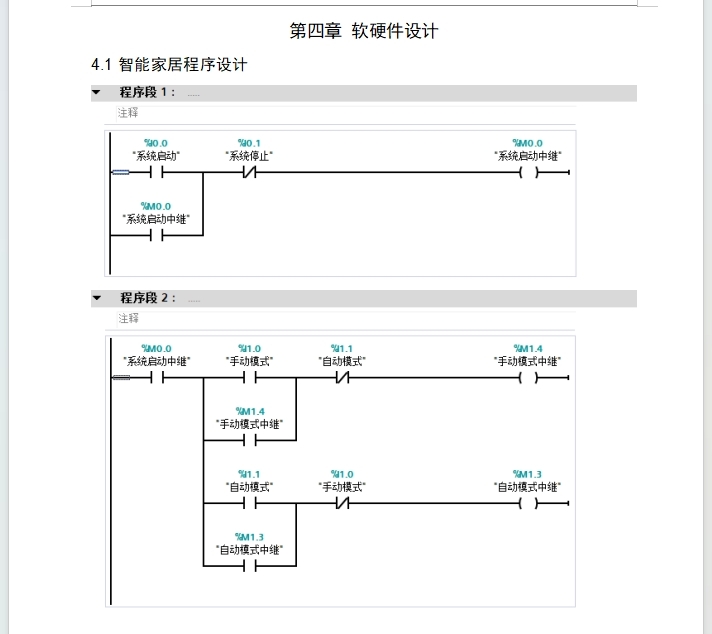

程序里得做自锁逻辑，梯形图这样画：

![梯形图示例]

| 自锁触点 |

SCL代码版本更骚：

IF "手动模式" THEN
    "客厅灯" := "手动开关" XOR "客厅灯";
ELSE
    "客厅灯" := "人体感应" OR "光照不足";
END_IF;

仿真时注意，PLC程序里要加模拟量处理。比如用M区地址代替真实传感器：

// 强制模拟光照值
%MD100 := 200;  // 单位lux

调试时容易踩的坑：1. 忘记勾选允许来自远程对象的PUT/GET访问 2. 仿真PLC的IP没设对。建议直接上PLCSIM Advanced，能绑定虚拟网卡，比普通仿真器稳得多。

最后说个骚操作：用Excel VBA写个OpcUA客户端，直接往仿真PLC灌数据，比手动改变量爽十倍。不过毕设答辩时慎用，容易被老师问懵。

总结就是：组态要准，变量命名别太放飞，仿真按钮记得做互锁。搞定了这些，S7-1200跑智能家居跟玩儿似的，答辩时记得把HMI界面整花哨点，教授就吃这套。
