一、项目背景

这是某企业（或集团）的跨区域 / 多分支网络建设项目，核心是实现总部、分支、外部网络的互联互通，同时保障网络的可靠性、安全性和可扩展性。
企业规模：业务覆盖多个区域（如总部 + 分支机构），涉及多部门（通过 VLAN 划分），需支撑内部办公、服务器访问、外部业务对接等场景。
网络现状：原网络可能存在 “单链路无冗余”“协议选型混乱”“跨区域通信效率低” 等问题，无法满足业务增长后的带宽、可靠性需求。

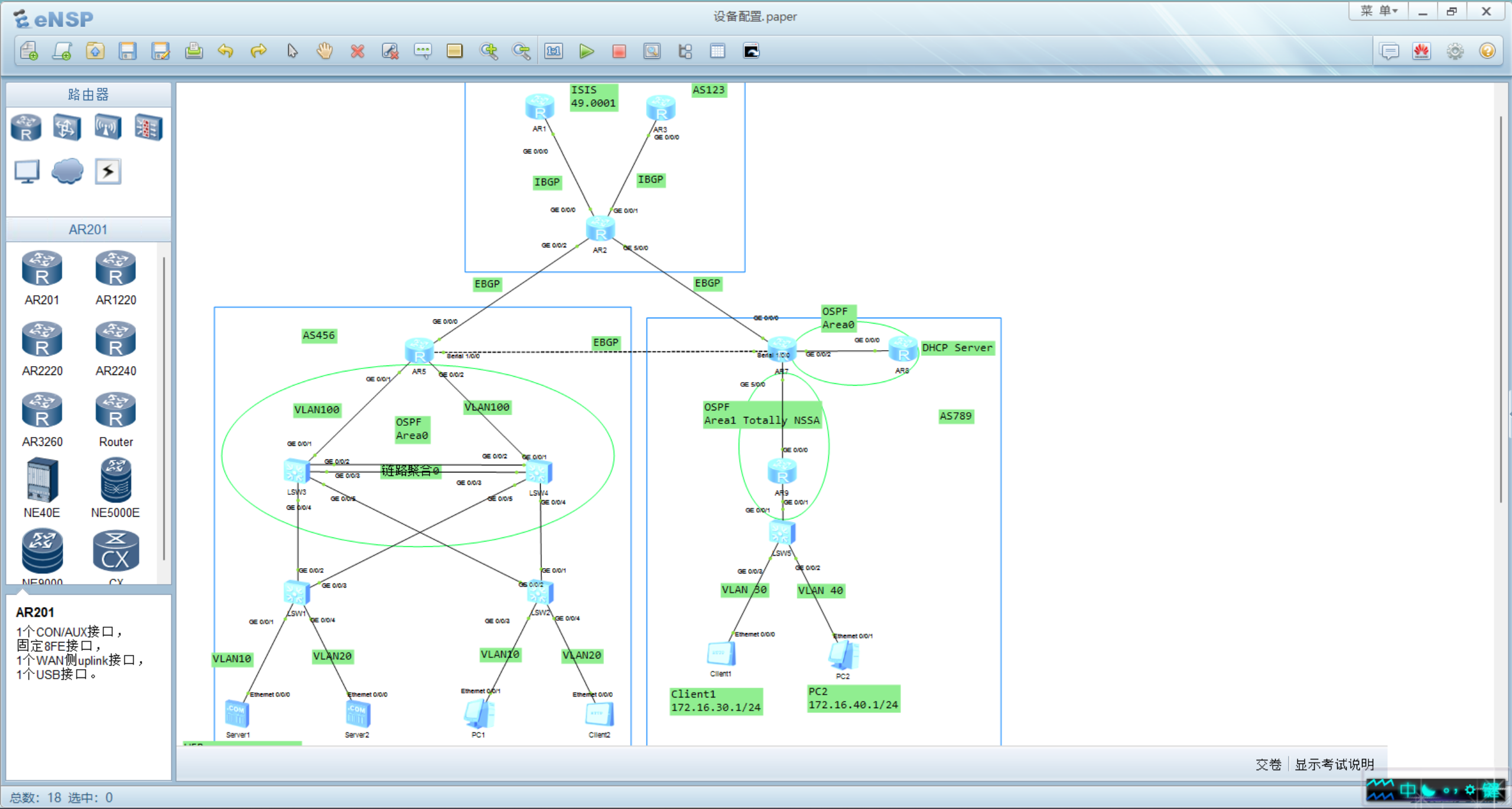

技术选型：采用华为 eNSP 仿真平台，模拟真实网络设备（路由器、交换机、服务器），验证多协议（OSPF、BGP、IS-IS）混合部署的可行性。

二、需求分析

从拓扑中的技术元素（协议、VLAN、冗余等），可拆解出以下核心需求：

1. 网络互联互通需求
   内部互通：总部内部分部门（VLAN100/110/120/130/140/160）、分支部门（VLAN40/50）需通过交换机、路由器实现跨 VLAN 通信。
   跨区域互通：总部（AS456）、分支（AS789）、骨干网（AS123、ISIS 域）需通过 BGP（跨 AS）、OSPF（域内）、IS-IS（骨干）实现路由共享。
   外部对接：需接入 DHCP 服务器、外部客户端，保障终端自动获取 IP、访问内部资源。
2. 可靠性与冗余需求
   链路冗余：拓扑中存在 “链路聚合”（如核心交换机间的 Eth-Trunk）、双链路连接（路由器间多 GE 接口），避免单链路故障导致网络中断。
   协议冗余：OSPF 划分多区域（Area 0/1 等）、BGP 多邻居备份，保障路由收敛与故障切换。
   设备冗余：核心层采用多路由器 / 交换机，避免单设备故障影响全网。
3. 性能与可扩展性需求
   协议适配：
   内网（AS456、AS789）用 OSPF：适合中大型园区网，收敛快、区域划分灵活。
   跨 AS（AS456/AS123/AS789）用 BGP：适合自治域间的策略控制与大规模路由管理。
   骨干网用 IS-IS：适配多厂商设备，支持大拓扑的路由扩展。
   VLAN 隔离：通过 VLAN 划分部门，减少广播域，提升网络性能。
4. 业务支撑需求
   服务器访问：保障内部终端（Client1/PC2 等）、外部客户端访问内部服务器（Server1/2）的稳定性。
   DHCP 服务：通过 DHCP 服务器实现终端 IP 自动分配，降低运维成本。
5. 运维与管理需求
   通过 eNSP 仿真验证配置（如 OSPF 区域划分、BGP 邻居建立、VLAN 配置），提前规避真实环境中的部署风险。
   后续可扩展安全策略（如 ACL、NAT）、QoS（流量优先级）等功能。

三、方案设计

总体基本配置
PC和服务器基础配置：
1）Server1发布web服务，Server2发布DNS域名解析服务，Server2为Server1发布的web站点提供域名解析服务，
主机域名为www.wang1niubi.com
2）PC1和Client2作为AS456的用户
3）Client1和PC2作为AS789的用户，PC2通过DHCP获得固定ip地址

基础配置二层：
1、交换机设备改名为SW1、SW2，如此类推
2、交换机根据拓扑配置VLAN，并且划分接口
3、交换机之间互联的接口配置为trunk链路，只允许必要VLAN通过
4、SW3与SW4之间连接的两条链路进行链路聚合，使用手工模式

基础配置三层：
1、路由设备改名为R1、R2，如此类推
2、ip地址根据设备号配置，如AR1-AR2之间配置10.1.12.1和10.1.12.2
3、Router ID和Loopback0根据设备号配置，如AR1的Router ID为1.1.1.1，Loopback0为1.1.1.1/32

特别说明：
SW3的VLAN10/VLAN20ip：192.168.10.253/192.168.20.253；loopback0为33.33.33.33/32
SW4的VLAN10/VLAN20ip：192.168.10.252/192.168.20.252；loopback0为44.44.44.44/32
AR9的单臂路由网关IP地址为172.16.30.254/24;172.16.40.254/24
MSTP
在AS100内交换机SW1、SW2、SW3、SW4上配置MSTP防止二层环路；要求VLAN10和VLAN20的数据在SW3和SW4之间分流，VLAN10的数据走SW3，VLAN20的数据走SW4
1）region-name为wang1niubi
2）revision版本为1
3）SW3作为实例10的主根桥，作为实例20的从根；SW4作为实例20的主根桥，作为实例10的从根
4)SW5关闭生成树协议
VRRP
在S3和S4上配置VRRP，实现主机的网关冗余，所配置的参数要求如下
1）配置vrid号和虚拟ip地址
VLAN VRRP备份组号（VRID） VRRP虚拟IP
VLAN10 10 192.168.10.254
VLAN20 20 192.168.20.254
2）主网关优先级设置为150，备用网关优先级保持默认；SW3作为VLAN10的主网关，作为VLAN20的备用网关；SW4作为VLAN20的主网关，作为VLAN10的备用网关；
3）主网关配置抢占延时30s
4）主网关配置追踪上游接口，如果上游接口出现问题，则自己的优先级-100，切换主备
IGP路由协议部署
AS123内使用ISIS路由协议组网，AS456和AS789内均使用OSPF路由协议组网，具体要求如下：
1、AS123内ISIS协议要求

1）R1、R2、R3间运行ISIS，进程号为1
2）R1、R2、R3均属于49.0001区域
3）R1、R2、R3均配置为Level-1路由器
4）R1、R2、R3的环回口可以互通

2、AS456内OSPF协议要求

1）SW3、SW4、R5间运行OSPF，进程号为1，都属于区域0
2）SW3、SW4、R5所有路由都发布具体网段；
3）R5在OSPF发布一条缺省路由，无论本机是否存缺省路由，都会产生并发布一个描述缺省路由的LSA
4）SW3、SW4、R5的环回口可以互通

3、AS789内OSPF协议要求

1）R7、R8、R9间运行OSPF，进程号为1，规划多区域：区域0（AR7、R8），区域1特殊区域完全NSSA（R7、R9）
区域1部署为完全NSSA区域进而简化AR9路由条目；
2）R7、R8、R9所有路由都发布具体网段；
3）要求业务网段中不出现协议报文；
4）优化OSPF相关配置，以尽量加快OSPF收敛；
5）R7在OSPF发布一条缺省路由，无论本机是否存缺省路由，都会产生并发布一个描述缺省路由的LSA
6）R7、R8、R9的环回口可以互通
7）AR9配置单臂路由，作为VLAN30和VLAN40的网关
EGP路由协议部署
各AS之间为了确保各业务部门（如WEB和DNS服务）互联互通网络部署要求如下：

1）R1、R2及R2、R3间部署IBGP, 使用Loopback接口建立Peer;
2）R2、R5间部署EBGP，使用直连接口建立Peer;
3）R2、R7间部署EBGP，使用直连接口建立Peer;
4）R1、R2、R3、R5、R7的环回口发布在BGP里（环回口假设均为公网地址），并且可以互通
路由策略和策略路由

需求1：考虑到数据分流及负载均衡的目的，具体要求如下：
1）AS456内的R5去往VLAN10的数据走SW3，去往VLAN20的数据走SW4
【提示】通过修改OSPF 路由COST达到分流的目的，且其值必须为10，主链路故障可无缝切换到多条备用链路上。

需求2：
由于R5和R7之间的链路是低速链路，所以AS456和AS789之间互访的流量需要切换到AS123，具体要求如下：

1）R5和R7互访的流量要走以太网口，也就是去往AR2
出口NAT部署
AS456内设有DNS服务器和WEB服务器（R7有一个公网IP5.5.5.5），AS789需要访问WEB服务（R7有一个公网IP7.7.7.7）
具体配置参数如下：

1）R5需要把WEB服务器和DNS服务器通过静态NAPT的方式映射到公网IP5.5.5.5上
2）AS456内网所有用户访问互联网时都转换成公网IP5.5.5.5上
3）AS789内网所有用户访问互联网时都转换成公网IP7.7.7.7上
4）AS789内的Client1通过域名www.wang1niubi.com访问AS456的WEB服务
DHCP配置
AS789内的A8作为VLAN40的DHCP服务器
1）配置如下
地址池名称：VLAN40
网络地址： 172.16.40.0/24
DNS：5.5.5.5
网关地址：172.16.40.254
2）PC2需要从DHCP服务器获取固定的IP地址172.16.40.1/24

四、项目实施

R9的基础配置

sysname R9
router id 9.9.9.9
dhcp enable
interface GigabitEthernet0/0/0
ip address 10.1.79.9 255.255.255.0
dhcp select relay
dhcp relay server-ip 8.8.8.8
interface GigabitEthernet0/0/1.30
dot1q termination vid 30
ip address 172.16.30.254 255.255.255.0
arp broadcast enable
interface GigabitEthernet0/0/1.40
dot1q termination vid 40
ip address 172.16.40.254 255.255.255.0
arp broadcast enable
dhcp select relay
dhcp relay server-ip 10.1.78.8
interface LoopBack0
ip address 9.9.9.9 255.255.255.255
ospf 1
silent-interface GigabitEthernet0/0/1.30
silent-interface GigabitEthernet0/0/1.40
area 0.0.0.1
network 9.9.9.9 0.0.0.0
network 10.1.79.9 0.0.0.0
network 172.16.30.254 0.0.0.0
network 172.16.40.254 0.0.0.0
nssa

R7的基础配置

sysname R7
router id 7.7.7.7
acl number 2000
rule 5 permit
interface Serial1/0/0
ip address 10.1.57.7 255.255.255.0
nat outbound 2000 interface LoopBack 0
interface GigabitEthernet0/0/0
ip address 10.1.27.7 255.255.255.0
nat outbound 2000 interface LoopBack 0
interface GigabitEthernet0/0/2
ip address 10.1.78.7 255.255.255.0
interface GigabitEthernet5/0/0
ip address 10.1.79.7 255.255.255.0
interface LoopBack0
ip address 7.7.7.7 255.255.255.255
bgp 789
peer 10.1.27.2 as-number 123
peer 10.1.57.5 as-number 456
ipv4-family unicast
undo synchronization
network 7.7.7.7 255.255.255.255
peer 10.1.27.2 enable
peer 10.1.27.2 route-policy wang1niubi import
peer 10.1.57.5 enable
ospf 1
default-route-advertise always
area 0.0.0.0
network 7.7.7.7 0.0.0.0
network 10.1.78.7 0.0.0.0
area 0.0.0.1
network 10.1.79.7 0.0.0.0
nssa no-summary

LSW4的基础配置

sysname SW4
router id 44.44.44.44
vlan batch 10 20 100
stp instance 10 root secondary
stp instance 20 root primary
stp region-configuration
region-name wang1niubi
revision-level 1
instance 10 vlan 10
instance 20 vlan 20
active region-configuration
interface Vlanif10
ip address 192.168.10.252 255.255.255.0
vrrp vrid 10 virtual-ip 192.168.10.254
ospf cost 10
interface Vlanif20
ip address 192.168.20.252 255.255.255.0
vrrp vrid 20 virtual-ip 192.168.20.254
vrrp vrid 20 priority 150
vrrp vrid 20 preempt-mode timer delay 30
vrrp vrid 20 track interface GigabitEthernet0/0/1
interface Vlanif100
ip address 10.1.45.4 255.255.255.0
interface Eth-Trunk0
port link-type trunk
port trunk allow-pass vlan 10 20
interface GigabitEthernet0/0/1
port link-type access
port default vlan 100
interface GigabitEthernet0/0/2
eth-trunk 0
interface GigabitEthernet0/0/3
eth-trunk 0
interface GigabitEthernet0/0/4
port link-type trunk
port trunk allow-pass vlan 10 20
interface GigabitEthernet0/0/5
port link-type trunk
port trunk allow-pass vlan 10 20
interface LoopBack0
ip address 44.44.44.44 255.255.255.255
ospf 1
area 0.0.0.0
network 44.44.44.44 0.0.0.0
network 10.1.45.4 0.0.0.0
network 192.168.10.252 0.0.0.0
network 192.168.20.252 0.0.0.0

LSW5的基础配置

sysname SW5
vlan batch 30 40
stp disable
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 30 40
interface GigabitEthernet0/0/2
port link-type access
port default vlan 40
interface GigabitEthernet0/0/3
port link-type access
port default vlan 30

R5的基础配置

sysname R5
router id 5.5.5.5
acl number 2000
rule 5 permit
nat static protocol udp global interface LoopBack 0 dns inside 192.168.20.1 dns netmask 255.255.255.255
nat static protocol tcp global interface LoopBack 0 www inside 192.168.10.1 www netmask 255.255.255.255
interface Serial1/0/0
ip address 10.1.57.5 255.255.255.0
nat outbound 2000 interface LoopBack 0
nat static enable
interface GigabitEthernet0/0/0
ip address 10.1.25.5 255.255.255.0
nat outbound 2000 interface LoopBack 0
nat static enable
interface GigabitEthernet0/0/1
ip address 10.1.35.5 255.255.255.0
interface GigabitEthernet0/0/2
ip address 10.1.45.5 255.255.255.0
interface LoopBack0
ip address 5.5.5.5 255.255.255.255
bgp 456
peer 10.1.25.2 as-number 123
peer 10.1.57.7 as-number 789
ipv4-family unicast
network 5.5.5.5 255.255.255.255
network 10.1.25.0 255.255.255.0
ospf 1
default-route-advertise always
area 0.0.0.0
network 5.5.5.5 0.0.0.0
network 10.1.35.5 0.0.0.0
network 10.1.45.5 0.0.0.0

R1的基础配置

sysname R1
router id 1.1.1.1
isis 1
is-level level-1
network-entity 49.0001.0000.0000.0001.00
interface GigabitEthernet0/0/0
ip address 10.1.12.1 255.255.255.0
isis enable 1
interface LoopBack0
ip address 1.1.1.1 255.255.255.255
isis enable 1
bgp 123
peer 2.2.2.2 as-number 123
peer 2.2.2.2 connect-interface LoopBack0
ipv4-family unicast
undo synchronization
network 1.1.1.1 255.255.255.255
peer 2.2.2.2 enable

R8的基础配置

sysname R8
router id 8.8.8.8
dhcp enable
ip pool VLAN40
gateway-list 172.16.40.25
network 172.16.40.0 mask 255.255.255.0
dns-list 5.5.5.5
interface GigabitEthernet0/0/0
ip address 10.1.78.8 255.255.255.0
dhcp select global
interface LoopBack0
ip address 8.8.8.8 255.255.255.255
ospf 1
area 0.0.0.0
network 8.8.8.8 0.0.0.0
network 10.1.78.8 0.0.0.0

LSW1的基础配置

sysname SW1
vlan batch 10 20
stp region-configuration
region-name wang1niubi
revision-level 1
instance 10 vlan 10
instance 20 vlan 20
active region-configuration
interface GigabitEthernet0/0/1
port link-type access
port default vlan 10
stp edged-port enable
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 10 20
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20
interface GigabitEthernet0/0/4
port link-type access
port default vlan 20
stp edged-port enable

LSW3的基础配置

sysname SW3
router id 33.33.33.33
vlan batch 10 20 100
stp instance 10 root primary
stp instance 20 root secondary
stp region-configuration
region-name wang1niubi
revision-level 1
instance 10 vlan 10
instance 20 vlan 20
active region-configuration
interface Vlanif10
ip address 192.168.10.253 255.255.255.0
vrrp vrid 10 virtual-ip 192.168.10.254
vrrp vrid 10 priority 150
vrrp vrid 10 preempt-mode timer delay 30
vrrp vrid 10 track interface GigabitEthernet0/0/1 reduced 100
interface Vlanif20
ip address 192.168.20.253 255.255.255.0
vrrp vrid 20 virtual-ip 192.168.20.254
ospf cost 10
interface Vlanif100
ip address 10.1.35.3 255.255.255.0
interface Eth-Trunk0
port link-type trunkport trunk allow-pass vlan 10 20
interface GigabitEthernet0/0/1
port link-type access
port link-type access
port default vlan 100
interface GigabitEthernet0/0/2
eth-trunk 0
interface GigabitEthernet0/0/3
eth-trunk 0
interface GigabitEthernet0/0/4
port link-type trunk
port trunk allow-pass vlan 10 20
interface GigabitEthernet0/0/5
port link-type trunk
port trunk allow-pass vlan 10 20
interface LoopBack0
ip address 33.33.33.33 255.255.255.255
ospf 1
area 0.0.0.0
network 33.33.33.33 0.0.0.0
network 10.1.35.3 0.0.0.0
network 192.168.10.253 0.0.0.0
network 192.168.20.253 0.0.0.0

R2的基础配置

sysname R2
router id 2.2.2.2
isis 1
is-level level-1
network-entity 49.0001.0000.0000.0002.00
interface GigabitEthernet0/0/0
ip address 10.1.12.2 255.255.255.0
isis enable 1
interface GigabitEthernet0/0/1
ip address 10.1.23.2 255.255.255.0
isis enable 1
interface GigabitEthernet0/0/2
ip address 10.1.25.2 255.255.255.0
interface GigabitEthernet5/0/0
ip address 10.1.27.2 255.255.255.0
interface LoopBack0
ip address 2.2.2.2 255.255.255.255
interface LoopBack0
isis enable 1
bgp 123
peer 1.1.1.1 as-number 123
peer 1.1.1.1 connect-interface LoopBack0
peer 3.3.3.3 as-number 12
peer 3.3.3.3 connect-interface LoopBack0
peer 10.1.25.5 as-number 456
peer 10.1.27.7 as-number 789
ipv4-family unicast
undo synchronization
network 1.1.1.1 255.255.255.255
network 3.3.3.3 255.255.255.255
peer 1.1.1.1 enable
peer 1.1.1.1 next-hop-local
peer 3.3.3.3 enable
peer 3.3.3.3 next-hop-local
peer 10.1.25.5 enable
peer 10.1.27.7 enable

R3的基础配置

sysname R3
router id 3.3.3.3
isis 1
is-level level-1
network-entity 49.0001.0000.0000.0003.00
interface GigabitEthernet0/0/0
ip address 10.1.23.3 255.255.255.0
isis enable 1
interface LoopBack0
ip address 3.3.3.3 255.255.255.255
isis enable 1
bgp 123
peer 2.2.2.2 as-number 123
peer 2.2.2.2 connect-interface LoopBack0
ipv4-family unicast
undo synchronization
network 3.3.3.3 255.255.255.255
peer 2.2.2.2 enable

LSW2的基础配置

sysname SW2
vlan batch 10 20
stp region-configuration
region-name wang1niubi
revision-level 1
instance 10 vlan 10
instance 20 vlan 20
active region-configuration
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 10 20
interface GigabitEthernet0/0/3
port link-type access
port default vlan 10
stp edged-port enable
interface GigabitEthernet0/0/4
port link-type access
port default vlan 20
stp edged-port enable
