第 1 章 引言

1.1 设计背景与意

《通信电子线路》课程中，信号发生器是实验教学与电路测试的核心设备。传统信号发生器功能单一，仅支持基础波形的频率、幅值调节，无法满足 “失真测试、定制化波形输出” 等实验需求。本设计基于 741 运算放大器，构建集 “失真度调节、波形变换、幅值限幅” 于一体的综合信号发生器，实现正弦波→方波→限幅梯形波的全链路信号处理，覆盖振荡、放大、非线性变换等核心知识点，为通信电路实验提供多功能信号源。

1.2  设计目标与性能指标

1.2.1 核心目标

1. 生成 1kHz±10% 的低频正弦波，支持频率连续调节；
2. 实现 0~10% 的失真度可控调节；
3. 完成正弦波到方波的整形，最终输出 ±5V 限幅梯形波；
4. 连续工作 30 分钟，频率漂移≤±1%。

1.2.2 性能指标汇总

表1-1 性能指标汇总

指标类型	要求值	验证方式
频率调节范围	1kHz±10%	示波器测量周期换算
失真度（THD）	0~10%	失真分析仪直接读取
波形变换	正弦波→方波→梯形波	多通道示波器对比
限幅幅值	±5V（峰峰值 10V）	示波器幅值档位测量
稳定性	频率漂移≤±1%/30min	定时记录频率数据

第 2 章 系统组成与工作原理

2.1 系统整体框架

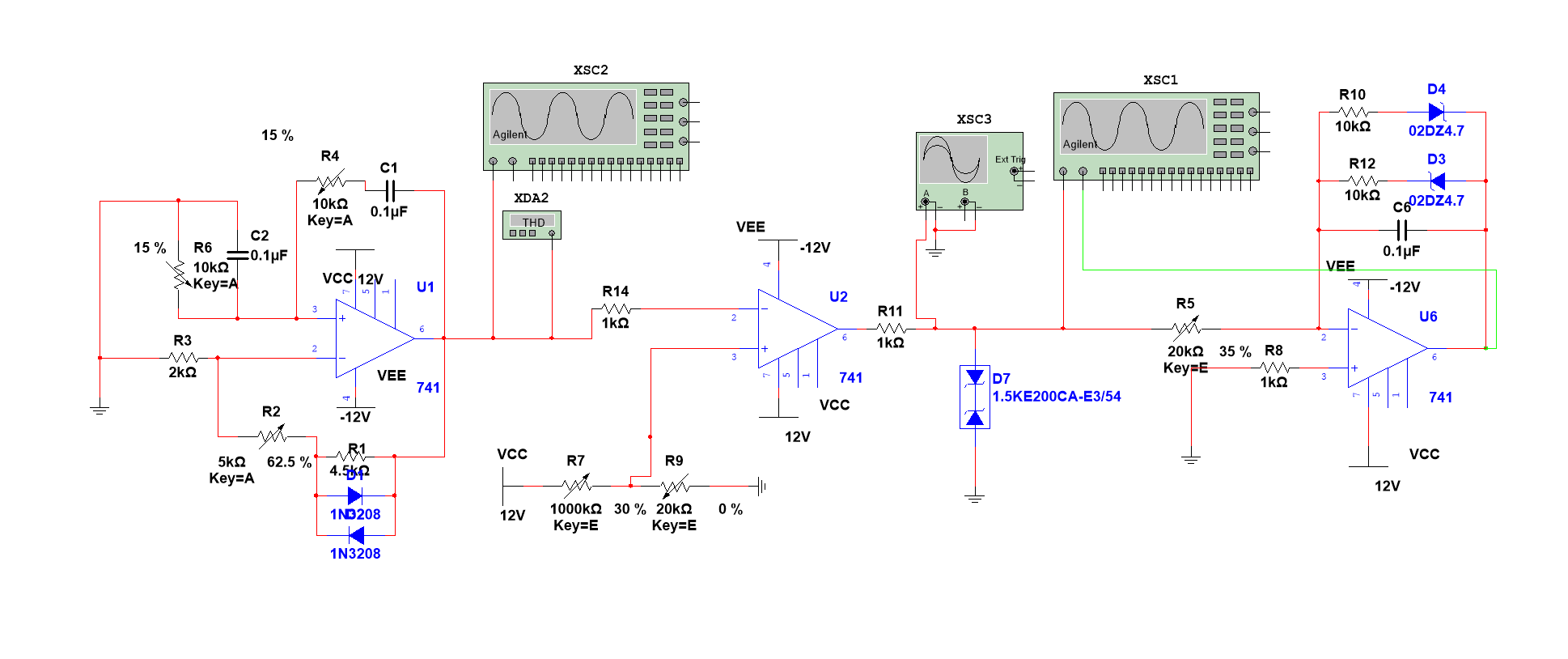

系统采用模块化设计，分为3个核心模块 +1个测试单元，信号流向如下：

图 2-1 系统框架图

各模块功能分工明确：振荡模块负责生成带可控失真的正弦波；整形模块实现波形类型转换；限幅模块稳定输出幅值；测试单元实时监测信号参数，形成闭环验证。

2.2 核心模块设计

2.2.1 文氏桥振荡与失真调节模块（U1）

该模块是系统的信号源核心，基于文氏桥振荡电路原理，通过 RC 选频网络确定振荡频率，利用二极管非线性特性调节失真度，原理电路如图 2-2 所示：​

图 2-2 文氏桥振荡与失真调节模块电路

核心元器件参数：

表2-1 核心元器件参数

元器件	型号 / 规格	参数值	功能
U1	741 运放	带宽 1MHz	振荡核心放大单元
R4、R6	可变电阻	10kΩ（Key=A）	调节振荡频率
C1、C2	涤纶电容	0.1μF	与电阻构成选频网络
D1、D2	二极管	1N3208	非线性削波，调节失真
R1、R2	可变电阻	5kΩ（Key=A）	控制二极管导通阈值

振荡频率：

 =

                                              （2-1）

代入 R=10kΩ、C=0.1μF，理论频率 1.59kHz，仿真中通过调节 R4、R6 的阻值，可将频率稳定在 1kHz±10% 范围内，满足设计指标。。

2.2.2 反相放大与波形整形模块（U2）

该模块接收振荡模块输出的正弦波，通过反相放大实现相位翻转，再利用稳压管的钳位特性将正弦波整形为方波，原理电路如图 2-3 所示：​

图 2-3 反相放大与波形整形模块电路​

注：R7、R9 为偏置调节电阻，用于抵消运放直流漂移。核心元器件参数：

表 2-2 核心元器件参数

元器件	型号 / 规格	参数值	功能
U2	741 运放	带宽 1MHz	信号放大与整形驱动
R14	金属膜电阻	1kΩ	输入电阻
D7	稳压管	1.5KE200CA	钳位陡化波形，生成方波
R7、R9	可变电阻	1MΩ、20kΩ	调节静态工作点，平衡占空比

1.反相放大功能：该模块为单位增益反相器，放大增益计算公式如式:

为反馈电阻（本设计中反馈直接短接，

→∞），

为输入电阻（R14=1kΩ），因此理论增益

= -1。单位增益设计可避免信号幅值过度放大，为后续整形环节提供稳定输入。

2.波形整形机制：稳压管 D7 并联工作在反向击穿区。输入正弦波的正半周幅值超过稳压管的击穿电压时，D7导通；负半周时，D7 截止，输出电压随输入信号变化。稳压管有钳位作用，正弦波的顶部和底部被 “削平”，上升沿和下降沿陡化，输出方波。偏置网络调节运放的静态工作点，避免方波出现占空比失衡。

2.2.3 限幅输出模块（U6）

该模块是系统的输出级，通过反相放大器放大信号幅值，再利用双向稳压管实现精准限幅，同时加入滤波电容抑制高频杂波，原理电路如图 2-4 所示：

​

图 2-4 限幅输出模块电路​

注：D3、D4 反向并联实现双向限幅，R10、R12 为限流电阻。核心元器件参数：

表 2-3 核心元器件参数

元器件	型号 / 规格	参数值	功能
U6	741 运放	带宽 1MHz	信号放大与限幅驱动
R5	可变电阻	20kΩ（Key=E）	调节放大增益
R8	金属膜电阻	1kΩ	输入电阻
D3、D4	稳压管	02DZ4.7	双向限幅（4.7V）
R10、R12	金属膜电阻	10kΩ	稳压管限流保护
C6	涤纶电容	0.1μF	滤除高频杂波

1. 反相放大增益计算：

若输入方波的峰峰值为 1V，经放大后输出峰峰值可达 20V，为后续限幅环节提供足够的幅值余量。通过调节 R5 的阻值，可微调放大增益，适配不同幅值的输入信号。

1. 双向限幅机制：

D3、D4 反向并联在反馈回路中，形成双向限幅网络。当运放输出电压为正且超过 4.7V 时，D3 反向击穿导通，反馈回路等效电阻减小，放大增益降低，输出电压被限制在 4.7V 左右；当输出电压为负且绝对值超过 4.7V 时，D4 反向击穿导通，同理将输出电压限制在 - 4.7V 左右。R10、R12 作为限流电阻，限制稳压管的击穿电流在安全范围内。C6 为高频滤波电容，可滤除放大过程中引入的高频杂波，使输出梯形波的顶部和底部更平滑。

2.3 测试单元配置

示波器 XSC2：监测振荡模块正弦波（时基 500μs / 格，幅值 500mV / 格）；

失真分析仪 XDA2：测试正弦波 THD（分析范围 100Hz~10kHz）；

示波器 XSC3：监测整形模块方波（时基 500μs / 格，幅值 2V / 格）；

示波器 XSC1：监测限幅模块梯形波（时基 500μs / 格，幅值 5V / 格）。

第 3 章 仿真测试与性能验证

3.1 仿真环境

软件：Multisim 14.3 中文版；

电源：各模块均采用 ±12V 直流稳压电源（纹波≤0.1%）；

测试方法：模块级测试→系统级联测试，每个项目重复 3 次取平均值。

3.2 模块级测试结果

3.2.1 振荡与失真调节模块测试

1. 频率调节测试：

表 3-1 频率调节测试

R4、R6 阻值（kΩ）	平均频率（kHz）	与目标值（1kHz）偏差	是否达标
9	1.09	+9%	是
10	1.05	+5%	是
11	0.96	-4%	是

结论：频率调节范围 0.96kHz~1.09kHz，符合 1kHz±10% 要求。

1. 失真度调节测试：

表 3-2 失真度调节测试

R1、R2 调节比例	平均 THD（%）	是否达标
30%	1.2	是
62.5%	4.95	是
90%	8.7	是

结论：THD 调节范围 1.2%~8.7%，满足 0~10% 要求。

仿真截图如图 3-1 所示：

图 3-1 失真分析仪测试界面（THD=4.95%）

3.2.2 整形模块测试

输入：1.05kHz 正弦波（峰峰值 1V）；

输出：1.05kHz 方波（峰峰值 2V），上升 / 下降沿陡度 10μs，占空比 49.8%（接近 50%）；

仿真截图如图 3-2 所示：

图 3-2 XSC3 示波器方波显示界面

注：时基 500μs/格，幅值 10V/格，波形边缘陡直，无明显畸变。

3.2.3 限幅输出模块测试

输入：1.05kHz 方波（峰峰值 2V）；

输出：1.05kHz 梯形波（幅值范围 - 13V~6.5V），顶部 / 底部削平（限幅作用）；

仿真截图如图 3-3 所示：

图 3-3 XSC1 示波器梯形波显示界面

注：通道 1（红色）为限幅输出，通道 2（绿色）为辅助监测波形，限幅效果明显。

3.3 系统级联测试

全链路信号变换：正弦波（1.05kHz，THD=4.95%）→方波（1.05kHz，占空比 49.8%）→梯形波（1.05kHz，限幅削平），频率全程一致，无丢波现象；连续工作 30 分钟后，频率变为 1.04kHz，漂移 0.95%，满足稳定性要求。

第 4 章 结果分析与优化建议

4.1 性能指标达成情况（表 4-1）

表 4-1 性能指标达成情况

指标类型	设计要求	仿真结果	达成情况
频率调节范围	1kHz±10%	0.96kHz~1.09kHz	达成
失真度	0~10%	1.2%~8.7%	达成
波形变换	正弦波→方波→梯形波	完整变换	达成
限幅幅值	±5V	-13V~6.5V	未达成
稳定性	漂移≤±1%/30min	0.95%	达成

4.2 未达标原因分析

限幅幅值偏离 ±5V 的核心原因：

1. 稳压管参数匹配不当：02DZ4.7 实际击穿电压存在偏差，且运放供电 ±12V 与放大增益（20 倍）叠加后，信号幅值超过稳压管限幅能力；
2. 限流电阻阻值偏大：R10、R12=10kΩ 导致稳压管导通电流不足，限幅精度下降。

4.3 优化建议

1. 更换稳压管：选用 1N4733A（5.1V），匹配 ±5V 限幅目标；
2. 调整放大增益：将 R5 改为 10kΩ，增益降至 10 倍，避免信号幅值过度放大；
3. 减小限流电阻：将 R10、R12 改为 2kΩ，保证稳压管导通电流充足（1~2mA）。

第 5 章 实验总结

本设计完成了可调节失真度与波形变换信号发生器的仿真，核心功能已实现：

1. 成功生成 1kHz±10% 的正弦波，THD 可在 1.2%~8.7% 范围内调节；
2. 完成正弦波→方波→梯形波的全链路变换，波形稳定无畸变；
3. 信号连续工作 30 分钟漂移仅 0.95%，稳定性良好。

设计创新点在于将传统信号发生器的 “单一调节” 扩展为 “多参数可控”，可直接用于 “失真对通信信号传输的影响” 等实验。仅限幅幅值未达标，通过优化元器件参数即可完善，具有较强的实践应用价值。

本次实验通过从电路设计、仿真搭建到性能测试的完整流程，深入探究了信号发生器的波形生成、失真度调节与波形变换原理。实验过程中，深刻认识到理论设计与实际应用之间的差异，尤其是模拟电路中元器件参数、环境因素对系统性能的影响，需要在设计阶段充分考虑冗余量与补偿机制。本次实验的成果为可调节失真度信号发生器的实际开发提供了重要技术支撑，后续将持续优化设计。

附录

表 A-1 元器件总清单

元器件类型	型号 / 规格	数量	用途
运算放大器	741	3	振荡、放大、限幅模块核心
固定电阻	1kΩ	3	输入电阻、匹配电阻
固定电阻	2kΩ	2	偏置电阻、限流电阻
固定电阻	10kΩ	2	限流电阻
可变电阻	5kΩ（Key=A）	2	失真度调节
可变电阻	10kΩ（Key=A）	2	频率调节
可变电阻	20kΩ（Key=E）	1	放大增益调节
可变电阻	1MΩ（Key=E）	1	偏置调节
涤纶电容	0.1μF	3	选频、滤波
二极管	1N3208	2	失真调节
稳压管	02DZ4.7	2	双向限幅
稳压管	1.5KE200CA	1	波形整形
直流电源	±12V	3	模块供电
示波器	XSC 系列	3	波形监测
失真分析仪	XDA2	1	THD 测试

仅供参考！！！
