c#winform WCS上位机控制系统模板/Mysql 数据库/三层架构 wcs仓库控制系统主要用于自动化立体仓库之中，配合wms系统使用，wcs系统协调各种物流设备。 如输送机、堆垛机、穿梭车以及机器人、分拣机、电子标签。 主流通讯：TCP/IP 主流PLC：自动对接西门子、三菱、欧姆龙等 人机监控：仓库作业情况，实时，可视化，监控预警 最优路径：提供设备最优路径规划，防碰撞，高效率 毫秒响应：毫秒级的响应速度，保证有效企业生产 介绍：c#winform系统模板，包含socket连接，多线程处理demo，MySQL连接进行增删查改，日志记录功能，写法规范，有通用类可以直接调用，可用于学习

最近在搞自动化立体仓库项目，接触到WCS系统开发。这玩意儿就像仓库的神经系统，指挥堆垛机跳机械舞、让输送带跑出节奏感。今天咱们聊聊基于C# Winform的WCS上位机开发模板，手把手教你撸个能实战的架子。

先上硬货——通讯模块。和PLC打交道得靠Socket，这里我封装了个暴力直接的TcpClientHelper：

public class TcpClientHelper
{
    private TcpClient _client;
    private NetworkStream _stream;

    // 心跳包配置
    private Timer _heartbeatTimer = new Timer(5000);

    public void Connect(string ip, int port)
    {
        _client = new TcpClient();
        _client.Connect(IPAddress.Parse(ip), port);
        _stream = _client.GetStream();

        // 心跳包定时发送
        _heartbeatTimer.Elapsed += (s, e) => SendHeartbeat();
        _heartbeatTimer.Start();
    }

    private void SendHeartbeat()
    {
        byte[] heartbeat = Encoding.ASCII.GetBytes("<HEART>");
        _stream.Write(heartbeat, 0, heartbeat.Length);
    }

    // 数据接收用异步避免界面卡死
    public async Task<string> ReceiveAsync()
    {
        byte[] buffer = new byte[1024];
        int bytesRead = await _stream.ReadAsync(buffer, 0, buffer.Length);
        return Encoding.ASCII.GetString(buffer, 0, bytesRead);
    }
}

这代码里有几个实战技巧：心跳包维持长连接、异步接收不阻塞UI、NetworkStream的缓存处理。特别注意西门子PLC对报文格式有特殊要求，实际项目需要根据PLC型号调整字节序。

多线程处理是WCS的核心竞争力。举个入库任务调度的例子：

// 任务调度器核心逻辑
public class TaskScheduler
{
    private ConcurrentQueue<WarehouseTask> _taskQueue = new ConcurrentQueue<WarehouseTask>();

    public void AddTask(WarehouseTask task)
    {
        _taskQueue.Enqueue(task);
        Task.Run(() => ProcessTasks()); // 扔线程池执行
    }

    private void ProcessTasks()
    {
        while (_taskQueue.TryDequeue(out var task))
        {
            // 路径规划算法
            var path = PathFinder.CalculatePath(task.StartPosition, task.TargetPosition);

            // 设备控制指令下发
            DeviceController.SendCommand(task.DeviceId, path.ToCommandString());

            // 更新数据库任务状态
            using (var db = new DbHelper())
            {
                db.ExecuteNonQuery($"UPDATE wcs_tasks SET status=1 WHERE id={task.Id}");
            }
        }
    }
}

这里用了ConcurrentQueue保证线程安全，Task.Run避免自己管理线程的麻烦。注意数据库操作要放到using里确保连接释放，特别是高并发场景下连接池容易爆。

数据库操作咱们封装了个通用DbHelper：

public class DbHelper : IDisposable
{
    private MySqlConnection _conn;

    public DbHelper()
    {
        _conn = new MySqlConnection("server=127.0.0.1;database=wcs;uid=root;pwd=1234;");
        _conn.Open();
    }

    public DataTable ExecuteQuery(string sql)
    {
        using (var cmd = new MySqlCommand(sql, _conn))
        {
            var dt = new DataTable();
            new MySqlDataAdapter(cmd).Fill(dt);
            return dt;
        }
    }

    public int ExecuteNonQuery(string sql)
    {
        using (var cmd = new MySqlCommand(sql, _conn))
        {
            return cmd.ExecuteNonQuery();
        }
    }

    public void Dispose()
    {
        _conn?.Close();
    }
}

重点在连接池管理和参数化查询（虽然示例没体现，但实际一定要用MySqlParameter防注入）。建议搭配Dapper使用会更香，这里为了演示用原生写法。

日志模块是排查现场问题的救命稻草：

public static class Logger
{
    private static readonly object _lock = new object();

    public static void Log(string message, LogLevel level = LogLevel.Info)
    {
        string logEntry = $"{DateTime.Now:yyyy-MM-dd HH:mm:ss.fff} [{level}] {message}";

        lock (_lock)
        {
            File.AppendAllText("operation.log", logEntry + Environment.NewLine);
        }

        // 同时输出到监控界面
        MainForm.Instance.AppendLog(logEntry);
    }
}

// 使用方式
Logger.Log("堆垛机X轴定位超时", LogLevel.Error);

注意这里用了双写策略——既落盘又实时显示。lock保证多线程写文件安全，时间戳精确到毫秒符合WCS的响应要求。

这套模板我在多个项目里迭代过，核心优势在于：

1. 设备控制层与业务逻辑解耦
2. 数据库操作统一入口
3. 日志系统自带线程安全
4. 内置西门子S7协议解析器（代码太长没贴）

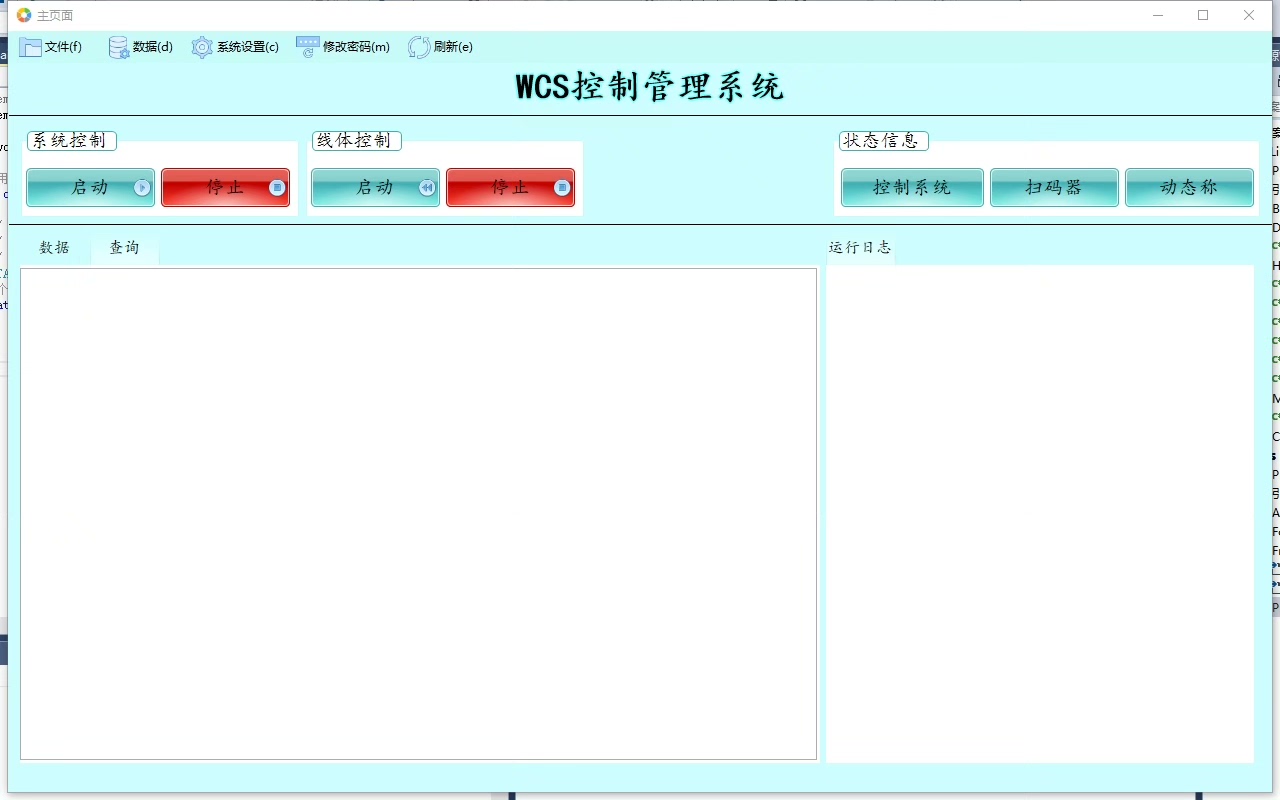

5. 可视化监控界面用DevExpress控件实现

新手容易踩的坑提醒：

• PLC通信超时设置别超过300ms
• MySQL的max_connections要调到200+
• 线程池的MaxThreads根据设备数量调整
• 使用MemoryCache缓存常用货位数据

源码里还有个路径规划算法的Demo，用A*算法实现避障，虽然比不上商业系统的算法库，但理解基本原理足够用了。想要实战的兄弟可以直接拿这个模板魔改，注意PLC驱动部分需要根据具体型号调整报文结构。
