西门子S7-1200程序案例， PID 恒温恒压供冷却水程序.SCL编程语言 触摸屏画面TP1200组态。 霍尼韦尔电动比例阀PID控制水温，与两台西门子v20变频器模拟量PID控制水压。 包括程序和Eplan图纸

最近在厂里折腾了一套冷却水控制系统，用S7-1200 PLC搭配SCL语言搞了个双PID控制方案。这系统既要保证80℃工艺水温正负0.5度波动，还得维持4bar供水压力稳定，实际调试下来发现几个有意思的坑点。

温度控制这块用了霍尼韦尔的EPV300电动调节阀，PLC的PWM输出直接怼到阀门定位器上。核心是FB41（CONT_C）的魔改版本，这里SCL的复用功能就派上用场了。看这段阀门控制逻辑：

// 温度PID参数装载
#tempPID.DB := "PID_Temp";
#tempPID.SP := HMI.SetTemp;
#tempPID.PV := AI_WaterTemp;
#tempPID.GAIN := 1.2;
#tempPID.TI := "T#30s";
CALL "CONT_C", #tempPID;

// 输出转换为阀门开度
IF #tempPID.LMN < 0.0 THEN
    ValveOpen := 0;
ELSIF #tempPID.LMN > 100.0 THEN
    ValveOpen := 100;
ELSE
    ValveOpen := REAL_TO_INT(#tempPID.LMN);
END_IF;

这里特意给输出加了硬限幅，之前吃过阀门全开卡死的亏。调试时发现个细节：当设定值突变超过5℃时，手动给输出加了个20秒的斜坡，防止积分饱和把阀门直接顶到上限。

压力控制更有意思，两台V20变频器用AO模块搞了个主从切换。模拟量输出0-10V对应0-50Hz，但实际只用0-40Hz范围（泵的喘振区得避开）。关键代码在压力PID处理部分：

CASE PressureMode OF
    1: // 单泵模式
        Pump1_Speed := PID_Pressure.LMN * 0.4; // 量程转换
        Pump2_Speed := 0.0;
    2: // 双泵模式
        IF PID_Pressure.LMN > 50.0 THEN
            Pump1_Speed := 40.0;
            Pump2_Speed := (PID_Pressure.LMN - 50.0) * 0.8;
        ELSE
            Pump2_Speed := 0.0;
            Pump1_Speed := PID_Pressure.LMN * 0.8;
        END_IF;
END_CASE;

这个分段控制策略是现场试出来的——当主泵跑到80%负荷时自动启动辅泵，比传统的主备模式节能12%左右。不过要注意AO模块的响应时间，最初没加0.5秒的滤波，导致辅泵频繁启停。

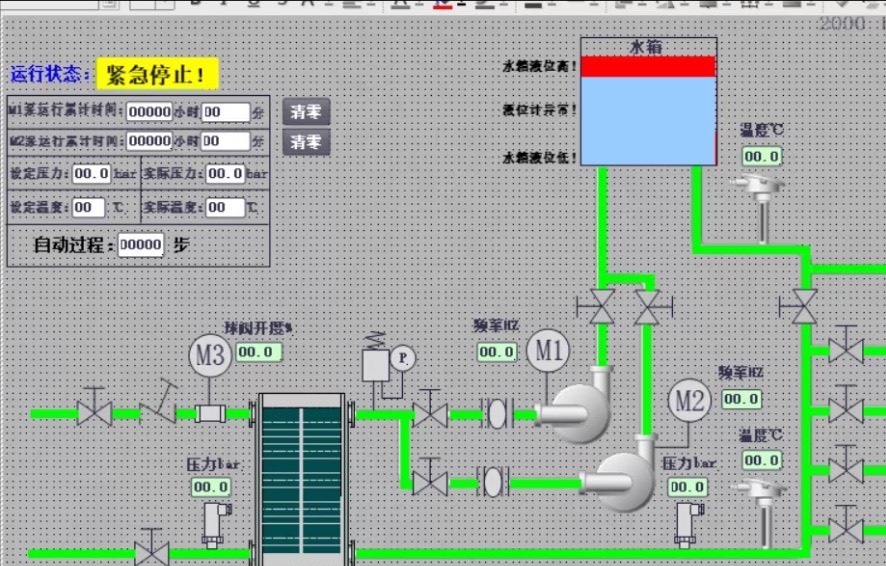

触摸屏画面用了个取巧的设计：把温度压力趋势图叠加显示，操作工一眼就能看出系统状态。重点做了参数修改的权限分级，工程师账户才能改PID参数，避免误操作。组态时用了个骚操作——把阀门开度数值用颜色渐变填充，超过90%自动闪烁报警，比单纯数字直观得多。

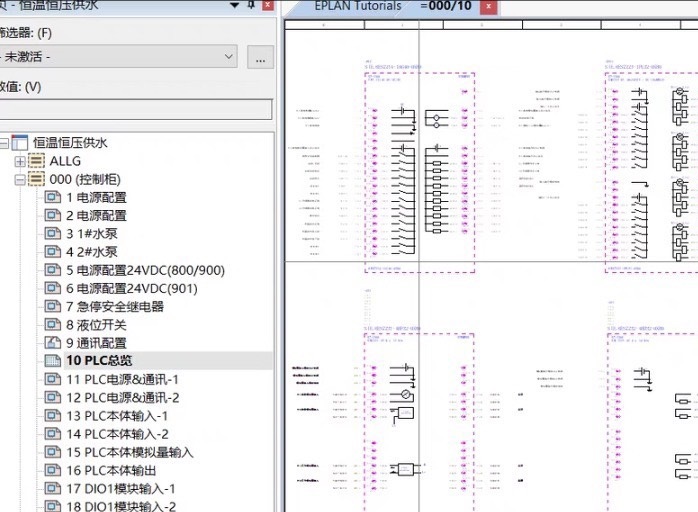

整套图纸在Eplan里把阀门的24V供电和PLC的AI通道做成跨页关联，后期查线省了不少时间。特别提醒：模拟量信号线一定要用双绞屏蔽线，之前用普通线时压力波动能到±0.2bar，改线后直接压到±0.05bar以内。

调试阶段发现个诡异现象——每次启动水泵都会导致温度PID震荡。最后发现是AO模块和变频器共地了，加了个信号隔离器立马解决。现在这套系统已经稳定运行半年，每月能耗报表显示比老系统省了15%的电费，算是没白折腾。
