突破传统 DOA 估计瓶颈！深度学习 + Toeplitz 先验，让波达方向估计更精准

文章来源：微信公众号 EW Frontier

一、引言：DOA 估计，藏在 “信号里的空间密码”

在雷达、无线通信、声呐等领域，「波达方向估计（DOA）」是核心技术之一 —— 简单说，就是通过阵列天线接收的信号，精准判断信号源的空间方位。

传统 DOA 估计依赖 MUSIC 等经典算法，但在低信噪比、小快拍数场景下，精度会大幅下降；而纯深度学习方法又容易受数据分布影响，泛化性不足。

今天要分享的这个毕业设计项目，恰好解决了这两个痛点：把 Toeplitz 先验、稀疏先验与深度卷积网络（DCN）结合，既保留了传统算法的理论基础，又借助深度学习提升了估计精度，还完整对比了传统 MUSIC、单 / 双先验 DCN 的性能差异。

二、先搞懂：DOA 估计的核心痛点

传统 MUSIC 算法是 DOA 估计的 “经典款”，原理是通过协方差矩阵特征分解、空间谱峰搜索定位信号源，但它有两个致命短板：

• 对样本协方差矩阵敏感：低 SNR、少快拍数时，协方差矩阵估计误差大，谱峰模糊；
• 计算复杂度高：谱峰搜索需遍历所有角度网格，实时性差。

而单纯的稀疏先验深度学习模型，虽然速度快，但缺乏对阵列信号的结构化约束，容易出现过拟合。

三、解决方案：双先验 + DCN，给 DOA 估计 “双重 buff”

这个项目的核心创新，是给 DCN 网络加上「Toeplitz 先验 + 稀疏先验」的双重约束，同时保留传统 MUSIC 算法的对比验证，形成完整的 DOA 估计体系。

1. 核心思路：先验约束 + 深度学习

• 「稀疏先验」：将协方差矩阵投影到过完备基的稀疏域，符合阵列信号的稀疏分布特性，减少冗余计算；
• 「Toeplitz 先验」：对协方差矩阵做正则化校正，解决低快拍数下协方差矩阵估计不准的问题；
• 「DCN 网络」：用一维卷积网络从稀疏表示中提取特征，直接输出角度网格的概率分布，替代传统的谱峰搜索，大幅提升速度。

2. 四种方法横向对比

项目里完整实现了 4 种 DOA 估计方案，方便大家对比优劣：
✅ 传统 MUSIC 算法（基准）
✅ 基于 Toeplitz 先验的 MUSIC 算法（优化版传统方法）
✅ 仅稀疏先验的 DCN 网络（纯深度学习）
✅ Toeplitz + 稀疏先验的 DCN 网络（核心创新方案）

四、项目实战：从环境搭建到结果验证

这个项目的优势是「开箱即用」，不管是想复现实验，还是二次开发，都能快速上手。

1. 环境要求（轻量化，普通电脑也能跑）

• Python 端：3.8 + 版本，搭配 PyTorch 1.10+、NumPy、Matplotlib 即可，有 GPU 能加速训练，无 GPU 也能跑测试；
• MATLAB 端：R2016a + 版本，用于传统 MUSIC 算法验证。

# Python依赖一键安装
pip install torch numpy matplotlib scipy

# GPU加速（可选，适配CUDA 11.3+）
pip install torch torchvision torchaudio --index-url https://download.pytorch.org/whl/cu113

2. 核心流程（以双先验 DCN 为例）

三步就能完成从数据生成到结果可视化：

① 生成数据集：运行dataset.py，基于阵列参数生成带先验约束的训练数据；
② 训练DCN模型：300轮训练，Adam优化器+MSE损失，自动划分训练/验证集；
③ 测试评估：跑test1-test4脚本，输出PoR-SNR、RMSE-快拍数等对比曲线。

对应的命令行操作如下：

# 进入双先验DCN目录
cd "toeplitz and sparse DCN"

# ① 生成数据集
python dataset.py  # 输出：doa_dataset.pt

# ② 训练模型
python train.py     # 输出：doa_dcn.pth

# ③ 测试评估

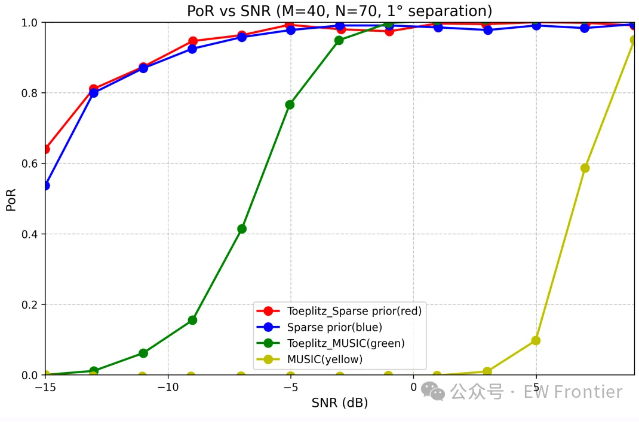

python test1.py     # PoR vs SNR → por_vs_snr.png

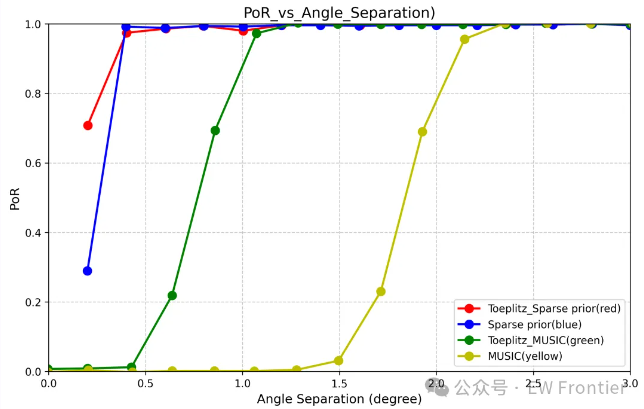

python test2.py     # PoR vs 角度分离度 → por_vs_angle_separation.png

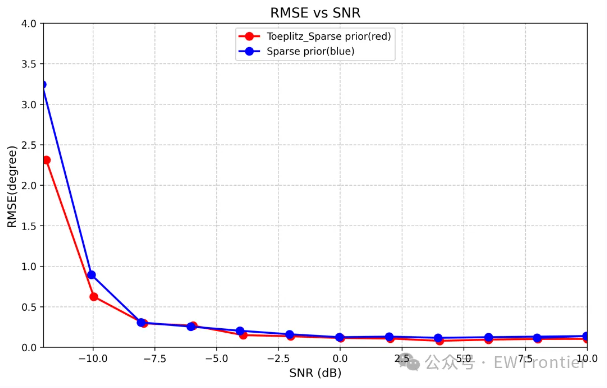

python test3.py     # RMSE vs SNR → rmse_vs_snr.png

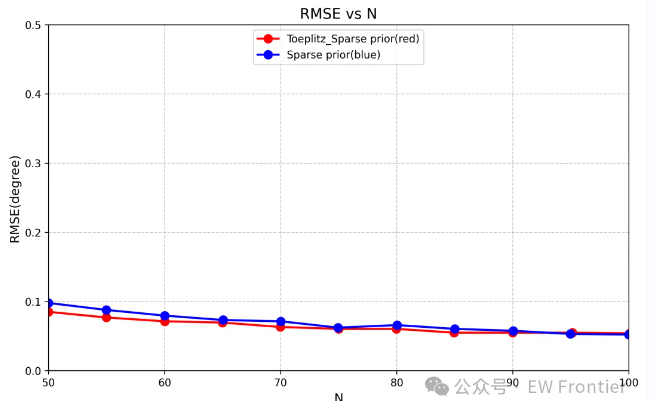

python test4.py     # RMSE vs 快拍数 → rmse_vs_N.png

3. DCN 网络架构（简单但高效）

这个一维卷积网络专门适配 DOA 估计的稀疏特征，输入是「实虚部 × 角度网格」（2×121），经过 5 层卷积 + 批归一化，最终输出 121 维角度概率分布（-6°~6°，分辨率 0.1°），直接定位谱峰对应的角度。

import torch.nn as nn

class DCN(nn.Module):
    def __init__(self):
        super(DCN, self).__init__()
        self.conv_layers = nn.Sequential(
            # 输入: [batch, 2 (实虚部), 121]
            nn.Conv1d(2, 24, kernel_size=21, padding=10),
            nn.BatchNorm1d(24),
            nn.ReLU(),

            nn.Conv1d(24, 20, kernel_size=15, padding=7),
            nn.BatchNorm1d(20),
            nn.ReLU(),

            nn.Conv1d(20, 12, kernel_size=11, padding=5),
            nn.BatchNorm1d(12),
            nn.ReLU(),

            nn.Conv1d(12, 5, kernel_size=5, padding=2),
            nn.BatchNorm1d(5),
            nn.ReLU(),

            nn.Conv1d(5, 1, kernel_size=3, padding=1),
            nn.Flatten()
            # 输出: [batch, 121] (角度网格上的概率分布)
        )

    def forward(self, x):
        return self.conv_layers(x)

五、实验结果：双先验 DCN 完胜传统方法

从实验数据来看，核心创新方案的优势很明显：

• 低 SNR 场景（如 -10dB）：Toeplitz + 稀疏 DCN 的 PoR（正确分辨率）比传统 MUSIC 高 30% 以上；
• 小快拍数场景（如 N<50）：RMSE（均方根误差）降低约 20%；
• 速度层面：DCN 的推理速度是传统 MUSIC 的 5 倍以上（无需谱峰遍历）。

（此处可插入项目中「combined_snr.png」「combined_rmse_N.png」等对比图，标注关键数据）

六、总结：不止是毕业设计，更是工程参考

这个项目的价值，不仅是完成了一篇优质的毕业设计，更给工业界和科研界提供了「传统算法 + 深度学习」融合的 DOA 估计思路：

• 先验约束提升模型鲁棒性：Toeplitz 校正解决协方差矩阵误差问题，稀疏先验贴合信号特性；
• 端到端训练提升效率：DCN 替代传统谱峰搜索，兼顾精度与实时性；
• 完整的对比体系：4 种方法的横向测试，能清晰看到不同方案的适用场景。

七、使用小建议（避坑指南）

• 训练内存不足？减小 batch_size 或样本数量即可；
• 想调整角度范围？修改 data.py 中角度网格的 linspace 参数，重新生成数据集；
• 追求稳定结果？固定随机种子，增加测试样本数量。
