图片准备

导入库和相应模块

import numpy as np
import cv2
import myutils

自建模块myutils

import cv2

"""
myutils.py - 自定义工具函数模块
包含轮廓排序和图像缩放两个常用功能，
用于银行卡号识别系统中的图像处理
"""
def sort_contours(cnts, method='left-to-right'):
    """
    对轮廓进行排序（按指定方向）
    参数:
        cnts: 轮廓列表，由cv2.findContours()返回
        method: 排序方法，可选值包括：
                'left-to-right' (默认) - 从左到右
                'right-to-left' - 从右到左
                'top-to-bottom' - 从上到下
                'bottom-to-top' - 从下到上
    返回:
        排序后的轮廓列表和对应的边界框列表
    """
    # 初始化排序方向标志和排序依据索引
    reverse = False  # 是否反向排序
    i = 0  # 排序依据的维度索引（0表示x轴，1表示y轴）

    # 确定是否需要反向排序
    if method == 'right-to-left' or method == 'bottom-to-top':
        reverse = True
    # 确定排序依据是x轴还是y轴
    # 垂直方向排序（上下）用y坐标，水平方向排序（左右）用x坐标
    if method == 'top-to-bottom' or method == 'bottom-to-top':
        i = 1  # 使用y坐标排序
    # 为每个轮廓计算边界框（x, y, w, h）
    boundingBoxes = [cv2.boundingRect(c) for c in cnts]
    # 将轮廓与对应的边界框组合，按指定维度排序后再拆分
    # sorted()的key参数指定按边界框的第i个值（x或y）排序
    (cnts, boundingBoxes) = zip(*sorted(zip(cnts, boundingBoxes),
                                        key=lambda b: b[1][i],  # b[1]是边界框，b[1][i]是x或y坐标
                                        reverse=reverse))
    return cnts, boundingBoxes


def resize(image, width=None, height=None, inter=cv2.INTER_AREA):
    """
    按比例缩放图像（保持原图宽高比）
    参数:
        image: 输入图像
        width: 目标宽度（若为None则按height计算）
        height: 目标高度（若为None则按width计算）
        inter: 插值方法，默认cv2.INTER_AREA（适合缩小图像）
    返回:
        缩放后的图像
    """
    # 初始化目标尺寸
    dim = None
    # 获取原图高度和宽度
    (h, w) = image.shape[:2]  # shape[:2]取前两个值（高度、宽度），忽略通道数
    # 若宽高均未指定，则返回原图
    if width is None and height is None:
        return image
    # 若未指定宽度，则按高度计算缩放比例
    if width is None:
        r = height / float(h)  # 计算高度缩放比例
        dim = (int(w * r), height)  # 计算对应的宽度（保持比例）
    # 否则按宽度计算缩放比例
    else:
        r = width / float(w)  # 计算宽度缩放比例
        dim = (width, int(h * r))  # 计算对应的高度（保持比例）
    # 执行缩放操作
    resized = cv2.resize(image, dim, interpolation=inter)
    return resized

接着定义信用卡类型字典，用来根据首位数字判断卡种：

FIRST_NUMBER = {"3": "American Express",
                "4": "Visa",
                "5": "MasterCard",
                "6": "Discover Card"}

展示图像:

def cv_show(name, img):  # 绘图展示
    cv2.imshow(name, img)
    cv2.waitKey(0)

模板图像中数字的定位处理

识别卡号之前，需要先有一份 数字模板，作为对比参考

img = cv2.imread("kahao.png")
cv_show('img', img)
ref = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)  # 灰度图
cv_show('ref', ref)
ref = cv2.threshold(ref, 10, 255, cv2.THRESH_BINARY_INV)[1]  # 二值图像 黑底白字，方便找轮廓
cv_show('ref', ref)

计算轮廓

_, refCnts, hierarchy = cv2.findContours(ref, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
cv2.drawContours(img, refCnts, -1, (0, 0, 255), 3)
cv_show('img', img)

cv2.findContours()函数最重要的参数为 原图，即黑白的（不是灰度图）

cv2.RETR_EXTERNAL表示只检测外轮廓

cv2.CHAIN_APPROX_SIMPLE压缩水平垂直

然后按从左到右排序，依次提取每个数字，统一缩放到 (57, 88) 的大小

refCnts = myutils.sort_contours(refCnts, method="left-to-right")[0]  # 排序，从左到右，从上到下
digits = {}  # 保存每一个数字对应的模板
for (i, c) in enumerate(refCnts):  # 遍历每一个轮廓
    (x, y, w, h) = cv2.boundingRect(c)  # 计算外接矩形并且resize成合适大小
    roi = cv2.resize(ref[y:y + h, x:x + w], (57, 88))  # 缩放成指定的大小
    cv_show('roi', roi)
    digits[i] = roi  # 每一个数字对应每一个模板
print(digits)

此时，digits 就是一个数字模板库，包含 0-9 的标准图案。

身份证的图像处理

image = cv2.imread("card.jpg")
cv_show('image', image)
# image = myutils.resize(image, width=300)  # 设置图像的大小
image = cv2.resize(image,(640,400))
print(image.shape)
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
cv_show('gray', gray)

使用 顶帽操作 突出明亮的数字区域：

rectKernel = cv2.getStructuringElement(cv2.MORPH_RECT, (15, 5))  # 初始化卷积核
sqKernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))
tophat = cv2.morphologyEx(gray, cv2.MORPH_TOPHAT, rectKernel)  # 顶帽 = 原始图像 - 开运算结果(来增强亮部区域)
cv_show('tophat', tophat)

使用顶帽操作可以突出更明亮的区域，消除背景元素，原因是谱系图下变化小，不被腐蚀掉。

找到数字边框

1. 闭操作 让数字连成一片。

2. 二值化 + OTSU 自动分割前景和背景。

3. 再闭操作 去掉细小噪声。

4. 轮廓提取 找到数字所在的大区域。

# 1、通过闭操作（先膨胀，再腐蚀）将数字连在一起
closeX = cv2.morphologyEx(tophat, cv2.MORPH_CLOSE, rectKernel)
cv_show('gradX', closeX)
# 2、THRESH_OTSU会自动寻找合适的阈值，适合双峰，需把阈值参数设置为0
thresh = cv2.threshold(closeX, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]
cv_show('thresh', thresh)
thresh = cv2.morphologyEx(thresh, cv2.MORPH_CLOSE, sqKernel)  # 再来一个闭操作
cv_show('thresh1', thresh)
# 3、计算轮廓
_, threshCnts, h = cv2.findContours(thresh.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
cnts = threshCnts
cur_img = image.copy()
cv2.drawContours(cur_img, cnts, -1, (0, 0, 255), 3)
cv_show('img', cur_img)

遍历轮廓，找到数字部分轮廓区域

locs = []
for (i, c) in enumerate(cnts):
    (x, y, w, h) = cv2.boundingRect(c)  # 计算外接矩形
    ar = w / float(h)
    # 选择合适的区域，根据实际任务来，
    if ar > 16 and ar < 20:
        # if (w > 100 and w < 400) and (h > 3 and h < 20):  # 符合的留下来
        # 符合的留下来的位置，然后再排序
        locs.append((x, y, w, h))
locs = sorted(locs, key=lambda x: x[0])

模板匹配

output = []
# 遍历每一个轮廓中的数字
for (i, (gX, gY, gW, gH)) in enumerate(locs):
    groupOutput = []
    group = gray[gY - 5:gY + gH + 5, gX - 5:gX + gW + 5]  # 适当加一点边界
    cv_show('group', group)
    # 预处理
    group = cv2.threshold(group, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]
    # print(group.shape)
    # group = cv2.resize(group, (300, 20))
    # cv_show('group', group)
    # 颜色反转
    group = cv2.bitwise_not(group)
    cv_show('group', group)
    # 计算每一组的轮廓
    group_, digitCnts, hierarchy = cv2.findContours(group.copy(), cv2.RETR_EXTERNAL,
                                                    cv2.CHAIN_APPROX_SIMPLE)
    digitCnts = myutils.sort_contours(digitCnts, method="left-to-right")[0]
    # 计算每一组中的每一个数值
    for c in digitCnts:
        # 找到当前数值的轮廓，resize成合适的大小
        (x, y, w, h) = cv2.boundingRect(c)
        roi = group[y:y + h, x:x + w]
        roi = cv2.resize(roi, (57, 88))
        cv_show('roi', roi)
        '''-------使用模板匹配，计算匹配得分-----------'''
        scores = []
        # 在模板中计算每一个得分
        for (digit, digitROI) in digits.items():
            # 模板匹配
            result = cv2.matchTemplate(roi, digitROI, cv2.TM_CCOEFF)
            (_, score, _, _) = cv2.minMaxLoc(result)
            scores.append(score)
        # 得到最合适的数字
        groupOutput.append(str(np.argmax(scores)))
    # 画出来
    cv2.rectangle(image, (gX - 5, gY - 5), (gX + gW + 5, gY + gH + 5), (0, 0, 255), 1)
    # cv2.putText()是OpenCV库中的一个函数，用于在图像上添加文本。
    cv2.putText(image, "".join(groupOutput), (gX, gY - 15), cv2.FONT_HERSHEY_SIMPLEX, 0.65, (0, 0, 255), 2)
    output.extend(groupOutput)  # 得到结果 将一个列表的元素添加到另一个列表的末尾。

输出结果

print("Credit Card Type: {}".format(FIRST_NUMBER[output[0]]))
print("Credit Card #: {}".format("".join(output)))
cv2.imwrite('card_result.jpg', image)
cv2.imshow("result", image)
cv2.waitKey(0)

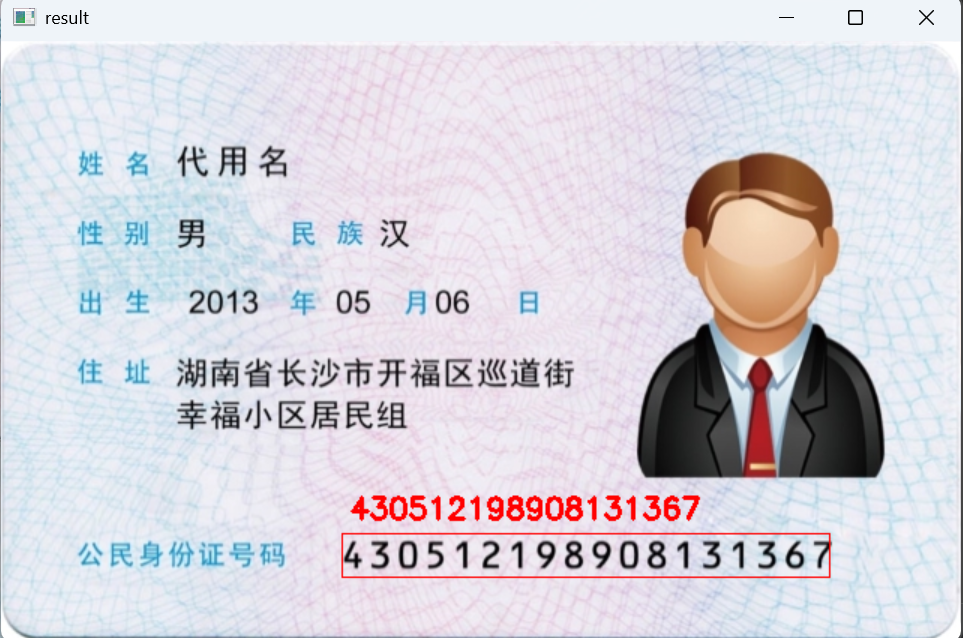

运行结果：

总结

1. 模板构建：利用标准数字图像，建立模板库。

2. 图像预处理：灰度化 → 顶帽操作 → 闭运算 → 二值化，得到清晰的卡号区域。

3. 区域筛选：根据宽高比和大小，精确定位卡号段。

4. 逐位识别：通过模板匹配，识别每一位数字。

5. 结果展示：输出卡种 + 卡号，并可视化标注。
