[深度学习网络从入门到入土] 卷积神经网络LeNet

个人导航

知乎：https://www.zhihu.com/people/byzh_rc

CSDN：https://blog.csdn.net/qq_54636039

注：本文仅对所述内容做了框架性引导，具体细节可查询其余相关资料or源码

参考文章：各方资料

参考资料

Gradient-based learning applied to document recognition

背景

在 LeNet 出现之前，图像任务基本是“手工特征 + 传统分类器”：

1. 边缘检测(Edge Detection)
2. 人工特征(HOG / SIFT)
3. 降维PCA / 投影LDA
4. 最后接 SVM / KNN

这些方法有一个致命问题：特征是人为设计的，模型本身不会“学特征”

LeNet：第一次系统性地证明了：神经网络可以端到端地从原始图像中学习特征并完成分类

• 手写数字识别（MNIST）
• 支票 / 邮政编码识别

但尚未跑赢传统方法

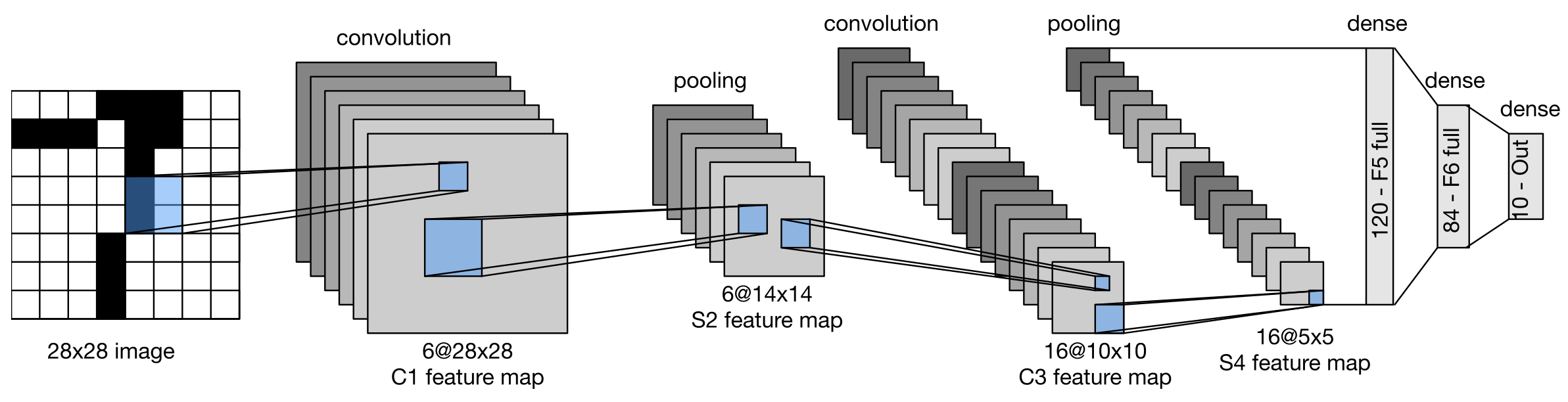

架构(公式)

1.输入层

输入通常为灰度图像(channel=1)：
$$X\in {\mathbb{R}}^{1\times 32\times 32}$$

• MNIST 原始是 $28\times 28$ -> LeNet 里通常 padding 到 $32\times 32$

2.卷积层（Convolution）

卷积的本质不是“滑窗”，而是局部连接 + 权值共享。

对单通道输入，卷积可写为：
$$Y_k(i,j)=\sum _c\sum _{u,v}{W}_{k,c}(u,v)X_c(i+u,j+v)+b_k$$
LeNet 中的特点：

• 小卷积核（$5\times 5$）
• 通道数逐步增加
• 没有 padding（尺寸会缩小）

3.下采样层（Pooling）

LeNet 使用的是 平均池化（Average Pooling）：
$$Y(i,j)=\frac{1}{|R|}\sum _{(u,v)\in R}X(u,v)$$
这里和现代 CNN 有明显区别：

• 没有 MaxPool
• 平均池化 + 可学习参数（早期版本）

作用只有一个：降维 + 平移不变性

4.全连接层（Fully Connected）

经过两次 Conv + Pool 后，特征图被拉平成向量：
$$\mathbf{z}=\mathrm{vec}(X)$$
再经过多层线性映射：
$$\mathbf{h}=\sigma (W\mathbf{z}+b)$$
最终输出类别概率。

5.激活函数

LeNet 使用的是 tanh / sigmoid：
$$\sigma (x)=\tanh (x)$$
这是时代局限：

• ReLU 当时还没流行
• 梯度消失问题在那时并未被系统性认识

特殊结构

1. ScaledTanh

$$f(x)=1.7159\ast \tanh (\frac{2}{3}x)$$

tanh（哪怕 scaled）依然是饱和型激活：输入绝对值一大，梯度就很小，深一点就更容易“梯度衰减”，训练慢、对初始化敏感

现代: 被 ReLU 系列替代

2. SubsamplingLayer

不是简单的平均池化，而是：先做平均下采样，再对每个 feature map（通道）做一次可学习的缩放 + 平移

设输入特征图为 $X\in {\mathbb{R}}^{C\times H\times W}$，对每个通道 $c$：

1）平均池化下采样（典型是 $2\times 2$，stride=2）
$$P_c(i,j)=\frac{1}{|R|}\sum _{(u,v)\in R}{X}_c(2i+u,2j+v)$$
其中 RRR 是池化窗口（例如 u,v∈{0,1}u,v\in{0,1}u,v∈{0,1}）。

2）通道级可学习仿射变换（每个通道一组参数 $a_c,b_c$）
$$Y_c(i,j)=a_c\cdot P_c(i,j)+b_c$$
如果只有 AvgPool，那么 S 层本质上只是“把分辨率砍半”。
但加上 $a,b$ 后，它多了两个重要能力：

• 通道尺度自适应（learnable rescaling）：不同 feature map 的响应强弱不一样，$a_c$ 允许网络“放大/压小”某些通道的贡献。
• 通道偏置修正（learnable shift）：$b_c$ 能把某些通道整体抬高/压低，让后续非线性更容易落在合适的工作区间。

从现代视角看，它有点像“极简版的归一化/校准”思想：
虽然它不是 BN/LN，但确实在做“每个通道的可学习校准”

现代: Pooling 后面跟 BN + 激活（更强的尺度/偏置/归一化能力）

创新点

1. LeNet 第一次完整定义了 CNN 的结构模板

• 局部感受野
• 权值共享
• 多层特征抽象
• 端到端训练

2. 从“人工特征”到“特征学习”

LeNet 的核心思想不是网络多深，而是特征不再由人设计，而是由数据驱动学习得到

这是现代深度学习的思想源头

代码实现

import torch
import torch.nn as nn
import torch.nn.functional as F

from byzh.ai.Butils import b_get_params

class ScaledTanh(nn.Module):
    """
    原论文常用的缩放版 tanh
    f(x) = 1.7159 * tanh((2/3) * x)
    """
    def __init__(self, A=1.7159, S=2.0/3.0):
        super().__init__()
        self.A = A
        self.S = S

    def forward(self, x):
        return self.A * torch.tanh(self.S * x)


class SubsamplingLayer(nn.Module):
    """
    原论文的 S 层（subsampling layer）
    不是纯 AvgPool，而是：
        y = a * avgpool(x) + b
    其中 a,b 对每个通道(feature map)可学习

    输入:  (N, C, H, W)
    输出:  (N, C, H/2, W/2)  (当 kernel=2, stride=2)
    """
    def __init__(self, channels, kernel_size=2, stride=2):
        super().__init__()
        # 平均池化：负责下采样
        self.pool = nn.AvgPool2d(kernel_size=kernel_size, stride=stride)

        # 每个通道一个可学习的缩放系数 a 和偏置 b
        # 形状是 (C,) ，forward 时会 reshape 成 (1,C,1,1) 以便广播
        self.a = nn.Parameter(torch.ones(channels))
        self.b = nn.Parameter(torch.zeros(channels))

    def forward(self, x):
        # 先做下采样
        x = self.pool(x)  # (N,C,H/2,W/2)

        # 做通道级的仿射变换：a * x + b
        a = self.a.view(1, -1, 1, 1)
        b = self.b.view(1, -1, 1, 1)
        x = a * x + b

        return x


class B_LeNet5_Paper(nn.Module):
    """
    输入: (N, 1, 32, 32)

    注意：
    - 这里把 S2/S4 改成论文里的 subsampling（avgpool + 可学习 a,b）
    - 激活用论文常用的 scaled tanh
    - C3 的“部分连接表”(partial connectivity) 这里仍使用现代全连接卷积（更常见的复现做法）
      如果你要严格复刻 C3 的连接表，我也可以再给一版

    工作流(形状):
    input shape: (N,1,32,32)
      -> conv5x5 -> (N,6,28,28) [可学习]
      -> tanh
      -> paper-sub -> (N,6,14,14) [可学习 a,b]
      -> conv5x5 -> (N,16,10,10) [可学习]
      -> tanh
      -> paper-sub -> (N,16,5,5) [可学习 a,b]
      -> conv5x5 -> (N,120,1,1) [可学习]
      -> tanh
      -> flatten -> (N,120)
      -> linear -> (N,84) [可学习]
      -> tanh
      -> linear -> (N,10) [可学习]
    """
    def __init__(self, num_classes=10):
        super().__init__()

        # 论文风格激活
        self.act = ScaledTanh()

        # C1: 1 -> 6
        self.conv1 = nn.Conv2d(1, 6, kernel_size=5, stride=1, padding=0)

        # S2: 6 通道的论文风格下采样（avgpool + 可学习 a,b）
        # 是否在 S 层后再接激活：这里先不接（更保守、也更常见）
        self.pool2 = SubsamplingLayer(channels=6, kernel_size=2, stride=2)

        # C3: 6 -> 16
        self.conv3 = nn.Conv2d(6, 16, kernel_size=5, stride=1, padding=0)

        # S4: 16 通道的论文风格下采样
        self.pool4 = SubsamplingLayer(channels=16, kernel_size=2, stride=2)

        # C5: 16 -> 120，输入正好是 5x5，所以输出 1x1
        self.conv5 = nn.Conv2d(16, 120, kernel_size=5, stride=1, padding=0)

        # F6
        self.fc6 = nn.Linear(120, 84)
        # F7
        self.fc7 = nn.Linear(84, num_classes)

    def forward(self, x):
        # 兼容 MNIST 原始 28x28：先 pad 到 32x32
        if x.shape[-2:] == (28, 28):
            x = F.pad(x, (2, 2, 2, 2), mode="constant", value=0.0)  # left,right,top,bottom

        # conv + act
        x = self.conv1(x)          # (N,6,28,28)
        x = self.act(x)

        # pool
        x = self.pool2(x)          # (N,6,14,14)

        # conv + act
        x = self.conv3(x)          # (N,16,10,10)
        x = self.act(x)

        # pool
        x = self.pool4(x)          # (N,16,5,5)

        # conv + act
        x = self.conv5(x)          # (N,120,1,1)
        x = self.act(x)

        # flatten
        x = x.view(x.size(0), -1)  # (N,120)

        # linear + act
        x = self.fc6(x)            # (N,84)
        x = self.act(x)

        # linear
        logits = self.fc7(x)       # (N,10)

        return logits

if __name__ == '__main__':
    net = B_LeNet5_Paper(num_classes=2)
    a = torch.randn(50, 1, 28, 28)
    result = net(a)
    print(result.shape)
    print(f"参数量: {b_get_params(net)}")  # 61_070

项目实例

库环境:

numpy==1.26.4
torch==2.2.2cu121
byzh-core==0.0.9.21
byzh-ai==0.0.9.56
byzh-extra==0.0.9.12
...

LeNet5训练MNIST数据集:

# copy all the codes from here to run

import torch
import torch.nn.functional as F

from byzh.ai.Btrainer import B_Classification_Trainer
from byzh.ai.Bdata import B_Download_MNIST, b_get_dataloader_from_tensor, b_stratified_indices
# from uploadToPypi_ai.byzh.ai.Bmodel.study_cnn import B_LeNet5_Paper
from byzh.ai.Bmodel.study_cnn import B_LeNet5_Paper
from byzh.ai.Butils import b_get_device

##### hyper params #####
epochs = 10
lr = 1e-3
batch_size = 32
device = b_get_device(use_idle_gpu=True)

##### data #####
downloader = B_Download_MNIST(save_dir='D:/study_cnn/datasets/MNIST')
data_dict = downloader.get_data()
X_train = data_dict['X_train_standard']
y_train = data_dict['y_train']
X_test = data_dict['X_test_standard']
y_test = data_dict['y_test']
num_classes = data_dict['num_classes']

train_dataloader, val_dataloader = b_get_dataloader_from_tensor(
    X_train, y_train, X_test, y_test,
    batch_size=batch_size
)

##### model #####
model = B_LeNet5_Paper(num_classes=num_classes)

##### else #####
optimizer = torch.optim.Adam(model.parameters(), lr=lr)
criterion = torch.nn.CrossEntropyLoss()

##### trainer #####
trainer = B_Classification_Trainer(
    model=model,
    optimizer=optimizer,
    criterion=criterion,
    train_loader=train_dataloader,
    val_loader=val_dataloader,
    device=device
)
trainer.set_writer1('./runs/lenet5/log.txt')

##### run #####
trainer.train_eval_s(epochs=epochs)

##### calculate #####
trainer.draw_loss_acc('./runs/lenet5/loss_acc.png', y_lim=False)
trainer.save_best_checkpoint('./runs/lenet5/best_checkpoint.pth')
trainer.calculate_model()
