摘要

  基于51单片机无线蓝牙智能家居控制系统设计是一种结合物联网技术与单片机控制技术，实现家居设备智能化管理的创新方案。该系统以51单片机为核心控制器，通过集成蓝牙无线通信模块，实现手机与家居设备的无线连接，为用户提供高效、稳定、便捷的家居环境智能化解决方案

一、系统功能

51智能家居控制系统设计-ZigBee-步进电机-蓝牙-DHT11-RELAY-LED

本设计由主机和从机电路组成。主机和从机之间通过ZigBee模块无线通信。

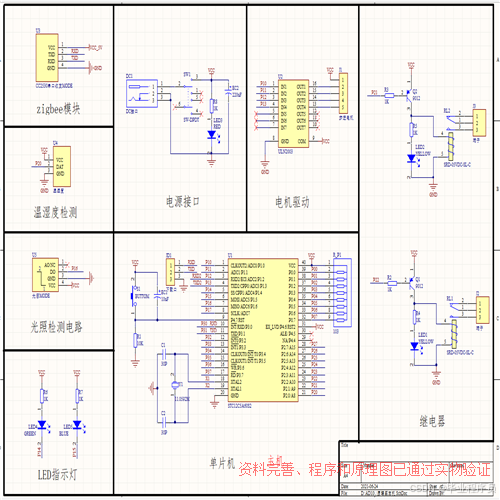

主机由STC12C5A60S2单片机电路+ZigBee模块电路+2路LED灯电路+2路继电器电路+温湿度DHT11检测电路+步进电机控制电路+光照检测电路+电源电路组成。

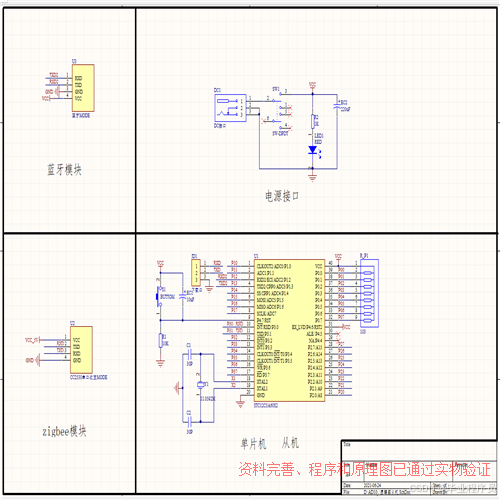

从机由STC12C5A60S2单片机电路+ZigBee模块电路+蓝牙模块电路+电源电路组成。

1、主机中，光照传感器检测到白天，步进电机正转1周，如果光照传感器检测到黑夜，这步进电机反转1周。且光照阈值可以通过光照传感器上的电位器调节。

2、主机检测到的温湿度信息上传给从机后，并通过从机的蓝牙将温湿度信息实时上传到手机APP。

3、手机APP可以控制主机的2路LED灯和2路继电器电路的开和关。

*L10#//打开 led 1

*L11#//关闭 led 1

*L20#//打开 led 2

*L21#//关闭 led 1

*R10#//打开 继电器 1

*R11#//关闭 继电器 1

*R20#//打开 继电器 2

*R21#//关闭 继电器 1

二、总体设计

远程控制：用户可以通过手机APP远程控制家居设备，如开关灯光、调节空调温度、控制窗帘开关等，实现家庭环境的智能化管理和控制。
环境监测：系统实时采集家居环境的温湿度、光照强度等参数，并在手机APP或本地显示屏上显示，方便用户了解家居环境状况。
自动化控制：根据传感器采集的数据和用户预设的规则，系统可自动控制家居设备的运行状态。例如，当光照强度低于一定阈值时，自动打开灯光；当室内温度高于一定阈值时，自动开启空调等。
场景模式：支持一键调用预设的场景模式，如“回家模式”（开启客厅灯、拉开窗帘、关闭空调）、“睡眠模式”（关闭主灯、开启夜灯、拉关窗帘）等，提升用户生活的便捷性和舒适性。
安全报警：集成烟雾传感器（MQ-2）和可燃气体传感器（MQ-5）等安全监测设备，当检测到异常时，系统可通过蓝牙发送报警信息至手机APP，并启动蜂鸣器提醒用户。

三、效果图
