1.NAT64的介绍

  a.背景介绍

  主要适用于IPv6网络后期，还有一些IPv4孤岛网络的服务没有被IPv6替代，所以需要通过IPv6网络来通信，此时可能公网全是IPv6网络，所以双栈不再适用，所以可以使用NAT64

  b.关键概念以及原理

  NAT64前缀是最最最重要的一点

  设备需要判断什么时候进行NAT64转换，此时就需要NAT64前缀

  若IPv6主机主动访问IPv4服务器，目的地址是以NAT64前缀为网络位，那么防火墙或路由器就知道需要进行地址转发。所以NAT64前缀是判断IPv6报文或IPv4报文是否需要进行NAT64转换

 NAT64前缀两种形式：

  知名前缀，即64:FF9B::/96，缺省情况下已存在，无需配置

  自定义前缀：一般都会采用96位，直接将IPv4地址嵌入在IPv6地址最后，便于使用

当前缀长度为32位时，IPv4地址嵌入IPv6地址的位置为32位～63位。

当前缀长度为40位时，24位的IPv4地址被嵌入到IPv6地址的40位～63位，剩余8位的IPv4地址被嵌入到IPv6地址的72位～79位。

当前缀长度为48位时，16位的IPv4地址被嵌入到IPv6地址的48位～63位，剩余16位的IPv4地址被嵌入到IPv6地址的72位～87位。

当前缀长度为56位时，8位的IPv4地址被嵌入到IPv6地址的56位～63位，剩余24位的IPv4地址被嵌入到IPv6地址的72位～95位。

当前缀长度为64位时，IPv4地址被嵌入到IPv6地址的72位～103位。

当前缀长度为96位时，IPv4地址被嵌入到IPv6地址的96位～127位。前缀中64位～71位必须设置为0

动态NAT64：

动态NAT64只适用于IPv6用户主动发起访问IPv4 Server的场景，在此场景中NAT64设备通过IPv6到IPv4的流量触发创建会话表，并记录地址映射关系；IPv4到IPv6的流量匹配会话表后，查找地址映射关系进行反向回复

静态NAT64：

静态NAT64通过静态配置IPv6和IPv4地址之间的映射关系，不需要刷新也不老化，一直存在。这样IPv6到IPv4以及IPv4到IPv6的流量都能够触发创建Session表，这不仅可以实现IPv6用户访问IPv4服务器，也为IPv4用户访问IPv6服务器提供了一种方案

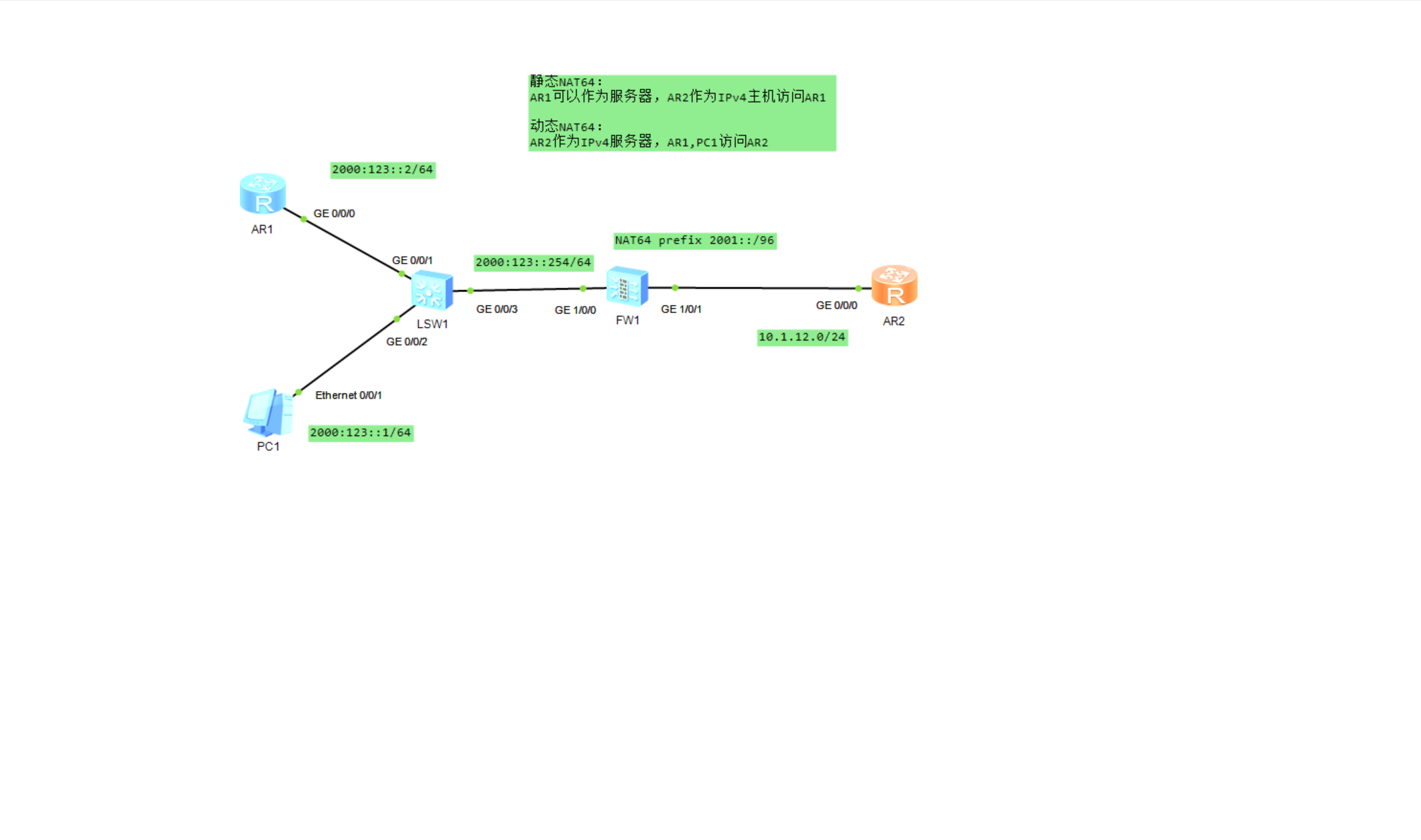

2.实验拓扑和要求

静态NAT64：
AR1可以作为服务器，AR2作为IPv4主机访问AR1

动态NAT64：
AR2作为IPv4服务器，AR1,PC1访问AR2

3.动态NAT64配置以及检测：

AR1：
#
ipv6
#
interface GigabitEthernet0/0/0
 ipv6 enable
 ipv6 address 2000:123::2/64
#
ipv6 route-static :: 0 2000:123::254


FW1：
#
ipv6
#
nat64 prefix 2001:: 96
#
interface GigabitEthernet1/0/0
 undo shutdown
 ipv6 enable
 ipv6 address 2000:123::254/64
 nat64 enable
#
interface GigabitEthernet1/0/1
 undo shutdown
 ip address 10.1.12.1 255.255.255.0
#
firewall zone trust
 add interface GigabitEthernet1/0/0
#
firewall zone untrust
 add interface GigabitEthernet1/0/1
#
nat address-group nat64 0
 mode pat
 section 0 10.1.12.1 10.1.12.10
#
security-policy
 rule name nat64
  source-zone trust
  destination-zone untrust
  source-address 2000:123:: 64
  action permit
#
nat-policy
 rule name nat64
  source-zone trust
  destination-zone untrust
  source-address 2000:123:: 64
  nat-type nat64
  action source-nat address-group nat64
#

AR2：
#
interface GigabitEthernet0/0/0
 ip address 10.1.12.2 255.255.255.0
#
ip route-static 0.0.0.0 0.0.0.0 10.1.12.1

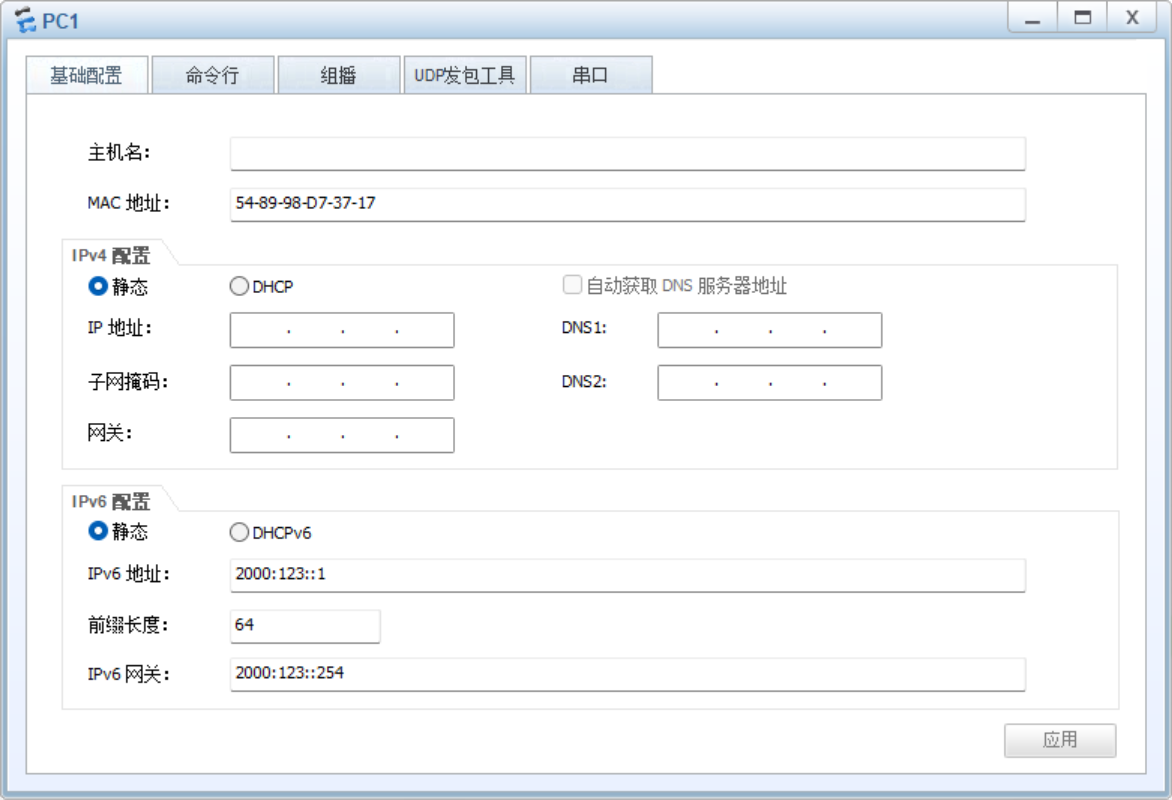

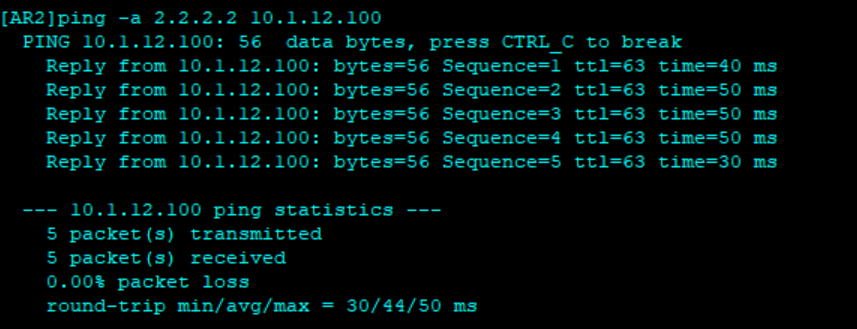

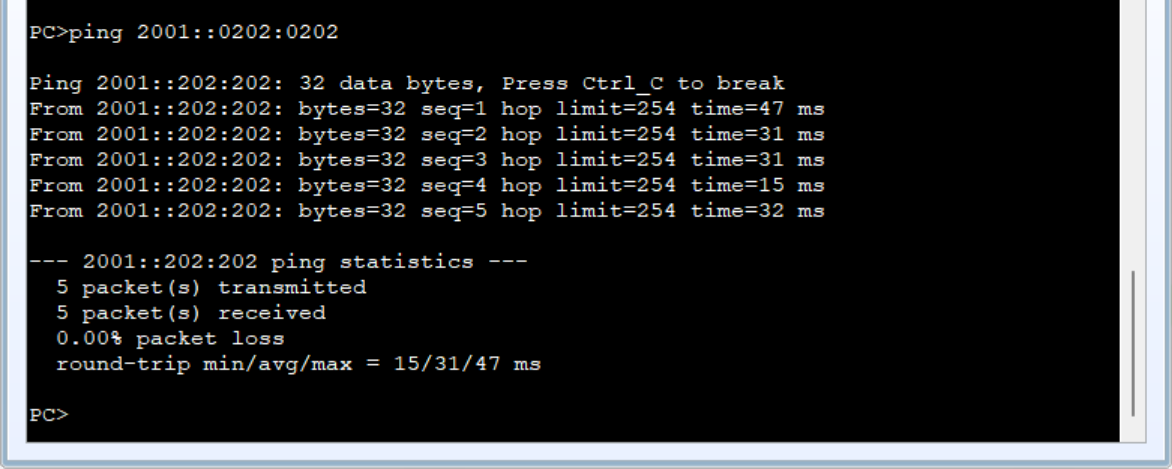

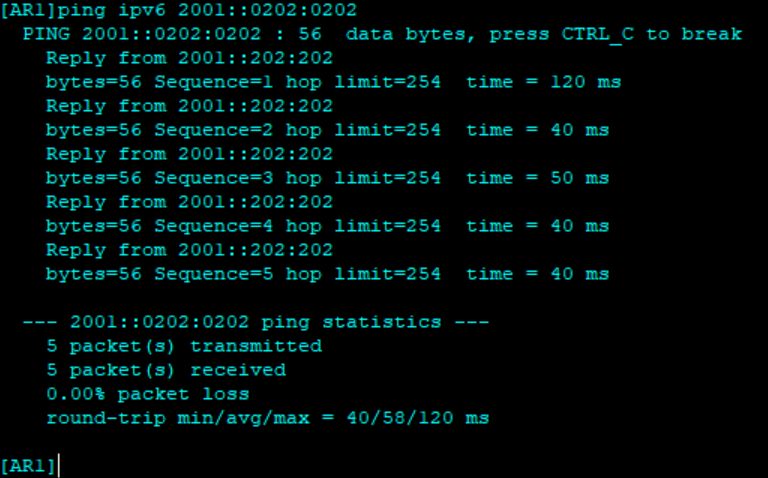

结果检测：

4.静态NAT64配置以及检测：

上述基础配置已经配置过了，接着上述进行静态NAT64配置

FW1：
#
security-policy
 rule name nat64-sta
  source-zone untrust
  destination-zone trust
  destination-address 2000:123:: 64
  action permit
#
 nat64 static 2000:123::2 10.1.12.100

5.总结

动态NAT64：

 a.防火墙收到报文后，看到目的IPv6地址是nat64前缀判断需要进行nat-64转换

 b.先进行安全策略检测，通过后查找nat-policy

 c.寻找nat-policy（必须配置nat-type nat64）进行地址转换

静态NAT64：

 a.防火墙收到报文后，看到目的IPv4地址是nat-static映射的地址

 b.根据nat-static对IPv4地址进行地址转换，目的IPv4地址为映射地址，源IPv6地址：网络位为nat64前缀，主机位为源IPv4地址转换为IPv6的形式

 c.再进行安全策略检测，通过后发出
