在自动驾驶领域，计算机视觉扮演着举足轻重的角色。简单来说，计算机视觉就是让机器能像人一样“看”，用摄影机和电脑来代替人眼对目标进行识别、跟踪和测量等，随后再做图形处理。今天就来聊聊基于Matlab实现的自动驾驶中的计算机视觉代码。

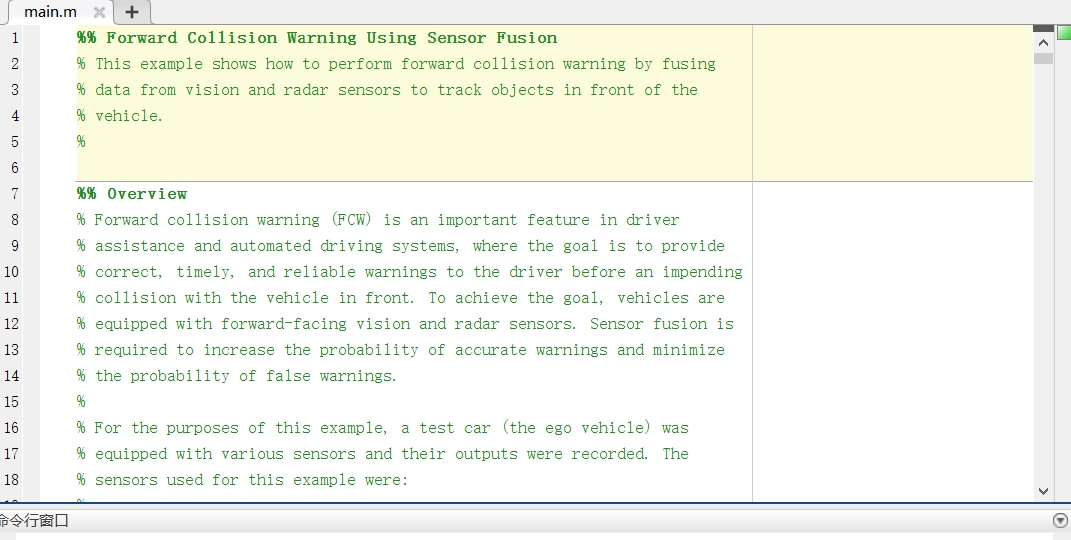

图像读取与显示基础

在Matlab中，读取和显示图像是最基础的操作。假设我们有一张用于自动驾驶场景识别的道路图像，代码如下：

% 读取图像
image = imread('road_image.jpg');
% 显示图像
imshow(image);

这段代码中，imread函数用于从指定路径读取图像文件，这里是road_image.jpg。imshow函数则将读取到的图像显示出来。在自动驾驶里，这可能是第一步获取场景信息的操作，比如车辆前方道路的实时画面。

目标检测——以检测车道线为例

车道线检测对于自动驾驶车辆保持在正确车道行驶至关重要。以下是一段简单的基于边缘检测和霍夫变换来检测车道线的Matlab代码：

% 读取灰度图像
grayImage = rgb2gray(imread('road_with_lanes.jpg'));
% 高斯滤波平滑图像
smoothedImage = imgaussfilt(grayImage, 2);
% Canny边缘检测
edges = edge(smoothedImage, 'Canny');
% 霍夫变换检测直线
[H, theta, rho] = hough(edges);
peaks = houghpeaks(H, 5, 'threshold', ceil(0.3 * max(H(:))));
lines = houghlines(edges, theta, rho, peaks, 'FillGap', 50, 'MinLength', 100);

% 显示原图像及检测到的车道线
figure;
imshow(imread('road_with_lanes.jpg')); hold on;
for k = 1:length(lines)
    xy = [lines(k).point1; lines(k).point2];
    plot(xy(:,1), xy(:,2), 'LineWidth', 2, 'Color', 'green');
end

代码分析

1. rgb2gray函数将彩色图像转换为灰度图像，这是因为后续的边缘检测算法在灰度图像上效果更好，且计算量更小。
2. imgaussfilt进行高斯滤波，平滑图像，减少噪声干扰，避免噪声在后续边缘检测中被误判为边缘。参数2是高斯核的标准差。
3. edge函数利用Canny算法检测图像边缘。Canny算法是一种经典的边缘检测算法，能够较好地平衡边缘检测的准确性和噪声抑制。
4. hough函数执行霍夫变换，这是一种用于检测直线等几何形状的算法。houghpeaks找到霍夫变换矩阵中的峰值，代表可能的直线。
5. houghlines根据霍夫变换的结果和找到的峰值，确定直线的端点。最后通过plot函数在原图像上绘制检测到的车道线。

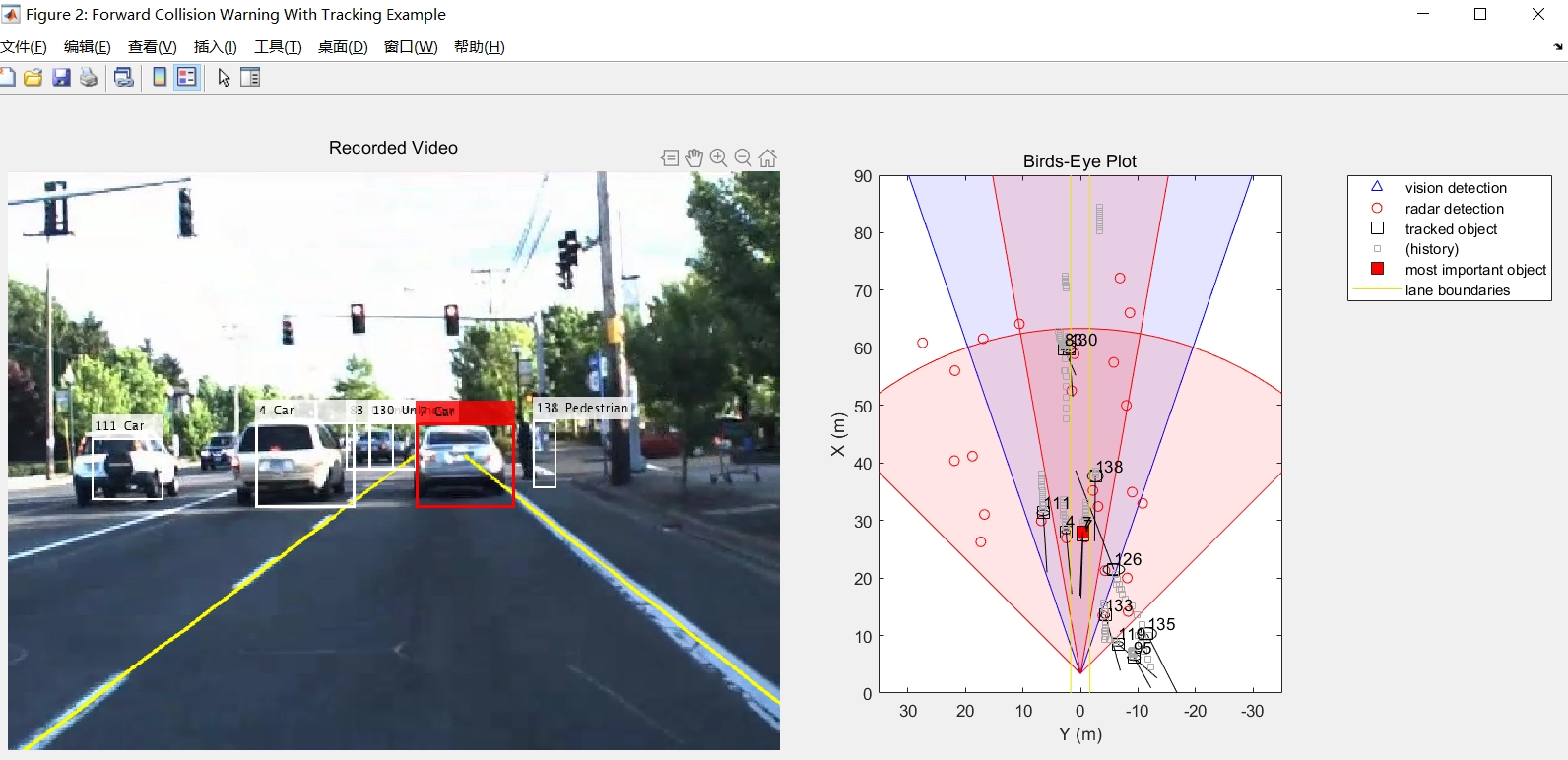

车辆跟踪

在自动驾驶场景中，除了车道线，还需要对周围车辆进行跟踪。这里简单模拟一种基于特征点匹配的车辆跟踪思路。

% 读取连续两帧图像
frame1 = imread('frame1.jpg');
frame2 = imread('frame2.jpg');

% 初始化ORB特征检测器和描述符提取器
detector = vision.ORBFeatureDetector;
extractor = vision.ORBDescriptorExtractor;

% 提取第一帧图像的特征点和描述符
[points1, valid1] = step(detector, frame1);
descriptors1 = step(extractor, frame1, points1(valid1, :));

% 提取第二帧图像的特征点和描述符
[points2, valid2] = step(detector, frame2);
descriptors2 = step(extractor, frame2, points2(valid2, :));

% 使用最近邻匹配器匹配描述符
matcher = vision.BFMatcher('NormType', 'Hamming', 'CrossCheck', true);
matches = step(matcher, descriptors1, descriptors2);

% 绘制匹配结果
figure;
showMatchedFeatures(frame1, frame2, points1(valid1(matches(:, 1)), :), points2(valid2(matches(:, 2)), :), 'montage');

代码分析

1. 首先读取连续两帧图像frame1.jpg和frame2.jpg，这两帧图像是自动驾驶过程中车辆摄像头连续拍摄的画面。
2. 使用vision.ORBFeatureDetector初始化ORB特征检测器，vision.ORBDescriptorExtractor初始化描述符提取器。ORB特征具有计算速度快、对旋转和尺度变化有一定鲁棒性的特点，适合实时性要求较高的自动驾驶场景。
3. 分别在两帧图像上提取特征点和描述符。step函数用于执行对象的主要操作，这里就是在图像上检测特征点和提取描述符。
4. vision.BFMatcher是一个暴力匹配器，使用汉明距离进行匹配，并设置CrossCheck为true，确保匹配的唯一性。
5. 最后使用showMatchedFeatures函数将两帧图像中匹配的特征点绘制出来，通过观察这些匹配点，可以大致判断车辆等目标在两帧之间的运动情况。

通过这些Matlab代码示例，我们可以看到在自动驾驶领域，计算机视觉技术如何借助Matlab强大的工具集来实现基本的功能，为自动驾驶系统的环境感知奠定基础。
