操作环境：

MATLAB 2024a

1、算法描述

本系统围绕“基于深度学习实现 OFDM+QPSK 链路信道估计和均衡算法误码率仿真”这一主题展开，构建了一套较为完整的无线数字通信 物理层仿真平台。系统以 MATLAB 2024a 为实现环境，以 OFDM 多载波传输体制为总体框架，以 QPSK 作为基础调制方式，在频率选择性衰落信道和加性高斯白噪声背景下，对接收端信道估计与均衡过程进行建模、仿真和性能分析。同时，系统将传统的 LS、MMSE、LMMSE 信道估计方法与深度学习信道估计方法置于同一实验平台中进行对比，最终通过误码率曲线、星座图以及信道响应估计结果对不同方法的有效性进行综合评价。整个系统的研究重点并不局限于某一个独立算法，而是着眼于通信链路中各个关键环节之间的内在联系，突出不同信道估计技术在实际 OFDM 接收机中的作用机理与性能差异。

从系统的研究背景来看，现代无线通信环境中普遍存在多径传播、噪声干扰以及信道随机时变等问题，接收端在恢复原始发送数据时，必须首先尽可能准确地获取当前信道状态信息。对于宽带通信系统而言，信道的频率选择性特征尤为明显，不同频率分量在传输过程中往往会经历不同程度的幅度衰减和相位旋转，这就使得传统单载波系统中的均衡过程变得十分复杂。OFDM 技术之所以在现代无线通信中被广泛采用，正是因为它能够将高速数据流分解为多个低速并行子流，并分别映射到彼此正交的多个子载波上进行传输，从而有效降低多径信道带来的处理难度。在这种传输机制下，原本复杂的宽带频率选择性衰落信道可以在频域上被转化为若干相对独立的窄带子信道，接收端不再需要进行高度复杂的长时域均衡，而是可以基于各个子载波上的信道响应进行较为简洁的频域补偿。也正因为如此，OFDM 天然成为信道估计与均衡算法研究的理想载体。

本系统首先在发送端完成随机二进制比特流的生成，以此模拟数字通信中的原始信息序列。随机比特流虽然在仿真中不具有具体业务含义，但它能够在统计意义上较好地反映数字通信中数据源的普遍特征，也为后续误码率评估提供了统一且可重复的测试对象。在生成原始二进制数据之后，系统采用 QPSK 调制方式将比特序列映射为复数调制符号。QPSK 属于相位调制技术中的典型形式，其基本特点是利用四种不同的相位状态来承载数字信息，每一个调制符号可表示两个二进制比特。与更高阶调制方式相比，QPSK 既保持了较好的频谱利用效率，又具有相对较强的抗噪声能力，因此在许多通信系统仿真中被作为基础调制格式使用。在本系统中选用 QPSK，一方面有助于突出信道估计与均衡本身对系统性能的影响，避免过高阶调制引入额外复杂因素；另一方面也使得星座图和误码率曲线的变化更加直观，便于对不同算法的性能差异进行清晰分析。

在完成 QPSK 调制后，系统进入 OFDM 发射处理阶段。OFDM 发射机的核心任务，是将频域上的多个子载波符号组织成一个完整的多载波符号块，并通过 IFFT 变换将其转化为时域发送波形。在这一过程中，系统实际上完成了从“数字调制符号集合”到“可在物理信道中传播的离散时域信号”的转换。IFFT 的引入并不仅仅是数学变换手段，更是 OFDM 技术得以成立的关键基础。通过这种处理方式，每一个频域调制符号都对应于一个特定的正交子载波，而所有子载波在时域叠加后又能够保持整体上的正交性，从而保证接收端经过 FFT  处理后仍能将各个子载波上的数据有效分离。为了进一步增强系统对多径传播的适应能力，本系统还在每个 OFDM 符号前加入循环前缀。循环前缀的设置，是 OFDM 系统应对多径干扰的关键措施之一，它通过在有效符号前复制一段末尾信号，为信道延迟扩展预留缓冲区，使得多径卷积引起的符号间干扰尽可能落在循环前缀区间内，从而保证接收端在去除循环前缀并进行 FFT 变换后，仍能维持各子载波之间近似独立的频域关系。可以说，循环前缀的存在，为后续信道估计与频域均衡提供了一个可操作的基础条件。

在信号通过发射端形成 OFDM 波形后，系统将其送入预先构建的信道模型中进行传输仿真。本系统所采用的信道环境主要包括加性高斯白噪声以及频率选择性瑞利多径衰落。加性高斯白噪声用于模拟通信过程中的热噪声和随机干扰，是通信理论中最常用的基础噪声模型；瑞利多径衰落则用于刻画无线环境中由于反射、散射和绕射等传播机制所引起的多径效应。在这种信道条件下，接收信号不再是发送信号的简单叠加噪声形式，而会表现出更加复杂的幅度起伏、相位偏移以及频率选择性失真。对于 OFDM 系统而言，这种失真体现在不同子载波所经历的信道增益并不相同，因此接收端必须逐个子载波地估计信道响应，并据此进行补偿恢复。也正是在这一背景下，信道估计与均衡算法成为本系统研究的核心内容。

为了使接收端能够感知当前信道特性，系统在 OFDM 帧结构中引入了导频设计。导频是发送端预先插入的已知参考符号，其本质作用在于为接收端提供一个可用于反推信道状态的基准。在本系统中，采用了较为典型的块状导频方式，即在特定 OFDM 符号中安排全子载波已知的导频序列，使接收端能够在频域上直接获得一个较为完整的信道观测结果。块状导频方式具有结构简单、实现直接、便于算法比较等优点，特别适合用于研究不同信道估计方法在统一条件下的性能差异。接收端在完成循环前缀去除和 FFT 变换之后，便可将接收到的导频符号与发送端已知导频进行对比，从而获得初步的信道估计信息。这一导频辅助估计过程，为后续的 LS、MMSE、LMMSE 以及深度学习信道估计方法提供了共同的输入基础。

在传统信道估计方法中，最基础的是 LS 估计。LS 方法的基本思想较为直接，即在导频位置上利用接收导频与发送导频之间的比例关系，对信道频率响应进行直接求取。由于其实现过程不依赖复杂的统计信息，也不需要对信道和噪声作额外建模，因此 LS 估计具有结构简单、易于实现、计算复杂度低等优点。在理论分析和工程仿真中，LS 方法通常被作为最基本的参考估计器使用。本系统引入 LS 估计，一方面是为了提供一个清晰的性能基线，使后续更复杂方法的增益能够得到直观体现；另一方面也是因为 LS 方法本身反映了导频辅助信道估计中最朴素的处理思路，即尽可能直接地从当前观测中恢复信道信息。然而，LS 方法的不足同样十分明显。由于它对噪声缺乏抑制机制，接收到的导频中一旦包含较强噪声，估计结果就会出现明显波动，从而影响后续均衡精度。因此，在低信噪比或信道条件较差的环境中，LS 方法往往只能提供较粗略的估计结果。

为了改善 LS 方法抗噪声能力不足的问题，本系统进一步研究了 MMSE 信道估计。MMSE 方法相较于 LS 的显著特点，在于它不仅利用当前导频观测值，还同时引入了信道统计特性和噪声方差信息，从均方误差最小的角度构建估计器。与 LS 直接依赖观测相比，MMSE 更强调“观测信息”和“先验信息”的综合利用，因此通常能够在噪声存在时获得更加平滑和稳定的估计结果。对于 OFDM 系统而言，MMSE 估计的意义在于，它能够更充分地利用多径信道在频域上的相关性以及噪声统计特征，从而在一定程度上抑制估计误差，提升均衡后的符号恢复质量。在本系统中，MMSE 信道估计所代表的不只是一个比 LS 更复杂的算法，更体现了一种典型的统计优化思想，即通过引入先验知识来换取更优的估计性能。当然，MMSE 方法也存在其固有局限，尤其是在实际应用中，准确获得信道协方差信息和噪声统计量并不总是容易的，而且其矩阵运算复杂度通常高于 LS，这些问题也构成了传统统计估计方法在工程实现中需要权衡的部分。

在 MMSE 基础上，系统还实现了 LMMSE 信道估计。LMMSE 可以看作是在线性 估计框架下对 MMSE 思想的进一步具体化和工程化。它同样以最小均方误差为目标，但强调估计过程在线性变换空间中的构造方式，因此在很多宽带通信系统中具有较好的适用性。LMMSE 的优势在于，它通常能够在性能与复杂度之间取得较为平衡的效果：相比简单的 LS，它具有更强的抗噪声和利用统计相关性的能力；相比完全意义上的最优估计，它又更容易实现和分析。在本系统中，LMMSE 方法并不是简单作为 MMSE 的重复版本存在，而是作为一种具有代表性的改进型线性估计方法参与对比，用于展示不同统计估计思路之间的层次差异。通过将 LS、MMSE 和 LMMSE 同时纳入系统仿真，可以较为完整地观察从基础导频估计到统计优化估计这一技术路径的演进过程，也能够使系统研究更具有层次性和说服力。

本系统最具研究特色的部分，是深度学习信道估计模块的引入。传统信道估计方法大多建立在明确的数学模型基础上，算法结构清晰、物理意义明确，但也往往受限于模型假设的准确性。一旦信道环境变得更加复杂，或者系统中存在传统模型难以精确描述的因素，基于固定先验的算法性能就可能受到限制。深度学习方法的提出，为信道估计问题提供了一种数据驱动的解决思路。其基本思想并不是直接从推导中构造闭式估计器，而是通过大量训练样本，让神经网络自动学习从接收端粗估计结果到真实信道响应之间的映射关系。在本系统中，深度学习网络以传统估计结果及其相关辅助特征作为输入，以理想信道响应作为监督标签，通过离线训练获得参数模型，再在在线仿真中用于对接收端信道估计进行修正和增强。

从技术层面看，本系统中的深度学习信道估计不仅仅是简单加入一个神经网络，而是尽可能结合通信问题本身的特点进行设计。例如，系统采用残差学习思想，不直接让网络从头预测完整信道响应，而是重点学习粗估计与理想信道之间的偏差，从而提高训练效率和收敛稳定性。与此同时，系统还结合了输入归一化处理，以减小不同样本在幅值尺度上的差异对网络训练造成的影响，并通过引入信噪比等辅助特征，使网络在不同噪声环境下能够采取不同的修正策略。这样的设计思路表明，本系统中的深度学习模块并非脱离通信背景的通用回归器，而是面向 OFDM 信道估计问题进行定制化构建的数据驱动估计器。其研究意义在于，通过与 LS、MMSE、LMMSE 等传统方法进行对比，探讨深度学习在标准化通信链路中能否通过特征学习进一步提升估计精度和系统性能。

在获得各类信道估计结果之后，系统进入接收端的均衡处理阶段。均衡的作用是利用估计得到的信道响应，对接收到的数据子载波进行幅度和相位补偿，使其尽可能恢复到发送时的理想调制状态。由于本系统采用 OFDM 结构，并在有循环前缀的前提下工作，因此接收端可以在频域中针对每个子载波独立进行单拍均衡。这种均衡方式与 OFDM 体制高度匹配，其复杂度相对较低，且便于直接观察信道估计误差对数据恢复效果的影响。可以说，在本系统中，均衡是连接“信道估计结果”和“最终误码性能”的关键桥梁。若信道估计较为准确，则均衡后星座点会更加集中，判决误差减小；若信道估计存在明显偏差，则均衡过程不仅无法有效补偿失真，反而可能进一步放大误差，导致误码率上升。因此，均衡模块虽然在结构上并不复杂，却是整个系统性能体现最直接的环节之一。

经过均衡处理后的接收符号，系统进一步执行 QPSK 解调与比特判决。QPSK 解调的本质，是根据均衡后星座点所在的复平面位置，恢复其对应的二进制信息。由于系统在发送端已经完成了确定的比特到星座点映射，因此接收端可以通过对实部和虚部符号的判决实现数据恢复。在这一过程中，星座点分布的紧凑程度直接决定了判决正确率，而这种紧凑程度又与前面的信道估计和均衡效果密切相关。系统通过将恢复得到的比特序列与发送端原始比特序列进行逐位比较，统计错误比特数量，并在不同信噪比条件下累计计算误码率。误码率是本系统最核心的性能指标，因为它直接反映了不同信道估计方法对通信可靠性的改善程度。相比单纯观察星座图或信道估计曲线，误码率评价更加客观，也更具有工程意义。

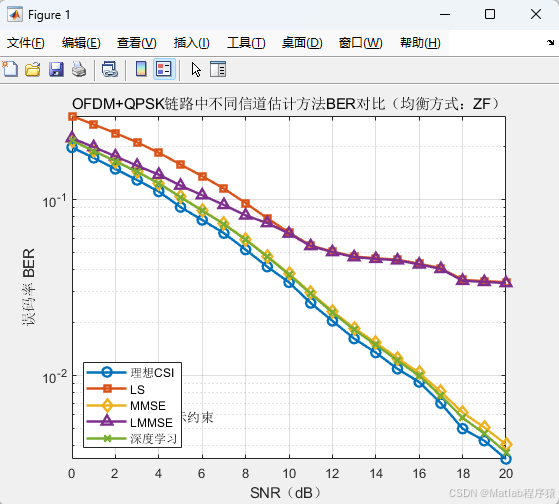

为了系统地比较不同算法的性能，本系统在一系列信噪比点下重复进行多帧仿真。通过这种方式，可以得到 LS、MMSE、LMMSE 和深度学习方法在不同噪声条件下的 BER 曲线。BER 曲线不仅能够反映各类方法在低信噪比和高信噪比条件下的总体性能差异，还能够揭示不同方法的适用区间和优势来源。一般而言，LS 方法由于噪声敏感性较强，误码率曲线往往较高；MMSE 和 LMMSE 方法凭借统计优化能力，通常能够在中低信噪比下获得更好的性能；深度学习方法则有可能在特定设计和训练条件下进一步缩小估计误差，改善误码表现。通过这些曲线的综合对比，系统可以较清晰地展示不同信道估计技术之间的相对性能层次，也使整个研究过程具有了较强的实验支撑。

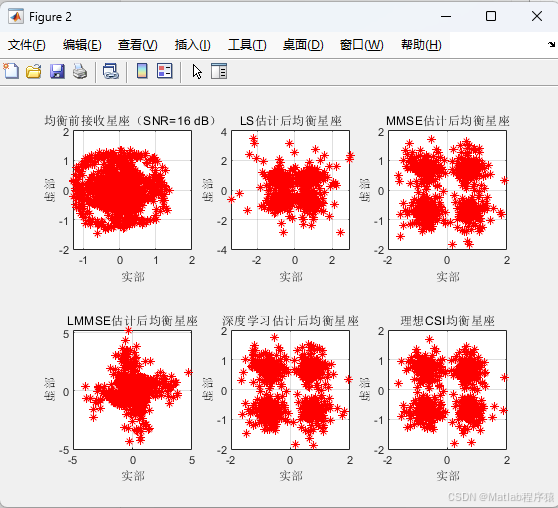

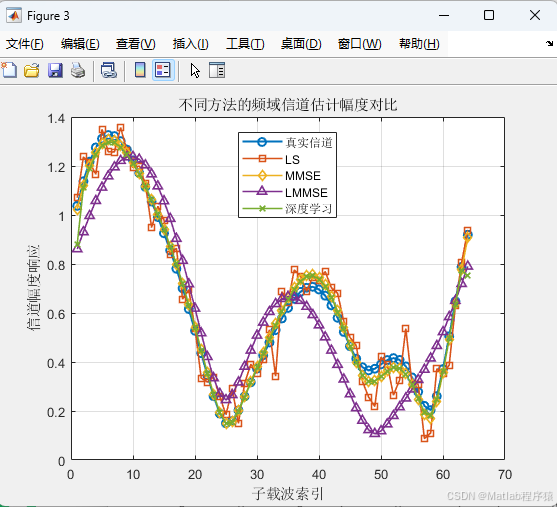

除误码率曲线之外，本系统通常还辅以星座图和信道响应图作为辅助分析手段。星座图用于直观观察不同估计方法和均衡结果下接收符号在复平面中的分布情况。理想情况下，QPSK 星座点应集中于四个固定位置，而实际系统中由于信道失真和噪声干扰，均衡前后的点云会出现扩散、旋转和偏移。对比 LS、MMSE、LMMSE 和深度学习估计后的星座图，可以较直观地解释误码率变化背后的原因。信道响应图则用于展示真实信道与各类估计信道在频域上的匹配程度，从而分析不同方法在估计精度上的差异。这些图形结果与 BER 曲线相互补充，使本系统不仅能够给出数值层面的性能评价，也能够从波形和几何分布角度提供更加直观的物理解释。

综上所述，本系统实现的是一个面向 OFDM+QPSK 宽带无线通信链路的完整仿真平台，其研究重点集中在信道估计与均衡问题上。系统从随机比特生成、QPSK 调制、OFDM 发射、循环前缀插入、瑞利多径与高斯噪声信道传输开始，经由导频辅助信道观测，分别采用 LS、MMSE、LMMSE 和深度学习方法完成信道估计，再通过频域单拍均衡、QPSK 解调和误码统计，对不同算法的性能进行系统比较。该系统不仅具有较完整的通信物理层结构，而且在方法设计上兼顾了经典模型驱动算法与新兴数据驱动算法之间的联系与差异。通过这一系统，可以较为全面地研究 OFDM 系统中信道估计精度、均衡质量与误码性能之间的相互关系，也能够为后续进一步扩展到更高阶调制、更复杂信道、更稀疏导频结构以及多天线场景奠定良好的仿真基础。从论文写作角度看，这套系统具有较强的完整性、层次性和研究意义，既能够支撑通信原理层面的分析，也能够体现深度学习方法在现代通信信号处理中的应用价值。

2、仿真结果演示

3、关键代码展示

略
