第一题

某企业大型配送控制中心一般采用自动化方式存取仓库内的货品，配送控制中心对货品的存取由两部分构成：其一，配送控制中心管理和调度多台配送车；其二，配送车根据指令从仓库货架上存取货品。

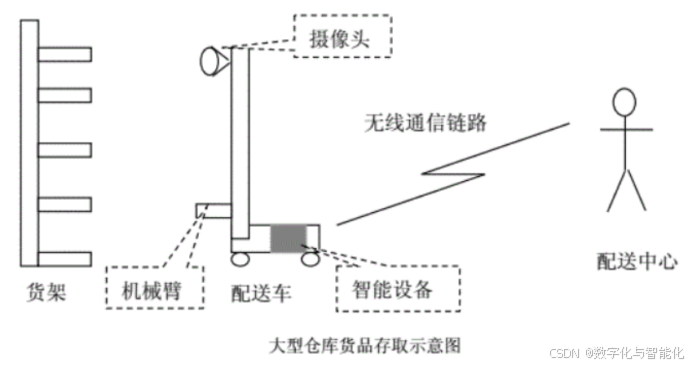

下图为某企业大型仓库货品存取示意图。图中配送车上安装有智能控制设备，通过视频接口接受图像数据，实行对货架位置的定位识别，然后将识别信息发送到配送控制中心。配送控制中心向配送车发送控制命令，将配送车上的货品放置到指定的货架位置，或从指定的货架位置上取出货品，装载到该配送车。

【问题1】

假设图1-1中的智能设备采用8051微处理器，该微处理器的定时器主频为12MHz。

该智能设备中的数据采集周期分别为10ms、15ms、1s，请给出：

（1）设备中定时器应设置的最大计时单位；

（2）8051定时器计数寄存器的初始值；

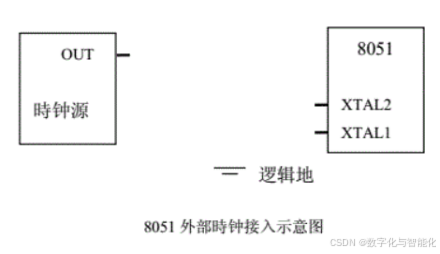

（3）若8051采用外部时钟接入方式，请完成下图中的连接方式。

解析：

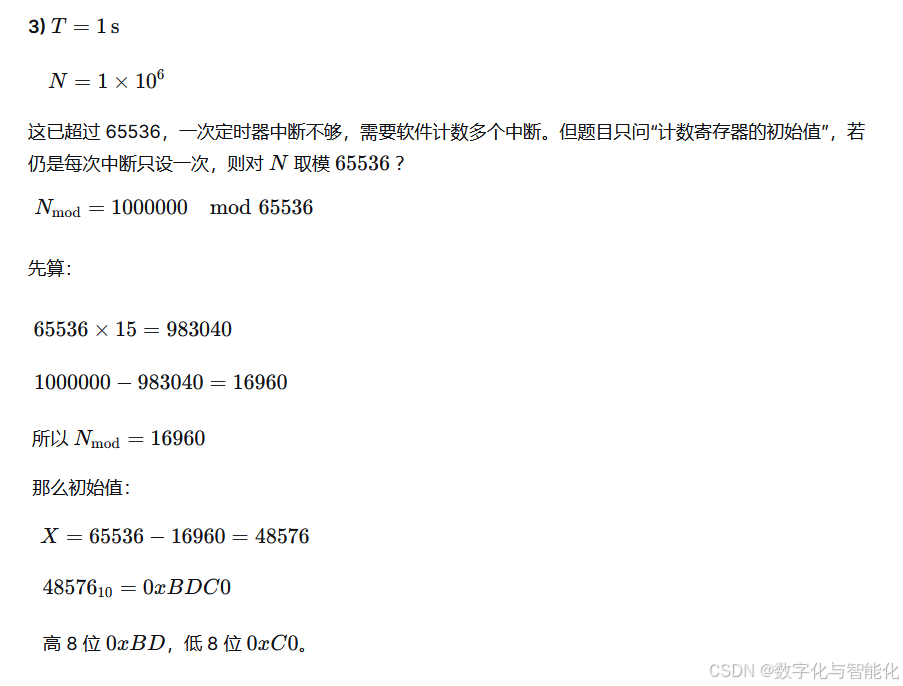

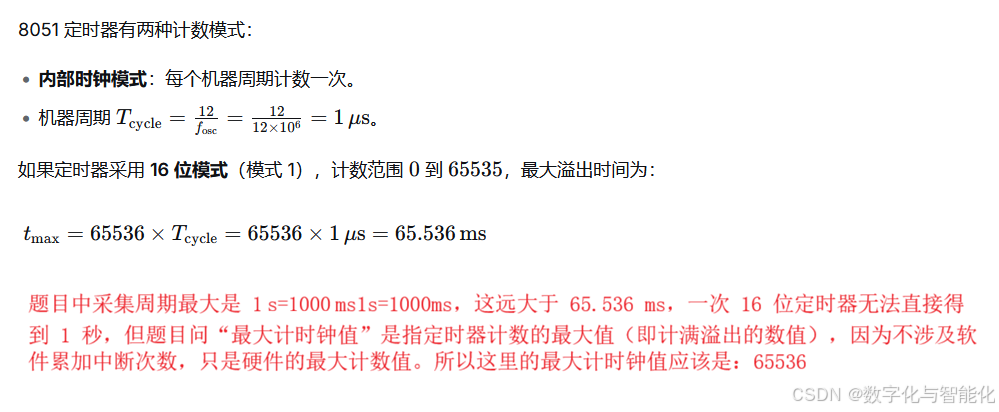

（1）设备中定时器应设置的最大计时单位

（2）8051定时器计数寄存器的初始值

（3）若8051采用外部时钟接入方式，请完成下图中的连接方式

8051 的定时器 0/1 可以工作在 外部计数模式（即 C/T=1），此时 T0 或 T1 引脚上的外部脉冲被计数，脉冲周期由外部信号决定。

若采用外部时钟输入，需将 C/T 位设为 1（选择计数器模式），并通过 T0（P3.4）或 T1（P3.5）引入外部脉冲。图 1-3 应画出：外部时钟信号接到 T0 或 T1 引脚，配合 GATE 等控制位的连接（GATE=0 时，TRx 直接启动计数；GATE=1 时，还要 INTx 引脚为高电平才能启动）。

由于题干没给具体外部信号，但连接方式应是：

    外部时钟信号接至 P3.4/T0 或 P3.5/T1

    根据需要选 GATE 是否由 INTx 控制启动，但一般题目默认简单启动（GATE=0），只需 TRx=1 就计数

连接图示可示意为：

    外部时钟源 CLKextCLKext​ → T0 引脚

    相关控制位在程序中设定

【问题 2】

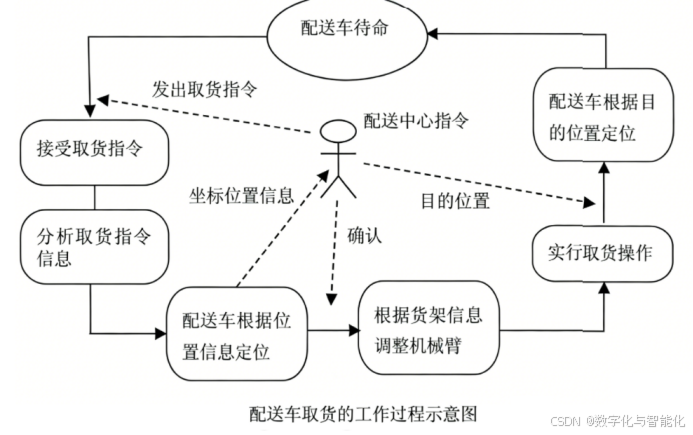

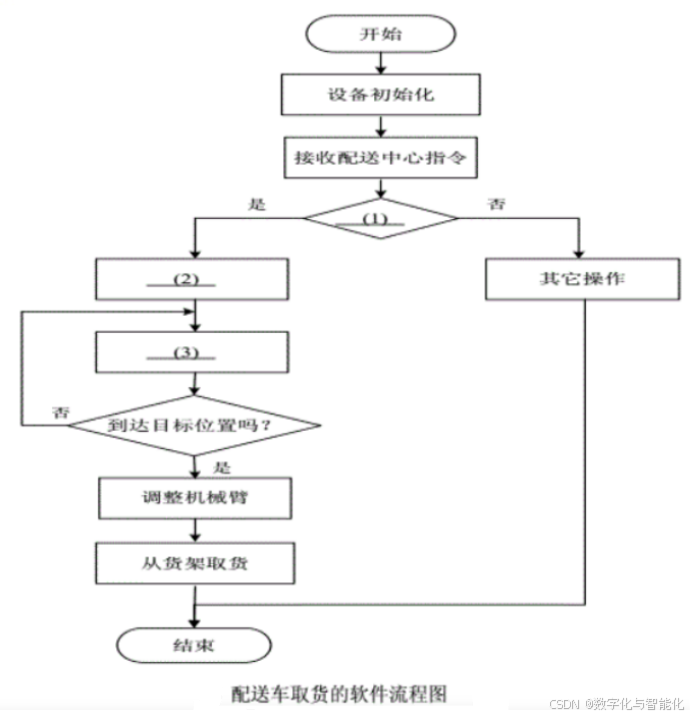

根据下图所示的配送车取货的工作过程示意图，得到图 1-4 所示的配送车取货软件流程图，请在图中的_(n) 处填入合适的内容。

解析：

（1）分析取货指令

（2）根据位置信息定位

（3）到达目标位置吗？

【问题3】

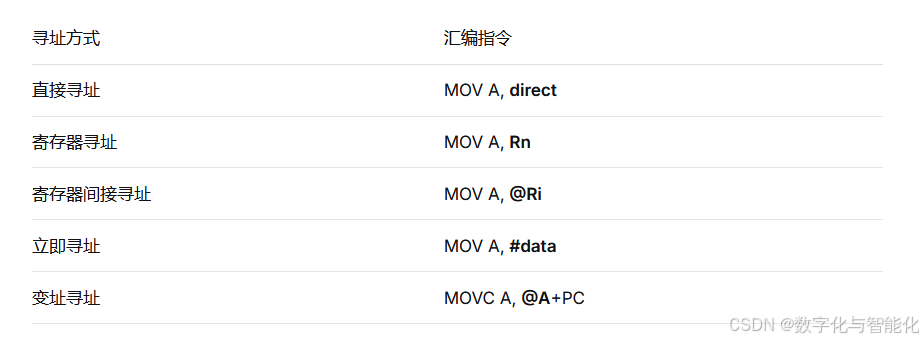

按照你对8051微处理器的理解，填写表1-1中的（1）～（5）空格, 完成表中给出的5种寻址方式的指令格式。

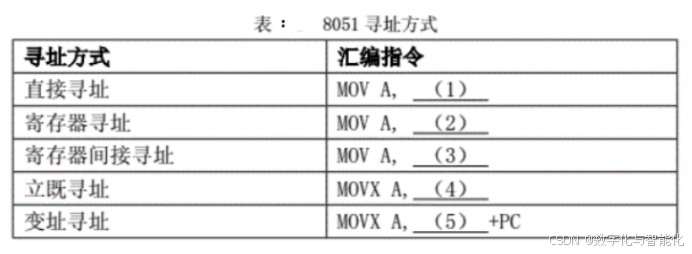

表： 8051寻址方式

注：

MOV：将存储器的内容取到累加器中

A：累加器

Ri：通用寄存器

PC：程序计数器

DPTR：间址寄存器

解析：

根据 8051 微处理器的指令格式，表中所列各寻址方式的正确填写如下：

（1）直接寻址
    MOV A, 30H（或任意直接地址，如 direct）
    对应 (1)：direct（例如 30H）

（2）寄存器寻址
    MOV A, R0（或 R1～R7）
    对应 (2)：R0（或 Rn）

（3）寄存器间接寻址
    MOV A, @R0（或 @R1）
    对应 (3)：@R0（或 @Ri）

    立即寻址
（4）MOV A, #30H（或 #data）
    对应 (4)：#data（或 #30H 格式）

（5）变址寻址
    MOVC A, @A+PC（或 MOVC A, @A+DPTR，题中已写 +PC）
    对应 (5)：@A（即 MOVC A, @A+PC 中的 @A）

第二题

阅读如下有关嵌入式软件测试的论述，回答问题1至问题3，将解答填入答题纸的对应栏内。

某嵌入式软件主要用于控制飞机起落架。飞机起落架的可靠性直接关系着机载人员的人身安全。根据载机设备对软件可靠性规定，一般将软件分为3级：关键级软件、重要级软件和一般软件。由于该嵌入式软件被定义为关键软件，规定按关键级软件进行测试。

【例题1】

请根据测试规定，简要阐明语句覆盖、判定覆盖、条件覆盖、判定/条件覆盖、条件组合覆盖的含义。

语句覆盖
设计若干测试用例，使得程序中的每条可执行语句至少被执行一次。
优点：简单。
缺点：覆盖准则弱，可能遗漏分支逻辑错误。

判定覆盖（分支覆盖）
设计测试用例，使得每个判定的真分支和假分支都至少执行一次。
覆盖了分支结果，但不一定覆盖每个条件的所有取值。

条件覆盖
设计测试用例，使得每个条件的可能取值（真/假）至少出现一次。
注意：不一定满足判定覆盖。

判定/条件覆盖
同时满足判定覆盖和条件覆盖，即每个判定的所有可能结果都出现一次，且每个条件的所有可能结果也都出现一次。
但仍可能遗漏条件的组合情况。

条件组合覆盖
设计测试用例，使得每个判定中所有条件的各种可能组合都出现至少一次。
是逻辑覆盖中覆盖程度最高的。

【例题2】

根据本题所示的软件关键级别，回答该软件需要做哪几项覆盖测试？规定的覆盖率指标是多少？假如是一般级软件，应做哪几项覆盖测试？

根据常见航空/嵌入式关键软件标准（如 DO-178B/C），不同软件等级（A级为关键，B级为重要，C/D/E 为一般）有不同结构覆盖要求：

    关键级软件（A级）：

        结构覆盖要求最高，通常需要 修改条件/判定覆盖（MC/DC）。

        若题目选项里没有 MC/DC 而只有经典五类覆盖，则选 条件组合覆盖 为最高要求。

        覆盖率指标：100%。

    一般级软件：

        可以只需要 语句覆盖 或 判定覆盖 加上一些其他分析。

        若题目没有明确区分更细的等级，则“一般级”按题中“一般软件”定为：语句覆盖 + 判定覆盖（或仅语句覆盖），覆盖率指标可能是 100% 或根据标准降低要求，但结合本题答案格式，一般软件也要做到 100% 语句覆盖。

【例题3】

在软件单元测试中，重要测试对象是软件模块，假如被测程序中有多处调用了其他过程代码，测试中应怎样处理这些功能的引用？软件的性能测试在测试工作的哪个阶段进行？

第一问：

    单元测试时，如果被测单元调用了其他过程（函数/子程序），一般用 桩模块（Stub） 来代替被调用的过程。

    桩模块模拟被调用过程的功能，可以返回指定的数据，以便隔离被测单元、测试其逻辑。

第二问：

    性能测试通常在 集成测试阶段 或 系统测试阶段 进行。

    单元测试阶段通常不进行性能测试，因为功能未完整集成，环境不足以反映真实性能。

    不过具体到本题，常见软件测试流程中：性能测试在系统测试阶段进行。

第三题

某计算机中断系统有4级中断I₁、I₂、I₃和I₄，中断响应的优先次序为I₁→I₂→I₃→I₄，即先响应I₁，再响应I₂，……，最后响应I₄。每级中断对应一个屏蔽码，屏蔽码中某位为"1"表示禁止中断（关中断），若为"0"则表示允许中断（开中断）。各级中断处理程序与屏蔽码的关系如表所示。

【问题1】

若 ti 时刻 I1、I2 和 I4 级同时产生中断，在各中断处理完毕后，tj​ (ti​<tj​) 时刻发出 I3 级中断申请，CPU 为 I3 服务时，I1 级发出请求，在 CPU 为 I1 服务时，I2 级发出请求。请参照下图所示的格式，画出 CPU 的运行轨迹。

解析：

（1）初始条件分析

中断系统有 4 级中断 I1,I2,I3,I4，响应优先级是 I1>I2>I3>I4（即 I1I最优先）。
屏蔽码：

    I1​ 的屏蔽码：1111→ 关所有中断

    I2的屏蔽码：0111 → 只允许 I1​ 中断（I2 执行时若 I1 来，就中断它）

    I3​ 的屏蔽码：0011 → 允许 I1,I2​ 中断（I3 执行时若 I1​ 或 I2​ 来，就中断它）

    I4​ 的屏蔽码：0001 → 允许 I1,I2,I3 中断（I4​ 执行时若 I1,I2,I3​ 来，就中断它）

注意：屏蔽码是在中断处理程序内设定的，决定了在它执行期间允许哪些更高级的中断。

第一段时间：ti 时刻 I1,I2,I4 同时请求

响应优先级是 I1>I2>I3>I4，所以：

    ti 时，同时有 I1,I2,I4请求，先响应 I1，进入 I1 程序。

    I1 屏蔽码 1111，意味着关所有中断，所以 I2,I4挂起。

    I1执行完，返回时检测到还有挂起的 I2 和 I4，这时 I2​ 优先级高于 I4​，所以先响应 I2。

    进入 I2​ 程序，I2​ 屏蔽码 0111，只允许 I1​ 中断（但此时 I1​ 刚结束，没有再来 I1​），所以 I2​ 执行期间不被中断，直到完成。

    I2 结束后，检测到还有 I4​ 挂起，进入 I4​ 程序。

    I4 屏蔽码 0001，允许 I1,I2,I3​ 中断，但当前没有 I1​,I2​,I3​ 请求，所以 I4​ 执行完。

所以第一波中断 I1,I2,I4I 处理完成，次序：
I1→I2→I4

无嵌套（因 I1​ 关中断，I2​ 时无 I1​，I4​ 时无 I1,I2,I3I打断）。

tj​ 时刻 I3 请求

当 I4 结束返回正常程序后，在 tj​ 时刻 I3​ 请求。

CPU 响应 I3​。

CPU 为 I3​ 服务时，I1​ 请求

I3​ 的屏蔽码是 0011，允许 I1​,I2​ 中断。

所以 I1​ 请求（比 I3​ 优先级高）发生时，立即中断 I3​ 的执行，进入 I1​ 程序。

 CPU 为 I1​ 服务时，I2​ 请求

I1​ 的屏蔽码是 1111，关所有中断，所以 I2​ 请求此时不会被响应，只能挂起。

I1​ 执行完，返回后，检测到挂起的 I2​ 和中断的 I3​ 都未完成。
不过 I3​ 是被中断的，必须等 I1​ 返回 I3​ 执行，但在 I1​ 返回时，中断返回点是在 I3​ 程序内，但返回后 I3​ 会被重新执行（因为是恢复现场），此时已无 I1​ 请求，但 I2​ 请求存在。

所以 I1​ 结束后，恢复 I3​ 前，系统会先响应更高优先级的挂起中断 I2​ 吗？

这里要明确：在 I1​ 返回后，

    硬件会自动检查比当前优先级（I1​ 返回时回到 I3​ 的执行）更高或同级的挂起中断，按优先顺序响应。

    当前返回点是 I3​ 内部，I3​ 优先级低于 I2​，但 I2​ 优先级高于 I3​，所以从 I1​ 返回到 I3​ 程序之前，会先响应 I2​（如果 I2​ 挂起且未被屏蔽）。

    当前屏蔽码是 I3​ 的 0011，允许 I1,I2​ 中断。

所以：

I1​ 完成 → 返回 I3​ 时，有 I2​ 挂起且优先级高于 I3​，于是立即响应 I2​，嵌套在 I3​ 内（I2​ 屏蔽码 0111），此时 I3​ 被二次挂起（准确说是仍然挂起没执行完）。

I2​ 执行完后，返回 I3​，I3​ 继续执行到结束。

我们按横轴时间从左到右，中断请求和处理过程如下：

    开始正常程序，ti​ 时 I1​,I2​,I4​ 同时请求 → 响应 I1​ → 执行 I1​ 完 → 响应 I2​ → 执行 I2​ 完 → 响应 I4​ → 执行 I4​ 完 → 回正常程序。

    正常程序到 tj​，I3​ 请求 → 响应 I3​ → 执行 I3​ 期间，I1​ 请求 → 嵌套 I1​ → I1​ 执行期间，I2​ 请求（挂起） → I1​ 完 → 返回 I3​ 前，检测到 I2​ 挂起且优先级高于 I3​，立即响应 I2​ → 执行 I2​ → 返回 I3​ → 继续 I3​ 到结束 → 回正常程序。

其中第一次 I1, I2, I4 是顺序处理，无嵌套；第二次 I3, I1 嵌套，I1 时 I2 挂起，I1 结束后 I2 嵌套到 I3（即 I2 在 I3 内部执行）。

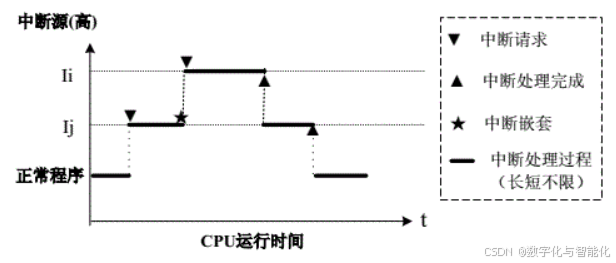

按照题干图例格式，嵌套的竖线应表示：

    I3 开始时画一个中断请求的起点（竖线），然后 I1 嵌套在 I3 内（画一个从 I3 左边界到 I3 执行再向下到 I1 的弧线，表示打断），I1 的屏蔽码 1111 导致 I2 只能挂起（在 I1 内部画 I2 请求标志线在 I1 范围内，但不嵌套到 I1，而是等 I1 结束，从 I3 被打断点再进 I2）。

自己实现图形绘制，但运行轨迹结构就是：

时间轴：

    正常 → 进入 I1 → 进 I2 → 进 I4 → 返回正常

    正常 → 进 I3 → 进 I1（嵌套，I1 内收到 I2 请求但被屏蔽）→ 返回 I3（此时进 I2 嵌套在 I3 内）→ I2 完回 I3 → I3 完回正常

【问题 2】

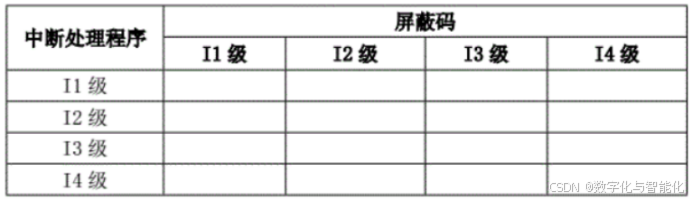

若将中断优先次序设置为 I1 → I4 → I2 → I3，即先响应 I1，再响应 I4，再响应 I2，最后响应 I3。请重新设置各级的屏蔽码，填写下表 。

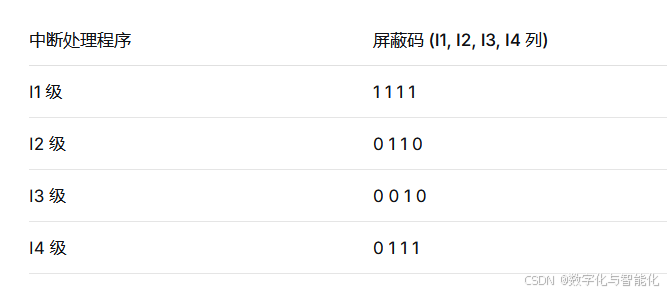

解析：

题目新指定的中断响应优先级（即硬件排队优先级）改为：
I1→I4→I2→I3

意思是：硬件排队电路会先响应 I1​（最高），然后 I4（次高），然后 I2（第三），然后 I3​（最低）。

屏蔽码的作用是：在某个中断处理程序内部，如果来一个更高级的中断（按新优先级定义），CPU 是否允许它打断当前程序。

规则：屏蔽码某位为“1”表示禁止该位对应的中断（关中断），为“0”表示允许中断。一般写屏蔽码时，某中断程序的屏蔽码应该禁止所有比它优先级低的中断，允许所有比它优先级高的中断。

屏蔽码设计原则

对于中断处理程序 Ix​，它的屏蔽码中的第 y 位（对应 Iy​ 中断）的值应该：

    如果 Iy​ 的优先级 高于 Ix​，则允许中断，即屏蔽码该位 = 0。

    如果 Iy​ 的优先级 低于或等于 Ix​，则禁止中断，即屏蔽码该位 = 1。

（因为如果 Iy​ 优先级低或相等，在 Ix​ 中不应被响应，避免同级嵌套或低优先级打断高优先级。）

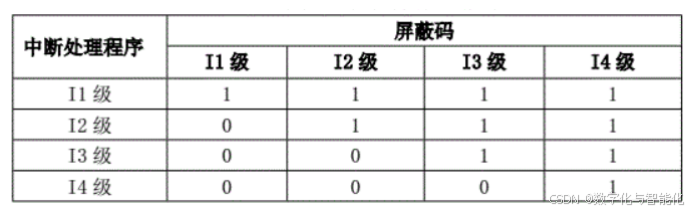

按新优先级确定屏蔽码

优先级（高→低）：I1>I4>I2>I3​。

(1) 中断处理程序 I1

    I1 优先级最高，比它高的没有，所以它对 I4,I2,I3​ 应该禁止（1），对自身禁止（1，因为同优先级一般不嵌套）。
    屏蔽码 1111。

(2) 中断处理程序 I4

优先级：I4​ 比 I1​ 低，比 I2,I3​ 高。

    对 I1​：比它高 → 允许 (0)

    对 I4​：自身 → 禁止 (1)

    对 I2​：比它低 → 禁止 (1)

    对 I3​：比它低 → 禁止 (1)

所以 I4 的屏蔽码  0111。

(3) 中断处理程序 I2​

优先级：比 I1 低，比 I4 高，比 I3 高。

    对 I1：允许 (0)

    对 I2：自身禁止 (1)

    对 I3：禁止（因为比它低）(1)

    对 I4：允许（因为 I4 优先级比 I2 高）(0)

所以按列顺序 (I1,I2,I3,I4)：
I1:0, I2:1, I3:1, I4:0 → 码 0110

(4) 中断处理程序 I3I3​

优先级最低，比它高的有 I1, I4, I2。

    对 I1：允许 (0)

    对 I2：允许 (0)

    对 I3：自身禁止 (1)

    对 I4：允许 (0)

按列顺序 (I1,I2,I3,I4)：
I1:0, I2:0, I3:1, I4:0 → 码 0010

第四题

在实时系统中，许多控制软件需要将数据封装到一个数据结构中，以节省存储空间。对于位操作，使用汇编语言实现其访问比较容易，但会增加编程难度，因此目前普遍采用 C 语言实现。使用高级语言编程要特别注意结构的存储格式以及编译器的特性。本题所使用的编译器对变量按声明顺序分配地址。分析下图所示的 C 语言代码，回答如下问题。

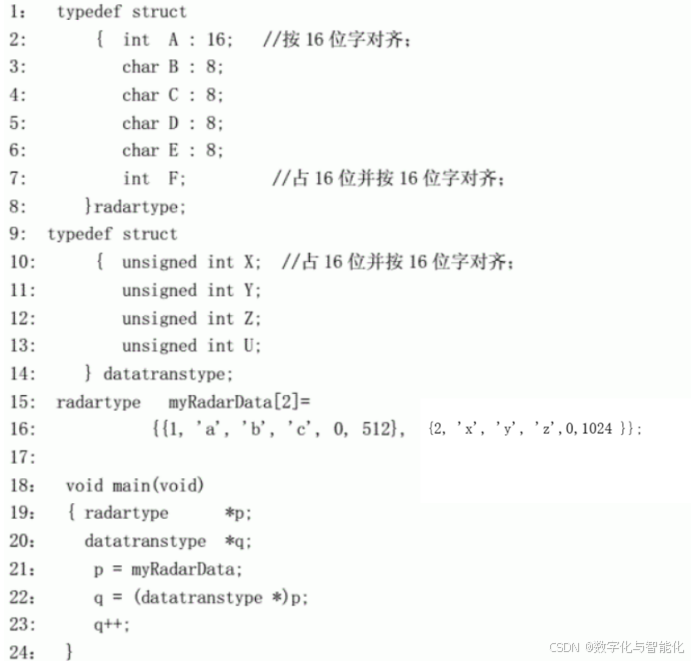

typedef struct

{

    int A : 16; //按 16 位字对齐;

    char B : 8;

    char C : 8;

    char D : 8;

    char E : 8;

    int F; //占 16 位并按 16 位字对齐;

}

radartype;

typedef struct

{

    unsigned int X; //占 16 位并按 16 位字对齐;

    unsigned int Y;

    unsigned int Z;

    unsigned int U;

}

datatranstype;

radartype myRadarData[2]={{1, 'a', 'b', 'c', 0, 512}, {2, 'x', 'y', 'z',0,1024 }};

void main(void)

{

    radartype *p;

    datatranstype *q;

    p = myRadarData;

    q = (datatranstype *)p;

    q++;

}

【问题 1】

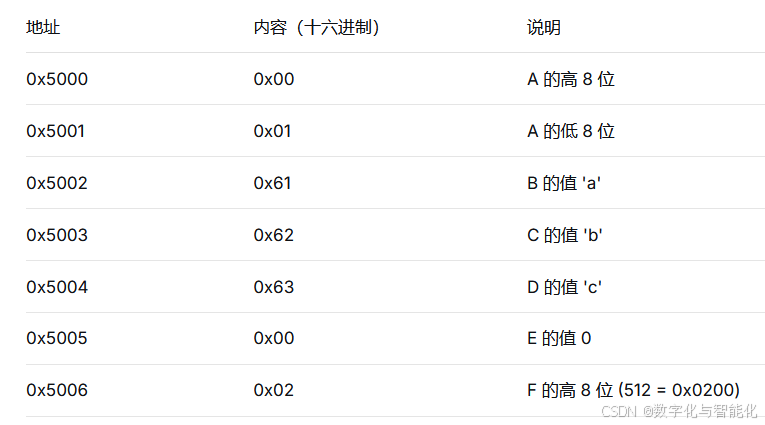

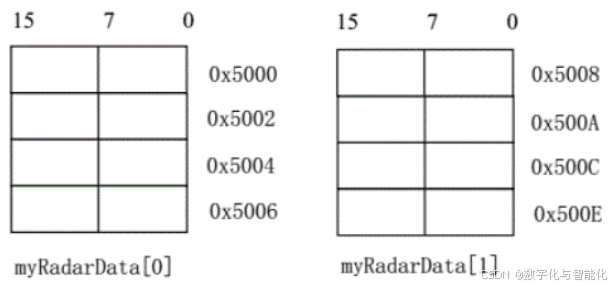

假如处理机按 16 位以大端方式 (big_endian) 编址，请在下图所示的存储器图表中填入 myRadarData 数据的存储内容 (十六进制表示) 。

解析：

1. 分析结构定义

typedef struct {
    int A : 16;       // 占 16 位（2 字节），按 16 位字对齐
    char B : 8;       // 占 8 位（1 字节）
    char C : 8;       // 占 8 位（1 字节）
    char D : 8;       // 占 8 位（1 字节）
    char E : 8;       // 占 8 位（1 字节）
    int F;            // 占 16 位（2 字节），按 16 位字对齐
} radartype;

注意：题中说“int 占 16 位”，所以 int = 2 字节。
int A : 16 也是 2 字节，按字对齐（即起始地址为偶数）。

结构大小（按成员顺序分配地址，且 16 位对齐，即每个成员地址必须是偶数）：

    A：2 字节，起始地址 0x5000（假设）

    B：1 字节，起始地址 0x5002
    （因为在 0x5001 不是 16 位对齐成员，不需要填充，但 char 在 C 中可任意字节对齐；如果按严格字对齐，char 不要求偶数，但这里 0x5002 是偶数，直接放 B）

    C：1 字节，起始地址 0x5003

    D：1 字节，起始地址 0x5004

    E：1 字节，起始地址 0x5005

    F：2 字节，但必须按 16 位字对齐，即起始地址必须是偶数。
    上一个成员 E 地址是 0x5005，下一个可用偶数是 0x5006，所以 F 从 0x5006 开始，占 0x5006–0x5007。

所以 radartype 总大小 = 0x5000–0x5007 共 8 字节。

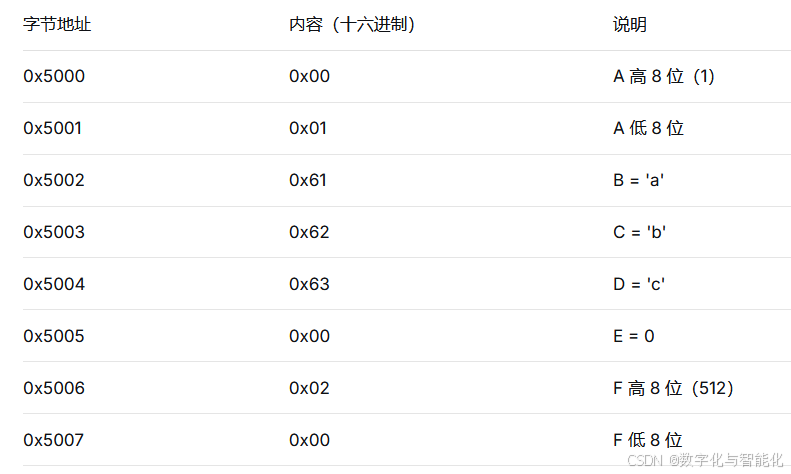

检查结构体布局（字节地址）：
A: 0x5000 0x5001
B: 0x5002
C: 0x5003
D: 0x5004
E: 0x5005
F: 0x5006 0x5007

2. 初始数据

radartype myRadarData[2] = {
    {1, 'a', 'b', 'c', 0, 512},
    {2, 'x', 'y', 'z', 0, 1024}
};

数据值（注意 C 语言大小端影响内存内容）：

    int A 是 16 位，值 1 → 0x0001（高 0x00，低 0x01）

    char B = 'a' → ASCII 0x61

    char C = 'b' → 0x62

    char D = 'c' → 0x63

    char E = 0 → 0x00

    int F = 512 → 0x0200（高 0x02，低 0x00）

3. 大端存储（big_endian）

大端模式下，16 位数据的高 8 位放在低地址，低 8 位放在高地址。

myRadarData[0] 字节地址（假设起始地址 0x5000）：

myRadarData[1] 紧随其后，起始地址 0x5008（因为 radartype 大小为 8 字节）。

数据 {2, 'x', 'y', 'z', 0, 1024}：

    int A = 2 → 0x0002（高 0x00，低 0x02）

    char B = 'x' → 0x78

    char C = 'y' → 0x79

    char D = 'z' → 0x7A

    char E = 0 → 0x00

    int F = 1024 → 0x0400（高 0x04，低 0x00）

大端存储：

题目给的图是（每行是 16 位字，并排高 8 位+低 8 位）：

    0x5000 一行 = 0x5000 (高) + 0x5001 (低)

    0x5002 一行 = 0x5002 + 0x5003

    0x5004 一行 = 0x5004 + 0x5005

    0x5006 一行 = 0x5006 + 0x5007
    这是 myRadarData[0] 的 4 个字（共 8 字节）

    0x5008 一行 = 0x5008 + 0x5009

    0x500A 一行 = 0x500A + 0x500B

    0x500C 一行 = 0x500C + 0x500D

    0x500E 一行 = 0x500E + 0x500F
    这是 myRadarData[1] 的 4 个字（共 8 字节）：

【问题2】

在图 所示的程序中，第 22 行的语句执行完毕后，下列语句的结果是多少？请将应填入 (n) 处的内容写在答题纸的对应栏中。

q−>X=(1)​

q−>Y=(2)​

q−>Z=(3)​

q−>U=(4)

若再执行一次 q++，则下列语句的结果又是多少？请将应填入 (n) 处的内容写在答题纸的对应栏中。

q−>X=(5)​

q−>Y=(6)​

q−>Z=(7)​

q−>U=(8)

解析：

radartype 大小已知为 8 字节，结构体成员在内存中的位置（按大端 16 位机，地址以字节为单位）：

myRadarData[0]（起始地址 0x5000）：

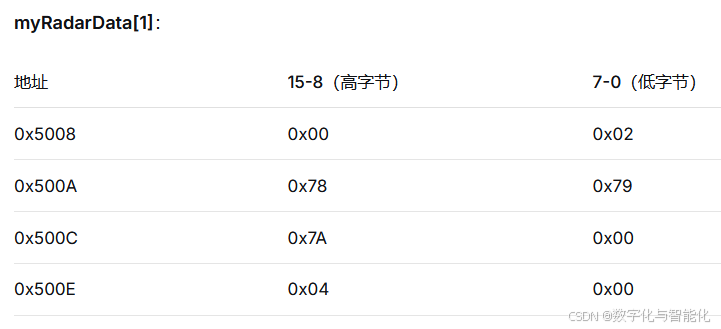

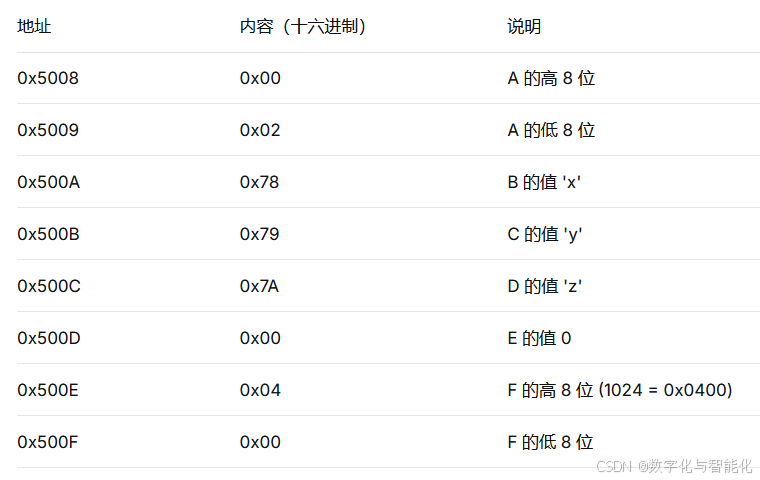

myRadarData[1]（起始地址 0x5008）：

第一次 q++ 之前

p = myRadarData;                 // p 指向 0x5000
q = (datatranstype *)p;          // q 也指向 0x5000，但按 datatranstype 解释
q++;                             // q 增加 1 个 datatranstype（8 字节）

所以执行后 q 指向 0x5008（即 myRadarData[1] 的起始地址）。

第一次 q++ 后的 datatranstype 视图

datatranstype 结构：

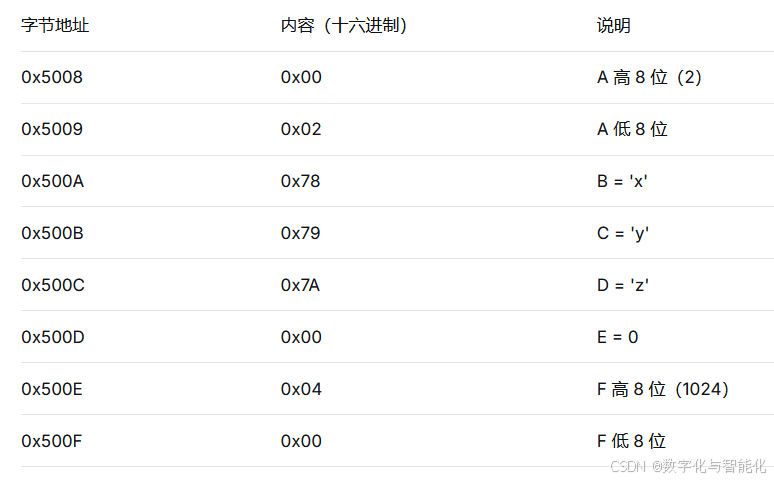

• X: 0x5008–0x5009

• Y: 0x500A–0x500B

• Z: 0x500C–0x500D

• U: 0x500E–0x500F

在大端模式下，从连续字节构造 16 位无符号整数：

(1) X:
0x5008 = 0x00, 0x5009 = 0x02 → 大端值 = 0x0002 = 2

(2) Y:
0x500A = 0x78, 0x500B = 0x79 → 大端值 = 0x7879

(3) Z:
0x500C = 0x7A, 0x500D = 0x00 → 大端值 = 0x7A00

(4) U:
0x500E = 0x04, 0x500F = 0x00 → 大端值 = 0x0400 = 1024

再执行一次 q++

q 当前指向 0x5008，再加一个 datatranstype（8 字节）：
q 指向 0x5010（即 myRadarData[2] 的起始地址，如果存在）。

但在原题中，myRadarData 只有 2 个元素，所以 0x5010 是数组外的地址，指向未定义数据。
不过题目可能是想我们忽略越界，认为下一个 radartype 按同样模式存放，即 myRadarData[2] 的 A=3, B='p', C='q', D='r', E=0, F=2048 这样连续的假想数据。

最终答案

第一次 q++ 后：
(1) 2
(2) 0x7879
(3) 0x7A00
(4) 1024

第二次 q++ 后：
(5) 3
(6) 0x7071
(7) 0x7200
(8) 2048

【问题 3】

内存空间常划分代码段（text）、数据段（data）、bss 段（bss）、堆区（heap）和栈区（stack），那么图 中 myRadarData 数组的存储空间应分配在哪段中？指针变量 p、q 应分配在哪段中？

解析：

C 程序的内存布局（典型嵌入式/裸机环境）

通常：

    代码段（text）：存放机器指令、常量（如字符串字面量），只读。

    数据段（data）：存放已初始化的全局变量、静态变量。

    bss 段：存放未初始化或初始化为 0 的全局变量、静态变量（程序启动时清零）。

    堆（heap）：动态分配（malloc / new）。

    栈（stack）：局部变量、函数参数、返回地址。

分析 myRadarData

radartype myRadarData[2] = {
    {1, 'a', 'b', 'c', 0, 512},
    {2, 'x', 'y', 'z', 0, 1024}
};

    定义在函数 main 外部（全局作用域）。

    已初始化（有明确的初值）。

    不在任何函数内，不是 static 局部，也不是 auto。

因此 myRadarData 分配在 数据段（data）。

 指针变量 p, q
void main(void)
{
    radartype *p;
    datatranstype *q;
    ...
}

    定义在 main 函数内部，是局部变量。

    没有 static 修饰，所以是自动存储期（auto）。

    存储在栈上。

p, q 分配在 栈区（stack）。
