实验准备：在eNSP内新建拓扑，搭建下图的网络结构

实验要求：

1、除R5的环回地址固定以外，整个其他所有网段基于192.168.1.0/24进行合理的IP地址划分子网划分的基本方法

2、R1-R4每个路由器存在两个环回接口，用于模拟连接PC网段；地址也在192.168.1.0/24这个网络范围内

3、R1-R4上不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问

4、全网可达，尽量减少每台路由器，路由表条目数量，避免环路出现

5、R4与R5间，正常1000M链路通信，故障时自动改为100M

一、实验拓扑与 IP 地址规划

1. 网络拓扑结构

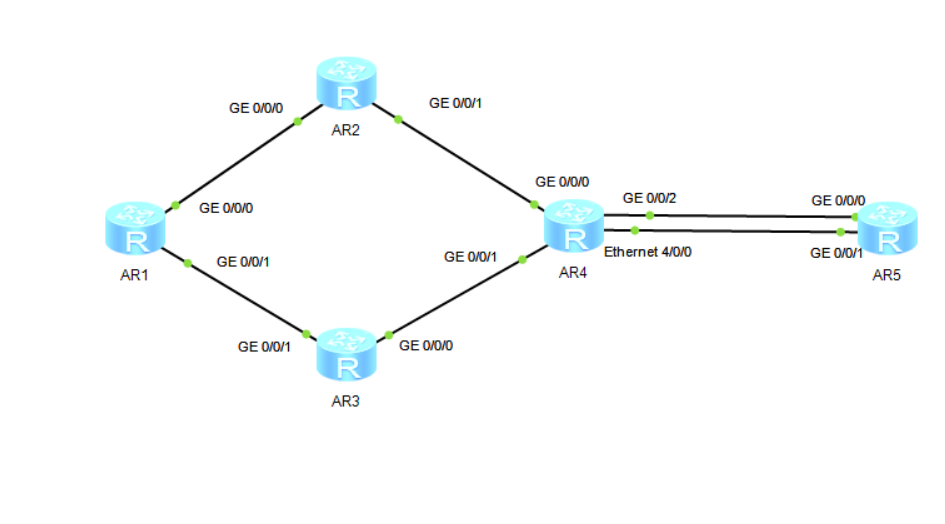

本次实验采用双核心+接入的拓扑，共 5 台华为 AR 路由器，链路连接如下（贴合真实企业内网架构）：

• AR1：分别与 AR2（GE 0/0/0）、AR3（GE 0/0/1）直连，作为双链路接入核心的节点。

• AR2：分别与 AR1（GE 0/0/0）、AR4（GE 0/0/1）直连，承担部分流量转发。

• AR3：分别与 AR1（GE 0/0/1）、AR4（GE 0/0/0）直连，与 AR2 形成双核心冗余。

• AR4：分别与 AR2、AR3、AR5 直连，其中 AR4-AR5 为双链路（GE 0/0/2 + Ethernet 4/0/0），作为全网核心转发节点。

• AR5：与 AR4 双链路直连，作为终端网段模拟节点，配置环回接口用于连通性验证。

2. IP 地址规划表

为避免网段冲突、提升路由转发效率，采用分层规划策略：点到点直连链路用 /30 掩码（仅 2 个可用 IP，节省地址），环回接口用 /28 掩码（独立子网，满足多环回测试需求），后续通过路由聚合精简路由表。具体规划如下：

路由器	接口	IP地址/掩码	对端设备/接口	用途
AR1	GE 0/0/0	192.168.1.1/30	AR2 GE 0/0/0	AR1-AR2 直连
AR1	GE 0/0/1	192.168.1.5/30	AR3 GE 0/0/1	AR1-AR3 直连
AR1	LoopBack 0	192.168.1.33/28	-	环回测试
AR1	LoopBack 1	192.168.1.49/28	-	环回测试
AR2	GE 0/0/0	192.168.1.2/30	AR1 GE 0/0/0	AR2-AR1 直连
AR2	GE 0/0/1	192.168.1.9/30	AR4 GE 0/0/0	AR2-AR4 直连
AR2	LoopBack 0	192.168.1.65/28	-	环回测试
AR2	LoopBack 1	192.168.1.81/28	-	环回测试
AR3	GE 0/0/0	192.168.1.13/30	AR4 GE 0/0/1	AR3-AR4 直连
AR3	GE 0/0/1	192.168.1.6/30	AR1 GE 0/0/1	AR3-AR1 直连
AR3	LoopBack 0	192.168.1.113/28	-	环回测试
AR3	LoopBack 1	192.168.1.97/28	-	环回测试
AR4	GE 0/0/0	192.168.1.10/30	AR2 GE 0/0/1	AR4-AR2 直连
AR4	GE 0/0/1	192.168.1.14/30	AR3 GE 0/0/0	AR4-AR3 直连
AR4	GE 0/0/2	192.168.1.17/30	AR5 GE 0/0/0	AR4-AR5 链路1（主）
AR4	Ethernet 4/0/0	192.168.1.21/30	AR5 GE 0/0/1	AR4-AR5 链路2（备）
AR4	LoopBack 0	192.168.1.129/28	-	环回测试
AR4	LoopBack 1	192.168.1.145/28	-	环回测试
AR5	GE 0/0/0	192.168.1.18/30	AR4 GE 0/0/2	AR5-AR4 链路1（主）
AR5	GE 0/0/1	192.168.1.22/30	AR4 Ethernet 4/0/0	AR5-AR4 链路2（备）
AR5	LoopBack 0	5.5.5.1/24	-	环回测试（末端网段）

二、实验分步配置与验证

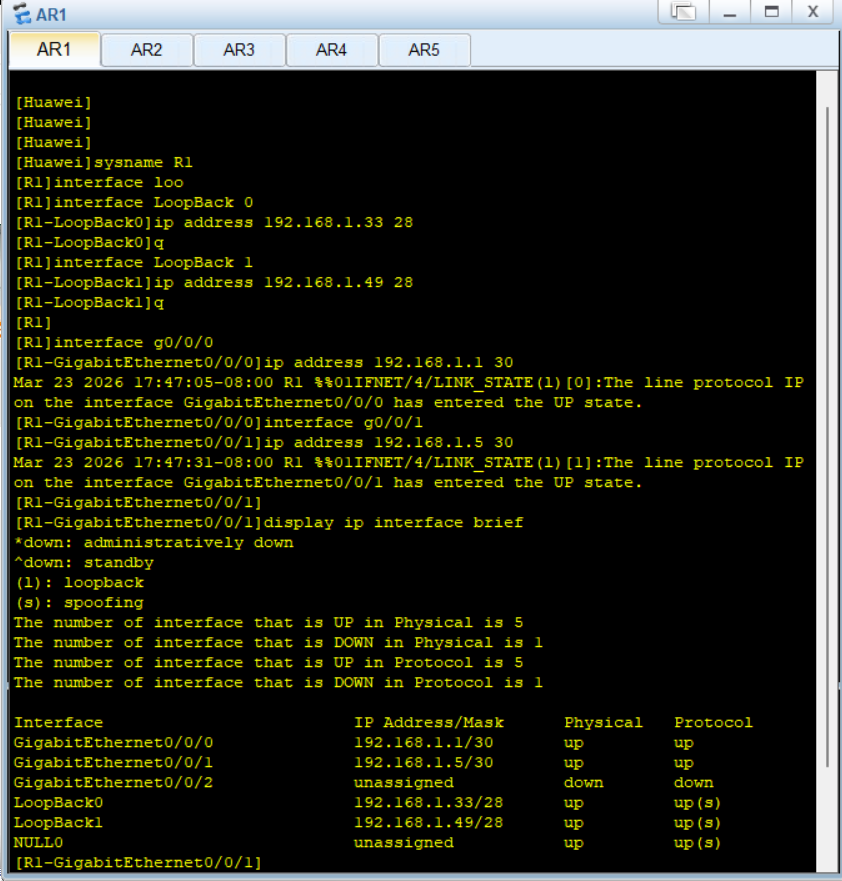

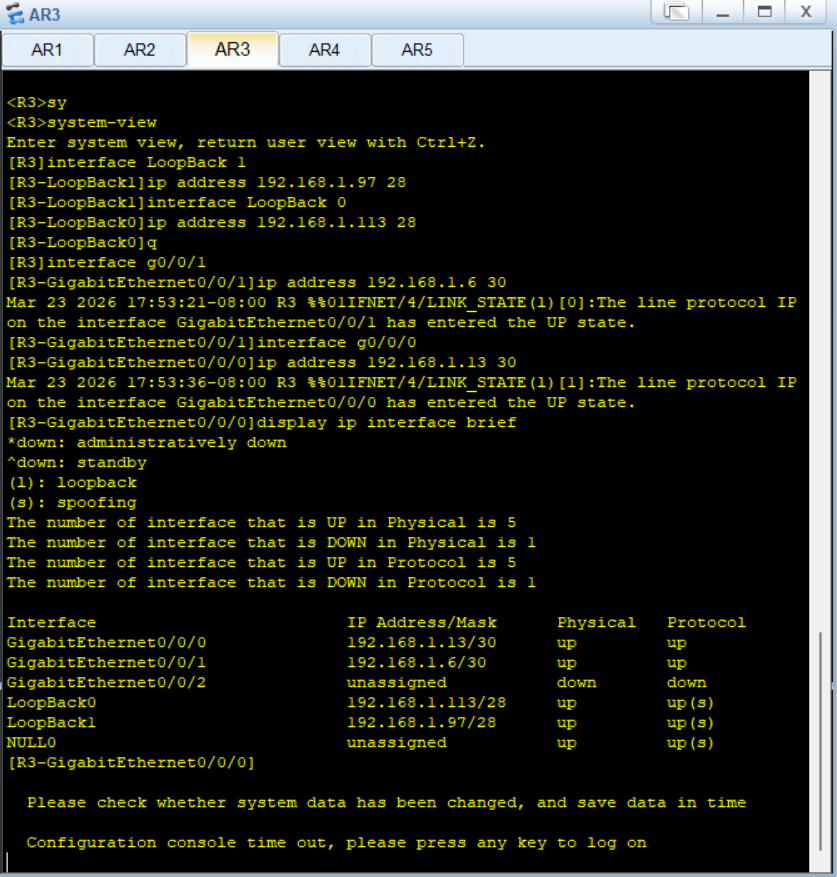

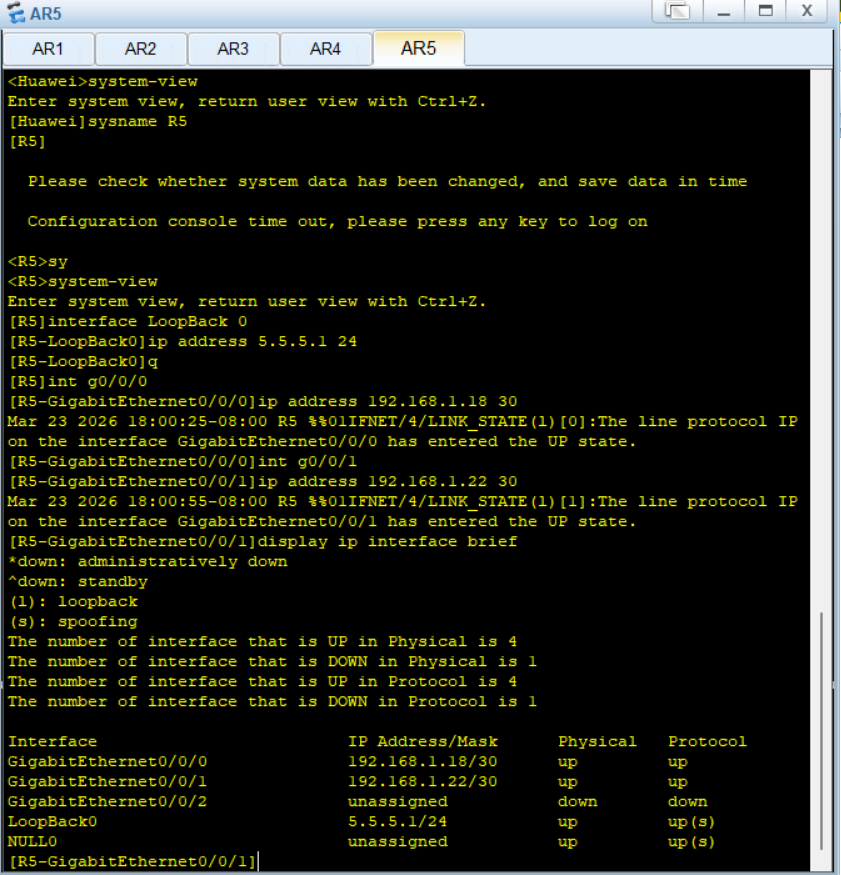

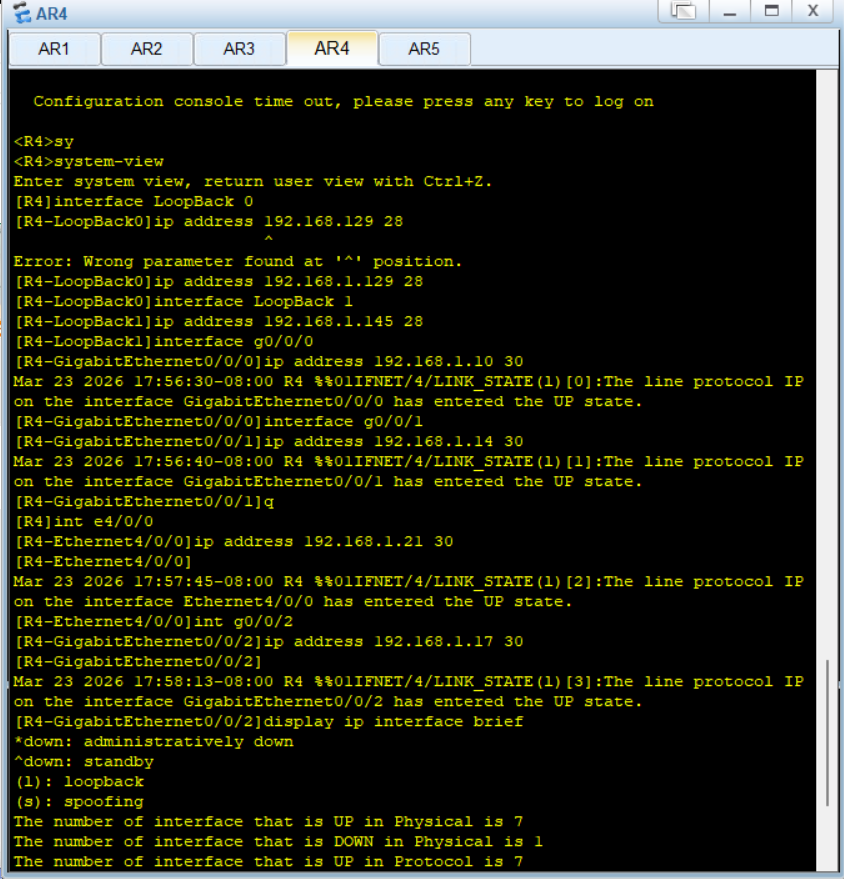

1. 基础配置：设备命名与接口 IP 配置

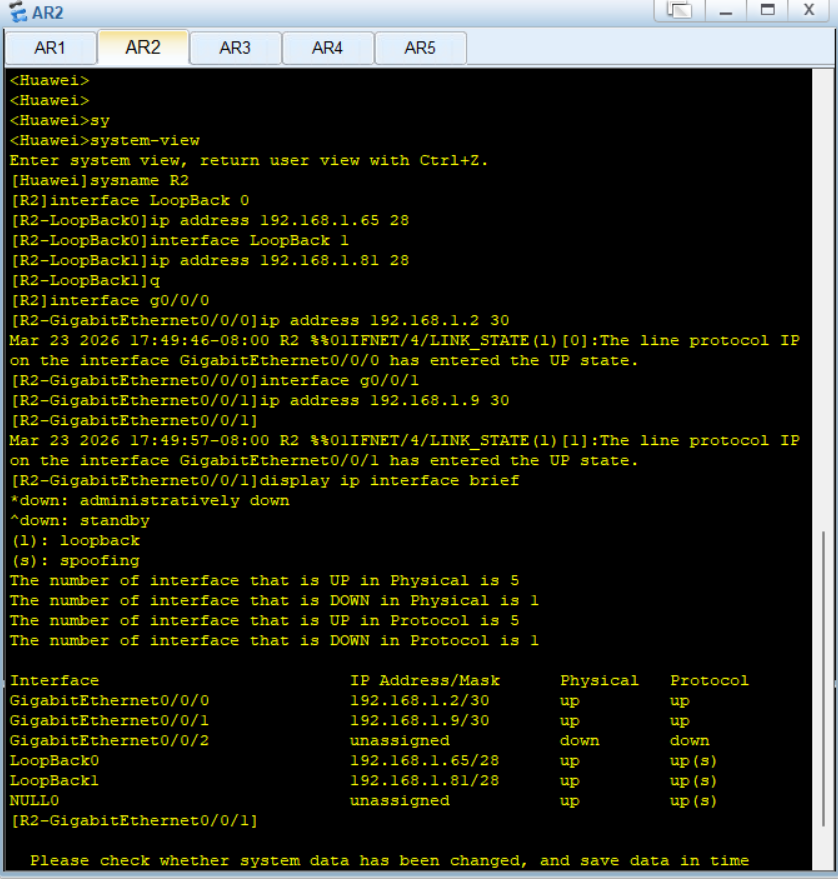

所有路由器均需先进入系统视图，修改设备命名（便于区分），再配置环回接口和直连接口的 IP 地址，最后验证接口状态

2.测试连接

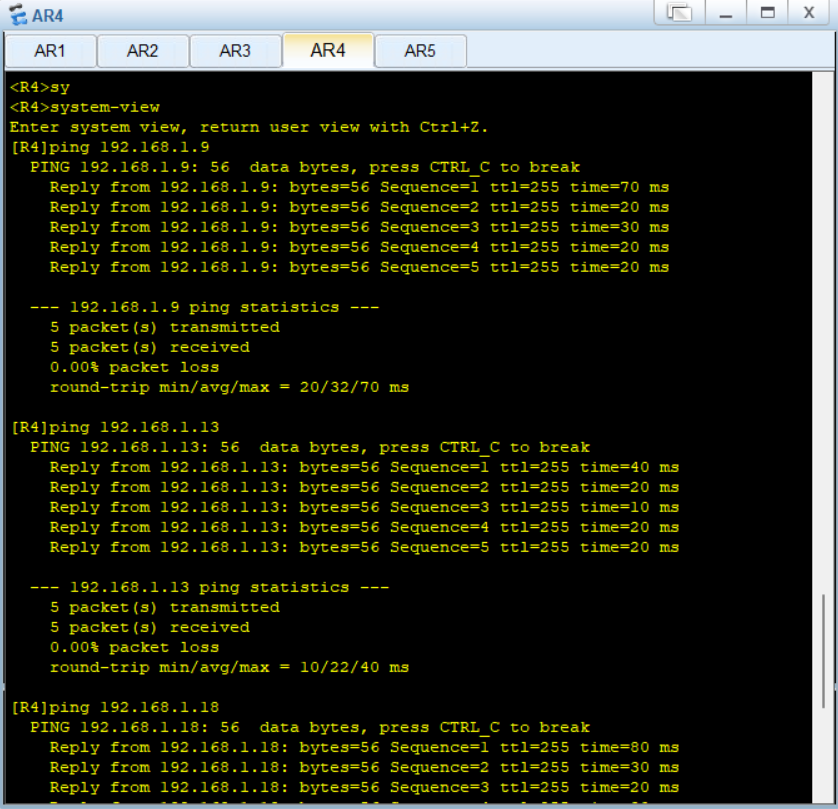

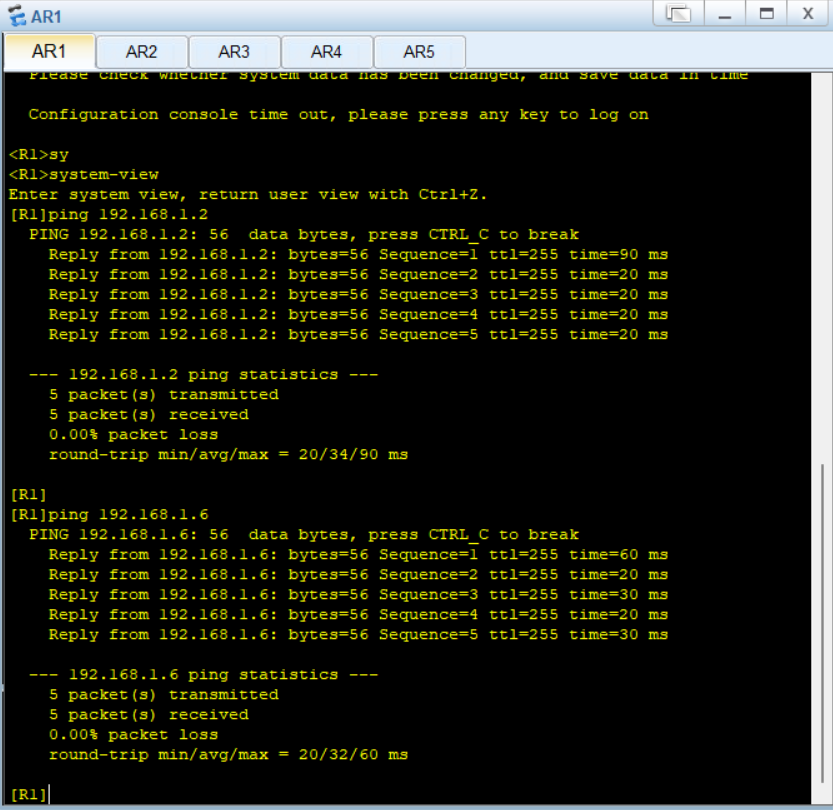

在R1和R4 ping一下其他的网段

三、静态路由部署与全网互通

1. 各路由器静态路由配置

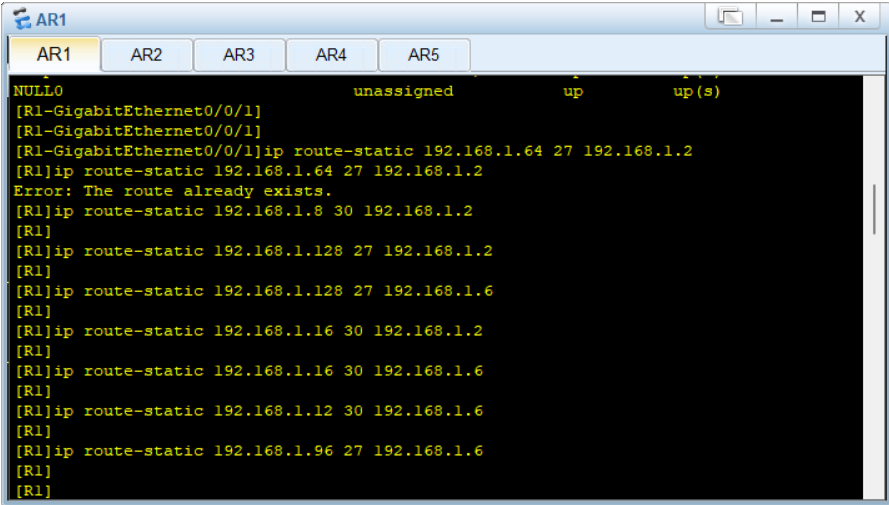

（1）AR1 配置

AR1 需访问所有网段，通过两条下一跳（AR2、AR3）配置等价路由，实现流量负载分担：

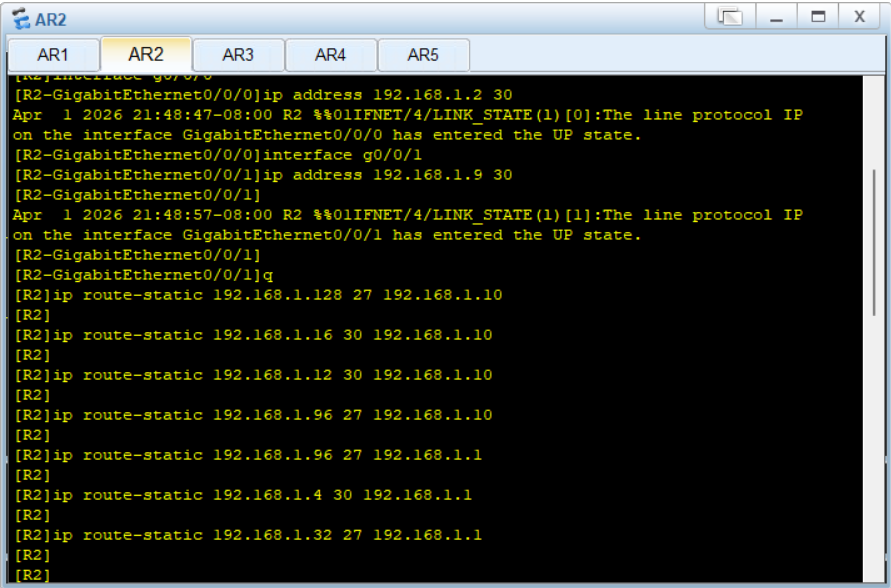

（2）AR2 配置

AR2 下一跳指向 AR1（内网）和 AR4（外网），同时配置等价路由访问 AR3 环回：

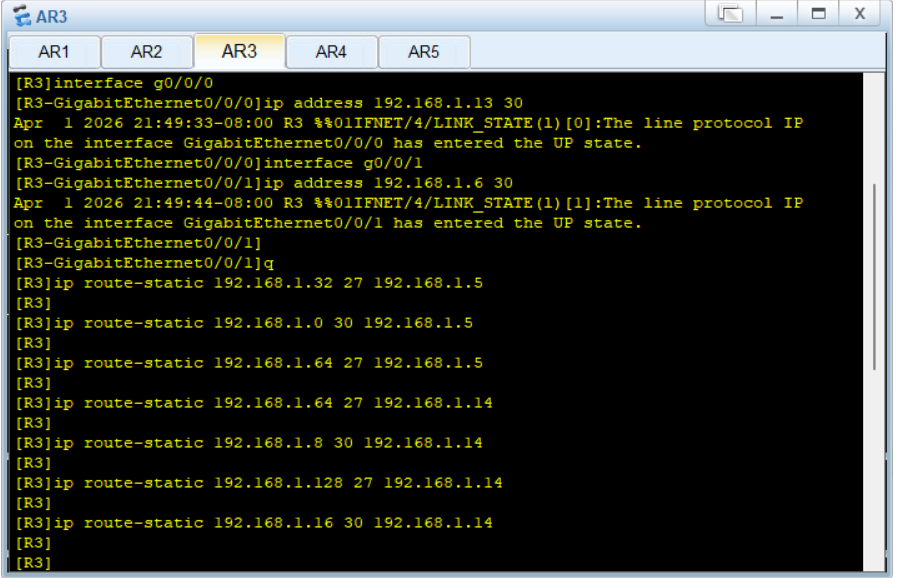

（3）AR3 配置（黑洞路由防环）

AR3 下一跳指向 AR1 和 AR4，同时配置等价路由访问 AR2 环回：

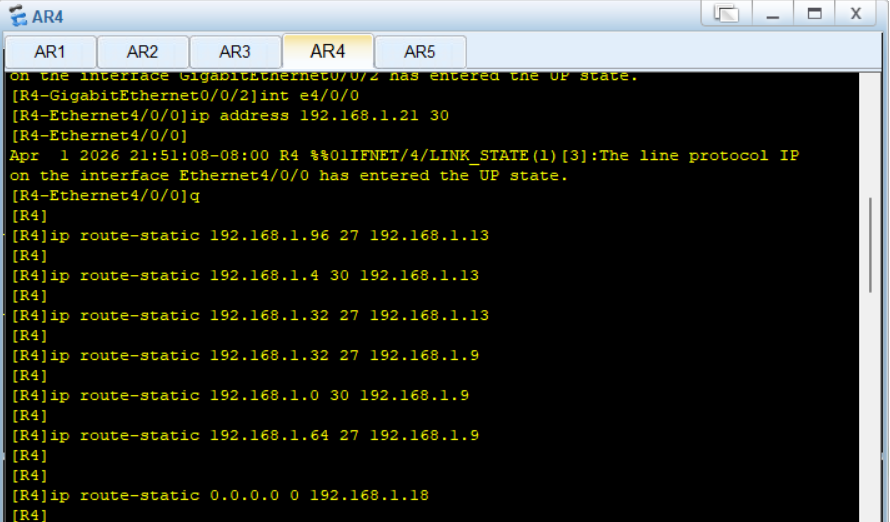

（4）AR4 配置

AR4 作为核心节点，配置等价路由访问内网

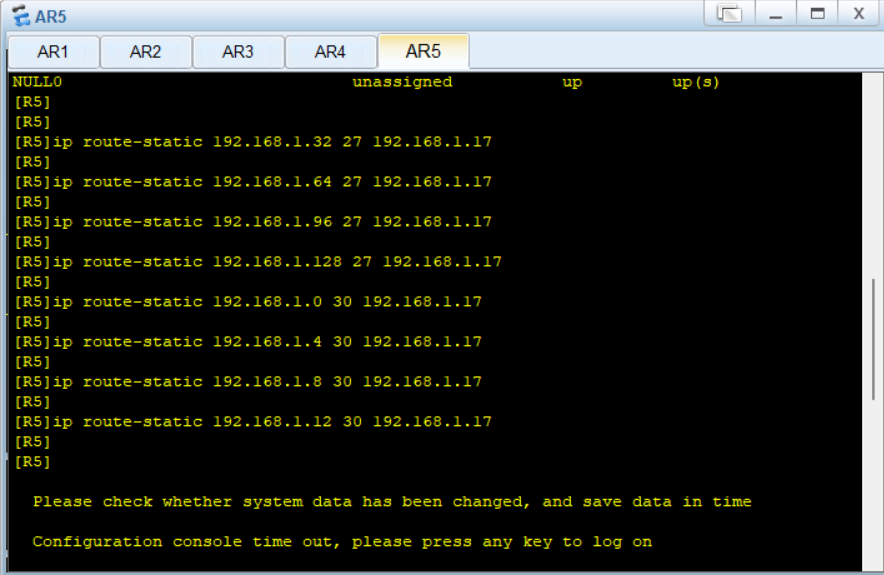

（5）AR5 配置

配置明细静态路由访问所有内网网段：

2.内网各路由器连通外网的下一跳配置

R1

R2

R3

R4

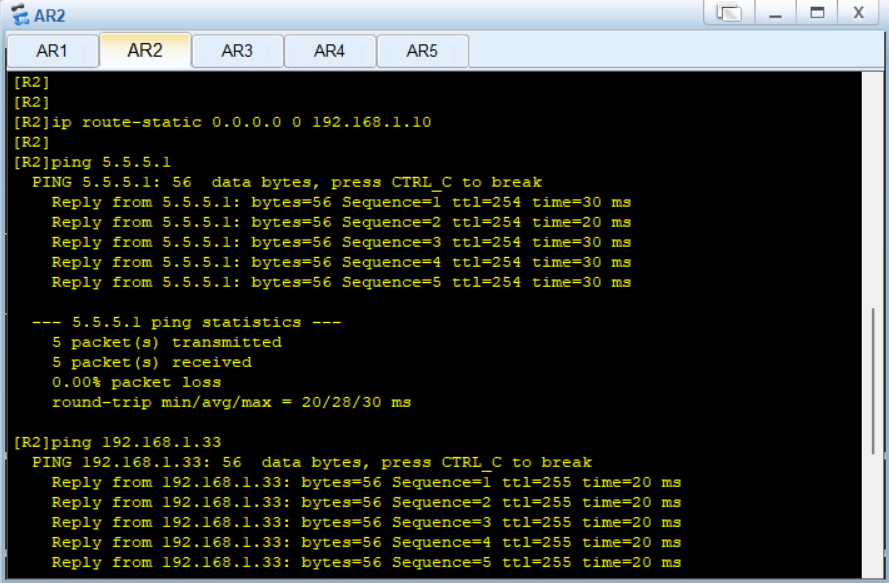

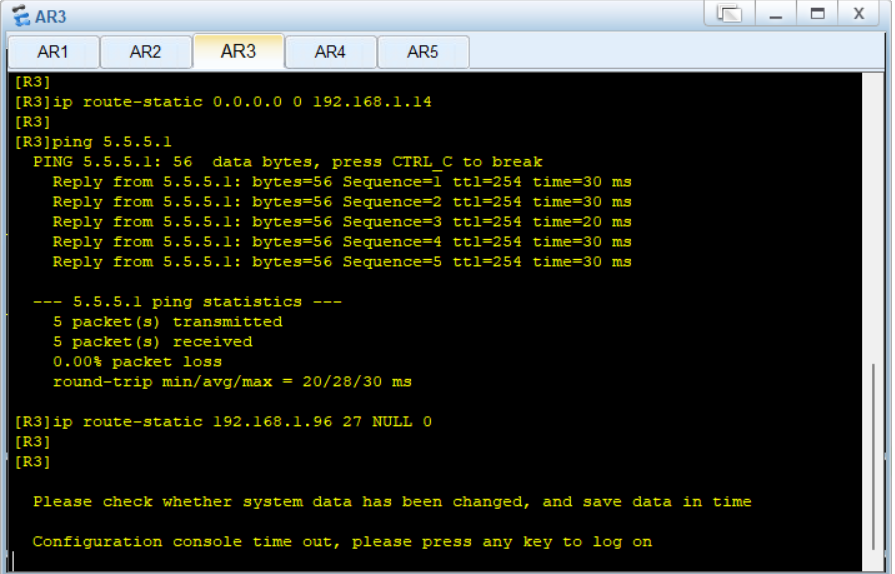

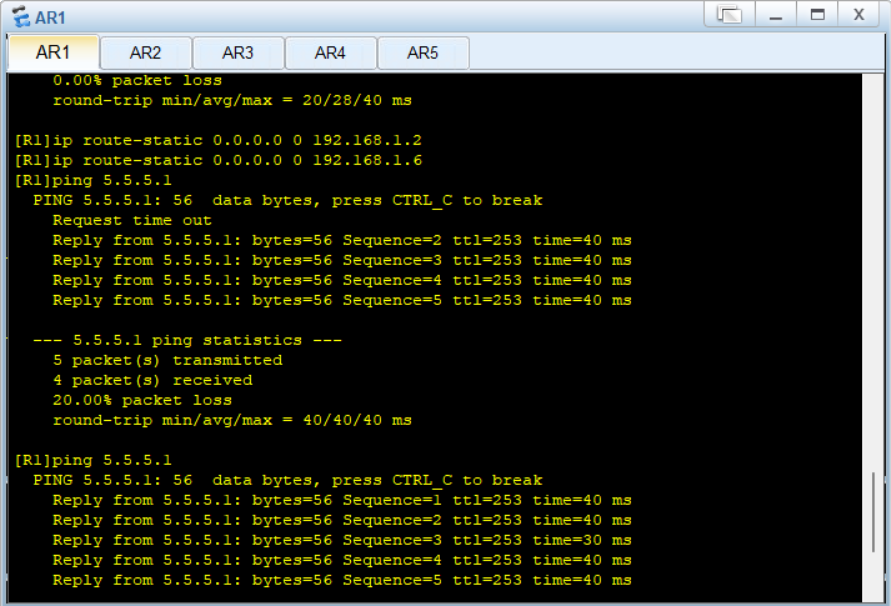

配置完成后可以ping测试一下是否可以ping通5.5.5.1网段

四、配置R4与R5之间通信故障，更换链路通信

（1）

[R1]ip route-static 192.168.1.32 27 NULL 0

[R2]ip route-static 192.168.1.64 27 NULL 0

[R3]ip route-static 192.168.1.96 27 NULL 0

[R4]ip route-static 192.168.1.128 27 NULL 0

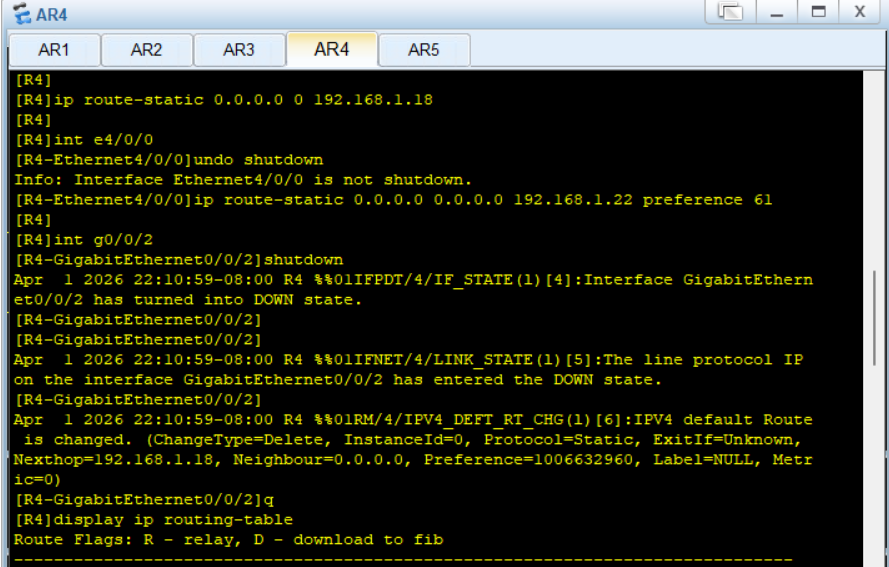

（2）在R4里面为备链路添加preference 61（数值大于主链路默认 60），确保主链路优先，故障时自动切换

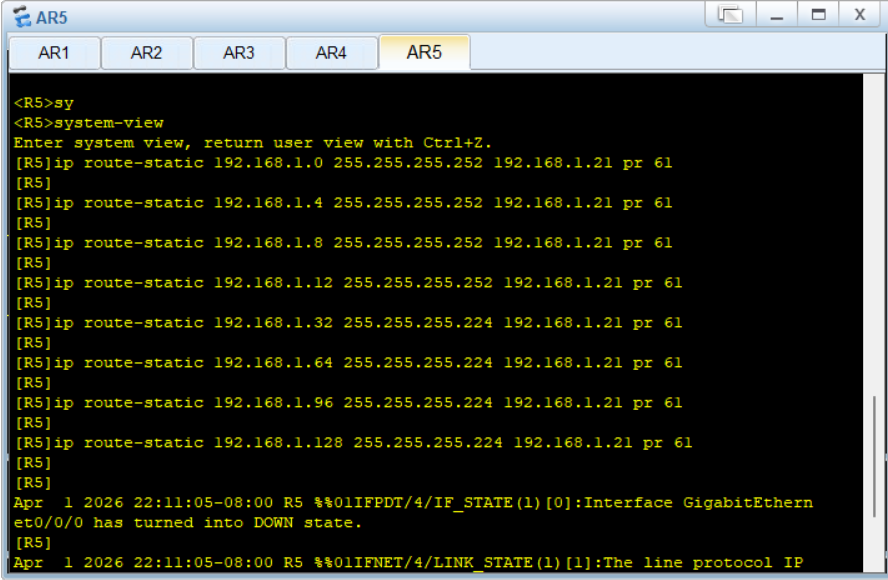

（3）同样要在R5里面为备链路添加preference 61，故障时自动切换

（4）配置完成后可以到R4进行测试

以上就是静态路由综合实验的全部过程，本次 eNSP 静态路由综合实验，从基础的接口配置、IP 规划，到进阶的等价路由、浮动静态路由、路由聚合，再到最后的故障切换验证，完整覆盖了中小型企业网络静态路由部署的全流程，全部达成了实验的要求。
