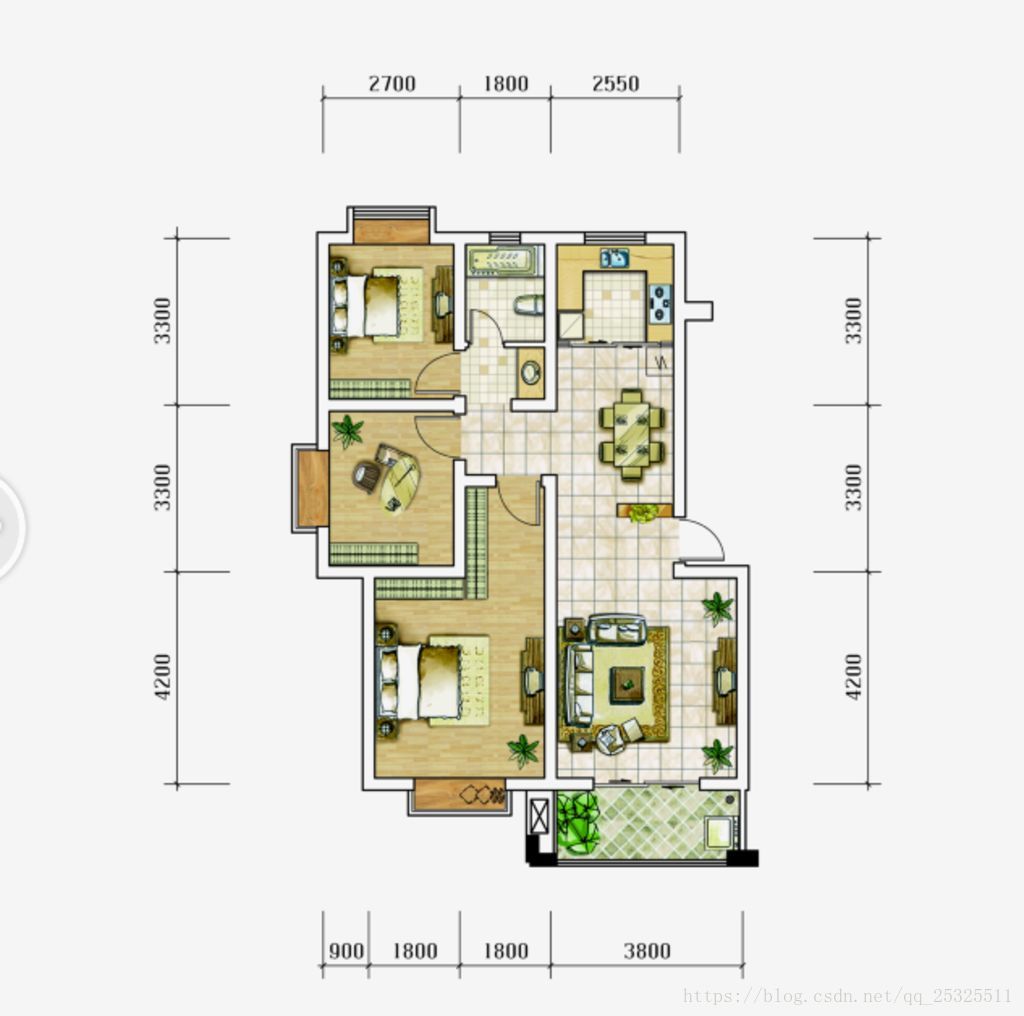

目标：绘制如图所示户型

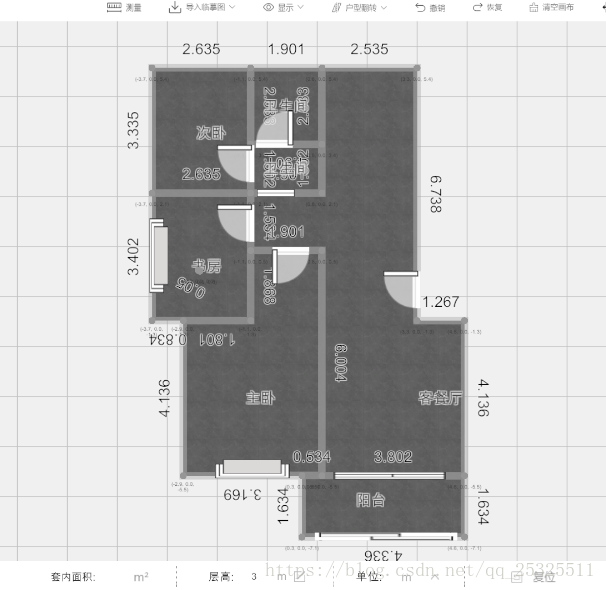

2D结果：如图所示绘制2D户型图，包含房间信息和各墙体

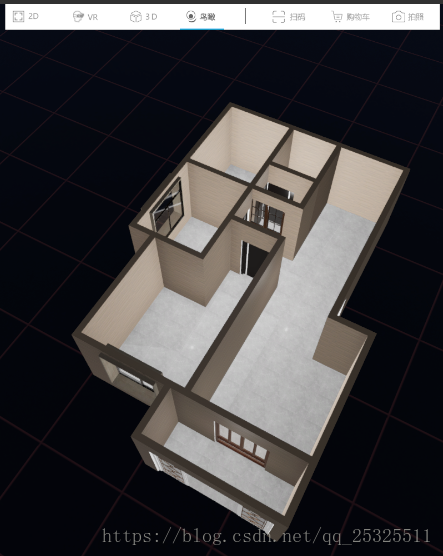

3D结果：一键生成如图所示3D房型，包含烘焙光照信息，场景渲染





                                          实现过程

          {由于实现的代码量过大，只提供主要实现思路给大家，有兴趣的小伙伴可以尝试自己动手写一写}

分析绘制户型三要素：墙体、墙与墙交点、由墙体包围成的封闭空间

一、墙体

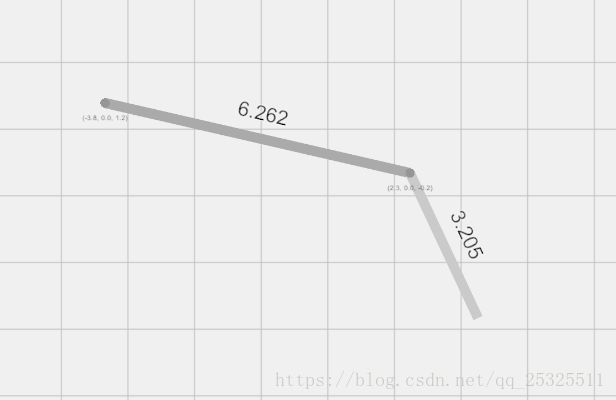

      首先需要知道绘制墙体的方式，由鼠标点击拖拽绘制一条直线作为创建的墙体。一面墙由mesh动态创建得来（不熟悉unity创建mesh物体的小伙伴可以查询相关资料）包含两个关键点信息：一面墙体各个顶点、墙体方向。

        Unity的默认Cube为立方体，由6个面组成，顶面为矩形，由4条边、4个顶点组成。而我们创建的墙体则由6个面6个顶点组成。

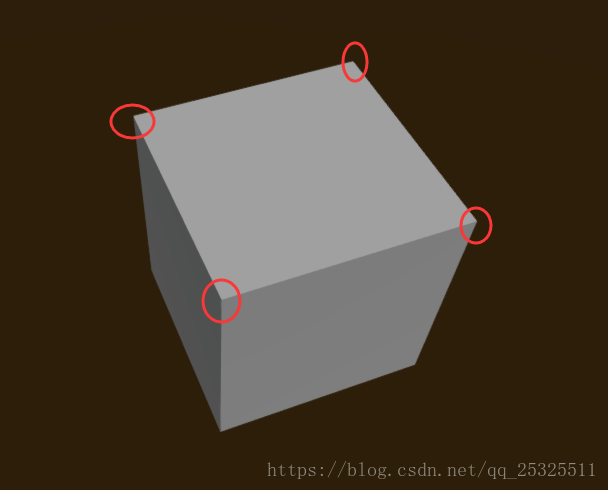

Unity默认Cube

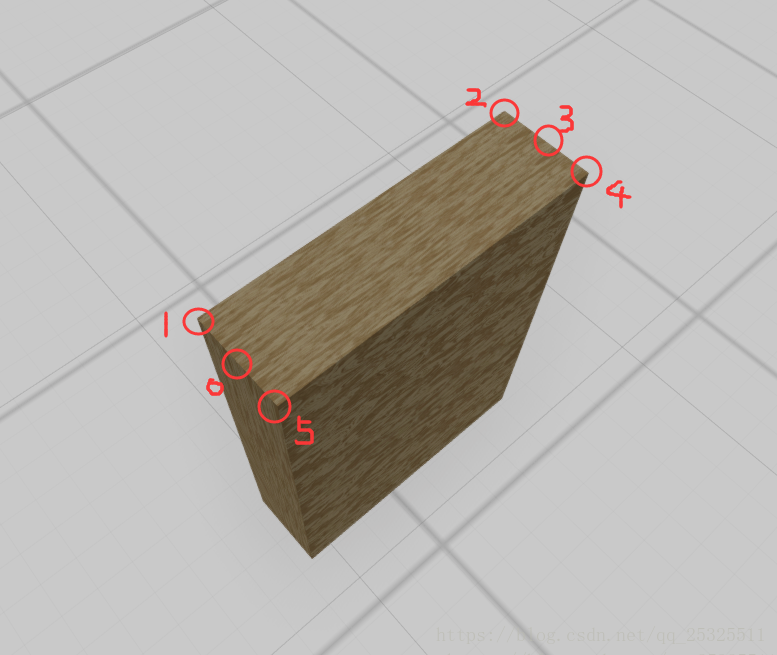

创建的单面墙体



二、墙与墙交点

    墙与墙交点在每一面相交墙的边中心点位置，即一面墙顶面六个顶点的0和3的顶点位置。

每一面墙有两个顶点，作为墙与其它墙的交点，两个顶点可以计算此面墙的方向，而墙体又有内外墙之分，这点我们后文提及。

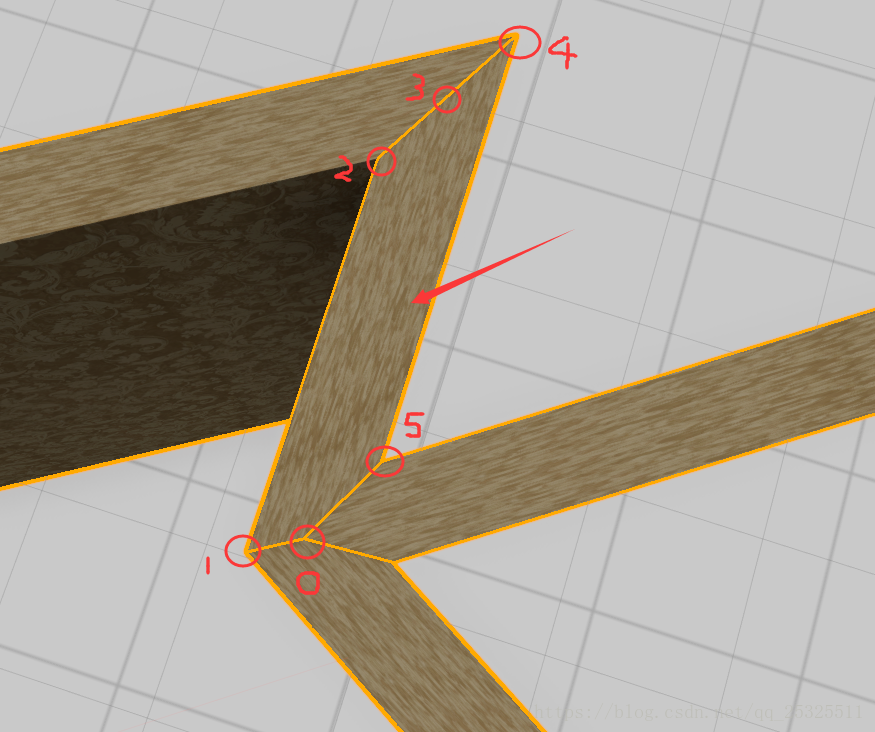

首尾两点为鼠标点击时创建的起点和终点，为图中所示0和3对应位置。相信有小伙伴此时会有疑问了，长方体每个面都是矩形，为何多此一举顶面要创建6个顶点？答案如下图：

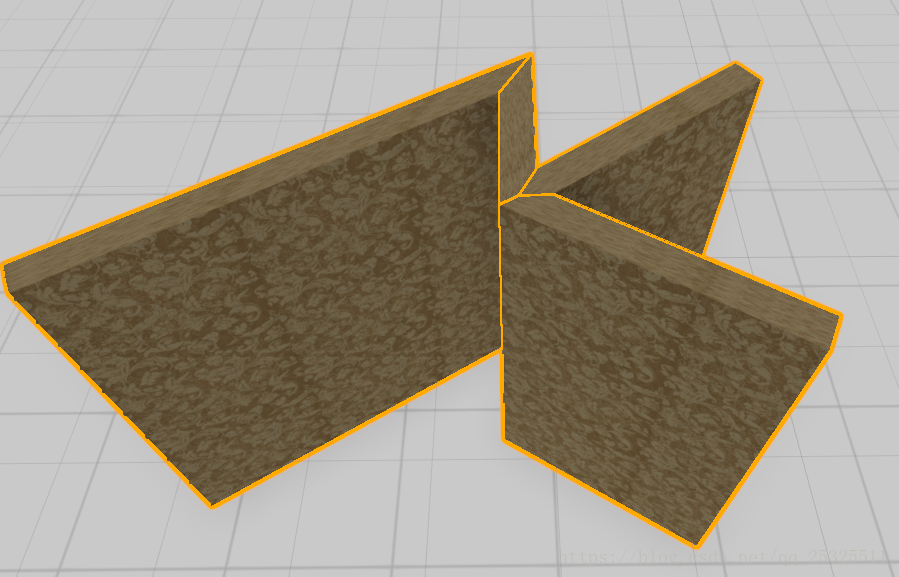

  是不是茅塞顿开？现在知道为何要顶面要分为6个顶点了吧。没错，为了墙体相交时能让多面墙“完美融合”到一起。







第一阶段就到这里，下一篇会解释如何绘制户型的封闭空间，欢迎小伙伴们留言讨论。
