概述

本文讲说明spark中BlockManager的基本原理。

BlockManager的基本概念

BlockManager运行在spark的每个节点上(包括driver和executors)，它提供了一个保存和获取本地或远端数据块到内存、磁盘、或off-heap中的统一接口。

BlockManage的实现分析

数据块管理的总体架构

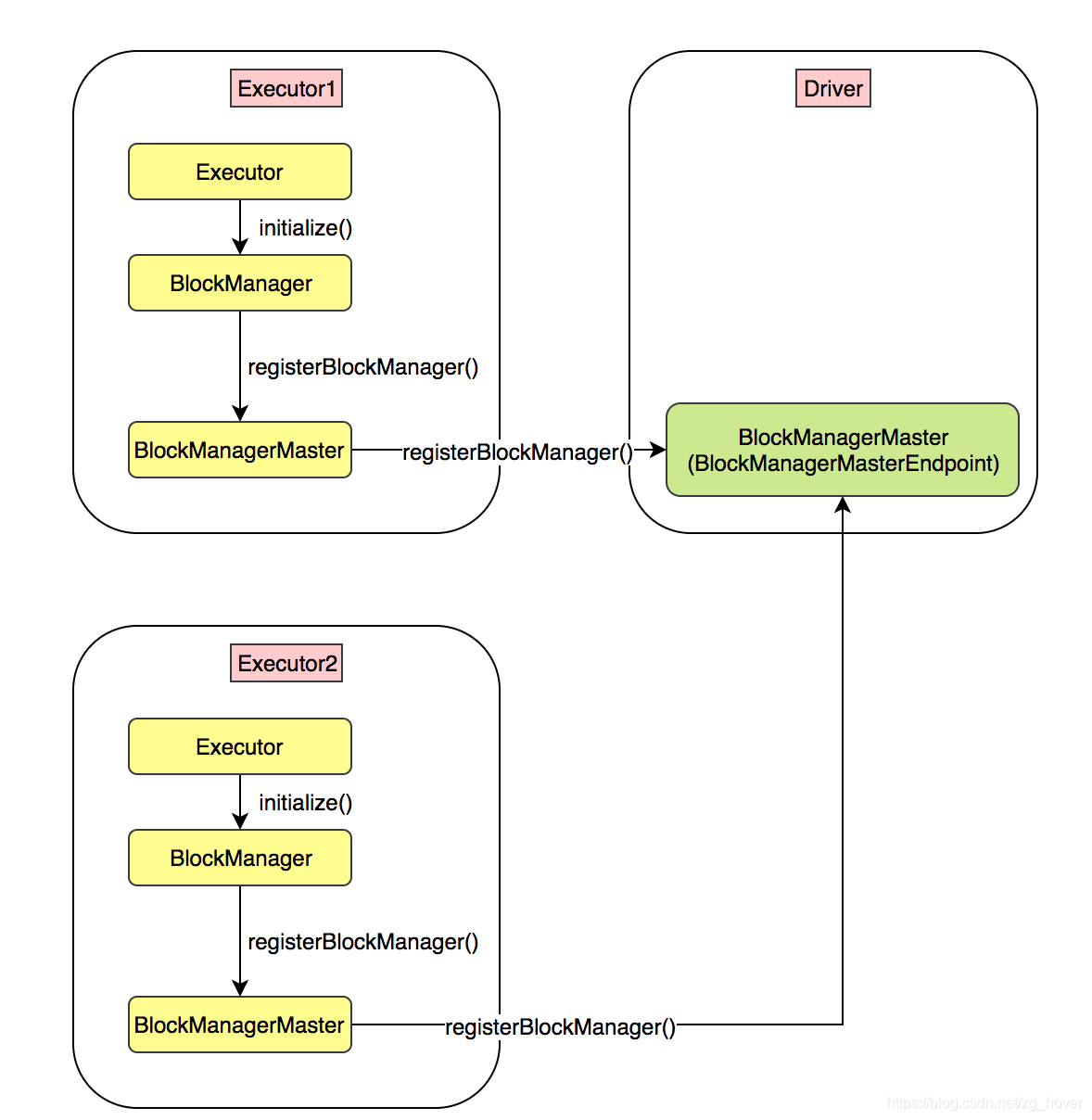

spark数据块管理的总体架构如下图所示：

从该架构图可见，在spark的每个任务执行器中都有一个blockmanager类实例，该实例会向driver端的BlockManagerMaster对象注册自己的信息。

BlockManagerMaster运行在driver端，负责对数据块的信息进行更新，对各个executor的blockmanager信息进行管理。

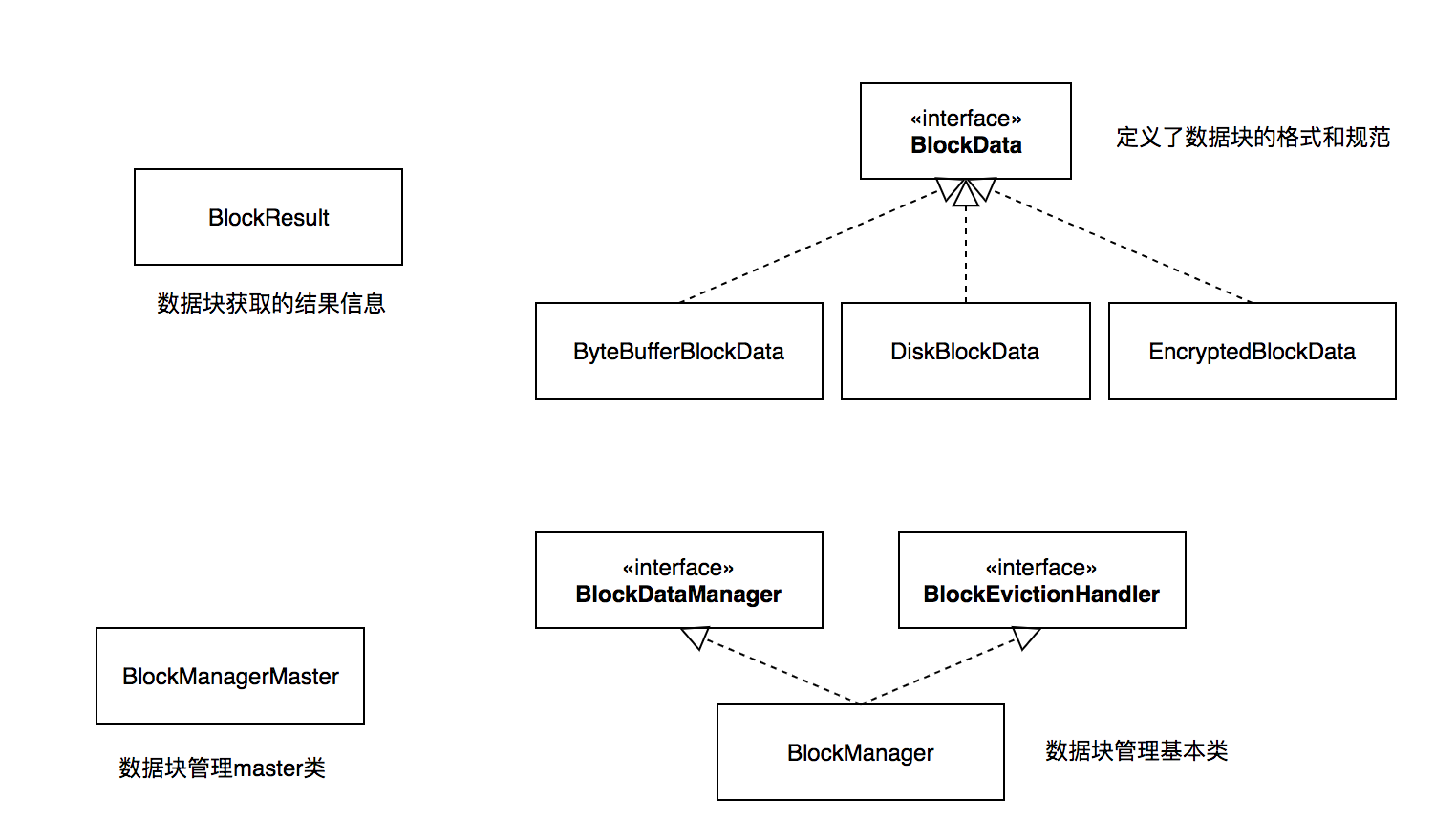

spark数据块管理实现类图

我们通过这篇文章知道，在创建sparkEnv对象时会创建一个BlockManagerMaster对象，同时会创建一个BlockManagerMasterEndpoint对象来接收来自各个BlockManager的注册，数据块更新等信息。

在SparkEnv类中的实现代码如下：

 val blockManagerMaster = new BlockManagerMaster(registerOrLookupEndpoint(
      BlockManagerMaster.DRIVER_ENDPOINT_NAME,
      new BlockManagerMasterEndpoint(rpcEnv, isLocal, conf, listenerBus)),
      conf, isDriver)

所以，BlockManagerMaster利用了BlockManagerMasterEndpoint对象提供的各种方法，它进行了更上层的封装。

下面我们来看一下BlockManagerMasterEndpoint的具体实现。

BlockManagerMasterEndpoint类的实现

在该类的代码实现部分有一段注释，如下：

/** BlockManagerMasterEndpoint is an [[ThreadSafeRpcEndpoint]] on the master node to track statuses
  * of all slaves' block managers.
  */

大意是说：BlockManagerMasterEndpoint是一个ThreadSafeRpcEndpoint类，它运行在数据块管理的master节点上，它会跟踪所有的slave节点（也就是BlockManager对象）。

该类主要实现了以下一些功能：

• 创建一个从BlockManagerId到BlockManagerInfo的HashMap，这样就可以通过数据块管理的Id，找到数据块的管理信息。代码如下：

  private val blockManagerInfo = new mutable.HashMap[BlockManagerId, BlockManagerInfo]

• 创建一个从执行器id（executor id）到BlockManagerId的HashMap，可以通过执行器id找到BlockManagerId的信息。实现代码如下：

  private val blockManagerIdByExecutor = new mutable.HashMap[String, BlockManagerId]

• 同一个数据块可能被多个BlockManager管理，所以还需要创建一个Map，通过一个BlockId找到一个BlockManagerId集。实现代码如下：

  private val blockLocations = new JHashMap[BlockId, mutable.HashSet[BlockManagerId]]

• 创建一个线程池，用来处理各个slave的BlockManger发送过来的信息，代码如下：

  private val askThreadPool = ThreadUtils.newDaemonCachedThreadPool("block-manager-ask-thread-pool")
  private implicit val askExecutionContext = ExecutionContext.fromExecutorService(askThreadPool)

• 获取配置参数spark.storage.replication.topologyMapper的值，并实例化：

  private val topologyMapper = {
    val topologyMapperClassName = conf.get(
      "spark.storage.replication.topologyMapper", classOf[DefaultTopologyMapper].getName)
    val clazz = Utils.classForName(topologyMapperClassName)
    val mapper =
      clazz.getConstructor(classOf[SparkConf]).newInstance(conf).asInstanceOf[TopologyMapper]
    logInfo(s"Using $topologyMapperClassName for getting topology information")
    mapper
  }

• 获取配置参数spark.storage.replication.proactive的值，默认是false，代码如下：

  val proactivelyReplicate = conf.get("spark.storage.replication.proactive", "false").toBoolean

• 定义函数receiveAndReply，用来处理各个slave的BlockManager发送过来的消息，带函数的原型如下：

override def receiveAndReply(context: RpcCallContext): PartialFunction[Any, Unit] = {
   ...
}

该函数主要用来处理以下一些消息：注册BlockManager，获取内存状态，更新块状态信息，获取块状态，获取匹配的块id，删除rdd，删除广播变量，删除块，删除执行器，停止blockMangerMaster，BlockManager心跳信息等。
各个消息的具体实现，在后面的文章中进行详细讲解。

BlockManagerMaster的实现

该类运行在driver端，主要对BlockManager进行管理，处理来自各个BlockManager的消息。该类的声明如下：

private[spark]
class BlockManagerMaster(
    var driverEndpoint: RpcEndpointRef,
    conf: SparkConf,
    isDriver: Boolean)
  extends Logging {
  ...
}

在使用该类时会先创建RpcEndpointRef对象，初始化代码如下：

 val blockManagerMaster = new BlockManagerMaster(registerOrLookupEndpoint(
      BlockManagerMaster.DRIVER_ENDPOINT_NAME,
      new BlockManagerMasterEndpoint(rpcEnv, isLocal, conf, listenerBus)),
      conf, isDriver)

这里实例化了BlockManagerMasterEndpoint类。

BlockManagerMaster通过driverEndpoint来对功能进行封装，实现所有的功能。这些实现主要是通过封装的接口，向BlockManagerMasterEndpoint服务发送消息来实现的。

主要实现了以下一些函数接口：

• removeExecutor函数

  实现代码：

 def removeExecutor(execId: String) {
    tell(RemoveExecutor(execId))
    logInfo("Removed " + execId + " successfully in removeExecutor")
  }

该函数从driver端的BlockManagerMaster删除死掉executor的blockmanager的信息。该函数仅仅在driver端被调用。注意，该函数是同步的，调用时可能会阻塞。

• removeExecutorAsync函数

  def removeExecutorAsync(execId: String) {
    driverEndpoint.ask[Boolean](RemoveExecutor(execId))
    logInfo("Removal of executor " + execId + " requested")
  }

和removeExecutor函数的功能相同，但该函数是异步的，调用时不会发生阻塞。可以看出，主要是通过向在driver端的BlockManagerMasterEndpointi对象发送RemoveExecutor消息。

• registerBlockManager函数

  在driver端注册BlockManager信息。输入的BlockManagerId不包含toplogy的信息。向master发送RegisterBlockManager消息。

• 通过数据块id获取数据块信息

  这里提供了两个函数，一个是给出单个blockId获取单个块的信息；一个是给出块列表，获取一个列表的数据块信息。
  分别是：

• 更新数据块的信息

主要是向driverEndpoint发送UpdateBlockInfo消息来实现，代码如下：

  def updateBlockInfo(
      blockManagerId: BlockManagerId,
      blockId: BlockId,
      storageLevel: StorageLevel,
      memSize: Long,
      diskSize: Long): Boolean = {
    val res = driverEndpoint.askSync[Boolean](
      UpdateBlockInfo(blockManagerId, blockId, storageLevel, memSize, diskSize))
    logDebug(s"Updated info of block $blockId")
    res
  }

其实就是发送了一个UpdateBlockInfo消息。

• 从driver端获取数据块的位置信息

  主要是通过getLocations，getLocationsAndStatus，getLocations，这些函数来实现的。这些函数分别发送：GetLocations，GetLocationsAndStatus，GetLocationsMultipleBlockIds消息。

• 删除给定rdd的所有数据块

该功能通过removeRdd函数来实现。该函数主要通过异步发送RemoveRdd消息来实现。实现代码如下：

  def removeRdd(rddId: Int, blocking: Boolean) {
    val future = driverEndpoint.askSync[Future[Seq[Int]]](RemoveRdd(rddId))
    future.failed.foreach(e =>
      logWarning(s"Failed to remove RDD $rddId - ${e.getMessage}", e)
    )(ThreadUtils.sameThread)
    if (blocking) {
      timeout.awaitResult(future)
    }
  }

• 删除给定广播变量的所有数据块

实现该功能的函数是：removeBroadcast。主要通过发送RemoveBroadcast消息来实现。要使用该函数时，需要提供广播变量的id，可以指定是否阻塞，是否需要从master端删除。

  def removeBroadcast(broadcastId: Long, removeFromMaster: Boolean, blocking: Boolean) {
    val future = driverEndpoint.askSync[Future[Seq[Int]]](
      RemoveBroadcast(broadcastId, removeFromMaster))
    future.failed.foreach(e =>
      logWarning(s"Failed to remove broadcast $broadcastId" +
        s" with removeFromMaster = $removeFromMaster - ${e.getMessage}", e)
    )(ThreadUtils.sameThread)
    if (blocking) {
      timeout.awaitResult(future)
    }
  }

• 从执行器中删除给定id的数据块

  发送RemoveBlock消息来实现。代码如下：

  def removeBlock(blockId: BlockId) {
    driverEndpoint.askSync[Boolean](RemoveBlock(blockId))
  }

• 删除给定shuffle id的所以数据块

该函数的声明如下：

  def removeShuffle(shuffleId: Int, blocking: Boolean) {
    val future = driverEndpoint.askSync[Future[Seq[Boolean]]](RemoveShuffle(shuffleId))
    future.failed.foreach(e =>
      logWarning(s"Failed to remove shuffle $shuffleId - ${e.getMessage}", e)
    )(ThreadUtils.sameThread)
    if (blocking) {
      timeout.awaitResult(future)
    }
  }

该函数主要发送RemoveShuffle(shuffId)消息。

• 获取内存状态信息

  通过getMemoryStatus函数来实现，该函数会发送一个GetMemoryStatus消息。

• 获取存储状态信息

  通过getStorageStatus函数来实现，该函数会发送一个GetStorageStatus消息。

• 获取块状态信息

  通过getBlockStatus函数来实现，该函数会发送一个GetBlockStatus消息。

• 获取匹配的数据块的信息

  该函数会调用参数:filter函数来过滤数据块信息，返回符合条件的数据块id列表。实现代码如下：

  def getMatchingBlockIds(
      filter: BlockId => Boolean,
      askSlaves: Boolean): Seq[BlockId] = {
    val msg = GetMatchingBlockIds(filter, askSlaves)
    val future = driverEndpoint.askSync[Future[Seq[BlockId]]](msg)
    timeout.awaitResult(future)
  }

• 找出在executor端是否有cache的数据块

  def hasCachedBlocks(executorId: String): Boolean = {
    driverEndpoint.askSync[Boolean](HasCachedBlocks(executorId))
  }

总结

本文分析了BlockManagerMaster的实现原理。
