2.概述

算法原理

   OpenCV(Open Source Computer Vision Library)是一个开源的机器视觉和机器学习软件库。1999年由英特尔公司发起，旨在为计算机视觉与人工智能领域提供通用函数库。

1.1 OpenCV的基本数据类型

   OpenCV中的数据类型可分为三大类：

1. 基本数据类型：直接由C++数据类型组装而来，包括向量、矩阵、点、矩形、尺寸等
2. 助手对象：表示更抽象的概念，如垃圾收集指针类、范围对象等
3. 大型数组类型：典型代表是cv::Mat类，用于表示任意维度的数组

1.2 核心数据类型

类名	用途	示例
cv::Vec	固定长度的向量	cv::Vec3f 表示3通道浮点向量
cv::Point	点类容器	cv::Point2i, cv::Point3f
cv::Scalar	四维双精度向量	用于表示颜色(B,G,R,Alpha)
cv::Size	尺寸类	cv::Size2f
cv::Rect	矩形类	(x, y, width, height)
cv::RotatedRect	有向矩形	(center, size, angle)
cv::Mat	N维稠密数组	图像表示的核心类

1.2.1 数据类型概述

   OpenCV设计了许多种数据类型，让计算机视觉和机器学习任务变得更加简单、直观。本节介绍OpenCV中的三类主要数据类型，以及操作这些数据的基本函数。

   OpenCV中的数据类型可分为三大类：

• 基本数据类型:该类型直接由C++的数据类型（int或float等）组装而来，包括简单的向量和矩阵，以及简单的几何表示，如点、矩形和尺寸等。

• 助手对象：这些对象表示更抽象的概念，如垃圾收集指针类等，用于表示切片的范围对象，以及对某些算法终止条件的抽象等。

• 大型数组类型:该类型包含数组和其他常见的基本数据类型。大型数组类型的典型代表是cv::Mat类，用于表示包括任意基本元素的任意维度的数组。cv::Mat类的一个专门用途就是表示图像。

1.2.2 cv::Vec类

1.2.2.1基本概念

   cv::Vec类可用来表示固定长度的向量(又称为固定向量类)，是一个模板类，常使用[]来访问Vec向量成员，主要用来存储数值向量。除cv::Vec类外，还有固定维度的向量类cv::Matx。
   cv::Matx类可用来处理固定大小的小维度矩阵运算。在计算机视觉中，有许多2×2、3×3和少量4×4的矩阵，以及用于各类变换的矩阵，都可以使用cv::Matx类来表示。值得注意的是，无论cv::Vec类，还是cv::Matx类，在编译时都需要知道变量的长度，这使得计算变得十分高效。

1.2.2.2 用法

• cv::Vec可以定义任意类型的向量：

cv::Vec<double, 3> myVector; //定义一个存放3个double型变量的向量
cv::Vec3d v3d(x0, x1, x2);

• cv::Mat类的基本运算

// 矩阵基本运算
m0 + m1, m0 - m1           // 矩阵加减法
s * m0, m0 * s              // 矩阵与数相乘
m0.mul(m1)                  // 矩阵对应元素相乘
m0 * m1                      // 矩阵相乘
m0.inv()                     // 矩阵求逆
m0.t()                       // 矩阵转置
m0 > m1, m0 == m1           // 逐元素比较

• cv::Vec类也可以使用以下预定义的类型：

- typedef cv::Vec<uchar, 2> Vec2b;
typedef cv::Vec<uchar, 3> Vec3b;
typedef cv::Vec<uchar, 4> Vec4b;
typedef cv::Vec<short, 2> Vec2s;
typedef cv::Vec<short, 3> Vec3s;
typedef cv::Vec<short, 4> Vec4s;
typedef cv::Vec<int, 2> Vec2i;
typedef cv::Vec<int, 3> Vec3i;
typedef cv::Vec<int, 4> Vec4i;
typedef cv::Vec<float, 2> Vec2f;
typedef cv::Vec<float, 3> Vec3f;
typedef cv::Vec<float, 4> Vec4f;
typedef cv::Vec<float, 6> Vec6f;
typedef cv::Vec<double, 2> Vec2d;
typedef cv::Vec<double, 3> Vec3d;
typedef cv::Vec<double, 4> Vec4d;
typedef cv::Vec<double, 6> Vec6d;

• 支持的运算如下：

v1 = v2 + v3
v1 = v2 - v3
v1 = v2 * scale
v1 = scale * v2
v1 = -v2
v1 += v2
v1 -= v2, v1 != v2
norm(v1) (euclidean norm)

1.2.2.3 示例代码

#include "stdafx.h"
#include "opencv.hpp"

using namespace std;
int main()
{
    //定义与初始化
    cv::Vec<int,3> myVec;
    for (int i = 0; i < 3; i++)
        myVec[i] = i;
    cv::Vec3i v3i(0, 1, 2);
    cv::Vec2d v2d(1.2, 2.4);
    cv::Vec2d v2d_1(v2d);

    //访问下标
    cout << " myVec[0] = " << myVec[0] << endl;
    cout << " myVec[1] = " << myVec[1] << endl;
    cout << " myVec[2] = " << myVec[2] << endl << endl;

    cout << " v3i[0] = " << v3i[0] << endl;
    cout << " v3i[1] = " << v3i[1] << endl;
    cout << " v3i[2] = " << v3i[2] << endl << endl;

    cout << " v2d[0] = " << v2d[0] << endl;
    cout << " v2d[1] = " << v2d[1] << endl << endl;

    cout << " v2d_1(0) = " << v2d_1(0) << endl; //[]与()都能访问
    cout << " v2d_1(1) = " << v2d_1(1) << endl << endl;

    //计算
    cv::Vec3f v1(1, 0, 0);
    cv::Vec3f v2(1, 1, 0);
    cv::Vec3f v3;
    cout << " v1 = " << v1 << endl;
    cout << " v2 = " << v2 << endl;
    cout << " v1·v2 = " << v1.dot(v2) << endl; //点积
    cout << " v1×v2 = " << v1.cross(v2) << endl; //叉积
    cout << " v1 + v2 = " << v1 + v2 << endl; //加
    cout << " v1 - v2 = " << v1 - v2 << endl; //减
    cout << " v1 * 2 = " << v1*2 << endl; //乘标量
    cout << " (v1 == v2) = " << (v1 == v2) << endl;
    cout << " (v1 != v2) = " << (v1 != v2) << endl;
    cout << " (v1+=v2) = " << (v1 += v2) << endl << endl;

    system("PAUSE");
    return 0;
}

cv：Vec类的初始化与基本运算

2.基本图像操作

2.1 颜色空间转换

   RGB空间：基于笛卡儿坐标系的三原色模型，OpenCV默认通道顺序为BGR
   HSI空间（色调、饱和度、亮度）：
$$H=\{\begin{array}{ll}\theta ,& B⩽G\\ 360-\theta ,& B>G\end{array}$$
$$S=1-\frac{3}{(R+G+B)}[\min (R,G,B)]$$
$$I=\frac{1}{3}(R+G+B)$$

   灰度空间：
$$Y=0.299\times R+0.587\times G+0.114\times B$$

2.2 仿射变换

   仿射变换的一般形式：
$$\left[\begin{array}{c}x\\ y\\ 1\end{array}\right]=\left[\begin{array}{c}v\\ w\\ 1\end{array}\right]\left[\begin{array}{ccc}{t}_{11}& t_{12}& 0\\ t_{21}& t_{22}& 0\\ t_{31}& t_{32}& 1\end{array}\right]$$

变换类型	变换矩阵
恒等变换	$\left[\begin{array}{ccc}1& 0& 0\\ 0& 1& 0\end{array}\right]$
尺度变换	$\left[\begin{array}{ccc}{C}_x& 0& 0\\ 0& C_y& 0\end{array}\right]$
旋转变换	$\left[\begin{array}{cc}\cos \theta & -\sin \theta \\ \sin \theta & \cos \theta \end{array}\right]$
平移变换	$\left[\begin{array}{ccc}1& 0& t_x\\ 0& 1& t_y\end{array}\right]$

2.3 直方图均衡化

   变换函数：
$$s_k=T(r_k)=\sum _{j=0}^k\frac{n_j}{n},k=0,1,2,\cdots ,L-1$$

2.4 示例代码

   示例代码2-1 读取、显示和存储图像

#include <opencv2/core.hpp>
#include <opencv2/imgcodecs.hpp>
#include <opencv2/highgui.hpp>
#include <opencv2/imgproc.hpp>
#include <iostream>

using namespace cv;
using namespace std;

int main() {
    // 读取图像
    Mat img = imread("lena.jpg");
    if (img.empty()) {
        cout << "无法读取图像" << endl;
        return -1;
    }

    // 获取图像属性
    int width = img.cols;
    int height = img.rows;
    cout << "图像宽度: " << width << ", 高度: " << height << endl;

    // 高斯滤波
    Mat blurImg;
    GaussianBlur(img, blurImg, Size(5, 5), 0);

    // 显示图像
    imshow("原始图像", img);
    imshow("高斯滤波", blurImg);
    waitKey(0);

    // 存储图像
    imwrite("output.jpg", blurImg);

    destroyAllWindows();
    return 0;
}

   示例代码2-2 颜色空间转换

#include <opencv2/core.hpp>
#include <opencv2/imgcodecs.hpp>
#include <opencv2/imgproc.hpp>

using namespace cv;

int main() {
    Mat img_rgb = imread("lena.jpg");
    Mat img_hsv, img_gray;

    // RGB转HSV
    cvtColor(img_rgb, img_hsv, COLOR_BGR2HSV);

    // RGB转灰度
    cvtColor(img_rgb, img_gray, COLOR_BGR2GRAY);

    cout << "RGB image通道数: " << img_rgb.channels() << endl;
    cout << "HSV image通道数: " << img_hsv.channels() << endl;
    cout << "gray image通道数: " << img_gray.channels() << endl;

    return 0;
}

3.机器学习基础知识

3.1 机器学习的定义

• Arthur Samuel (1959)：“在不直接针对问题进行明确编程的情况下，赋予计算机学习能力的研究领域”
• Tom M. Mitchell：“如果一个计算机程序针对某类任务T能用性能标准P来衡量，且能根据训练经验E来自我完善，那么我们称这个计算机程序在从经验E中学习该任务”

3.2 机器学习分类

学习类型	特点	典型任务
监督学习	使用标注数据进行训练	回归、分类
无监督学习	使用无标签数据进行训练	聚类、异常检测
强化学习	通过自我评估改进	游戏AI

3.3 机器学习的一般流程

数据集制作 → 特征提取 → 模型训练 → 测试预测

3.4 OpenCV机器学习模块算法一览

算法	OpenCV类	说明
K-means	cv::kmeans	聚类算法
KNN	cv::ml::KNearest	K近邻分类器
决策树	cv::ml::DTrees	CART算法
随机森林	cv::ml::RTrees	决策树集成
Boosting	cv::ml::Boost	AdaBoost等
SVM	cv::ml::SVM	支持向量机
神经网络	cv::ml::ANN_MLP	多层感知器
深度学习	cv::dnn::Net	DNN模块

4.K-means和KNN算法

4.1 K-means原理

   K-means是最基础的聚类算法，通过最小化簇内平方和来分配样本标签：

$$\sum _{y=1}^c\sum _{i:y^{(i)}=y}\Vert x^{(i)}-{\mu }_y{\Vert }^2$$

   其中 ${\mu }_y$ 为类别 $y$ 的中心：
$${\mu }_y=\frac{1}{n_y}\sum _{i:y^{(i)}=y}{x}^{(i)}$$

   算法流程：

1. 给类别中心 ${\mu }_1,\cdots ,{\mu }_c$ 分配初值
2. 更新样本标签：$y^{(i)}\leftarrow \arg {\min }_y\Vert x^{(i)}-{\mu }_y{\Vert }^2$
3. 更新类别中心：${\mu }_y\leftarrow \frac{1}{n_y}{\sum }_{i:y}{x}^{(i)}$
4. 重复步骤2和3，直到收敛

4.2 KNN原理

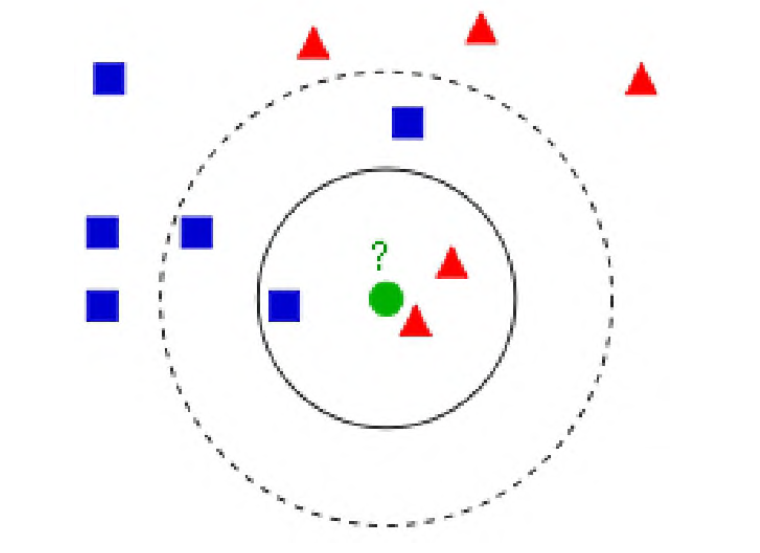

   KNN(K近邻)是最简单的分类算法，核心思想是"投票"：

   对于待分类样本，计算与训练集中所有样本的距离，取距离最近的K个样本，哪个类别最多，就判定待测样本属于该类别。

   距离度量：

• 欧氏距离：$d_{Eu}=\sqrt{{\sum }_{k=1}^n(x_{1k}-x_{2k}{)}^2}$
• 曼哈顿距离：$d_{Man}={\sum }_{k=1}^n|x_{1k}-x_{2k}|$
• 闵可夫斯基距离：$d_{Min}=\sqrt[p]{{\sum }_{k=1}^n(x_{1k}-x_{2k}{)}^p}$

   回归预测：
$$\hat{y}=\frac{{\sum }_{i=1}^K{y}_i}{K}$$

4.3 OpenCV实现

cv::kmeans函数：

double cv::kmeans(
    InputArray data,           // 输入样本矩阵 N×dims
    int K,                      // 聚类类别数
    OutputArray bestLabels,     // 输出每个样本的标签
    TermCriteria criteria,      // 迭代终止条件
    int attempts,               // 算法执行次数
    int flags,                  // 初始化方法
    OutputArray centers = noArray()  // 输出聚类中心
);

cv::ml::KNearest类：

// 创建KNN模型
Ptr<KNearest> knn = KNearest::create();
knn->setDefaultK(5);  // 设置K值
knn->setIsClassifier(true);  // 分类模式

// 训练
knn->train(trainData, ROW_SAMPLE, trainLabels);

// 预测
Mat response;
knn->findNearest(testData, K, response);

4.4 示例代码

   示例代码1 K-means二维坐标点集聚类

#include <opencv2/core.hpp>
#include <opencv2/imgcodecs.hpp>
#include <opencv2/highgui.hpp>

using namespace cv;
using namespace std;

int main() {
    const int clusterCount = 4;
    const int sampleCount = 500;

    RNG rng(12345);
    Mat points(sampleCount, 2, CV_32F);
    Mat labels;
    Mat centers;

    // 生成随机样本
    for (int i = 0; i < sampleCount; i++) {
        points.at<float>(i, 0) = rng.uniform(0.0f, 500.0f);
        points.at<float>(i, 1) = rng.uniform(0.0f, 500.0f);
    }

    // K-means聚类
    double compactness = kmeans(
        points,
        clusterCount,
        labels,
        TermCriteria(TermCriteria::EPS + TermCriteria::COUNT, 10, 1.0),
        3,
        KMEANS_PP_CENTERS,
        centers
    );

    cout << "紧凑性: " << compactness << endl;
    cout << "聚类中心:\n" << centers << endl;

    return 0;
}

   示例代码2 KNN手写数字分类

#include <opencv2/ml.hpp>
#include <opencv2/core.hpp>
#include <opencv2/imgcodecs.hpp>
#include <opencv2/imgproc.hpp>

using namespace cv;
using namespace cv::ml;
using namespace std;

int main() {
    // 生成训练数据和标签
    Mat trainData, trainLabels;
    Mat testData, testLabels;

    // ... 数据准备代码 ...

    // 创建KNN模型
    Ptr<KNearest> knn = KNearest::create();
    knn->setDefaultK(3);
    knn->setIsClassifier(true);

    // 训练
    knn->train(trainData, ROW_SAMPLE, trainLabels);

    // 测试
    Mat response;
    knn->findNearest(testData, knn->getDefaultK(), response);

    // 计算精度
    float correct = 0;
    for (int i = 0; i < response.rows; i++) {
        if (response.at<float>(i) == testLabels.at<float>(i))
            correct++;
    }
    cout << "精度: " << correct / response.rows << endl;

    return 0;
}

4.5 应用提示

1. 数据规范化：特征尺度不同时需要进行归一化
2. K值选择：通过交叉验证选择最佳K值，K过小容易过拟合，K过大边界模糊
3. 距离度量：根据数据特点选择合适的距离函数
4. 内存占用：KNN需要存储所有训练样本，适合小规模数据集

5.决策树

5.1 决策树的基本思想

   决策树通过if-then结构分割数据，从根节点到叶子节点的路径对应分类规则。

5.2 最佳切分属性的选择

   基于不纯度减少或纯度增益选择最佳切分属性。

   信息熵（ID3算法）：
$$H(D)=-\sum _{j=1}^J{p}_j{\log }_2(p_j)$$

   信息增益：
$$G(D,A)=H(D)-H(D|A)=H(D)-\sum _{i=1}^n\frac{|D_i|}{|D|}H(D_i)$$

   信息增益率(C4.5算法）：
$$GR(D,A)=\frac{G(D,A)}{H_A(D)}$$

   基尼系数(CART算法)：
$$\mathrm{Gini}(D)=1-\sum _{j=1}^J{p}_j^2=1-\sum _{j=1}^J{\left(\frac{|D_j|}{|D|}\right)}^2$$

5.3 CART算法

   OpenCV实现的是CART算法，可用于分类和回归。

   分类问题：使用基尼系数选择最优切分
   回归问题：使用均方误差（MSE）
$$MSE=\frac{1}{m}\sum _{i=1}^m(y_{test}^{(i)}-{\hat{y}}_{test}^{(i)}{)}^2$$

5.4 OpenCV实现

   cv::ml::DTrees类：

// 创建决策树
Ptr<DTrees> dtree = DTrees::create();

// 关键参数设置
dtree->setMaxDepth(10);           // 最大树深度
dtree->setMinSampleCount(10);     // 节点最小样本数
dtree->setUseSurrogates(false);   // 是否使用代理切分
dtree->setCVFolds(5);              // 交叉验证折数
dtree->setUse1SERule(true);        // 是否使用1SE剪枝

// 训练和预测
dtree->train(trainData, ROW_SAMPLE, trainLabels);
dtree->predict(testData, response);

5.5 示例代码

   示例代码1蘑菇可食性分类

#include <opencv2/ml.hpp>
#include <opencv2/core.hpp>

using namespace cv;
using namespace cv::ml;
using namespace std;

int main() {
    // 从CSV加载数据
    Ptr<TrainData> trainData = TrainData::loadFromCSV(
        "mushroom.csv",  // 文件名
        0,              // 跳过行数
        -1,             // 标签列索引
        -1              // 标签结束索引
    );

    // 设置训练/测试比例
    trainData->setTrainTestSplitRatio(0.8);

    // 创建决策树
    Ptr<DTrees> dtree = DTrees::create();
    dtree->setMaxDepth(8);
    dtree->setMinSampleCount(2);

    // 训练
    dtree->train(trainData->getTrainingSamples(),
                 ROW_SAMPLE,
                 trainData->getTrainingResponses());

    // 测试
    Mat testSamples = trainData->getTestSamples();
    Mat predicted;
    dtree->predict(testSamples, predicted);

    // 计算误差
    Mat testLabels = trainData->getTestResponses();
    float error = calcError(dtree, testSamples, testLabels);
    cout << "测试误差: " << error << endl;

    return 0;
}

   示例代码2 预测波士顿房价(回归)

#include <opencv2/ml.hpp>
#include <opencv2/core.hpp>

using namespace cv;
using namespace cv::ml;

int main() {
    // 加载训练数据和测试数据
    Ptr<TrainData> trainData = TrainData::loadFromCSV(
        "housing-train.csv", 0, -1);
    Ptr<TrainData> testData = TrainData::loadFromCSV(
        "housing-test.csv", 0, -1);

    // 创建决策树（用于回归）
    Ptr<DTrees> dtree = DTrees::create();
    dtree->setMaxDepth(10);

    // 训练
    dtree->train(trainData->getTrainingSamples(),
                 ROW_SAMPLE,
                 trainData->getTrainingResponses());

    // 保存模型
    dtree->save("housing_dtree_model.xml");

    // 加载模型
    Ptr<DTrees> loadedDtree = StatModel::load<DTrees>(
        "housing_dtree_model.xml");

    // 预测
    Mat testSamples = testData->getTestSamples();
    Mat predicted;
    loadedDtree->predict(testSamples, predicted);

    // 计算MSE和RMSE
    Mat testLabels = testData->getTestResponses();
    Mat diff = testLabels - predicted;
    double mse = mean(diff.mul(diff))[0];
    double rmse = sqrt(mse);
    cout << "测试集MSE: " << mse << endl;
    cout << "测试集RMSE: " << rmse << endl;

    return 0;
}

6.随机森林

6.1 Bagging算法

   随机森林基于Bagging(Bootstrap Aggregating)集成学习方法：

   训练阶段：

1. 使用Bootstrapping从原始训练集随机抽取N个样本（有放回）
2. 重复k轮，得到k个训练子集
3. 用k个训练子集训练k个基础模型

   测试阶段：

• 分类：多数投票
• 回归：取平均值

6.2 随机森林的两重随机性

1. 样本随机：通过Bootstrapping保证各树训练数据独立
2. 特征随机：每个节点从随机特征子集中选择最优切分

   当N足够大时，约36.8%的样本不会被抽中(袋外数据OOB)，可用于验证。

6.3 随机森林 vs 决策树

特性	决策树	随机森林
训练集误差	低	较高
测试集误差	较高（易过拟合）	较低
泛化能力	一般	强

6.4 OpenCV实现

   cv::ml::RTrees类：

// 创建随机森林
Ptr<RTrees> rtrees = RTrees::create();

// 参数设置
rtrees->setMaxDepth(10);                    // 最大树深度
rtrees->setMinSampleCount(2);                // 节点最小样本数
rtrees->setActiveVarCount(0);                 // 特征子集大小（0=sqrt(n)）
rtrees->setCalculateVarImportance(true);     // 计算特征重要性

// 设置终止条件（树的数量或OOB误差）
rtrees->setTermCriteria(TermCriteria(
    TermCriteria::MAX_ITERS + TermCriteria::EPS,
    100, 0.1));

// 获取特征重要性
Mat varImportance;
if (rtrees->getCalculateVarImportance()) {
    varImportance = rtrees->getVarImportance();
}

6.5 示例代码

   示例代码1 蘑菇可食性分类

#include <opencv2/ml.hpp>
#include <opencv2/core.hpp>

using namespace cv;
using namespace cv::ml;

int main() {
    // 加载数据
    Ptr<TrainData> data = TrainData::loadFromCSV(
        "mushroom.csv", 0, -1);
    data->setTrainTestSplitRatio(0.8);

    // 创建随机森林
    Ptr<RTrees> rtrees = RTrees::create();
    rtrees->setMaxDepth(10);
    rtrees->setMinSampleCount(2);
    rtrees->setActiveVarCount(0);  // 使用默认sqrt(n)
    rtrees->setCalculateVarImportance(true);
    rtrees->setTermCriteria(TermCriteria(
        TermCriteria::MAX_ITERS, 100, 0));

    // 训练
    Mat trainSamples = data->getTrainingSamples();
    Mat trainLabels = data->getTrainingResponses();
    rtrees->train(trainSamples, ROW_SAMPLE, trainLabels);

    // 获取特征重要性
    Mat varImportance = rtrees->getVarImportance();
    cout << "特征重要性:\n" << varImportance << endl;

    // 测试
    Mat testSamples = data->getTestSamples();
    Mat predicted;
    rtrees->predict(testSamples, predicted);

    float accuracy = 1.0f - calcError(rtrees, testSamples,
                                       data->getTestResponses());
    cout << "测试精度: " << accuracy << endl;

    return 0;
}

   示例代码2 预测波士顿房价

#include <opencv2/ml.hpp>

using namespace cv;
using namespace cv::ml;

int main() {
    Ptr<TrainData> trainData = TrainData::loadFromCSV(
        "housing-train.csv", 0, -1);
    Ptr<TrainData> testData = TrainData::loadFromCSV(
        "housing-test.csv", 0, -1);

    // 创建随机森林
    Ptr<RTrees> rtrees = RTrees::create();
    rtrees->setMaxDepth(10);
    rtrees->setActiveVarCount(0);

    // 训练
    rtrees->train(trainData->getTrainingSamples(),
                  ROW_SAMPLE,
                  trainData->getTrainingResponses());

    // 预测
    Mat predicted;
    rtrees->predict(testData->getTestSamples(), predicted);

    // 计算误差
    Mat diff = testData->getTestResponses() - predicted;
    double rmse = sqrt(mean(diff.mul(diff))[0]);
    cout << "随机森林测试集RMSE: " << rmse << endl;

    return 0;
}

7.Boosting算法

7.1 Boosting基本思想

   Boosting(提升)算法的核心是串行学习：每次迭代调整样本权重，让后续分类器更关注之前分错的样本，最终线性组合弱分类器形成强分类器。

7.2 AdaBoost算法

   样本权重更新：
$$w_i^{(j+1)}=\frac{1}{Z_j}{w}_i^{(j)}\exp (-{\theta }_j{\phi }_j(x_i)y_i)$$

   弱分类器权重：
$${\theta }_j=\frac{1}{2}\ln \frac{1-R({\phi }_j)}{R({\phi }_j)}$$

   最终分类器：
$$f(x)=\text{sign}\left(\sum _{j=1}^k{\theta }_j{\phi }_j(x)\right)$$

   其中 $R({\phi }_j)$ 是第 $j$ 个分类器的加权分类错误率。

7.3 OpenCV中的Boosting算法

算法	OpenCV枚举值	说明
Discrete AdaBoost	cv::ml::Boost::DISCRETE	离散AdaBoost
Real AdaBoost	cv::ml::Boost::REAL	置信度评估
LogitBoost	cv::ml::Boost::LOGIT	回归任务
Gentle AdaBoost	cv::ml::Boost::GENTLE	赋予异常数据较小权重

7.3.1 OpenCV实现

// 创建Boosting模型
Ptr<Boost> boost = Boost::create();

// 参数设置
boost->setBoostType(Boost::REAL);           // Real AdaBoost
boost->setWeakCount(100);                    // 弱分类器数量
boost->setMaxDepth(1);                      // 决策树桩
boost->setWeightTrimRate(0.95);              // 权重修剪率
boost->setUseSurrogates(false);

// 训练
boost->train(trainData, ROW_SAMPLE, trainLabels);

7.3.2 示例代码

   示例代码1 蘑菇可食性分类

#include <opencv2/ml.hpp>

using namespace cv;
using namespace cv::ml;

int main() {
    Ptr<TrainData> data = TrainData::loadFromCSV(
        "mushroom.csv", 0, -1);
    data->setTrainTestSplitRatio(0.8);

    // 创建Boosting模型
    Ptr<Boost> boost = Boost::create();
    boost->setBoostType(Boost::REAL);
    boost->setWeakCount(100);
    boost->setMaxDepth(1);  // 决策树桩
    boost->setWeightTrimRate(0.95);

    // 训练
    Mat trainSamples = data->getTrainingSamples();
    Mat trainLabels = data->getTrainingResponses();
    boost->train(trainSamples, ROW_SAMPLE, trainLabels);

    // 测试
    Mat testSamples = data->getTestSamples();
    Mat predicted;
    boost->predict(testSamples, predicted);

    float accuracy = 1.0f - calcError(boost, testSamples,
                                       data->getTestResponses());
    cout << "AdaBoost测试精度: " << accuracy << endl;

    return 0;
}

   示例代码2 英文字母分类(多分类展开技巧)

// 展开技巧：将多分类问题转换为多个二分类问题
// 26个类别 -> 26个二分类器
// 每个样本{x, y} 扩展为 {x, y} -> {x, y_class}, label -> 1/0

#include <opencv2/ml.hpp>

using namespace cv;
using namespace cv::ml;

int main() {
    const int numClasses = 26;
    Ptr<TrainData> origData = TrainData::loadFromCSV(
        "letter-recognition.csv", 0, 0, 0);

    // 展开数据集
    // ... 数据展开代码 ...

    // 创建AdaBoost分类器
    Ptr<Boost> boost = Boost::create();
    boost->setBoostType(Boost::REAL);
    boost->setWeakCount(50);

    // 训练26个二分类器
    vector<Ptr<Boost>> classifiers(numClasses);
    for (int c = 0; c < numClasses; c++) {
        classifiers[c] = Boost::create();
        classifiers[c]->train(expandedTrainData, ROW_SAMPLE,
                              expandedTrainLabels);
    }

    // 预测：选择置信度最高的类别
    // ... 预测代码 ...

    return 0;
}

8.支持向量机

8.1 统计学习理论基础

   经验风险最小化（ERM）：
$$R_{emp}(\alpha )=\frac{1}{m}\sum _{i=1}^{m}Q(z_i,\alpha )$$

   结构风险最小化（SRM）：
$$R(\alpha )⩽R_{emp}(\alpha )+\sqrt{\frac{h(\ln (2m/h)+1)-\ln (\eta /4)}{m}}$$

   VC维衡量学习机器的容量，间隔越大，VC维越小。

8.2 线性SVM

   硬间隔SVM（线性可分）：
$$\underset{w,b}{\min }\frac{1}{2}\Vert w{\Vert }^2$$
$$\text{s.t.}{y}^{(i)}(w^T{x}^{(i)}+b)⩾1$$

   软间隔SVM（允许少量错误）：
$$\underset{w,b,\xi }{\min }\frac{1}{2}\Vert w{\Vert }^2+C\sum _{i=1}^m{\xi }_i$$
$$\text{s.t.}{y}^{(i)}(w^T{x}^{(i)}+b)⩾1-{\xi }_i,{\xi }_i⩾0$$

8.3 对偶问题与支持向量

   通过对偶问题求解，最终分类函数为：
$$f(x)=\text{sign}\left[\sum _{i=1}^m{\alpha }_i{y}^{(i)}⟨x^{(i)},x⟩+b\right]$$

   只有 ${\alpha }_i>0$ 的样本（支持向量）决定分类超平面。

8.4 核方法

   通过核函数将数据映射到高维空间实现非线性分类：
$$K(x,z)=⟨\varphi (x),\varphi (z)⟩$$

   常用核函数：

核函数	公式	参数
线性核	$K(x,z)=x^{T}z$	无
多项式核	$K(x,z)=(\gamma x^{T}z+c{)}^d$	$\gamma ,c,d$
RBF核	$K(x,z)=\exp (-\gamma |x-z{|}^2)$	$\gamma$
Sigmoid核	$K(x,z)=\tanh (\gamma x^{T}z+c)$	$\gamma ,c$

8.5 SVR回归

$$\underset{w,b}{\min }\frac{1}{2}\Vert w{\Vert }^2+C\sum _{i=1}^m({\xi }_i+{\xi }_i^{\ast })$$
$$\text{s.t.}{y}^{(i)}-(w^T{x}^{(i)}+b)⩽\epsilon +{\xi }_i$$

8.6 OpenCV实现

   cv::ml::SVM类：

// 创建SVM
Ptr<SVM> svm = SVM::create();

// SVM类型
svm->setType(SVM::C_SVC);    // C-SVM分类
// SVM::NU_SVC              // v-SVM分类
// SVM::ONE_CLASS            // 单类分类
// SVM::EPS_SVR              // ε-SVR回归
// SVM::NU_SVR               // v-SVR回归

// 核函数
svm->setKernel(SVM::RBF);    // RBF核
// SVM::LINEAR              // 线性核
// SVM::POLY                // 多项式核
// SVM::SIGMOID             // Sigmoid核

// 参数
svm->setC(10);               // 惩罚参数C
svm->setGamma(0.5);          // RBF/Poly/Sigmoid参数
svm->setDegree(3);           // 多项式核度数
svm->setP(0.1);             // ε-SVR参数
svm->setNu(0.5);            // v-SVM参数

// 训练
svm->train(trainData, ROW_SAMPLE, trainLabels);

// 自动参数优化
svm->trainAuto(trainData, 10);  // 10折交叉验证

// 预测
Mat response;
svm->predict(testData, response);

// 获取支持向量
Mat supportVectors = svm->getSupportVectors();

8.7 示例代码

   示例代码1 HOG特征+SVM手写数字分类

#include <opencv2/ml.hpp>
#include <opencv2/imgproc.hpp>
#include <opencv2/objdetect.hpp>

using namespace cv;
using namespace cv::ml;

// 偏斜校正函数
Mat deskew(const Mat& img) {
    Moments m = moments(img);
    if (m.m00 == 0) return img;
    double skew = m.mu11 / m.mu02;
    Mat warpMat = (Mat_<float>(2, 3) <<
        1, skew, -0.5 * skew * img.rows,
        0, 1, 0);
    Mat result;
    warpAffine(img, result, warpMat, img.size());
    return result;
}

// HOG特征计算
vector<float> computeHOG(const Mat& img) {
    HOGDescriptor hog(Size(20, 20), Size(8, 8), Size(4, 4),
                      Size(4, 4), 9);
    vector<float> descriptors;
    hog.compute(img, descriptors);
    return descriptors;
}

int main() {
    // 读取并预处理图像
    Mat bigImg = imread("digits.png", 0);
    Mat labels;
    vector<Mat> trainDigits, testDigits;

    // ... 数据准备代码 ...

    // 计算HOG特征
    Mat trainData, trainLabels;
    for (size_t i = 0; i < trainDigits.size(); i++) {
        Mat deskewed = deskew(trainDigits[i]);
        vector<float> hog = computeHOG(deskewed);
        trainData.push_back(Mat(hog).t());
        trainLabels.push_back(label);
    }

    // 创建并训练SVM
    Ptr<SVM> svm = SVM::create();
    svm->setType(SVM::C_SVC);
    svm->setKernel(SVM::RBF);
    svm->setC(10);
    svm->setGamma(0.05);

    // 使用auto训练优化参数
    // svm->trainAuto(trainData, 10);

    svm->train(trainData, ROW_SAMPLE, trainLabels);

    // 测试
    Mat testData;
    for (size_t i = 0; i < testDigits.size(); i++) {
        Mat deskewed = deskew(testDigits[i]);
        vector<float> hog = computeHOG(deskewed);
        testData.push_back(Mat(hog).t());
    }

    Mat response;
    svm->predict(testData, response);

    float accuracy = countNonZero(response == testLabels) /
                    (float)testLabels.rows;
    cout << "测试精度: " << accuracy << endl;

    return 0;
}

9.神经网络

9.1 神经元模型(感知器)

   输入：$x\in {\mathbb{R}}^n$
   输出：$h_{\theta }(x)=g(z)=g({\theta }^{T}x+b)$

9.2 激活函数

激活函数	公式
Sigmoid	$\frac{1}{1+e^{-z}}$
Tanh	$\frac{e^z-e^{-z}}{e^z+e^{-z}}$
ReLU	$\max (0,z)$

9.3 多层感知器结构

• 输入层：接收特征向量
• 隐藏层：提取特征
• 输出层：输出预测结果

9.4 前向传播

$$a^{(l)}=g(z^{(l)})=g(W^{(l-1)}{a}^{(l-1)}+b^{(l)})$$

9.5 代价函数

   $$J(\theta )=\mathcal{L}(\theta )+\lambda R(\theta )$$

   交叉熵损失：
$$\mathcal{L}(\theta )=-\frac{1}{N}\sum _{i=1}^N\sum _{k=1}^K[y_k^{(i)}\log ({\hat{y}}_k^{(i)})+(1-y_k^{(i)})\log (1-{\hat{y}}_k^{(i)})]$$

   L2正则项：
$$\lambda R(\theta )=\frac{\lambda }{2N}\sum _{l=1}^{L-1}\sum _{i=1}^{s_l}\sum _{j=1}^{s_{l+1}}({\theta }_{ji}^{(l)}{)}^2$$

9.6 梯度下降法

   参数更新：
$$\theta :=\theta -\alpha \frac{\partial J(\theta )}{\partial \theta }$$

9.7 反向传播算法(BP)

   1. 前向传播计算各层输出
   2. 计算输出层误差：${\delta }^{(L)}=(a^{(L)}-y)\odot g^{\prime }(z^{(L)})$
   3. 反向递推：${\delta }^{(l)}=(W^{(l)}{)}^T{\delta }^{(l+1)}\odot g^{\prime }(z^{(l)})$
   4. 计算梯度并更新权重

9.8 OpenCV实现

   cv::ml::ANN_MLP类：

// 创建MLP
Ptr<ANN_MLP> mlp = ANN_MLP::create();

// 设置网络结构 [输入层, 隐藏层1, ..., 输出层]
Mat layerSizes = (Mat_<int>(1, 4) << 784, 100, 50, 10);
mlp->setLayerSizes(layerSizes);

// 设置激活函数
mlp->setActivationFunction(ANN_MLP::SIGMOID_SYM, 0.6, 1);
// ANN_MLP::IDENTITY
// ANN_MLP::RELU
// ANN_MLP::LEAKYRELU

// 设置训练方法
mlp->setTrainMethod(ANN_MLP::RPROP);  // 默认
// ANN_MLP::BACKPROP
// ANN_MLP::ANNEAL

// RPROP参数
mlp->setRpropDW0(0.1);      // 初始步长
mlp->setRpropDWMin(1e-7);  // 最小步长
mlp->setRpropDWMax(50.0);  // 最大步长

// BP参数
mlp->setBackpropWeightScale(0.1);    // 权重梯度
mlp->setBackpropMomentumScale(0.1); // 冲量

// 终止条件
mlp->setTermCriteria(TermCriteria(
    TermCriteria::MAX_ITER + TermCriteria::EPS,
    1000, 0.01));

// 训练
mlp->train(trainData, ROW_SAMPLE, trainLabels);

// 预测
Mat response;
mlp->predict(testData, response);

9.9 示例代码

   示例代码1 MLP手写数字分类

#include <opencv2/ml.hpp>
#include <opencv2/core.hpp>

using namespace cv;
using namespace cv::ml;

int main() {
    // MNIST数据读取
    // ... mnistReader代码 ...

    // 准备训练数据（784维输入，10维输出）
    Mat trainData, trainLabels;
    Mat testData, testLabels;

    // ... 数据准备 ...

    // 创建MLP
    Ptr<ANN_MLP> mlp = ANN_MLP::create();

    // 设置网络结构 [输入, 隐藏层, 输出]
    Mat layerSizes = (Mat_<int>(1, 3) << 784, 300, 10);
    mlp->setLayerSizes(layerSizes);

    // 设置激活函数
    mlp->setActivationFunction(ANN_MLP::SIGMOID_SYM, 0.6, 1);

    // 设置训练方法
    mlp->setTrainMethod(ANN_MLP::RPROP);
    mlp->setRpropDW0(0.1);
    mlp->setRpropDWMin(1e-7);
    mlp->setRpropDWMax(50.0);

    // 设置终止条件
    mlp->setTermCriteria(TermCriteria(
        TermCriteria::MAX_ITER + TermCriteria::EPS,
        1000, 0.01));

    // 训练
    mlp->train(trainData, ROW_SAMPLE, trainLabels);

    // 测试
    Mat response;
    mlp->predict(testData, response);

    // 计算精度
    int correct = 0;
    for (int i = 0; i < response.rows; i++) {
        Point maxLoc;
        minMaxLoc(response.row(i), 0, 0, 0, &maxLoc);
        int predicted = maxLoc.x;
        int actual = testLabels.at<int>(i);
        if (predicted == actual) correct++;
    }

    cout << "MLP测试精度: " << (float)correct / response.rows << endl;

    return 0;
}

9.10 应用提示

网络结构示例	说明
[784, 10, 10]	单隐藏层，10个神经元
[784, 100, 10]	单隐藏层，100个神经元
[784, 300, 10]	单隐藏层，300个神经元
[784, 100, 50, 10]	双隐藏层

训练时间与精度随网络复杂度增加而增加。

10.深度神经网络

10.1 卷积神经网络(CNN)

   CNN是深度学习的基石，比全连接网络更适合图像处理。

   CNN基本结构：

输入 → Conv → ReLU → Pooling → ... → Conv → ReLU →
Pooling → FC → ReLU → FC → Softmax → 输出

10.2 卷积层

   二维卷积：
$$s(i,j)=(I\ast K)(i,j)=\sum _m\sum _{n}I(m,n)K(i-m,j-n)$$

   填充（Padding）：在输入周围填充像素维持尺寸
   步幅（Stride）：滤波器移动的间隔

   输出尺寸公式：
$$OW=\frac{W+2P-FW}{S}+1$$
$$OH=\frac{H+2P-FH}{S}+1$$

10.3 池化层

• 最大池化：取区域最大值
• 平均池化：取区域平均值
  作用：减少特征图尺寸，降低计算量，增加平移不变性。

10.4 Softmax层

   用于多分类：
$$\text{Softmax}(z_i)=\frac{e^{z_i}}{{\sum }_j{e}^{z_j}}$$

10.5 OpenCV DNN模块

   cv::dnn::Net类：

#include <opencv2/dnn.hpp>

using namespace cv;
using namespace cv::dnn;

// 加载模型
Net net = readNetFromCaffe(prototxt, caffeModel);  // Caffe
// Net net = readNetFromTensorflow(model);          // TensorFlow
// Net net = readNetFromTorch(model);               // Torch
// Net net = readNetFromONNX(model);                // ONNX

// 设置后端和目标
net.setPreferableBackend(DNN_BACKEND_OPENCV);
net.setPreferableTarget(DNN_TARGET_CPU);
// DNN_TARGET_OPENCL  // GPU
// DNN_TARGET_OPENCL_FP16  // FPGA

// 读取图像并预处理
Mat img = imread("test.jpg");
Mat blob = blobFromImage(img, 1.0/255, Size(224, 224),
                          Scalar(0,0,0), false, false);

// 前向传播
net.setInput(blob);
Mat prob = net.forward();

// 获取预测结果
Point classIdPoint;
double confidence;
minMaxLoc(prob.reshape(1, 1), 0, &confidence, 0, &classIdPoint);
int classId = classIdPoint.x;

10.6 应用示例类型

10.6.1 图像分类(GoogLeNet）

// 加载GoogLeNet模型
Net net = readNetFromCaffe("deploy.prototxt",
                            "caffenet_train_iter_10000.caffemodel");

Mat img = imread("test.jpg");
Mat blob = blobFromImage(img, 1.0f/255, Size(227, 227));

net.setInput(blob);
Mat prob = net.forward();

// 读取类别标签
vector<String> classNames = {...};
int classId;
minMaxLoc(prob, nullptr, nullptr, nullptr, &classIdPoint);
classId = classIdPoint.x;

cout << "预测类别: " << classNames[classId] << endl;

10.6.2 目标检测(YOLOv4）

// 加载YOLOv4模型
Net net = readNetFromDarknet("yolov4.cfg", "yolov4.weights");

Mat img = imread("test.jpg");
Mat blob = blobFromImage(img, 1/255.0, Size(416, 416));

net.setInput(blob);
vector<Mat> outputs;
net.forward(outputs, net.getUnconnectedOutLayersNames());

// 解析检测结果
for (auto& output : outputs) {
    for (int i = 0; i < output.rows; i++) {
        Mat detection = output.row(i);
        float* data = (float*)detection.data;
        float confidence = data[4];
        // ... 解析边界框 ...
    }
}

10.6.3 实例分割(Mask R-CNN）

// 加载Mask R-CNN模型
Net net = readNetFromTensorflow("mask_rcnn_inception_v2_coco.pb",
                                 "mask_rcnn_inception_v2_coco.pbtxt");

Mat img = imread("test.jpg");
Mat blob = blobFromImage(img, 1.0f, Size(800, 800));

net.setInput(blob);
vector<String> outNames = {"detection_out_final", "mask_detect_out"};
vector<Mat> outputs;
net.forward(outputs, outNames);

// 解析分割结果
Mat dets = outputs[0];  // 检测结果
Mat masks = outputs[1];  // 分割掩码

10.7 应用提示

   1. 模型格式：支持Caffe、TensorFlow、Torch、PyTorch、Darknet和ONNX
   2. GPU加速：从OpenCV 4.1.0开始支持CUDA加速
   3. 自定义层：支持通过registerCustomLayer添加自定义层
   4. 预处理：注意图像尺寸归一化和通道顺序（BGR→RGB）

11 附录：常用函数速查表

11.1 数据类型转换

操作	函数
RGB转灰度	cvtColor(img, gray, COLOR_BGR2GRAY)
RGB转HSV	cvtColor(img, hsv, COLOR_BGR2HSV)
图像归一化	normalize(img, img, 0, 255, NORM_MINMAX)

11.2 数据集划分

Ptr<TrainData> data = TrainData::loadFromCSV(...);
data->setTrainTestSplitRatio(0.8);  // 80%训练, 20%测试

Mat trainSamples = data->getTrainingSamples();
Mat trainLabels = data->getTrainingResponses();
Mat testSamples = data->getTestSamples();
Mat testLabels = data->getTestResponses();

11.3 模型持久化

// 保存
model->save("model.xml");

// 加载
Ptr<ModelType> model = Algorithm::load<ModelType>("model.xml");
