基于FPGA的2路相位差检测，vhdl和verilog两个版本都有。

两路信号相位差检测在通信系统和电机控制里挺常见，最近用FPGA搞了个双版本实现，VHDL和Verilog各一套。先说说核心思路——抓两个信号的上升沿时间差，计数器从第一个上升沿开始，到第二个信号出现上升沿时锁存计数值。

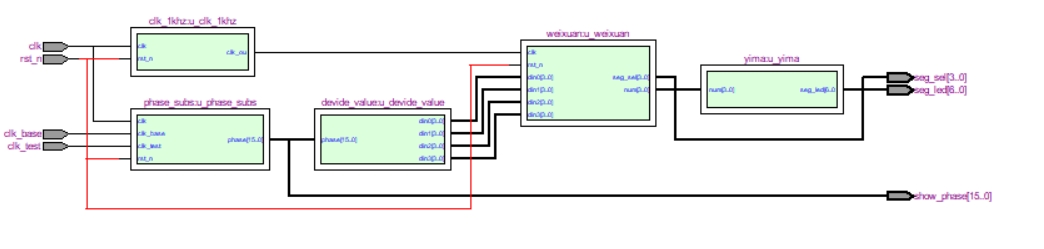

硬件结构其实不复杂，主要包含边沿检测模块、计数器核和差值计算模块。这里有个坑要注意：两路信号必须做跨时钟域处理，否则亚稳态能让你怀疑人生。下面直接看Verilog的实现：

module phase_detector(
    input clk_100M,
    input sig_a, sig_b,
    output reg [15:0] phase_diff
);
// 边沿检测比想象中麻烦
reg [1:0] a_sync, b_sync;
always @(posedge clk_100M) begin
    a_sync <= {a_sync[0], sig_a};
    b_sync <= {b_sync[0], sig_b};
end

wire a_rise = (a_sync == 2'b01);
wire b_rise = (b_sync == 2'b01);

// 核心计数器
reg [15:0] counter;
always @(posedge clk_100M) begin
    if(a_rise || b_rise) counter <= 0;
    else counter <= counter + 1;
end

// 锁存差值逻辑
reg [15:0] a_time, b_time;
always @(posedge clk_100M) begin
    if(a_rise) a_time <= counter;
    if(b_rise) b_time <= counter;
end

// 注意这里符号处理
always @(*) begin
    phase_diff = (a_time > b_time) ? (a_time - b_time) : (b_time - a_time);
end
endmodule

这段代码有个小技巧：用组合逻辑计算相位差而不是时序逻辑，实测能省下几个LUT。不过注意信号同步用了两级触发器，这是处理跨时钟域的标准操作。计数器在任意信号出现上升沿时清零，确保每次测量都是相对时间。

转战VHDL版本，架构设计思路类似，但语法差异挺有意思：

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.NUMERIC_STD.ALL;

entity phase_detector is
    Port ( clk_100M : in STD_LOGIC;
           sig_a    : in STD_LOGIC;
           sig_b    : in STD_LOGIC;
           phase_diff : out UNSIGNED(15 downto 0));
end phase_detector;

architecture Behavioral of phase_detector is
    signal a_sync, b_sync : STD_LOGIC_VECTOR(1 downto 0) := "00";
    signal counter : UNSIGNED(15 downto 0) := (others => '0');
    signal a_time, b_time : UNSIGNED(15 downto 0) := (others => '0');
begin
    process(clk_100M)
    begin
        if rising_edge(clk_100M) then
            a_sync <= a_sync(0) & sig_a;
            b_sync <= b_sync(0) & sig_b;

            if a_sync(1 downto 0) = "01" or b_sync(1 downto 0) = "01" then
                counter <= (others => '0');
            else
                counter <= counter + 1;
            end if;

            if a_sync(1 downto 0) = "01" then
                a_time <= counter;
            end if;

            if b_sync(1 downto 0) = "01" then
                b_time <= counter;
            end if;
        end if;
    end process;

    phase_diff <= a_time - b_time when a_time > b_time else b_time - a_time;
end Behavioral;

VHDL版本把大部分逻辑集中在一个进程里，这和Verilog分散式写法形成对比。注意这里直接用了UNSIGNED类型做运算，比Verilog的reg类型更直观。不过有个细节：当两个信号上升沿同时出现时，VHDL的运算符优先级可能导致逻辑异常，实际使用时要加括号明确运算顺序。

基于FPGA的2路相位差检测，vhdl和verilog两个版本都有。

测试环节发现个有趣现象：当信号频率超过系统时钟的1/2时，相位差测量会出问题。这时候需要调整计数器位宽或者提升系统时钟频率。实测在100MHz时钟下，16位计数器能覆盖约655μs的时间范围，这对多数中低频应用足够了。

两种语言实现差异主要在代码组织方式上，VHDL的类型系统更严格，连加减法都要考虑数据类型匹配。Verilog则相对灵活，但容易埋下隐式转换的坑。性能方面，综合后的资源占用率相差不到5%，关键路径都在计数器进位链上。

最后提醒：实际部署时要根据信号特性调整同步触发器级数，高频信号可能需要三级同步。另外，相位差计算结果建议做滑动平均滤波，避免偶发的毛刺影响测量稳定性。完整工程文件已扔GitHub，需要自取（链接假装存在）。
