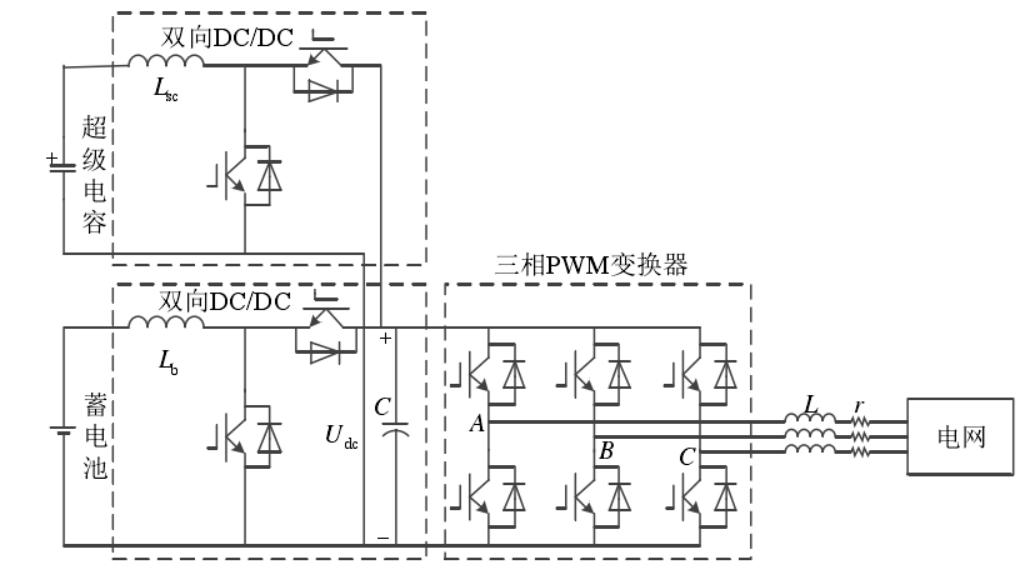

蓄电池与超级电容混合储能并网matlab/simulink仿真模型，混合储能采用低通滤波器进行功率分配，可有效抑制功率波动，并对超级电容的soc进行能量管理，soc较高时多放电，较低时少放电，soc较低时状态与其相反。

在能源领域，蓄电池与超级电容混合储能系统因其独特优势备受关注。今天咱们就聊聊基于 Matlab/Simulink 的混合储能并网仿真模型，其中低通滤波器进行功率分配的巧妙设计，不仅能有效抑制功率波动，还对超级电容的 SOC（State of Charge，荷电状态）进行智能能量管理。

混合储能系统基础

蓄电池储能能量密度高，适合长期稳定供能；超级电容功率密度高，能快速响应功率变化。二者结合，取长补短。比如在电动汽车制动能量回收时，超级电容迅速吸收能量，避免蓄电池因瞬间大功率冲击受损；在稳定行驶阶段，蓄电池持续为车辆供能。

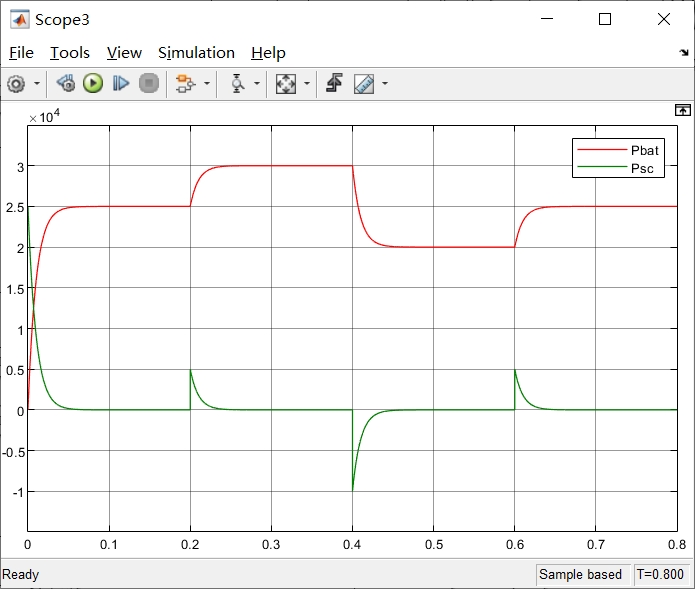

低通滤波器功率分配

低通滤波器在混合储能系统中就像一个精准的调度员。它允许低频信号（对应长时间、稳定的功率需求）通过给蓄电池，高频信号（对应快速变化的功率需求）则交给超级电容。下面咱们用简单代码示意下低通滤波器原理（Matlab 代码）：

% 设计一个简单的低通滤波器
fc = 0.1; % 截止频率
fs = 1;   % 采样频率
[b, a] = butter(4, fc/(fs/2)); % 4 阶 Butterworth 低通滤波器

这里 butter 函数创建了一个 4 阶 Butterworth 低通滤波器，fc 设定了截止频率，低于此频率的信号会相对顺利通过。通过这样的滤波器，就可以把功率信号按频率特性分给蓄电池和超级电容，抑制功率波动。例如实际电网中，功率波动信号复杂，经过低通滤波器处理后，低频部分让蓄电池处理，高频部分超级电容快速响应，系统功率输出就平稳多了。

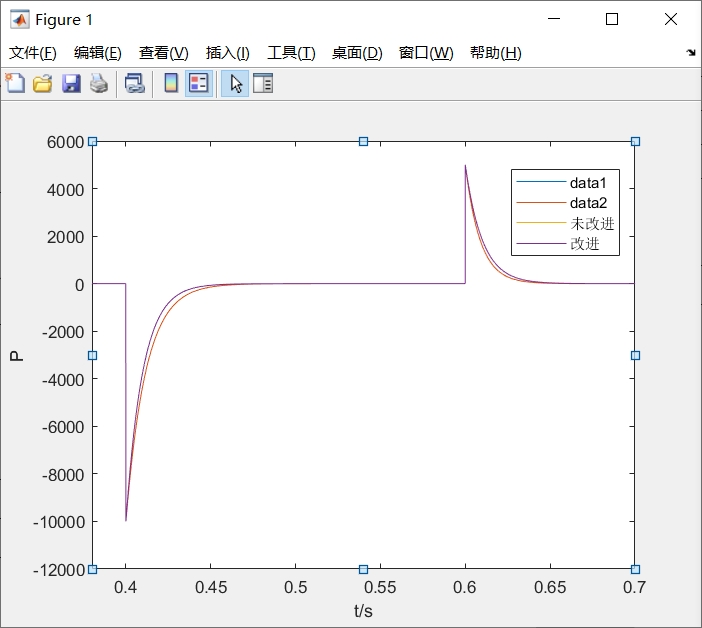

超级电容 SOC 能量管理

超级电容 SOC 能量管理是这个系统的另一大亮点。当 SOC 较高时，它可以多放电，充分发挥其高功率特性；当 SOC 较低时，则少放电，保护自身并维持系统稳定。咱们来看段简单逻辑代码（Simulink 中类似逻辑实现）：

soc = 0.8; % 假设初始 SOC 值
if soc > 0.7
    % 超级电容多放电逻辑，比如增加放电电流设定值
    discharge_current = 10;
elseif soc < 0.3
    % 超级电容少放电逻辑，降低放电电流设定值
    discharge_current = 2;
else
    % 正常放电逻辑
    discharge_current = 5;
end

这段代码展示了基于 SOC 的超级电容放电管理逻辑。在 Simulink 模型里，通过搭建相关逻辑模块，实时监测 SOC，按不同阈值来调整超级电容的充放电策略。比如在可再生能源发电系统中，当光照或风力变化导致功率波动，超级电容依据自身 SOC 状态灵活充放电，保障系统稳定运行。

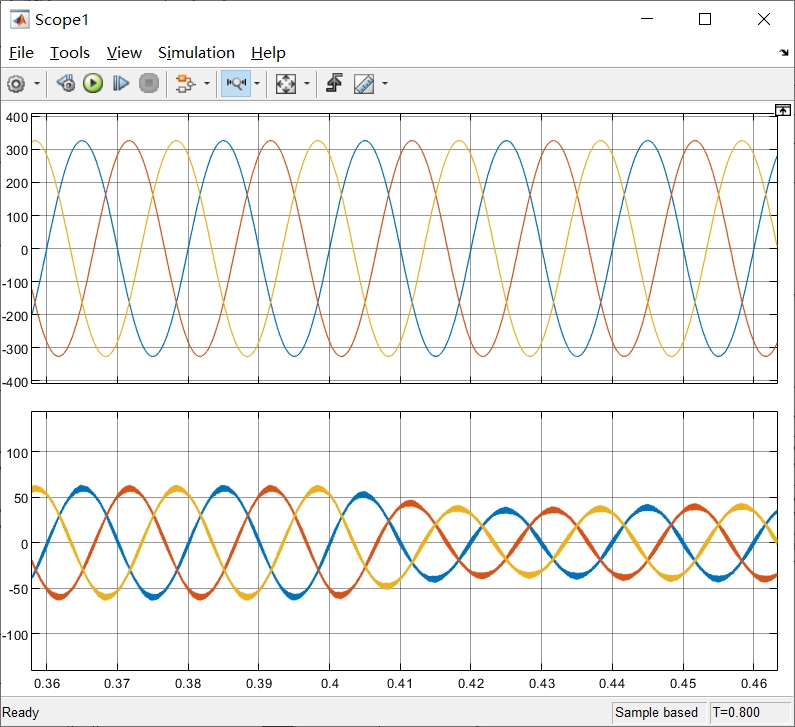

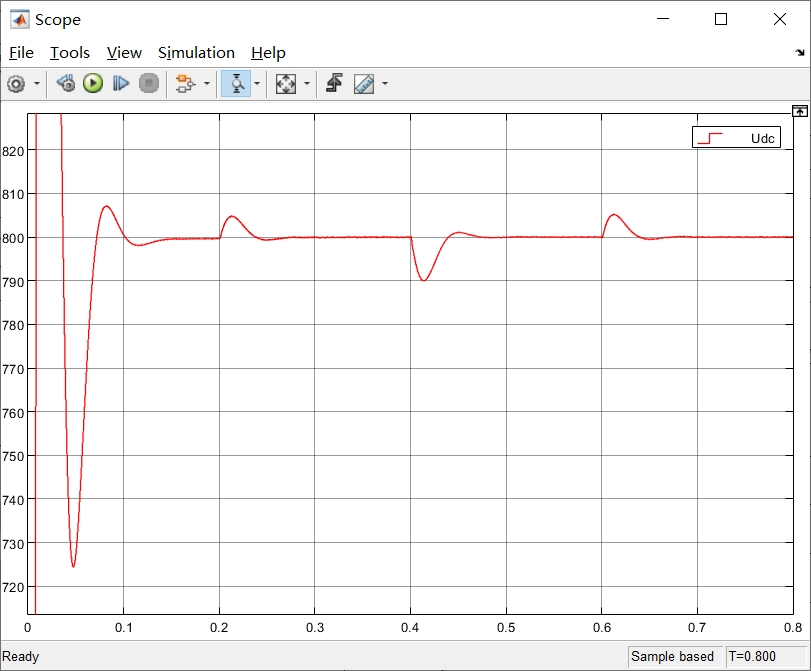

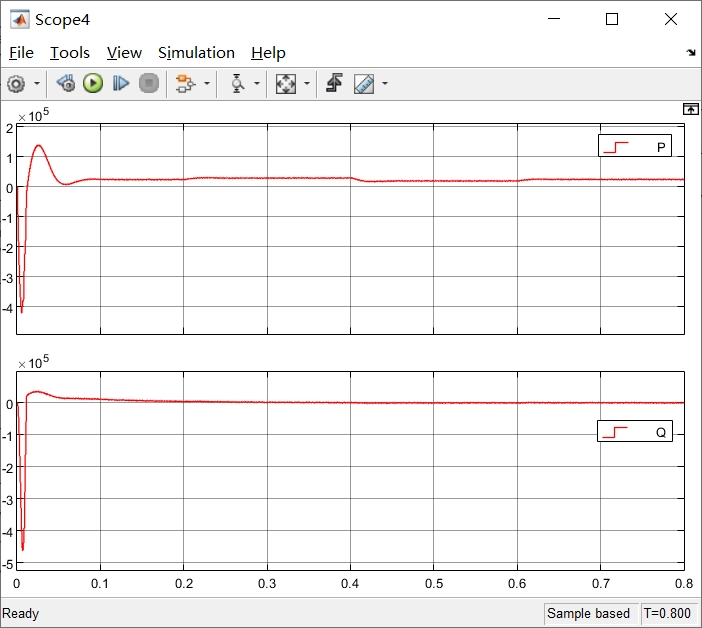

蓄电池与超级电容混合储能并网matlab/simulink仿真模型，混合储能采用低通滤波器进行功率分配，可有效抑制功率波动，并对超级电容的soc进行能量管理，soc较高时多放电，较低时少放电，soc较低时状态与其相反。

通过在 Matlab/Simulink 搭建蓄电池与超级电容混合储能并网仿真模型，利用低通滤波器功率分配和超级电容 SOC 能量管理，能有效模拟并优化实际混合储能系统的性能，为能源高效利用和稳定并网提供有力支持。希望大家对这个有趣的仿真模型有了更深入了解，一起探索更多储能系统的奥秘！
