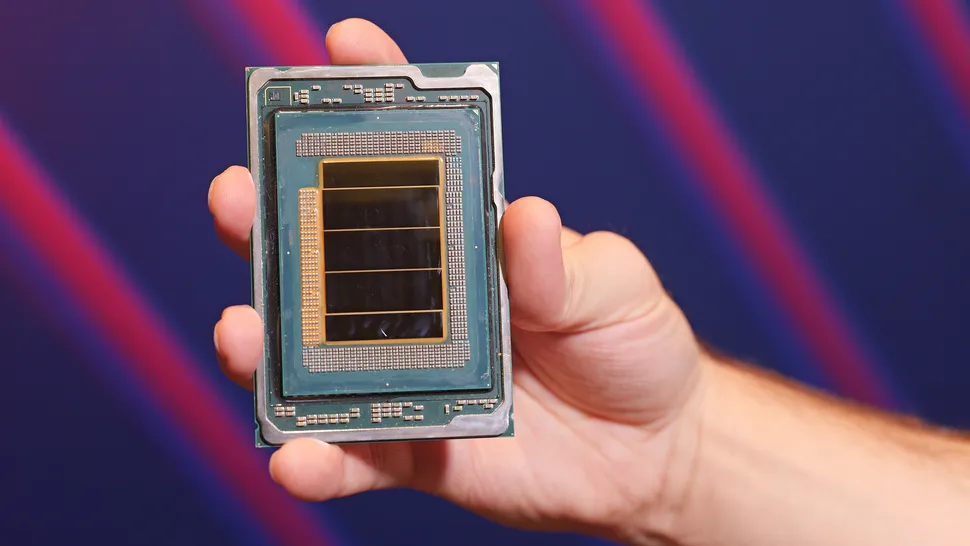

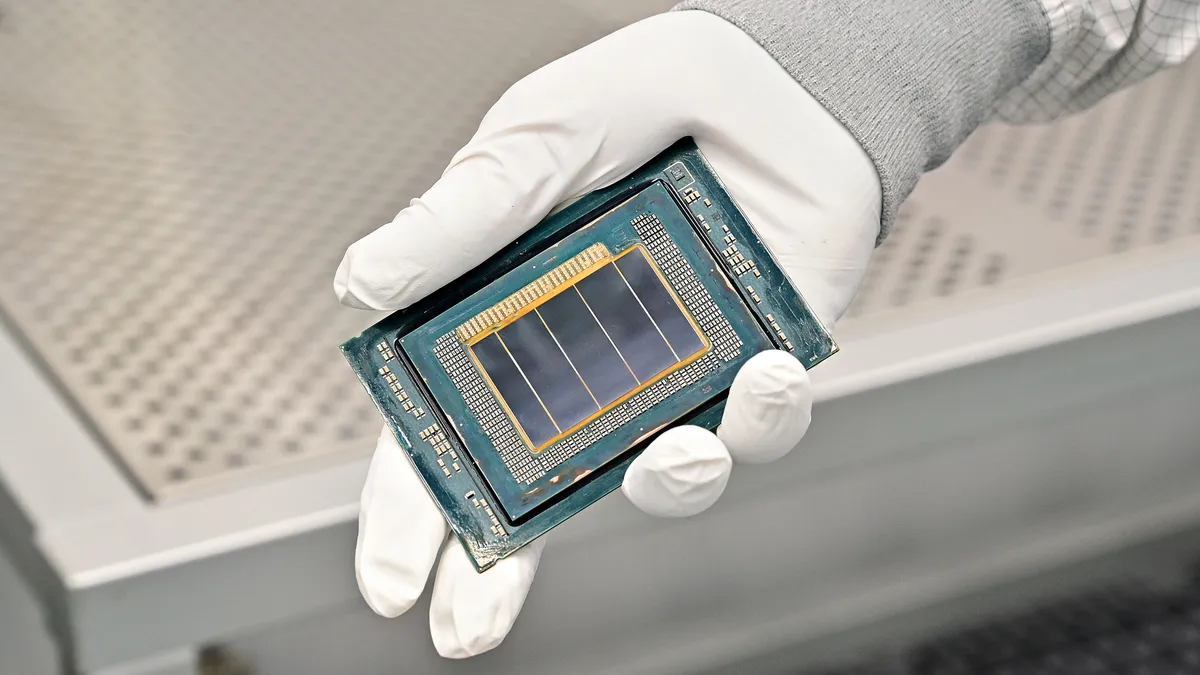

近日，Intel 正式发布代号为 Clearwater Forest 的新一代 Xeon 6+ 处理器，这是首款基于 Intel 18A（1.8nm 级）制程打造的数据中心 CPU，同时也被视为 Intel 制程路线图中的关键一战。从技术指标来看，它不仅刷新了 x86 服务器 CPU 的核心数量上限，也展示了 Intel 在先进封装和平台整合能力上的最新成果。

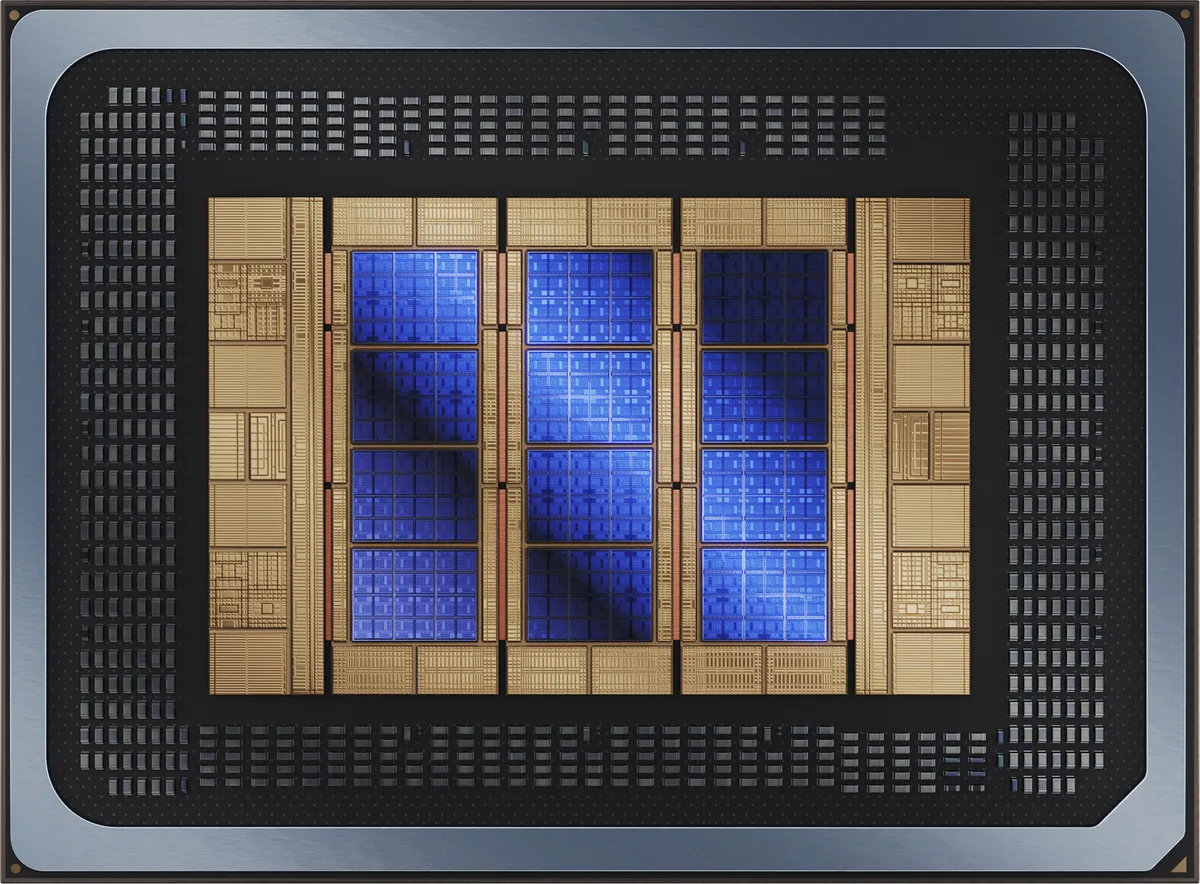

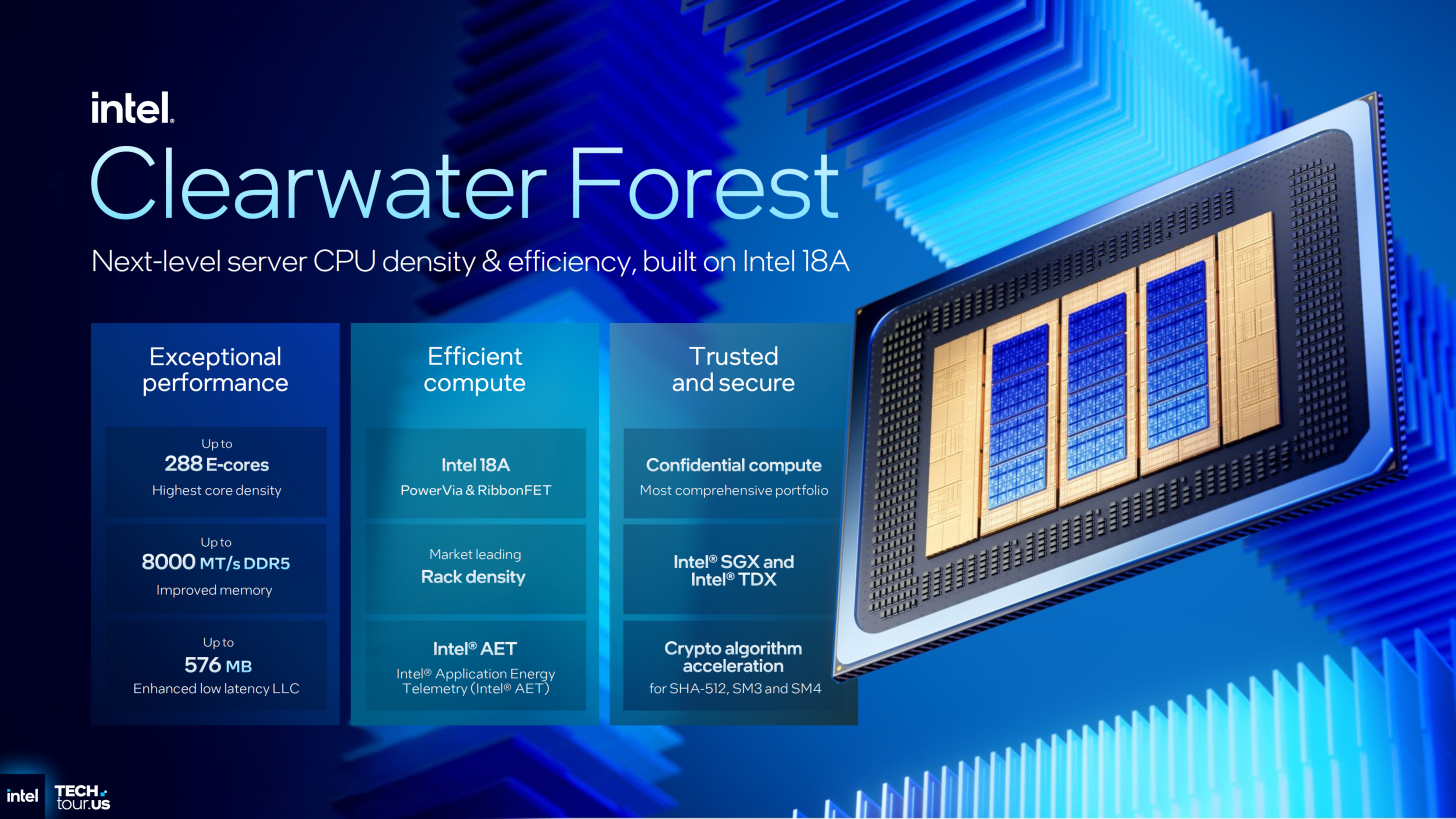

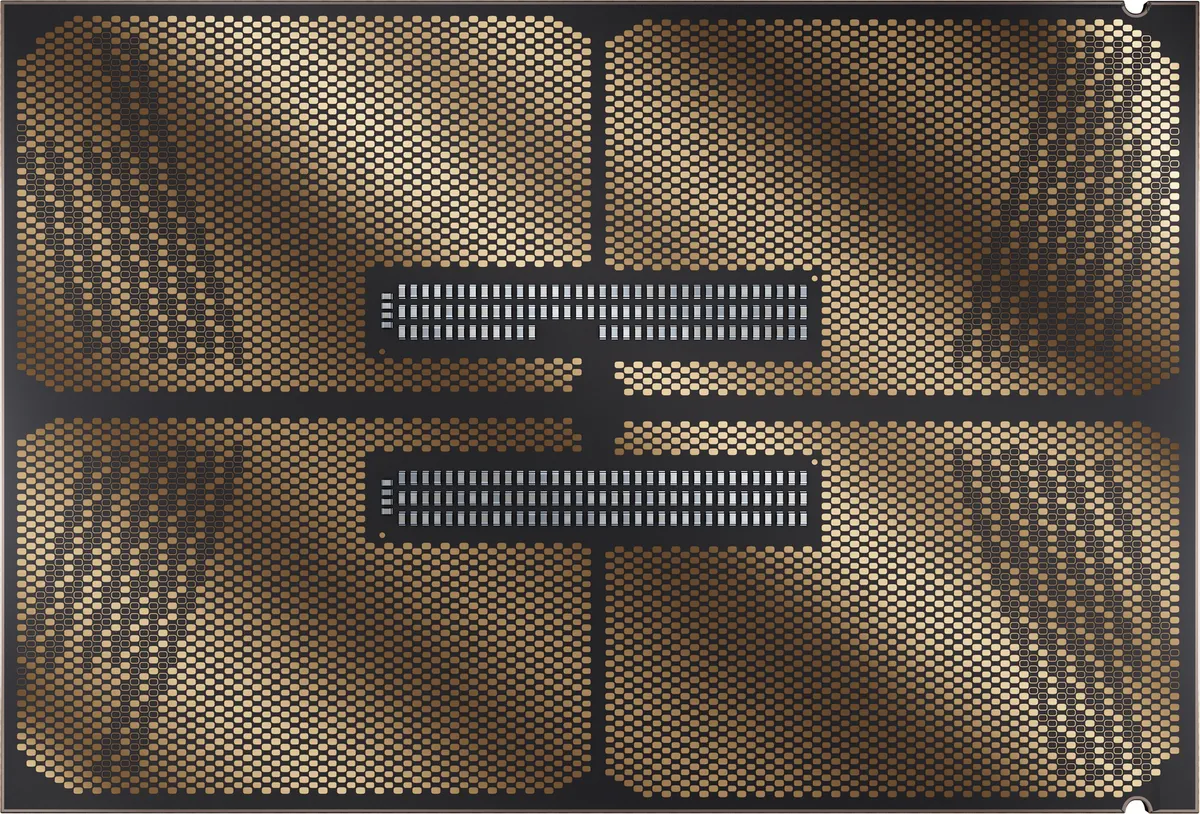

这代 Xeon 6+ 单路最高 288 个 Darkmont 能效核心，双路可达 576 核，是目前行业核心数最高的 x86 服务器处理器之一。架构上采用高度模块化设计：整颗处理器由 12 个计算芯片（每个集成 24 个 Darkmont 核心）组成，这些计算芯片基于 18A 制程生产；再加上 2 个基于 Intel 7 工艺的 I/O 芯片，以及 3 个基于 Intel 3 工艺的有源基础芯片。计算芯片通过 Foveros Direct 3D 技术进行垂直堆叠，横向互连则依靠 EMIB 桥接技术完成。这种 3D + 2.5D 的混合封装结构，使 Intel 能在不同制程节点之间做功能分工，同时在功耗、面积与带宽之间取得平衡。

需要强调的是，这里的 Darkmont 虽然被定义为“能效核心”，但并非传统意义上的弱性能 E-core。它在微架构层面进行了明显增强：每核心 64KB L1 指令缓存，更宽的取指与解码通路，更深的乱序执行引擎，以及更多执行端口设计，目的是提升高线程密度场景下的吞吐能力。从缓存层级来看，核心按四个一组共享约 4MB L2 缓存，整颗处理器总缓存容量超过 1GB（约 1152MB）。如此庞大的缓存池，本质上是为了解决“几百个核心同时活跃”时的数据供给问题，通过提高数据局部性来减少对外部内存带宽的依赖，从而在提升性能的同时控制功耗。

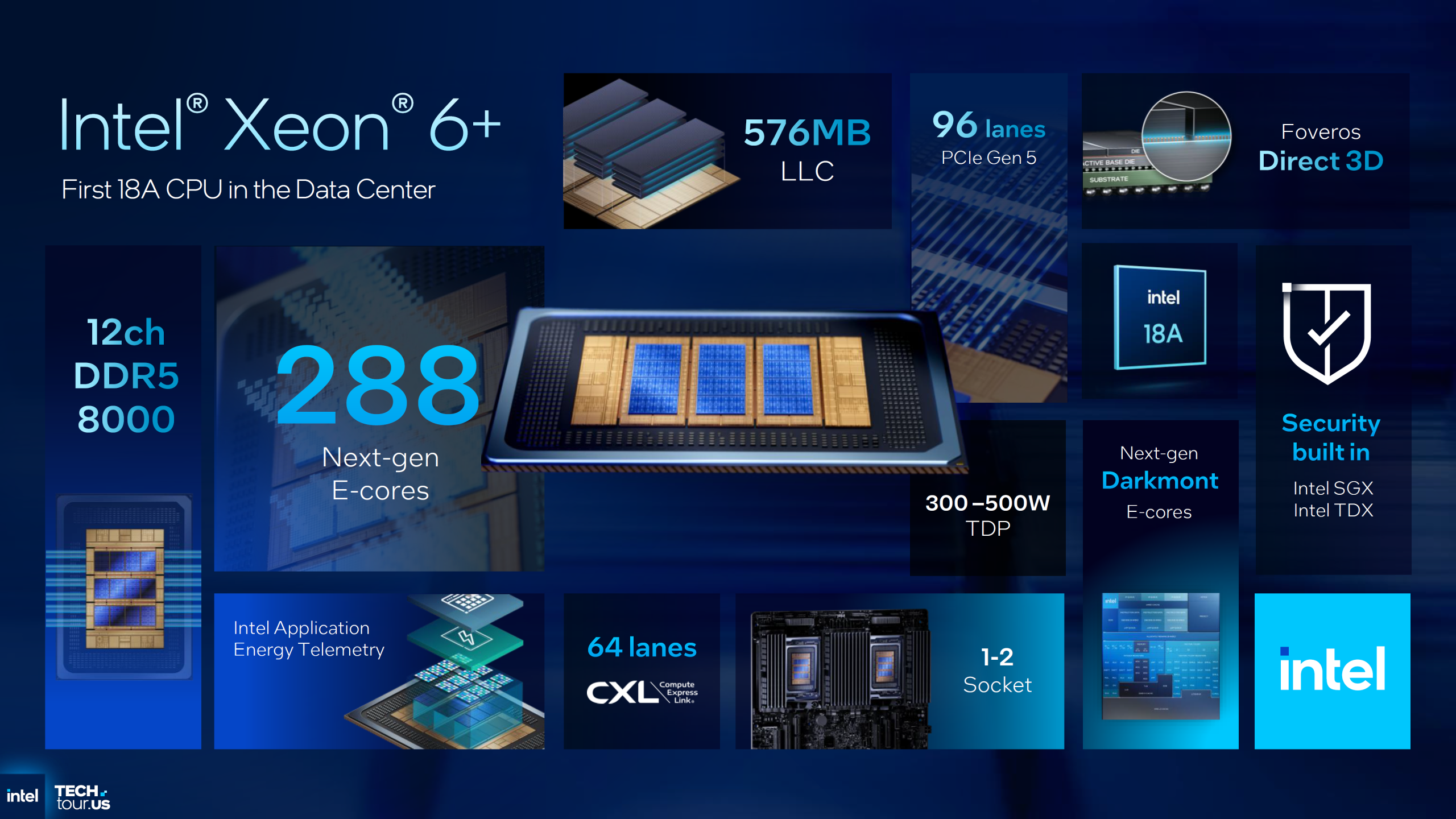

平台层面，Xeon 6+ 仍然保持与现有 Xeon 插槽兼容，降低数据中心升级门槛。它支持 12 通道 DDR5-8000 内存，提供 96 条 PCIe 5.0 通道，其中 64 条支持 CXL 2.0。在加速能力方面，集成了 AMX（矩阵加速扩展）、QAT（加解密与压缩卸载）以及 vRAN Boost 等技术。Intel 的思路很明确：在通用 CPU 内部整合更多专用加速能力，让一颗处理器可以覆盖原本需要多种加速卡才能完成的任务，从而节省功耗、空间和系统复杂度。

从应用定位来看，Intel 将 Clearwater Forest 主要瞄准电信、云计算和边缘 AI 场景。尤其是在 5G Advanced 以及未来 6G 网络部署背景下，运营商越来越多地依赖服务器 CPU 承载虚拟化 RAN 和边缘推理任务，但又不希望为 AI 加速器大规模改造现有数据中心架构。288 核单路、576 核双路的规模，使单台服务器可以运行数十甚至上百个虚拟机，在保持低延迟的同时实现更优的能效比。这种“用极致核心密度对抗专用加速卡”的路径，是 Intel 对电信与云侧需求的一种回应。

更深层的意义在于，这是 Intel 18A 制程首次在数据中心产品上规模落地。无论是功耗表现、良率控制，还是大规模量产能力，都会通过这代产品接受市场检验。从某种程度上说，Clearwater Forest 不只是一次产品发布，更是一场关于先进制程可信度的验证。

当然，对于企业用户而言，核心数量的提升只是平台能力的一部分。真正决定业务效果的，往往是整机层面的架构设计与资源调度策略，包括内存拓扑与带宽规划、NUMA 优化、PCIe 与 CXL 资源分配，以及虚拟化或容器环境下的负载调优。尤其是在 200+ 核级别的高密度平台上，如何在性能、功耗与稳定性之间取得平衡，比单纯追求规格参数更为关键。

围绕新一代高核心密度 CPU 平台，赋创也会持续追踪，并进行实测与架构分析，结合不同业务模型输出更贴近实际场景的部署建议与性能对比，帮助用户在高密度虚拟化、AI 推理及 vRAN 等场景下做出更理性的技术选型。
