西门子PLC电磁阀控制程序，1200和1500plc通用，包括单电控和双电控两种，SCL编程，使用UDT和多重背景，状态字反馈电磁阀状态，并且在上位机显示出来，快速实现N个电磁阀的控制，封装好的FB块可以直接调用，并且配有视频讲解，轻松上手

最近在搞电磁阀控制项目的时候发现，重复造轮子真能把人整崩溃。特别是产线上动不动几十个电磁阀要控制，要是每个都单独写逻辑，加班到半夜都搞不定。好在用SCL玩转UDT和多重背景之后，这事突然变简单了。

先甩个干货——电磁阀控制的核心数据结构。咱们直接用UDT打包所有必要参数：

TYPE "ValveControl_UDT" :
STRUCT
    ManualMode : Bool;       // 手动模式开关
    AutoCmd : Bool;          // 自动控制信号
    Feedback : Bool;         // 物理反馈信号
    HoldTime : Time := T#500ms; // 保持时间
    StatusWord : Word;       // 状态字
    Fault : Bool;            // 综合故障
END_STRUCT;
END_TYPE

这个结构体把控制参数和状态监控揉在一起，特别是StatusWord用位操作存状态，后面做上位机显示会特别方便。

双电控阀的FB块接口长这样：

FUNCTION_BLOCK "DoubleValve_FB"
VAR_IN_OUT
    Valve : ValveControl_UDT;
END_VAR
VAR
    Timer_On : TON;
    Timer_Off : TOF;
    LastState : Bool;
END_VAR

注意这里用INOUT参数直接传递UDT，比传统接口节省一半参数量。定时器用多重背景省资源，这个技巧在控制几十个阀的时候效果拔群。

重点说状态反馈处理。用位操作把八个状态塞进一个字里：

Valve.StatusWord.0 := Valve.Feedback;      // 位0存实际状态
Valve.StatusWord.1 := Valve.AutoCmd;       // 位1存控制命令
Valve.StatusWord.2 := Valve.Fault;         // 位2故障标志
Valve.StatusWord.3 := Timer_On.Q;          // 位3开启计时
//...后续位同理

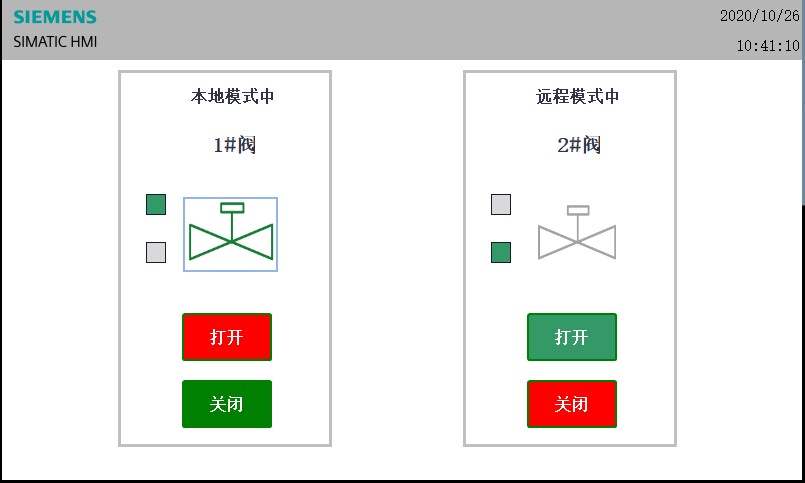

上位机那边直接用WinCC读取StatusWord，用二进制控件分解显示，比单独绑定变量效率高N倍。

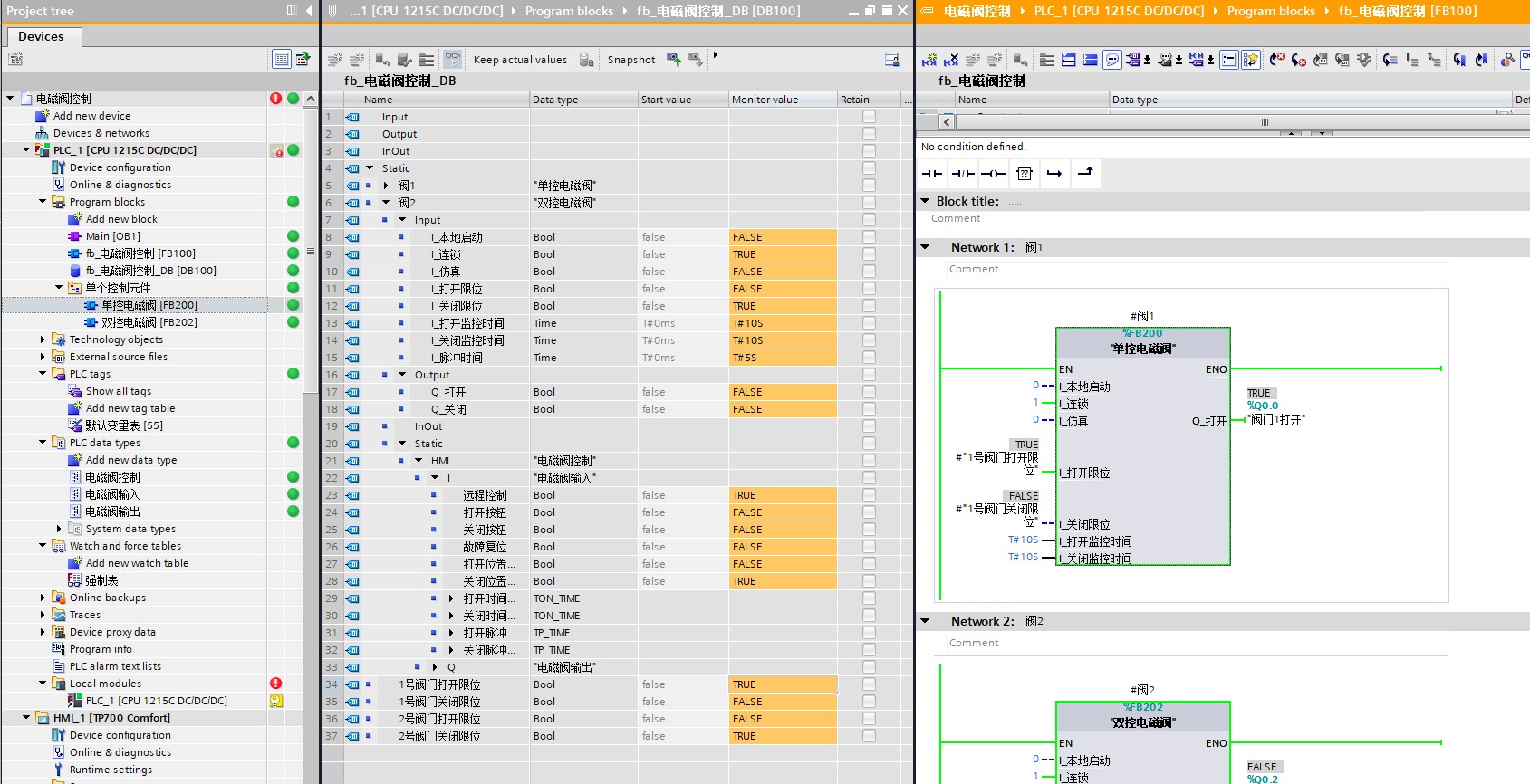

批量控制才是重头戏。比如要控制24个阀：

VAR
    ValveGroup : ARRAY[1..24] OF DoubleValve_FB;
END_VAR

FOR #i := 1 TO 24 DO
    ValveGroup[#i](
        Valve := "DB_Valve".ValveData[#i]
    );
END_FOR;

配合UDT数组，循环处理直接起飞。实测从第25个阀开始，新增控制只需在DB里加数据，程序根本不用动。

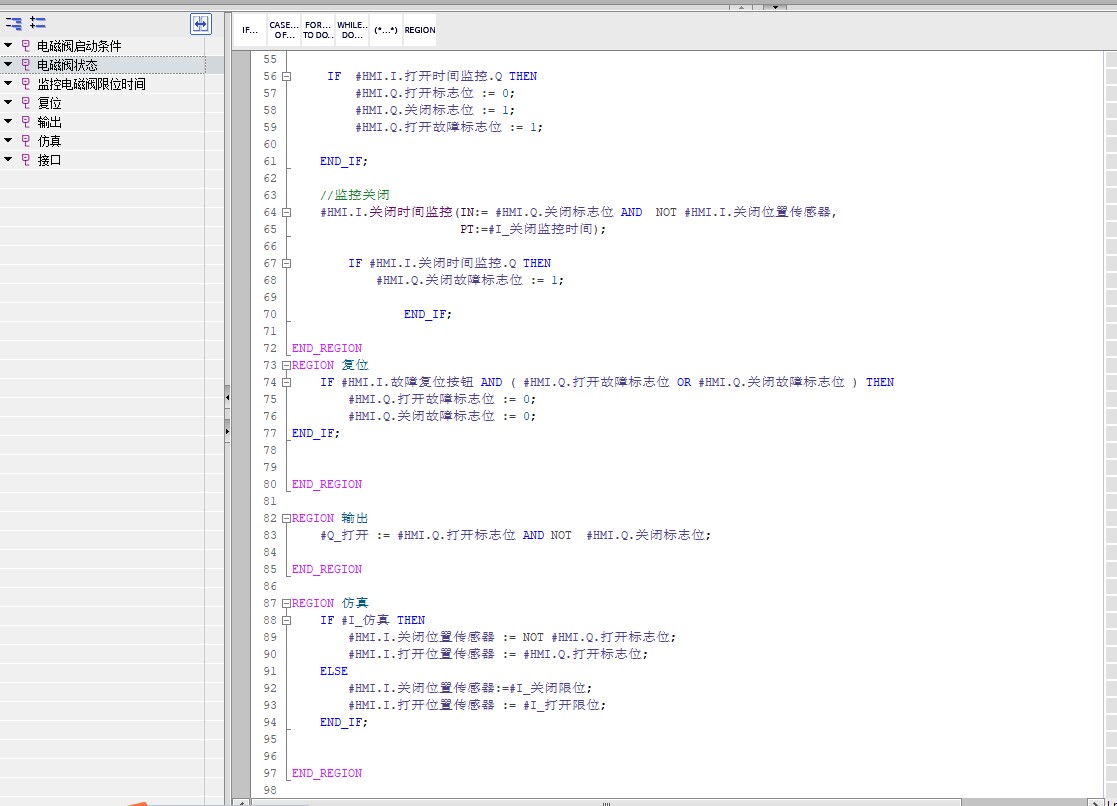

调试时踩过的坑得说说：双电控阀的互锁逻辑千万别用延时代替物理反馈，有次测试时两个线圈同时吸合直接烧了电磁阀。后来在FB里加了硬互锁：

IF Valve.ManualMode THEN
    // 手动模式处理
ELSE
    CASE Valve.AutoCmd OF
        0: // 关闭逻辑
        1: // 开启逻辑
        ELSE // 异常处理
    END_CASE;
END_IF;

现在项目里三十多个电磁阀跑得稳稳的，上位机状态刷新速度跟得上操作员手速。配套的教学视频里演示了怎么用PLCSIM Advanced做批量仿真，比真实设备调试安全多了。
