干过洁净室项目的兄弟都知道，空调箱控制就是个精细活儿。五个模式切换比女朋友变脸还快，执行器动作顺序错一个，轻则压差乱套，重则洁净度翻车。今儿咱们拿西门子1500 PLC+昆仑通泰的实战程序开刀，直接上硬货！

先看程序骨架

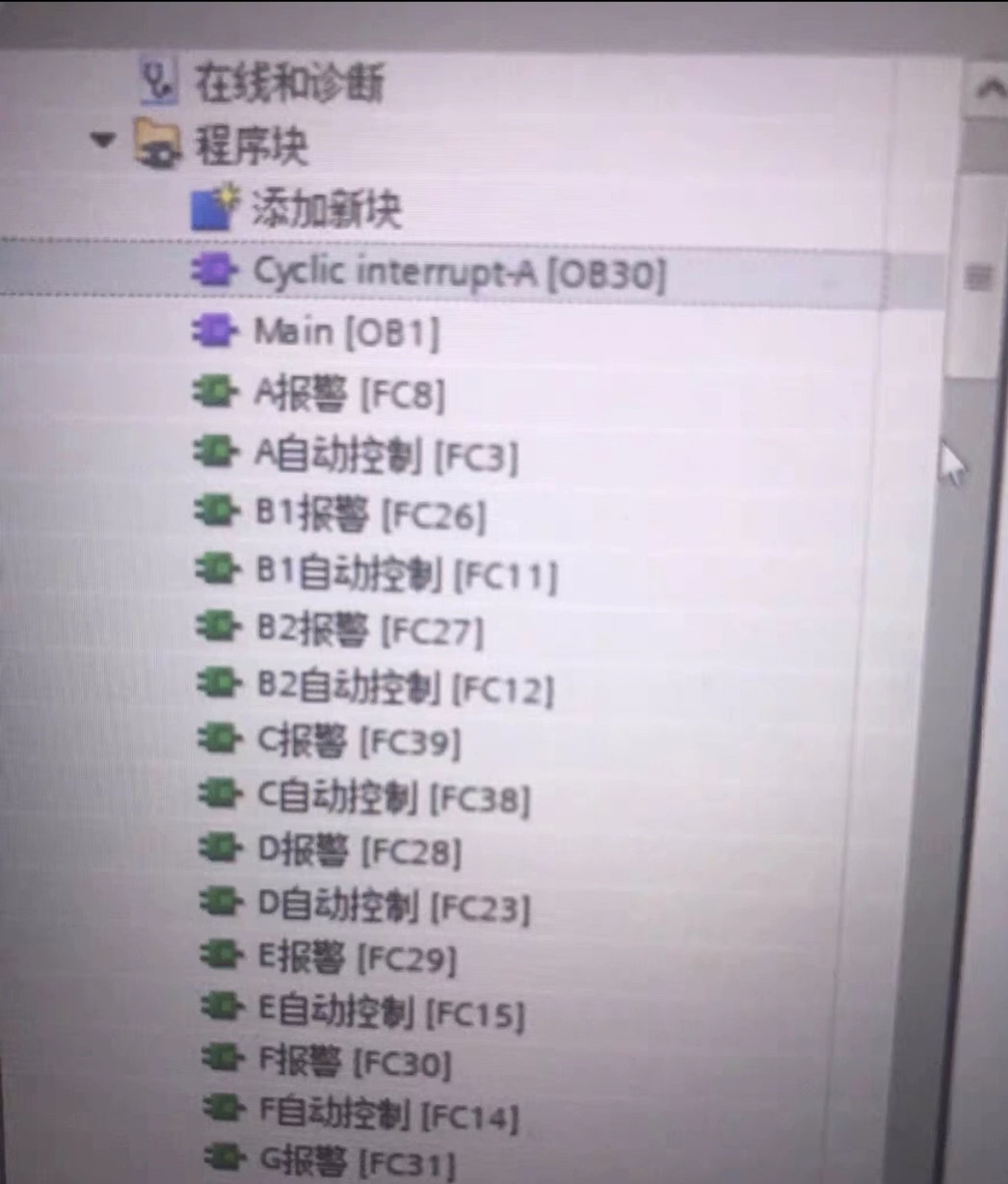

整个程序用FB块封装控制逻辑，每个模式对应一个背景DB。触摸屏上做了五个带互锁的按钮，直接绑定PLC的M区地址：

// 模式选择信号处理
IF "HMI".生产模式 THEN
    "模式寄存器" := 1;
ELSIF "HMI".值班模式 THEN
    "模式寄存器" := 2;
//...其他模式类似
END_IF;

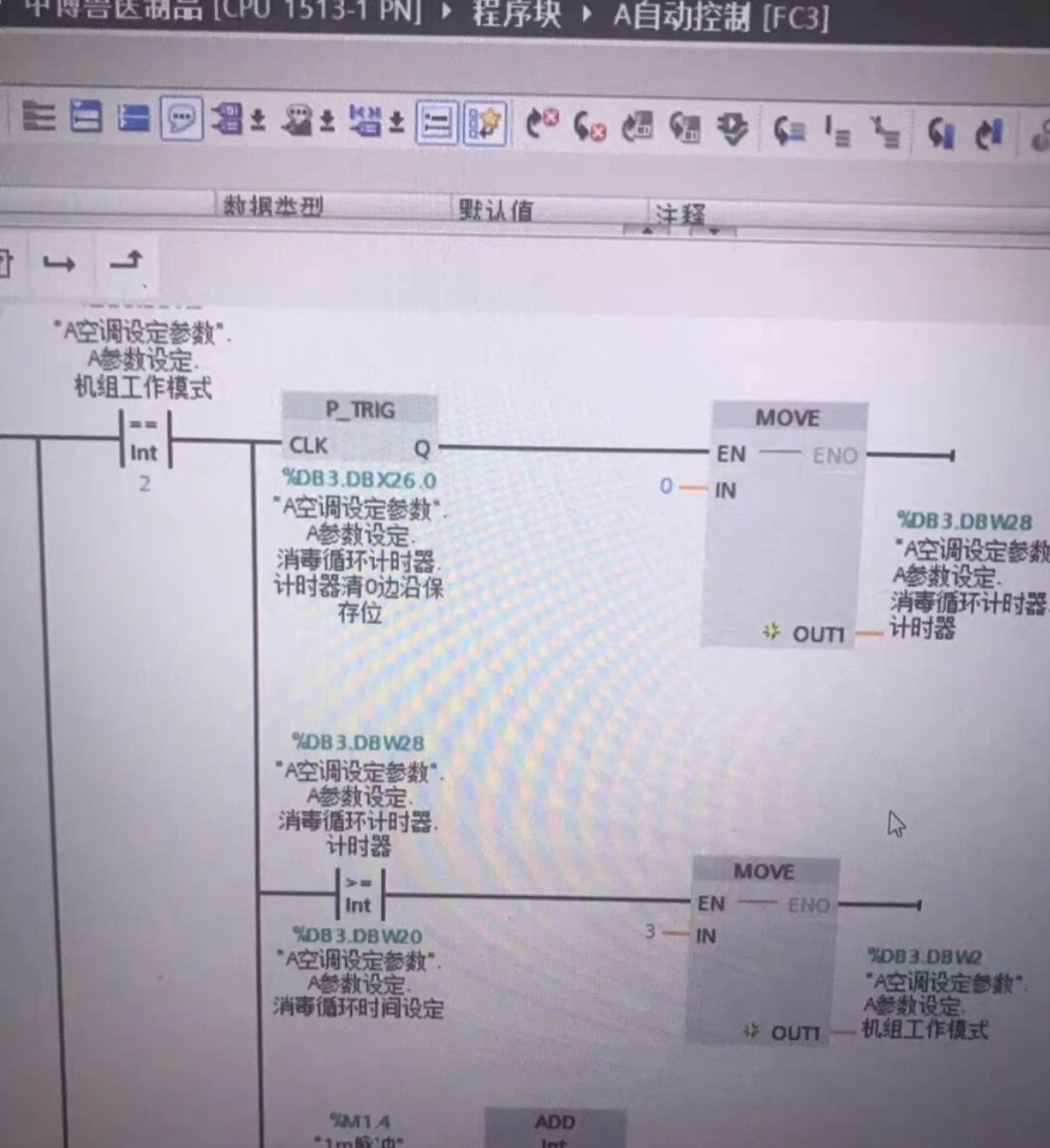

这里用了模式寄存器当总开关，后面所有逻辑都基于这个值做跳转。注意模式切换时必须先停当前模式，否则直接切会引发执行器打架。

重点说说生产模式

启动顺序是核心：先开送风机→等频率稳定→开加热阀→压差达标再开排风机。来看梯形图的关键部分：

// 送风机软启动控制
"送风机_频率" := INT_TO_REAL(T#5S的定时器当前值)/50; //5秒斜坡启动
IF "送风机_频率" >= 45.0 THEN
    "加热阀_PID".ENABLE := TRUE; //允许温控
END_IF;

这里有个骚操作——用定时器直接生成频率斜坡，比用模拟量模块更省钱。PID使能信号必须等风机稳定才触发，避免刚启动就狂调阀门。

05医药洁净室空调箱各种模式实现程序介绍 西门子1500 PLC+昆仑通泰触摸屏暖通空调程序 医药洁净室空调箱各种控制模式: 停止模式 生产模式 值班模式 消毒循环模式 消毒排风模式 医药洁净室空调箱控制还是蛮考验技巧的，各个执行器的开启或关闭，甚至开启关闭都是有先后顺序的，网上对这一块基本没有什么资料的，做洁净室项目与其自己花费大量时间死磕自己，不如花点小拿程序花一天时间好好研究，各个模式的控制逻辑就基本清楚了 博途15+昆仑通泰154

消毒模式的双重保险

消毒循环和排风模式最要命的是VAV阀控制，程序里用了个状态机：

CASE "消毒阶段" OF
1: //排风阶段
    "排风机" := TRUE;
    "VAV阀" := 80; //强开至80%
    IF 压差 < -15 PA THEN
        "消毒阶段" := 2;
    END_IF;
2: //循环阶段
    "臭氧阀" := TRUE;
    TON("消毒计时",T#1H); //1小时倒计时
END_CASE;

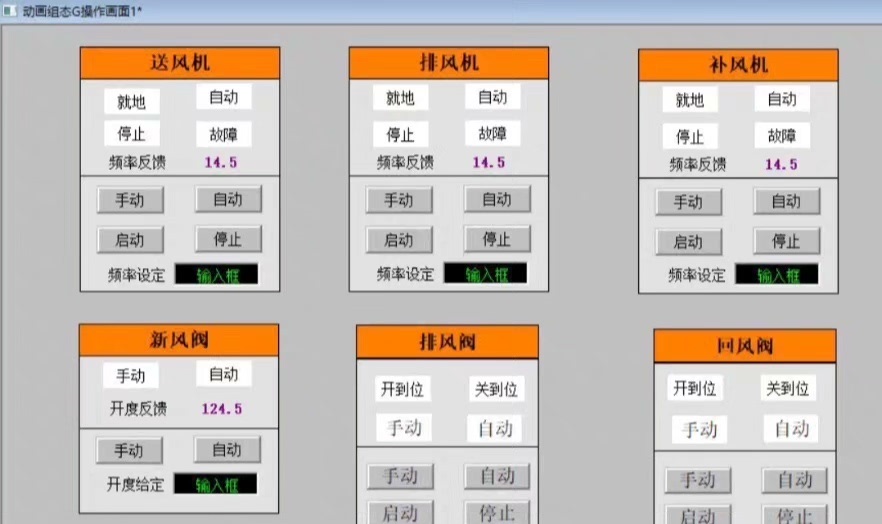

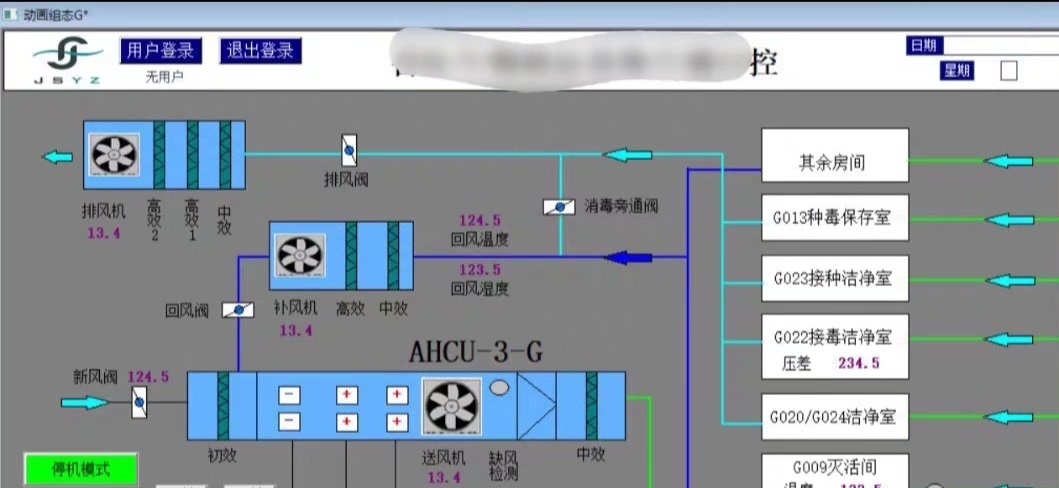

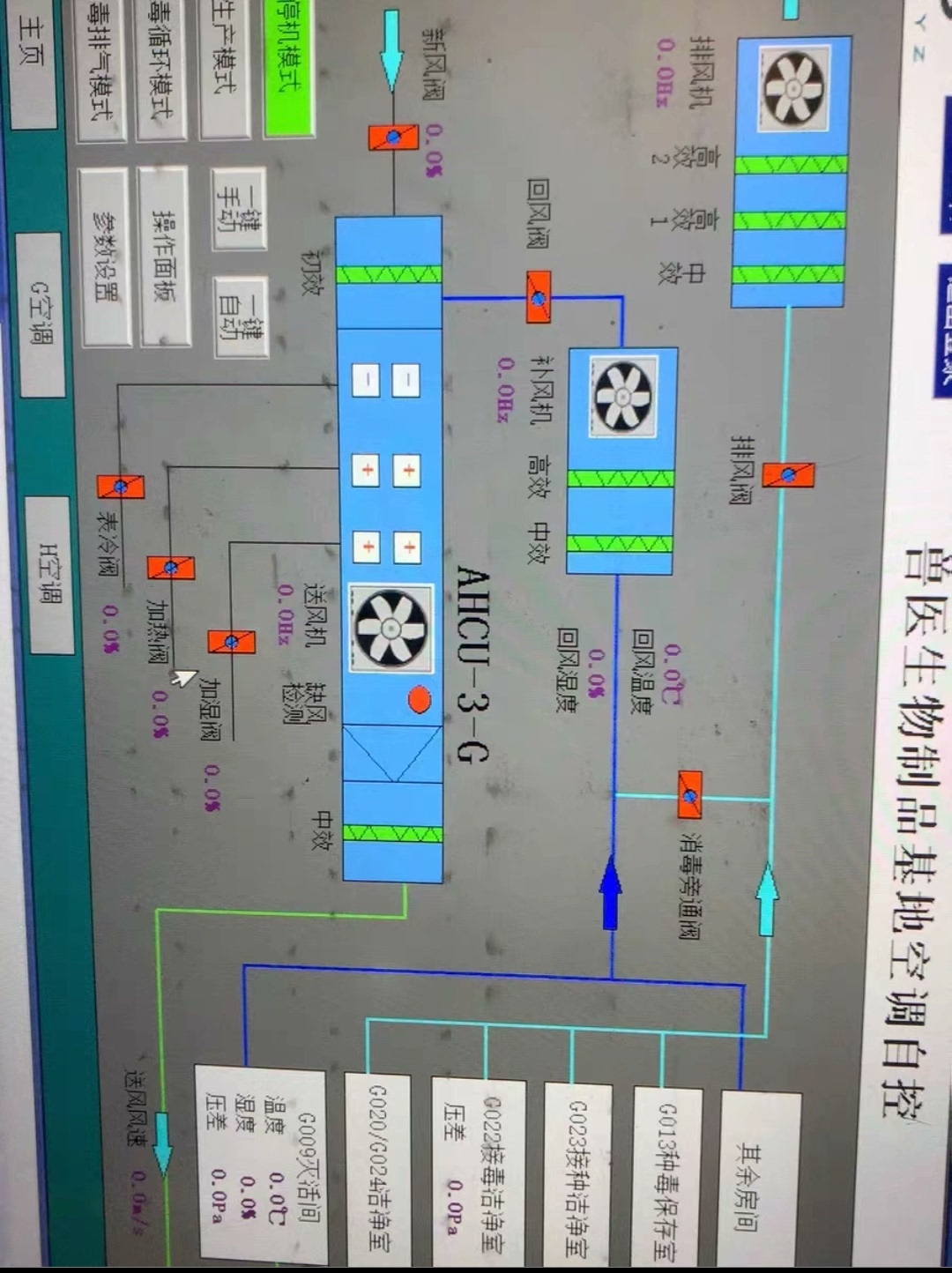

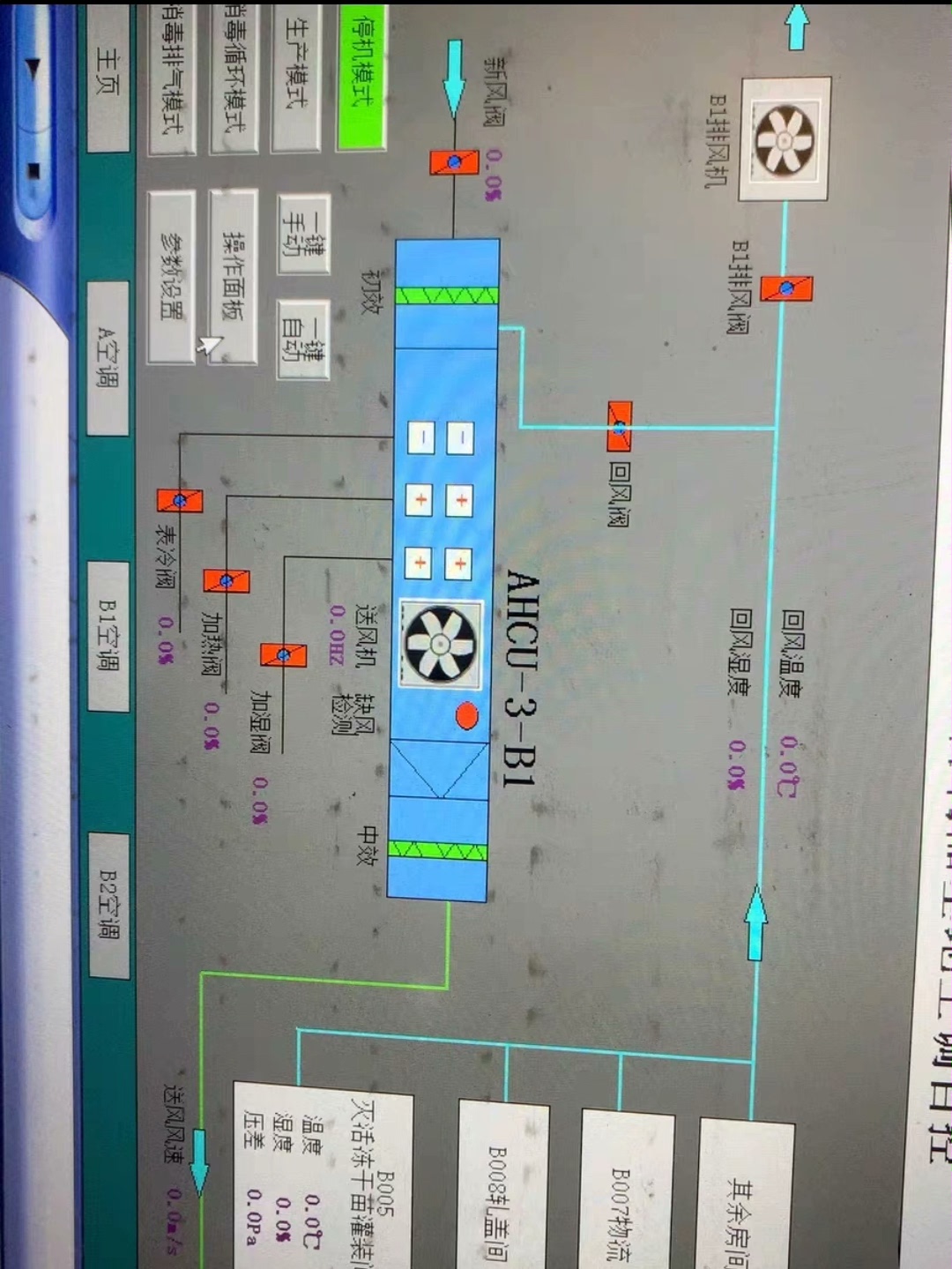

重点在于压差达到负压阈值才能进循环阶段，否则消毒气体可能外泄。触摸屏上做了阶段状态灯和剩余时间显示，防止操作工手贱乱按。

值班模式的节能玄机

这里最容易栽跟头的是夜间模式切换时的压差维持。程序里用了个取巧的办法——把排风机转速锁定在30%，同时关掉所有温控：

IF 当前模式 == 值班 THEN
    "排风机_频率" := 30.0;
    "送风机_频率" := 25.0;
    "温控_使能" := FALSE; //关闭PID
END_IF;

但要注意送/排风频率必须通过CF卡提前标定，不同厂家的风机特性曲线差太多了，这个值不能照抄！

调试避坑指南

1. 消毒模式切换时一定要做30秒延时缓冲，防止风阀抖动
2. 触摸屏上必须做模式切换确认弹窗，血的教训！
3. 压差传感器建议做移动平均滤波，采样周期设500ms最佳
4. 程序里记得加急停覆盖所有模式，安全回路别省

这个框架套个DB块就能直接用，实际项目跑过三个药厂验证。想要完整注释版程序的兄弟，评论区吼一声，咱们下期拆解PID参数整定黑科技！
