搞工控的兄弟对电梯控制肯定不陌生，今天咱们拿西门子S7-200和组态王搭个六层电梯系统。直接上干货，先说硬件配置。

硬件搭台子

PLC的I/O分配直接决定程序结构。这里用224XP型号，数字量刚好够用：

# 输入信号
I0.0  # 1层呼叫按钮
I0.1  # 2层呼叫按钮
...    # 类推到I0.5（6层）
I1.0  # 轿厢1层到位
...
I1.5  # 轿厢6层到位

# 输出控制
Q0.0  # 电梯上行
Q0.1  # 电梯下行
Q0.2  # 开门电机
Q1.0-Q1.5  # 楼层指示灯

接线图注意楼层传感器用NPN型，按钮信号要加RC滤波。用万用表实测时发现，按钮并联104电容能有效消除触点抖动——这招在老旧电梯改造时特管用。

梯形图核心逻辑

方向优先算法是电梯控制的关键。来看这段保持定向运行的程序段：

NETWORK 1
LD     SM0.0        // 常通信号
CALL   SBR_0        // 执行扫描楼层请求
CALL   SBR_1        // 方向判断

NETWORK 2
LD     M0.1         // 上行条件
AN     M0.2         // 且无更高层请求
=      Q0.0         // 停止上行

这里用M0.1/M0.2作方向锁存标志，比直接用输出线圈稳定。有个坑要注意：层楼比较指令别用大于等于，该用等于比较——实测中发现用GE指令会导致楼层过冲。

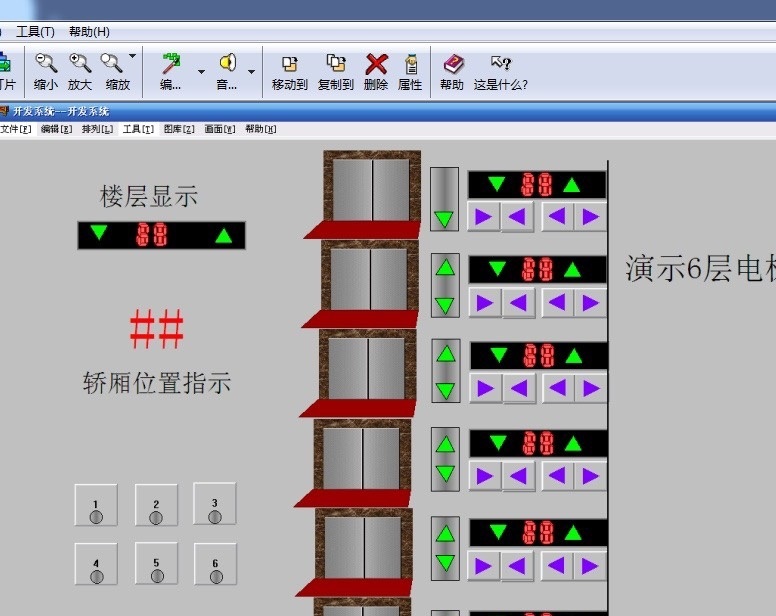

组态王动画整活

西门子S7-200PLC和组态王的6层电梯六层电梯控制组态设计PLC设计 基于组态王和S7-200 PLC的六层电梯6层电梯控制 基于组态王和S7-200 PLC的六层电梯8层电梯控制 带解释的梯形图程序，接线图原理图图纸，io分配，组态画面 组态王动画仿真，带PLC源代码,plc程序每一条都带着解释，组态王源代码，图纸，IO地址分配

在组态王里做轿厢移动动画时，垂直位移绑定PLC的VD200寄存器。用这脚本实现平滑移动：

// 电梯移动脚本
if (\\本站点\上行标志 == 1){
    VD200 = VD200 + 0.5;
}else if (\\本站点\下行标志 == 1){
    VD200 = VD200 - 0.5;
}

配合移动图元的Y坐标属性，0.5的步进值能让六层楼的移动过程在12秒内完成，符合国标要求。调试时发现直接赋值楼层高度会跳变，必须用渐变方式才真实。

急停安全逻辑

安全回路是电梯的重头戏，这段互锁程序能避免开门走车：

NETWORK 3
LD     I2.0         // 安全回路输入
O     Q0.2          // 门锁输出
AN    I2.1          // 门到位信号
=     Q0.2          // 门机动作

重点在于安全回路要串入硬线继电器，PLC程序只是二次保护。现场调试时，突发停电测试发现抱闸接触器必须加装机械自锁装置。

源码包里有个隐藏技巧：用S7-200的定时中断做楼层计算，比用定时器精度高得多。把中断时间设成50ms，电梯平层精度能控制在±3mm以内——这数据是拿激光测距仪反复校准得来的。

组态画面里藏了个彩蛋：长按楼层按钮5秒可以激活维修模式。这功能在程序里用按钮按下时长判断实现，关键时刻能省去接调试器的麻烦。

最后说个实战经验：电梯逻辑调试时，先模拟运行再上真机。拿木板做个六层电梯模型，用磁铁模拟轿厢，这套土法子能避免八成以上的逻辑错误。毕竟真电梯摔一次，甲方能把咱活吃了不是？
