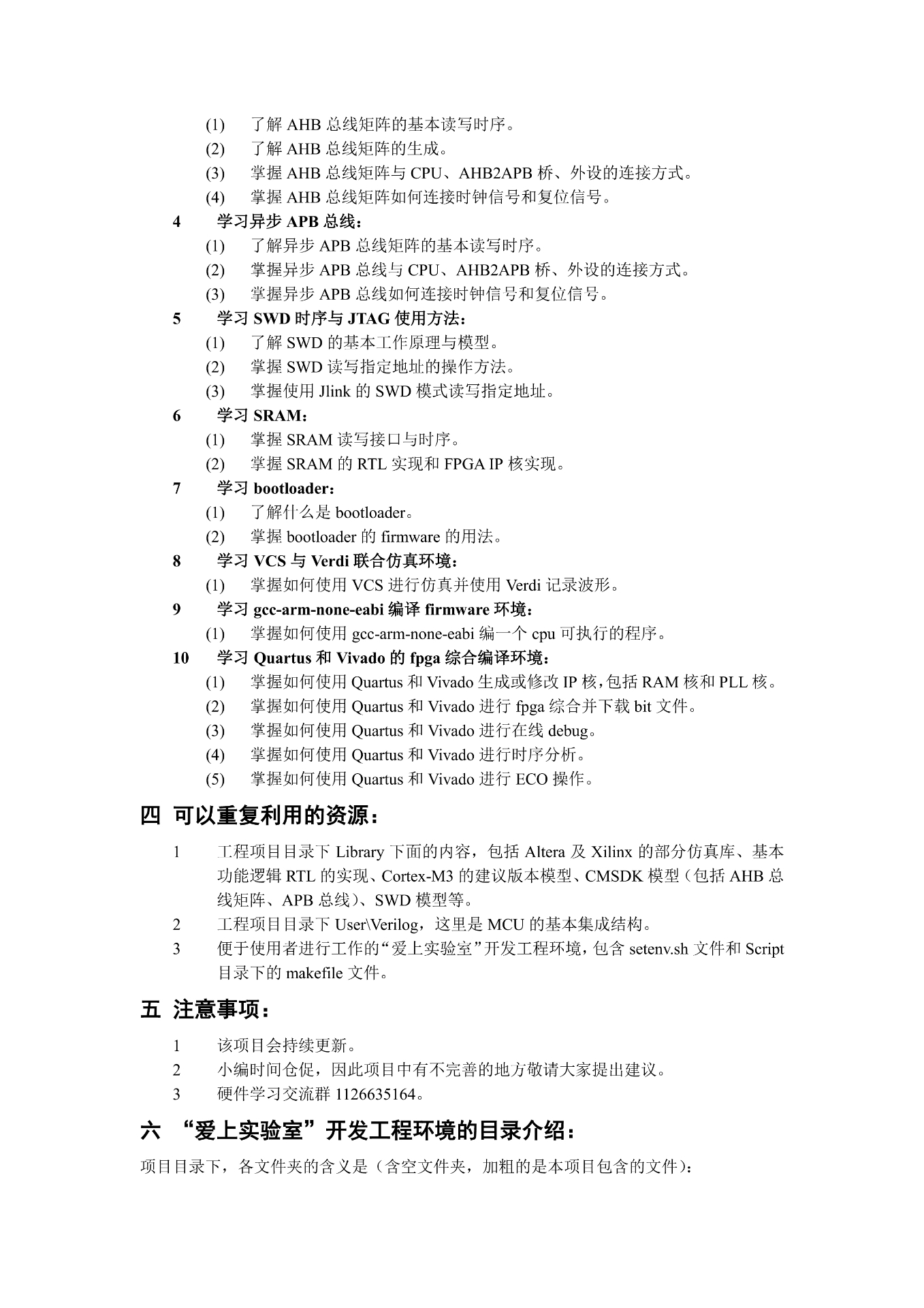

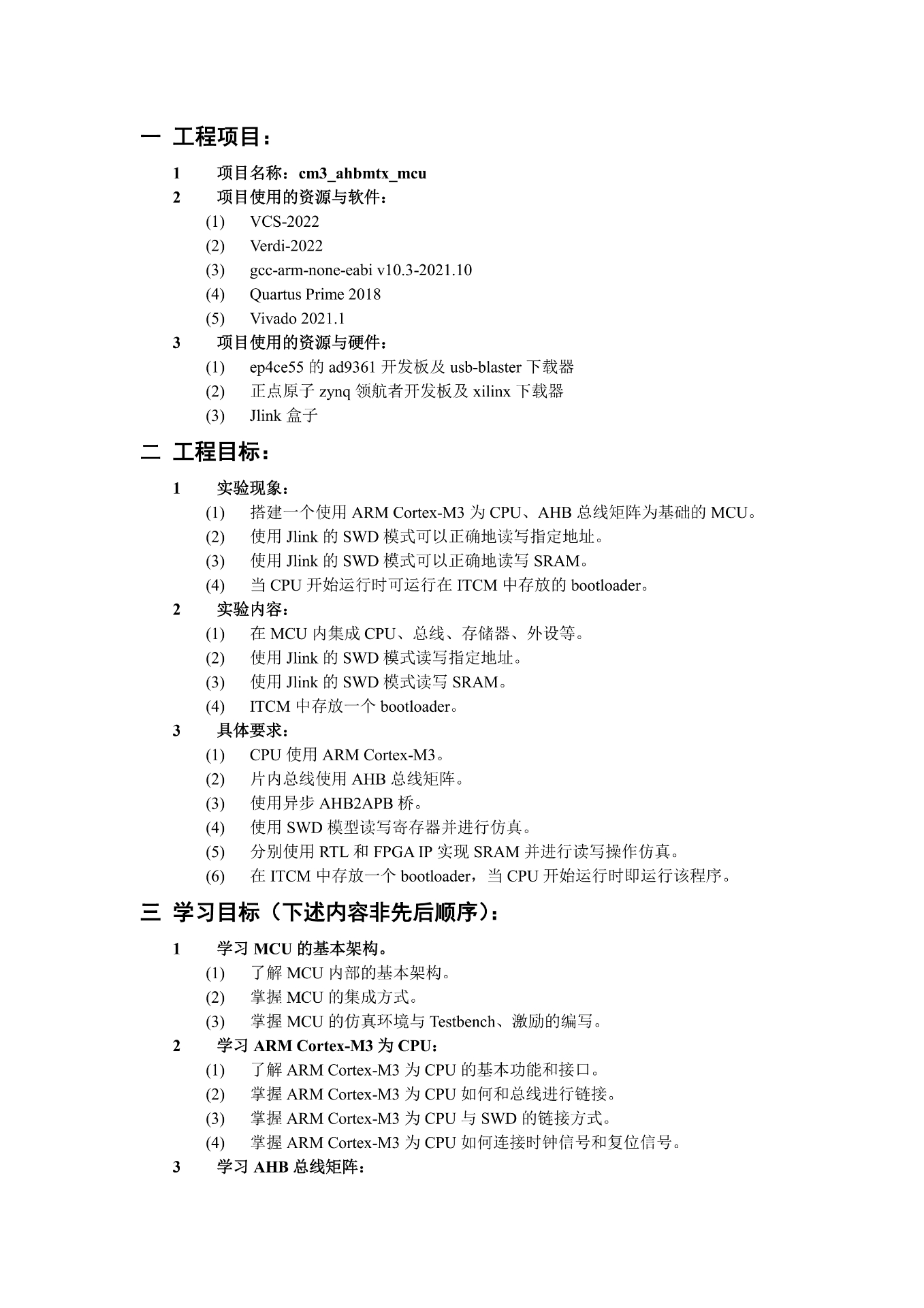

CortexM3的MCU最小系统，只有数字逻辑，可以仿真并在FPGA运行 [1]具体结构： CortexM3模型代码 AHB+APB总线结构 128K*2 SRAM（实现了包含bootloader） [2]这个工程环境的优势： 代码完整，包含RTL仿真、FPGA编译、firmware编译的各种脚本，可以一键式操作 fpga上可以通过swd下载firmware或者读写指定地址。 swd的仿真模型，仿真时可以进行swd仿真读写指定地址或寄存器，非常方便。 可以运行用户firmware，包括支持armgcc或者keil工程两种方式。 可以加挂用户自己的ip进行仿真调试。 除了M3、总线和fpga ip核外，整个工程都是。 工程编译后，可以在altera或者xilinx的fpga上运行并使用jlink盒子的swd模式读写指定地址。 适合有linux eda环境基础的mcu初学者，是很好的mcu硬件架构学习资料

这个基于Cortex-M3的MCU最小系统简直就是数字逻辑玩家的游乐场。整个架构用Verilog实现，既有工业级总线的规范感，又保持着开源项目的灵活度。咱们直接上硬菜——先看总线架构的关键代码：

// AHB总线接口定义
module ahb_lite_bus (
    input         HCLK,
    input         HRESETn,
    input  [31:0] HADDR,
    input  [1:0]  HTRANS,
    input         HWRITE,
    input  [2:0]  HSIZE,
    input  [31:0] HWDATA,
    output [31:0] HRDATA,
    output        HREADY
);
// 总线矩阵实现略...
endmodule

这段代码藏着两个小心机：HSIZE参数支持8/16/32位混合访问，HREADY信号实现等待状态插入。总线矩阵用参数化设计，想加挂新设备改个配置表就行，比搭积木还简单。

CortexM3的MCU最小系统，只有数字逻辑，可以仿真并在FPGA运行 [1]具体结构： CortexM3模型代码 AHB+APB总线结构 128K*2 SRAM（实现了包含bootloader） [2]这个工程环境的优势： 代码完整，包含RTL仿真、FPGA编译、firmware编译的各种脚本，可以一键式操作 fpga上可以通过swd下载firmware或者读写指定地址。 swd的仿真模型，仿真时可以进行swd仿真读写指定地址或寄存器，非常方便。 可以运行用户firmware，包括支持armgcc或者keil工程两种方式。 可以加挂用户自己的ip进行仿真调试。 除了M3、总线和fpga ip核外，整个工程都是。 工程编译后，可以在altera或者xilinx的fpga上运行并使用jlink盒子的swd模式读写指定地址。 适合有linux eda环境基础的mcu初学者，是很好的mcu硬件架构学习资料

存储系统更是个狠角色，双端口SRAM的设计让bootloader和用户程序各玩各的：

sram_128kx32 boot_ram (
    .clk_a (hclk),
    .addr_a(boot_addr),
    .dout_a(boot_data),
    .clk_b (debug_clk),
    .we_b  (debug_wr),
    .addr_b(debug_addr),
    .din_b (debug_wdata),
    .dout_b(debug_rdata)
);

左边接M3内核，右边留给调试接口，两边时钟域完全独立。这个设计让在线更新固件时系统还能继续跑，有点热插拔那味儿了。

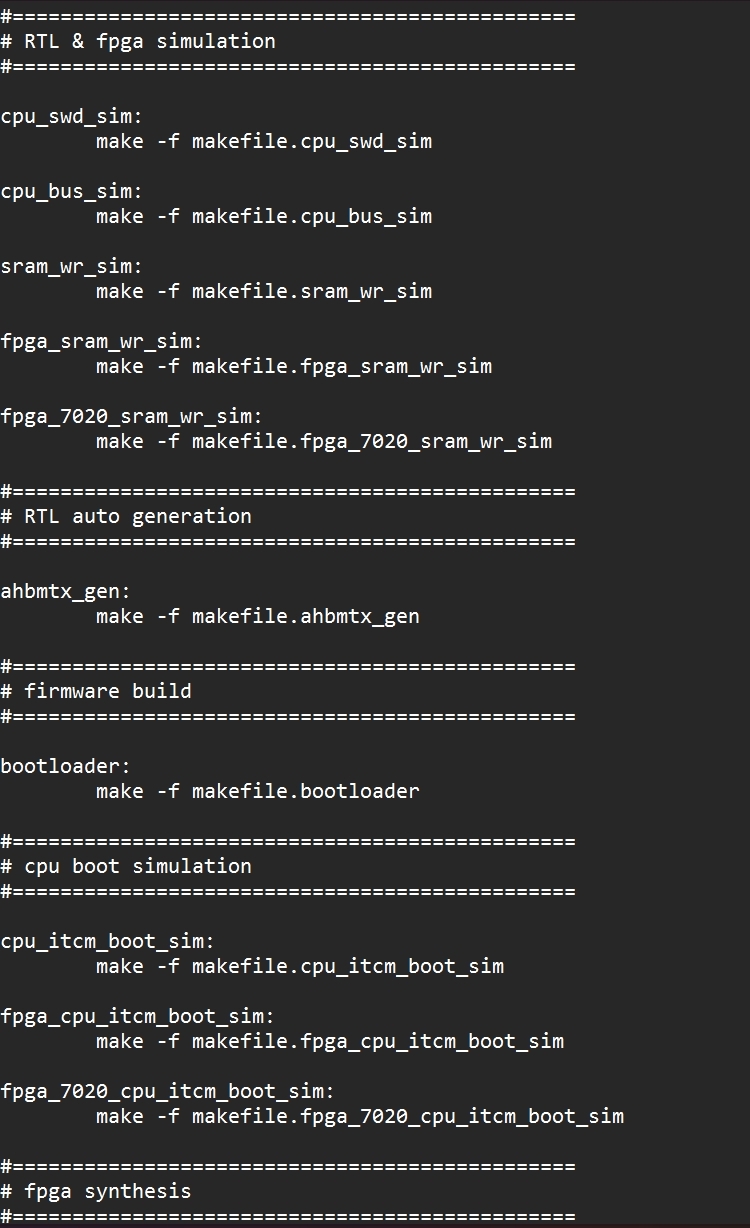

工程环境才是真香现场。Makefile脚本三杀操作：

all: sim fpga flash

sim:
    ./run_sim.sh --test swd_rw

fpga:
    vivado -mode batch -source build.tcl

flash:
    openocd -f jlink.cfg -c "program user_fw.bin 0x08000000"

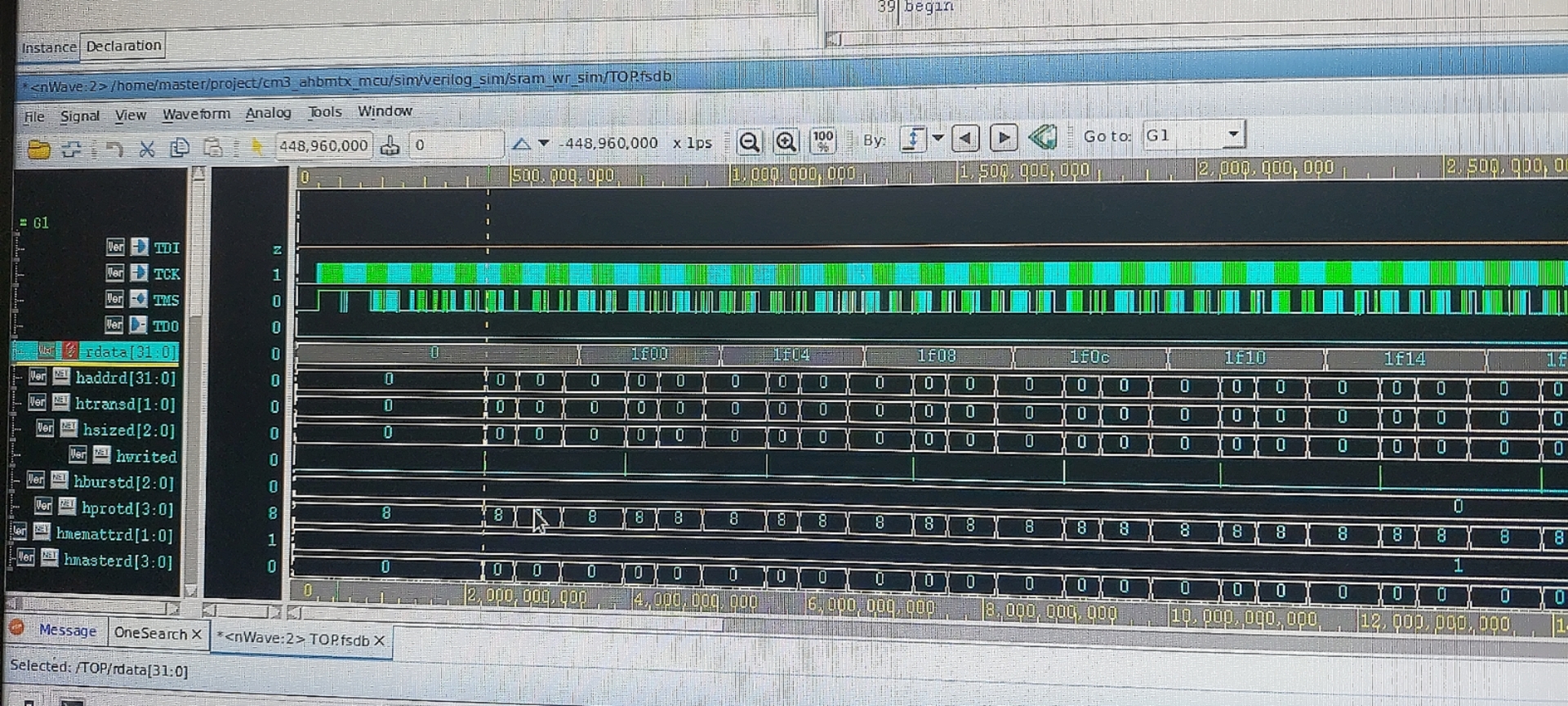

SWD仿真模型更是个宝藏，用Python都能调戏硬件：

from swd_model import DebugPort
dp = DebugPort()
dp.write_mem(0x20000000, b'\x01\x02\x03\x04')
data = dp.read_mem(0x20000000, 4)
print(f"读回数据：{bytes.hex(data)}")

想加自定义外设？在APB总线上挂个模块就能出道：

apb_regbank #(
    .ADDR_MAP( 32'h40000000 ),
    .REG_NUM ( 8 )
) my_ip (
    .PCLK    (pclk),
    .PRESETn (presetn),
    .PADDR   (paddr),
    .PWDATA  (pwdata),
    .PRDATA  (prdata),
    .PENABLE (penable)
);

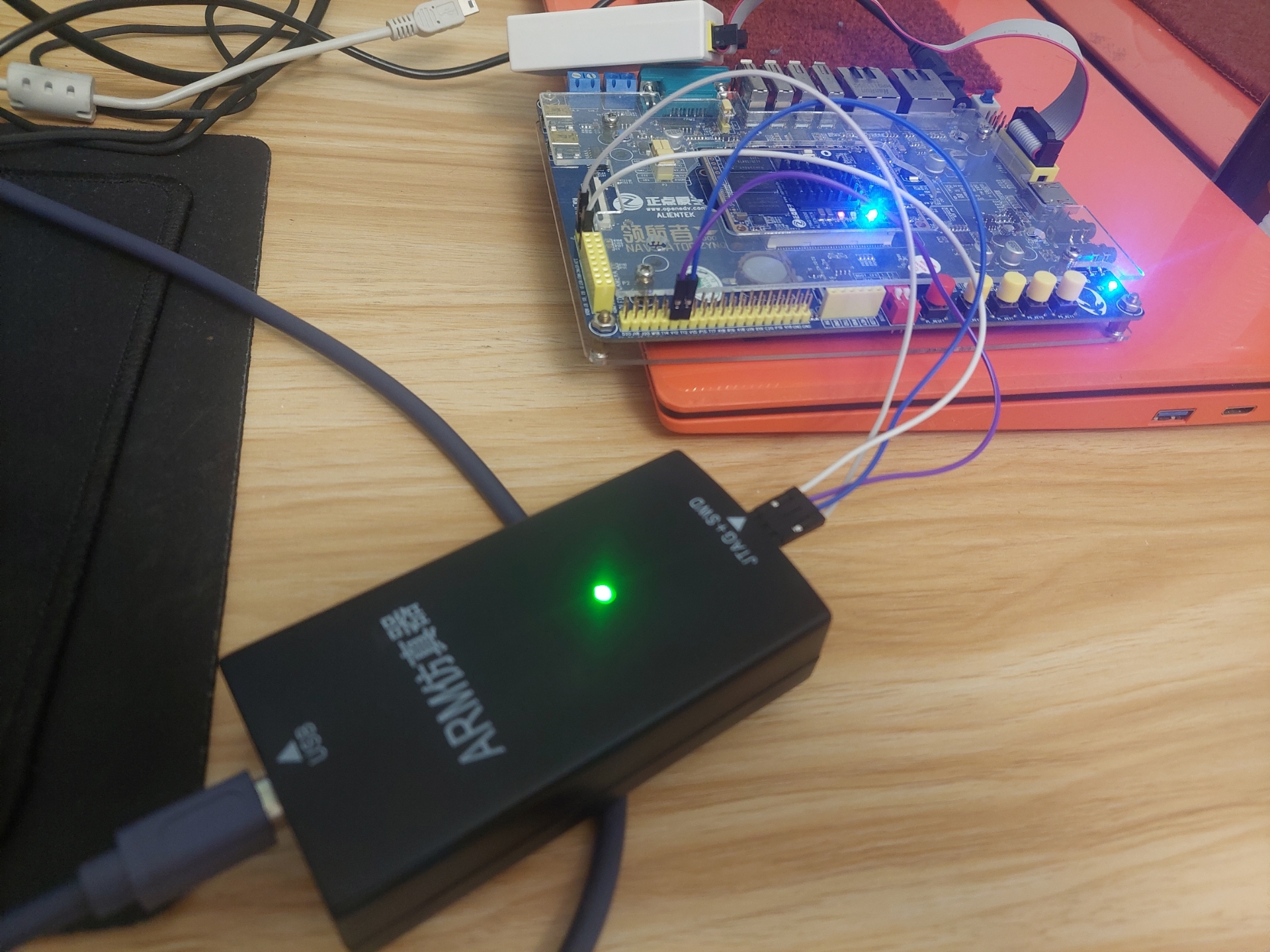

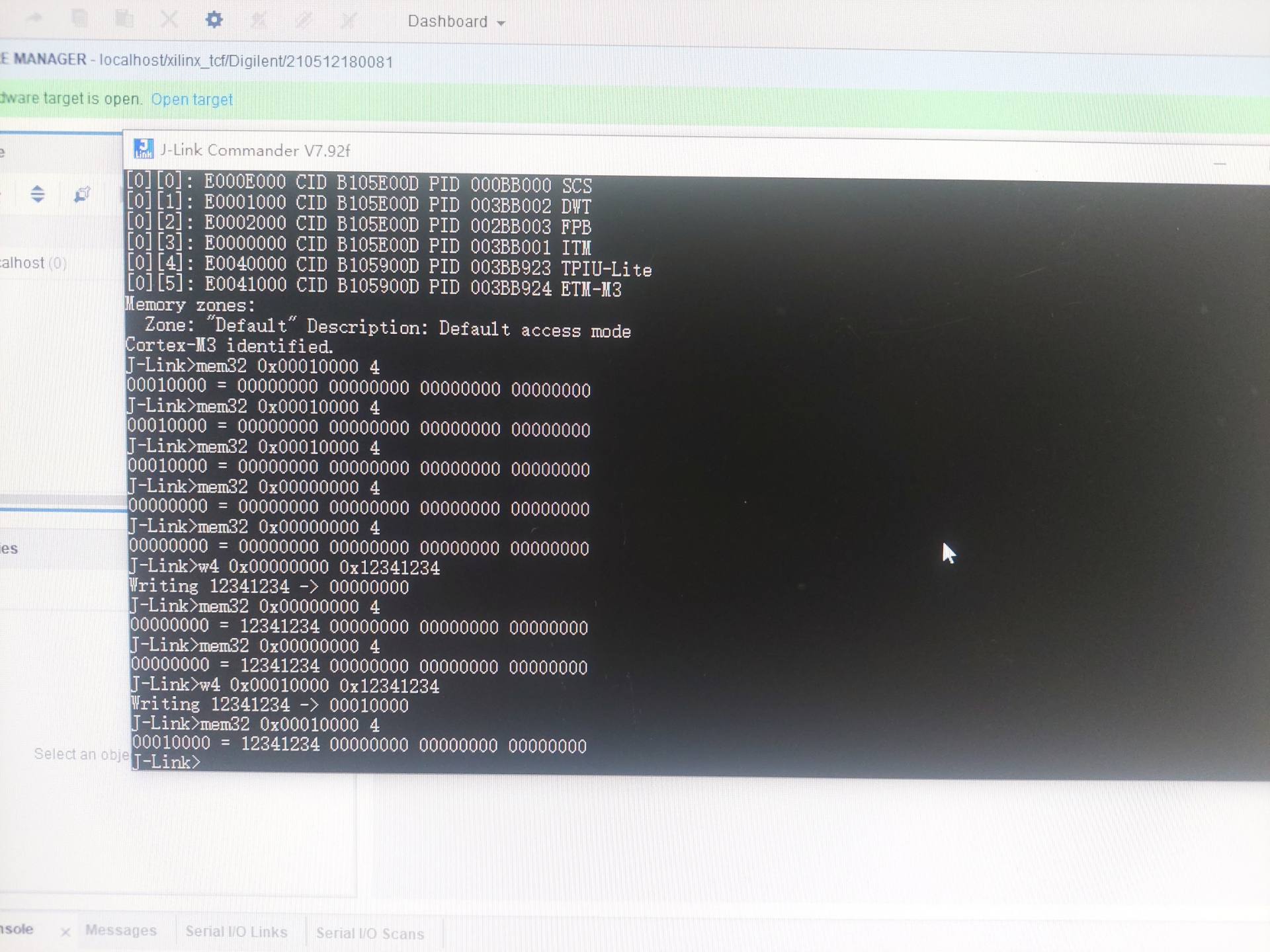

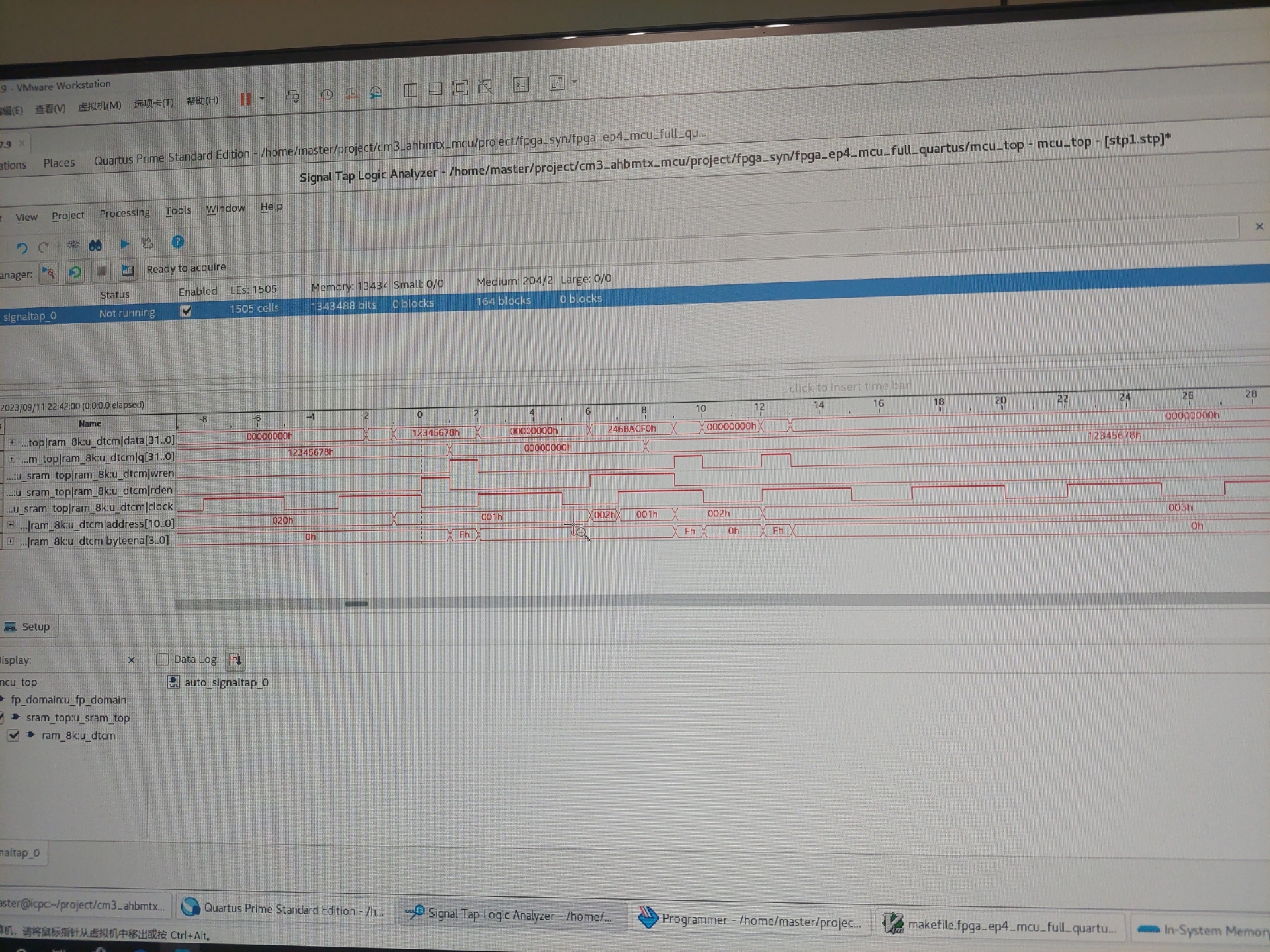

FPGA实测环节，用J-Link Commander搞事情：

J-Link>SWD
J-Link>mem 0x20000000,4
20000000 = 01 02 03 04

整个项目就像乐高技术套装——既有规范的总线接口，又留足了魔改空间。建议从blinky例程开始，先让LED闪起来，再慢慢调戏存储映射，最后开发自己的外设。玩转这套系统，MCU底层那点事儿基本就门儿清了。
