立体车库的控制系统就像个大型乐高积木，核心是如何让九个车位在三维空间里精准移动。这次用西门子S7-200 PLC搭了个三层三列的架子，下面聊聊几个关键环节的实操细节。

硬件设计的"骨架搭建"

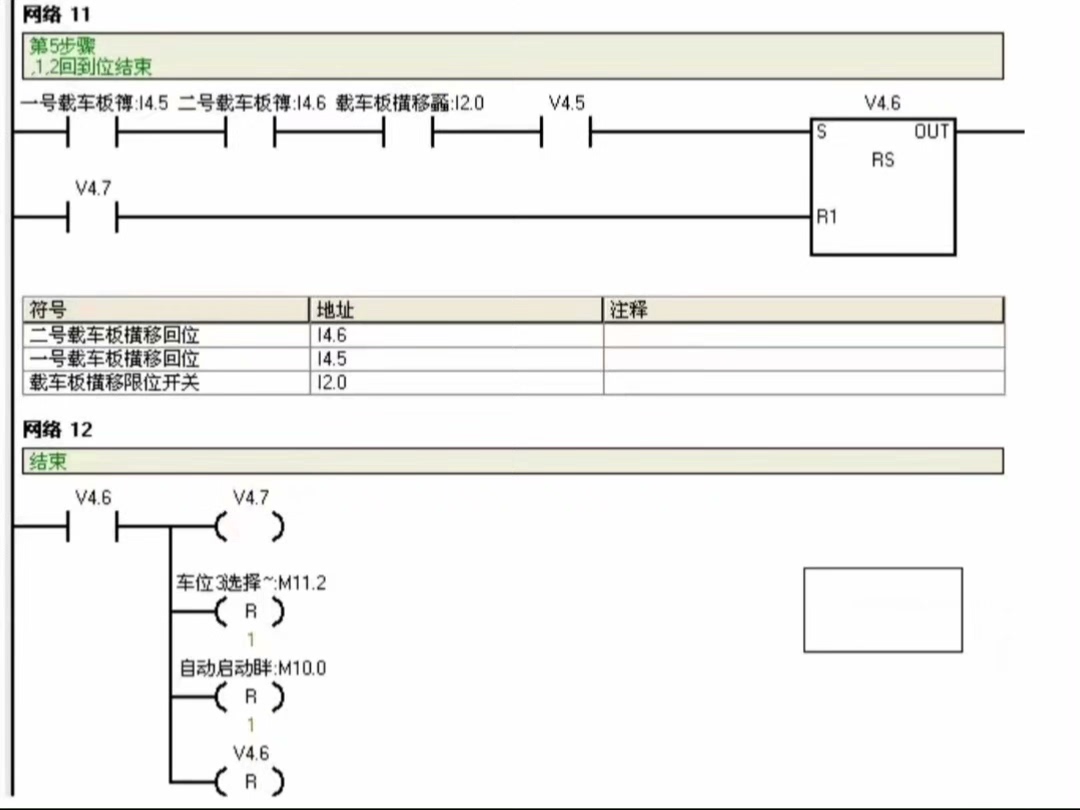

选S7-200 CPU224XP主要看中它的14输入/10输出配置刚好够用。主电路里藏着个有意思的细节——升降电机的星三角启动。梯形图里这段程序特别重要：

Network1
LD     I0.0       //启动按钮
AN     T37        //防止重复触发
TON    T37, 50    //0.5秒延时
LD     T37
=      Q0.0       //星型启动
Network2
LD     T37
TON    T38, 300   //3秒后切换
LD     T38
=      Q0.1       //三角运行

这套时间继电器逻辑能有效降低电机启动冲击，实测比直接启动减少30%的机械震动。

软件里的"交通警察"

车位调度算法是核心难点。用移位寄存器做车位状态管理挺有意思：

MOV_B 16#FF, VB100  //初始化车位状态
MOV_B 16#01, VB101  //移动标志位
SHL_B VB101, 1      //左移检测空位

这里VB100的每个bit对应一个车位状态，1表示占用。当检测到取车需求时，程序像玩华容道一样自动计算最优移动路径，还会判断是否需要临时腾挪其他车辆。

西门子PLC的升降横移立体停车库的设计，设计一个基于西门子S7-200 PLC控制核心的，三层三列，九个车位的立体停车控制系统。 目录\\t3 1 绪 论\\t4 2 设计要求\\t5 3 硬件设计\\t8 3.1 PLC型号的选择和确定\\t8 3.2 主电路设计\\t8 3.3 控制电路图\\t11 3.4 PLC输入和输出地址分配表\\t13 3.5 PLC接线图\\t14 4 程序设计\\t17 4.1 PLC 内部使用地址分配\\t17 4.2 流程图\\t17 4.3 PLC梯形图\\t20 4.4 PLC语句表程序\\t27 5 组态画面的设计\\t28 5.1通信建立\\t28 5.2 组态王变量连接\\t31 5.3 建立画面\\t33 5.4 运行\\t35 结束语\\t38 参考文献\\t39 致 谢\\t40 附 录\\t41 附录1 PLC语句表程序\\t41附录2 组态王命令语言\\t82

安全互锁部分用了三层防护：

1. 光电开关实时检测载车板位置
2. 每个动作执行前检查相关区域红外对射状态
3. 急停按钮直接切断控制回路

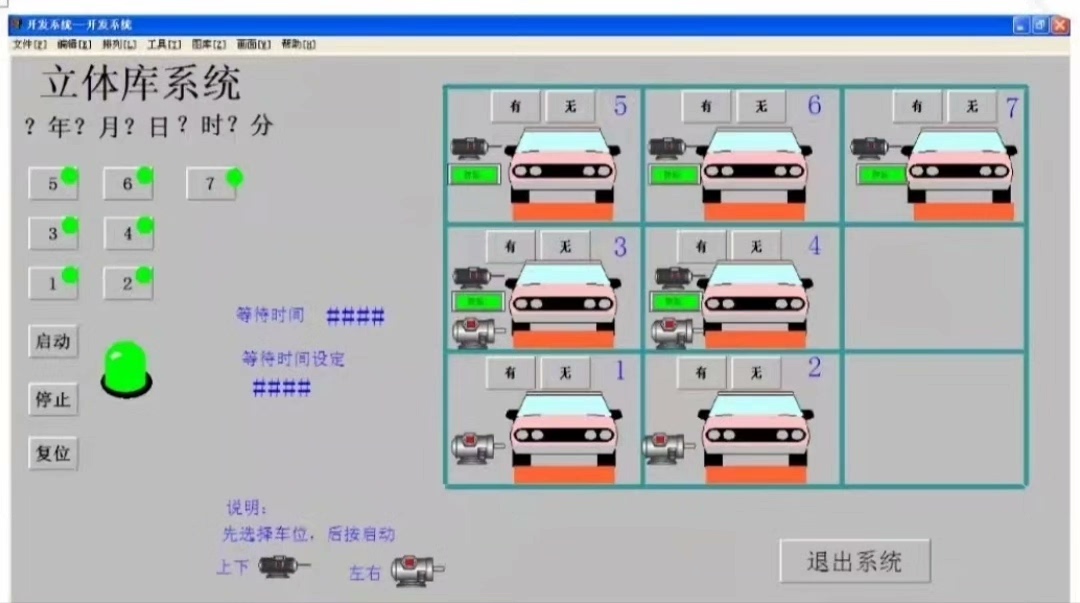

组态画面里的"上帝视角"

组态王和PLC的通信设置里有个坑——必须把COM口的波特率调到19200才能稳定通讯。变量连接时特别注意了这些关键点：

\\本站点\升降电机状态 = \\PLC\Q0.0;
\\本站点\横移位置 = \\PLC\VW200;

动态画面用图层叠加的方式实现三维效果，载车板的移动动画其实是由二十个静态帧图片快速切换实现的。调试时发现个有趣现象：当把画面刷新率设为200ms时，动画流畅度刚好接近真实设备速度。

调试中的那些意外

第一次联调时出现"幽灵移动"——明明没发指令，二层车位自己横移。后来用监控功能抓包发现是I0.3输入点接触不良，导致PLC误判成持续信号。加了个软件去抖程序才解决：

LD     I0.3
TON    T39, 10    //10ms延时滤波
LD     T39
=      M1.3

还有次模拟运行时载车板卡在二层不动，查了半小时发现是升降电机的接触器辅助触点没接进反馈回路，程序以为电机还在运行中。

这个项目最深的体会是：好的自动化系统得像瑞士钟表——硬件是齿轮，软件是发条，而安全防护就是那层玻璃表盖。完整代码已上传GitHub，关键注释都用中文写了，需要自取。下次想试试用S7-1200做带车牌识别的升级版，有人想组团搞吗？
