pid温度控制带自整定，stm32f103源代码，原理图，调试工具，支持modbus温度控制精度正负0.2度，

一、前言

在工业控制以及许多对温度精度要求较高的场景中，实现精确的温度控制至关重要。今天咱就来讲讲基于STM32F103的PID温度控制，不仅带自整定功能，还支持Modbus协议，温度控制精度能达到正负0.2度。

二、原理图

原理图是硬件设计的基础，它决定了整个系统各部分如何协同工作。在我们这个温度控制系统中，主要包含以下几个部分：

1. STM32F103核心板：作为整个系统的大脑，负责处理PID算法、Modbus通信等逻辑。
2. 温度传感器：比如常用的DS18B20，通过单总线与STM32连接，用于实时采集温度数据。
3. 加热或制冷设备驱动电路：根据PID计算结果，控制加热丝或者制冷片的工作，从而调节温度。以加热丝驱动为例，可能会用到三极管或者MOS管搭建驱动电路，将STM32输出的控制信号进行功率放大来驱动加热丝。

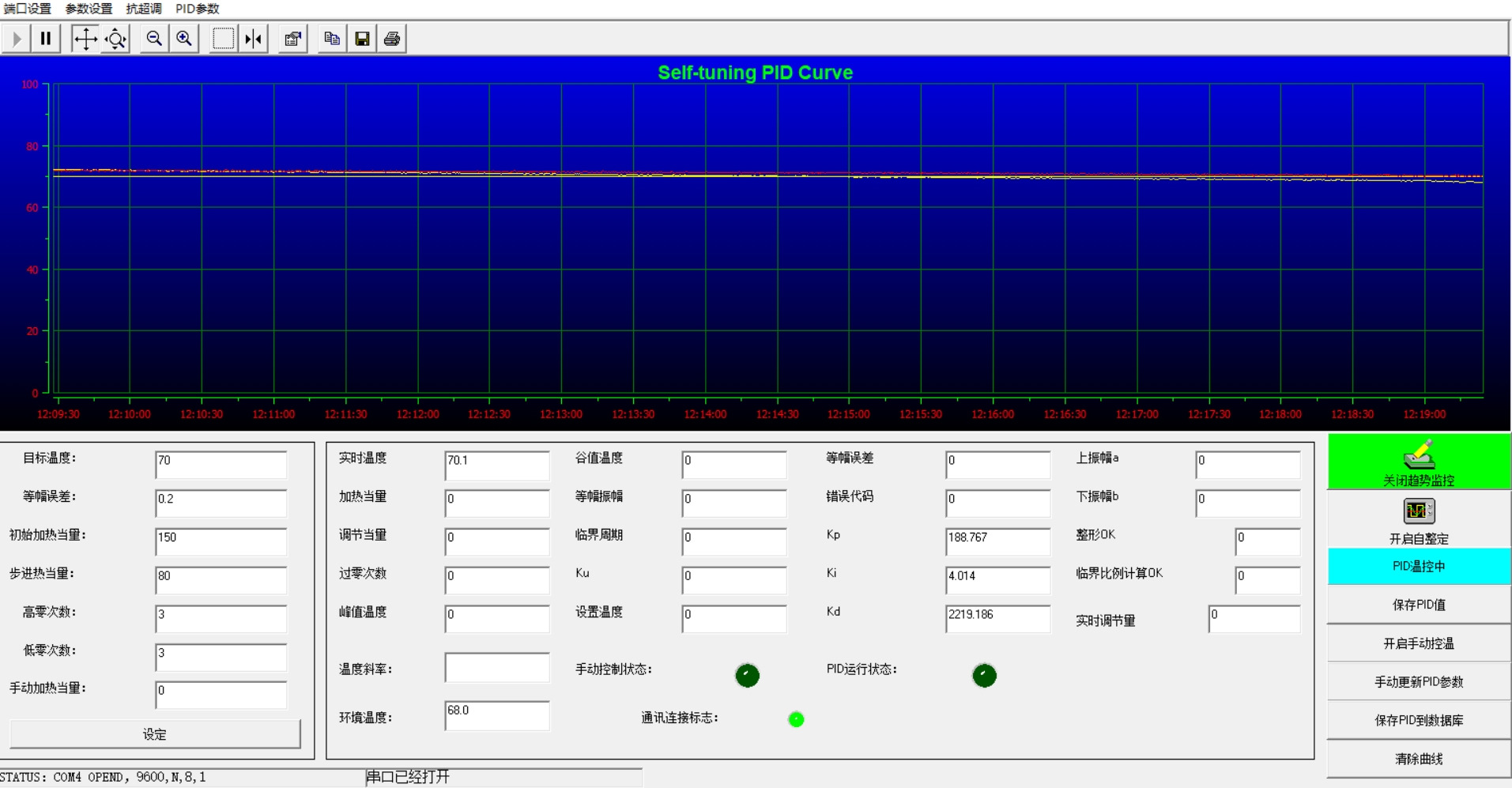

三、调试工具

1. 硬件调试：使用示波器来观察温度传感器输出信号是否正常，查看驱动电路的输出波形是否符合预期。比如，检查驱动加热丝的PWM信号的占空比是否能根据PID算法正确调整。
2. 软件调试：利用STM32CubeIDE或者Keil等开发工具，通过设置断点、查看变量值等方式来调试代码。比如在PID计算函数中，查看每次计算后的P值、I值、D值以及最终输出的控制量是否合理。

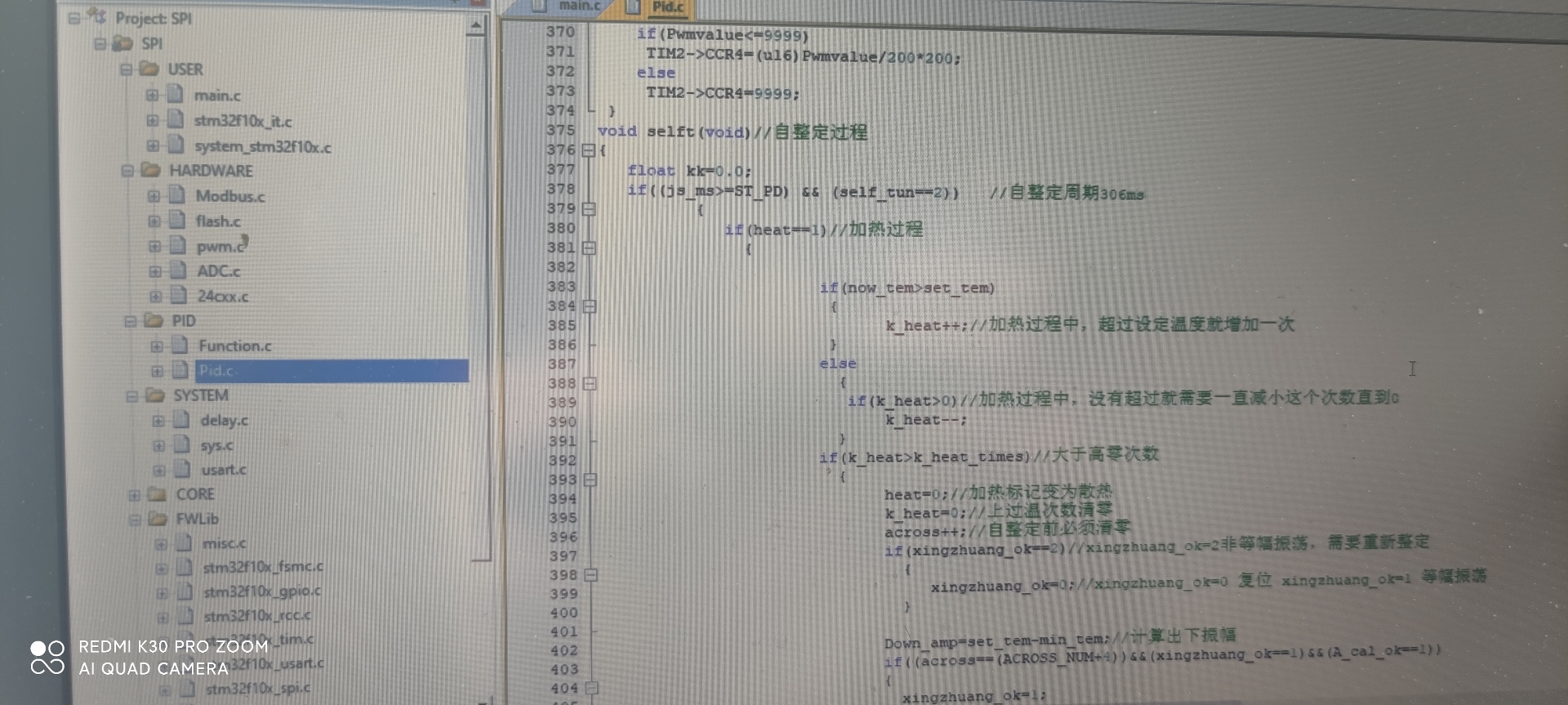

四、源代码解析

（一）PID算法实现

// PID结构体定义
typedef struct
{
    float SetPoint;    // 设定值
    float Proportion;  // 比例系数
    float Integral;    // 积分系数
    float Derivative;  // 微分系数
    float LastError;   // 上一次的误差
    float SumError;    // 误差累计
    float Output;      // 输出值
} PID_TypeDef;

// PID计算函数
float PID_Calc(PID_TypeDef *pid, float NextPoint)
{
    float Error;
    Error = pid->SetPoint - NextPoint;
    pid->SumError += Error;
    pid->Output = pid->Proportion * Error +
                  pid->Integral * pid->SumError +
                  pid->Derivative * (Error - pid->LastError);
    pid->LastError = Error;
    return pid->Output;
}

这段代码首先定义了一个PID结构体，用来存储PID控制所需的各种参数，像设定值、比例积分微分系数等。PID_Calc函数则是实现了PID控制算法的核心逻辑，通过当前测量值与设定值的误差，结合比例、积分、微分运算，得出最终的控制输出值。

（二）温度采集与处理

// 假设DS18B20初始化函数
void DS18B20_Init(void)
{
    // 初始化DS18B20相关GPIO，配置单总线协议相关参数
}

// 读取DS18B20温度函数
float Read_DS18B20_Temp(void)
{
    // 按照DS18B20协议读取温度数据，转换为实际温度值并返回
    uint16_t temp;
    float temperature;
    // 省略具体的单总线通信代码
    temp = (uint16_t)(Read_DS18B20_Data() & 0xFFFF);
    if (temp & 0x8000)
    {
        temp = ~temp + 1;
        temperature = -((float)temp * 0.0625);
    }
    else
    {
        temperature = (float)temp * 0.0625;
    }
    return temperature;
}

DS18B20Init函数用于初始化DS18B20温度传感器相关的GPIO口，并配置单总线协议的参数。ReadDS18B20_Temp函数按照DS18B20的通信协议读取温度数据，并将原始数据转换为实际的温度值返回，以便后续PID控制使用。

（三）Modbus通信部分

// Modbus初始化函数
void Modbus_Init(void)
{
    // 初始化串口等Modbus通信相关硬件资源
    USART_InitTypeDef USART_InitStruct;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
    USART_InitStruct.USART_BaudRate = 9600;
    USART_InitStruct.USART_WordLength = USART_WordLength_8b;
    USART_InitStruct.USART_StopBits = USART_StopBits_1;
    USART_InitStruct.USART_Parity = USART_Parity_No;
    USART_InitStruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStruct.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
    USART_Init(USART1, &USART_InitStruct);
    USART_Cmd(USART1, ENABLE);
}

// Modbus数据处理函数
void Modbus_Process(void)
{
    // 处理接收到的Modbus指令，如设置温度设定值等
    if (USART_GetFlagStatus(USART1, USART_FLAG_RXNE)!= RESET)
    {
        uint8_t data = USART_ReceiveData(USART1);
        // 根据Modbus协议解析数据，这里省略具体解析代码
        if (/* 解析出设置温度设定值指令 */)
        {
            // 设置PID的SetPoint
            pid.SetPoint = /* 新的设定值 */;
        }
    }
}

ModbusInit函数主要初始化串口等Modbus通信所需的硬件资源，这里以USART1为例进行初始化。ModbusProcess函数则负责处理接收到的Modbus指令，当检测到串口有数据接收时，按照Modbus协议解析数据，比如接收到设置温度设定值的指令，就更新PID控制的设定值。

五、实现正负0.2度精度控制要点

1. PID参数自整定：采用合适的自整定算法，如Ziegler - Nichols方法。在系统运行初期，通过一定的激励信号，观察系统的响应，自动调整PID的比例、积分、微分系数，以达到最佳控制效果。
2. 硬件精度保证：选择高精度的温度传感器和稳定的驱动电路。同时，对硬件电路进行合理的布局和布线，减少电磁干扰对温度采集和控制信号的影响。

通过上述的原理图设计、代码实现以及调试手段，基于STM32F103的带自整定PID温度控制系统就能实现高精度的温度控制，并通过Modbus协议方便地与其他设备进行交互。希望这篇博文能给正在研究温度控制的小伙伴们一些启发！
