0，引言

在上一篇文章《PCIe从入门到精通之十九：利用lspci对PCIe设备拓扑结构解析实战1》中，我们利用lspci -t -v的输出，以一个简单的PCIe体系结构为例，重构它的拓扑结构。

这一篇我们将列举含有PCIe Switch的复杂PCIe体系架构，对此进行进一步深入的实战解析。

所有PCIe主题的文章都会收录在《深入浅出聊PCIe》https://mp.weixin.qq.com/mp/appmsgalbum?__biz=MzU3NDY3OTA2Nw==&action=getalbum&album_id=4142016342255960068#wechat_redirect合集里，你们的转发和评论是对我最大的支持。

需要下载PCIe学习资料标准的朋友（pdf格式），请关注本微信公众号“硬件工程师宝典”，在对话框内回复“PCIe”，将获取标准下载链接。

一， 含有PCIe Switch的PCIe体系拓扑结构重建

1、lspci -t -v 输出的详细解析：

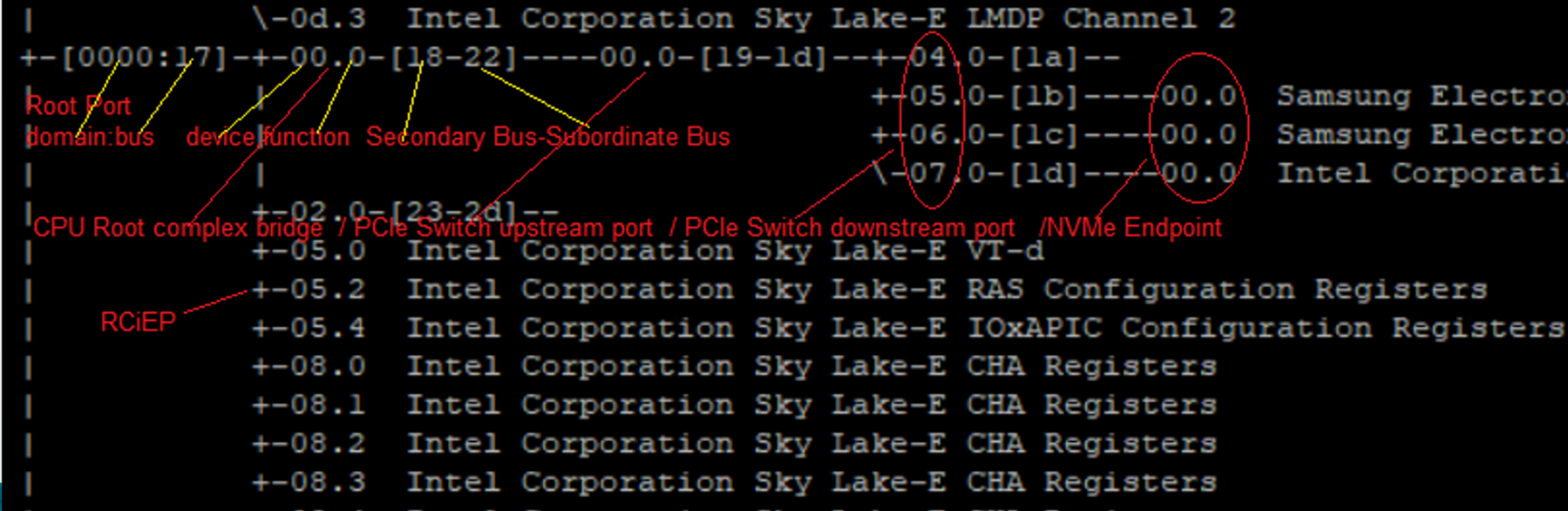

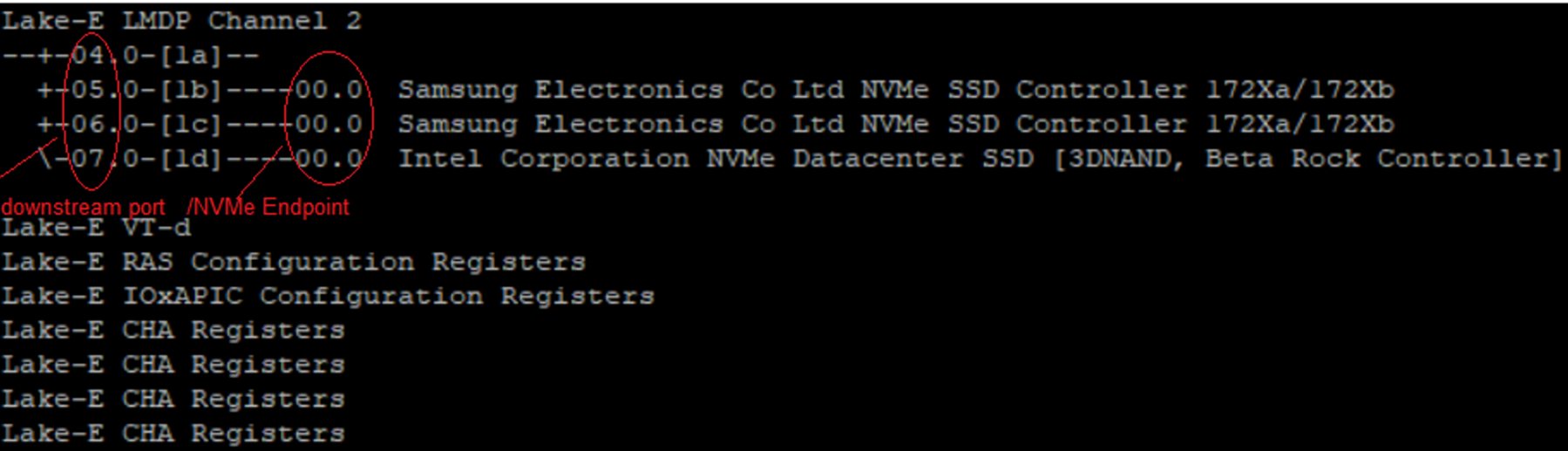

图一是一个含有PCIe Switch的HOST CPU在运行lspci -t -v 命令后的输出结果，我们只截取了一部分内容来分析。这个系统是基于Intel Sky Lake-E的双CPU服务器架构，CPU本身有两个root port和两个集成的endpoint device。两个root port其中之一挂载有一个PCIe Switch，另外一个root port没有设备。

再此之前，我们把上一篇学习的内容再复习一遍。

根节点 (Root Node)： 这里以以 +-[0000:17]开始，其中0000: 表示 PCI 域 (Domain)。在一个系统中可以有多个 PCI 域，但通常只有一个，即 0000。

子节点 (Child Nodes)： 每个子节点代表一个连接到 PCI 总线上的设备。bus number是17（这篇文章里的数据都是十六进制）.+-00.0是这个bus下的CPU root port1.

+- 或 \-: 表示连接关系，紧接着后面是[device.function]:

[Bus:Dev.Fun]是bus number, device number和function number:它会首先以树状图的形式展示 PCI 设备的拓扑结构，然后为每个设备提供详细的配置信息。

[PB:SB.Sub]是PCIe Bridge的三个寄存器，分别是Primary Bus Number Register， Secondary Bus Number Register和Subordinate Bus Number Register。

图一、含有PCIe Switch的HOST CPU lspci的输出结果

2、PCIe device设备列表

在这个PCIe体系中一共有下面这些PCIe device：

*一个Host Bridge（这个是CPU直接挂载）,其下面直接连接Bus 17.

*两个PCI Bridge（就是CPU的一个Root port）分别是17:00.0和17:02.0。

*三个外置的NVMe SSD（外置独立的endpoint必须挂载在一个PCI Bridge下），该系统是挂载在PCIe Switch下的downstream port下。

*两个集成在CPU里的Endpoint device

其中，17:05.0, 17:05.2和17:05.4是一个device 17:05里的三个不同function；

17:08.0, 17:08.1, 17:08.2和17:08.3是一个device 17:08里的4个不同的function。

3, 构建该PCIe体系拓扑结构

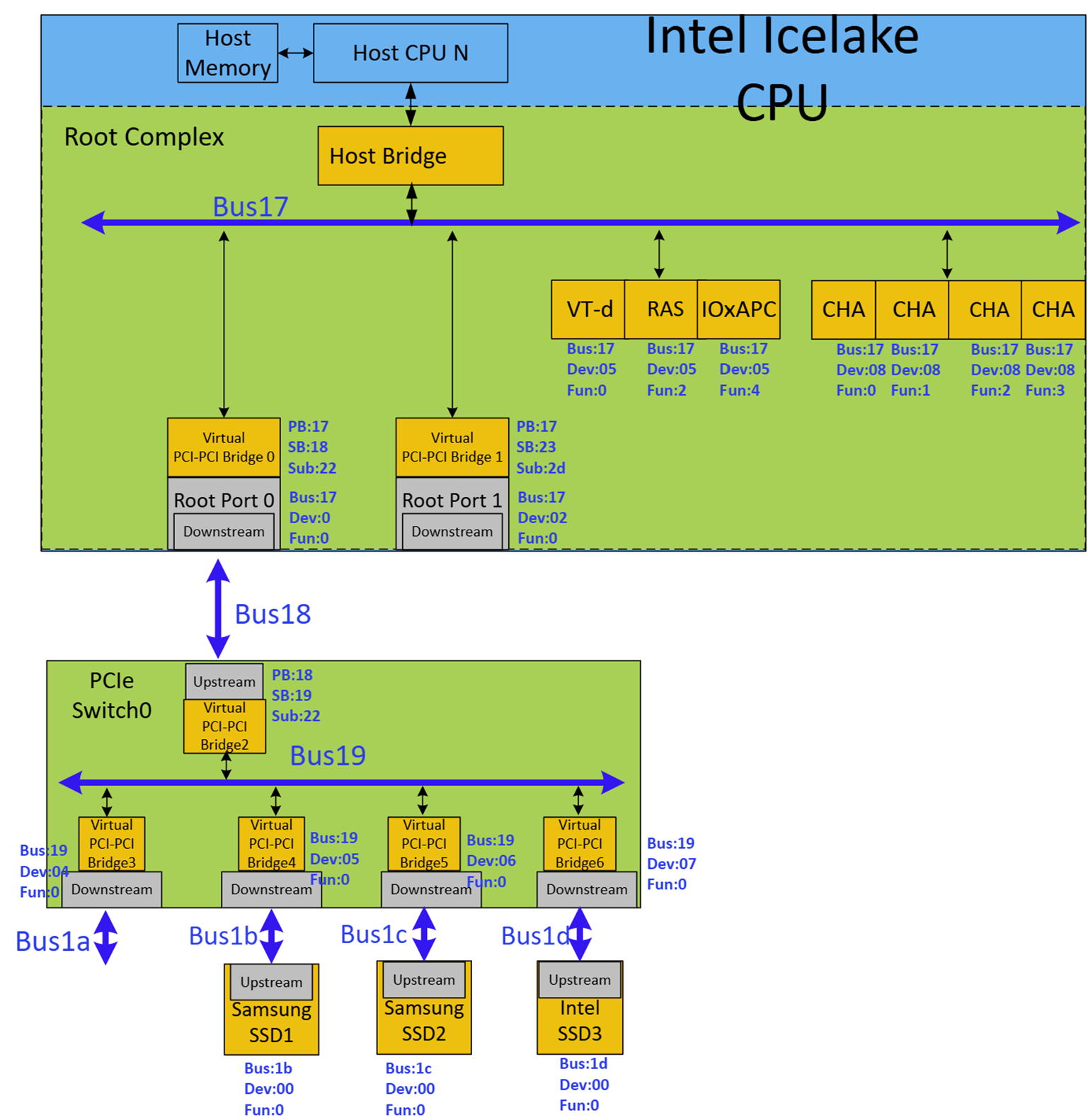

图二是重建后该PCIe体系的拓扑结构。

图二、重建后的PCIe体系拓扑结构

其中Host Domain是0000，下面面直接挂载Bus 17。

* Host Domain的Bus17下有两个Virtual PCI-PCI Bridge 0和Virtual PCI-PCI Bridge 1。

* Virtual PCI-PCI Bridge 0下挂载有PCIe Switch0。Switch0的upstream 端口Virtual PCI-PCI Bridge 2的下面有且只有一条总线bus是bus19，在bus 19的downstream 方向，还有三个bridge：Virtual PCI-PCI Bridge 3，Virtual PCI-PCI Bridge 4， Virtual PCI-PCI Bridge 5和Virtual PCI-PCI Bridge 6。

Virtual PCI-PCI Bridge 3的本身ID是[Bus=19,Dev=04,Fun=0]，下面直接相连的是Bus 1a，但是没有连接任何device。

Virtual PCI-PCI Bridge 4的本身ID是[Bus=19,Dev=05,Fun=0]，下面直接相连的是Bus 1b，并且连接一个Samsung NVMe SSD，这个SSD的本身ID是[Bus=1b,Dev=00,Fun=0]。

Virtual PCI-PCI Bridge 5的本身ID是[Bus=19,Dev=06,Fun=0]，下面直接相连的是Bus 1c，并且连接另外一个Samsung NVMe SSD，这个SSD的本身ID是[Bus=1c,Dev=00,Fun=0]。

Virtual PCI-PCI Bridge 6的本身ID是[Bus=19,Dev=07,Fun=0]，下面直接相连的是Bus 1d，并且连接另外一个Intel NVMe SSD，这个SSD的本身ID是[Bus=1d,Dev=00,Fun=0]。

因此Virtual PCI-PCI Bridge 0的三个Bus(Primary Bus Number Register， Secondary Bus Number Register 和Subordinate Bus Number Register)的值是[PB=17,SB=18,Sub=22]，该Virtual PCI-PCI Bridge2下Root port0本身的PCIe ID是[Bus=17,Dev=00,Fun=0]。Virtual PCI-PCI Bridge 2的三个Bus(Primary Bus Number Register， Secondary Bus Number Register 和Subordinate Bus Number Register)的值是[PB=18,SB=19,Sub=22]。

* Virtual PCI-PCI Bridge1没有连接任何设备，但系统BIOS仍然给它预留了Bus 23~2d，它的上游总线是17，下游总线是23，整个下游总线范围的上限2d。因此它的三个Bus(Primary Bus Number Register， Secondary Bus Number Register 和Subordinate Bus Number Register)的值是[PB=17,SB=23,Sub=2d]，该Virtual PCI-PCI Bridge1下Root port1本身的PCIe ID是[Bus=17,Dev=02,Fun=0]。

* 剩下的都是位于Intel CPU内部的integrated Endpoint，它们按照Device ID的序号一次排开，其中[Bus=17,Dev=05,Fun=0], [Bus=17,Dev=05,Fun=2]和[Bus=17,Dev=05,Fun=4]是同一个PCIe device[Bus=17,Dev=05]的三个不同的function。[Bus=17,Dev=08,Fun=0], [Bus=17,Dev=08,Fun=1]， [Bus=17,Dev=08,Fun=2]和[Bus=17,Dev=08,Fun=3]是同一个PCIe device[Bus=17,Dev=08]的四个不同的function。

三，抛砖引玉

在这一章中我们具体介绍了如何利用lspci对含有PCIe Switch的拓扑结构解析实战，这个例子比较复杂，期望大家能够掌握。

下一章我们将列举含有PCIe Switch的架构，对此进行深入的实战解析。

敬请关注下一篇：《PCIe从入门到精通之二十一：PCIe物理层实现的功能》
