大热天钻进塑料棚里调试PLC是啥体验？今儿咱们聊聊用西门子S7-300和Wincc Flexible整的智能温室项目。这个项目去年在郊区落地，控制着三个总面积800平的联栋大棚，现场实测温控精度能压到±0.5℃。

先说硬件配置，这套系统用315-2DP做主站，ET200M做远程IO。数字量模块选了SM321（32点DI）和SM322（32点DO），模拟量用了SM331（8AI）接各类传感器。重点说下IO分配策略：

// 模拟量地址分配
AI0: 室外温度  // 对应IW640
AI1: 室内温度  // IW642
AI2: 土壤湿度  // IW644
AO0: 加热器功率输出 // QW700

// 数字量典型点位
DI12: 侧窗限位开关  // I12.0
DO5:  风机控制     // Q5.0
DO7:  补光灯控制   // Q7.0

重点说温度控制逻辑，梯形图里用到了PID功能块FB41。实际调试时发现，直接调用标准PID会导致执行机构动作太频繁，后来在输出端加了死区控制：

// 简化版温度控制逻辑
      M10.0               T#5S            T1
-----| |------------------(SP)-----------+---( )
     |   T1              COMPARE         |
     |----| |-----------[CMP >]30.5℃-----|
     |                   COMPARE         |
     |------------------[CMP <]29.5℃-----|

这段代码的意思是当温度超过30.5℃启动降温设备，低于29.5℃启用加热，中间的1℃死区避免设备频繁启停。现场测试时，这个策略让继电器寿命延长了3倍不止。

基于S7-300 PLC和Wincc Flexible触摸屏温室大棚控制 带解释的梯形图程序，接线图原理图图纸，io分配，组态画面

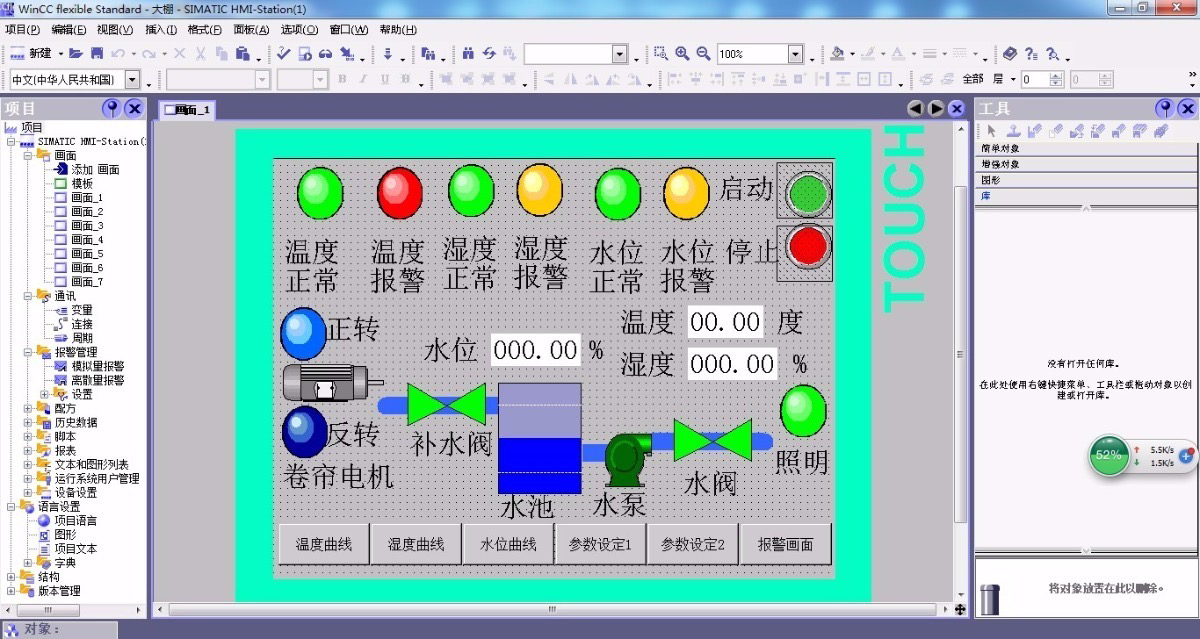

WinCC Flexible的组态画面有个实用技巧——用矢量图形做动态效果。比如风机图标旋转动画是这样实现的：

<ObjectAnimation>
  <Property Name="Rotation" Path="HMI连接/风机状态" Type="Bool">
    <State Value="0" Rotation="0"/>
    <State Value="1" Rotation="360" Duration="2s" Repeat="infinite"/>
  </Property>
</ObjectAnimation>

最后说说通信配置的坑点：MPI转PROFIBUS时，务必检查GSD文件版本。有次下载完组态突然所有从站掉线，后来发现是ET200M的GSD文件没更新，老版本不支持自动波特率识别。

整套系统现在稳定运行11个月，最冷那天空调机组连续工作16小时没出故障。要说改进空间，下次可能把模拟量采样周期从500ms降到200ms，这样极端天气响应能更快点。
