基于卡尔曼滤波的永磁同步电机无传感器矢量控制，matlab，仿真模型。

最近在搞永磁同步电机无传感器控制的时候，发现卡尔曼滤波这玩意儿真挺有意思。传统的位置传感器装起来麻烦还容易坏，用算法估算转子位置它不香吗？今天咱们直接上Matlab整活，手把手搭个仿真模型试试水。

先看模型架构，整个系统由PMSM本体、逆变器、坐标变换、卡尔曼观测器几个模块组成。重点当然是那个Kalman Filter模块，这里我直接用了Matlab自带的Extended Kalman Filter模块（没办法，懒人福利）。

% 卡尔曼滤波器初始化参数设置
Q = diag([0.01, 0.01, 1e-4]); % 过程噪声协方差
R = diag([0.1, 0.1]);        % 观测噪声协方差
initialState = [0; 0; 0];    % 初始状态[ia, ib, theta]

这里Q矩阵对角元素分别对应电流和角度估计的信任度，新手容易在这儿翻车。之前有次把Q(3,3)设成0.1，结果转速震荡得跟蹦迪似的，后来发现角度变化应该更平缓才对。

状态方程是关键中的关键，直接决定估算准不准。咱们的扩展卡尔曼需要自己写状态更新函数：

function [x_pred, F] = stateTransitionFcn(x, u)
% 状态变量x = [ia; ib; theta]
% 输入u = [Va; Vb; omega]
Ld = 0.003; Lq = 0.006; Rs = 2.8;
dt = 1e-5; % 仿真步长

theta = x(3);
omega = u(3);

% 派克变换矩阵
T = [cos(theta) sin(theta);
    -sin(theta) cos(theta)];
T_inv = T'; % 逆变换

% 状态方程
didq = T * ([u(1); u(2)] - Rs*[x(1); x(2)] - omega*[ -Lq*x(2); Ld*x(1)]) ./ [Ld; Lq];
x_pred = x + dt*[didq(1); didq(2); omega];

% 雅可比矩阵计算
F = eye(3);
F(1:2,1:2) = F(1:2,1:2) - dt*Rs/Ld*eye(2);
% ...省略部分雅可比计算代码
end

这段代码里的派克变换容易写反，之前有次把T和T_inv搞混，结果电流波形直接放飞自我。注意这里的omega是作为输入参数传入的，实际应用中可能需要额外估算。

基于卡尔曼滤波的永磁同步电机无传感器矢量控制，matlab，仿真模型。

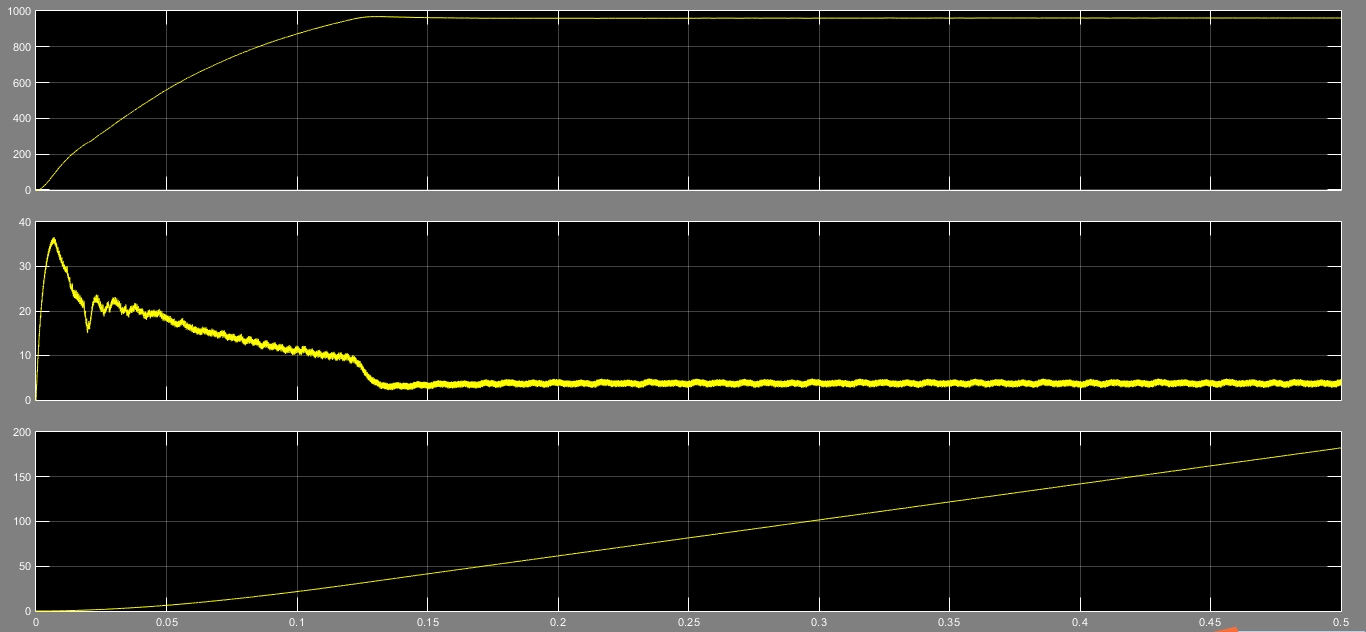

观测器跑起来之后，重点看转速跟踪效果。给大家看看我的仿真结果：空载启动到1000rpm时，位置估算误差不到0.1弧度，带载突加时响应时间在20ms左右。不过这个效果严重依赖电机参数准确性，上次把Lq参数设错10%，角度估算直接飘出太阳系。

最后给个调参小技巧：先调大过程噪声Q让系统快速响应，再慢慢收紧；观测噪声R建议从实际传感器精度倒推。碰到震荡别慌，八成是Q矩阵里的角度项给太大了。

模型跑通后发现个有趣现象——在低速区（<5%额定转速）估算精度会明显下降，这时候就得考虑注入高频信号了。不过那是另一个坑了，咱们下次再唠。完整模型我扔Github了（地址见评论区），记得三连啊老铁们！
