课时1：python和opencv配置安装_笔记

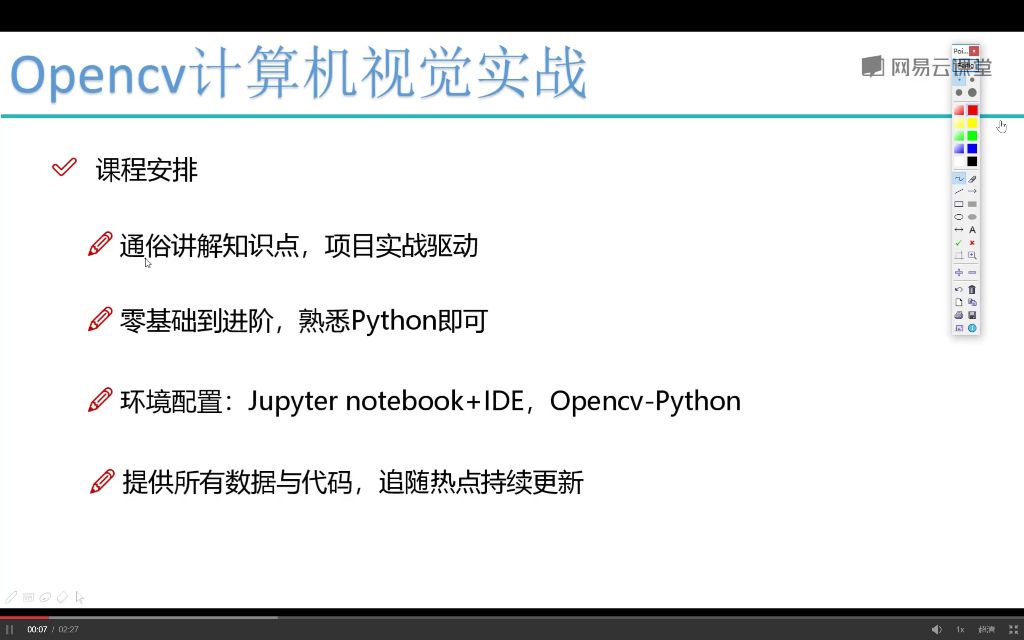

一、课程安排与介绍

• 教学风格：采用通俗易懂的讲解方式，用生活化语言解析复杂概念
• 课程结构：采用"理论+实践"的教学模式，每学完几个知识点配套一个实战项目
• 难度梯度：从零基础到进阶，前期学习计算机视觉基础操作和OpenCV函数，后期完成大型项目
• 学习基础：需掌握Python基础语法（无需精通），课程全程使用Python实现
• 配套资源：提供完整课程资料和代码，并持续更新维护

二、环境配置

1. Anaconda安装

• 功能特点：
  • 集成Python环境、包管理工具和开发工具
  • 包含Conda包管理器（支持1400+数据科学包）
  • 内置Jupyter Notebook交互环境
• 安装优势：
  • 一键安装，自动配置环境变量
  • 智能解决依赖关系
  • 支持多Python版本管理
• 下载安装：
  • 官网下载：https://www.anaconda.com/download/
  • 选择对应系统版本（Windows/macOS/Linux）
  • 推荐Python 3.7版本（64位安装包）
  • 运行安装程序，默认设置完成安装

2. OpenCV安装


   • 准备工作：确保已安装Python环境（推荐Anaconda）

   • 版本建议：opencv-python==3.4.1.15（3.4.2+版本存在功能限制）

   • 安装步骤：

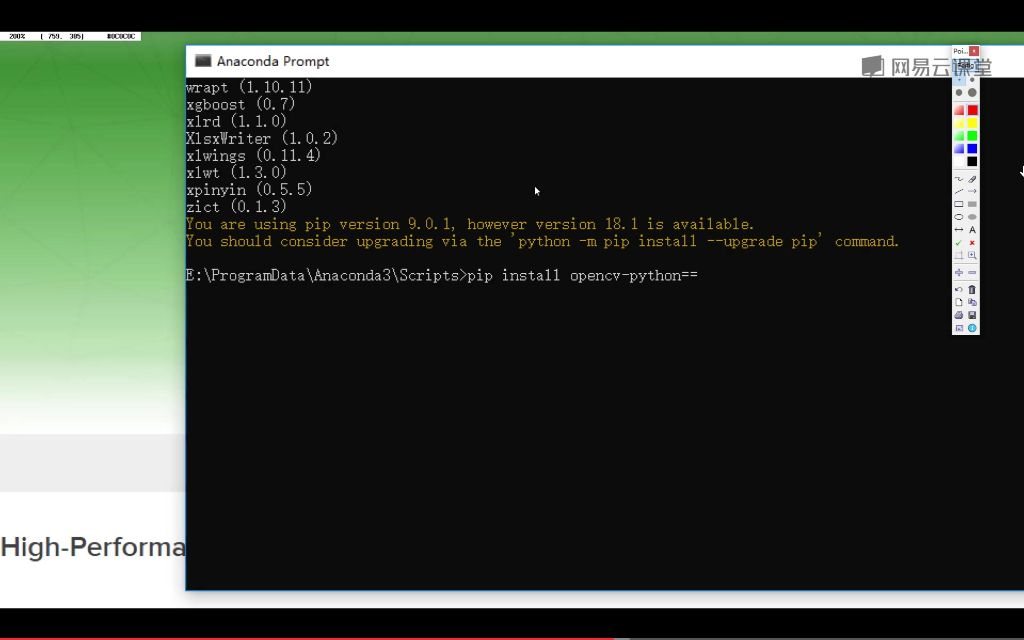

     1. 打开Anaconda Prompt

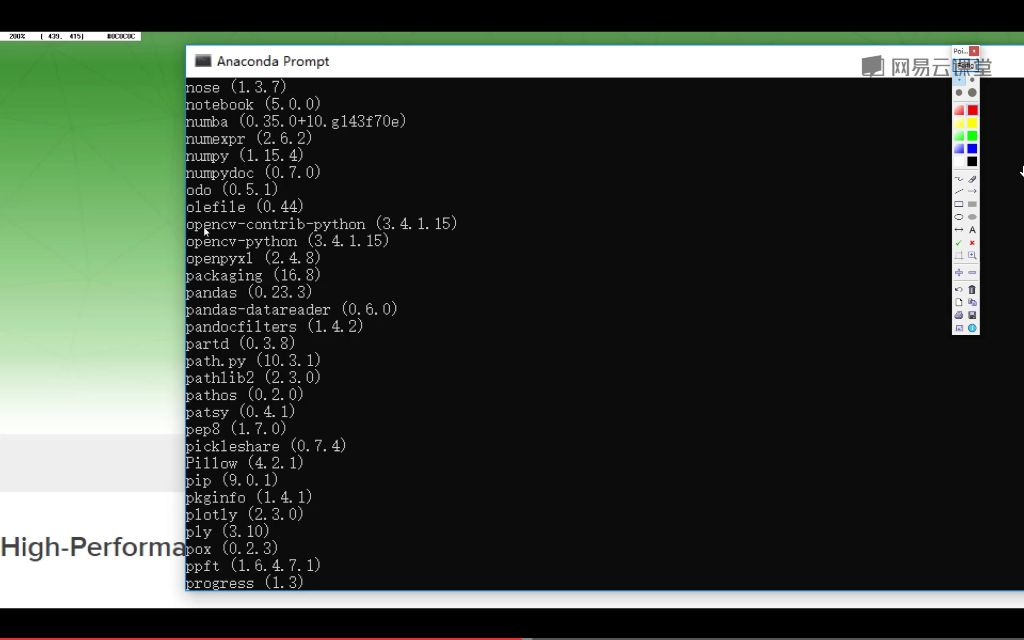

     2. 执行：pip install opencv-python==3.4.1.15
     3. 安装扩展包：pip install opencv-contrib-python==3.4.1.15


   • 验证方法：

     • Python命令行执行import cv2
     • 检查版本号：cv2.__version__应为3.4.1

   • 注意事项：

     • 可切换国内镜像源加速安装
     • 确保基础包和扩展包版本一致
     • 建议先测试导入成功再开发

三、知识小结

分类维度	核心内容	关键要点
课程定位	OpenCV计算机视觉实战	零基础到进阶，需Python基础
教学特色	项目驱动式教学	理论→案例→项目渐进式学习
技术栈	OpenCV-Python	推荐3.4.1.15版本，需配套安装contrib包
环境配置	Anaconda集成环境	含Jupyter Notebook，自动解决依赖
安装方法	pip安装	指定版本安装，注意专利算法兼容性
学习路径	分层递进	基础操作→特征提取→目标检测
资源支持	配套资料	持续更新，一键下载
版本注意	功能限制	3.4.2+版本存在算法缺失
开发工具	Conda环境	多版本管理，隔离项目依赖

课时2：NoteBook和IDE环境_笔记

Windows 非官方 Python 工具包安装指南

一、安装方法

1. 常规安装

• 推荐方式：使用 pip install 命令直接安装，操作简单高效
• 安装验证：通过 import 包名 和查看版本号确认安装结果
• pip升级：低版本提示时执行 python -m pip install --upgrade pip

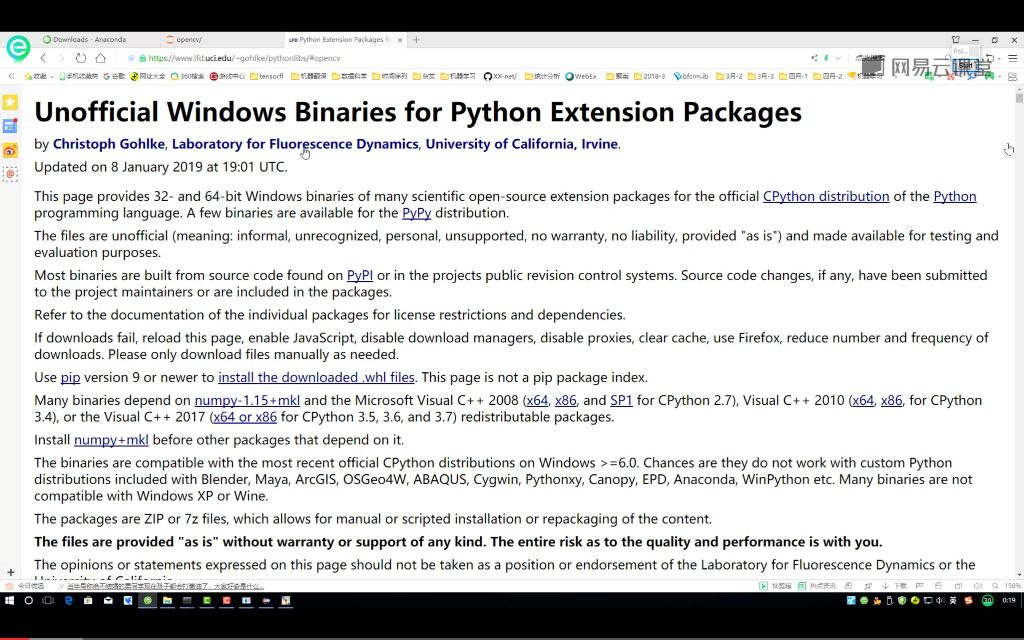

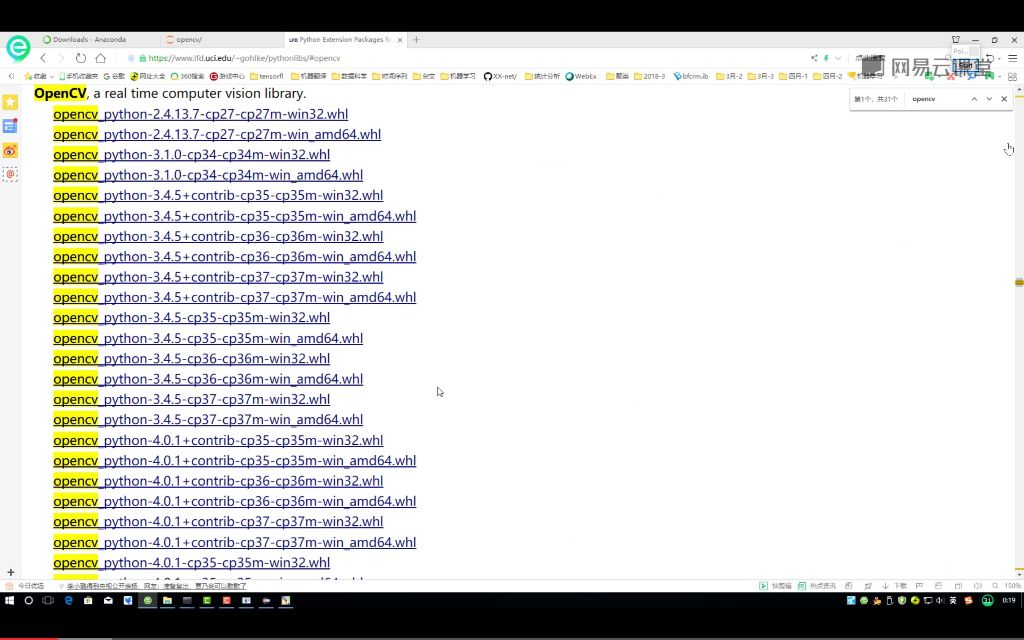

2. 备用方案（UCI 站点）

• 站点说明：加州大学欧文分校维护的 Windows Python 扩展包仓库
• 资源特点：
  • 提供科学计算类扩展包的预编译版本（32/64位）
  • 需注意：
    • 非官方版本，无技术支持保障
    • 要求 pip ≥9.0 才能安装 .whl 文件
    • 多数包依赖 numpy-1.15+mkl 和特定 VC++ 运行库

3. OpenCV 专项安装

• 版本选择：
  • 文件名格式：包名-版本号-cpPython版本-系统位数.whl
  • 推荐版本：2.4.x 或 3.3.x 系列（4.x 可能存在兼容问题）
• 安装流程：
  1. 下载匹配的 .whl 文件
  2. 复制到 Scripts 目录
  3. 执行 pip install 文件名
• 验证方法：import cv2 后查看 cv2.__version__

4. 常见问题处理

• 失败原因：
  • Python版本/系统位数不匹配
  • 缺失依赖项（numpy/VC++运行库）
• 解决方案：
  • 在非官方网站检索适配版本
  • 先安装依赖项再重试主包
  • 特殊版本需求可通过搜索引擎获取

二、Notebook 使用指南

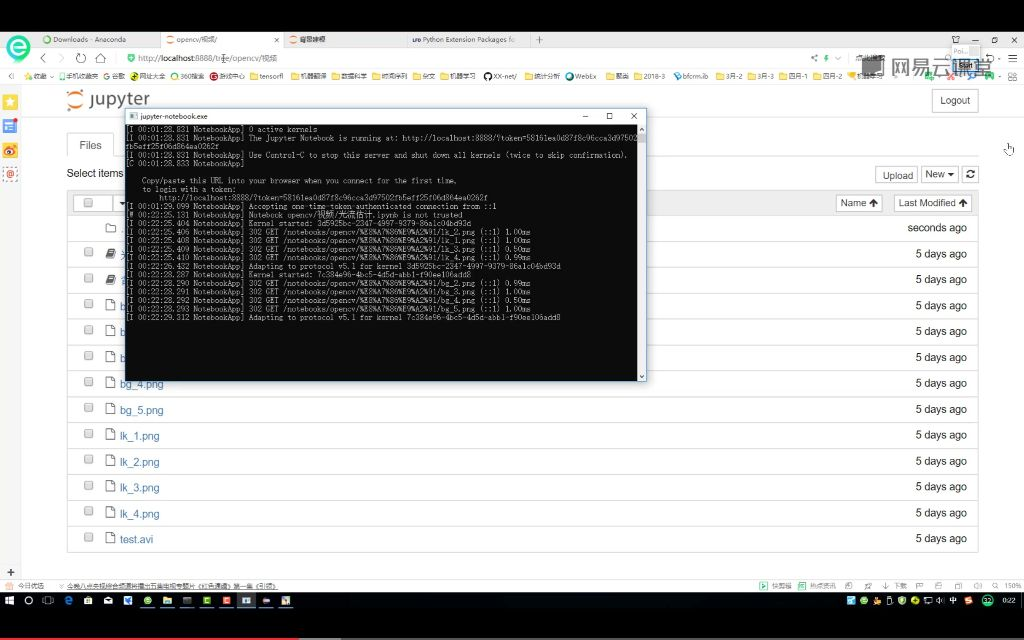

• 启动流程：
  • 通过 Anaconda Navigator 启动 Jupyter Notebook
  • 自动弹出命令行窗口并在浏览器打开本地8888端口
• 手动访问：复制命令行中的带token链接到浏览器
• 环境测试：新建 Python3 Notebook 执行基础代码验证

三、图像处理基础

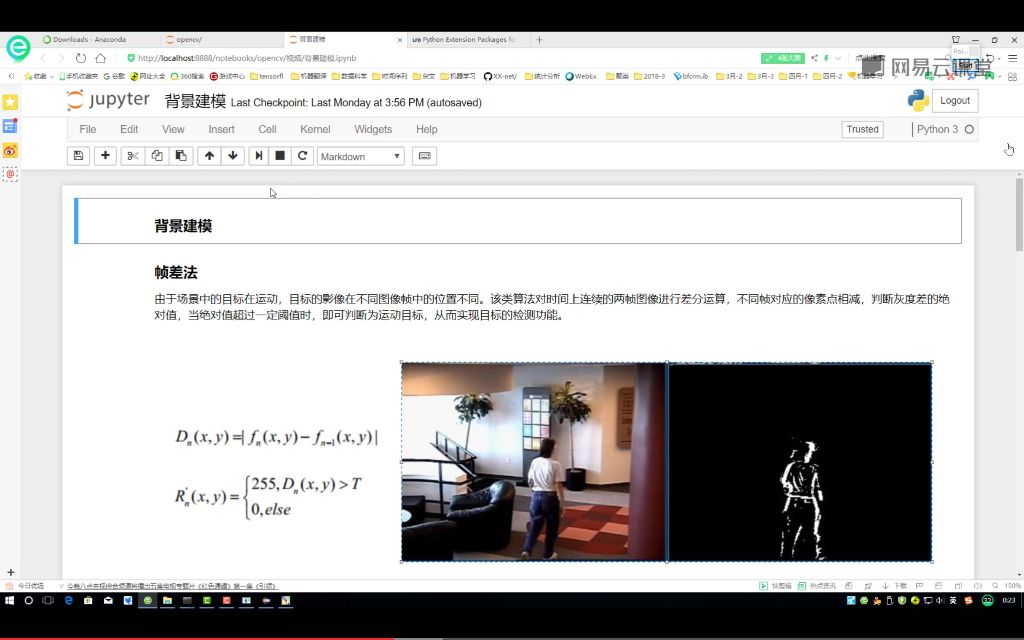

1. 背景建模技术

• 帧差法：
  • 公式：𝐷𝑛(𝑥,𝑦)=∣𝑓𝑛(𝑥,𝑦)−𝑓𝑛−1(𝑥,𝑦)∣
  • 原理：灰度差超阈值T即为运动目标，输出二值图像
• 混合高斯模型：
  • 训练阶段：
    • 初始化参数
    • 使用前T帧训练
    • 3σ范围内更新分布参数
    • 不匹配时新建分布
  • 测试阶段：2σ范围内判为背景(0)，否则前景(255)

2. 代码实现

• 核心方法：
  • cv2.createBackgroundSubtractorMOG2() 创建模型
  • apply() 获取前景掩膜
  • 结合形态学运算降噪
  • 轮廓检测标记目标
• 交互优势：
  • 支持分块执行(Shift+Enter)
  • 实时变量查看
  • 便于分步调试

四、环境配置建议

1. 基础环境：

   • Anaconda下载：官网获取
   • whl文件站点：UCI镜像库

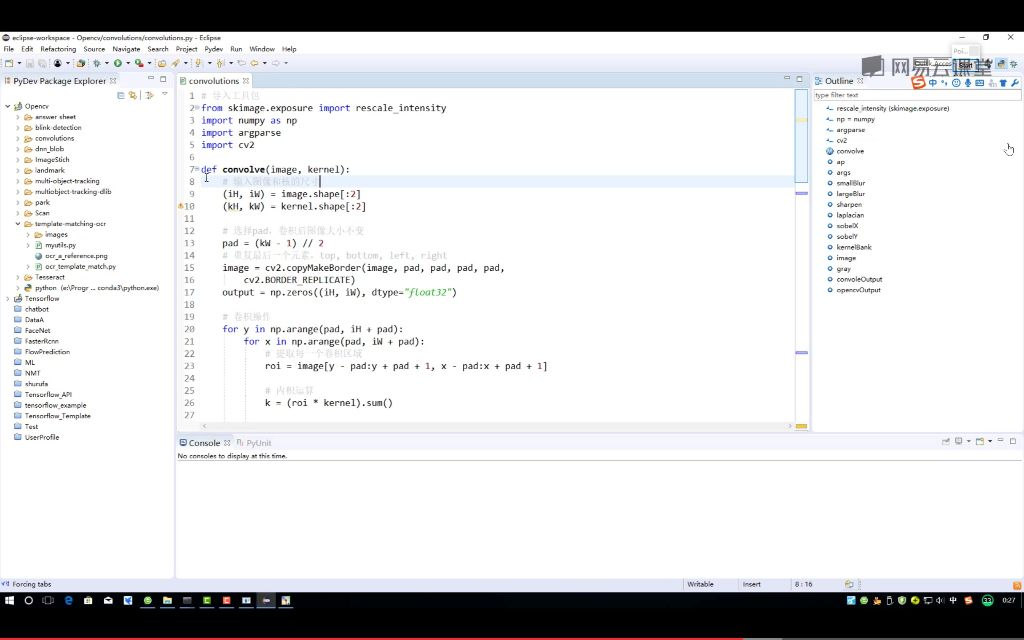

   • IDE选择：推荐支持debug的环境（如PyCharm/Eclipse）

2. 版本推荐：

   • OpenCV 3.4.1.15（规避专利限制）
   • 安装顺序：先配Python环境，再装OpenCV

3. 工具分工：

   • 理论演示：Jupyter Notebook
   • 项目实战：Eclipse/PyCharm
   • 环境验证：基础图像操作测试

知识要点速查

知识点	核心内容	注意事项	难度
OpenCV安装	1. pip优先 2. whl备用 3. 推荐3.4.1版	版本匹配关键：cp3x(Python版)、win32/64(系统位)	⭐⭐
开发环境	1. Notebook理论演示 2. IDE项目开发	Notebook优势：混合Markdown、分步执行	⭐
代码规范	1. Notebook理论 2. IDE实战项目	Notebook局限：不适大型项目、缺Debug	⭐⭐
环境排查	1. 端口8888检查 2. 手动访问	常见错误：whl版本冲突、依赖缺失	⭐⭐⭐
版本选择	1. OpenCV 3.4.x 2. Python 3.6+	避坑：慎用最新版(如OpenCV 4.x)	⭐⭐

课时3：计算机眼中的图像_笔记

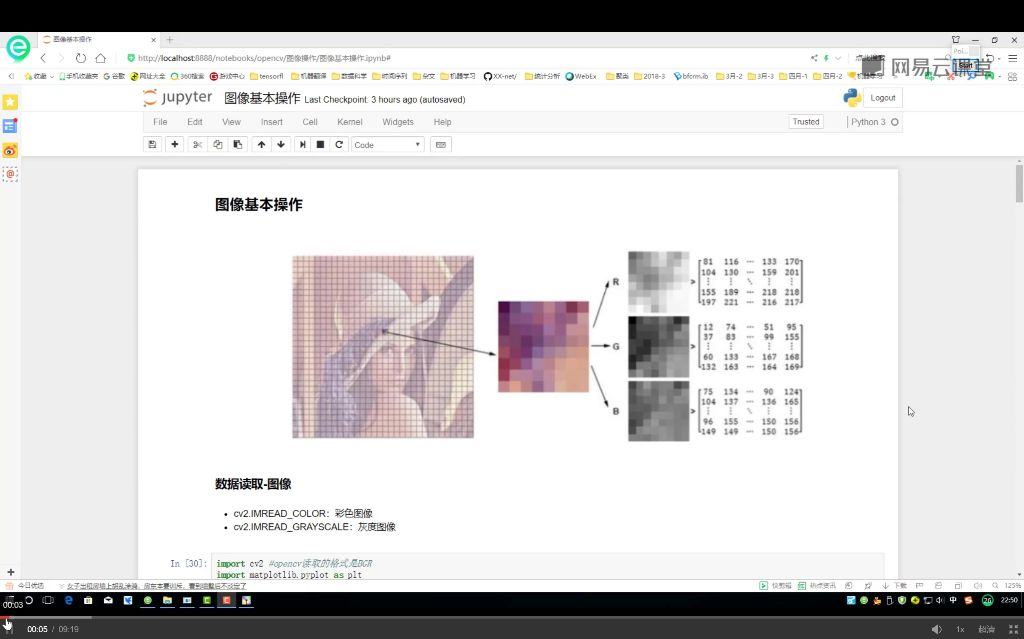

计算机眼中的图像

像素点定义：图像由无数小方格（像素点）组成，每个小格代表一个像素点，是构成图像的基本单位。
像素值范围：每个像素点的值在0-255之间，0表示纯黑，255表示纯白，中间值表示不同亮度。
彩色图像结构：彩色图像由RGB三个颜色通道组成，每个通道都是一个矩阵，如500×500×3表示高500像素、宽500像素的彩色图。
灰度图像特点：黑白图像（灰度图）只有单通道，仅用亮度值表示，不需要RGB三个通道。

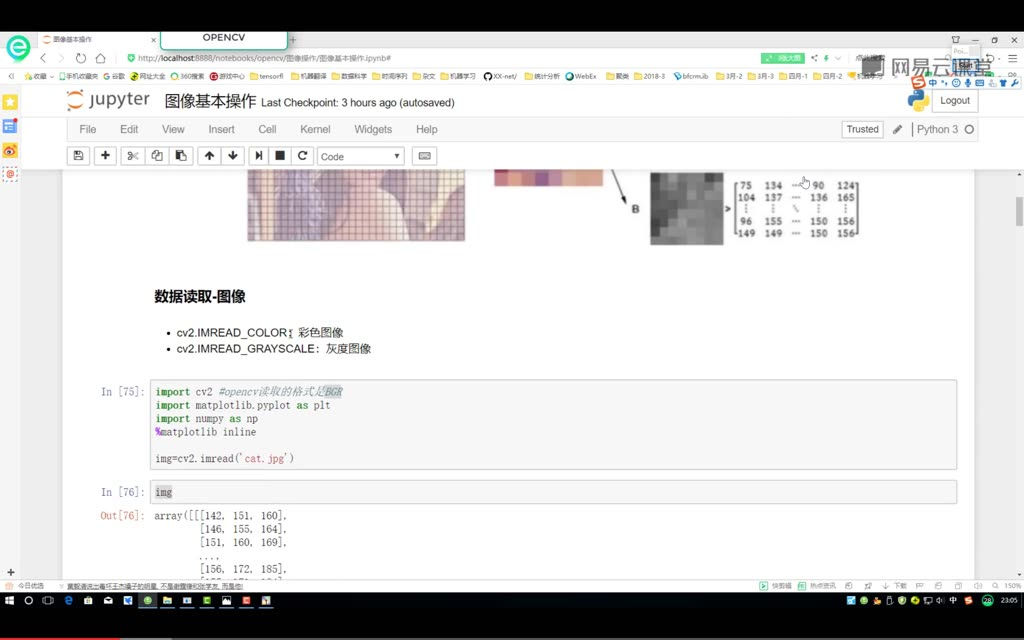

图像基本操作：数据读取

基本工具包：

• import cv2：OpenCV库，读取格式为BGR
• import matplotlib.pyplot as plt：绘图展示
• import numpy as np：数值计算

魔法指令：%matplotlib inline用于在Jupyter中自动显示图像，无需调用plt.show()。

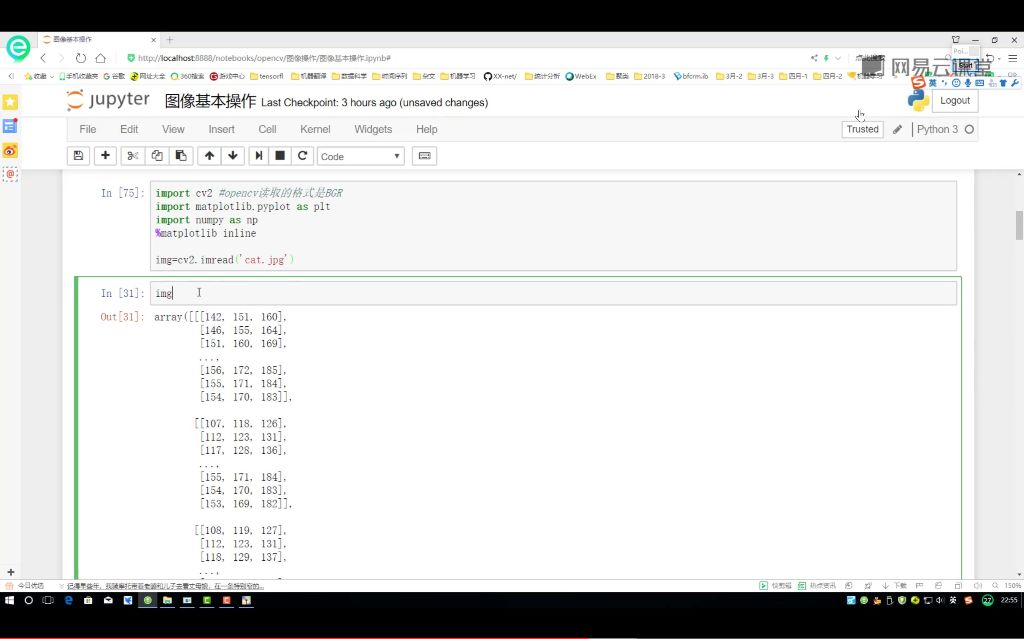

读取函数：cv2.imread('filename')从当前路径读取图像，返回numpy数组结构。

示例代码：

• 数据结构：读取结果为ndarray结构，dtype为uint8（0-255范围）。
• 维度表示：使用(h,w,c)表示图像形状，如(414,500,3)表示高414像素、宽500像素的3通道彩色图。
•

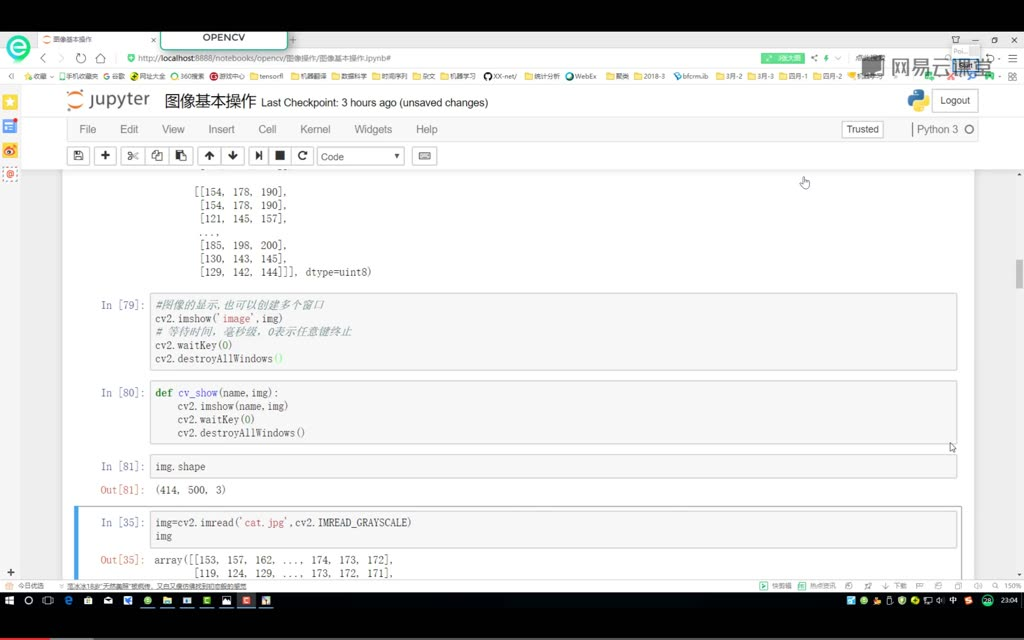

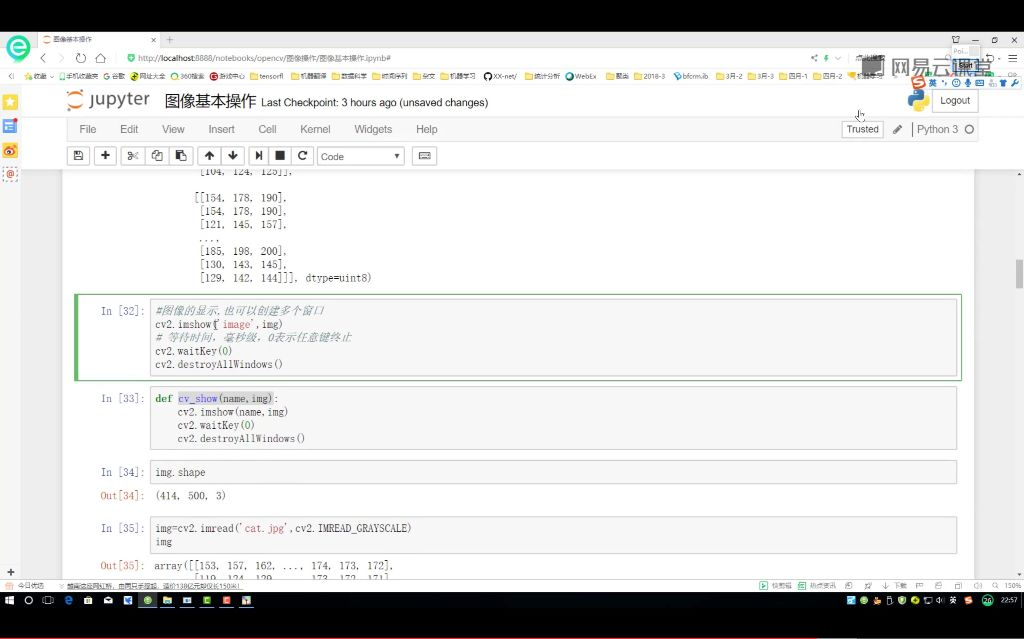

  显示函数：
• cv2.imshow('窗口名', 图像变量)：创建显示窗口
• cv2.waitKey(0)：0表示按任意键关闭，数值表示显示毫秒数（如10000=10秒）
• cv2.destroyAllWindows()：关闭所有窗口

格式注意：OpenCV默认使用BGR格式，与其他库（RGB）不同，直接使用OpenCV函数可避免转换问题。
实用技巧：可封装显示函数cy_show(name,img)简化重复代码。

知识小节

知识点	描述	示例/公式
变量定义	存储数据的容器，需声明类型和名称	int age = 25;
条件语句	根据条件执行不同代码块	if (x > 0) { ... } else { ... }
循环结构	重复执行代码直到满足终止条件	for (int i=0; i<10; i++) { ... }
函数	封装可重复使用的代码块，含输入和输出	def add(a, b): return a + b
数学公式	表达数学关系，常用符号和运算符	$E=m{c}^2$

课时4：视频的读取与处理_笔记

图像基本操作

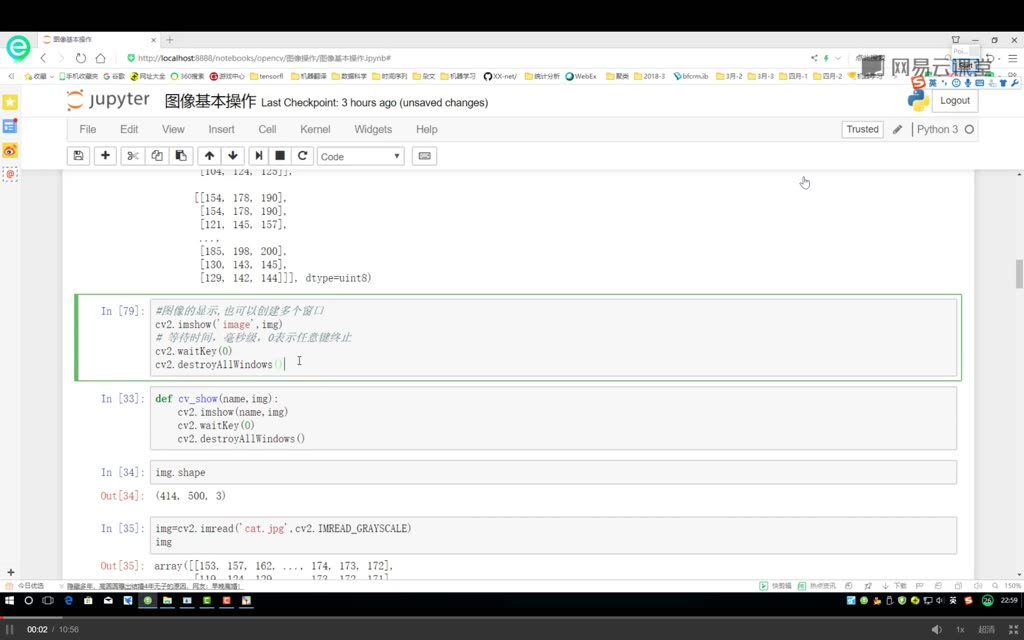

图像显示及绘图函数定义

使用cv2.imshow()创建显示窗口，cv2.waitKey(0)设置等待时间（毫秒级，0表示任意键终止），cv2.destroyAllWindows()关闭所有窗口。封装三行显示代码为cv_show(name, img)函数，参数包含窗口名称和图像数据，简化重复代码，提高复用性。

图像属性

shape属性返回(h, w, c)三元组，h表示高度（行数），w表示宽度（列数），c表示通道数（彩色图为3）。OpenCV彩色图通道顺序为BGR（非标准RGB），灰度图只有(h, w)两个维度。

灰度图

读取模式参数包括cv2.IMREAD_COLOR（默认彩色图）和cv2.IMREAD_GRAYSCALE（灰度图）。灰度图为单通道数据结构，像素值范围0-255，常用于检测/识别任务的预处理。转换方法：读取时指定参数cv2.imread('cat.jpg', cv2.IMREAD_GRAYSCALE)或后续转换。

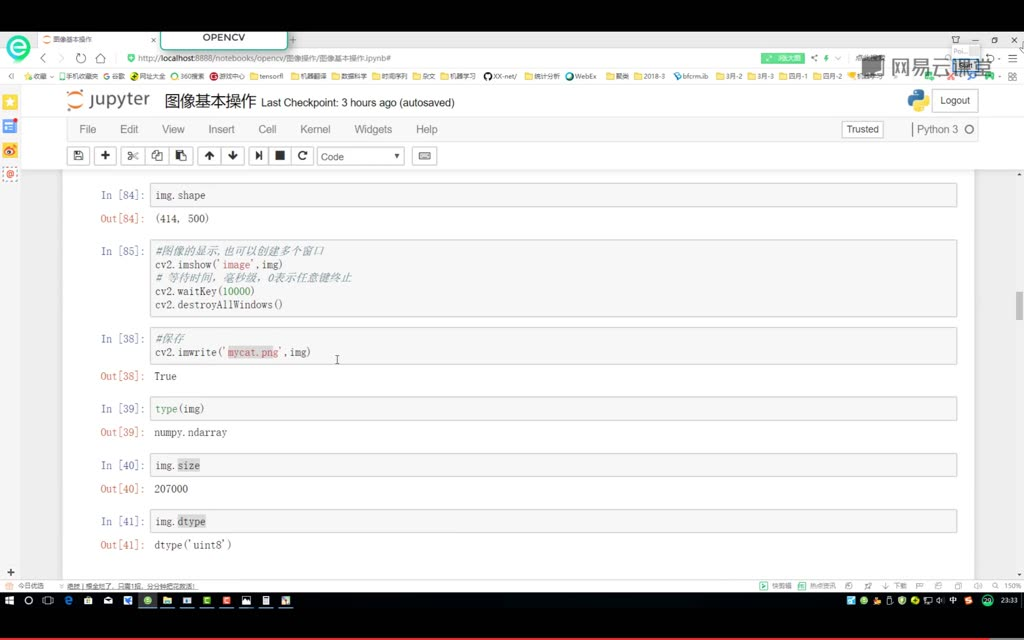

图像保存
使用cv2.imwrite('filename', img)保存图像，支持指定路径。图像数据存储为numpy的ndarray格式，可通过.size获取像素总数，.dtype查看数据类型（通常为uint8）。

---

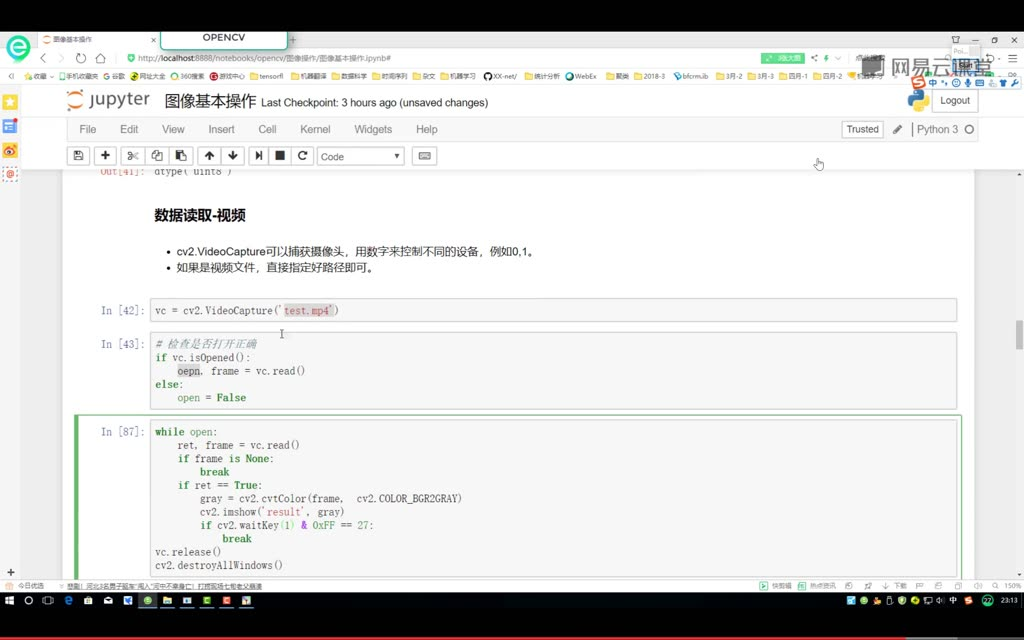

视频读取及处理

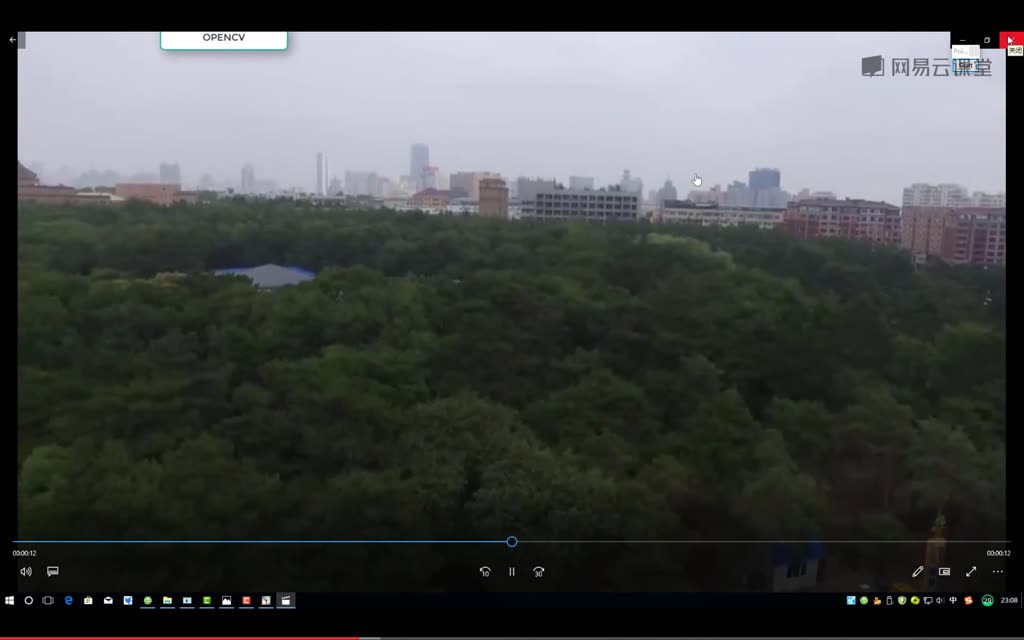

视频本质与帧率
视频由多帧静止图像连续播放形成动态效果，帧率决定流畅度。30帧/秒为人眼感知流畅的临界值，15帧/秒会出现明显卡顿。游戏卡顿常因显卡处理帧率不足导致。

基本操作流程

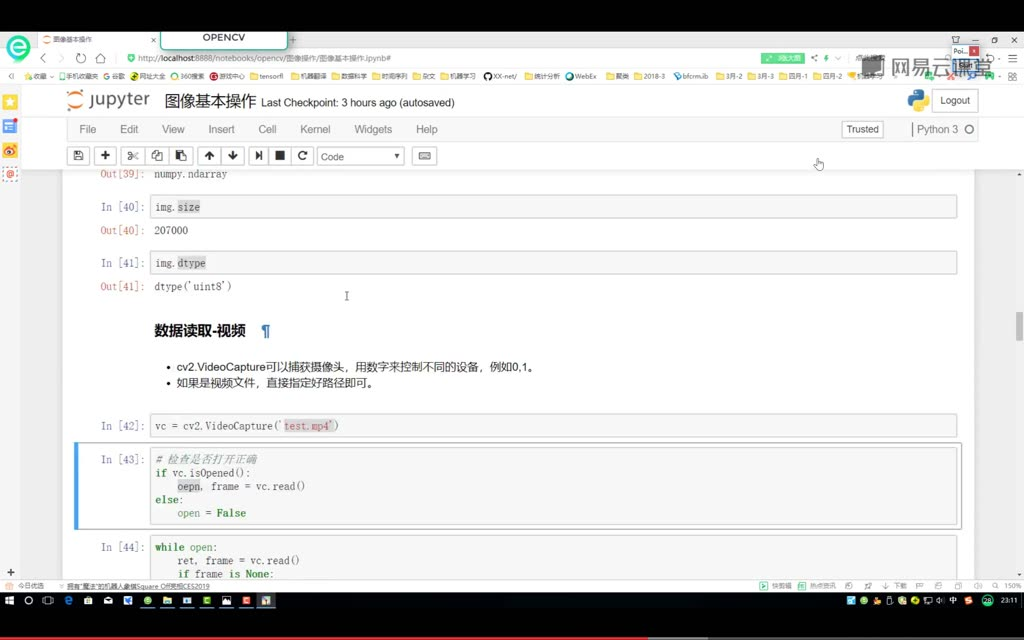

初始化：cv2.VideoCapture()指定视频路径或摄像头设备号（0表示默认摄像头）。状态检查：isOpened()验证视频能否正常打开。帧读取：循环调用read()获取每一帧图像。终止条件：读取到None或用户按下ESC键（值27）时退出循环。

关键参数
waitKey值控制帧间显示时长（毫秒级），值过小（如1）导致过快播放，适中值（如10）正常，过大值（如100）明显卡顿。read()返回元组（布尔状态值，当前帧图像数据）。

图像处理示例
彩色转灰度：cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)。显示控制：imshow()显示处理后的帧。资源释放：循环结束后调用release()和destroyAllWindows()。

实际应用与文件管理
人脸检测需逐帧处理视频流，性能优化影响实时性。视频帧本质是numpy的ndarray数组（彩色图为三维数组）。支持MP4、AVI等格式，需检查文件路径是否存在及可读性。

知识小节：

图像处理基础

主题	关键点	难度
图像显示函数封装	封装为CPS_how函数，参数需包含图像名称和对象	⭐
图像属性获取	img.shape返回(高度, 宽度, 通道数)，注意OpenCV默认BGR顺序	⭐⭐
灰度图读取与转换	cv2.IMREAD_GRAYSCALE模式读取为单通道HW格式，彩色图为HWC格式	⭐⭐
图像保存	cv2.imwrite需注意文件路径格式和系统权限	⭐

视频处理核心

主题	关键点	难度
视频处理原理	cv2.VideoCapture逐帧读取，ret, frame = vc.read()，ret为False时终止	⭐⭐⭐
视频帧处理示例	灰度转换：cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)	⭐⭐
视频播放控制	cv2.waitKey(delay)控制帧间隔，ESC键码27，delay值越小播放越快	⭐⭐
视频与图像关系	视频为连续帧集合，帧率(FPS)≥30时人眼感知流畅	⭐⭐

课时5：ROl区域_笔记

1. ROI区域


概念定义
ROI（Region of Interest）指图像中需要重点关注的区域，可通过切片操作提取特定部分。

实现方法
使用NumPy数组切片语法 img[y1:y2, x1:x2]，如 img[0:200, 0:200] 表示截取左上角200×200像素区域。

应用场景
在后续图像处理中经常需要先提取ROI区域再进行特定操作，可减少计算量。

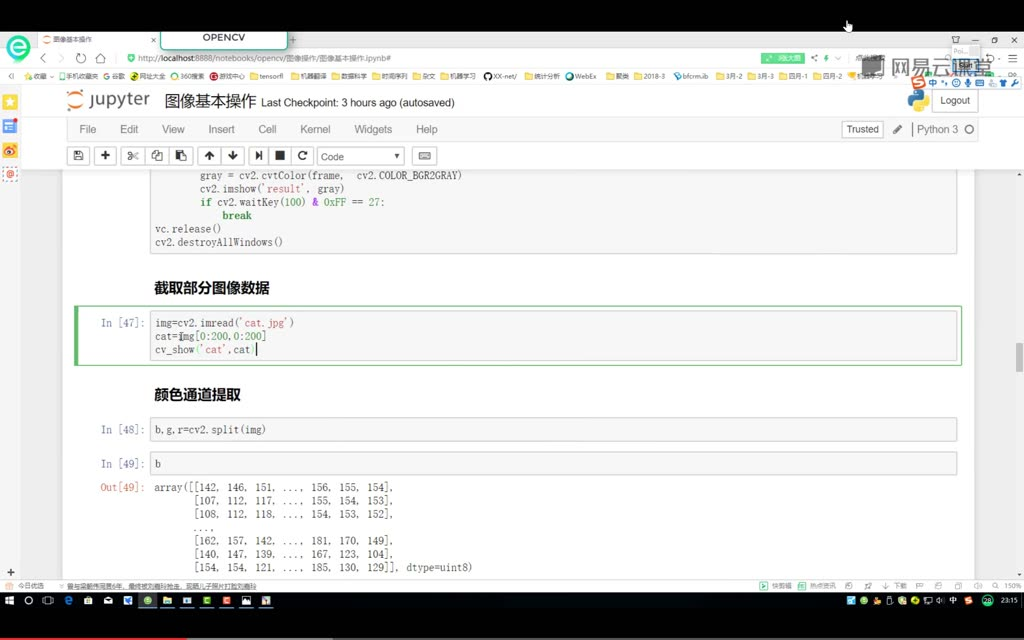

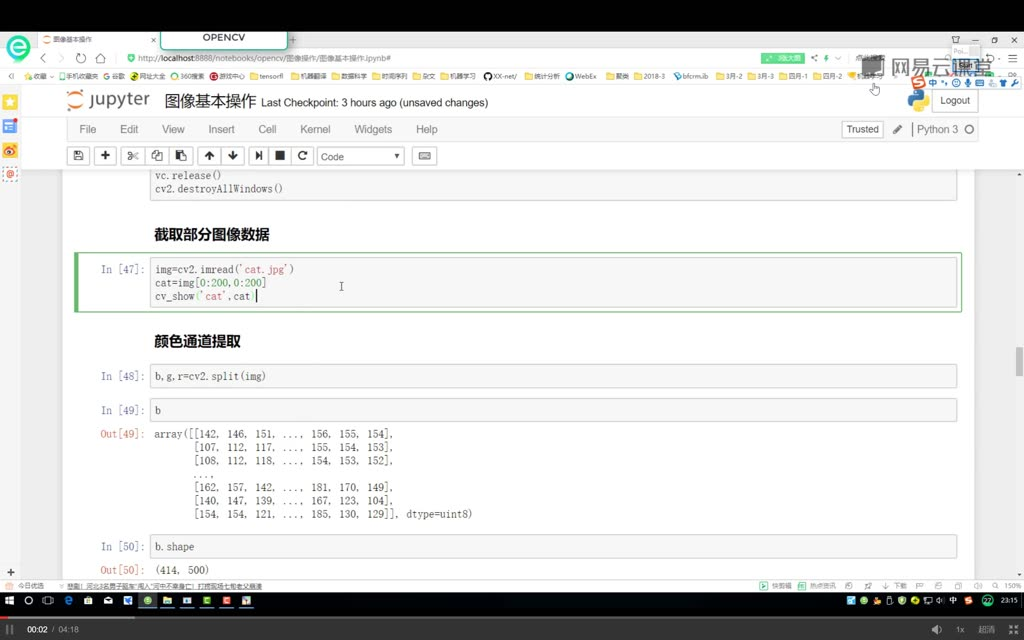

截取图像数据

操作原理
OpenCV读取的图像本质是NumPy数组，通过数组切片实现区域选择。

参数说明
示例中 0:200 表示从第0行/列到第200行/列（不包括200）的像素范围。

实际演示
当设置 h=50, w=200 时，实际截取的是高度50像素、宽度200像素的矩形区域。

颜色通道提取

通道顺序
OpenCV默认使用BGR顺序（注意不是常见的RGB），即 [:,:,0] 为蓝色通道，[:,:,1] 为绿色，[:,:,2] 为红色。

提取方法
使用 cv2.split(img) 直接分离为 b,g,r 三个单通道图像，或通过索引 img[:,:,n] 单独获取特定通道。

形状特性
每个单通道图像的 shape 为 (height, width)，比原图少一个维度（原图为 (height, width, 3)）。

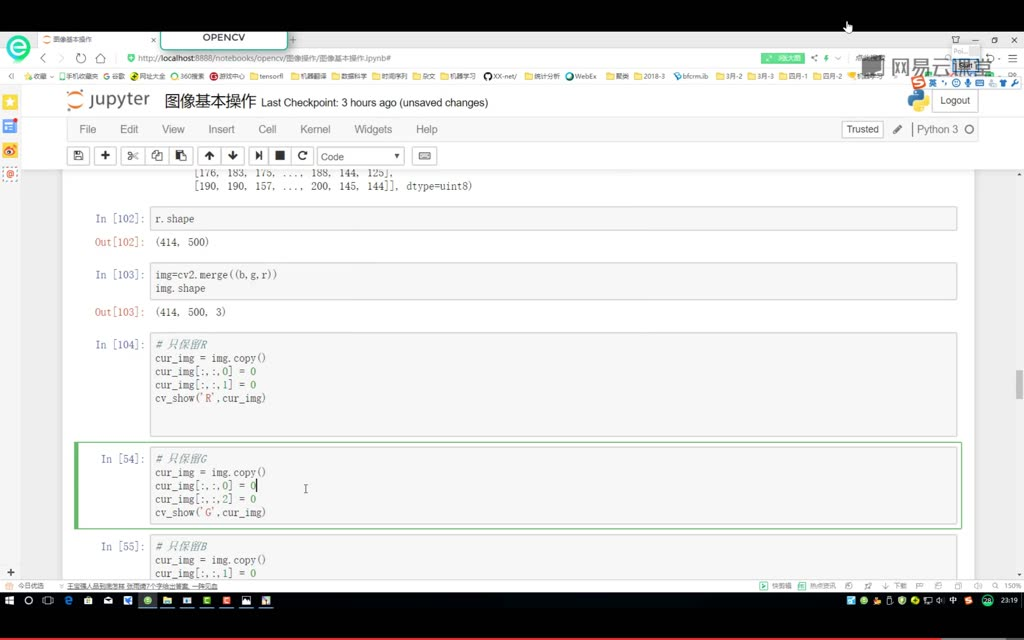

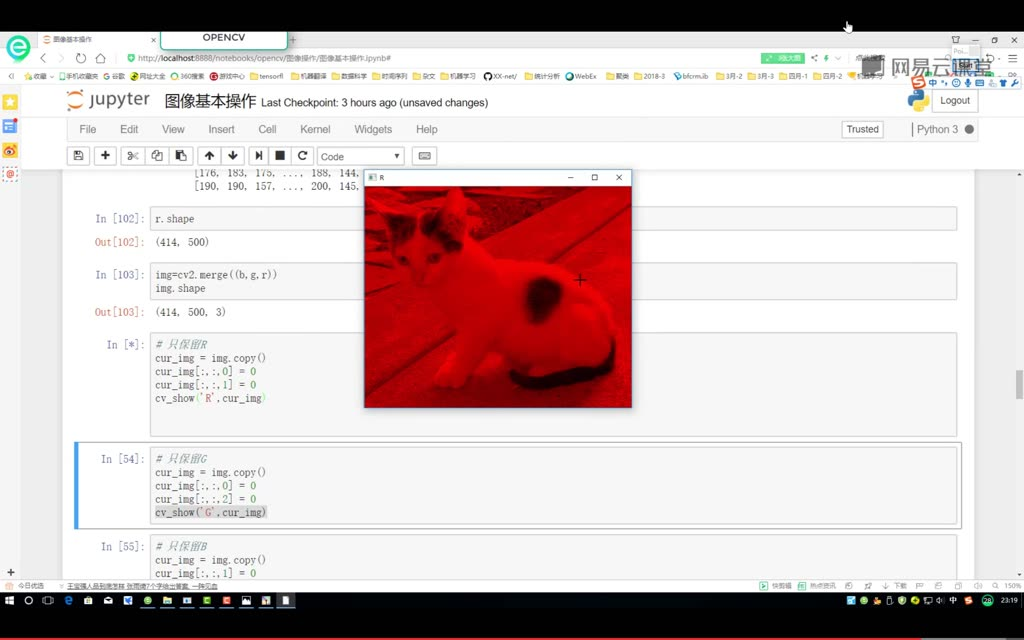

颜色通道保留

实现原理
通过将其他两个通道置零来突出显示目标通道，如只保留R通道：

r_channel = img.copy()
r_channel[:, :, 0] = 0  # 置零B通道
r_channel[:, :, 1] = 0  # 置零G通道

视觉效果

• 仅R通道：呈现红色效果
• 仅G通道：显示绿色图像
• 仅B通道：显示蓝色图像

通道合并
使用 cv2.merge((b,g,r)) 可将分离的通道重新组合为彩色图像，合并后 shape 恢复为 (height, width, 3)。

注意事项
合并时必须严格按照BGR顺序传入参数，否则会导致颜色错乱。

验证方法
可通过 .shape 属性检查合并后的维度是否正确。

知识小结

知识点	核心内容	考试重点/易混淆点	难度系数
ROI（Region of Interest）	在图像中截取特定区域的操作，通过数组切片实现（如 [0:200, 50:200]）	切片范围理解（行列顺序）、与原图尺寸关系	⭐⭐
BGR通道分离与合并	使用 cv2.split() 或数组索引分离通道；cv2.merge() 合并	通道顺序混淆（BGR vs RGB）、单通道显示效果	⭐⭐⭐
单通道可视化	保留单一通道需将其他通道置零（如 [:,:,0]=0，[:,:,1]=0）	通道索引对应颜色（0:B，1:G，2:R）、单通道意义	⭐⭐
图像数据结构	OpenCV图像为三维数组（高度×宽度×通道），切片操作需保持维度一致	数组维度理解、切片越界处理	⭐⭐⭐

课时6：边界填充和数据计算

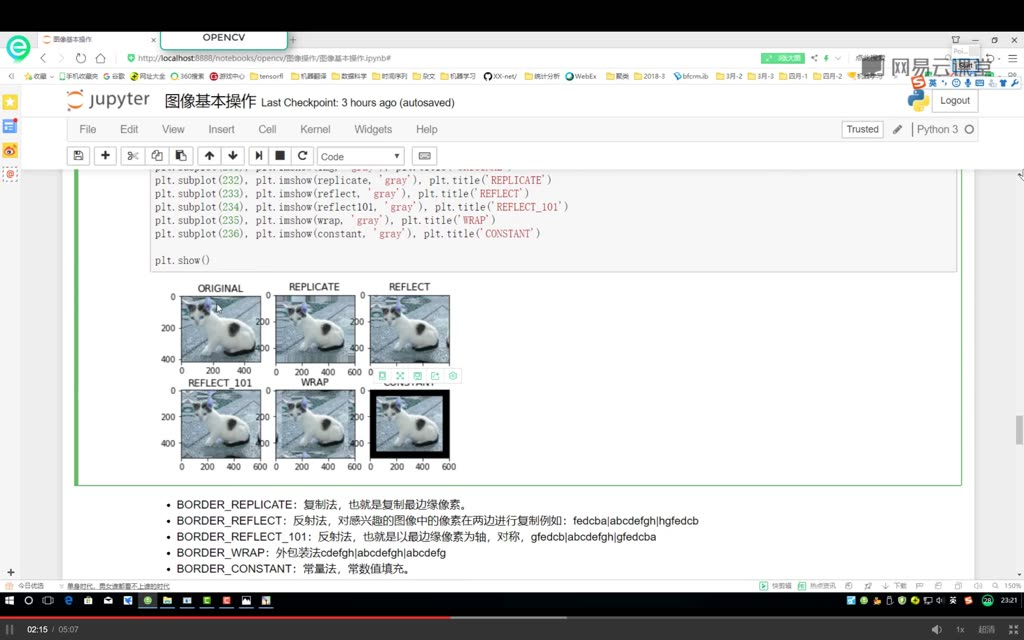

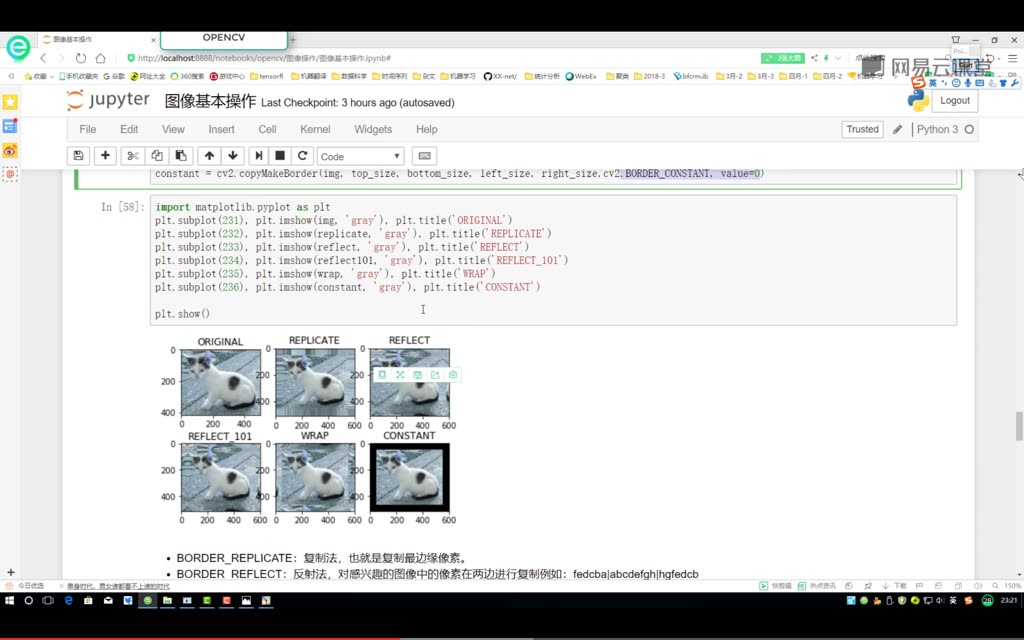

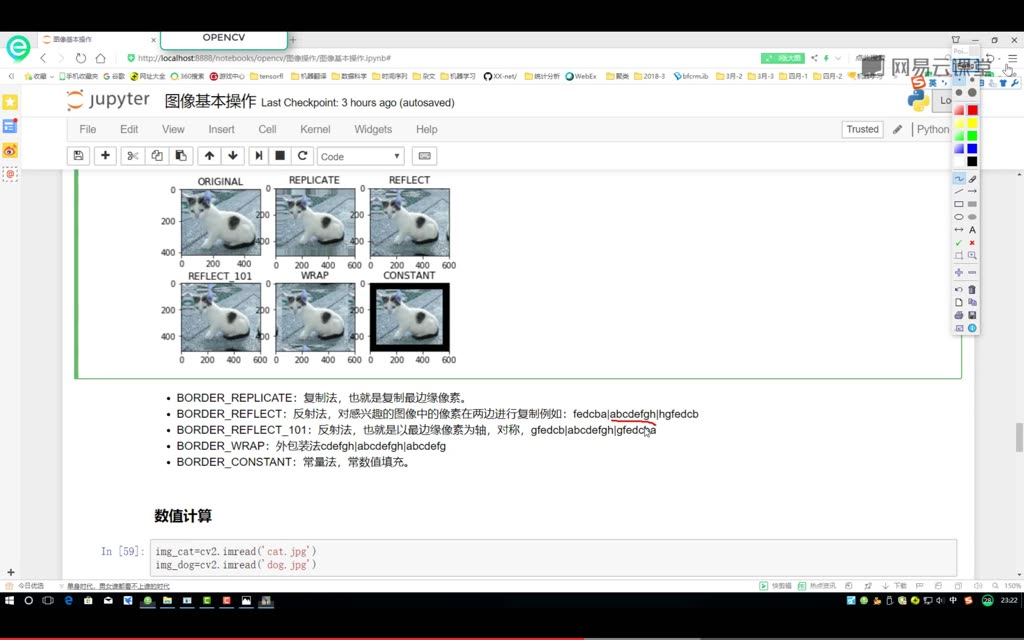

边界填充

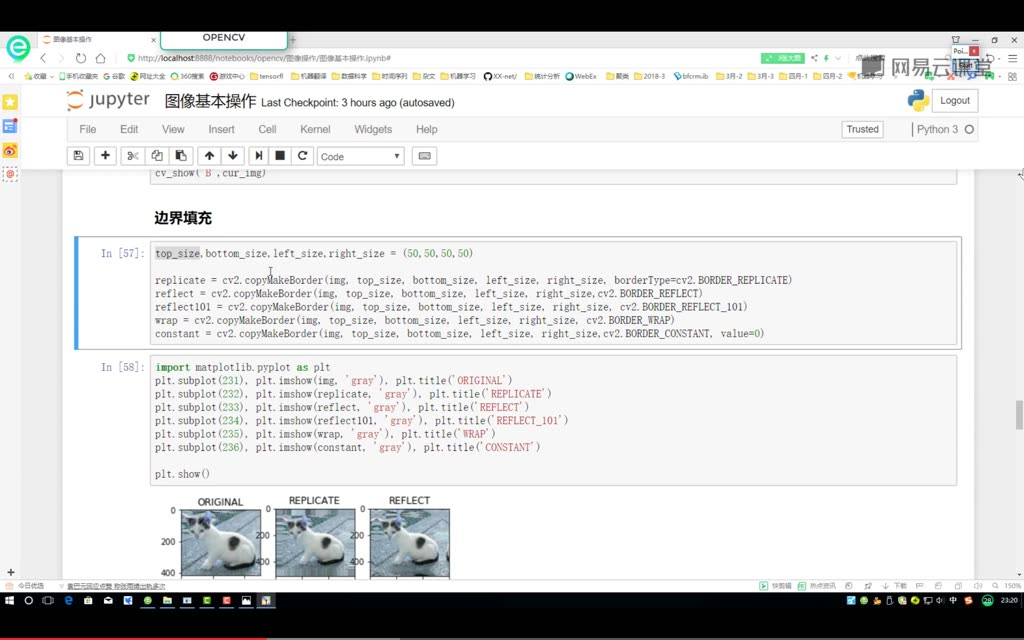

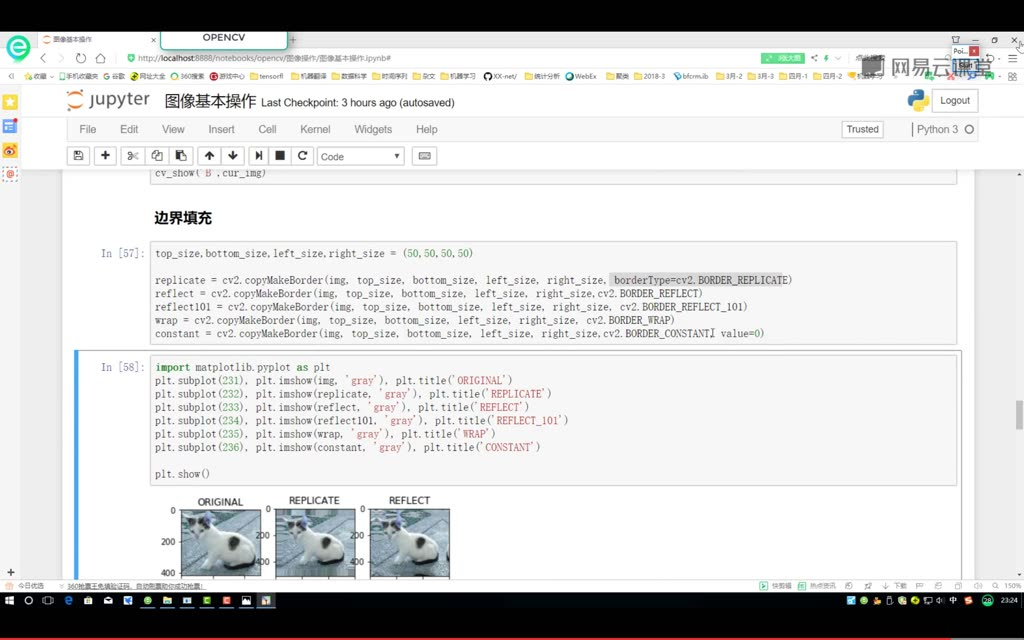

函数原型：cv2.copyMakeBorder(img, top_size, bottom_size, left_size, right_size, borderType)

参数说明：必须指定上下左右四个方向的填充大小（示例中均为50像素）。borderType决定填充方式，包括：复制法、反射法、反射101法、外包装法和常量法。

复制法

实现方式：cv2.BORDER_REPLICATE
原理：直接复制图像最边缘的像素进行填充
视觉特征：边界处会出现明显的像素重复带（如示例中猫图像边缘的重复条纹）
应用场景：简单快速但可能产生人工痕迹，适合对边界要求不高的场合

反射法

标准反射法：实现方式：cv2.BORDER_REFLECT
反射模式：fedcba|abcdefgh|hgfedcb
特点：包含边界像素的完全对称反射（如示例中猫图像的镜面对称效果）

反射101法：实现方式：cv2.BORDER_REFLECT_101
反射模式：gfedcb|abcdefgh|gfedcba
特点：以最边缘像素为轴，不重复边界像素（示例中边界过渡更自然）
关键区别：标准反射法包含边界像素重复，反射101法不重复边界像素

外包装法

实现方式：cv2.BORDER_WRAP
填充模式：cdefgh|abcdefgh|abcdefg
视觉特征：图像内容在边界处循环出现（如示例中猫图像呈现"平铺"效果）
应用注意：可能导致明显的周期性图案，不适合需要自然过渡的场景

效果展示

常量填充法：实现方式：cv2.BORDER_CONSTANT
必须指定value参数（示例中为0即黑色填充）
特点：生成固定颜色的边框（常用于图像分割任务）

综合对比：

• 复制法：边缘存在明显重复条纹
• 反射法：产生镜面反射效果
• 反射101：反射效果更自然
• 外包装法：形成循环平铺图案
• 常量法：生成纯色边框

选择建议：根据后续处理需求选择，卷积操作常用反射法保持特征连续性

---

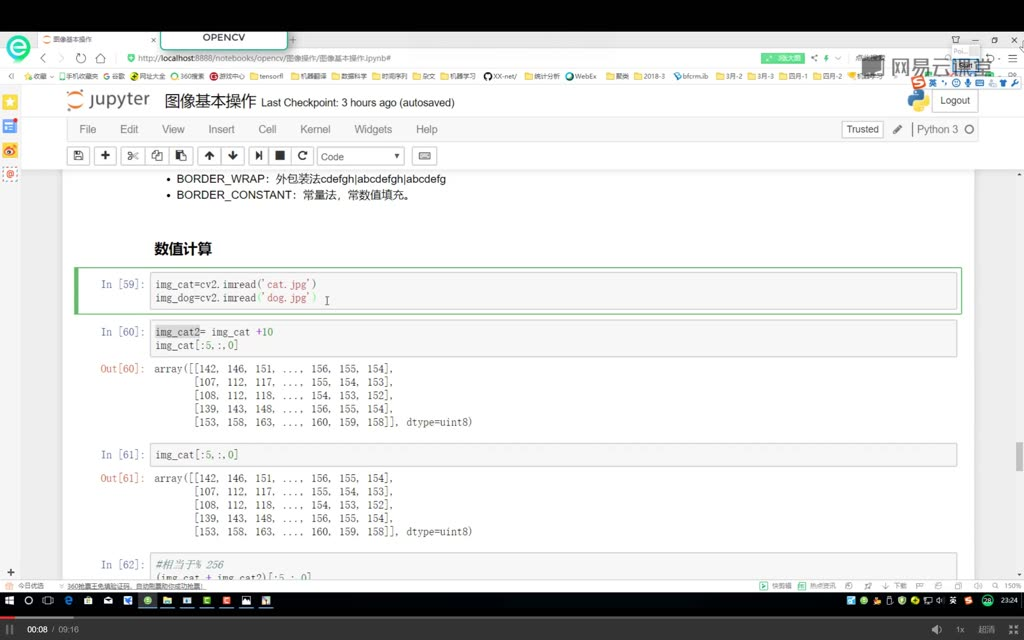

数值计算

图像加载及基本运算
图像加载读取方法：使用cv2.imread()读取图像，返回numpy的ndarray结构

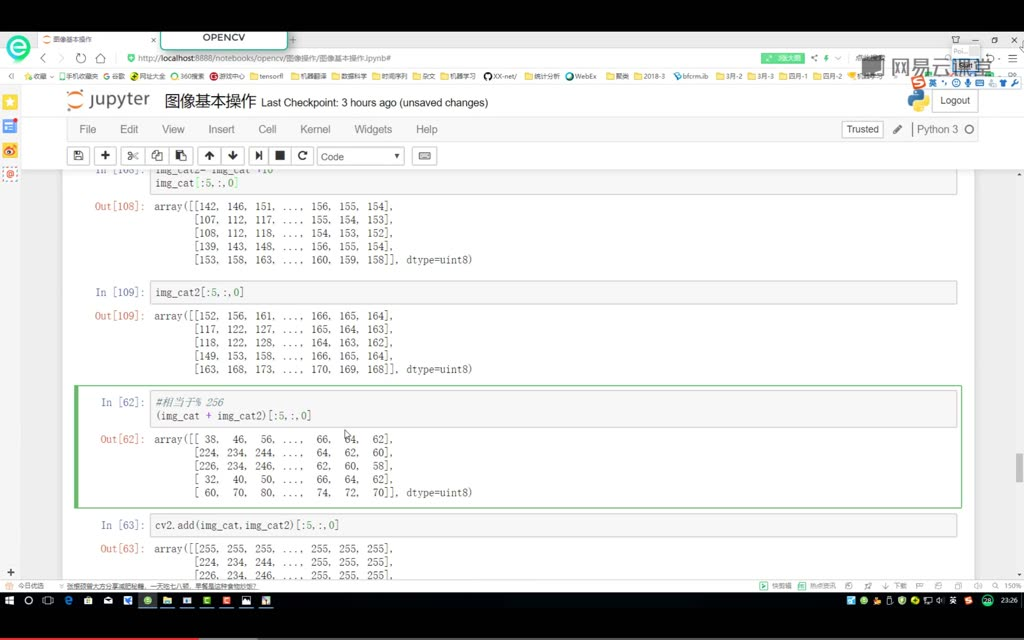

图像加法运算：

逐像素加法：对图像每个像素点进行数值加法，如img_cat2 = img_cat +10会使所有像素值增加10
数值溢出处理：当结果超过255时会自动取模运算（值%256）
示例验证：原始像素值142 → 加10后应为152；原始156 → 加10后应为166

图像相加运算：

普通加法：计算方式：直接相加后取模（如142+152=294→294%256=38）
特点：可能丢失高亮度信息

cv2.add()：计算方式：结果超过255时直接截断为255
特点：保留高光区域信息

核心区别：

• Numpy加法：模运算处理溢出
• OpenCV加法：饱和处理溢出

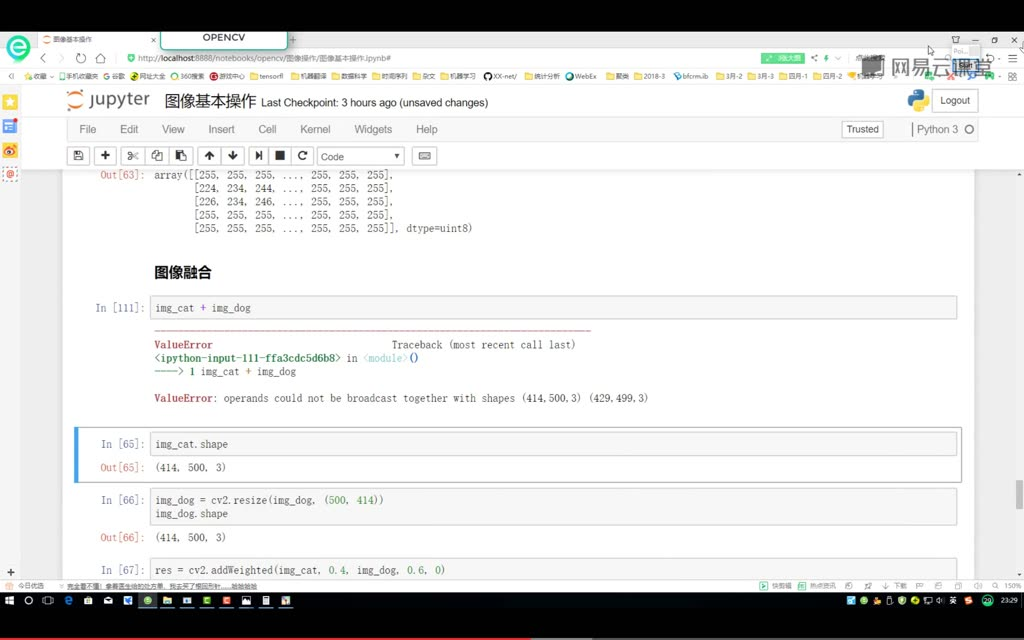

图像融合

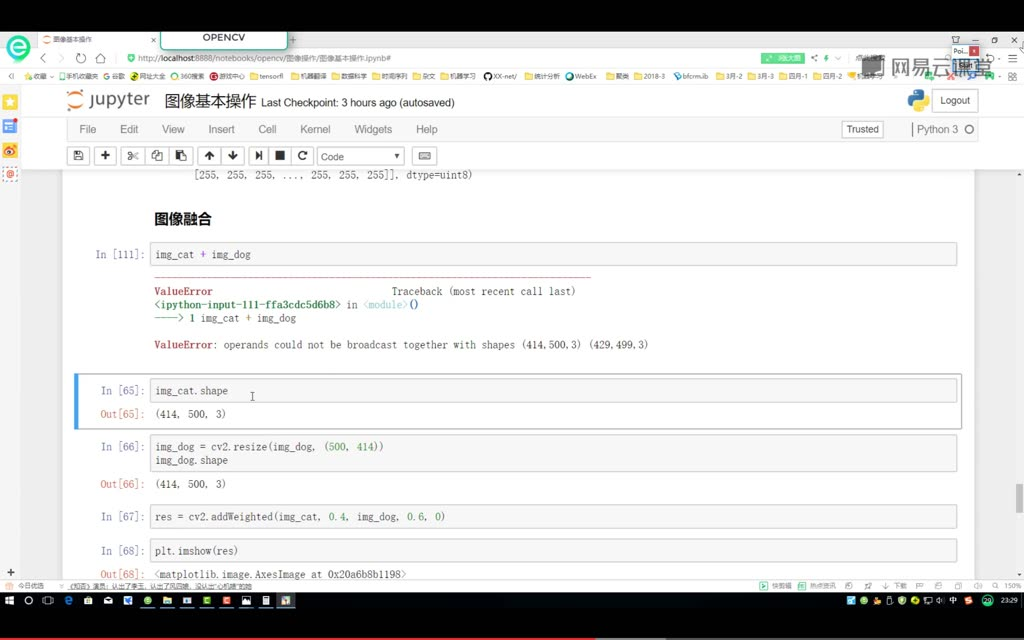

错误示范：直接相加不同尺寸图像会报ValueError

错误原因：图像维度不一致（如(414,500,3)与(429,499,3)）
解决方法：必须先将图像调整为相同尺寸

resize方法：
两种指定方式：直接指定目标尺寸（宽,高）；通过缩放因子（fx,fy）等比缩放

加权融合公式：
数学表达式：result = α*img1 + β*img2 + γ
参数说明：α为第一幅图像的权重（示例中0.4），β为第二幅图像的权重（示例中0.6），γ为亮度调节量（示例中0）

— 知识小节

边界填充（Padding）

核心内容	易混淆点/关键细节	难度系数
在图像变换时扩展边缘，常见于卷积操作前的预处理。支持上下左右均等或非均等填充，需指定填充像素值（如50）。	填充方法差异： • 复制法：直接复制边缘像素 • 反射法：镜像反射边缘像素（含/不含边界） • 外包装法：循环重复图像内容 • 常量法：固定值填充（如黑色）	⭐⭐

图像数值计算

核心内容	易混淆点/关键细节	难度系数
OpenCV与NumPy加法差异： • NumPy加法：越界时取模运算（294 % 256 = 38） • OpenCV加法：越界时截断至最大值（255）	需注意数据类型（uint8范围0-255）及维度一致性	⭐⭐

图像融合

核心内容	易混淆点/关键细节	难度系数
加权叠加公式：result = α*img1 + β*img2 + γ • 需先统一图像尺寸（resize） • 权重α/β控制混合比例，γ调节亮度	尺寸匹配是前提，否则报错	⭐⭐

图像缩放（resize）

核心内容	易混淆点/关键细节	难度系数
支持两种参数模式： • 绝对尺寸：直接指定目标宽高（如500×500） • 相对比例：通过fx/fy设置缩放倍数（如1.5倍）	非等比缩放可能导致形变	⭐

课时7：图像阈值和图像平滑处理

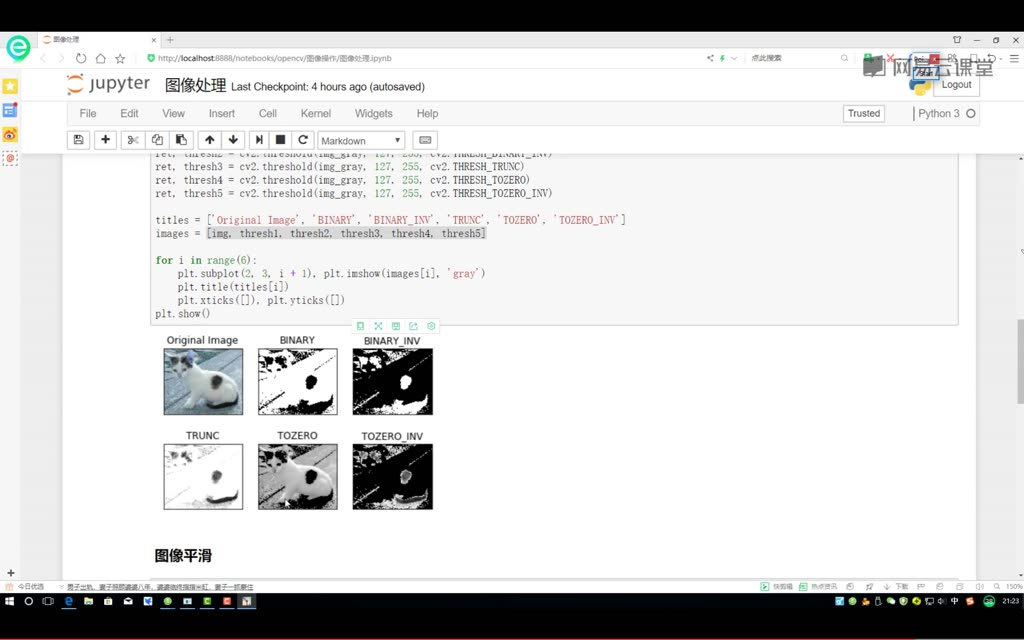

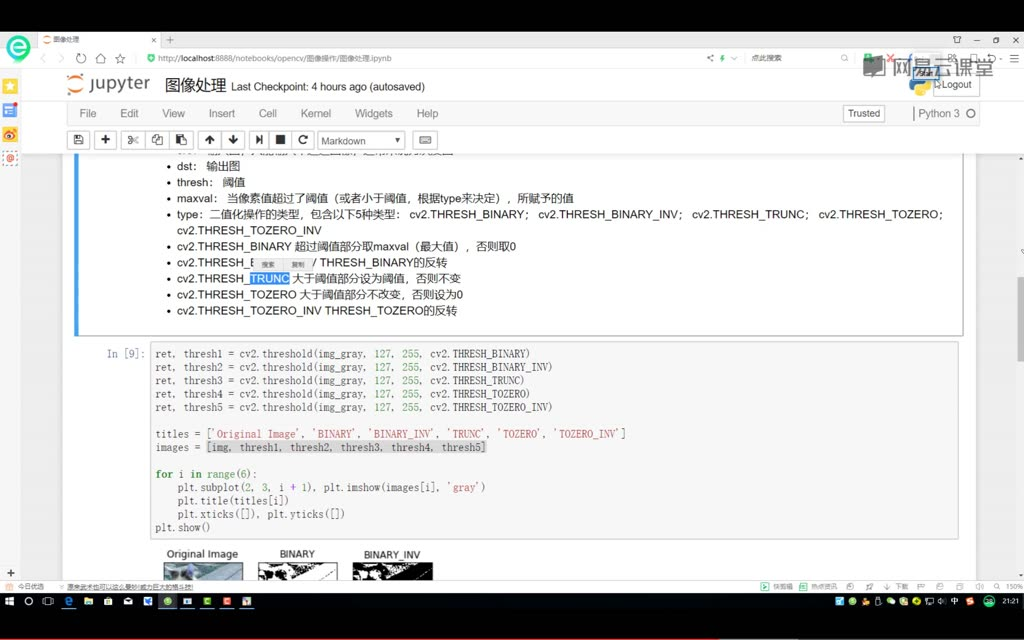

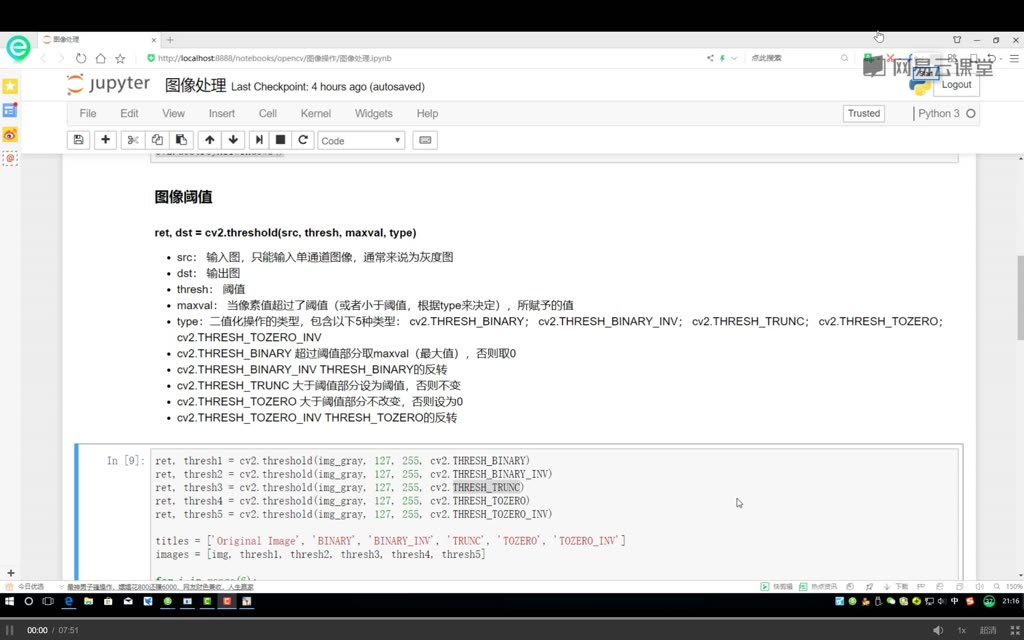

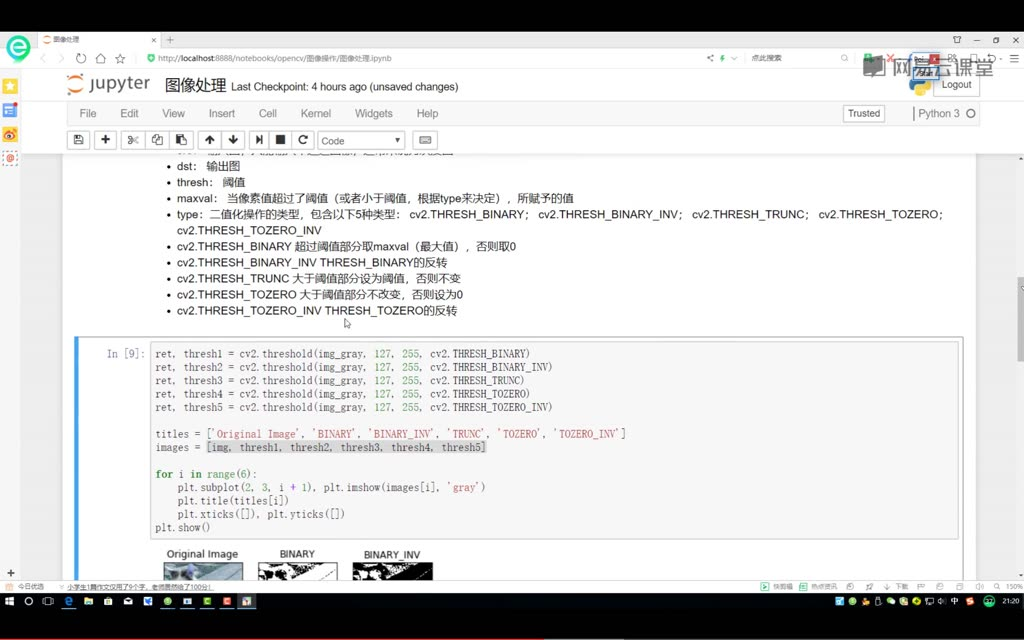

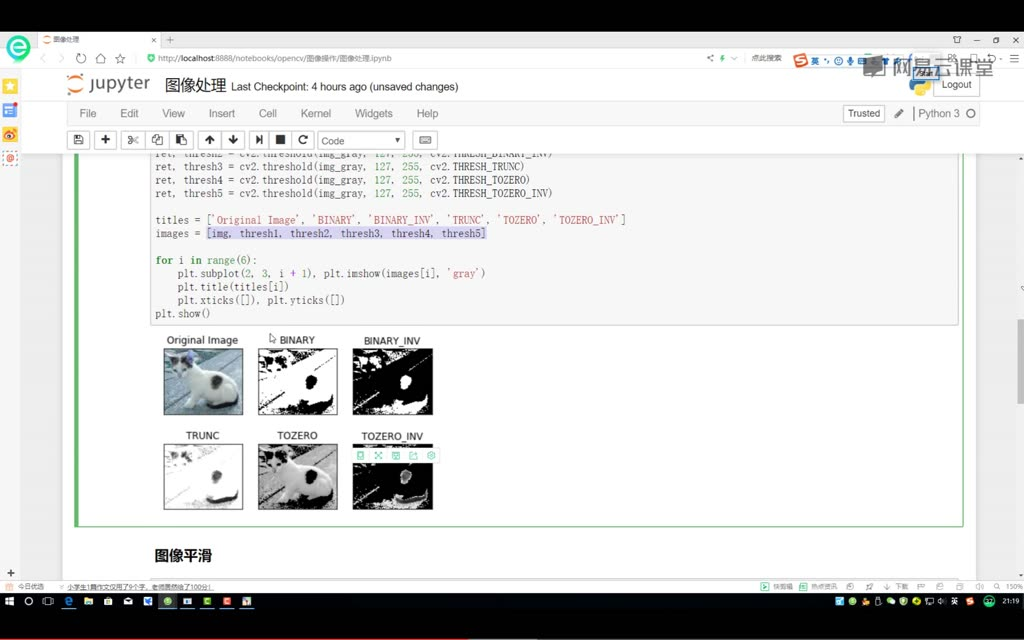

图像阈值处理

函数原型
ret, dst = cv2.threshold(src, thresh, maxval, type)

• src: 输入图像（单通道，通常为灰度图）
• dst: 输出图像
• thresh: 阈值（实际数值，如127）
• maxval: 超过/低于阈值时赋予的值（通常为255）
• type: 阈值处理类型

阈值处理类型详解

二值化 (THRESH_BINARY)

• 规则：像素值 > 阈值 → maxval（白色）；像素值 ≤ 阈值 → 0（黑色）
• 示例：阈值为127时，亮部变白，暗部变黑。
• 应用：高对比度图像的基础二值分割。

反二值化 (THRESH_BINARY_INV)

• 规则：像素值 > 阈值 → 0（黑色）；像素值 ≤ 阈值 → maxval（白色）
• 特点：与 THRESH_BINARY 结果相反。

截断阈值 (THRESH_TRUNC)

• 规则：像素值 > 阈值 → 设为阈值；像素值 ≤ 阈值 → 保持不变
• 效果：抑制过亮区域，保留暗部细节。

零阈值 (THRESH_TOZERO)

• 规则：像素值 > 阈值 → 保持不变；像素值 ≤ 阈值 → 0（黑色）
• 效果：保留亮部细节，抑制暗部。

反零阈值 (THRESH_TOZERO_INV)

• 规则：像素值 > 阈值 → 0（黑色）；像素值 ≤ 阈值 → 保持不变
• 特点：保留暗部，抑制亮部。

---

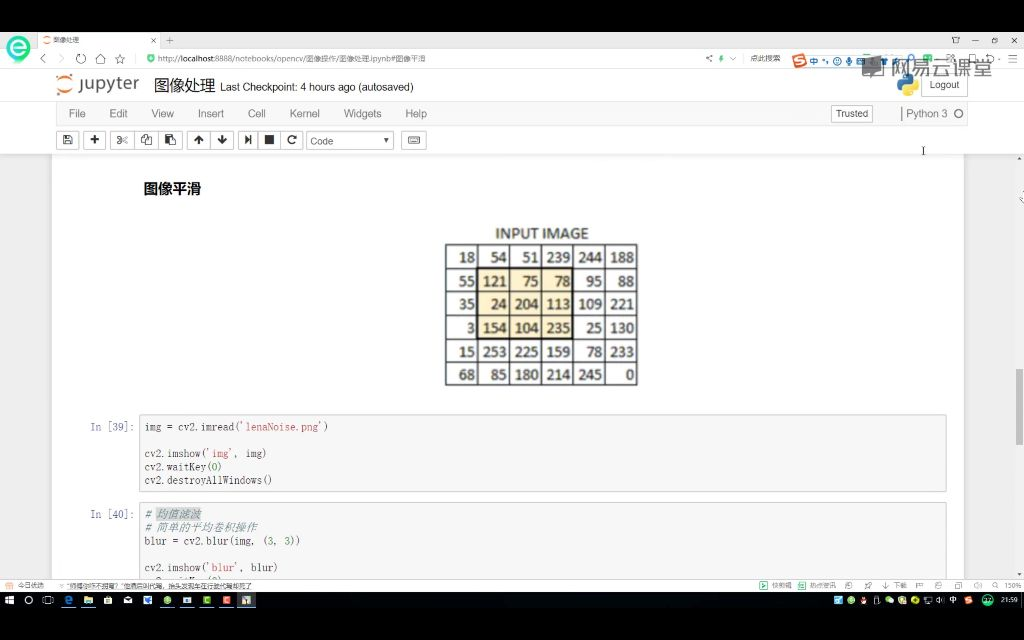

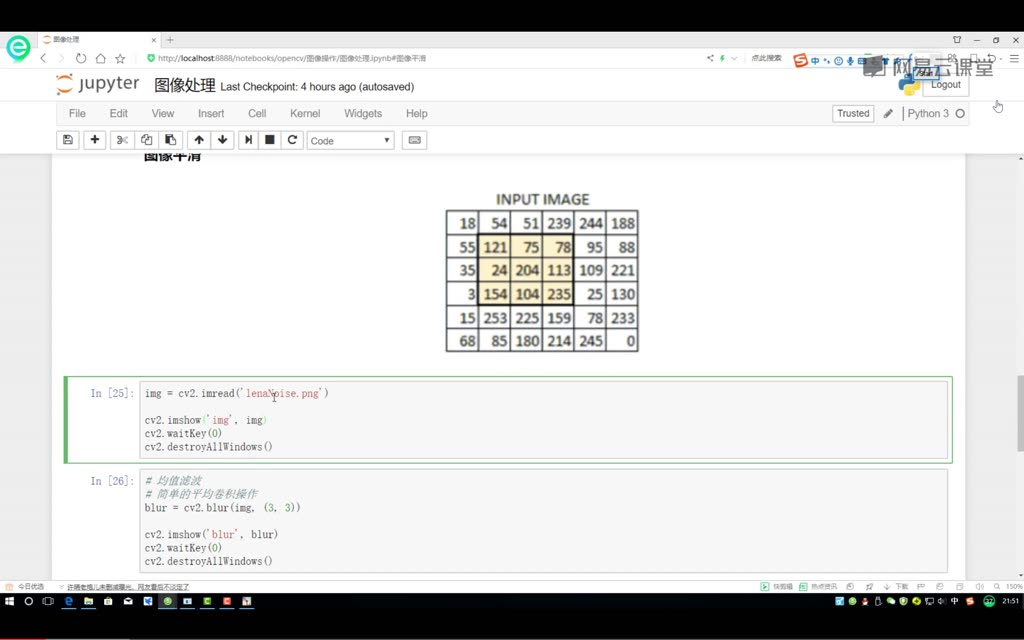

图像平滑处理

均值滤波

1. 例题:阈值图像展示

   噪声特点：图像中包含明显的椒盐噪声（黑白噪点）
   处理目标：通过滤波操作去除噪声点

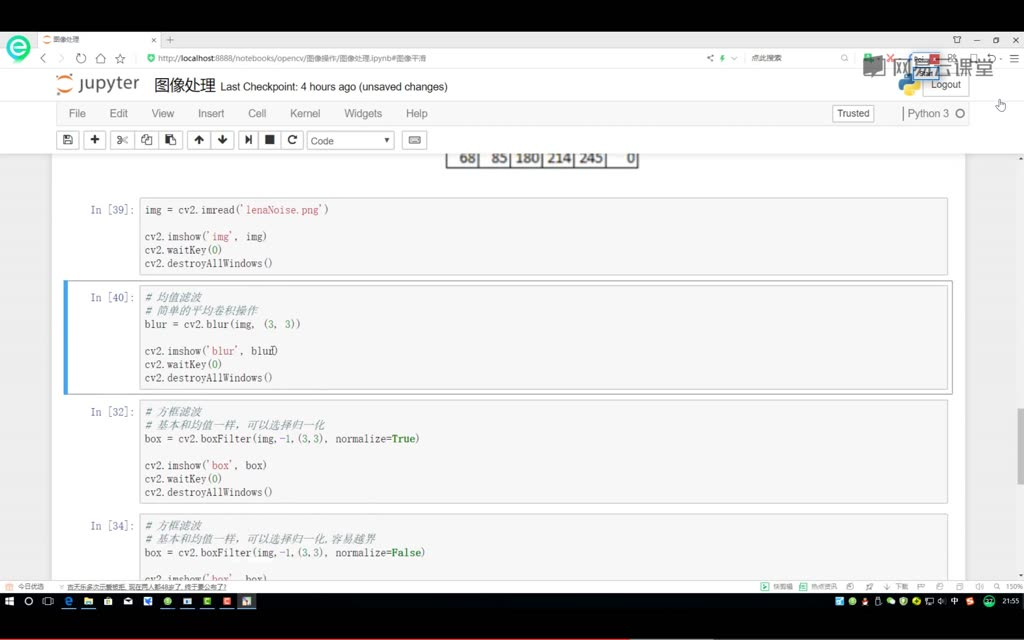

方框滤波

• 与均值滤波关系：normalize=True 时等效。
• 核心区别：可选归一化参数。
• 非归一化问题：直接累加可能导致值溢出（截断为255）。
• 建议：通常使用 normalize=True 避免过曝。

---

知识小结

图像阈值操作与滤波方法总结

图像阈值操作

核心内容	考试重点/易混淆点	难度系数
通过设定阈值对像素点进行二值化处理（如127为界，大于取255，小于取0）	阈值类型选择（二值法、反转二值法、截断法、TOZERO等）	⭐⭐
二值法（CV2.THRESH_BINARY）：大于阈值取最大值（255），小于阈值取0	反转二值法（CV2.THRESH_BINARY_INV）逻辑相反	⭐⭐
截断法（CV2.THRESH_TRUNC）：大于阈值的像素值截断为阈值，小于阈值保留原值	仅对高亮部分限制，不影响暗部	⭐⭐
TOZERO（CV2.THRESH_TOZERO）：大于阈值保留原值，小于阈值置0	反转TOZERO（CV2.THRESH_TOZERO_INV）亮部置0，暗部保留	⭐⭐

均值滤波与方框滤波

核心内容	考试重点/易混淆点	难度系数
通过卷积核（如3×3）对像素邻域求均值，平滑噪声	归一化问题（需除以核大小避免越界）	⭐⭐⭐
方框滤波（CV2.BOX_FILTER）：类似均值滤波，但可选是否归一化	非归一化时越界处理（直接截断为255）	⭐⭐⭐

注：表格中代码格式为行内代码（如CV2.THRESH_BINARY），无需代码块包装。

课时8：高斯与中值滤波

高斯滤波

基本原理函数特性

高斯函数以均值为中心，标准差决定曲线陡峭程度。当均值为零时，处的y值最大，表示离中心点越近的像素权重越大。

权重分配
不同于均值滤波的均匀分配，高斯滤波根据像素距离中心点的远近分配不同权重。例如中心点权重设为1，邻近点可设为0.8，较远点设为较小值。

实现方法

使用cv2.GaussianBlur(img, (5,5), 1)，其中(5,5)表示卷积核大小，1为标准差参数。

效果对比
与均值滤波相比，高斯滤波能更好地保留边缘信息，噪声抑制效果更自然。例如处理lenaNoise.png时，椒盐噪声明显减弱但未完全消除。

与均值滤波的区别

均值滤波所有像素权重相等（如3×3核的每个位置都是1/9），高斯滤波权重按计算，中心点权重最大。
高斯滤波更适合处理服从正态分布的噪声，如高斯噪声；均值滤波对脉冲噪声效果较差。

---

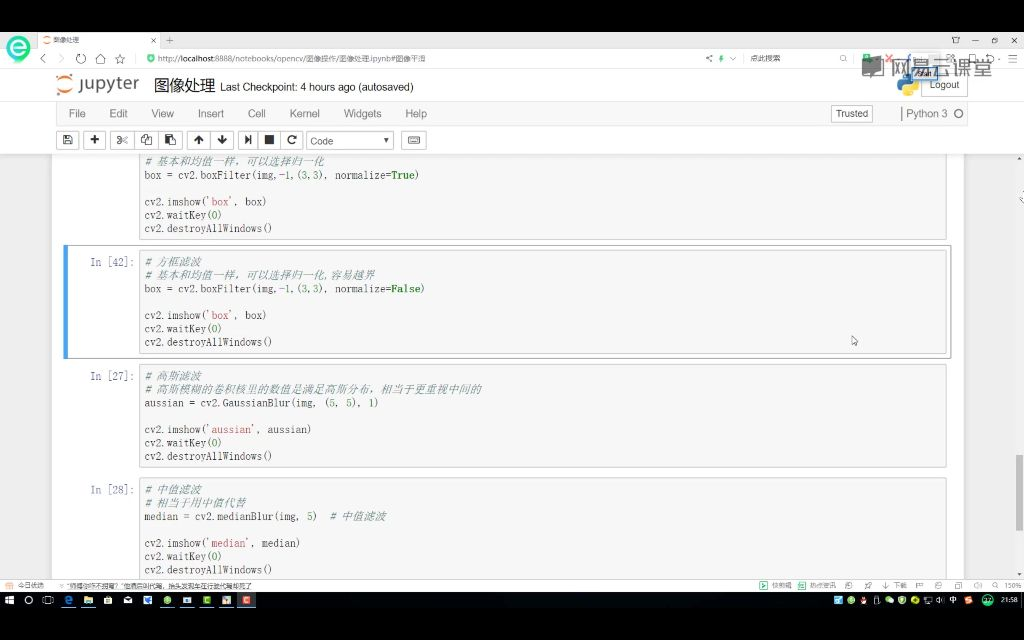

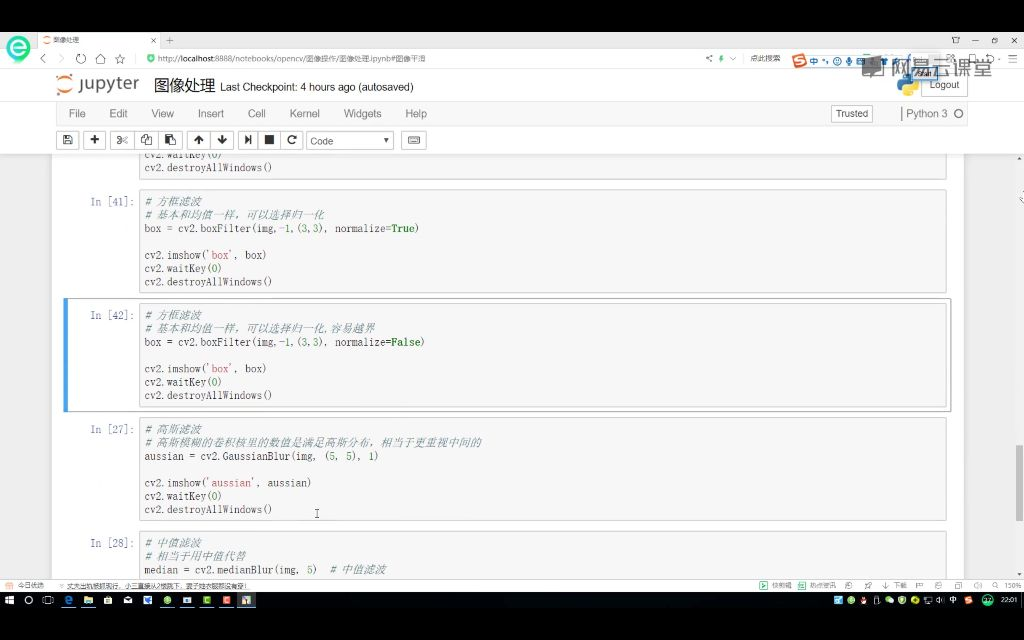

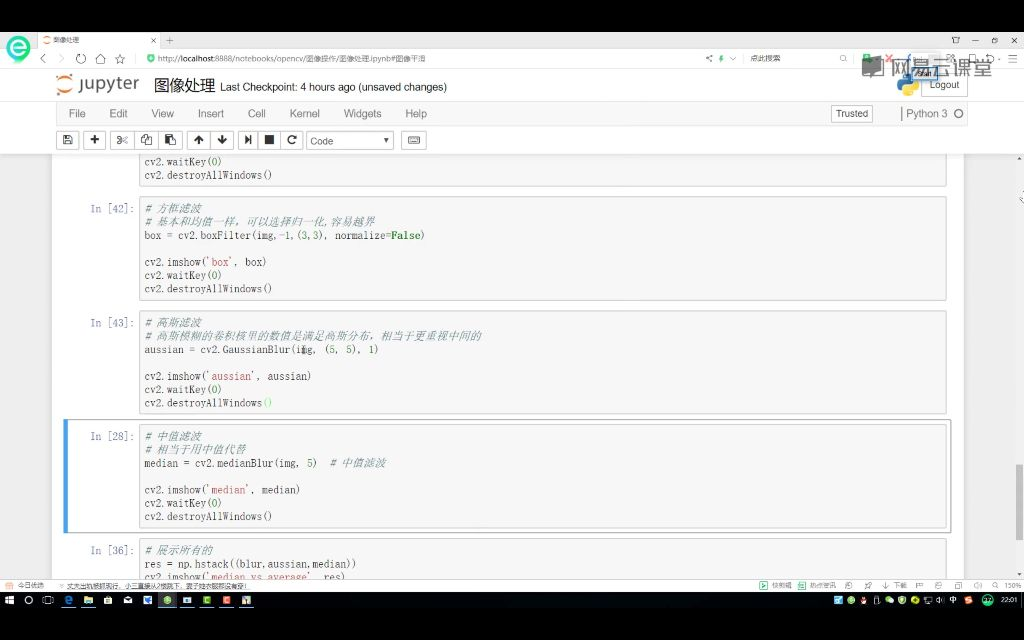

方框滤波

基本特性

归一化选项normalize=True时等同于均值滤波，normalize=False时直接求和，易导致像素值溢出（超过255）。

函数原型
cv2.boxFilter(img, -1, (3,3), normalize)，其中-1表示输出图像深度与输入相同，(3,3)为核大小。

---

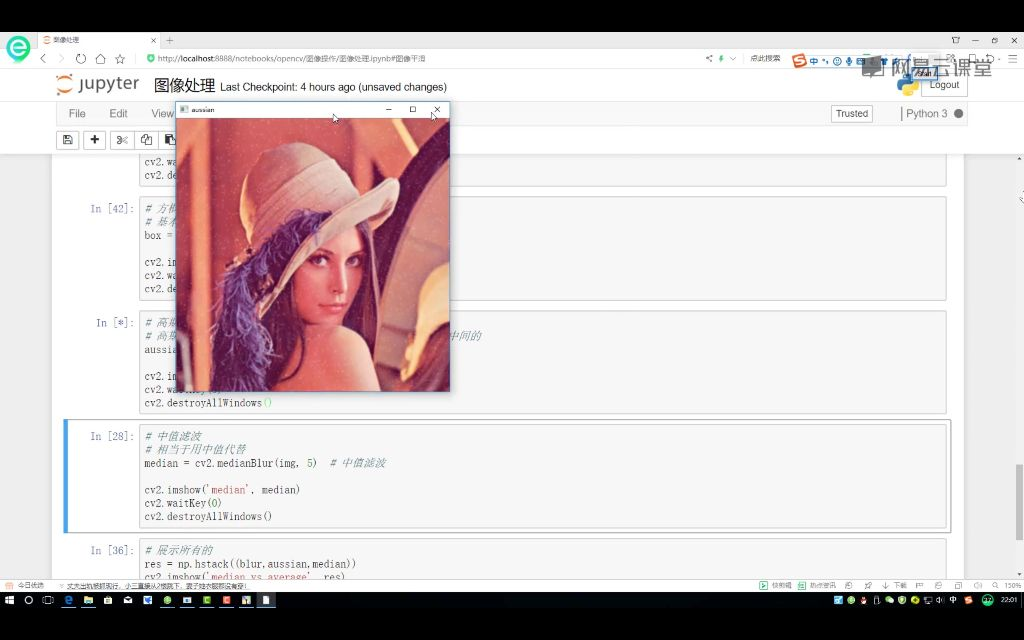

中值滤波

工作原理
核心操作是用邻域像素的中值代替中心像素值，例如对3×3区域排序后取第5个值。

优势
对椒盐噪声效果显著，能完全消除孤立的极值点。

函数调用
cv2.medianBlur(img, 5)，第二个参数必须为奇数。

核心原理
将滤波窗口内所有像素值排序后取中间值作为输出。例如对数值序列[24,75,78,104,113,121,154,204,235]排序后取中间值113。

实现方法
使用cv2.medianBlur()函数，需指定滤波器大小（如3×3或5×5）。5×5滤波器会处理25个像素值，取第13个排序值作为结果。

适用场景
特别适合处理椒盐噪声等离散噪声点，能完全消除明显离群值而不影响整体图像特征。

优势特点
不产生新的像素值（仅取已有值），保持边缘锐利度的同时去除噪声。

---

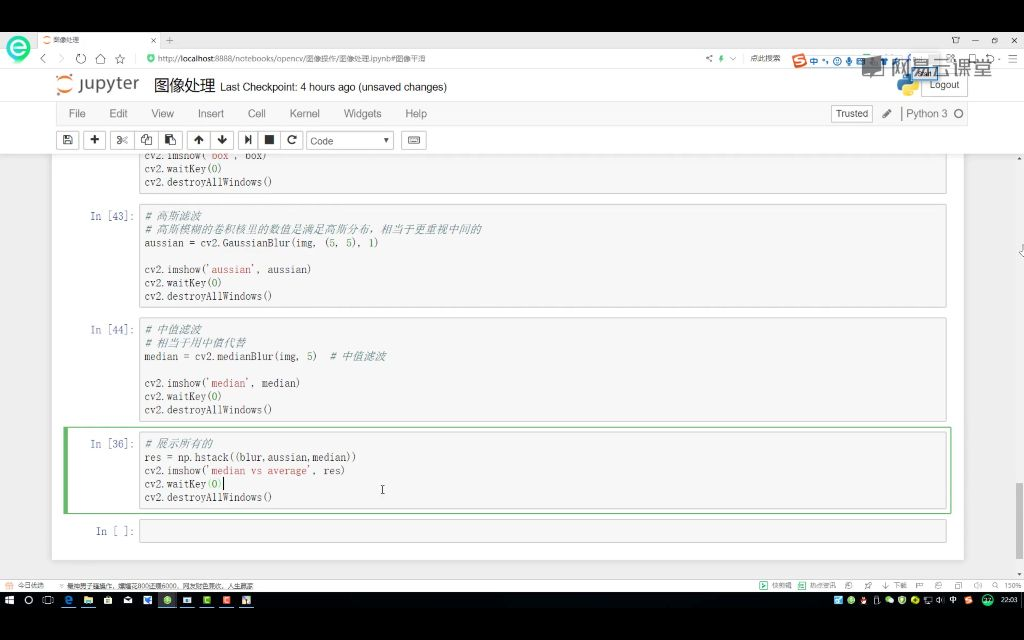

图像平滑展示

对比方法
使用np.hstack()水平拼接不同滤波结果图像，可替换为np.vstack()进行垂直拼接。

均值滤波
通过cv2.blur()实现，采用算术平均计算滤波窗口内像素值。

高斯滤波
通过cv2.GaussianBlur()实现，卷积核数值符合高斯分布，中心权重更高，参数包括滤波器大小和标准差σ。

效果观察
中值滤波对离散噪声消除效果最显著，高斯滤波能保持更好的图像细节，均值滤波会产生轻微模糊效果。

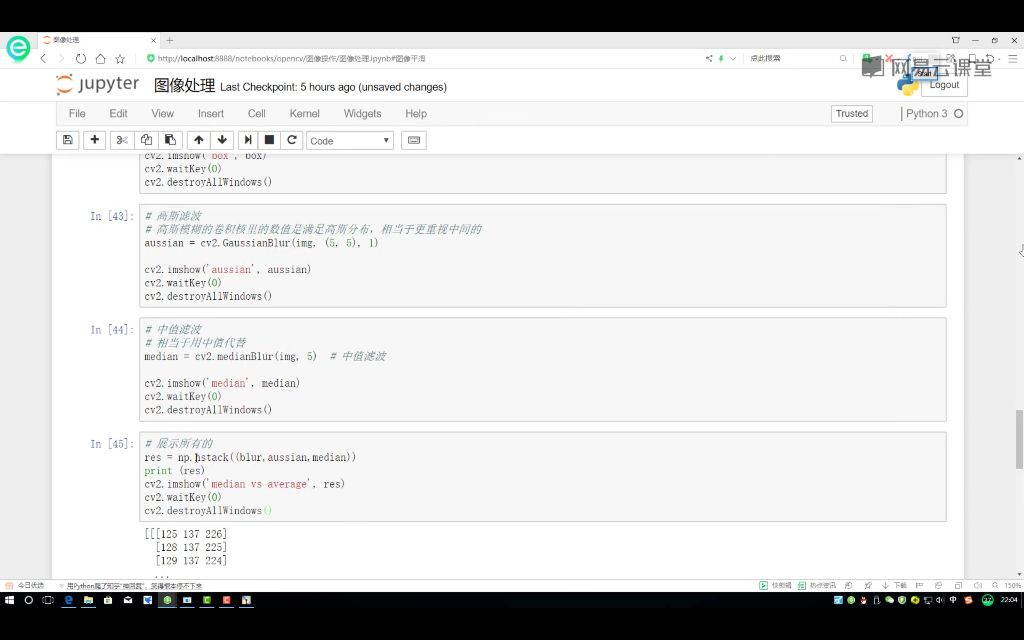

``典型输出格式示例
[[125 137 226]
[128 137 225]
[129 137 224]]

``

知识小结表格

知识点	核心内容	考试重点/易混淆点	难度系数
高斯滤波	基于高斯函数构造权重矩阵，离中心点越近的像素权重越高，体现“距离-重要性”关系	高斯函数参数（均值、标准差）与权重分配逻辑	⭐⭐
均值滤波	对滤波核内所有像素取算术平均值，无权重差异	公平性问题（忽略像素距离关系）	⭐
中值滤波	取滤波核内所有像素值的中位数，有效消除椒盐噪声	排序计算中位数的实现逻辑	⭐⭐
滤波效果对比	- 均值滤波：简单但易模糊边缘 - 高斯滤波：保留边缘但计算复杂 - 中值滤波：抗噪最强但可能丢失细节	适用场景选择（高斯：平滑渐变；中值：脉冲噪声）	⭐⭐⭐
可视化方法	使用np.hstack()横向拼接不同滤波结果图像	多图对比时的矩阵维度匹配	⭐

课时9：腐蚀和膨胀操作

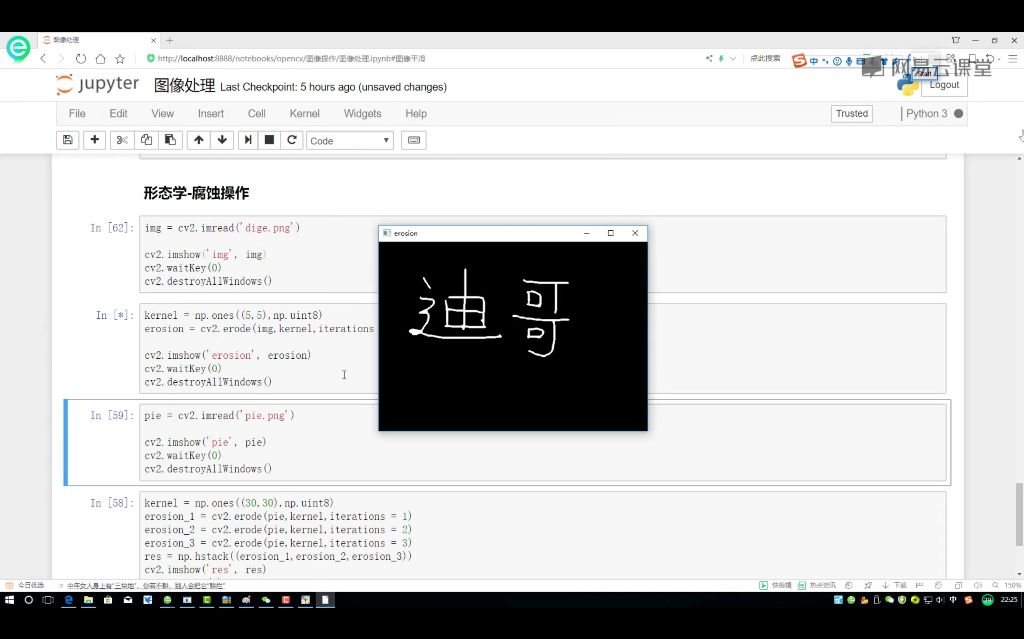

腐蚀操作

1. 读取图像

适用场景
腐蚀操作通常处理二值图像（黑白图像），背景为黑色（0值），前景为白色（255值）。典型问题包括去除前景物体边缘的毛刺，如示例中文字边缘的细小突起。

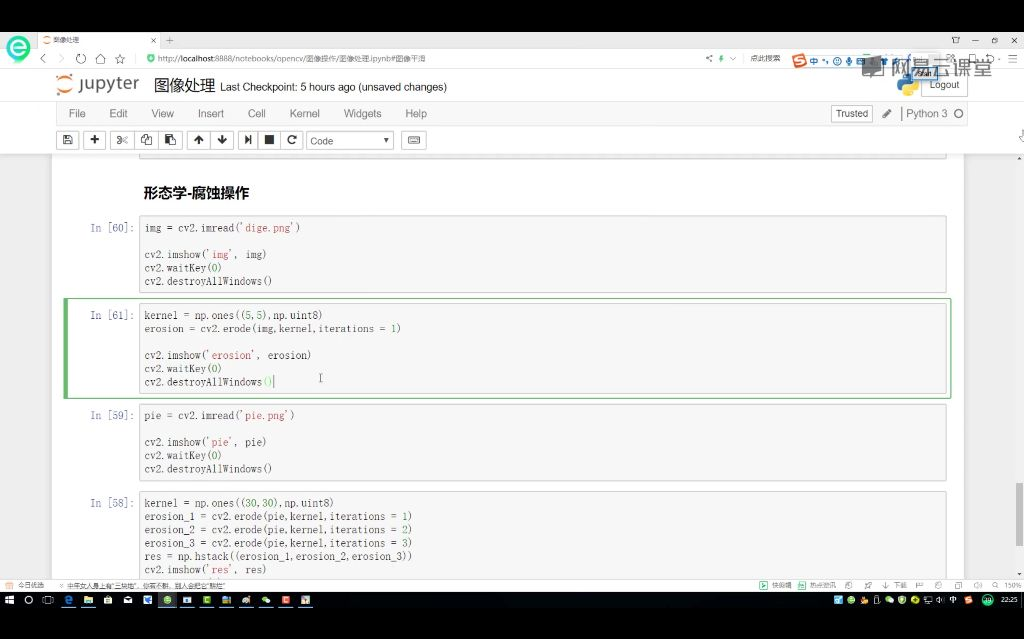

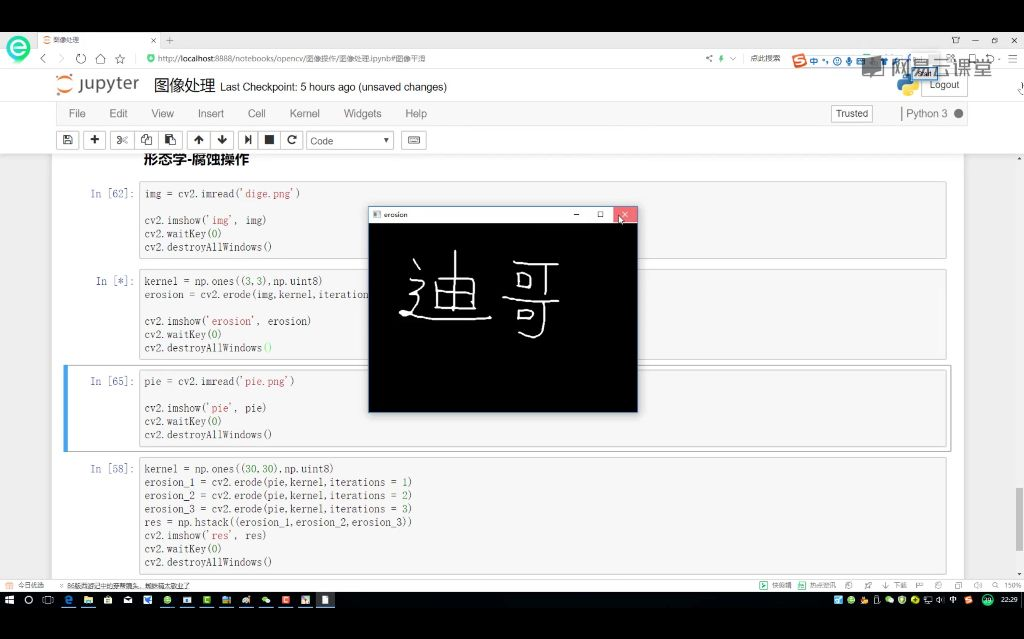

腐蚀函数

函数原型：cv2.erode(img, kernel, iterations=1)
效果表现：

• 去毛刺：消除细小突起（如文字笔画上的须状结构）
• 线条细化：使前景物体整体收缩变细
• 边界侵蚀：每次迭代都会使物体边界向内收缩一圈

卷积核

基本结构：通常使用全1矩阵（如3×3或5×5的np.ones((n,n), np.uint8)）
工作原理：

• 核在图像上滑动时，若核覆盖区域存在背景像素（0值）则将核中心像素置为背景色（腐蚀效果）
• 全白区域（255值）保持原状
• 边界效应：越靠近边缘的点越容易被腐蚀，形成"层层向内"的腐蚀效果

核大小

尺寸影响：

• 大核（如30×30）会显著扩大腐蚀范围，单次操作可腐蚀更多像素
• 小核（如3×3）腐蚀效果精细，适合保留主体结构
  选择原则：
• 毛刺大小决定核最小尺寸
• 需保留的细节特征决定核最大尺寸

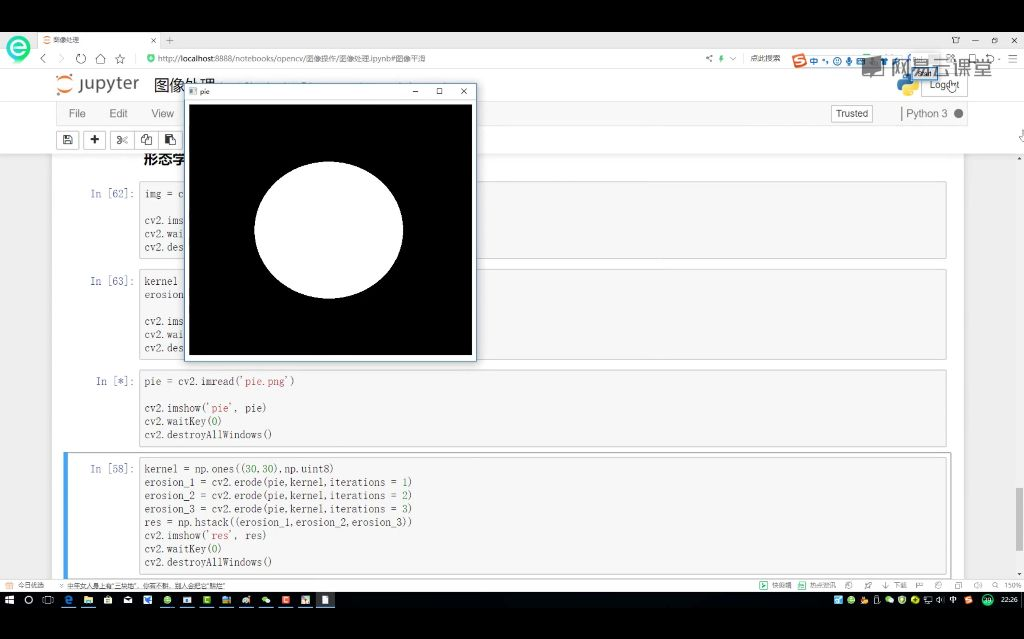

腐蚀次数

迭代特性：

• 每次迭代在前次结果基础上再次腐蚀
• 3次迭代相当于连续进行3次单次腐蚀
  效果变化：
• 迭代1次：去除最外层边缘
• 迭代2次：物体明显缩小
• 迭代3次：主体结构可能完全消失
  参数建议：通常1-3次即可，需通过实验确定最佳次数

---

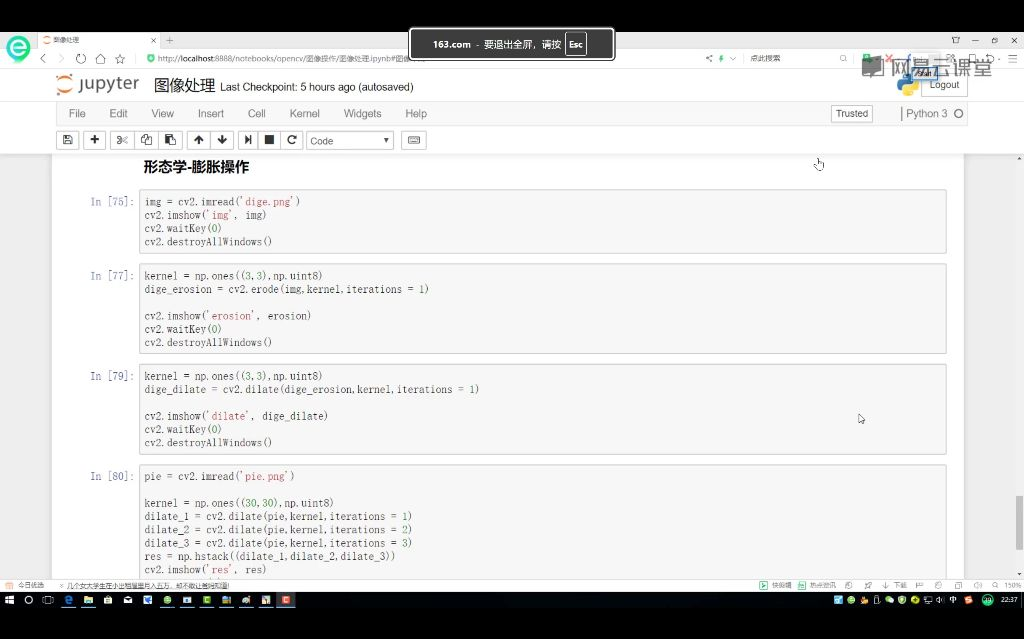

膨胀操作

定义
膨胀操作是形态学处理中与腐蚀相对应的操作，通过扩大图像中的前景区域来恢复被腐蚀操作削弱的有效信息。
效果：使图像中的目标物体变大，填补小的空洞和断裂。

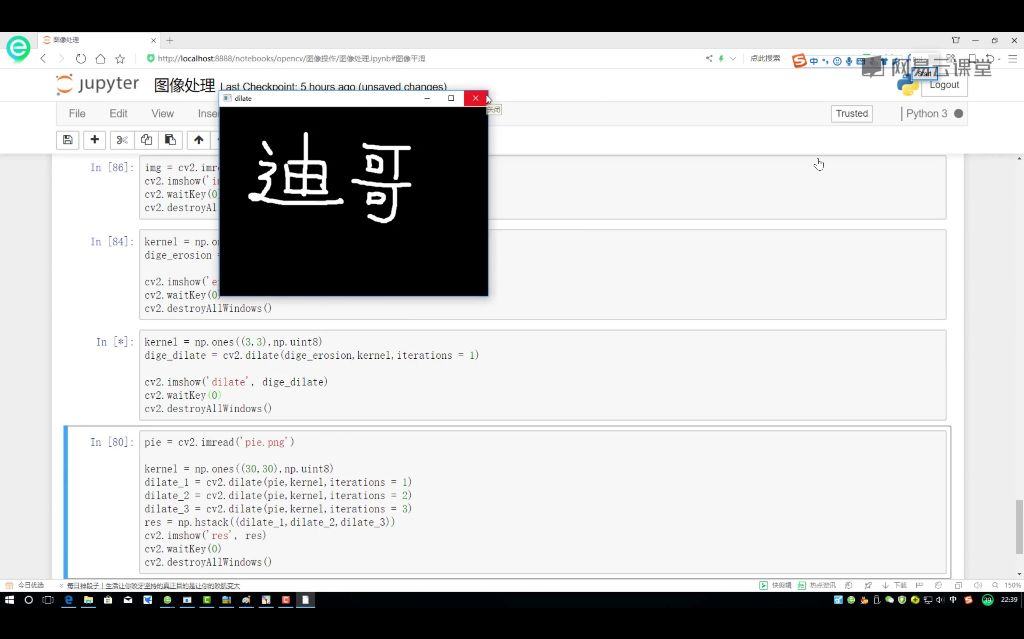

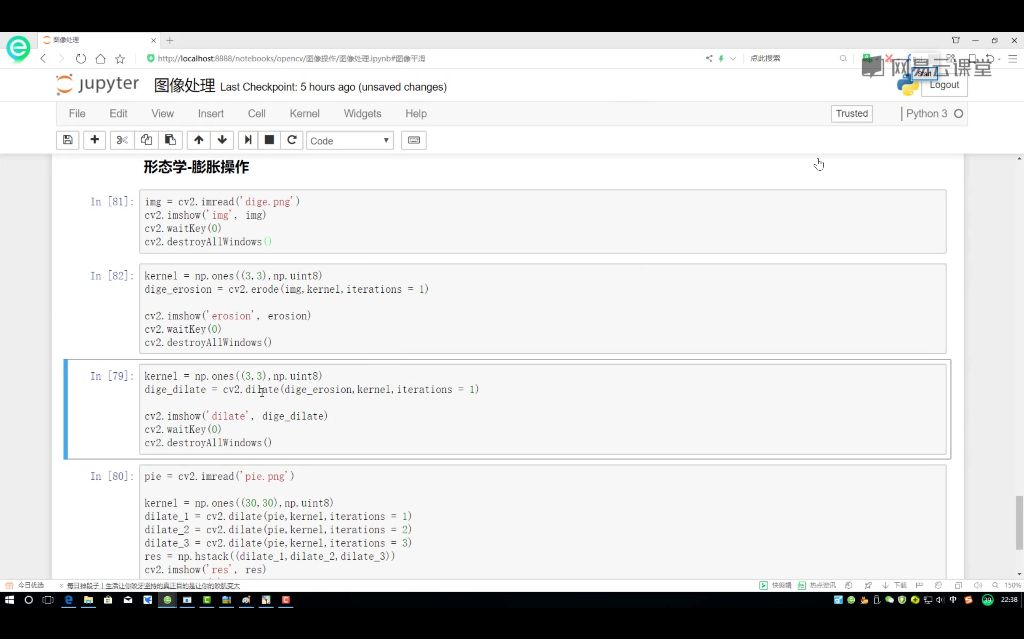

膨胀函数

函数原型：cv2.dilate(src, kernel, iterations)

• src：输入图像（通常是腐蚀后的结果）
• kernel：结构元素（如np.ones((3,3), np.uint8)）
• iterations：膨胀次数
  操作原理：当卷积核范围内存在白色像素时，中心像素将被置为白色。

膨胀与腐蚀的关系

逆运算关系：

• 腐蚀操作会使目标区域缩小（cv2.erode）

• 膨胀操作会使目标区域扩大（cv2.dilate）
  组合应用：

• 先用腐蚀去除噪声/毛刺（如iterations=1）

• 再用膨胀恢复目标尺寸
  实际效果：


• 原始图像线条变粗 → 腐蚀后变细 → 膨胀后恢复粗细

• 如演示中迪哥图像的线条变化过程

迭代次数影响

• iterations=1：轻微膨胀
• iterations=2：明显扩张
• iterations=3：强烈膨胀（可能接近填满边界）

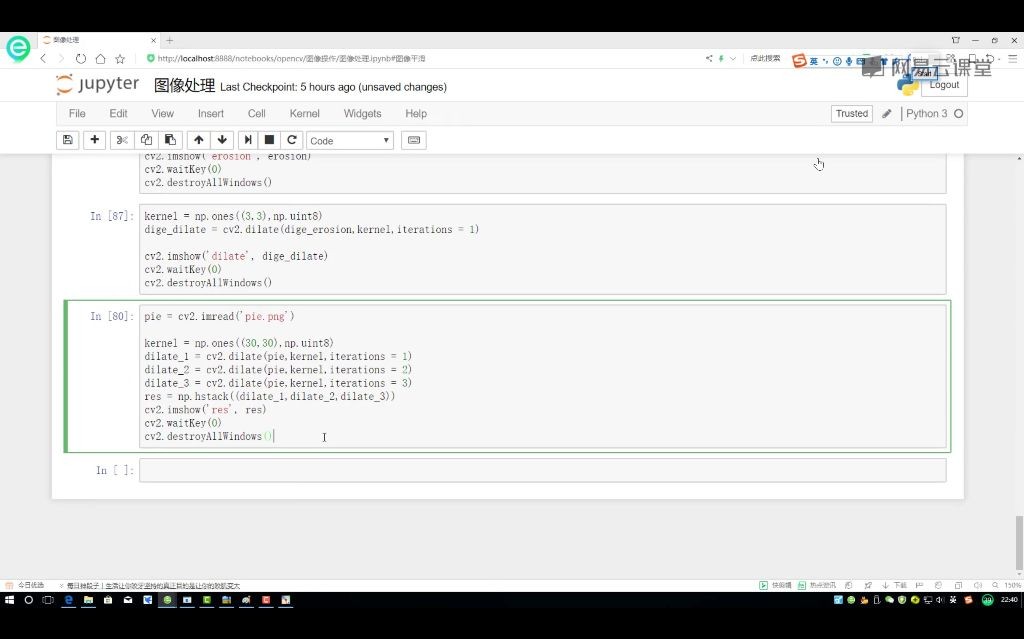

示例

• 使用30×30大核进行膨胀
• 通过np.hstack横向对比不同迭代次数的效果

知识小节

腐蚀与膨胀操作对比表

操作类型	函数	核心参数	典型值	适用场景
腐蚀	cv2.erode()	iterations, kernel_size	1-3次, 3×3/5×5	去除噪点/细化线条
膨胀	cv2.dilate()	iterations, kernel_size	1-2次, 3×3	修复过度腐蚀/加粗线条

---

处理阶段效果对比表

处理阶段	迭代次数	可视化特征	数学表达
原始图像	-	完整圆形	$f(x,y)=255$
首次腐蚀	1	边界内缩1px	$f\ominus kernel$
二次腐蚀	2	半径缩小30%	$(f\ominus kernel)\ominus kernel$
首次膨胀	1	边界外扩1px	$f\oplus kernel$

---

操作原理与参数影响表

知识点	核心内容	关键操作/参数	效果对比
腐蚀操作原理	通过卷积核侵蚀白色区域边界	cv2.erode()	核大小：3×3, 迭代次数=1 → 消除毛刺线条变细
腐蚀效果控制	迭代次数对腐蚀程度的影响	迭代次数=2时线条显著变细	迭代次数=3时基本消失
膨胀操作原理	通过卷积核扩张白色区域	cv2.dilate()	核大小：3×3 → 恢复线条粗细/补偿腐蚀损失
形态学组合应用	先腐蚀后膨胀的完整流程	1. 腐蚀去噪 2. 膨胀修复	去毛刺同时保持原线条特征
卷积核影响	核尺寸对操作效果的影响	大核：强腐蚀/膨胀	3×3核 vs 5×5核效果对比
课时10：开运算与闭运算+梯度运算+礼帽和黑帽

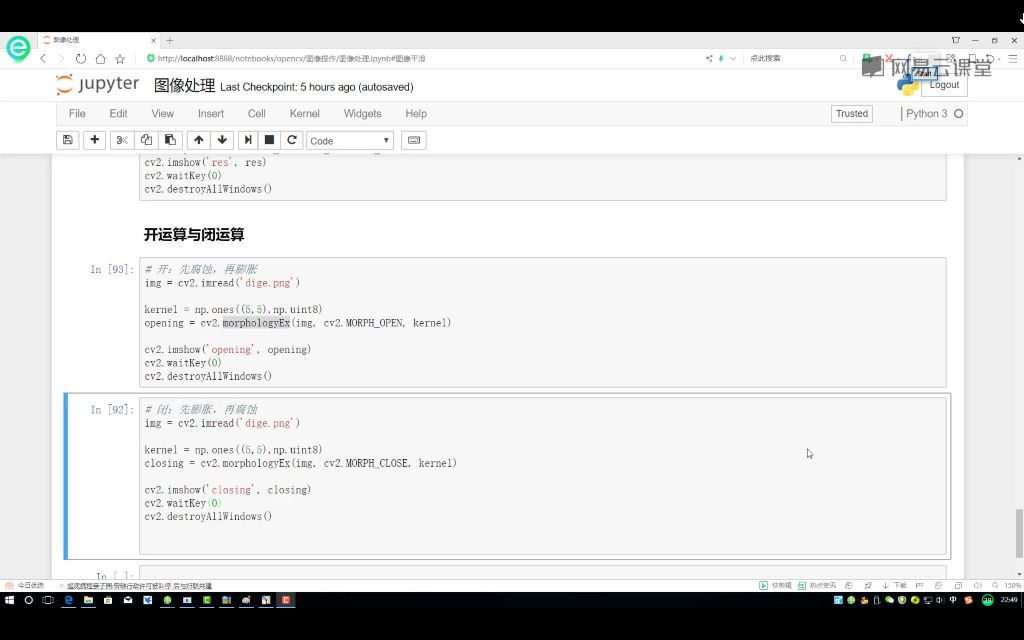

开运算与闭运算

开运算

定义：将腐蚀和膨胀操作按特定顺序组合的形态学操作。
执行顺序：先腐蚀后膨胀。
核心作用：消除细小毛刺同时保持主体形状。
腐蚀阶段：消除图像中的细小噪声和毛刺（缩小特征）。
膨胀阶段：恢复主体结构的原始尺寸（恢复轮廓）。
典型应用：处理带有毛刺边缘的图像。

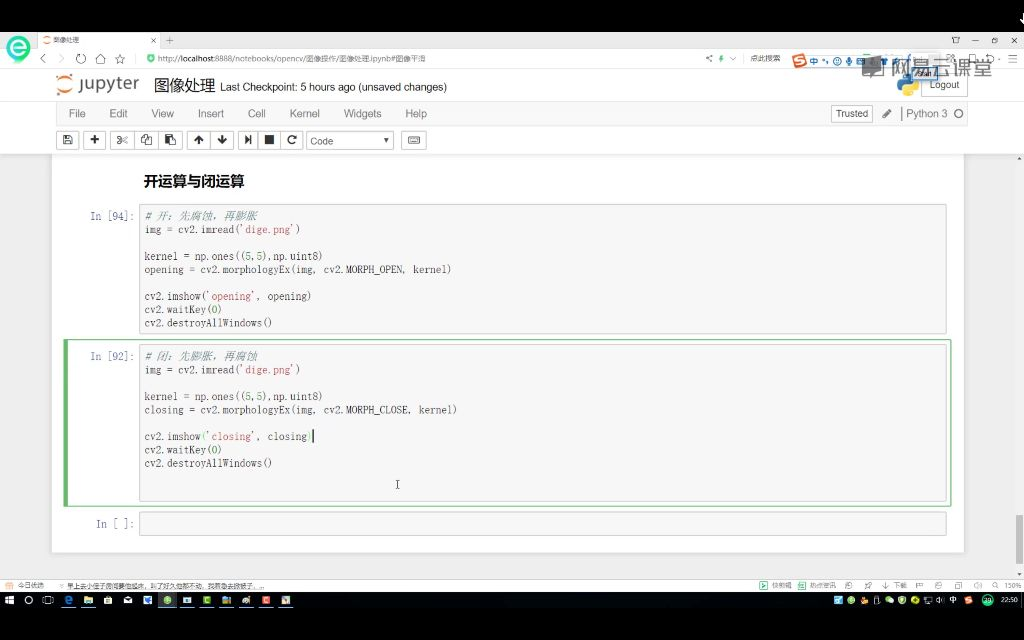

代码实现：

import cv2
import numpy as np

kernel = np.ones((5,5), np.uint8)
opening = cv2.morphologyEx(img, cv2.MORPH_OPEN, kernel)

效果验证：通过对比原始图像和处理后图像，可观察到毛刺消失而主体线条宽度不变。

闭运算

定义：与开运算顺序相反的形态学操作组合。
执行顺序：先膨胀后腐蚀。
核心特点：无法消除已有毛刺（膨胀会放大原有毛刺），会使主体线条略微变粗（特征强化）。

代码实现：

closing = cv2.morphologyEx(img, cv2.MORPH_CLOSE, kernel)

与开运算对比：

• 顺序差异：开运算是先腐蚀后膨胀，闭运算是先膨胀后腐蚀。
• 效果差异：开运算消除毛刺，闭运算填充小孔。
• 适用场景：开运算适合去噪，闭运算适合连接断裂部分。

参数说明：

• 核大小（kernel）影响操作强度，如(5,5)的核比(3,3)作用更明显。
• 可通过调整核大小和迭代次数控制处理效果。

---

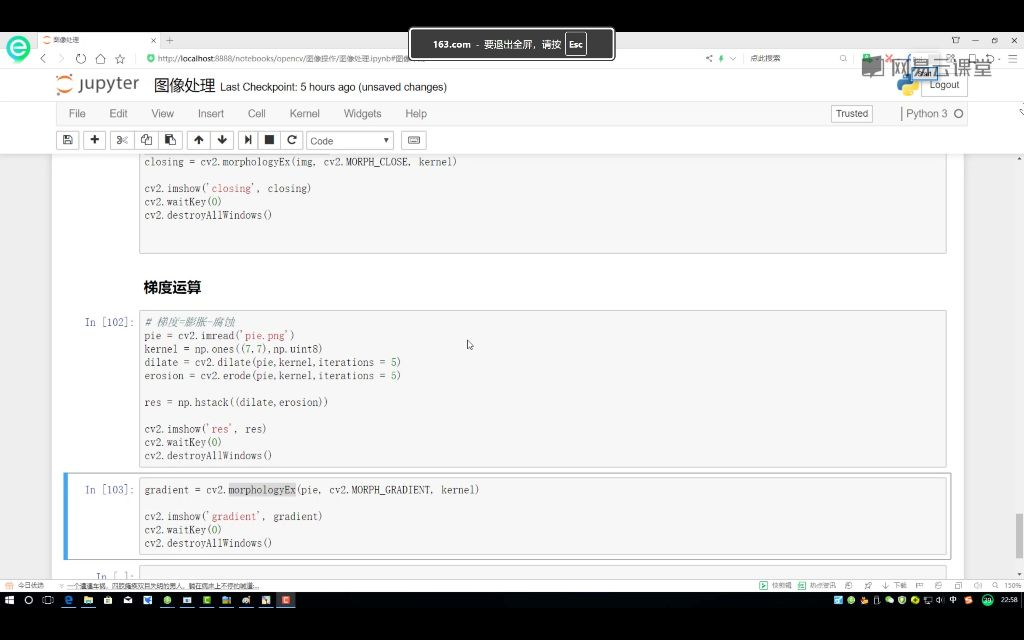

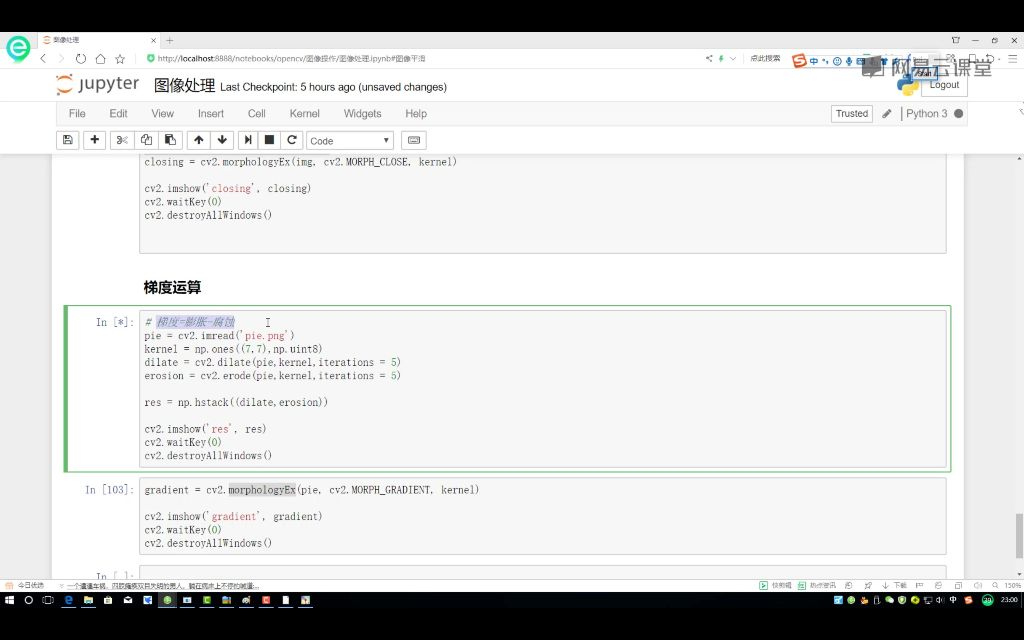

梯度运算

膨胀腐蚀核函数设置

使用7×7的核（kernel = np.ones((7,7), np.uint8)）对图像进行5次迭代处理。

• 膨胀效果：图像会"变胖一圈"，即白色区域扩大。
• 腐蚀效果：图像会"变瘦一圈"，即白色区域缩小。
• 处理顺序：膨胀和腐蚀没有先后顺序要求，都是对原始图像分别进行的独立操作。

梯度运算的定义

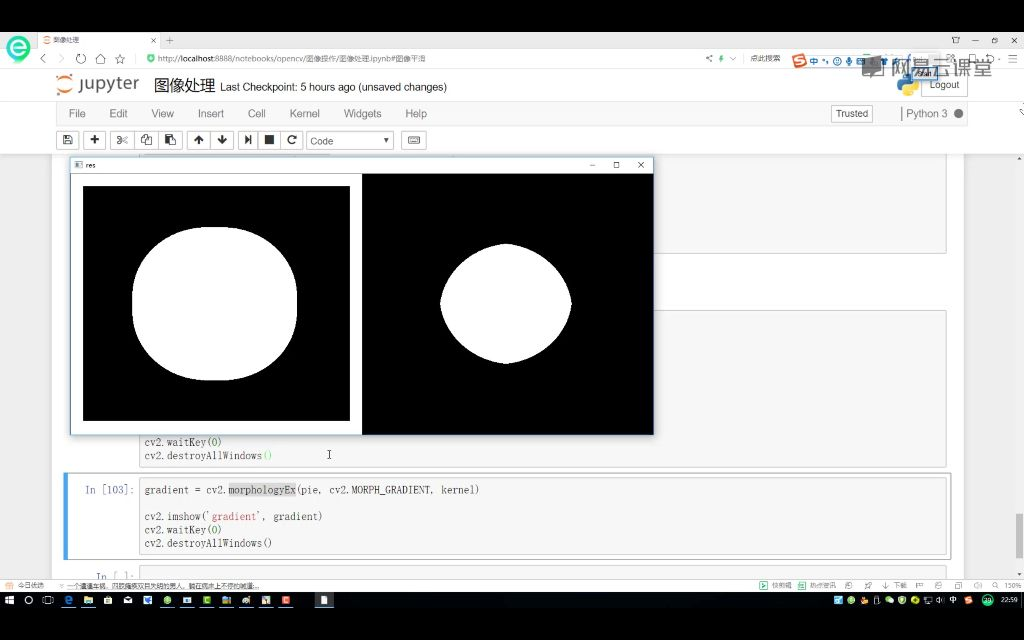

数学原理：梯度 = 膨胀结果 - 腐蚀结果。
边界提取：通过膨胀后的"胖图像"减去腐蚀后的"瘦图像"，可以得到物体轮廓。
运算本质：实际上是计算图像中白色区域的边界宽度。
颜色表现：相同白色区域相减会变黑，差异部分（边界）保持白色。

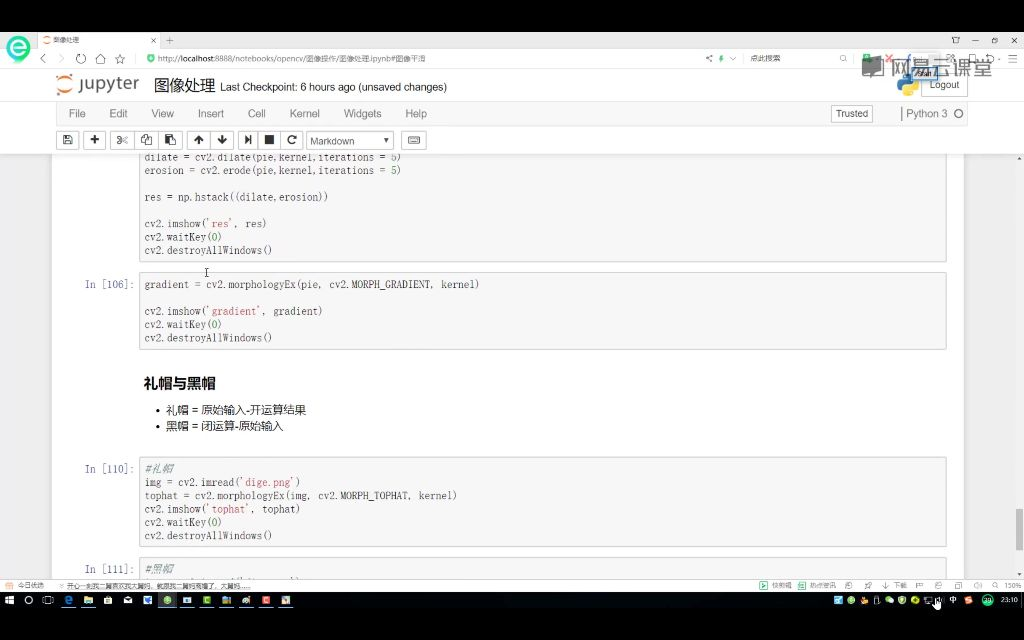

梯度运算示例

API使用：通过cv2.morphologyEx()函数，操作类型设为cv2.MORPH_GRADIENT。
参数说明：

• 第一个参数：原始图像（如pie.png）。
• 第二个参数：运算类型（GRADIENT）。
• 第三个参数：核函数（与膨胀腐蚀使用相同的7×7核）。

便捷性：OpenCV提供了直接计算梯度的封装方法，无需手动实现膨胀-腐蚀相减。
在这里插入图片描述

可视化效果：最终输出的是物体的轮廓信息，表现为白色边界线。
应用场景：常用于图像分割、边缘检测等需要提取物体边界的场合。

---

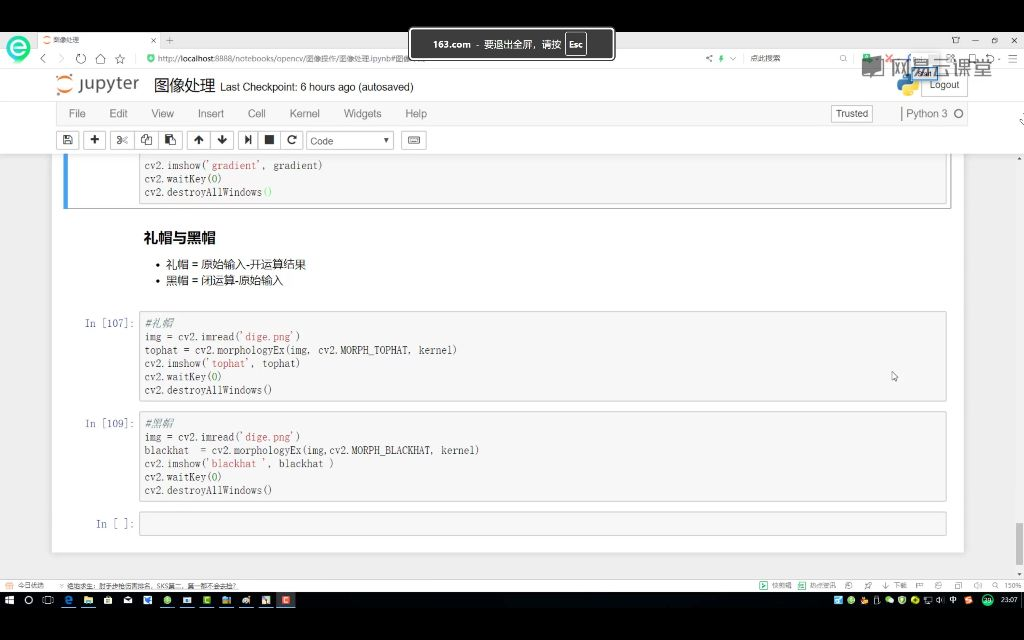

礼帽与黑帽

礼帽

定义：礼帽（Top Hat）= 原始输入 - 开运算结果。
原理：开运算先腐蚀再膨胀会去除图像中的"刺儿"（细小噪声），原始输入减去开运算结果就只剩下这些被去除的"刺儿"。
效果展示：以图像为例，礼帽处理后原文字消失，仅保留文字边缘的细小噪声。

OpenCV实现：

tophat = cv2.morphologyEx(img, cv2.MORPH_TOPHAT, kernel)
cv2.imshow('tophat', tophat)

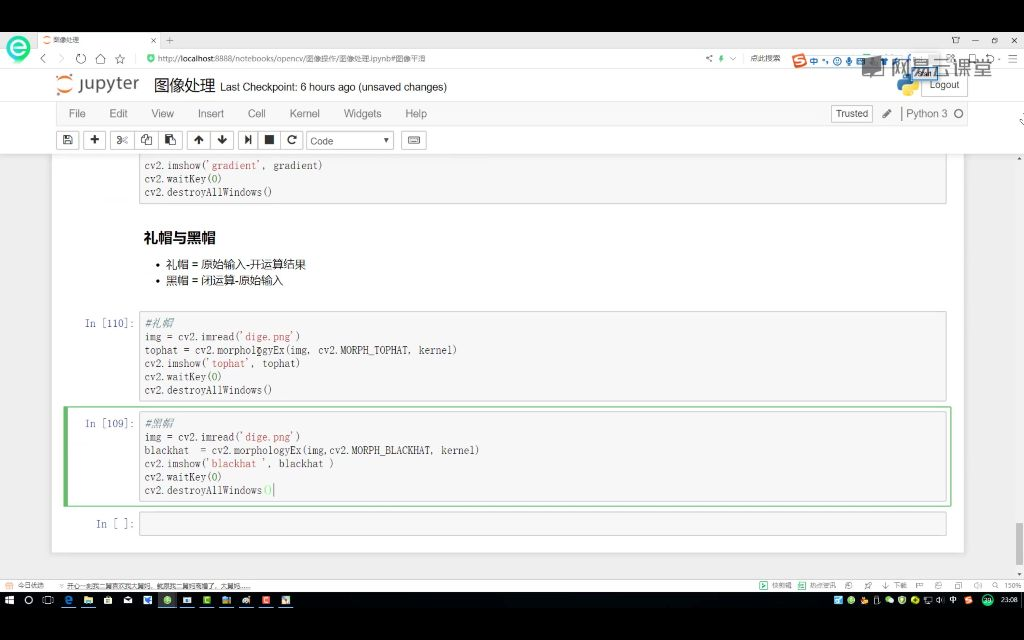

黑帽

定义：黑帽（Black Hat）= 闭运算结果 - 原始输入。
原理分析：闭运算先膨胀再腐蚀会保留并增强图像中的"刺儿"，用闭运算结果减去原始输入（也含"刺儿"），"刺儿"相减抵消，最终保留图像主体轮廓。
效果对比：与礼帽相反，黑帽处理后"刺儿"消失，保留文字主体轮廓。

OpenCV实现：

blackhat = cv2.morphologyEx(img, cv2.MORPH_BLACKHAT, kernel)
cv2.imshow('blackhat', blackhat)

应用选择

• 礼帽：突出细小噪声/边缘。
• 黑帽：突出主体轮廓。
• 开运算：去噪。
• 闭运算：连接断裂部分。

完整形态学体系

• 基础操作：腐蚀（变小）、膨胀（变大）。
• 组合操作：开运算（先腐蚀后膨胀）、闭运算（先膨胀后腐蚀）。
• 衍生操作：梯度运算（膨胀-腐蚀）、礼帽、黑帽。

形态学操作知识小结

知识点	核心内容	关键操作	效果对比	难度系数
开运算	先腐蚀后膨胀的组合操作	cv2.morphologyEx(open)	消除毛刺同时保持主体轮廓	★★☆☆☆
闭运算	先膨胀后腐蚀的组合操作	cv2.morphologyEx(close)	填充细小孔洞但可能扩大毛刺	★★☆☆☆
梯度运算	膨胀结果减腐蚀结果	cv2.morphologyEx(gradient)	提取物体边界轮廓	★★★☆☆
礼帽运算	原始输入减开运算结果	cv2.morphologyEx(tophat)	突出明亮细节（如文字笔画）	★★★☆☆
黑帽运算	闭运算结果减原始输入	cv2.morphologyEx(blackhat)	突出暗部细节（如背景噪点）	★★★☆☆
腐蚀操作	消除边界像素	cv2.erode()	缩小物体/消除细小结构	★☆☆☆☆
膨胀操作	扩展边界像素	cv2.dilate()	扩大物体/连接断裂部分	★☆☆☆☆
