在电力系统领域，有源电力滤波器（APF）对于改善电能质量起着至关重要的作用。今天咱就来唠唠100A APF在MATLAB V2011版本下的仿真实现，这里面涉及两种超有意思的谐波补偿模式：全阶补偿和选阶补偿，基于LCL滤波器的I型三电平拓扑仿真模型，三相四线制系统，还有软件锁相环、软件提取谐波指令等一系列技术，最后通过重复控制算法和SPWM调制策略实现直流电压和中点电位的稳定控制。

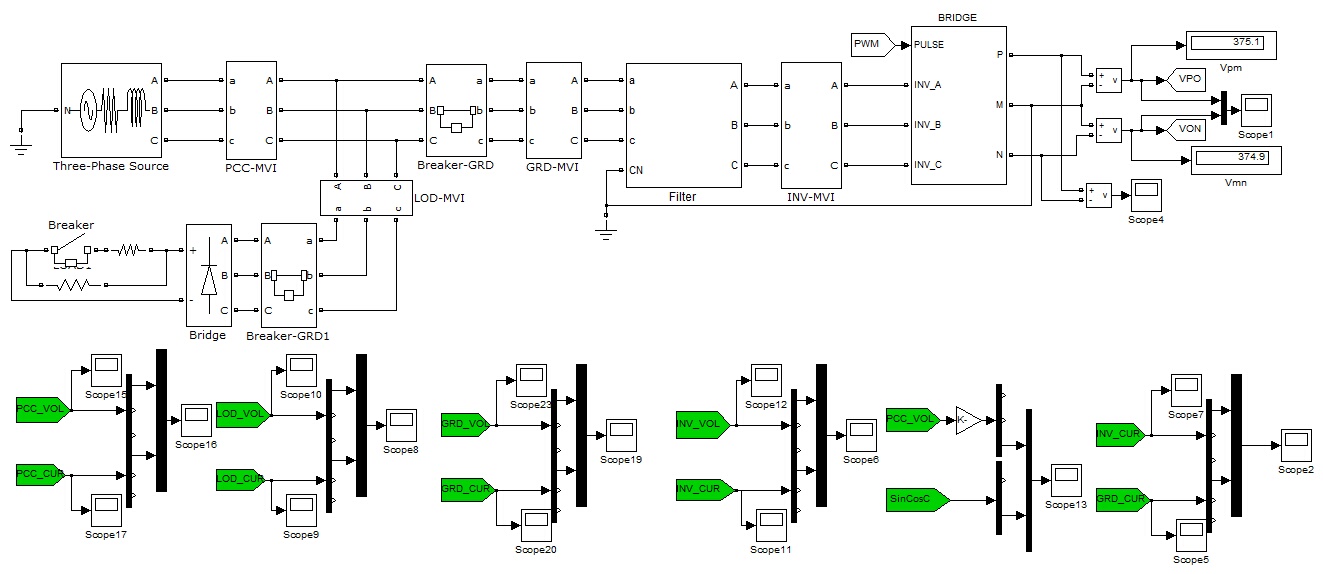

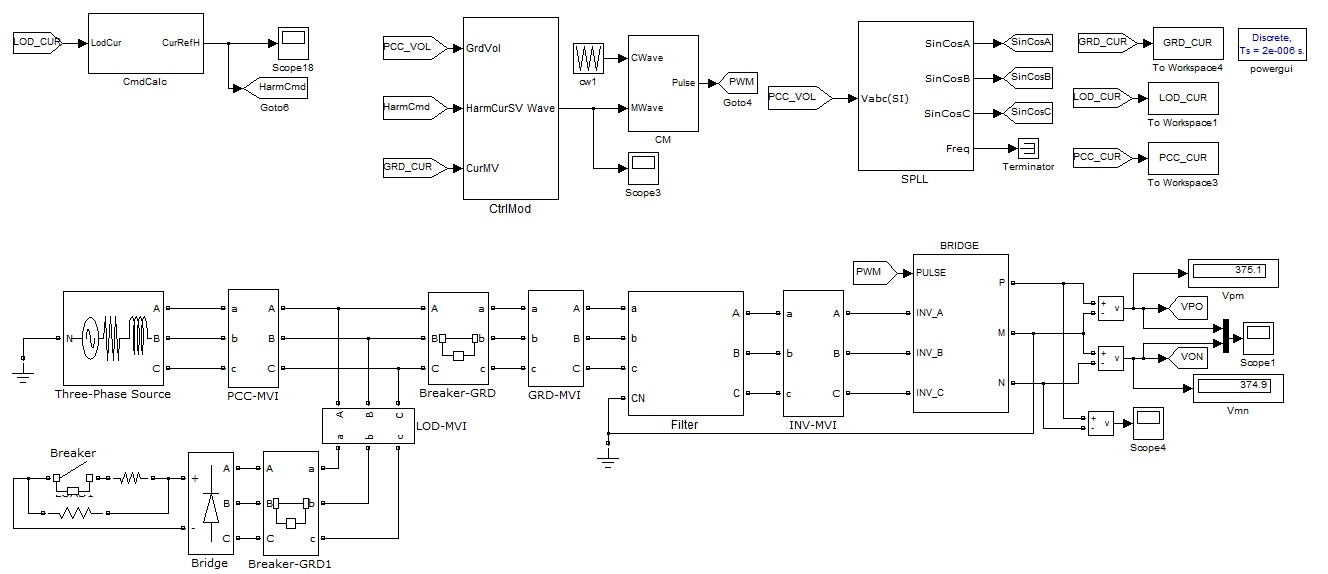

基于LCL滤波器的I型三电平拓扑仿真模型搭建

LCL滤波器在APF中能有效抑制高频谐波。在MATLAB里搭建这个模型，首先咱得定义好各个参数。比如：

% LCL滤波器参数
L1 = 0.001; % 网侧电感
L2 = 0.0005; % 逆变器侧电感
C = 0.00001; % 滤波电容
R = 0.1; % 阻尼电阻

这些参数的设置直接影响滤波器的性能。L1和L2的大小决定了对不同频率谐波的抑制能力，C值影响滤波效果，而R则是为了防止LCL滤波器在谐振频率处产生过大的电流。

I型三电平拓扑相对复杂一些。它通过控制不同开关管的通断来实现电能的转换。以下是一个简单的开关管控制代码示例：

% 三电平开关管控制
S1 = 0; S2 = 0; S3 = 0; S4 = 0;
if (Vref > 0)
    if (Vref >= Vdc/2)
        S1 = 1; S4 = 1;
    else
        S2 = 1; S3 = 1;
    end
else
    if (Vref <= -Vdc/2)
        S2 = 1; S3 = 1;
    else
        S1 = 1; S4 = 1;
    end
end

这里根据参考电压Vref和直流母线电压Vdc的关系来控制开关管状态，从而实现三电平输出。

三相四线制系统与软件锁相环

三相四线制系统为我们的APF提供了应用场景。在这个系统里，软件锁相环（SPLL）是关键，它能准确跟踪电网电压的相位和频率。

% 软件锁相环实现
function [theta] = SPLL(Vabc, fs)
    % 坐标变换
    Valpha = Vabc(1);
    Vbeta = (sqrt(3)/2)*Vabc(2) - (1/2)*Vabc(3);
    % 低通滤波器
    Valpha_f = filter(lp_coeff, 1, Valpha);
    Vbeta_f = filter(lp_coeff, 1, Vbeta);
    % 锁相环核心算法
    e = Vbeta_f*cos(theta) - Valpha_f*sin(theta);
    theta_dot = kp*e + ki*sum(e);
    theta = theta + theta_dot/fs;
end

代码里先对三相电压进行坐标变换，然后通过低通滤波器滤除高频噪声，最后利用PI控制来跟踪相位。这个theta就是我们得到的电网相位信息，后续谐波提取等操作都得靠它。

软件提取谐波指令与两种谐波补偿模式

软件提取谐波指令是APF的核心功能之一。我们利用前面得到的相位信息，结合快速傅里叶变换（FFT）就能提取出谐波分量。

% 软件提取谐波指令
function [Ih] = Harmonic_Extraction(Iabc, theta)
    % 坐标变换
    Ialpha = Iabc(1);
    Ibeta = (sqrt(3)/2)*Iabc(2) - (1/2)*Iabc(3);
    % 基于dq变换提取谐波
    Id = Ialpha*cos(theta) + Ibeta*sin(theta);
    Iq = -Ialpha*sin(theta) + Ibeta*cos(theta);
    % 只保留谐波分量（示例，假设5次和7次谐波）
    Ih_d = Id - Id_fundamental;
    Ih_q = Iq - Iq_fundamental;
    % 反变换回abc坐标系
    Ih_alpha = Ih_d*cos(theta) - Ih_q*sin(theta);
    Ih_beta = Ih_d*sin(theta) + Ih_q*cos(theta);
    Ih = [Ih_alpha; Ih_beta*(2/sqrt(3)) + Ih_alpha*(1/sqrt(3)); -Ih_beta*(2/sqrt(3)) + Ih_alpha*(1/sqrt(3))];
end

全阶补偿模式就是对检测到的所有谐波进行补偿。而选阶补偿模式则可以根据实际需求，只对特定次数的谐波进行补偿，比如5次、7次谐波。

% 全阶补偿
Ih_all = Harmonic_Extraction(Iabc, theta);
Ic_all = -Ih_all; % 补偿电流

% 选阶补偿
Ih_selected = Selective_Harmonic_Extraction(Iabc, theta, [5, 7]); % 只提取5次和7次谐波
Ic_selected = -Ih_selected; % 补偿电流

选阶补偿在某些特定场合能更高效地利用APF的容量。

重复控制算法与SPWM调制策略

重复控制算法能对周期性的谐波进行精确跟踪和补偿。

% 重复控制算法
function [u] = Repetitive_Control(e, r, kp, ki, Q, N)
    static_variable.z1 = Q*static_variable.z1 + e;
    u = kp*e + ki*sum(e) + static_variable.z1(1:N:end);
end

这里通过对误差信号e的积分和反馈来不断调整控制量u。

100A有源电力滤波器（APF）MATLAB仿真，两种谐波补偿模式：全阶补偿和选阶补偿，matlab版本V2011，基于LCL滤波器的I型三电平拓扑仿真模型，三相四线制，软件锁相环，软件提取谐波指令，注释明确，便于移植应用，重复控制算法，SPWM调制策略，直流电压和中点电位控制稳定

SPWM调制策略则是将控制信号转换为逆变器的驱动信号。

% SPWM调制
function [S] = SPWM(Vref, Vdc, fs, fsw)
    t = 0:1/fs:1;
    carrier = sawtooth(2*pi*fsw*t, 0.5);
    S = (Vref/Vdc) > carrier;
end

Vref是参考电压，Vdc是直流母线电压，通过比较参考电压和三角载波信号得到开关信号S。

直流电压和中点电位控制稳定

在整个系统中，直流电压和中点电位的稳定非常重要。我们可以通过调整逆变器的输出电压来实现。

% 直流电压控制
function [Vdc_ref] = DC_Voltage_Control(Vdc, Iload)
    e = Vdc_ref_set - Vdc;
    Vdc_ref = Vdc_ref_set + kp_dc*e + ki_dc*sum(e);
end

% 中点电位控制
function [Vmid_ref] = Midpoint_Potential_Control(Vmid, Iabc)
    % 一些复杂的计算，比如根据三相电流和电容电压计算中点电位误差
    e_mid = calculate_error(Vmid, Iabc);
    Vmid_ref = kp_mid*e_mid + ki_mid*sum(e_mid);
end

通过PI控制不断调整参考电压，从而保证直流电压和中点电位的稳定。

以上就是100A有源电力滤波器在MATLAB中的一个较为全面的仿真思路和代码实现片段。整个过程环环相扣，每个环节都对APF的性能有着重要影响，希望对大家在电能质量改善领域的研究有所帮助。
