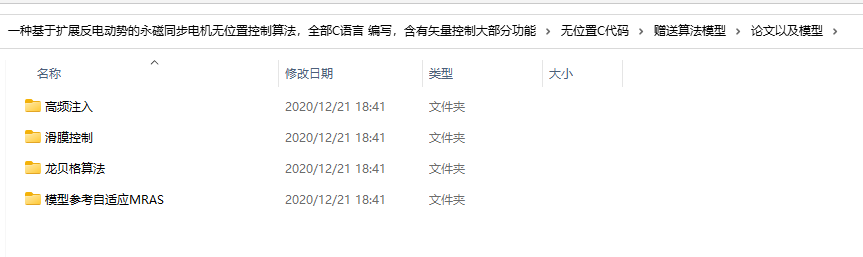

一种基于扩展反电动势的永磁同步电机无位置控制算法，全部C语言 编写，含有矢量控制大部分功能(弱磁，解耦，过调制，死区补偿等) 为了方便学习和工作，该产品结合S-Function进行仿真，且属于量产产品级，已经在多个项目中应用，并赠送多种无位置纯仿真模型(包含滑膜，高频注入，MRAS,龙贝格等)

本文基于“调试前准备2-修改电机本体参数.doc”“调试前准备1-软件安装.doc”“无位置调试要点.doc”“用户操作手册.doc”“源文件说明.doc”五份文档，聚焦永磁同步电机（PMSM）无位置矢量控制（FOC）的软件环境搭建、电机参数适配、代码功能拆解、调试核心逻辑及操作流程，从功能实现角度深入解析代码在控制流程中的作用，同时避免核心代码细节泄露。

一、软件环境搭建：为代码运行搭建基础支撑

软件安装是代码编译、仿真与调试的前提，其核心目标是构建“MATLAB仿真环境+C语言编译环境+代码编辑环境”的完整开发链条，确保后续代码能正常调用、编译与运行。

1. MATLAB与编译器安装：保障代码编译与仿真兼容性

• MATLAB 2018b及以上版本安装：作为无位置FOC算法的仿真载体，MATLAB需支持Simulink模型搭建与S函数调用——后续代码（尤其是核心控制逻辑）需通过S函数接口嵌入Simulink模型，实现“代码逻辑+电机模型”的联合仿真。文档明确要求安装破解版（需自行参考网络教程），其核心功能诉求是提供Simulink电机库、信号观测工具（如示波器模块）及MEX编译命令，为代码与模型的联动提供平台支持。
• MinGW-w64 C/C++编译器安装：这是C语言代码编译的关键工具。由于高版本MATLAB对Visual Studio编译库兼容性较差，文档推荐采用MATLAB自带的MinGW-w64编译器，安装流程需通过“附加功能-获取附加功能”搜索下载，且需保持网络稳定（因资源来自国外服务器，可能需多次尝试）。其功能定位是将C语言编写的控制算法代码（如无位置观测、PI调节逻辑）编译为MATLAB可识别的.mexw64文件，确保代码能被Simulink模型调用，避免因编译器不兼容导致代码无法运行。

2. 代码编辑工具安装：提升代码修改与维护效率

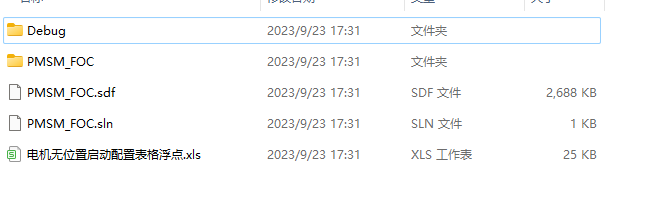

文档推荐安装Visual Studio 2012或Notepad++，核心原因是无位置FOC工程基于Visual Studio 2012创建，使用该工具可直接打开工程文件（如.vcxproj），方便代码的批量编辑、查找与注释。从功能角度看，这类工具能提供语法高亮、函数跳转、代码折叠等功能，降低后续“修改电机参数”“调整PI参数”时的操作复杂度——例如在修改FOC_MotorParaCal.h中的电机本体参数时，Visual Studio的“查找替换”功能可快速定位参数定义位置，避免手动查找导致的效率低下或错误。

二、电机参数适配：让代码匹配实际电机特性

MATLAB自带电机模型存在“Ld/Lq固定不变”的局限性，而实际永磁同步电机因磁路饱和特性，Ld/Lq会随定子电流变化，若不修改参数，代码计算的扭矩、控制精度会出现偏差。因此，“修改电机本体参数”的核心功能是通过调整代码与模型的参数接口，让控制算法能调用实际电机的动态电感特性，提升控制准确性。

1. 电机库模型修改：重构参数调用逻辑

文档详细描述了修改MATLAB电机库模块的步骤（从“Look under Mask”到“GO To library Block”），最终需针对6个核心电机模块（连续/离散域电机模型、转矩/转速模式）进行参数接口重构，其功能本质是：

• 替换固定电感为外部查表接口：原始模型中Ld/Lq为固定数值，修改后代码可通过外部查表（根据定子电流实时读取对应Ld/Lq值）更新电感参数，确保电压方程、转矩方程的计算基于实际电机特性。例如在离散域永磁同步电机模型（模块2）中，需将Uq电压方程中的“固定Motor_Lq”替换为“外部输入的动态Lq值”，代码层面则需新增电感查表函数的调用逻辑，实现“电流→电感”的实时映射。
• 统一参数调用入口：修改后电机模型的Rs（定子电阻）、Phi（磁链）、Pole（极对数）等参数，均从FOC_MotorParaCal.h头文件中读取，而非模型内部固定定义。这一设计的功能优势是“参数集中管理”——后续更换电机时，只需修改头文件中的宏定义，无需重新调整模型，降低代码与模型的耦合度。

2. 代码参数配置：定义电机核心特性

在无位置FOC代码体系中，电机本体参数通过FOC_MotorParaCal.h头文件以宏定义形式存储，文档明确需配置5个核心参数，其功能作用如下：

• MCMOTORRS（定子电阻）：用于代码中DQ轴电压方程计算（如vd = Rsid + Lddid/dt + weLqiq），直接影响电流环的调节精度——若Rs配置偏小，代码计算的电压补偿量不足，可能导致电流超调；
• MCMOTORLD/MCMOTORLQ（直轴/交轴电感）：除了动态查表调用外，静态初始值需在此定义，作为代码中弱磁控制、解耦控制的基础参数（如弱磁算法中需根据Ld/Lq差值计算最大弱磁电流）；
• MCMOTORPHI（永磁体磁链）：是转矩方程（Te = 1.5Pole(Phiiq + (Ld-Lq)id*iq)）的关键变量，直接决定代码计算的输出扭矩准确性，若Phi配置错误，可能导致实际扭矩与目标扭矩偏差过大；
• MCMOTORPOLE（极对数）：用于代码中“机械转速→电角度”的转换（电角度 = 机械角度*Pole），同时影响运动方程中转速环的调节系数，是无位置观测器（如PLL锁相环）计算电角速度的核心参数。

三、代码功能拆解：解析无位置FOC的核心逻辑

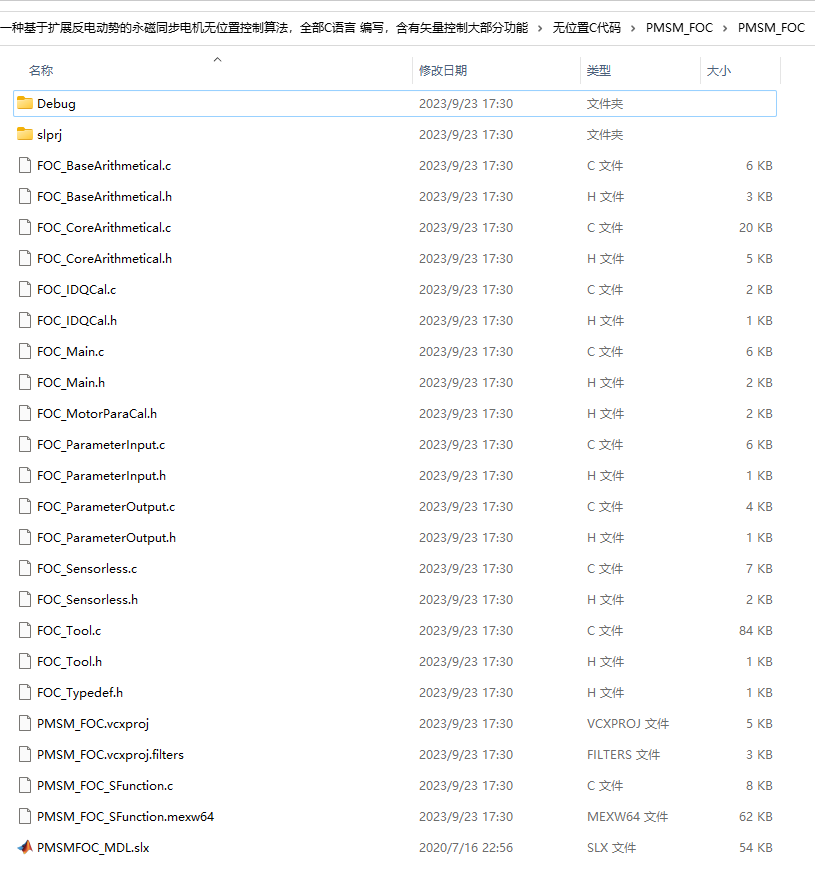

基于“源文件说明.doc”对.c/.h文件的定义，无位置FOC代码体系可分为6大功能模块，各模块通过函数调用与参数传递协同工作，实现“电流采集→算法计算→PWM输出”的完整控制流程。

1. 基础算法模块（FOC_BaseArithmetical.c/.h）：提供数学计算支撑

该模块是控制算法的“工具库”，核心功能是实现矢量控制所需的基础数学运算，代码中包含以下关键函数（功能描述而非具体实现）：

• 坐标变换函数：实现Clark变换（三相电流→两相静止电流）与Park变换（两相静止电流→两相旋转电流），将采样的三相电流（IA、IB、IC）转换为DQ轴电流（id、iq），为后续电流环调节提供输入；
• PI调节函数：包含位置式PI与增量式PI两种算法，支持积分分离、输出限幅功能，代码中电流环（DCurPid、QCurPid）与转速环（SpdPid）的调节均依赖此函数——例如电流环PI函数需根据“目标电流-反馈电流”的偏差，计算出DQ轴目标电压；
• 滤波函数：提供一阶低通滤波、滑动平均滤波等算法，用于处理采样的电流、电压信号（如对AD采集的相电流进行滤波，避免高频噪声导致代码计算的电流反馈值波动）。

2. 核心控制模块（FOC_CoreArithmetical.c/.h）：实现矢量控制核心逻辑

该模块是无位置FOC的“大脑”，代码功能覆盖从电流调节到PWM输出的全流程，关键逻辑包括：

• DQ轴解耦控制：由于DQ轴电流存在交叉耦合（如weLqiq对vd的影响），代码需计算耦合补偿电压并叠加到PI输出的目标电压中，确保id、iq的调节互不干扰，提升电流环动态响应速度；
• 弱磁控制：当电机转速超过额定转速时，代码通过计算弱磁电流（id负值），利用Ld与Lq的差值抵消部分反电动势，实现转速的进一步提升，核心是根据母线电压、当前转速动态调整id的目标值；
• SVPWM调制：将DQ轴目标电压转换为三相PWM占空比（G32CMPA、G32CMPB、G32_CMPC），代码需实现“电压矢量扇区判断→作用时间计算→PWM波生成”的逻辑，最终输出到IGBT驱动模块。

3. 无位置观测模块（FOC_Sensorless.c/.h）：实现无传感器控制

该模块是“无位置”功能的核心，代码通过状态机与观测器算法，实现电机从启动到稳定运行的全程无传感器控制，功能拆解如下：

• 状态机控制：定义4个运行状态（STATEIDLE空闲、STATEALIGN定位、STATESTARTUP开环、STATERUNNING闭环），代码根据时间或转速条件切换状态——例如启动阶段先进入定位状态（给定向子绕组通直流电，使转子定位到指定角度），再进入开环状态（按固定转速斜坡升速），最后切换到闭环状态（由观测器反馈电角度）；
• 观测器算法：基于扩展反电动势或电流模型估算转子电角度，代码需实时采集DQ轴电流、电压，通过观测器方程计算反电动势，再结合PLL锁相环跟踪电角度，确保无位置状态下的转速与角度精度；
• 启动参数配置：通过宏定义设置定位时间（SVCALIGNTIME）、开环时间（SVCOPENTIME）、转速斜坡系数（SVCOPENRAMPCOFF）等，代码根据这些参数控制启动过程的平稳性——例如SVCALIGNTIME过短可能导致转子定位不准，启动时出现抖动。

4. 流程调度模块（FOC_Main.c/.h）：统筹控制流程

该模块是代码的“总调度器”，main函数在此定义，核心功能是按采样周期（通常为0.1ms或0.2ms）调用各模块函数，形成闭环控制：

• 初始化函数（Vct_SysParaInit）：在代码启动时初始化PI参数（如设置Kp、Ki、输出限幅）、观测器参数、全局变量（如电流反馈值、电压目标值），确保各模块处于初始工作状态；
• 周期调度逻辑：每个采样周期内，代码依次执行“电流采集→坐标变换→无位置观测→电流环调节→弱磁控制→SVPWM调制”流程，例如先调用FOCIDQCal.c中的函数获取id、iq反馈值，再调用FOCCoreArithmetical.c中的PI函数计算目标电压，最后输出PWM信号；
• 故障保护接口：预留过流、过压、过温等故障检测的函数调用入口，代码可根据采集的电流、电压信号判断故障状态，若触发故障则立即关闭PWM输出，保障电机与驱动安全。

5. 输入输出模块（FOC_ParameterInput.c/.h、FOC_ParameterOutput.c/.h）：实现参数交互

• 输入模块功能：读取外部配置参数（如通过Excel表格生成的无位置算法系数），并将其赋值给代码中的全局变量——例如将SVCPLLKp（PLL比例系数）、SVCPLLki（PLL积分系数）从输入参数表读取到内存，供无位置观测器使用；
• 输出模块功能：采集代码运行过程中的关键参数（如id/iq反馈值、转速、扭矩、母线电压），并通过Simulink观测窗口或串口输出，用于调试时的状态监控——例如将G32UdqPU（电压利用率）、G32TorFilter（滤波后扭矩）输出到调试窗口，帮助工程师判断代码运行是否正常。

6. 工具模块（FOC_Tool.c/.h）：提供辅助功能

该模块包含代码运行所需的辅助工具函数，核心功能包括：

• 正余弦查表函数：由于嵌入式环境中三角函数计算效率低，代码通过预定义的正余弦表，实现“角度→正弦/余弦值”的快速查找，用于Park变换与逆变换；
• 线性插值函数：在动态电感查表、弱磁电流计算中，需根据当前电流值（如id=5A）在离散的参数表（如id=4A对应Ld=0.004H，id=6A对应Ld=0.0038H）中插值得到精确电感值，提升代码计算精度；
• 数据类型定义：通过typedef定义real32（32位浮点数）、complexDQAxis（DQ轴复向量结构体）等自定义数据类型，统一代码中的数据格式，避免因数据类型不匹配导致的计算错误。

四、无位置调试要点：确保代码与电机稳定运行

调试的核心目标是通过调整代码参数，解决“启动抖动”“电流超调”“转速波动”等问题，文档明确的调试要点可从“参数配置”“控制环调节”“启动逻辑优化”三个维度解析其功能作用。

1. 无位置算法参数配置：优化观测精度

通过Excel配置表格生成无位置算法的关键系数（如SVCLqInvLdTs、SVCPLLKp），并以宏定义形式写入FOC_Sensorless.h，这些参数的功能影响如下：

• 观测器系数（如SVC_LdInvLqTs）：用于代码中反电动势观测器的增益调节，若系数过大，观测器对电流噪声敏感，电角度估算波动大；若系数过小，观测器响应速度慢，可能导致转速跟踪滞后；
• PLL参数（SVCPLLKp、SVCPLLki）：PLL锁相环用于跟踪估算的电角度，Kp影响跟踪速度，Ki影响静态误差——代码中若PLLKp过小，转速突变时电角度跟踪不及时；Ki过小，可能存在静态角度偏差，导致转矩波动。

2. 控制环PI参数调节：提升动态响应

代码中电流环与转速环的PI参数（Kp、Ki）定义在FOC_CoreArithmetical.c的初始化函数中，调试时需根据电机运行状态调整，其功能优化目标如下：

• 电流环PI（DCurPid、QCurPid）：需保证电流响应快速且无超调——例如Q轴电流环（控制转矩）Kp过大，可能导致启动时电流冲击；Ki过大，可能导致电流稳态误差小但动态响应慢，代码中需通过“逐步增大Kp至出现超调，再减小并增加Ki”的方式调试；
• 转速环PI（SpdPid）：需实现转速的平稳跟踪，且抗负载扰动能力强——若Kp过小，转速响应慢；Ki过小，负载增加时转速跌落明显，代码中需结合实际负载情况调整，确保转速波动在允许范围内。

3. 启动逻辑参数优化：保障启动平稳性

代码中启动阶段的关键参数（定位电流、开环时间、转速斜坡）需通过调试适配电机，功能作用如下：

• 定位电流（DCurPid.Ref在STATE_ALIGN状态下的值）：需足够大以确保转子定位到指定角度，但过大可能导致电机抖动或电流超调，代码中通常设置为额定电流的50%-80%；
• 开环时间（SVC_OPENTIME）：开环阶段需持续至电机转速达到观测器稳定跟踪的阈值，若时间过短，观测器未稳定就切换闭环，可能导致转速跳变；若时间过长，启动效率低，代码中需根据电机额定转速调整（如额定转速1000rpm的电机，开环时间通常设为0.5-1s）；
• 转速斜坡系数（SVC_OPENRAMPCOFF）：控制开环阶段转速的上升速率，系数过小，启动缓慢；系数过大，转速上升过快可能导致电流超调，代码中需通过观测相电流波形（无明显尖峰）调整。

五、用户操作流程：实现代码与模型的联合仿真

操作流程的核心是“配置环境→编译代码→运行模型→观测结果”，每个步骤均为了确保代码能正常嵌入Simulink模型并实现仿真验证，功能逻辑如下：

1. 环境配置：定位代码与模型路径

打开MATLAB后，需将工程文件夹（包含.c/.h文件、.slx模型）设置为当前工作目录，功能作用是：

• 确保MATLAB能找到代码文件，避免编译时出现“文件未找到”错误；
• 确保Simulink模型（PMSMFOC_MDL.slx）能调用编译后的.mexw64文件，实现“模型信号输入→代码计算→模型信号输出”的闭环。

2. 代码编译：生成仿真可执行文件

在MATLAB命令行输入“mex PMSMFOCSFunction.c”，编译核心代码文件，其功能是：

• 将C语言编写的无位置FOC算法（包含各模块函数）编译为MATLAB可识别的动态链接库（.mexw64），使Simulink模型能通过S函数模块调用代码逻辑；
• 编译过程中会检查代码语法错误（如函数未定义、参数类型不匹配），若出现“找不到MinGW-w64”错误，需重新安装编译器，确保代码编译通过。

3. 模型运行与观测：验证代码功能

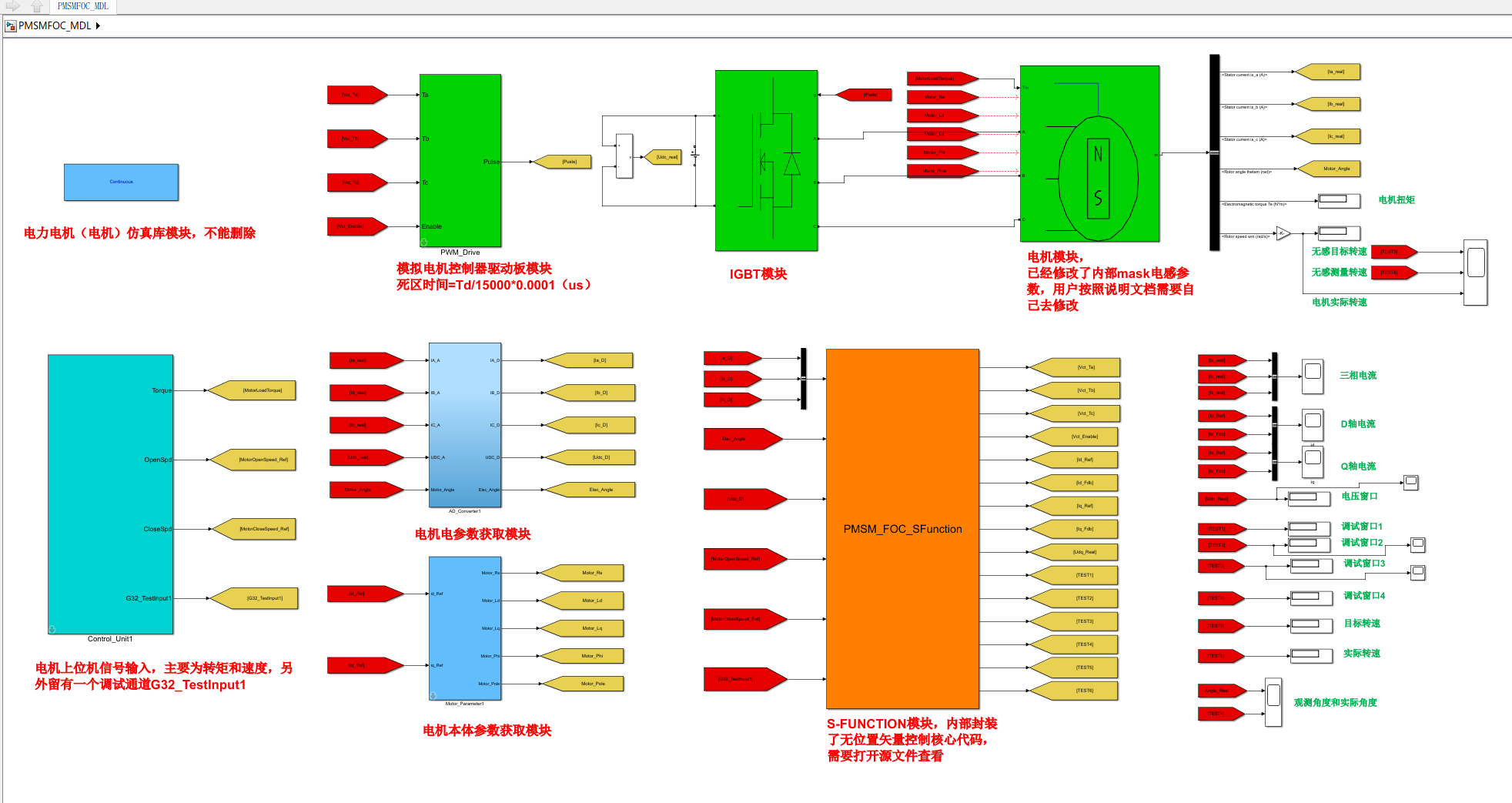

打开PMSMFOC_MDL.slx模型并运行仿真，模型中包含“电机本体模块”“PWM驱动模块”“信号观测窗口”，其功能是：

• 信号输入：模型向代码输入三相电流AD值、母线电压AD值等采样信号，模拟实际硬件的信号采集；
• 代码计算：S函数模块调用编译后的代码，执行无位置FOC算法，输出PWM比较值（控制IGBT开关）与关键状态参数（如id/iq反馈值、转速）；
• 结果观测：通过模型中的示波器模块查看相电流波形（应接近正弦波，无明显畸变）、id/iq跟随曲线（反馈值应快速跟踪目标值），验证代码控制效果——若电流波形畸变，需检查坐标变换或SVPWM代码逻辑；若id/iq跟随滞后，需优化电流环PI参数。

六、总结：代码功能与工程应用的关联

无位置FOC代码的核心价值是“通过算法实现电机的无传感器精准控制”，从软件安装到调试运行的全流程，均围绕“代码适配电机特性”“代码保障控制精度”“代码简化工程应用”三个目标展开：

• 适配性：通过修改电机库模型与代码参数，使同一套代码能适配不同规格的永磁同步电机，降低工程移植成本；
• 精度：无位置观测器、解耦控制、弱磁控制等代码逻辑，确保电机在无传感器情况下仍能实现高精度的转速与扭矩控制；
• 易用性：参数集中管理（如FOC_MotorParaCal.h）、模块化代码设计（如基础算法与核心控制分离），使工程师无需深入理解代码细节，即可通过调整参数实现电机调试，提升工程效率。

同时，文档反复强调“新用户优先使用原始代码验证功能，熟悉后再修改”，其核心考量是避免因代码逻辑修改错误导致电机失控，体现了“安全优先、逐步优化”的工程设计思路。
