三菱PLC和组态王组态变频器的恒压供水系统控制

在工业自动化领域，恒压供水系统是保障稳定供水的关键技术。今天咱们就来聊聊如何用三菱 PLC 和组态王来实现变频器的恒压供水系统控制。

一、系统架构

恒压供水系统主要由水泵、变频器、压力传感器、三菱 PLC 和组态王软件组成。压力传感器实时监测管网水压，将水压信号转化为电信号反馈给 PLC。三菱 PLC 作为核心控制单元，根据接收到的水压信号，结合预设的压力值，通过算法计算出需要的水泵转速，并向变频器发出控制指令。变频器则根据 PLC 的指令调节水泵电机的转速，从而实现恒压供水。而组态王软件负责与 PLC 进行通信，实现系统的可视化监控与操作。

二、三菱 PLC 编程

三菱 PLC 编程采用梯形图语言，通俗易懂又强大。下面咱们看一段简单的控制逻辑代码示例（以三菱 FX 系列为例）：

// 读取压力传感器信号，存放在 D0 寄存器
LD X0
FROM K0 K1 D0 K1
// 预设压力值存放在 D10
MOV K500 D10
// 比较实际压力与预设压力
CMP D0 D10 M0
// 如果实际压力小于预设压力，增加水泵转速控制逻辑
LD M1
OUT Y0
// 如果实际压力大于预设压力，降低水泵转速控制逻辑
LD M2
OUT Y1

代码分析

1. 读取压力传感器信号：FROM K0 K1 D0 K1 这条指令是从特殊功能模块（这里假设压力传感器连接到编号为 0 的特殊功能模块）读取数据到 D0 寄存器。其中 K0 是特殊功能模块的编号，K1 表示要读取的数据起始通道，D0 是目标寄存器，K1 表示读取 1 个数据。
2. 预设压力值存储：MOV K500 D10 把预设的压力值 500（这里数值仅为示例，实际根据需求调整）存放到 D10 寄存器中，用于后续与实际压力值比较。
3. 压力比较：CMP D0 D10 M0 将实际压力值（D0）与预设压力值（D10）进行比较，比较结果存放在 M0 开始的辅助继电器中。如果 D0 < D10，M1 置 1；如果 D0 > D10，M2 置 1；如果 D0 = D10，M0 置 1。
4. 水泵转速控制：当实际压力小于预设压力（M1 置 1），OUT Y0 指令使 Y0 输出，用于控制变频器增加水泵转速；当实际压力大于预设压力（M2 置 1），OUT Y1 指令使 Y1 输出，用于控制变频器降低水泵转速。

三、组态王与三菱 PLC 通信设置

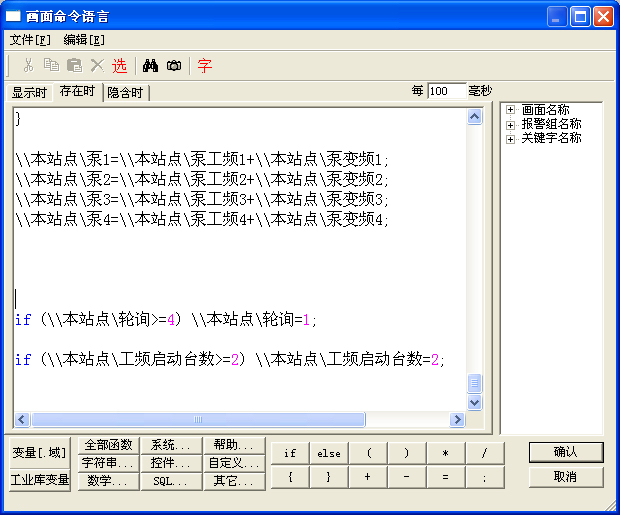

在组态王软件中，首先要建立与三菱 PLC 的通信连接。打开组态王工程浏览器，在“设备”下选择“COM 口”（根据实际连接的串口选择），然后添加三菱 PLC 的驱动程序。

三菱PLC和组态王组态变频器的恒压供水系统控制

设置通信参数，比如波特率、数据位、停止位等，要与 PLC 侧设置一致。假设 PLC 设置波特率为 9600，数据位 8 位，停止位 1 位，无奇偶校验，那么在组态王中也按此设置。

四、组态王画面设计

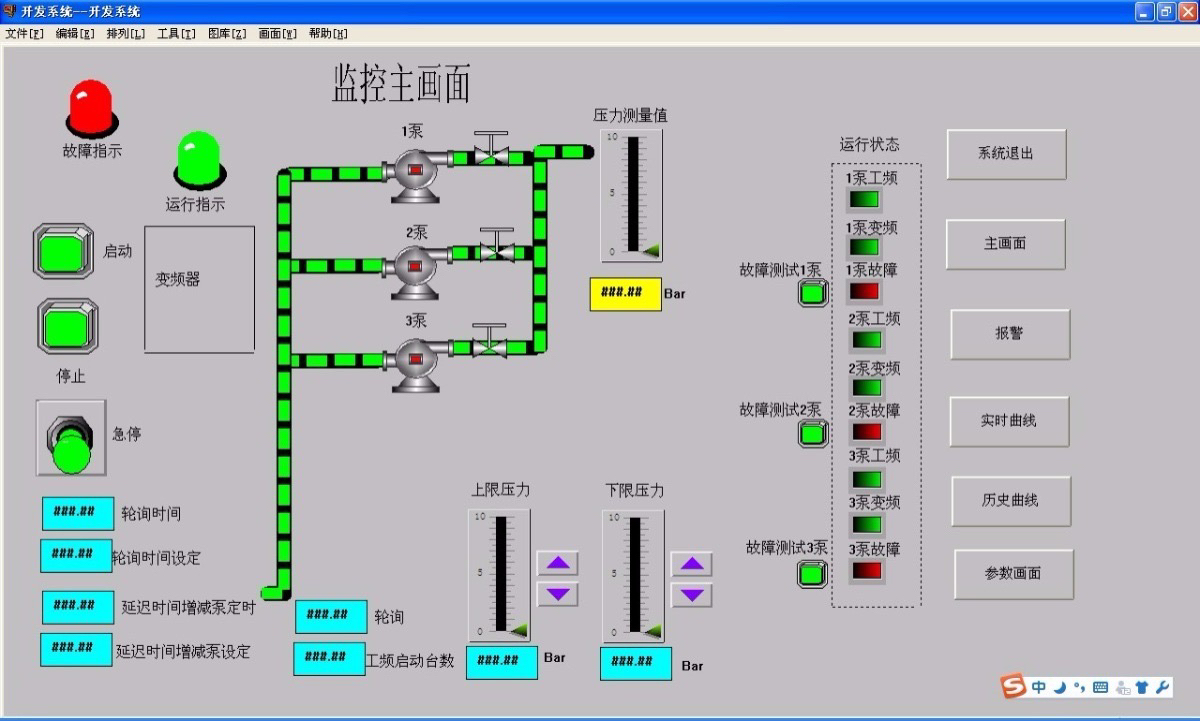

1. 创建主画面：在组态王中创建一个主画面，用于显示系统的整体运行状态。添加压力实时显示文本框，关联 PLC 中存储实际压力值的寄存器（如 D0）。再添加水泵运行状态指示灯，关联 PLC 的输出点（如 Y0、Y1 等）。
2. 参数设置画面：创建参数设置画面，用于设置预设压力值等参数。添加输入框，关联 PLC 中存储预设压力值的寄存器（如 D10），操作人员可以在画面上直接修改预设压力。

五、系统调试与优化

完成硬件连接、PLC 编程和组态王设置后，就可以进行系统调试了。先检查通信是否正常，在组态王中查看能否正确读取和写入 PLC 的数据。然后启动系统，观察压力传感器反馈的压力值是否准确，水泵转速调节是否符合预期。

如果发现压力波动较大，可以在 PLC 程序中加入 PID 控制算法，使压力调节更加平稳。PID 控制算法代码示例如下（简化版，实际应用需根据具体情况调整参数）：

// PID 控制算法
LD X0
MOV D0 D20 // 实际压力值存入 D20
MOV D10 D21 // 预设压力值存入 D21
CALL PIDSUB // 调用 PID 子程序
// PID 子程序
PIDSUB:
LD M8000
PID D20 D21 D30 K100 K1000 K1000 K0
RET

代码分析

1. 数据准备：MOV D0 D20 和 MOV D10 D21 分别将实际压力值和预设压力值存放到特定寄存器，作为 PID 算法的输入。
2. PID 指令：PID D20 D21 D30 K100 K1000 K1000 K0 是 PID 控制指令。D20 是过程变量（实际压力值），D21 是设定值（预设压力值），D30 是控制参数存储起始寄存器。K100 是比例常数，K1000 是积分时间常数，K1000 是微分时间常数，K0 表示正动作（实际压力低于设定值时输出增大）。

通过以上步骤，利用三菱 PLC 和组态王就能成功实现变频器的恒压供水系统控制，保障稳定可靠的供水啦。希望这篇文章对大家有所帮助，欢迎一起交流探讨。
