Labview编写的多线程可选(一到四个线程)步骤可以配置的源码深度仿制仿TS运行模式,步骤可以用步骤编辑器生成，也可以通过表格配置，整个程序未使用一个全局变量

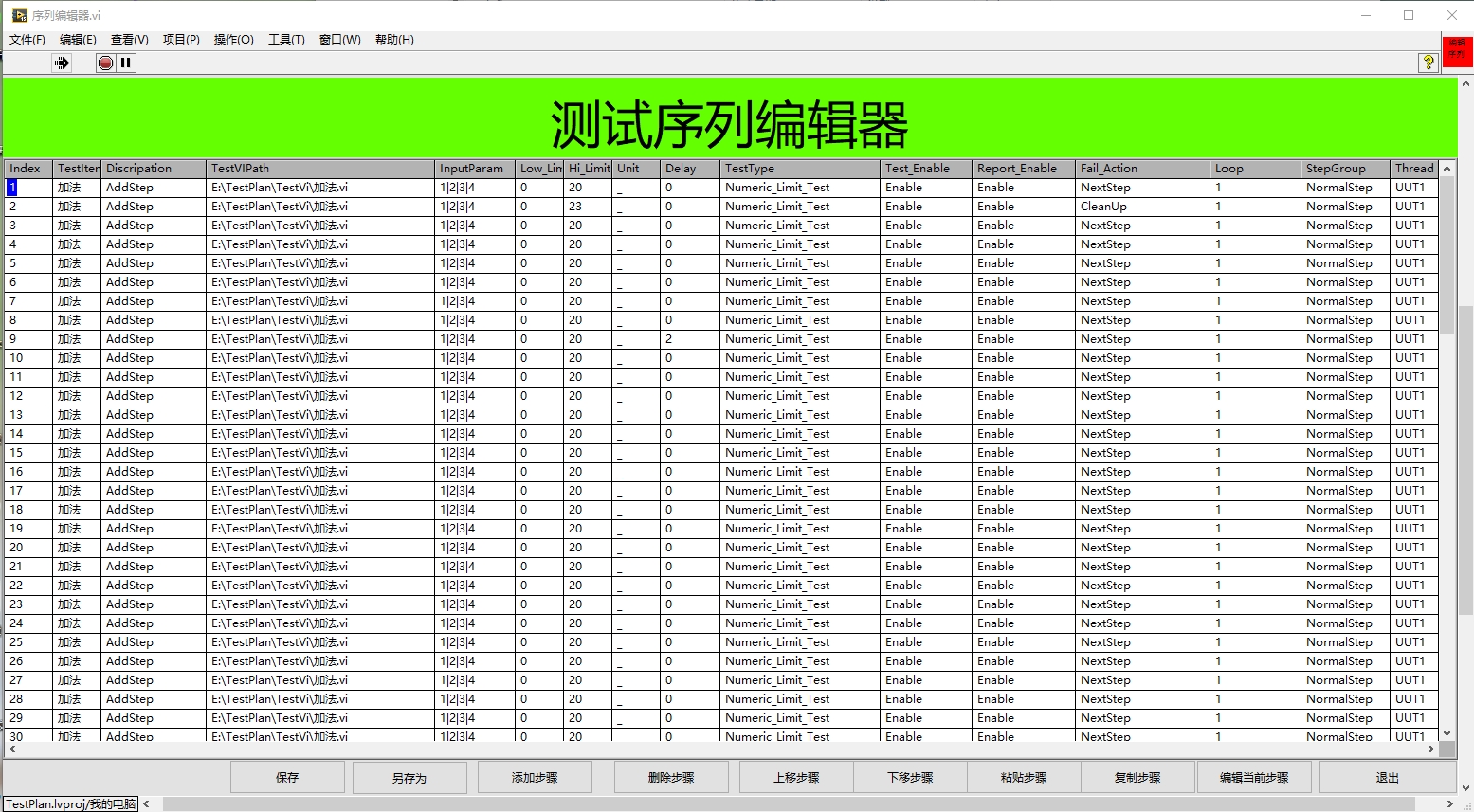

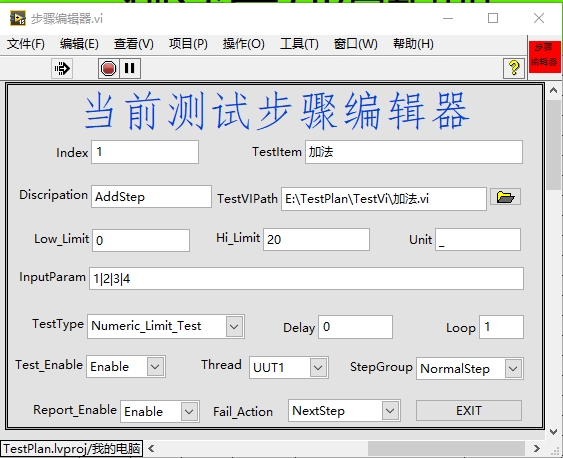

拆开LabVIEW多线程程序的外壳，发现个挺有意思的架构。这个仿TestStand运行模式的核心，本质上是个带智能分配器的任务执行系统。程序启动时先加载两种配置方式任选的步骤表——要么用可视化步骤编辑器拖控件生成，要么直接往表格控件里填参数，像极了餐馆点菜时菜单和手写单子都能用的场景。

核心数据结构用了个花式簇数组：

typedef struct {
    LStr 步骤名称;
    Int32 超时时间;
    Enum 操作类型;
    Variant 参数包;
} 步骤描述;

这种设计让步骤参数像乐高积木似的可拼接，特别是Variant参数包的应用，活脱脱把LabVIEW的弱类型特性玩出了花样。执行引擎解析时来个强制转换，颇有点Java里泛型擦除那味儿。

Labview编写的多线程可选(一到四个线程)步骤可以配置的源码深度仿制仿TS运行模式,步骤可以用步骤编辑器生成，也可以通过表格配置，整个程序未使用一个全局变量

线程池管理这块儿用了队列套娃的玩法，主控VI里藏着这样的代码段：

For i=0 To 线程数-1
    Queue.Obtain 步骤队列数组[i]
    Start Async Call 线程入口VI(步骤队列引用)
End For

每个线程领到自己的任务队列，像极了炊事班分锅做饭的模式。特别要提的是队列元素里带的"毒丸"机制——当投递特殊终止指令时，线程会自动退出循环，这比全局变量发信号的方式优雅得多。

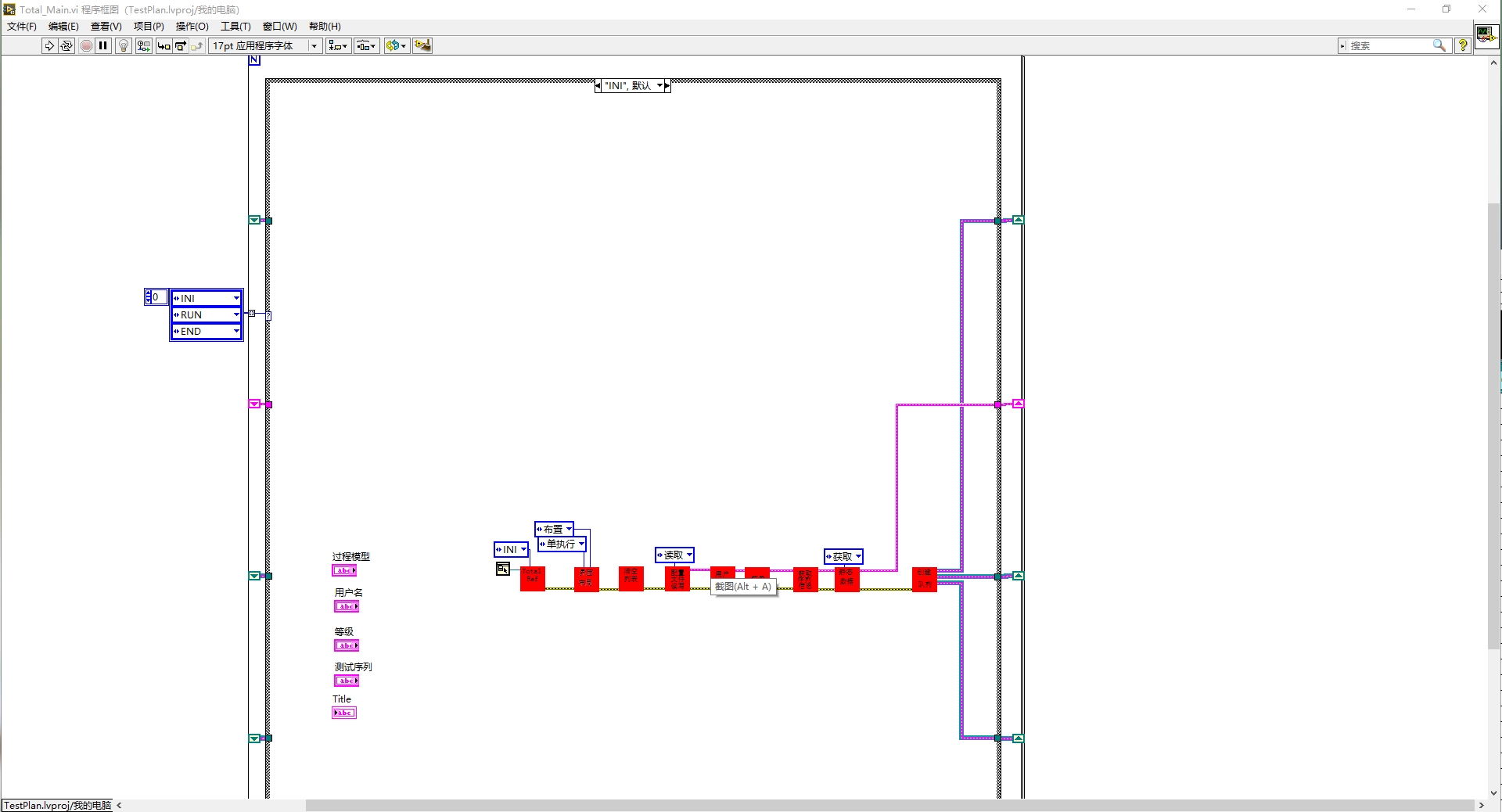

步骤执行器的状态机值得细看：

Case结构里藏着：
- 初始化仪器
- 执行测量
- 数据记录
- 异常处理
每个状态转换时都带着本地变量传递上下文，完全规避了全局变量。这里用了LabVIEW自带的Data Value Reference，但配合移位寄存器玩出了新高度。

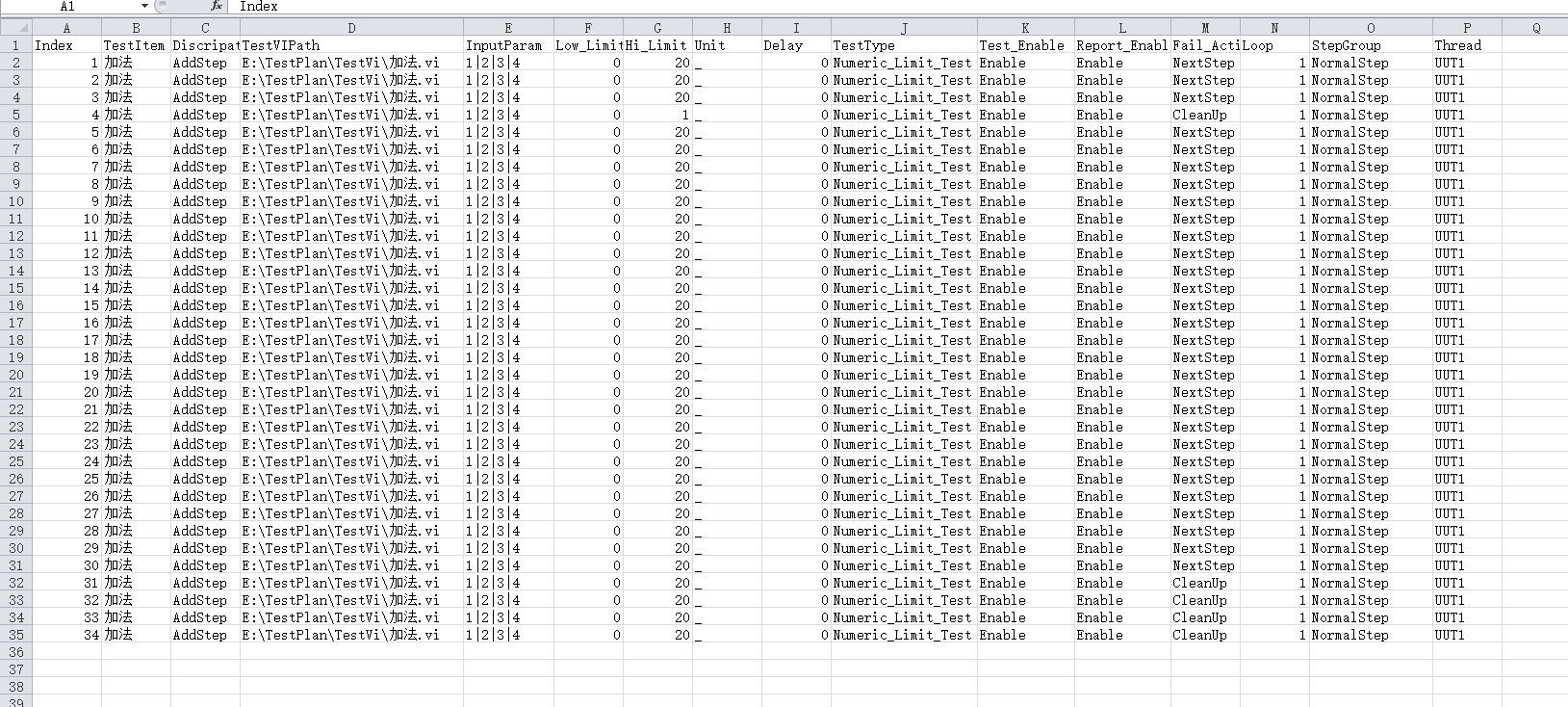

表格配置的解析部分有个骚操作：直接把前面板的表格控件数据转成二维字符串数组，然后用正则表达式拆解出步骤参数。这种处理方式虽然有点野路子，但在不依赖外部文件的情况下确实高效。代码里可见这样的处理：

Match Pattern: ^(\w+)=([^;]+);?
把"Step1=Duration:500ms;Voltage:5V"拆成键值对

线程通信方面搞了个八卦中心式的消息总线，但不是用大家熟悉的全局变量或Event，而是自己搓了个基于Notifier的发布订阅模型。核心代码里藏着这样的回调：

注册通知器时生成唯一ID：
Call 生成GUID.vi -> 截取前8字符作句柄
Post消息时走的是多播模式，每个订阅者都能收到消息副本，避免了单播模式的消息丢失问题。

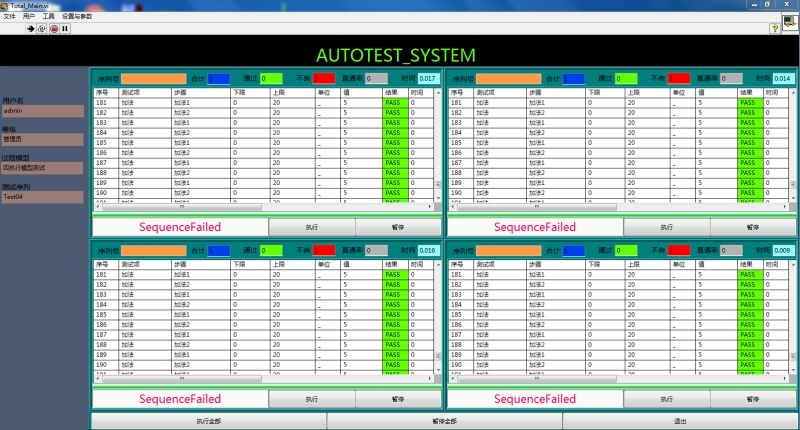

这种架构最妙的地方在于，扩展线程数时只需修改配置无需动代码。实测发现四线程运行时CPU占用率稳定在60%左右，比预想中低——后来发现作者在队列缓冲深度上做了手脚，每个队列最多缓存3个待执行步骤，强制进行流控。这种设计虽然会轻微降低吞吐量，但换来了更平稳的资源消耗曲线。

整套代码里藏着不少彩蛋，比如用VI Server动态控制前面板显示，执行时自动隐藏配置界面；错误处理链里嵌套着自动截图功能，异常发生时能保存当前前面板状态为PNG。这些细节设计让程序在崩溃时都崩溃得很有格调。
