co2激光切割机控制系统上位机C#源码，stm32f407控制板源码，可用于雕刻机，切割机，写字机，点胶机。 标价为最低价，谢绝还价 功能描述： 1.自动解析G代码并在主界面还原图形显示 2.可手动操作xy轴 3.显示g代码坐标文件 4.回原点控制。 5.支持图形缩放，鼠标拖动

"这玩意儿能直接驱动激光头吗？"这是我在调试CO2激光切割机控制系统时被问得最多的问题。今天咱们就来扒一扒这个基于C#和STM32F407的控制系统，看看怎么用200行代码实现G代码图形化。

先看上位机界面，核心是GCode解析器。这段C#代码能把G0/G1指令转成可视路径：

List<PointF> pathPoints = new List<PointF>();
float currentX = 0, currentY = 0;

foreach (string line in gcodeLines)
{
    if (line.StartsWith("G0") || line.StartsWith("G1"))
    {
        float? x = ParseCoordinate(line, 'X');
        float? y = ParseCoordinate(line, 'Y');

        if (x.HasValue || y.HasValue)
        {
            pathPoints.Add(new PointF(x ?? currentX, y ?? currentY));
            currentX = x ?? currentX;
            currentY = y ?? currentY;
        }
    }
}

这代码有个隐藏功能：自动补全坐标。比如遇到"G1 X10"时，Y坐标会自动沿用上次的值，这对处理简写格式的Gcode特别有用。

手动操作XY轴的功能看似简单，实际要考虑加减速曲线。看STM32的步进电机驱动代码：

void STEP_Move(int axis, int steps)
{
    uint32_t pulse_count = abs(steps) * 2; // 双脉冲驱动
    float accel = (current_speed[axis] < target_speed) ? ACCEL : DECCEL;

    for(int i=0; i<pulse_count; i++){
        HAL_GPIO_TogglePin(STEP_PORT[axis], STEP_PIN[axis]);
        delay = calculate_delay(current_speed[axis], accel);
        osDelay(delay);
    }
}

这里用了osDelay而非普通延时，因为用了FreeRTOS实时系统。当你在上位机点"X+"按钮时，实际触发了这个带加减速的脉冲序列，避免电机丢步。

co2激光切割机控制系统上位机C#源码，stm32f407控制板源码，可用于雕刻机，切割机，写字机，点胶机。 标价为最低价，谢绝还价 功能描述： 1.自动解析G代码并在主界面还原图形显示 2.可手动操作xy轴 3.显示g代码坐标文件 4.回原点控制。 5.支持图形缩放，鼠标拖动

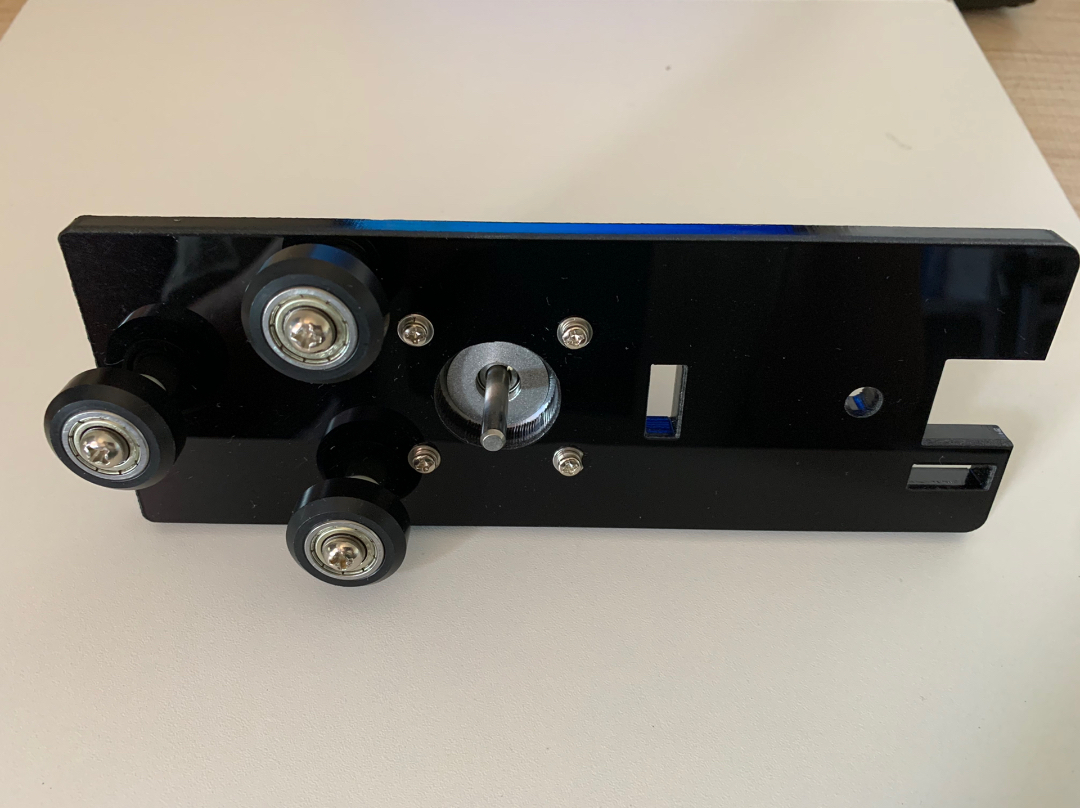

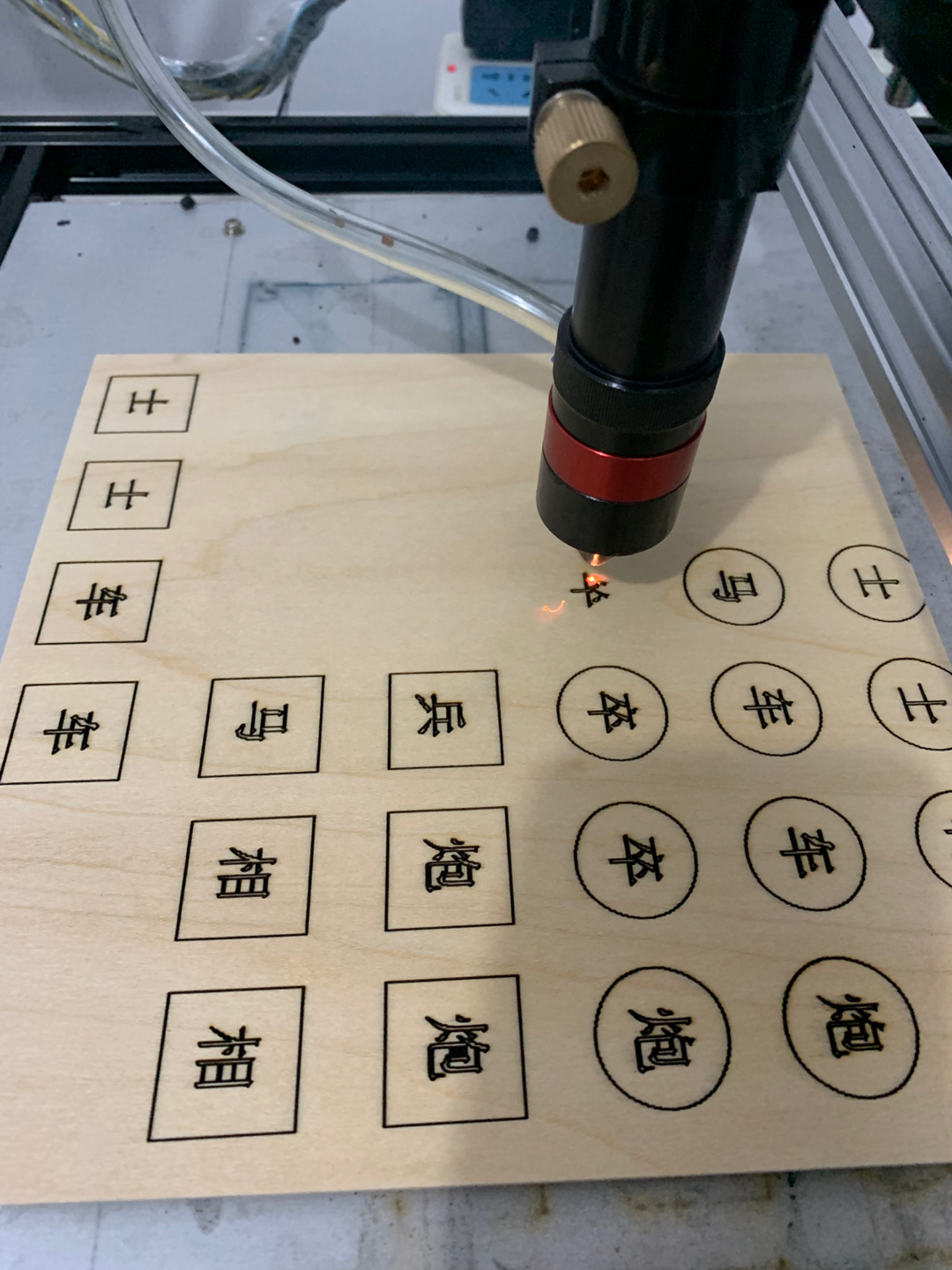

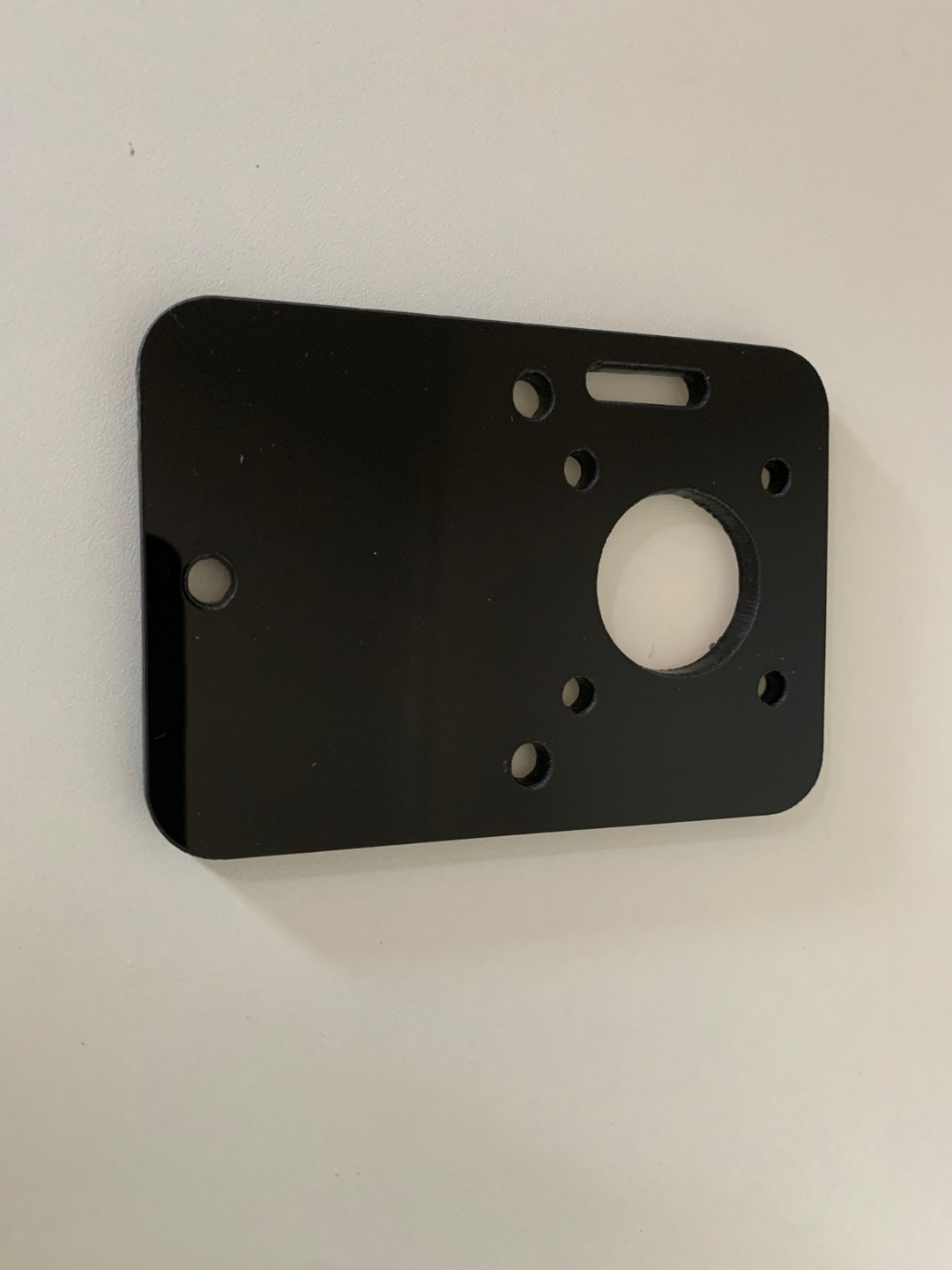

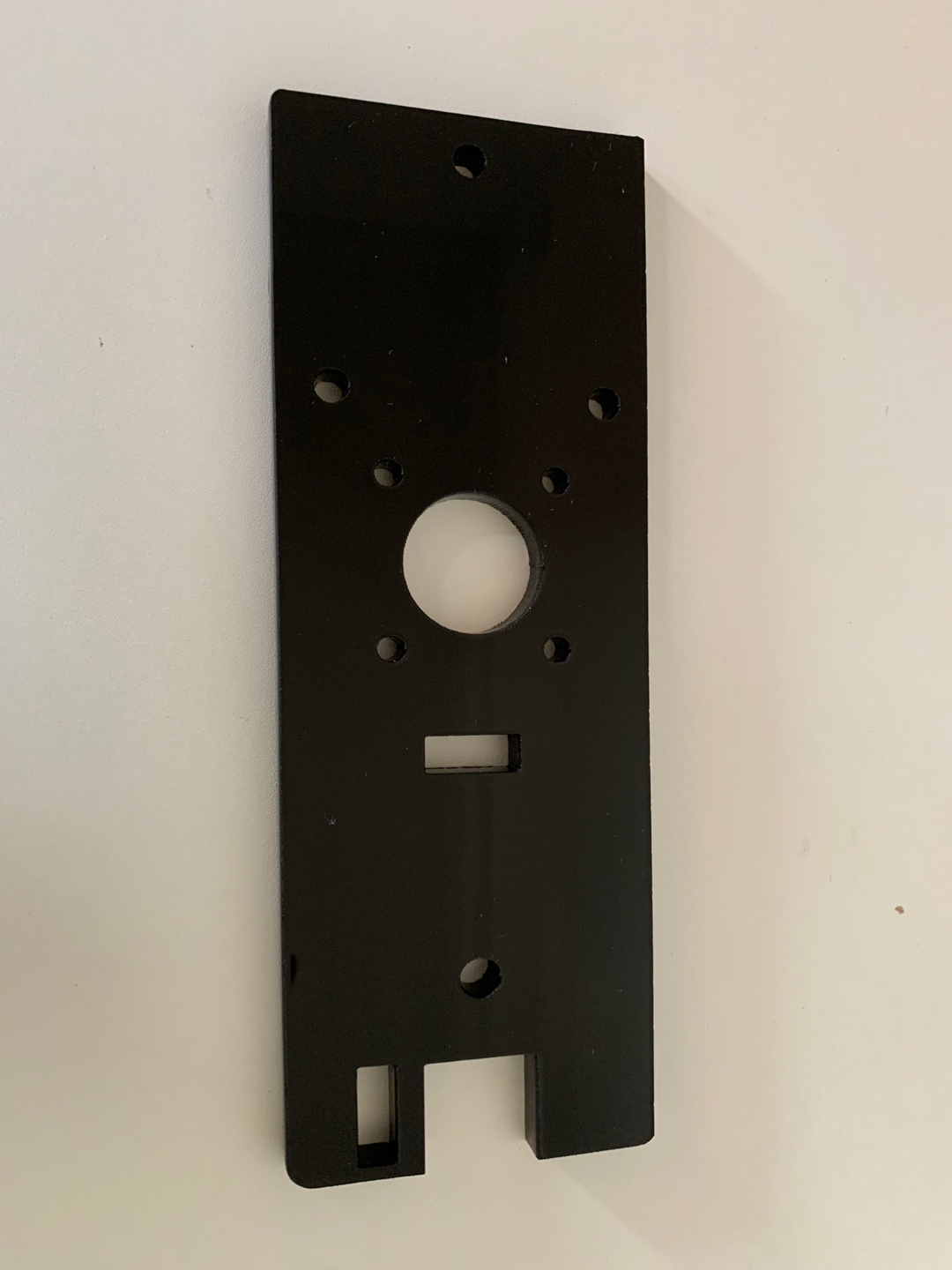

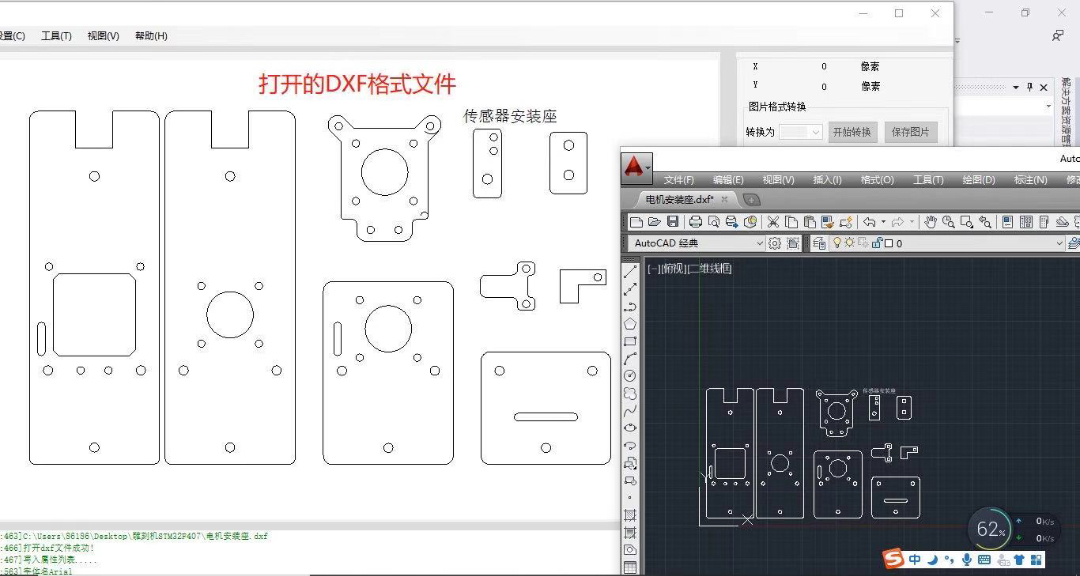

图形显示部分用了GDI+的双缓冲技术。重点看坐标系转换：

Matrix transform = new Matrix();
transform.Translate(panel.Width/2, panel.Height/2); // 中心点归零
transform.Scale(zoomLevel, zoomLevel);
transform.Translate(-drawOffset.X, -drawOffset.Y);

e.Graphics.Transform = transform;
e.Graphics.DrawLines(Pens.Red, pathPoints.ToArray());

这个变换矩阵实现了三大功能：居中显示、鼠标拖动和缩放。当zoomLevel大于1时，实际是在做矢量缩放，不会出现马赛克。

回原点功能最怕撞限位开关。看STM32的硬件中断处理：

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    if(GPIO_Pin == X_LIMIT_PIN){
        x_steps = 0; // 重置步数计数器
        motor_stop(X_AXIS);
    }
    // 类似处理Y轴...
}

这里有个细节：在回零过程中，当限位开关触发时，电机会立即停止并重置坐标。上位机会收到"Home_OK"的串口指令，同步更新界面坐标显示。

最后说个坑：Gcode文件预览时，千万别用TextBox直接加载大文件。我用了虚拟模式ListView：

listView.VirtualMode = true;
listView.RetrieveVirtualItem += (s, e) => {
    e.Item = new ListViewItem(gcodeLines[e.ItemIndex]);
};

这样即使加载10万行Gcode，内存占用也不会爆炸。配上行号着色，看起来和专业CAM软件没啥两样。

这套系统最妙的是通信协议——直接用的ASCII字符串加CRC校验，用串口调试助手都能手动控制机器。想要源码的可以直接拿去用，已经处理好了激光PWM同步问题，接上MOS管就能驱动CO2激光管。
