GNSS定位导航的主要系统有4个，分别是美国的GPS、俄罗斯的GLONASS、欧盟的伽利略和咱们中国的北斗系统，各家的具体频率略有差别，而且同一个系统也有高低频段，以GPS为例，分为L1、L2、L5三个频段，如下图所示：

频段划分

在这里插入图片描述

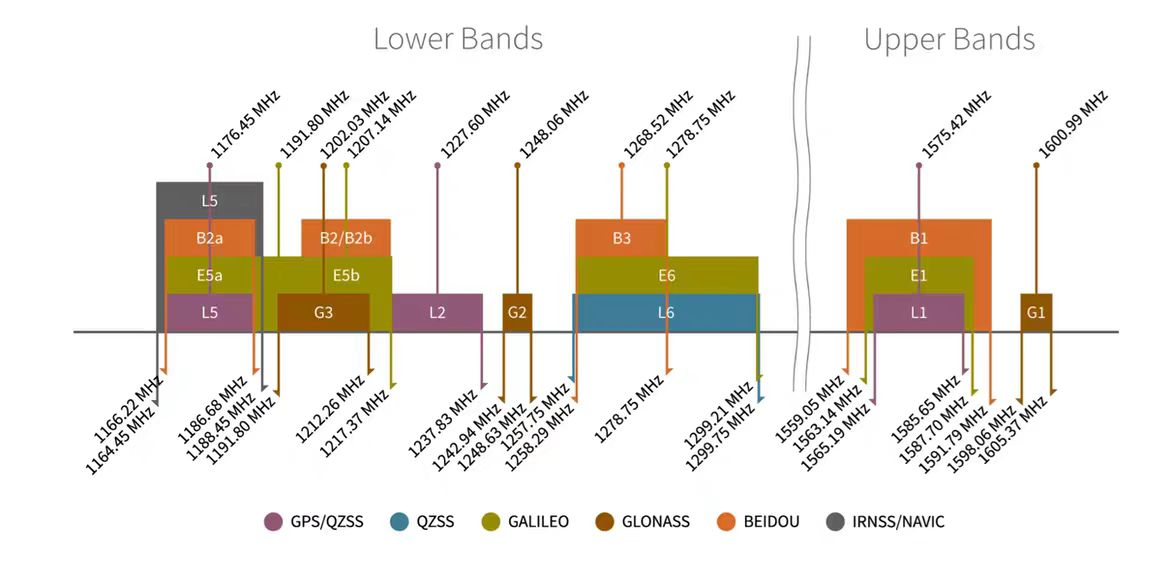

图1：GNSS频段分布[1]

频谱形状

不仅如此编码方式不同所呈现的频谱也不一样，GPS L1与伽利略E1中心频率相同，但是呈现的频谱形状则完全不同，如下图所示：

在这里插入图片描述

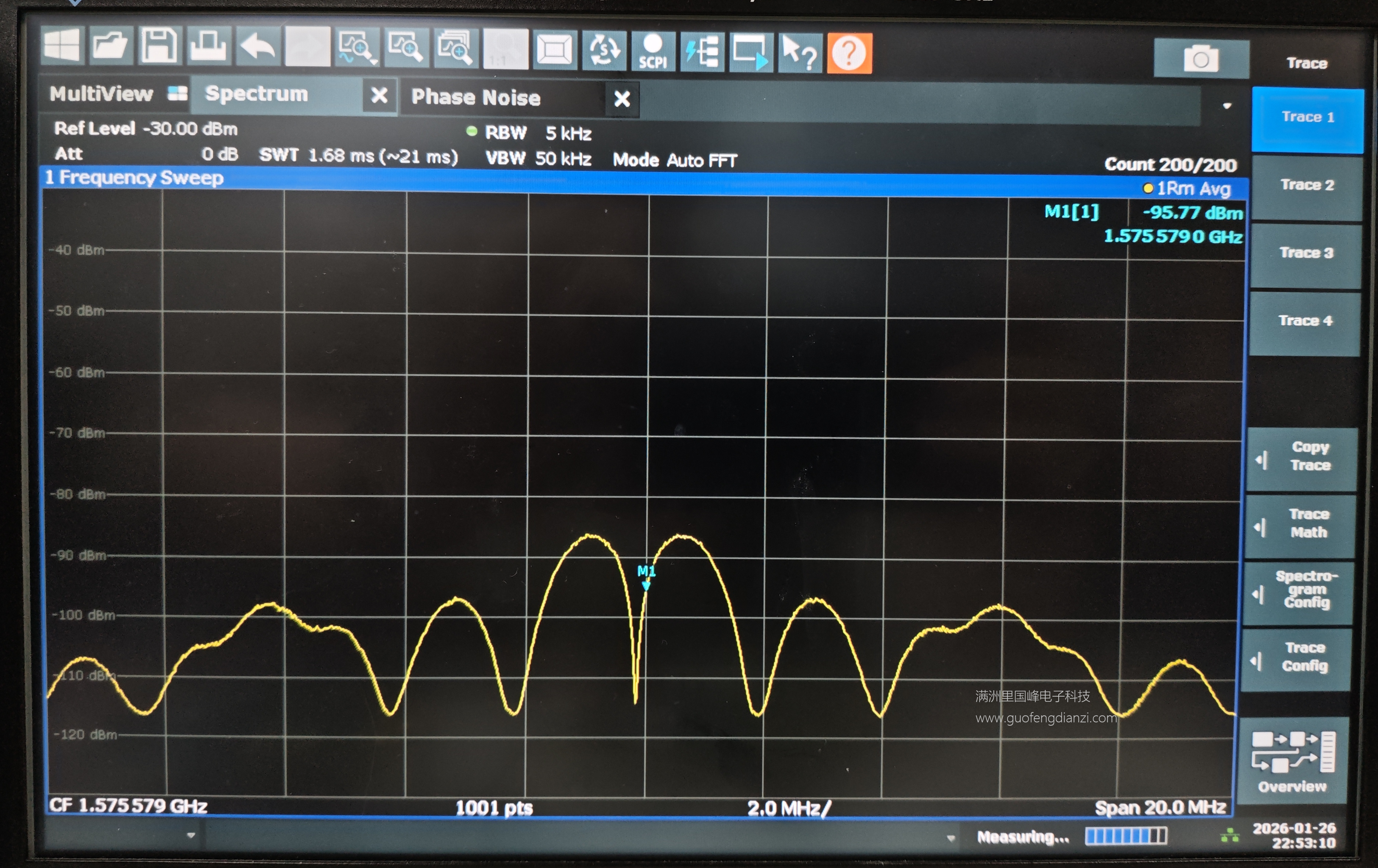

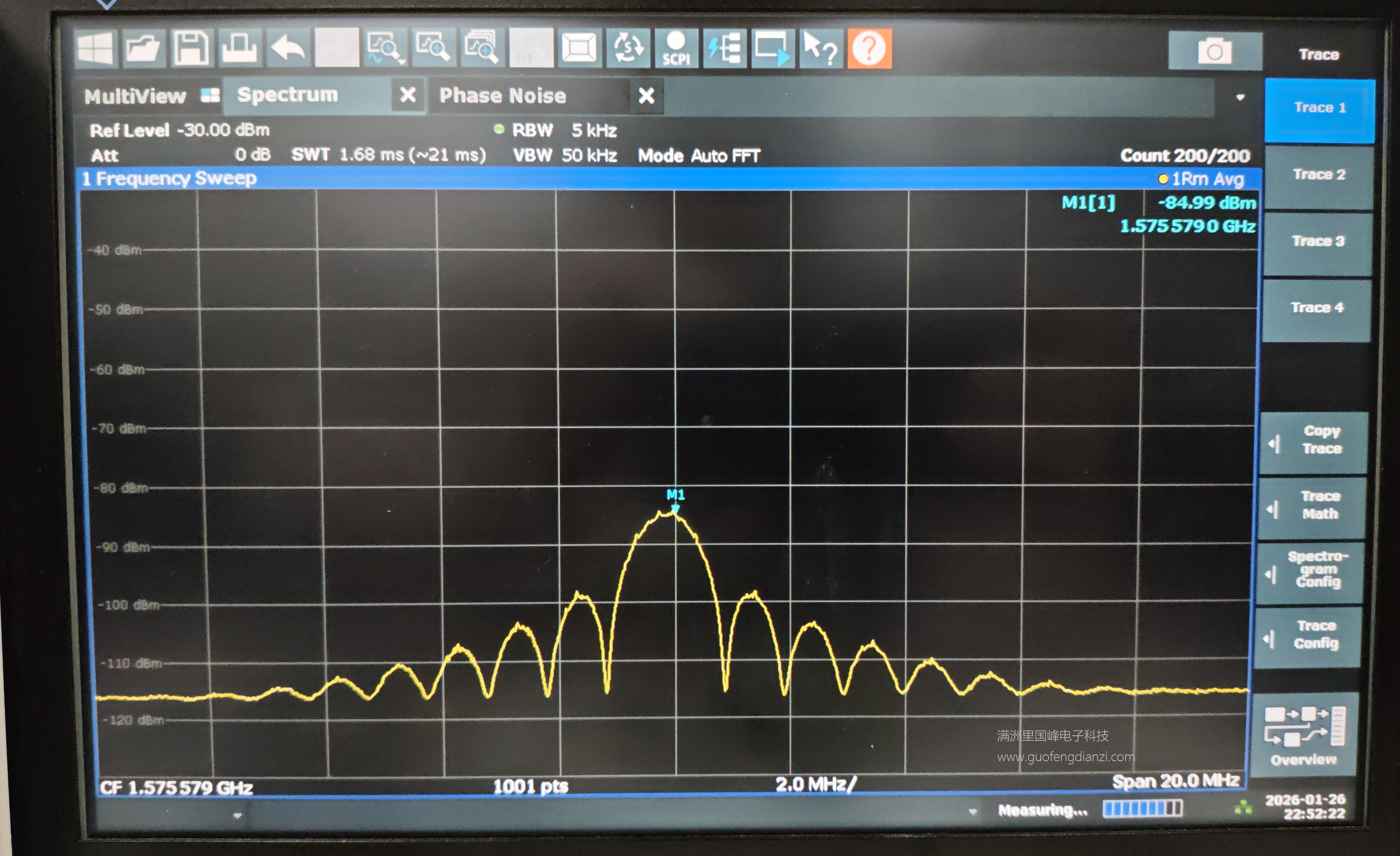

图2：GPS L1 频谱图

在这里插入图片描述

图3：伽利略E1 频谱图

除此之外，其他各个频段的频谱图，我们也做了相应的实测：

在这里插入图片描述

图4：北斗B1c 频谱图
![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/e5a2f35ccc464f1ab018de9103184e8a.png#pic_center)

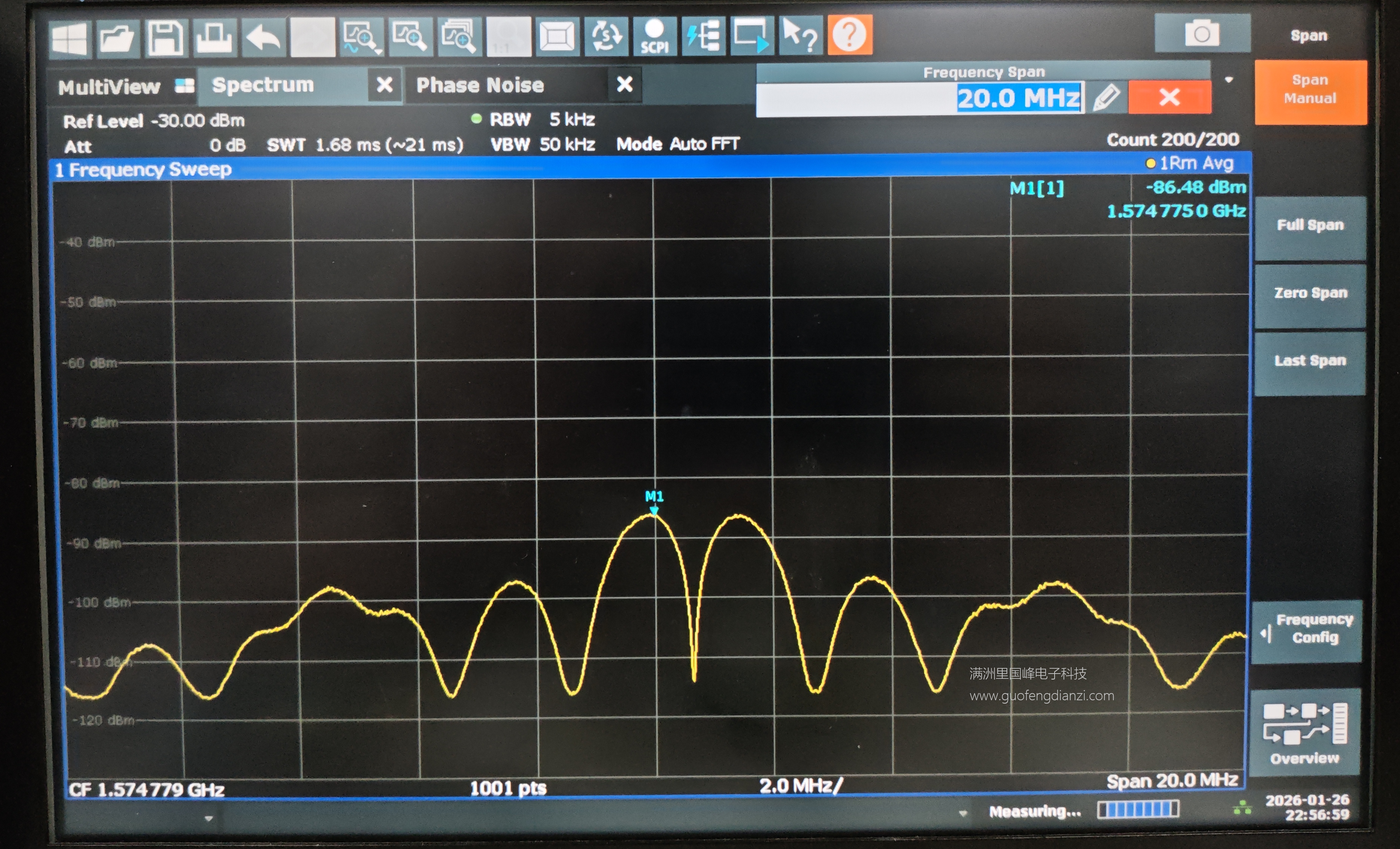

图5：北斗B1i 频谱图

在这里插入图片描述

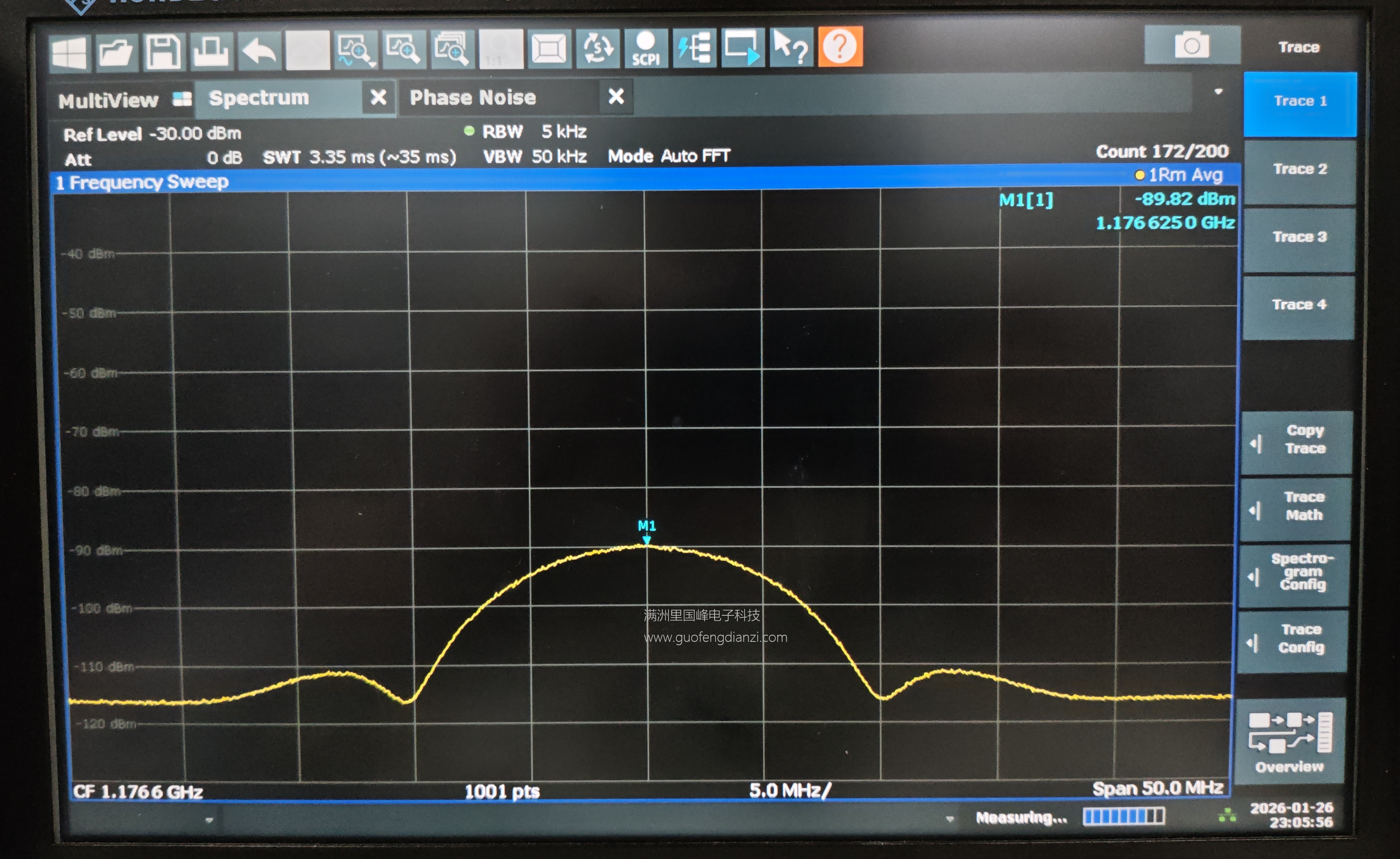

图6：北斗B2a 频谱图
![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/1659e3346e17414b94829eff34b7e051.png#pic_center)
图7：北斗B3i 频谱图

在这里插入图片描述

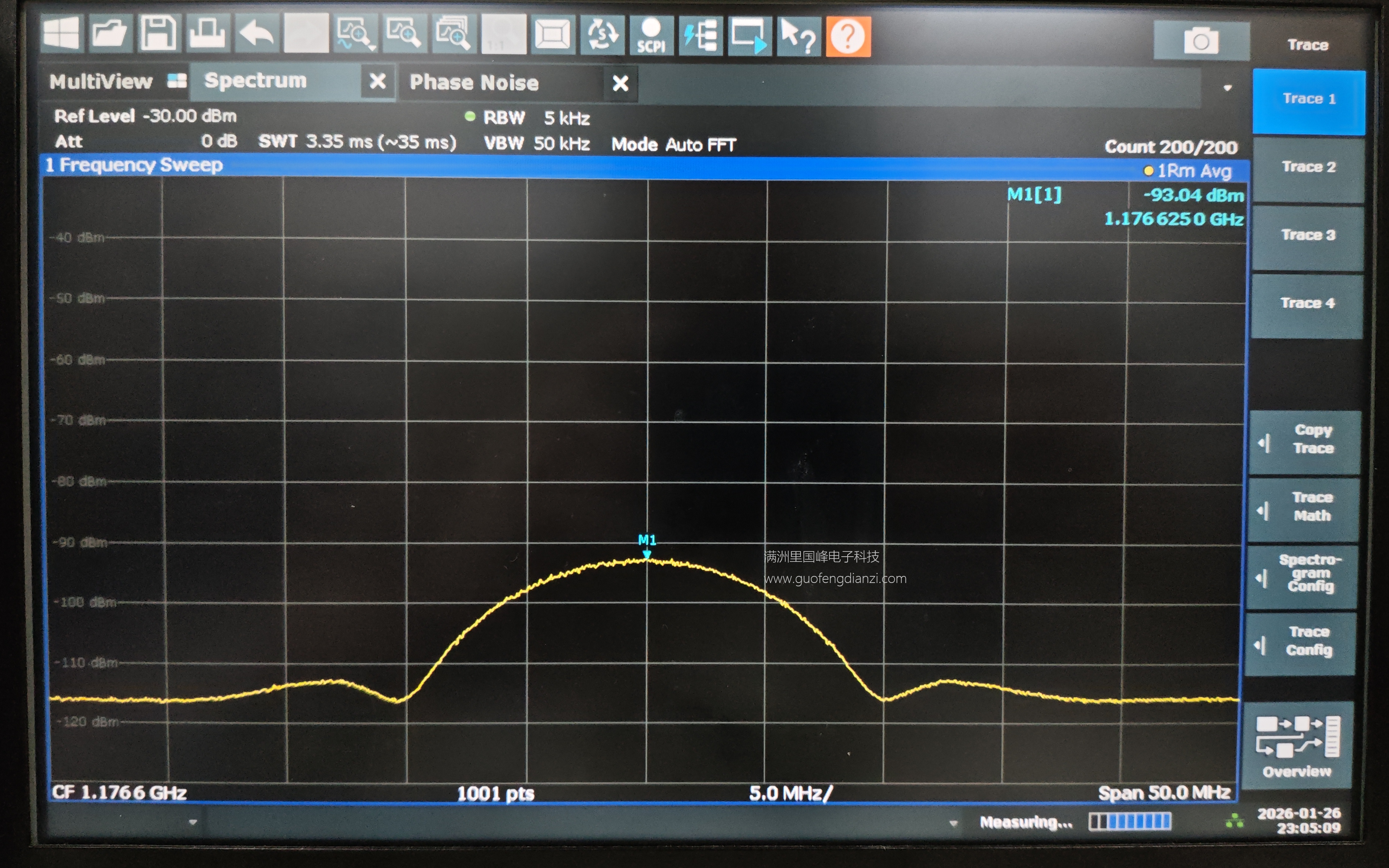

图8：伽利略E5a频谱图

在这里插入图片描述

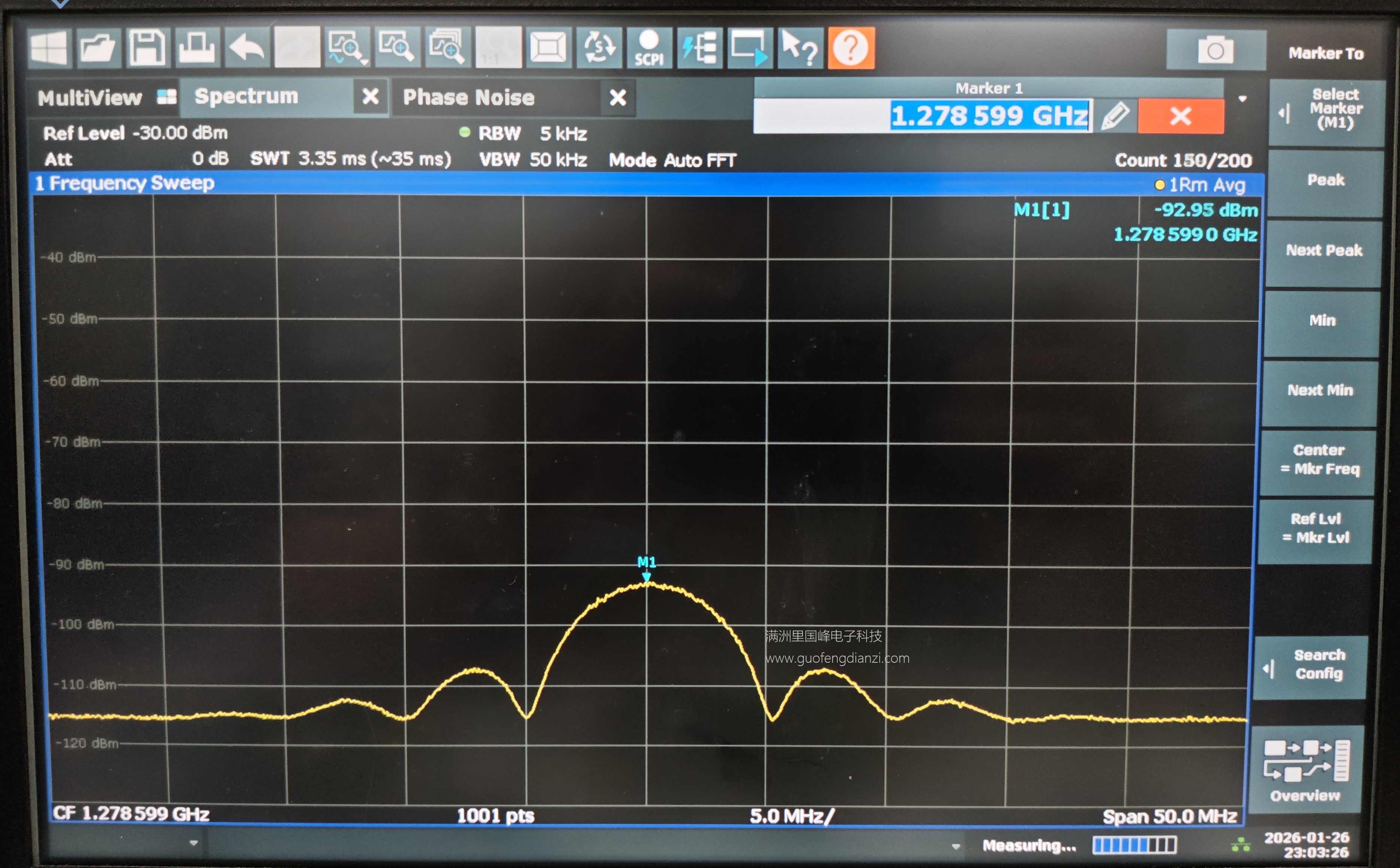

图9：伽利略E6频谱图

在这里插入图片描述

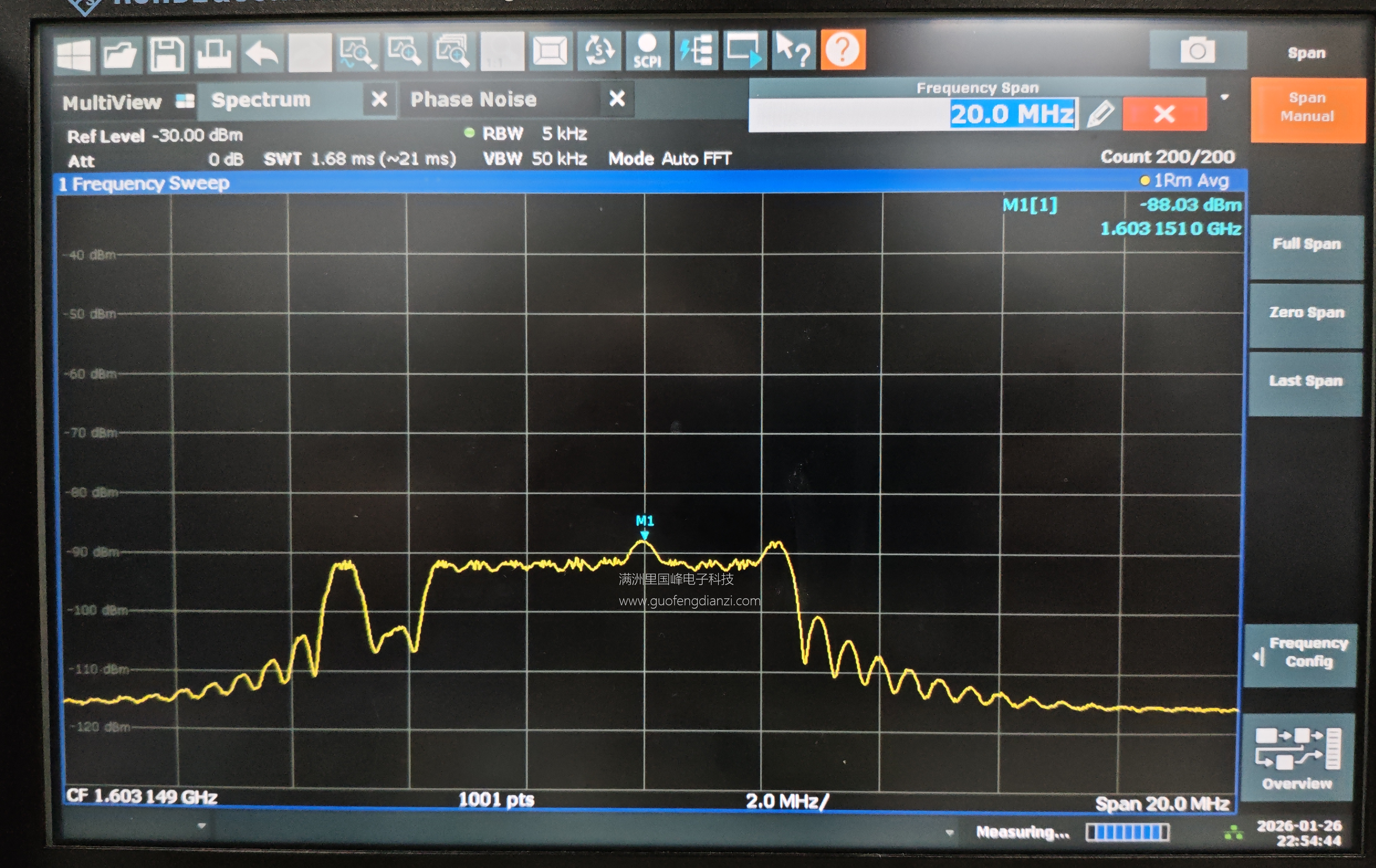

图10：GLONASS G1频谱图
![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/225305dc684b4f62bb0973db963d8c6d.png#pic_center)
图11：GPS L5频谱图

如此众多的频段分布，对于LNA的选择有不同的方式，可以选用多颗窄带的LNA，也可以使用一个宽带LNA，如下图所示：
在这里插入图片描述

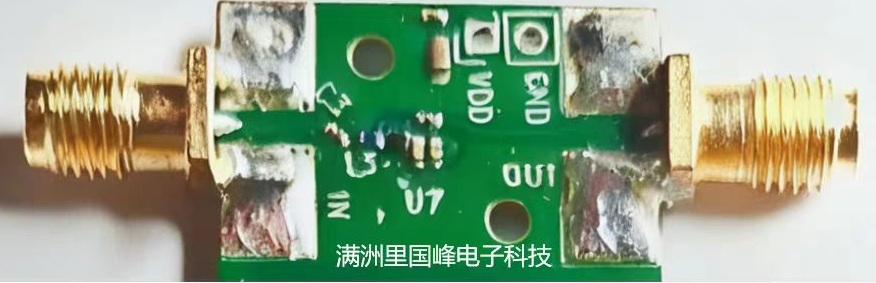

图12：宽带LNA [2]

在这里插入图片描述

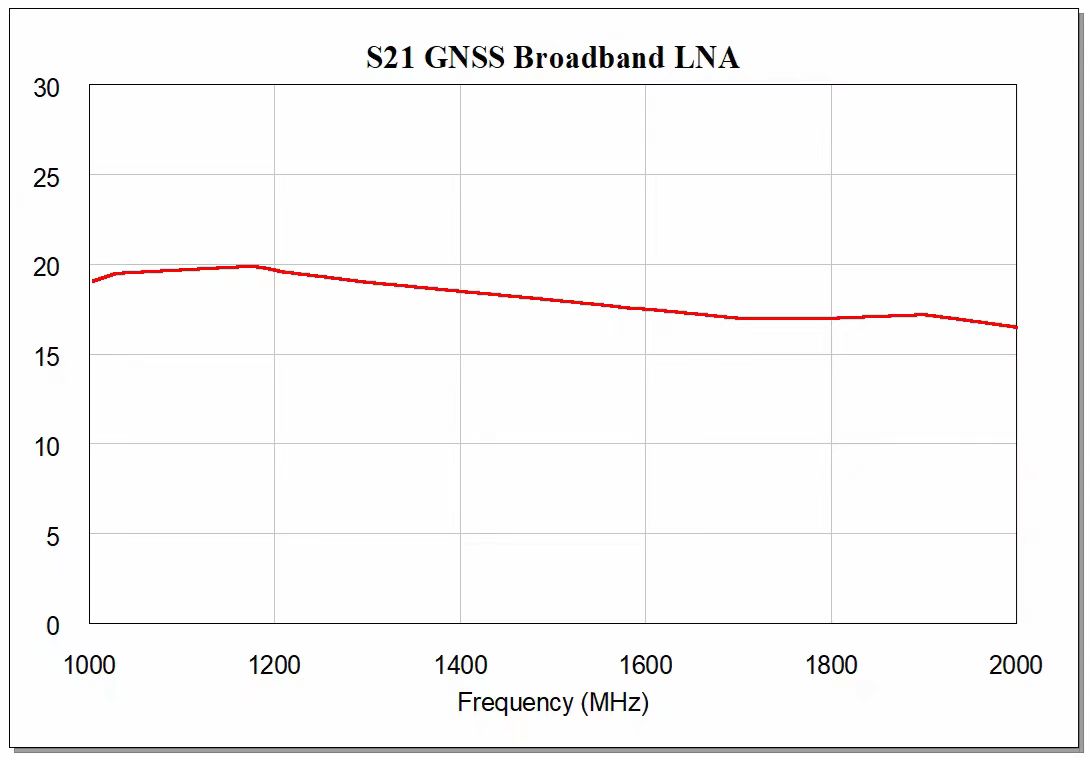

图13：宽带LNA的增益

在这里插入图片描述

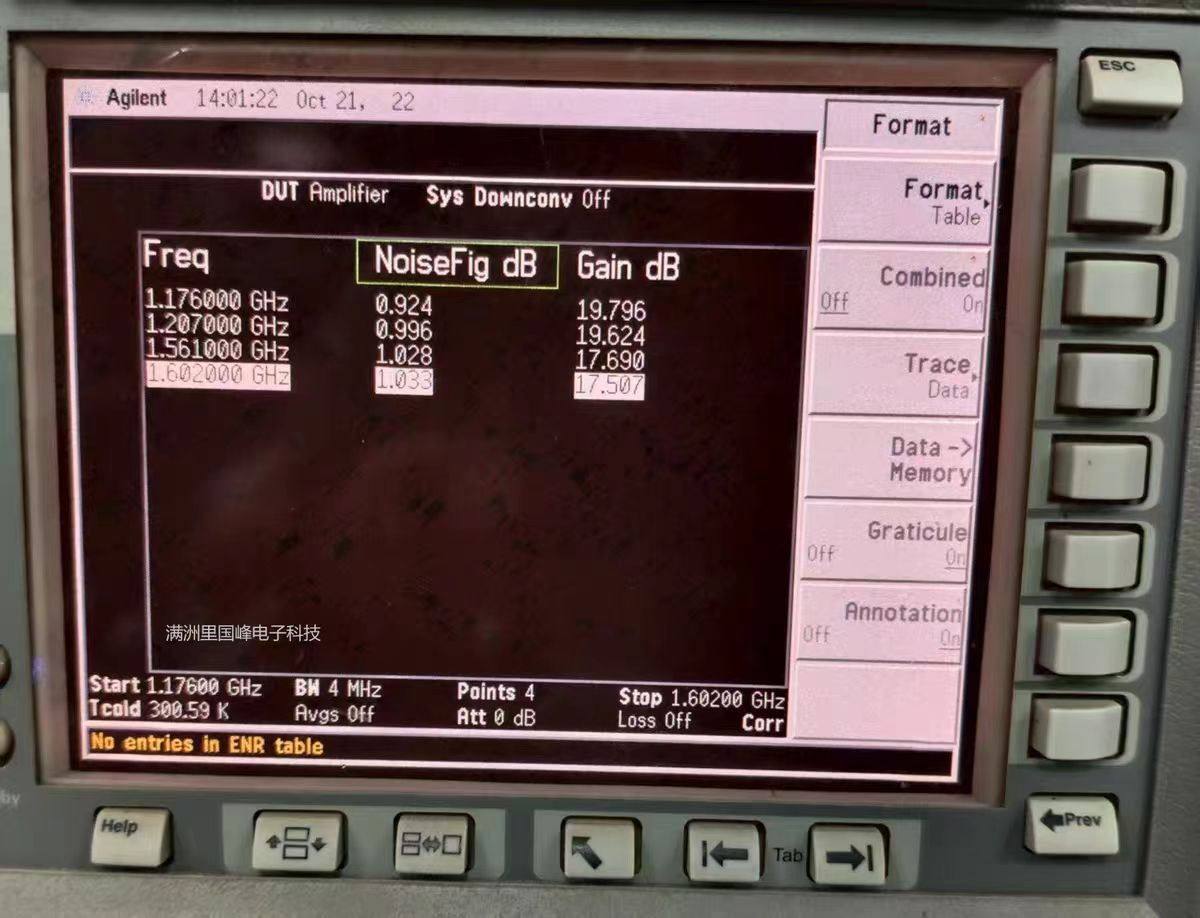

图14：宽带LNA的噪声系数

[1] 摘自英飞凌application note
[2] https://e.tb.cn/h.iYPK54aUIPEXl7i?tk=0C0tUsZu2fH CZ028 「宽带L1 L5 GNSS LNA GPS LNA 北斗低噪声放大器 覆盖所有频段」

作者：潇洒的电磁波（专业：射频芯片设计、雷达系统、嵌入式。欢迎大家项目合作交流。）
Wechat：GuoFengDianZi
