前言：在企业无线网络部署中，华为AC（无线控制器）与AP（无线接入点）的直连式组网因配置简单、管理便捷、延迟低，成为中小型企业的首选方案。 本文以华为AC6005,AC6605与AP4030,AP4050为例，详细讲解基于Web界面的直连式配置全过程，包含组网规划、前期准备、分步配置、验证测试及常见故障排查，全程实操可落地，适合网络工程师入门及日常运维参考。

核心说明：直连式组网即AC与AP通过网线直接连接（无需中间交换机），AC作为DHCP服务器为AP和终端（STA）分配IP地址，业务数据采用隧道转发模式（所有业务数据通过CAPWAP隧道回传至AC，由AC统一转发），可实现更精细的业务管控、流量统计和安全审计，适用于对网络管理要求较高的场景，如小型办公区、会议室、小型门店等。

一、组网概述与核心规划

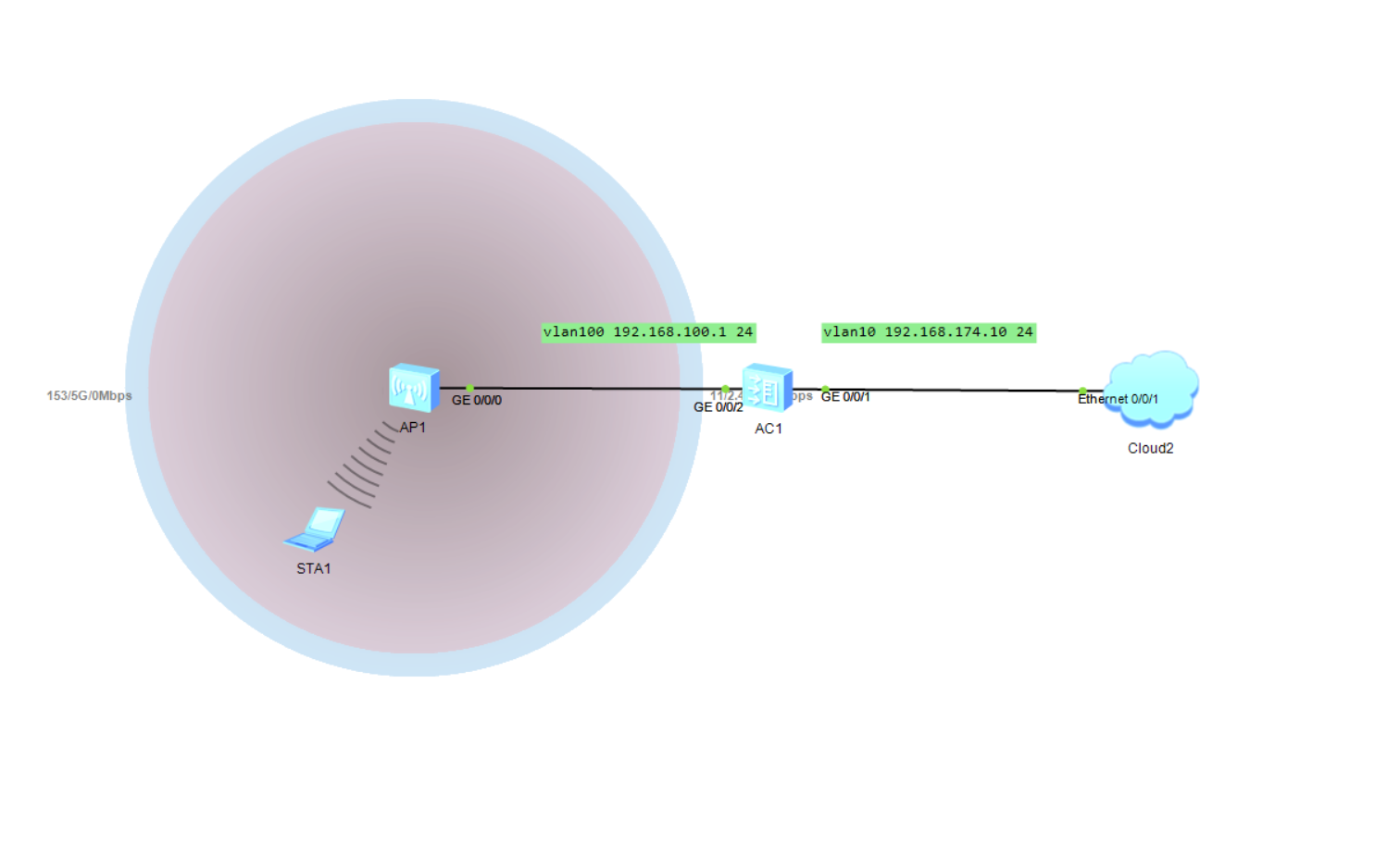

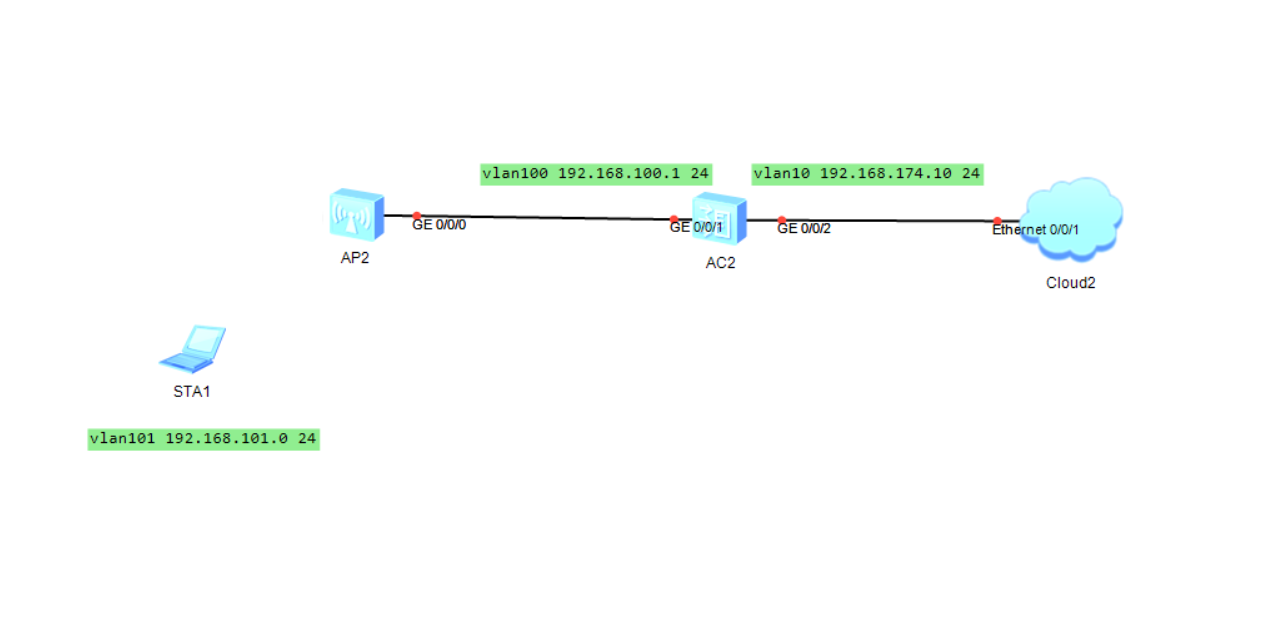

1.组网拓扑（直连二层组网）

拓扑优势：无需额外部署交换机，减少设备成本；AP与AC直接建立CAPWAP隧道，管理流量、业务流量均通过隧道传输，便于AC统一管控；隧道转发模式下，AC可对终端流量进行集中审计、限速、访问控制，提升网络安全性。

2.核心数据规划（必看，避免配置混乱）

AP管理VLAN	VLAN 100，网段192.168.10.0/24	用于AC与AP之间的管理通信，AP获取此网段IP
STA业务VLAN	VLAN 101，网段192.168.101.0/24	用于终端（手机、电脑）接入的业务网段，隧道模式下业务流量回传至AC后，由AC转发至业务网段
AC源接口IP	VLANIF 100：192.168.100.1/24	AC与AP建立CAPWAP隧道的源IP，必须与AP三层可达，隧道模式下业务流量也以此为隧道端点
DHCP服务器	AC作为DHCP服务器	为AP分配192.168.100.2~254/24，为STA分配192.168.101.2~254/24（隧道模式下，STA IP由AC的DHCP统一分配）

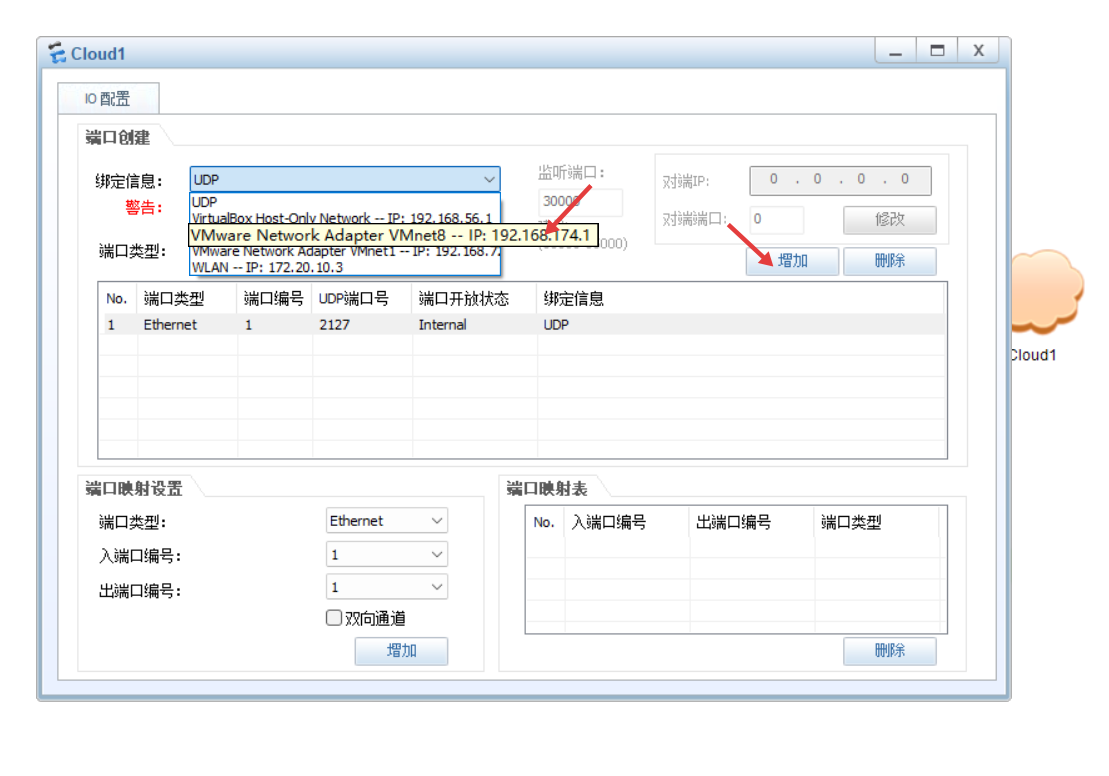

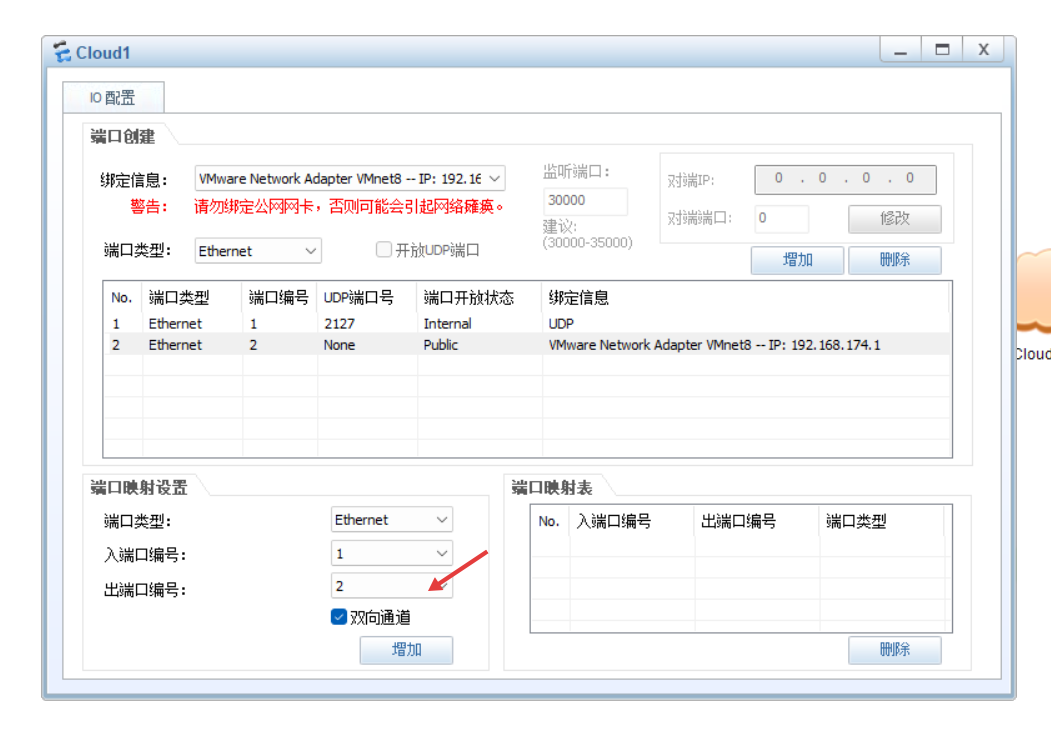

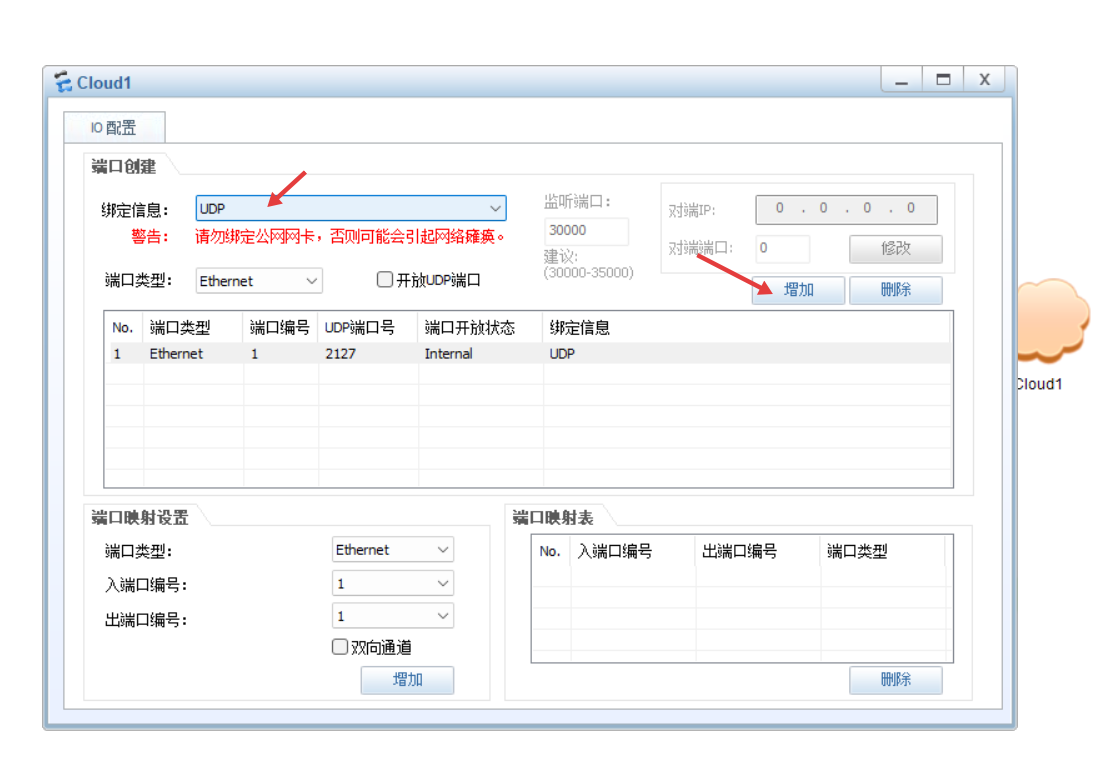

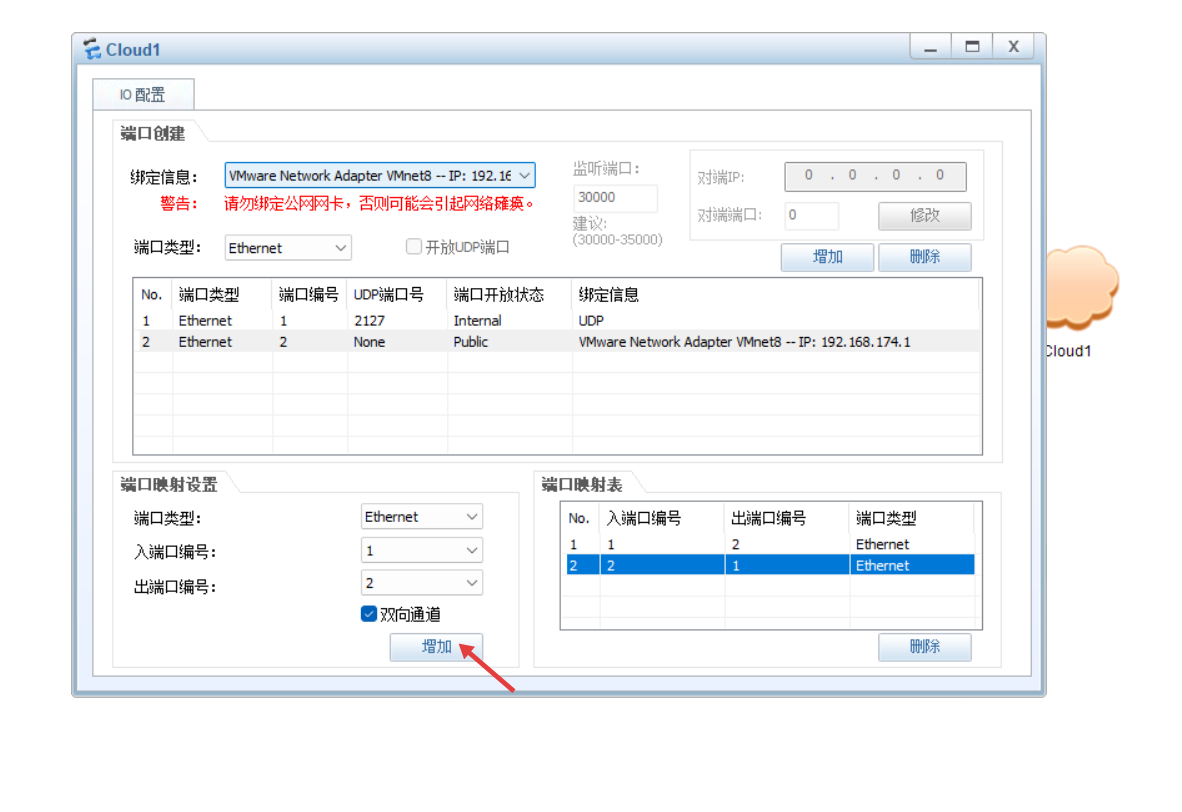

Cloud配置

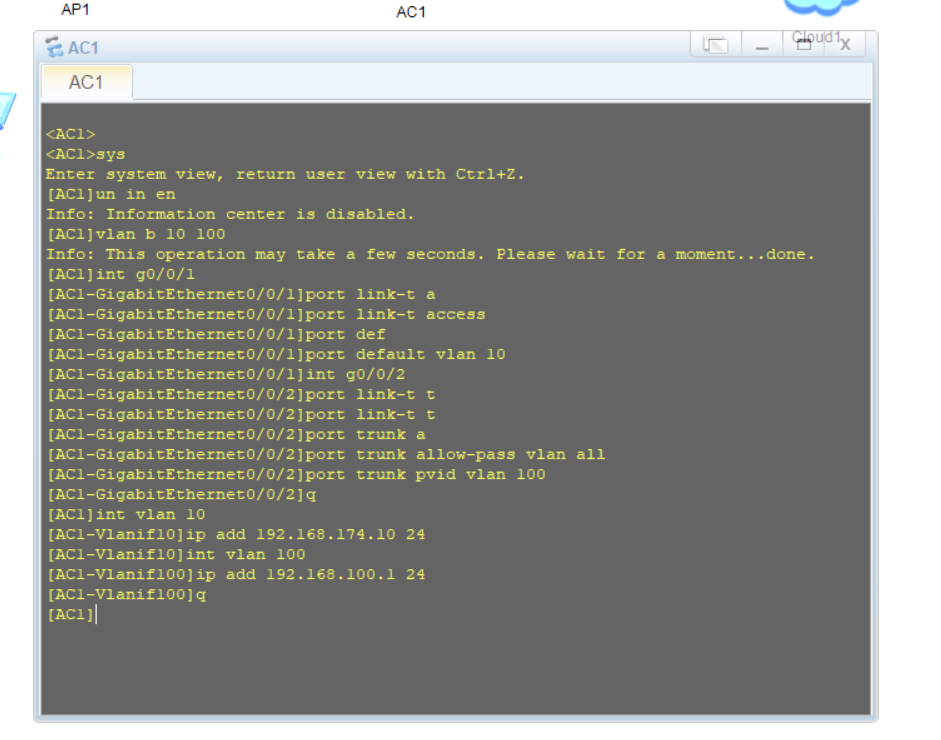

配置AC串口

二、AC Web界面直连式配置步骤（核心环节，隧道模式）

本章节全程基于AC Web界面操作，无需复杂命令行，适合新手。配置逻辑：初始化AC → 配置VLAN与DHCP → 配置AP上线 → 配置无线业务（隧道模式） → 下发配置验证。

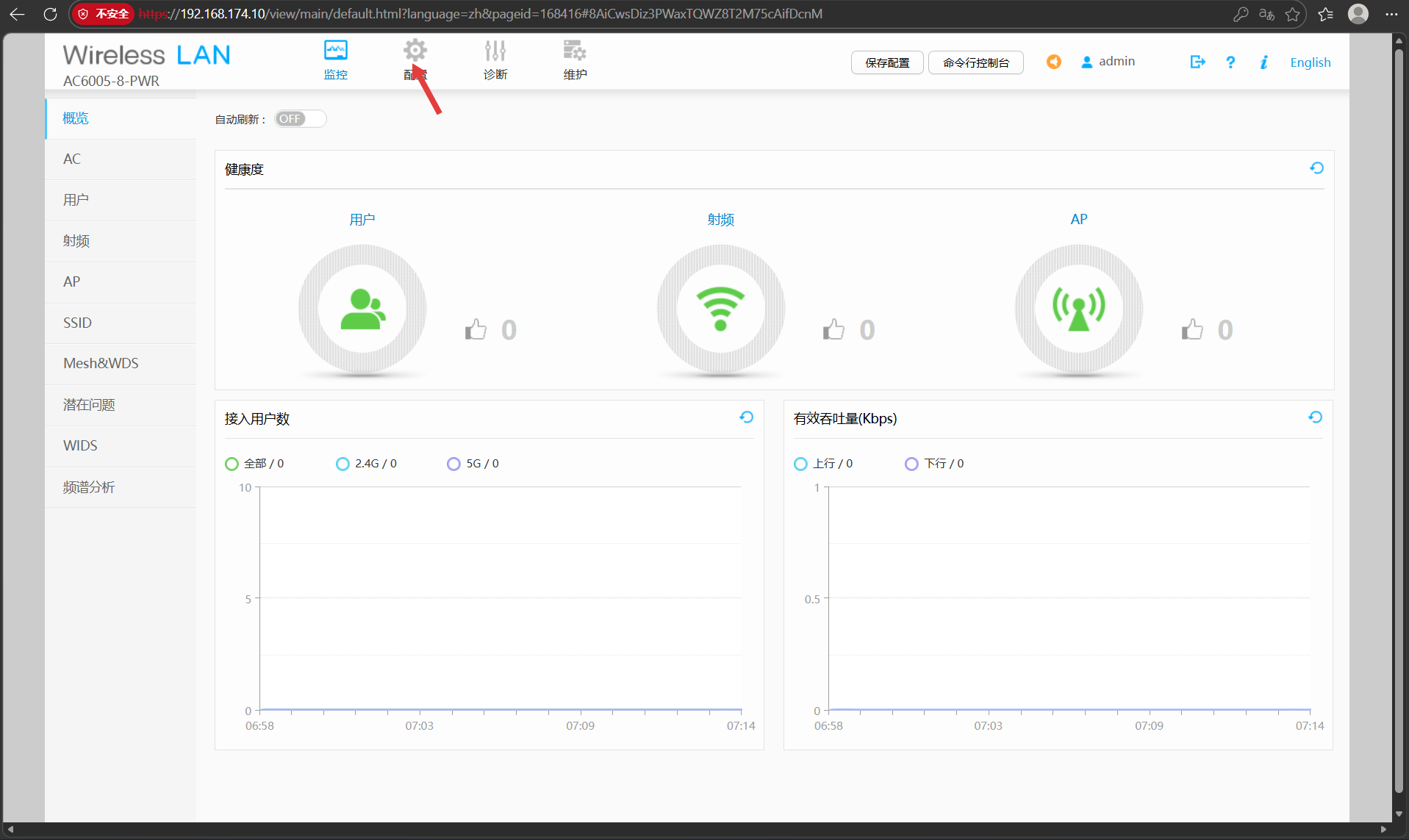

1.登录AC Web管理界面

Cloud与AC连接 ，Cloud网卡与物理机一致，作者IP设为192.168.174.1/24，子网掩码 255.255.255.0 ，给AC设IP192.168.174.10/24  , 子网掩码255.255.255.0  , 连接物理机(上面配置AC串口已配置)

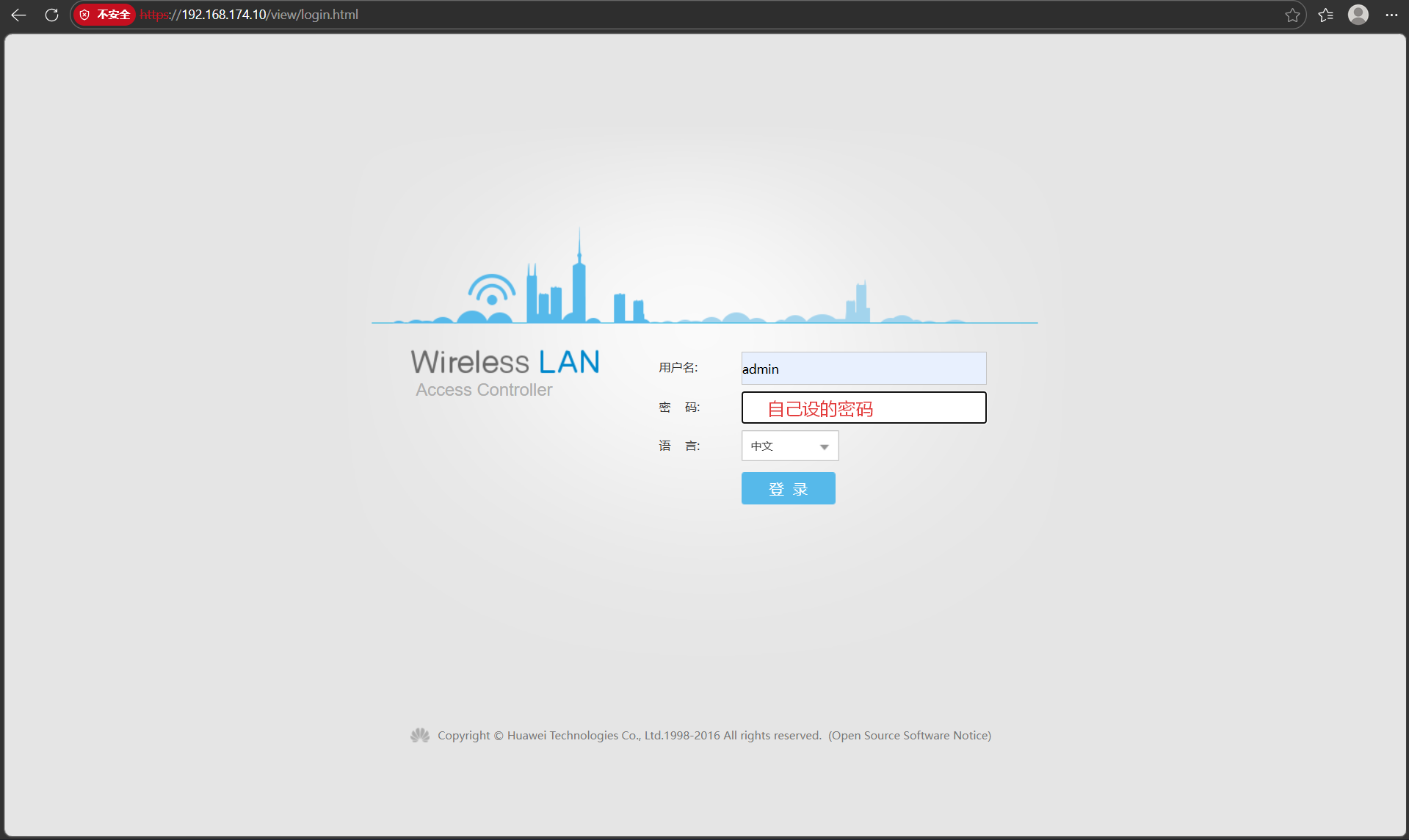

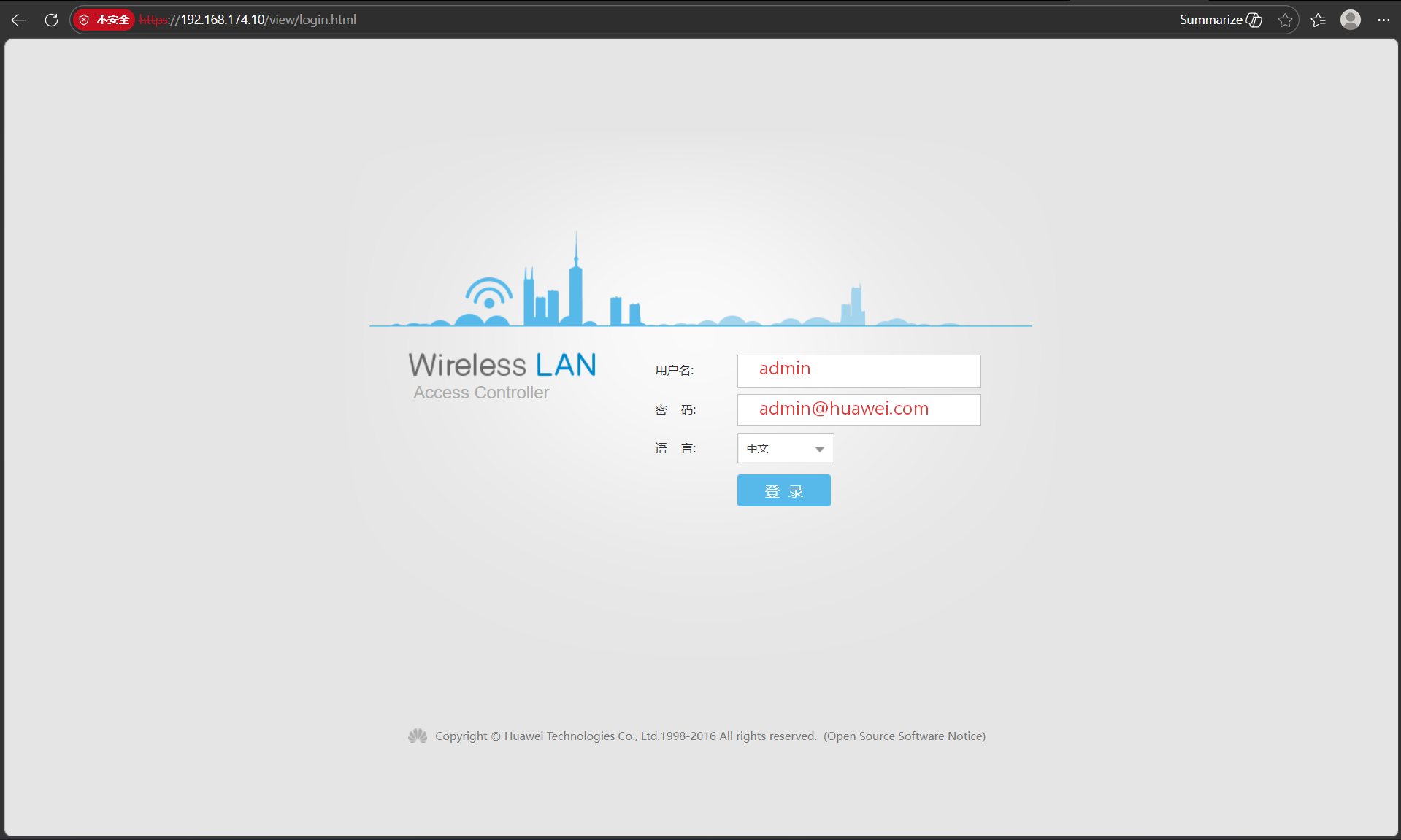

打开浏览器，输入AC的Web登录地址：https://192.168.174.10（HTTPS默认端口443，若端口修改需加上端口号）

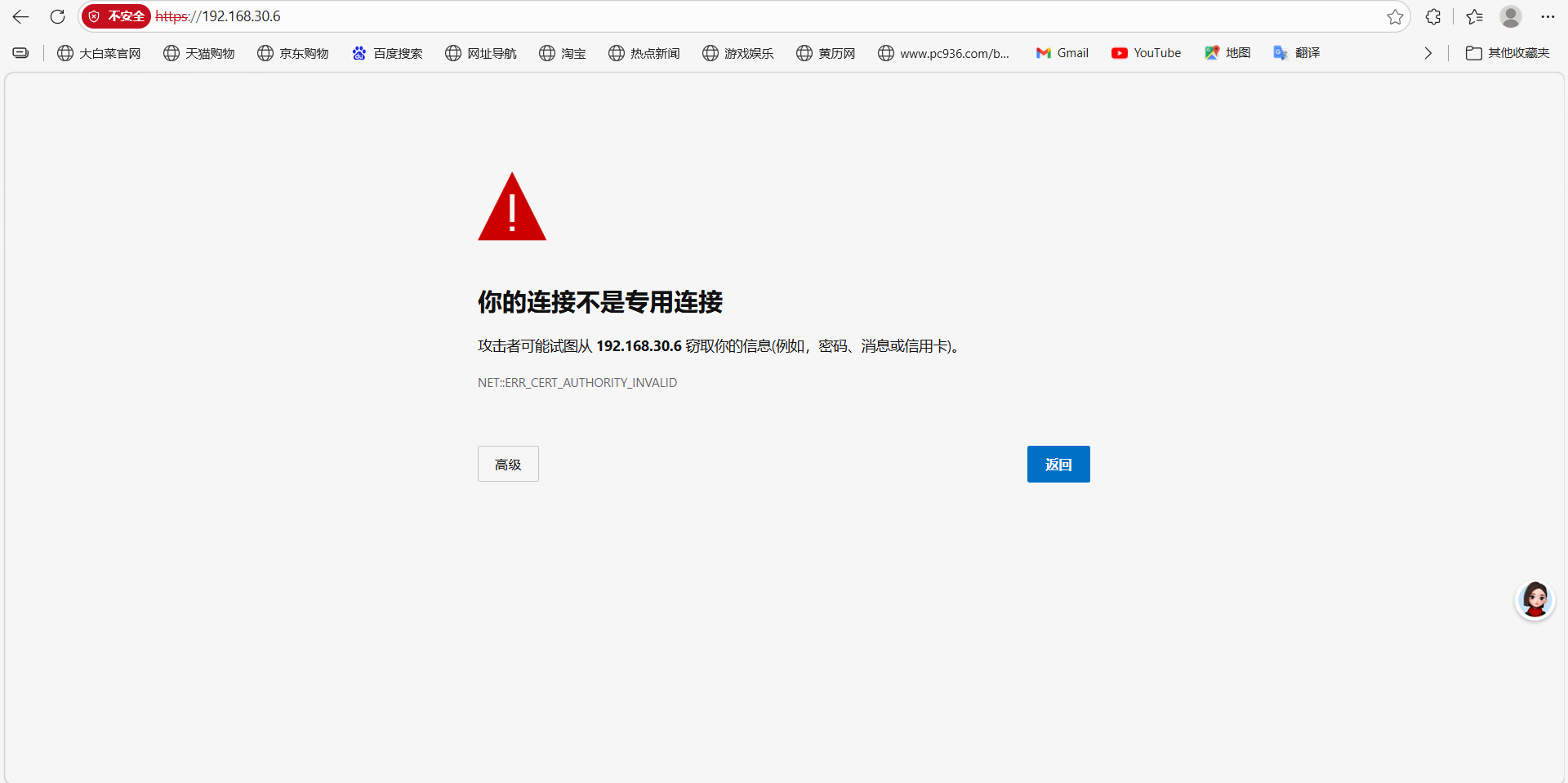

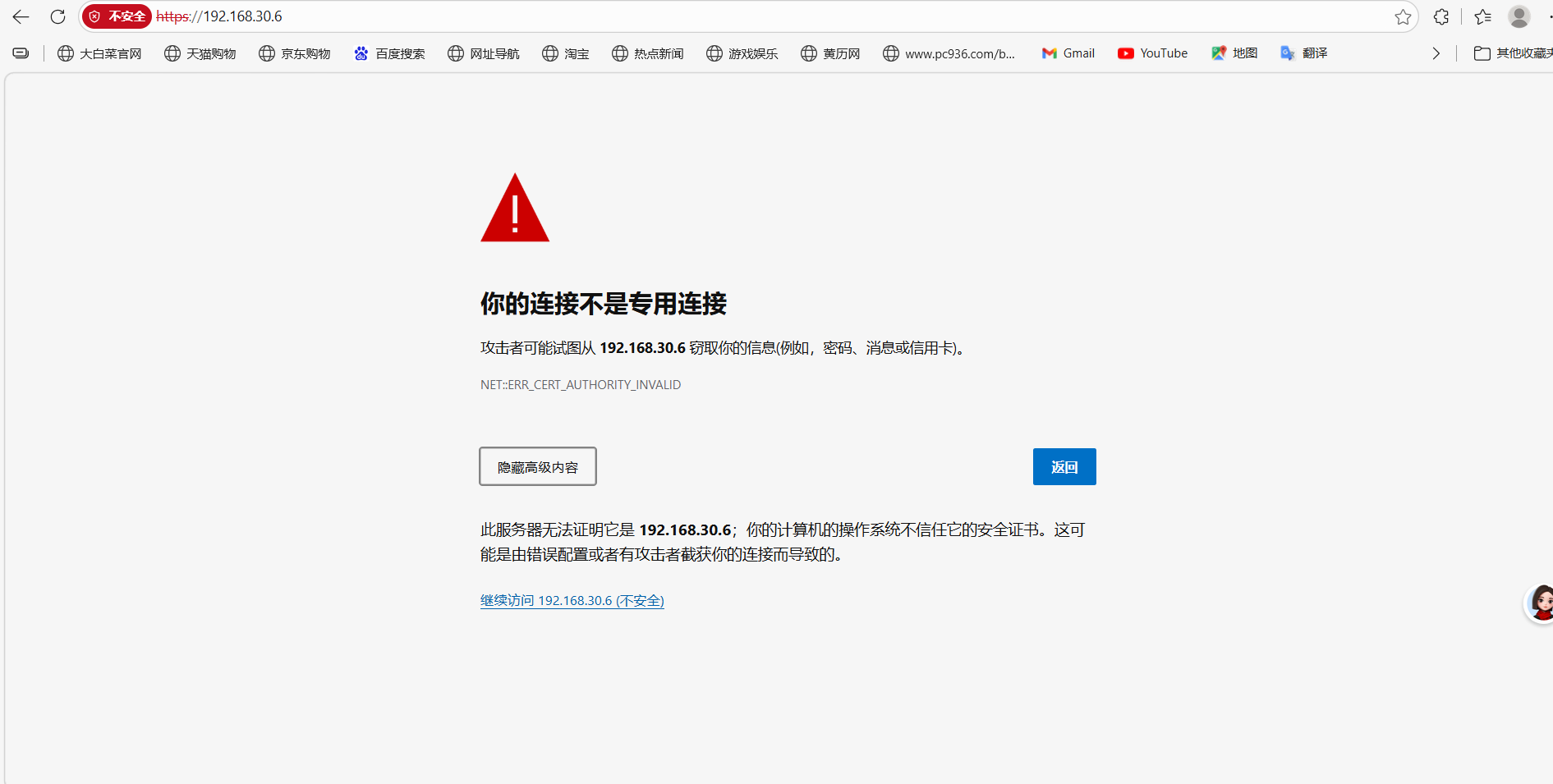

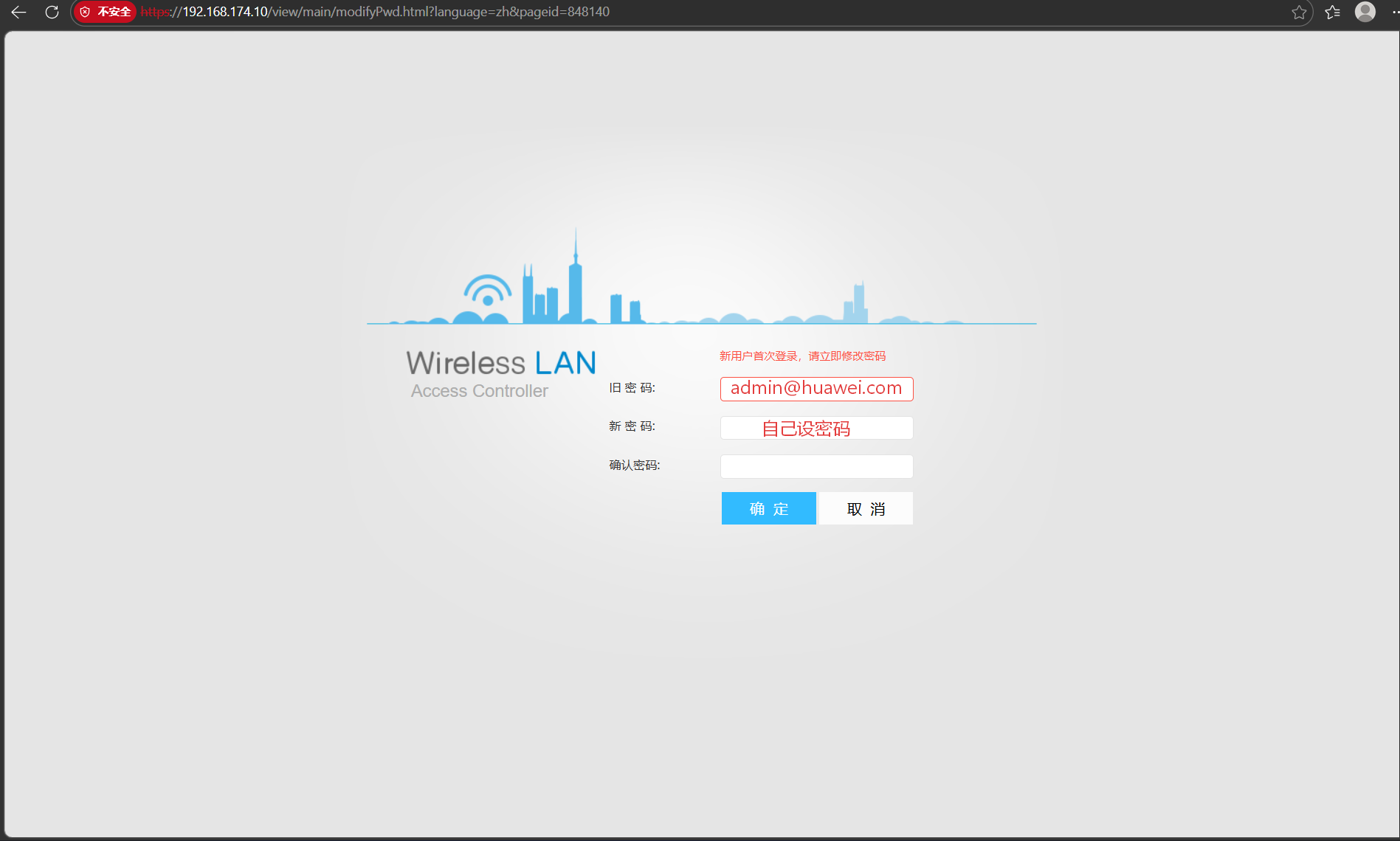

首次登录会提示证书不安全，点击“高级”→“继续访问”，进入登录页面

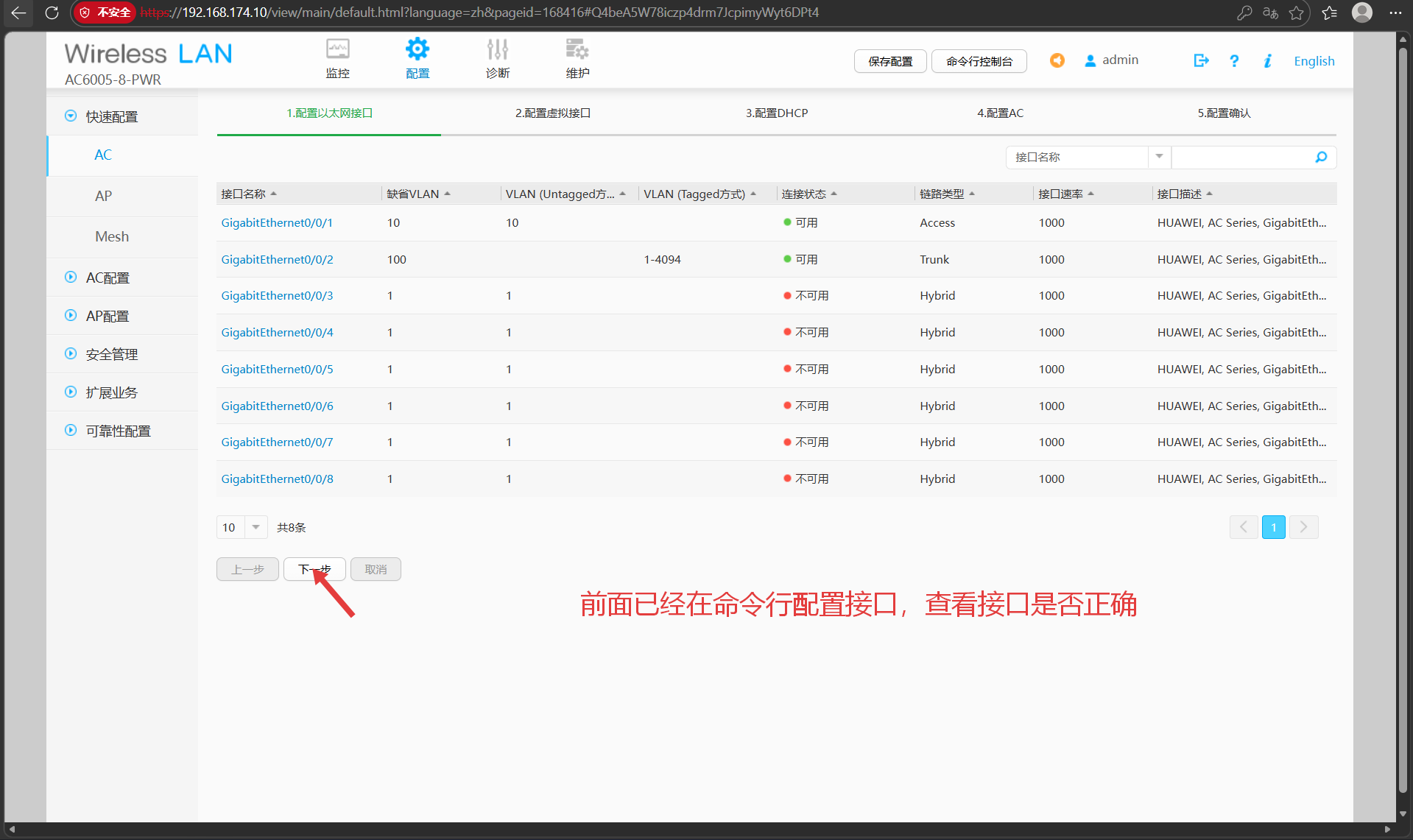

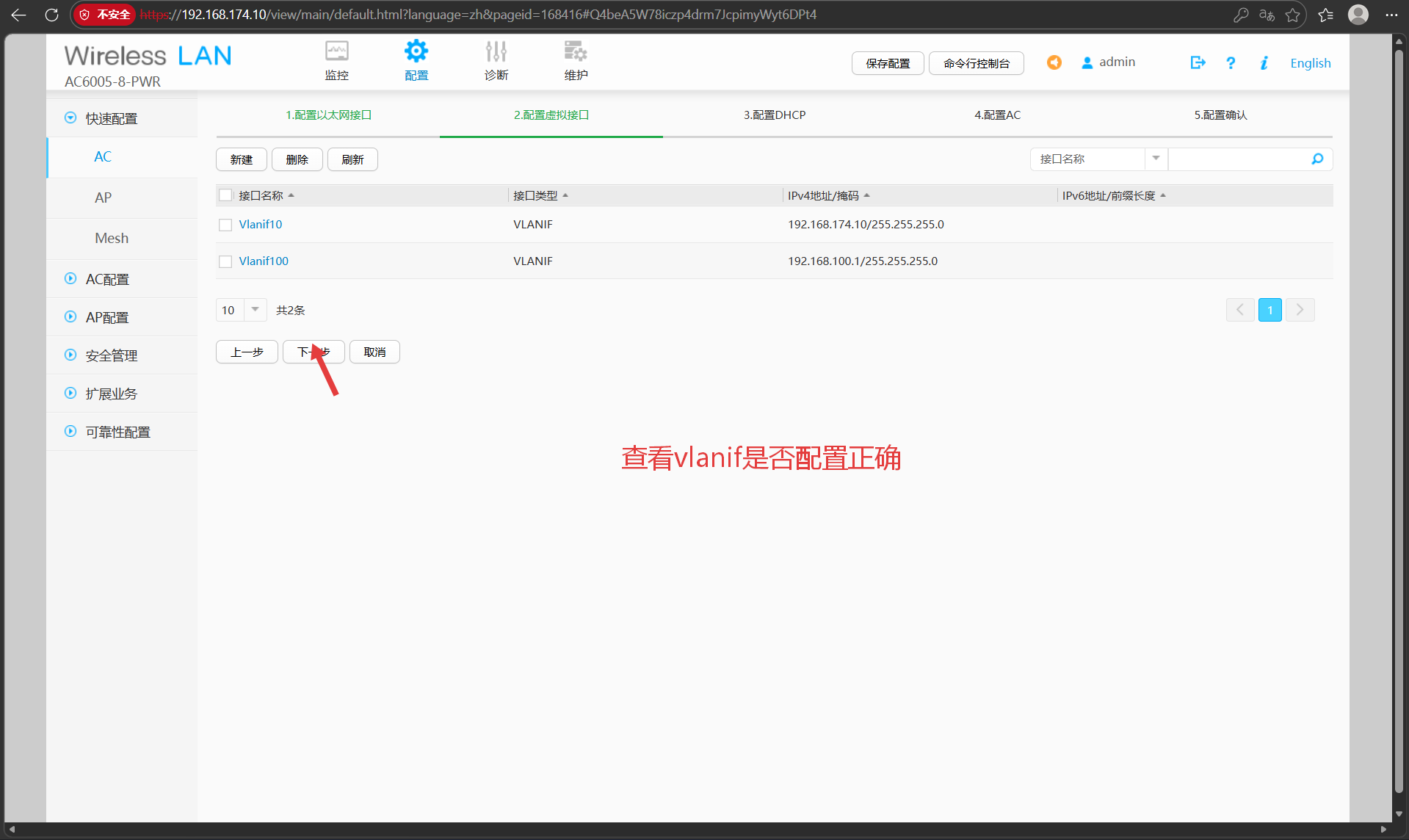

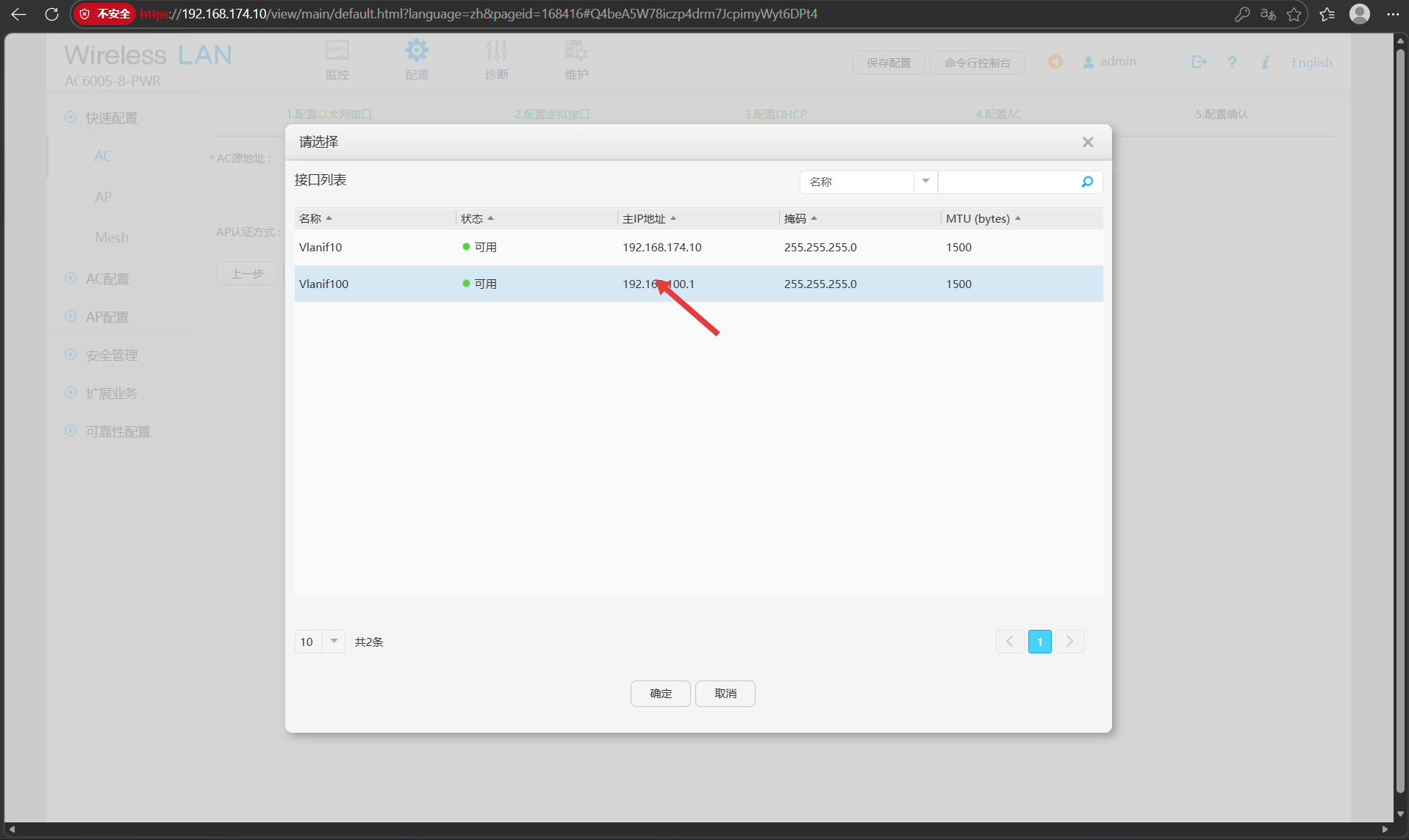

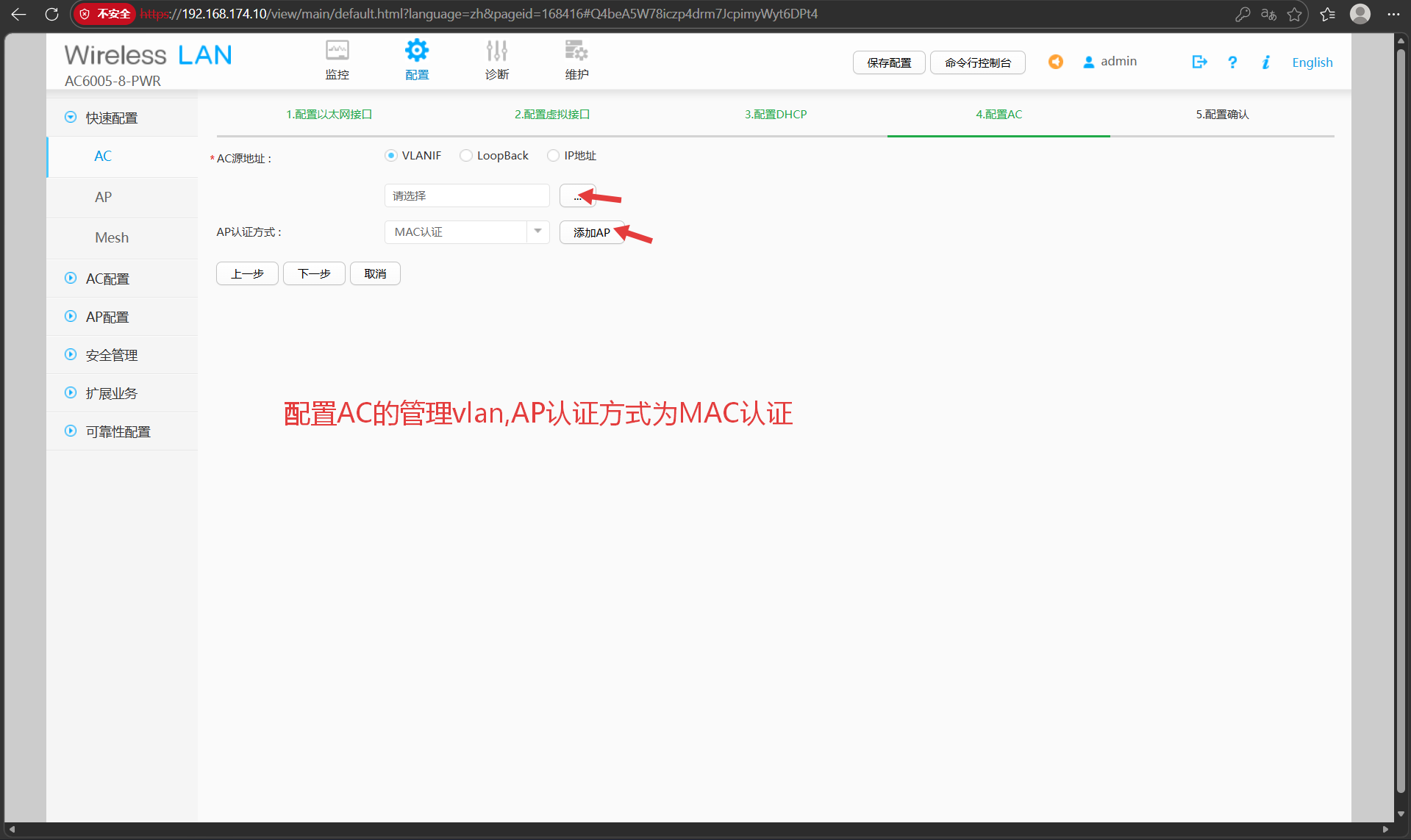

2.web界面配置AC

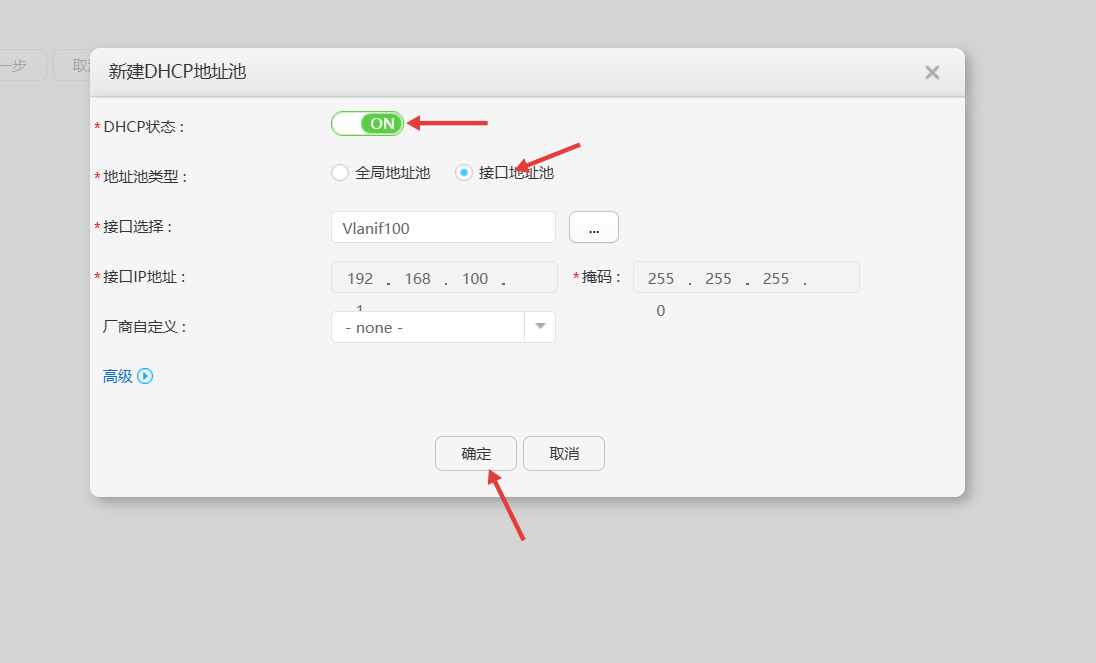

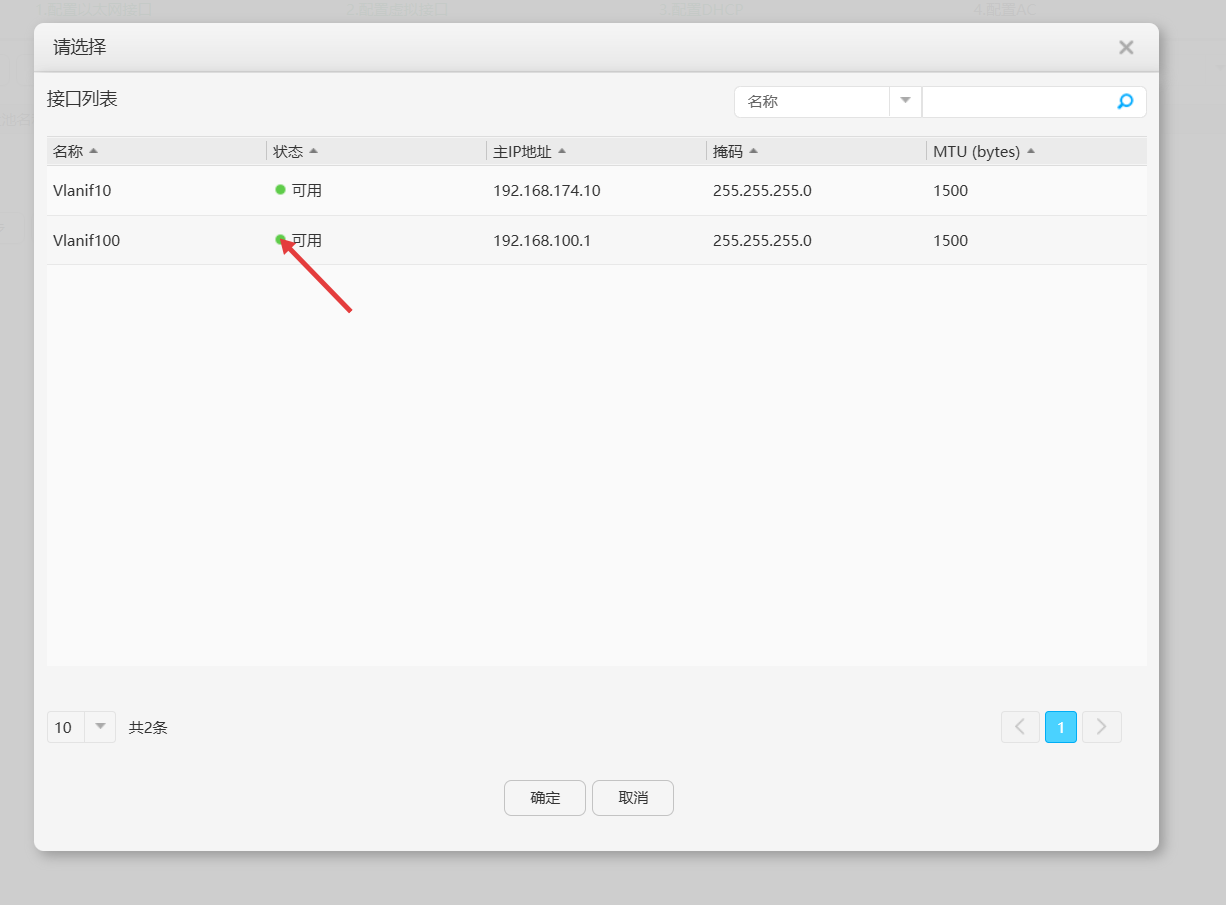

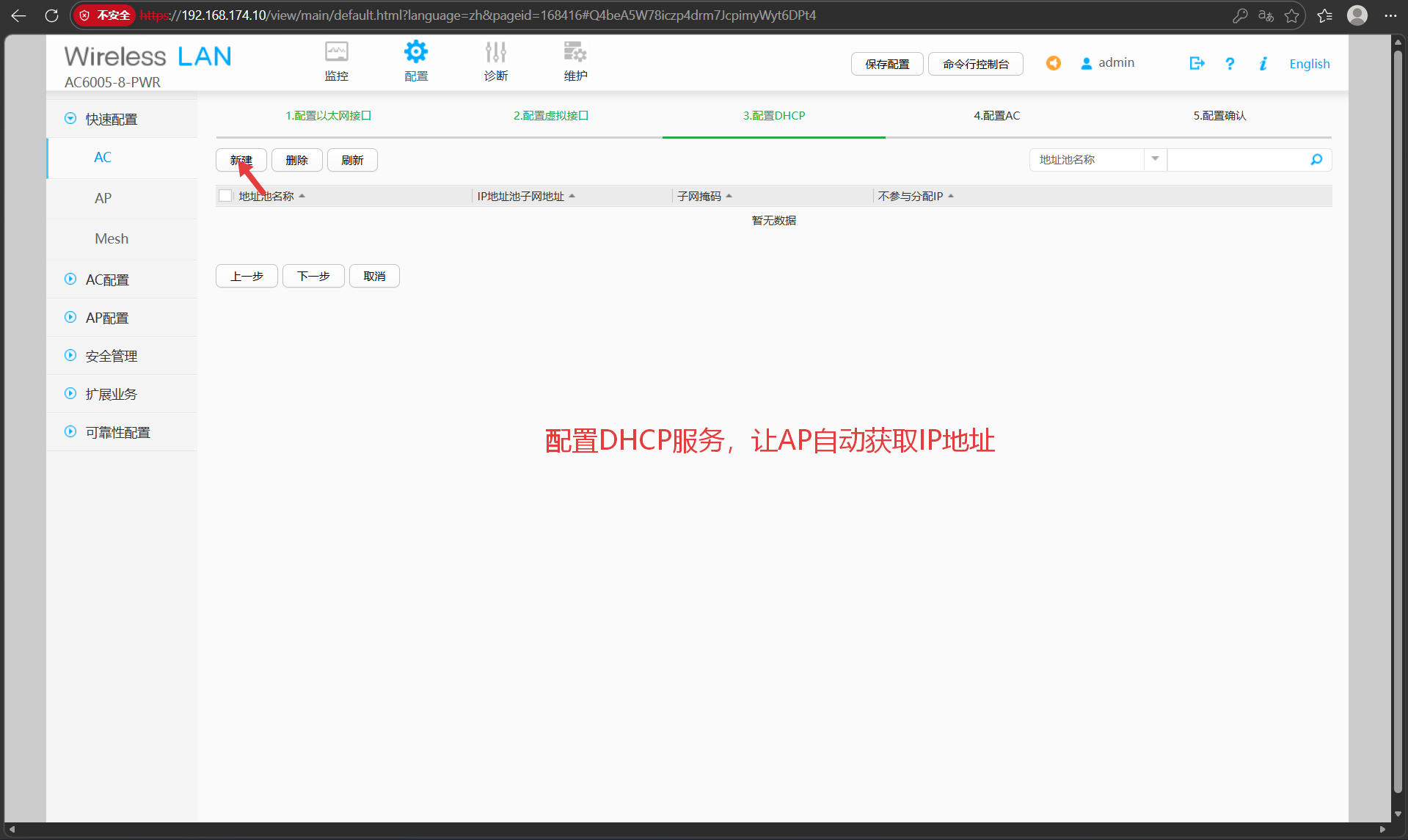

 配置DHCP服务

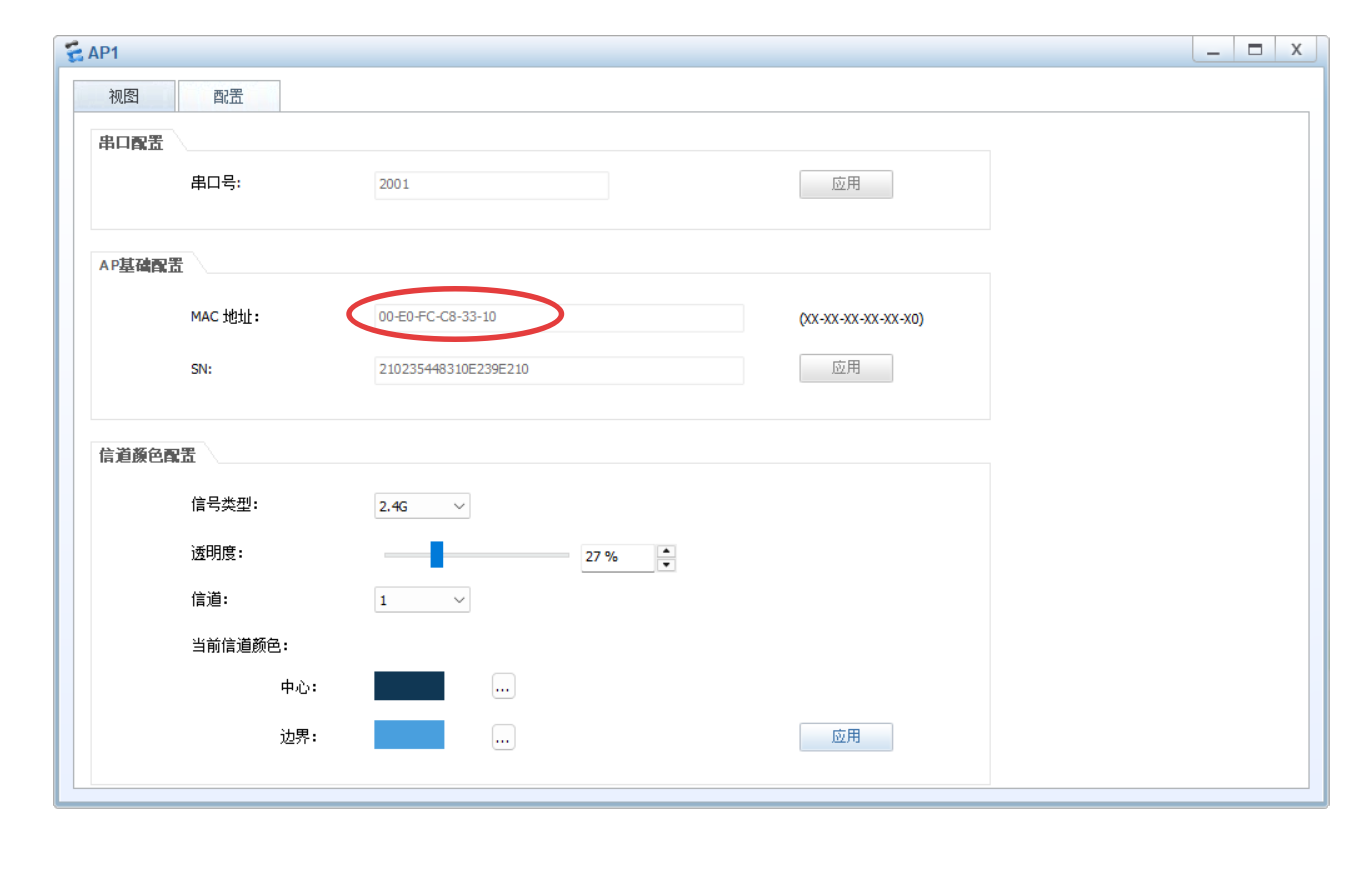

获取APMAC地址

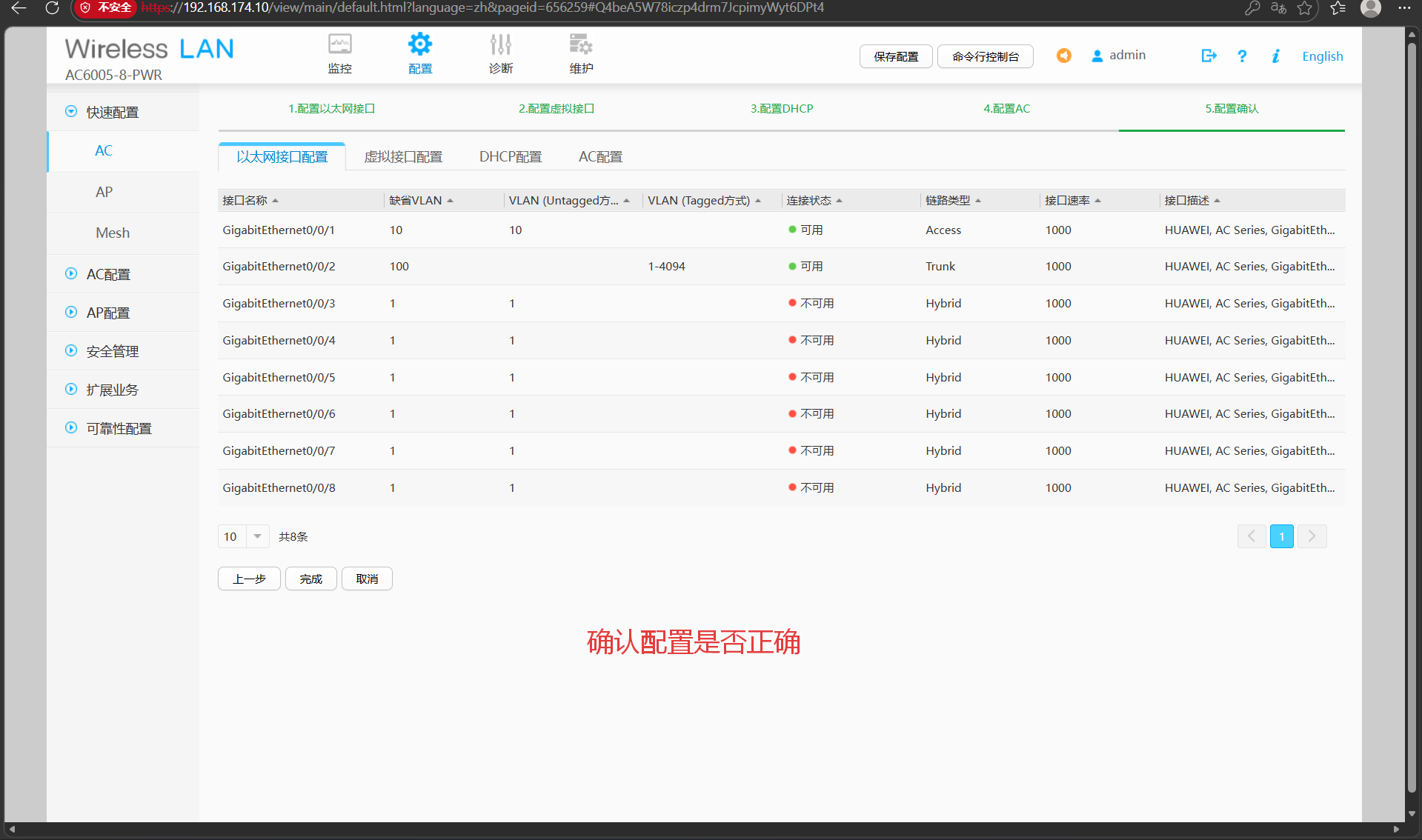

检查AC配置

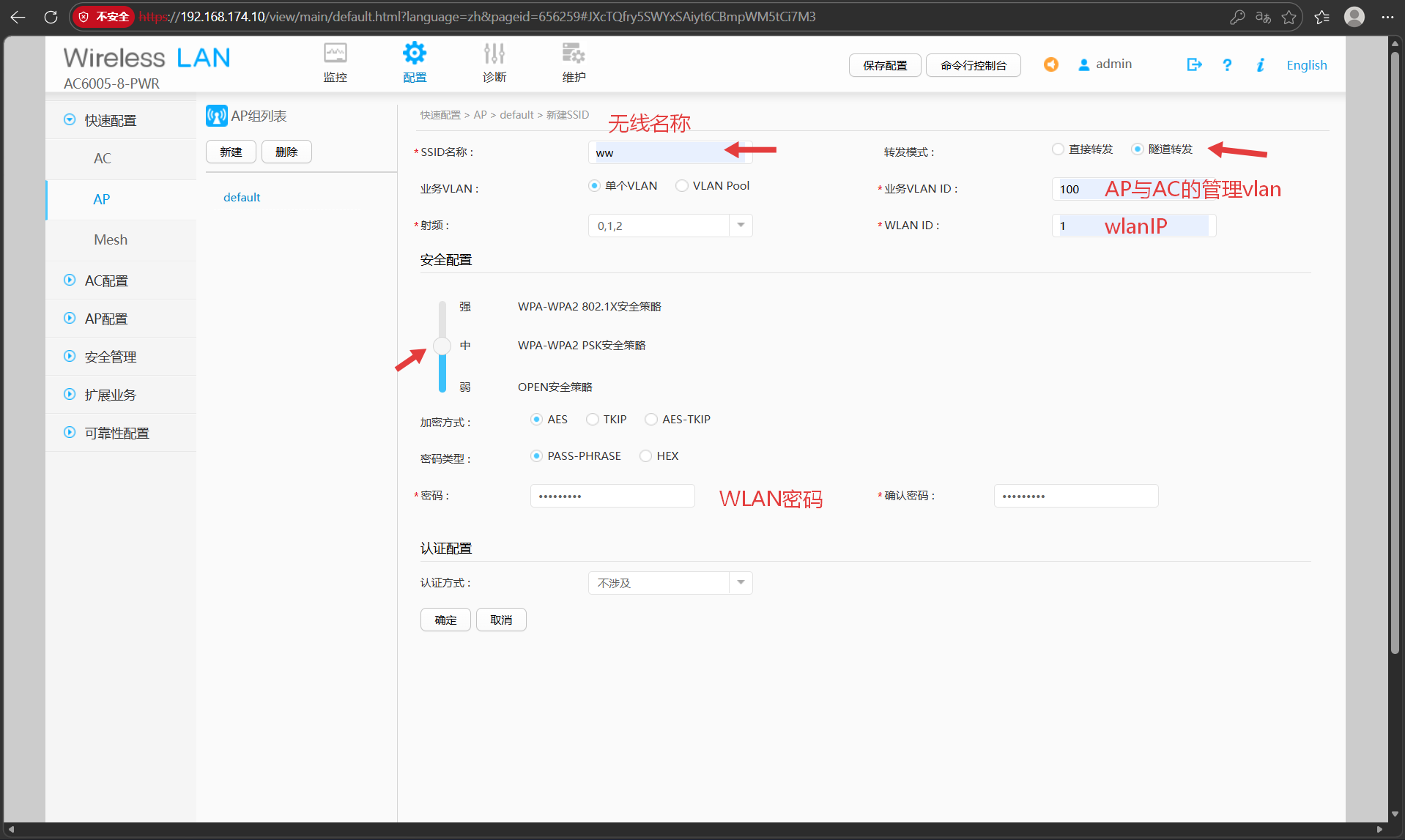

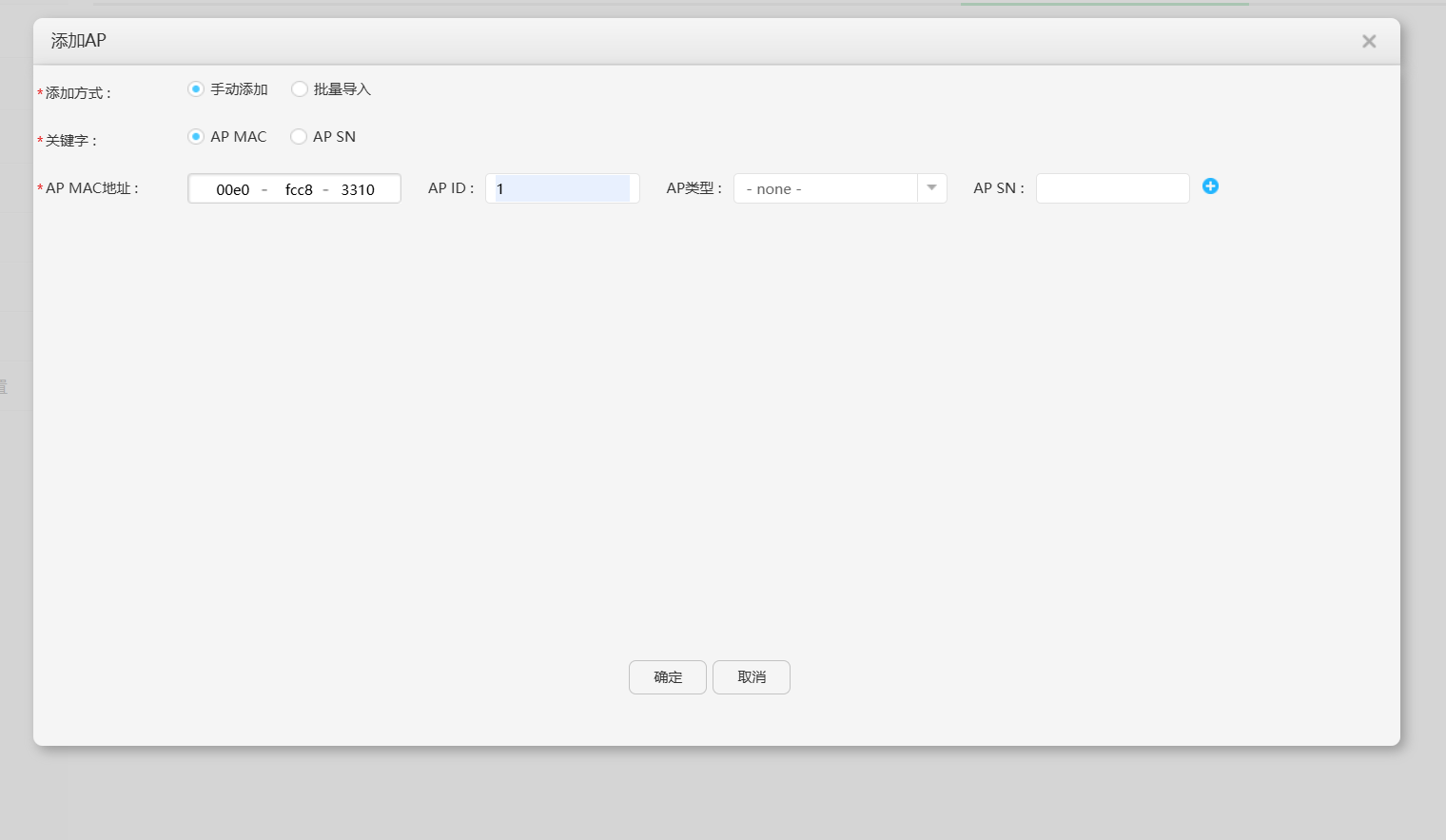

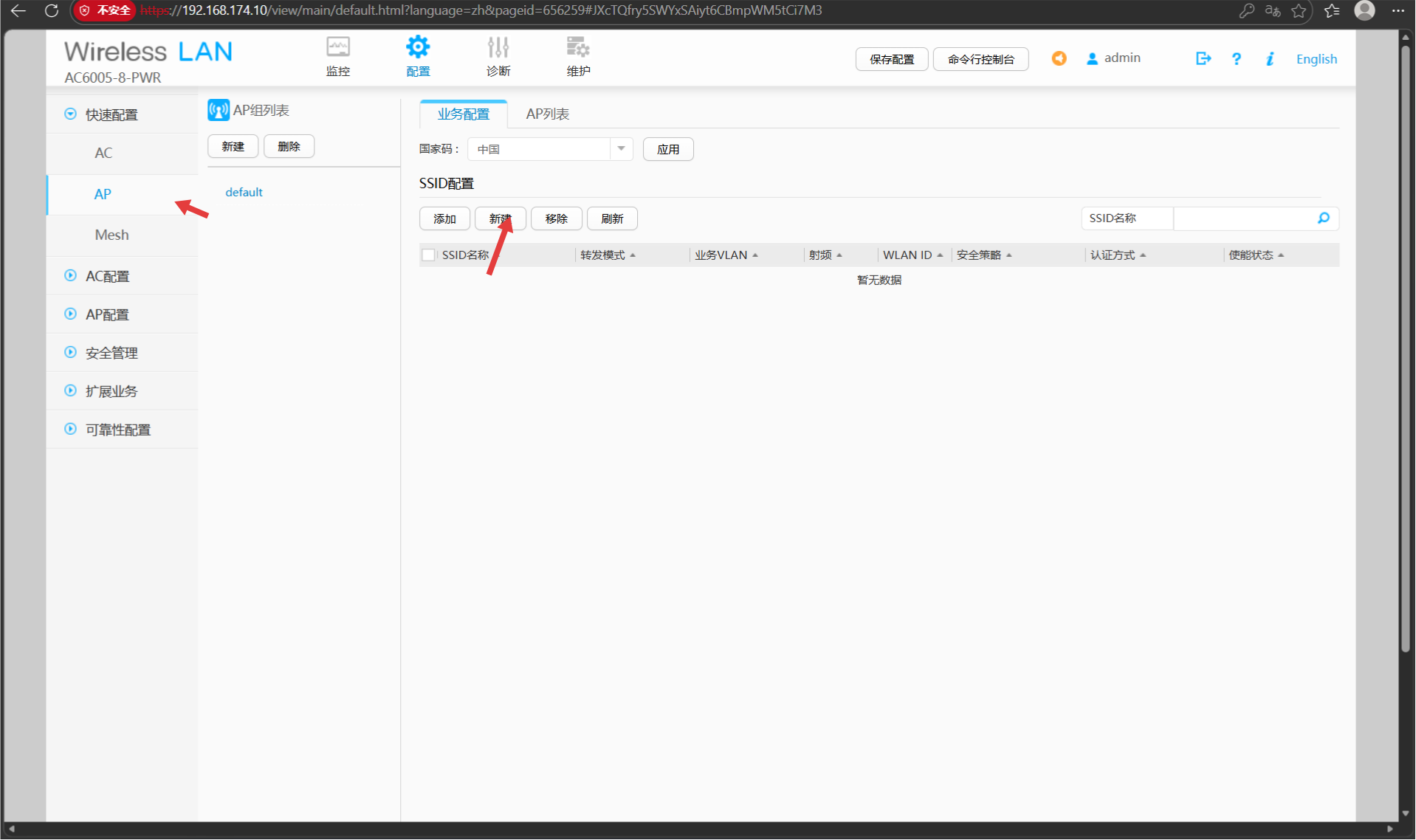

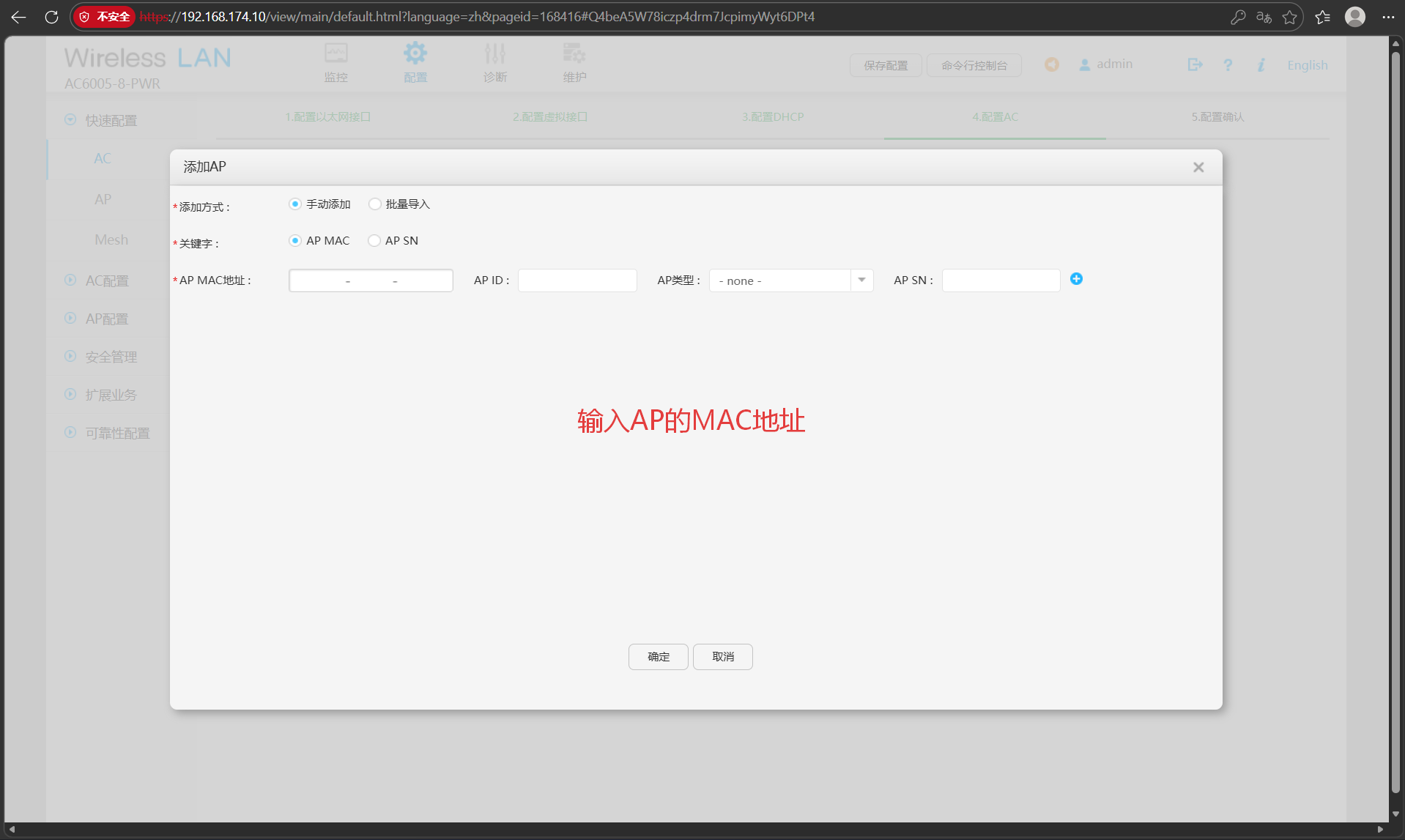

三、配置AP上线AC

四、配置验证（确保隧道模式生效）

配置完成后，通过以下3步验证，确保无线网络正常可用，且业务流量通过隧道转发

1 AP状态与隧道验证

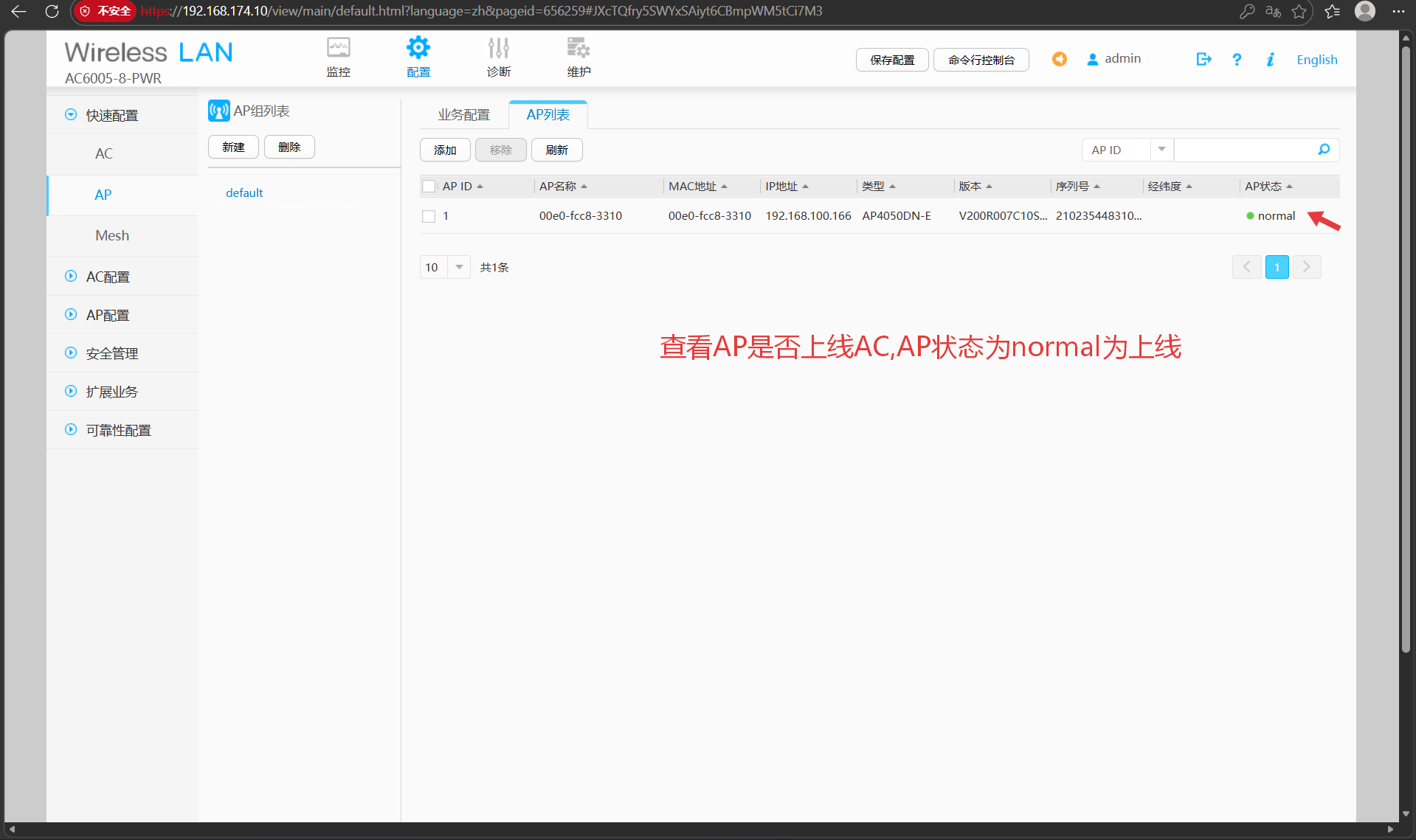

登录AC Web界面，点击【WLAN】→【AP管理】→【AP列表】，查看AP状态为“正常”，射频状态为“开启”；再点击【WLAN】→【AC配置】→【CAPWAP】，查看“AP隧道状态”，显示“已建立”，说明CAPWAP隧道（管理+业务）正常。

2 终端接入验证

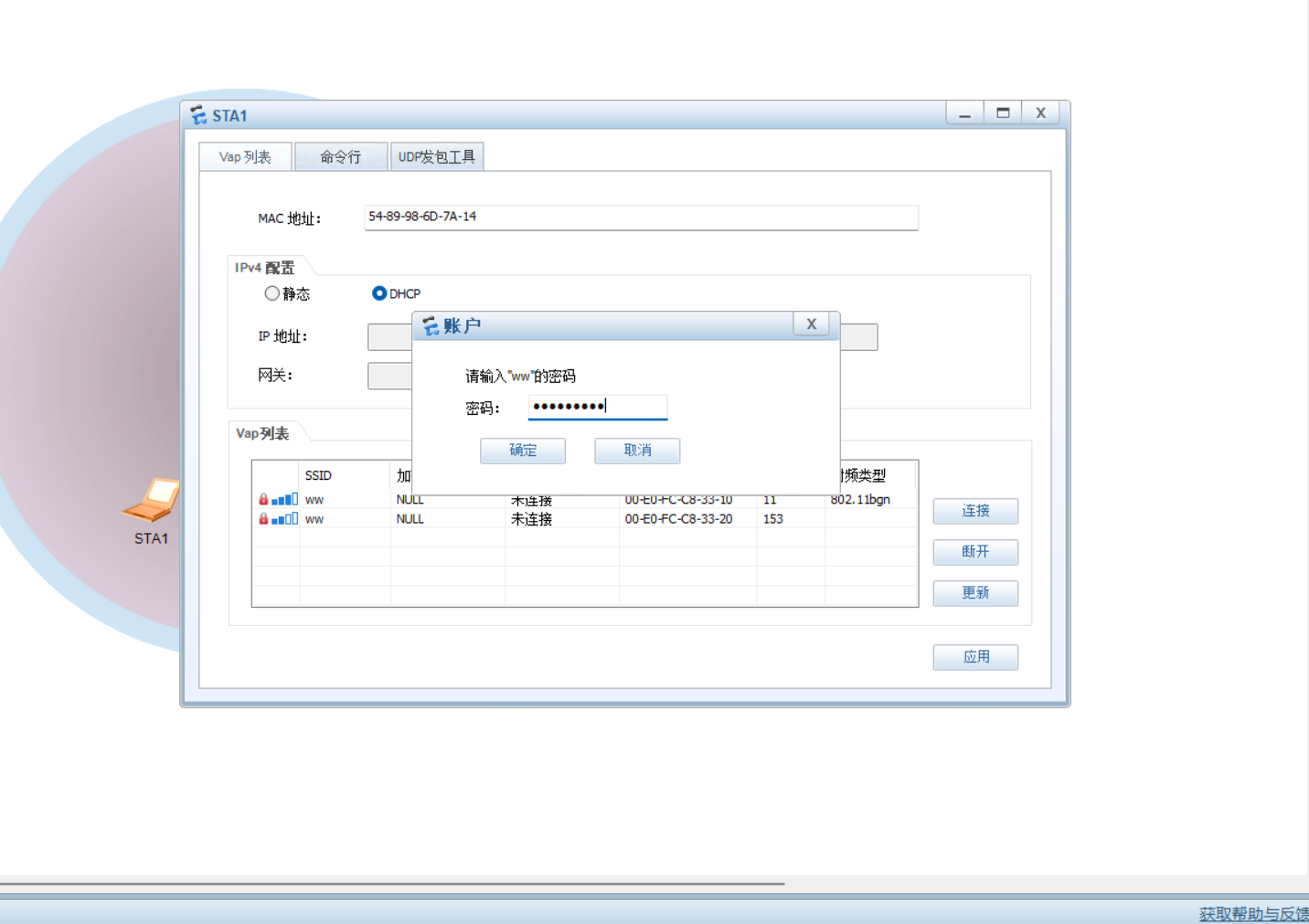

1. 打开手机或笔记本电脑的无线功能，搜索无线网络，找到SSID为“ww”的信号；

2. 点击连接，输入密码“zzw123456”，连接成功

五、常见故障排查（隧道模式专属+通用）

配置过程中，若出现AP无法上线、终端无法接入、隧道无法建立等问题，按以下思路排查，高效解决问题：

1 AP无法上线（最常见）

• 故障现象：AP指示灯红色常亮，AC Web界面AP列表状态为“离线”；

• 排查步骤：

  • 检查物理连接：确认AC与AP的网线连接牢固，接口未松动，可更换网线或接口测试；

  • 检查VLAN配置：确认AC连接AP的接口为Trunk模式，PVID为10，允许VLAN 10通过；

  • 检查DHCP服务：确认AC的DHCP服务已开启，VLANIF 10的DHCP地址池正常，未耗尽；

  • 检查AP认证：确认AC的AP认证模式为MAC认证，添加的AP MAC地址正确（无拼写错误）；

  • 检查CAPWAP源接口：确认CAPWAP源接口为VLANIF 10，IP地址配置正确，AP能ping通此IP。

2 CAPWAP隧道无法建立（隧道模式专属）

• 故障现象：AP状态显示“在线”，但终端无法接入，或接入后无法上网，查看CAPWAP隧道状态为“未建立”；

• 排查步骤：

  • 检查CAPWAP配置：确认【WLAN】→【AC配置】→【CAPWAP】中，“源接口”配置正确，“业务数据隧道转发”已开启；

  • 检查VLAN配置：确认AC连接AP的接口允许VLAN 101通过，业务VLAN未被过滤；

  • 检查AC资源：确认AC剩余转发资源充足，未达到AP管理上限，避免因资源不足导致隧道无法建立；

  • 重启AP：将AP断电重启，重新建立隧道连接。

3 终端能搜到SSID，但无法连接

• 故障现象：终端搜索到SSID，输入密码后无法连接，提示“认证失败”或“连接超时”；

• 排查步骤：

  • 检查安全模板配置：确认安全策略为WPA-WPA2+PSK+AES，预共享密钥与终端输入的密码一致；

  • 检查VAP模板：确认VAP模板已绑定到AP组，业务VLAN配置正确，转发模式为“隧道转发”；

  • 检查AP射频：确认AP射频已开启，若射频关闭，在AP列表中编辑AP，开启射频。

4 终端连接成功，但无法上网

• 故障现象：终端连接SSID成功，获取到IP地址，但无法访问网站；

• 排查步骤：

  • 检查终端IP配置：确认终端获取的IP地址、网关、DNS正确（网关为192.168.101.1，DNS为114.114.114.114）；

  • 检查AC路由：若需访问外网，需在AC上配置默认路由，指向外网网关；

  • 检查业务VLAN：确认VLAN 101的VLANIF接口已启用，DHCP地址池正常分配；

  • 检查隧道转发：确认CAPWAP隧道已建立，执行“display traffic statistics interface capwap”查看流量是否正常转发。

5 Web登录失败

• 故障现象：输入AC Web地址后，无法打开登录页面，或登录时提示“账号密码错误”；

• 排查步骤：

  • 检查网络连通性：确认笔记本电脑与AC能ping通，IP设置为同网段；

  • 检查HTTPS服务：确认AC的HTTPS服务已开启，可通过命令行“display http server”查看；

  • 检查账号密码：确认管理员账号密码正确，若忘记密码，需通过console线重置；

  • 检查浏览器版本：更换推荐版本的浏览器，清除浏览器缓存后重试。

六、总结

华为AP与AC-web直连式配置（隧道模式）的核心逻辑是：先搭建基础网络（VLAN、DHCP、接口），实现AC与AP的互通；再配置AP上线，建立CAPWAP双向隧道（管理+业务）；最后配置无线业务（SSID、安全、VAP），设置转发模式为隧道模式，下发配置并验证。

与直接转发模式相比，隧道模式的核心优势是实现业务流量集中管控，AC可统一处理终端流量的转发、审计、限速等，适合对网络安全性和管理性要求较高的场景；不足是会增加AC的转发压力，需根据AP数量合理选择AC型号。

本文配置过程适用于华为主流AC（AC6605/AC6005）和FIT AP，步骤详细且可复制，新手可按步骤逐步操作，遇到故障可参考第五章节的排查思路快速解决。配置完成后，AC可统一管理所有AP，后续可根据需求新增AP、修改SSID密码、调整射频参数等。

如果配置过程中遇到特殊问题，可留言交流，或参考华为官方文档进一步排查。

备注：本文配置基于华为VRP V200R022C10版本，不同版本Web界面可能略有差异，但核心配置逻辑一致，可根据实际版本灵活调整。
