gitlab CI教学

一、环境准备

1. 腾讯云账号

2. 上面购买三个CVM，两个4C8G，一个2C4G，系统都用Ubuntu 22.04

   • GITLAB_IP：GitLab 所在 CVM 的内网 IP，例如 192.168.1.2
   • HARBOR_IP：Harbor 所在 CVM 的内网 IP，例如 192.168.1.3
   • RUNNER_IP：Runner 所在 CVM 的内网 IP，例如 192.168.1.4

3. 三个公网弹性公网ip，绑定给这3个机器。目的不是让他们通过公网互通，只是方便从官网拉镜像装包。在严格网络环境下，可以全部采用内网互通，不带公网，相关的镜像文件等东西，用一个能连上公网的机器下载下来，分别传给内网机器即可。这里从实验的角度来说，各配置一个弹性公网ip方便一点。

4. 腾讯云镜像仓库地址：https://mirror.ccs.tencentyun.com

5. 镜像文件：

   • docker:24 # 这个镜像要放到gitlab-runner的机器上
   • gitlab/gitlab-runner:alpine # 这个镜像要放到gitlab-runner的机器上
   • gitlab-ce-16.11.1.tar # 这个镜像要放到gitlab的机器上

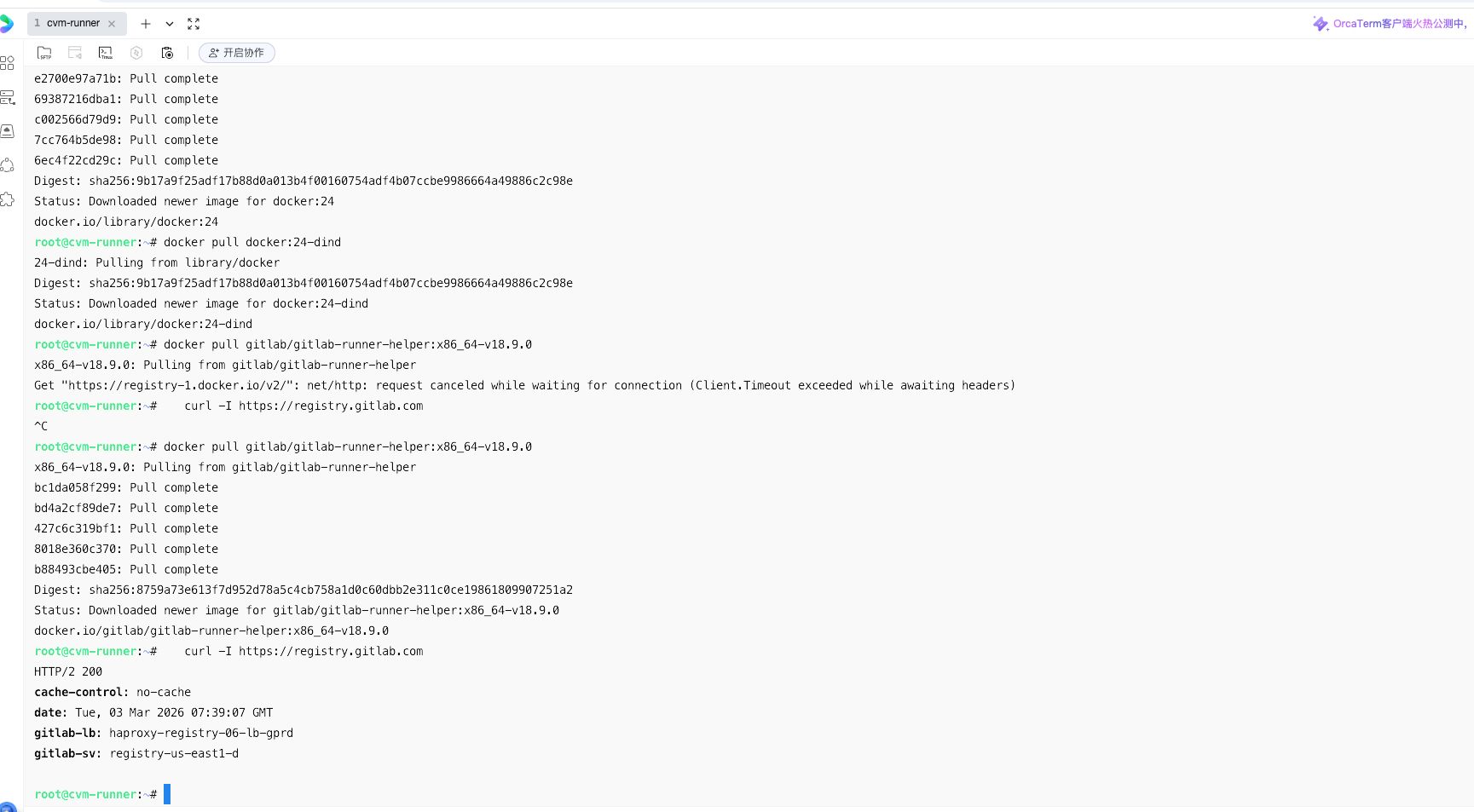

   • gitlab/gitlab-runner-helper:x86_64-v18.9.0 # 这个镜像要docker pull到 gitlab-runner的机器上，因为跑CI job的时候要用，没有这个的话，跑pipeline job会报错，拉不到这个镜像，如图9.png


6. apt安装包：

   • docker.io
   • docker-compose

7. 单独下载：

   • harbor-online-installer-v2.10.0.tgz # 是wget下载的压缩包，给harbor机器用
     （见第三节wget方式）

8. 在三台机器上分别装docker 和 docker-compose（如果用的centos和rocky linux，高版本的rpm docker我记得一般是默认自带docker-compose的，但是Ubuntu得再装一下）

   apt install -y docker.io docker-compose

9. 三台机器上都配置上腾讯云镜像仓库加速器

root@VM-1-2-ubuntu:/srv/gitlab# cat /etc/docker/daemon.json
{
  "registry-mirrors": ["https://mirror.ccs.tencentyun.com"]
}
root@VM-1-2-ubuntu:/srv/gitlab#

修改 daemon.json 后，三台机器都要执行 systemctl restart docker，否则配置不生效

10. 部署方式

二、部署gitlab服务

1. 在gitlab的cvm上，创建gitlab工作目录

   mkdir -p /srv/gitlab && cd /srv/gitlab

2. 写docker-compose.yml

root@VM-1-2-ubuntu:/srv/gitlab# cat docker-compose.yml
version: "3.8"

services:
  gitlab:
    image: gitlab/gitlab-ce:16.11.1-ce.0
    container_name: gitlab
    restart: always
    hostname: 192.168.1.2
    environment:
      GITLAB_OMNIBUS_CONFIG: |
        external_url 'http://192.168.1.2'
        # 要从公网访问gitlab UI，在上面创建runner时，会跳转为404，这时把这个ip改成gitlab机器的公网ip，等复制完创建runner时跳出的提示的，runner如何在gitlab注册的命令后，将ip再改回为内网ip，
        # 提示命令比如：docker exec -it gitlab-runner gitlab-runner register --url http://123.xxx.xx.xxx   --token glrt-xxvUZuNYexxx
    ports:
      - "80:80"
    volumes:
      - ./config:/etc/gitlab
      - ./logs:/var/log/gitlab
      - ./data:/var/opt/gitlab
root@VM-1-2-ubuntu:/srv/gitlab#

3. 用docker-compose启动gitlab服务，启动过程需要几分钟，大概3-5分钟。

   docker-compose up -d

4. 过3分钟，检查gitlab是否部署成功

   • docker ps -a | grep gitlab

   • 用自己电脑浏览器访问gitlab机器的公网ip，应该要看到gitlab的登录界面
   • 默认登录用户root
   • 初始密码，在gitlab机器上执行如下命令

   • docker exec -it gitlab grep ‘Password:’ /etc/gitlab/initial_root_password

5. 登录gitlab之后，修改root密码
6. 在gitlab里面创建两个空项目
   • 代码仓库： demo-app，用来放java源码和.gitlab-ci.yml、Dockerfile、pom.xml
   • gitops仓库： demo-gitops，用来CD的时候弄argocd，放deployment.yaml

三、部署harbor

1. 下载安装包

   wget https://github.com/goharbor/harbor/releases/download/v2.10.0/harbor-online-installer-v2.10.0.tgz

2. 解压安装包

   tar xvf harbor-online-installer-v2.10.0.tgz

   cd harbor

3. 复制示例配置

   cp harbor.yml.tmpl harbor.yml

4. 修改配置：

   vim harbor.yml
   关键修改：

   • hostname: HARBOR_IP，这里用192.168.1.3
   • 使用 http：
     • port: 80
     • https: 块保持注释或 disabled，这里进行注释
   • 设定 admin 密码：harbor_admin_password: 你自定义

5. 安装harbor

   ./install.sh

6. 登录harbor

• 默认用户： admin
• 初始化密码： 在harbor.yml中自己自定义的

7. 在harbor UI创建项目：demo
8. 在harbor UI创建一个普通用户，要记录下这个用户的用户名和密码，作为HARBOR_USER和HARBOR_PASSWORD的值
9. 在harbor UI点进项目demo里面，点击成员，添加刚才创建的普通用户，这个用户的角色定义为开发者

四、 部署gitlab-runner

1. 在CVM机器上，对docker的配置，将harbor机器的内网ip设置成对于gitlab-runner机器来说是不安全的仓库

ubuntu@cvm-runner:~$ cat /etc/docker/daemon.json
{
  "insecure-registries": ["192.168.1.3:80"],
  "registry-mirrors": ["https://mirror.ccs.tencentyun.com"]
}
ubuntu@cvm-runner:~$

2. 重启docker

   systemctl restart docker

3. 拉取gitlab-runner的镜像

   docker pull gitlab/gitlab-runner:alpine

4. 启动runner容器（挂载 docker.sock）

   mkdir -p /srv/gitlab-runner/config
   docker run -d --name gitlab-runner --restart always -v /srv/gitlab-runner/config:/etc/gitlab-runner -v /var/run/docker.sock:/var/run/docker.sock gitlab/gitlab-runner:alpine

5. 检查容器启动成功没

   docker ps

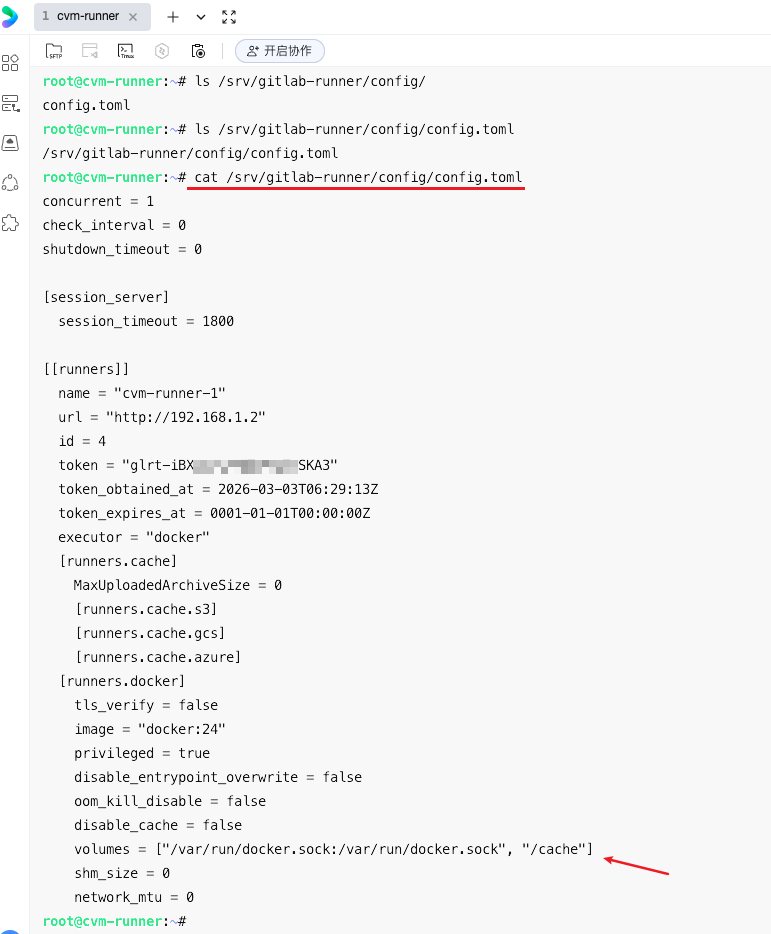

6. 编辑 runner 配置（必须，否则 job 里 docker build 会失败） 「若当前还没有 [[runners]] 块，请先完成下面步骤 7、8 在 GitLab 创建 runner 并执行 register，再回到本步编辑 config.toml。」

   • 在 runner 宿主机上编辑：/srv/gitlab-runner/config/config.toml
   • 在 [[runners]] 对应的 [runners.docker] 下确保有：

   privileged = true
   volumes = ["/var/run/docker.sock:/var/run/docker.sock", "/cache"]


   • 保存后无需重启容器，runner 会读配置；若已注册多个 runner，确认改的是当前用的那个 [[runners]] 块。

正确可用的效果如图：

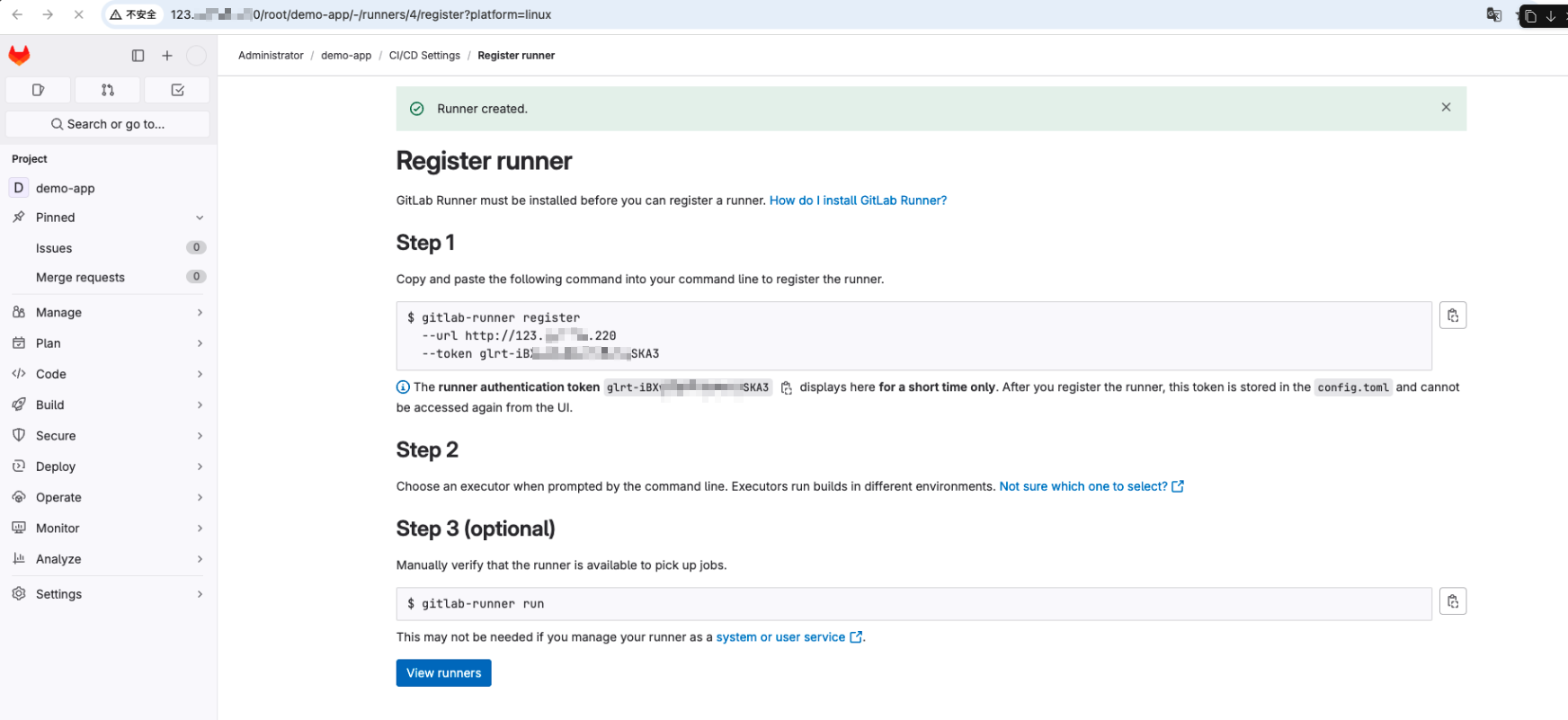

7. 在gitlab UI上创建runner，保存好token，UI点击路径如图，demo-app/CICD/settings/register runner

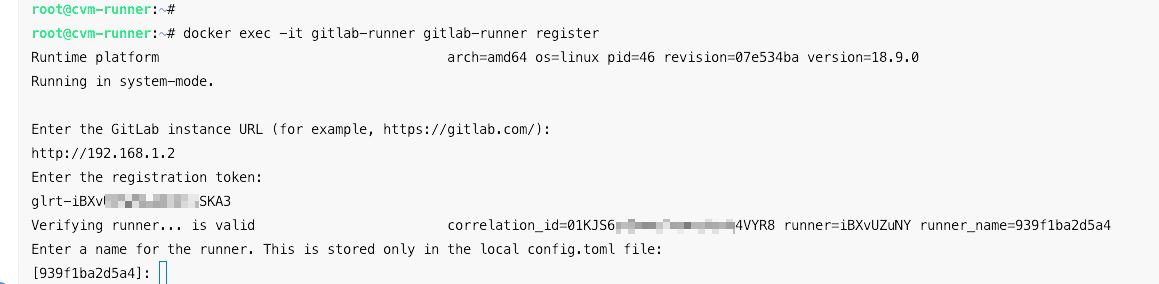

8. 注册runner，在gitlab-runner所在机器上执行下方命令，具体如图

   docker exec -it gitlab-runner gitlab-runner register

   按照提示，先填gitlab的内网地址 http://192.168.1.2，和上一步记录下来的token

9. 现在在终端里继续按顺序输入：

   • Runner 名字（随便写，比如）：
     • cvm-runner-1
   • tag（可以直接回车留空）：
     • Enter tags for the runner (comma-separated):
       [回车]
   • 是否运行 untagged jobs（建议选 true，直接回车默认值或输入 true）：
     • Enter optional maintenance note for the runner:
       [回车]
     • Enter an executor: docker, shell, etc:
       docker
   • executor 选 docker，接着会让你输入 default image，比如：
     • Enter the default Docker image (for example, ruby:2.7):
       docker:24

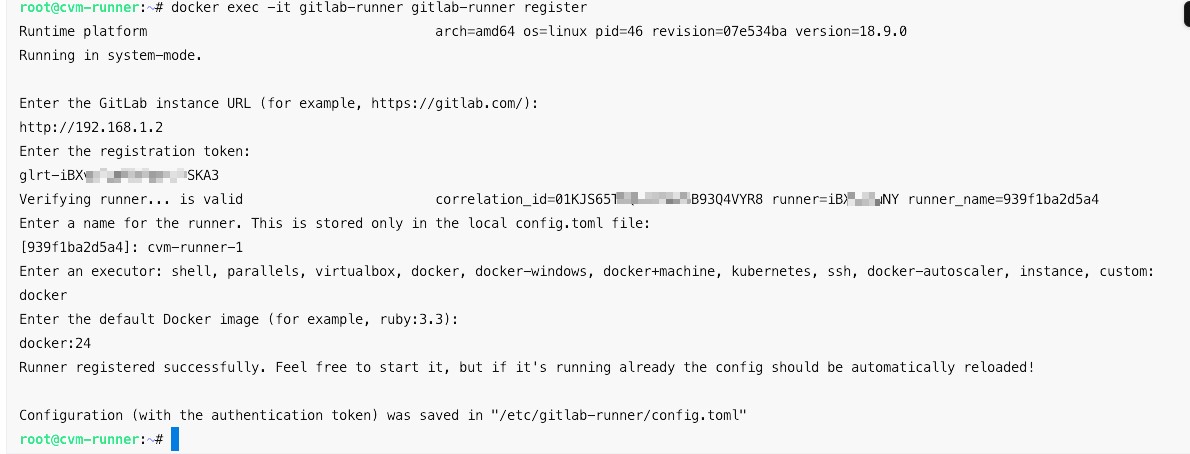

   当命令结束、回到 shell 提示符时，注册就真正完成了。如图6.png

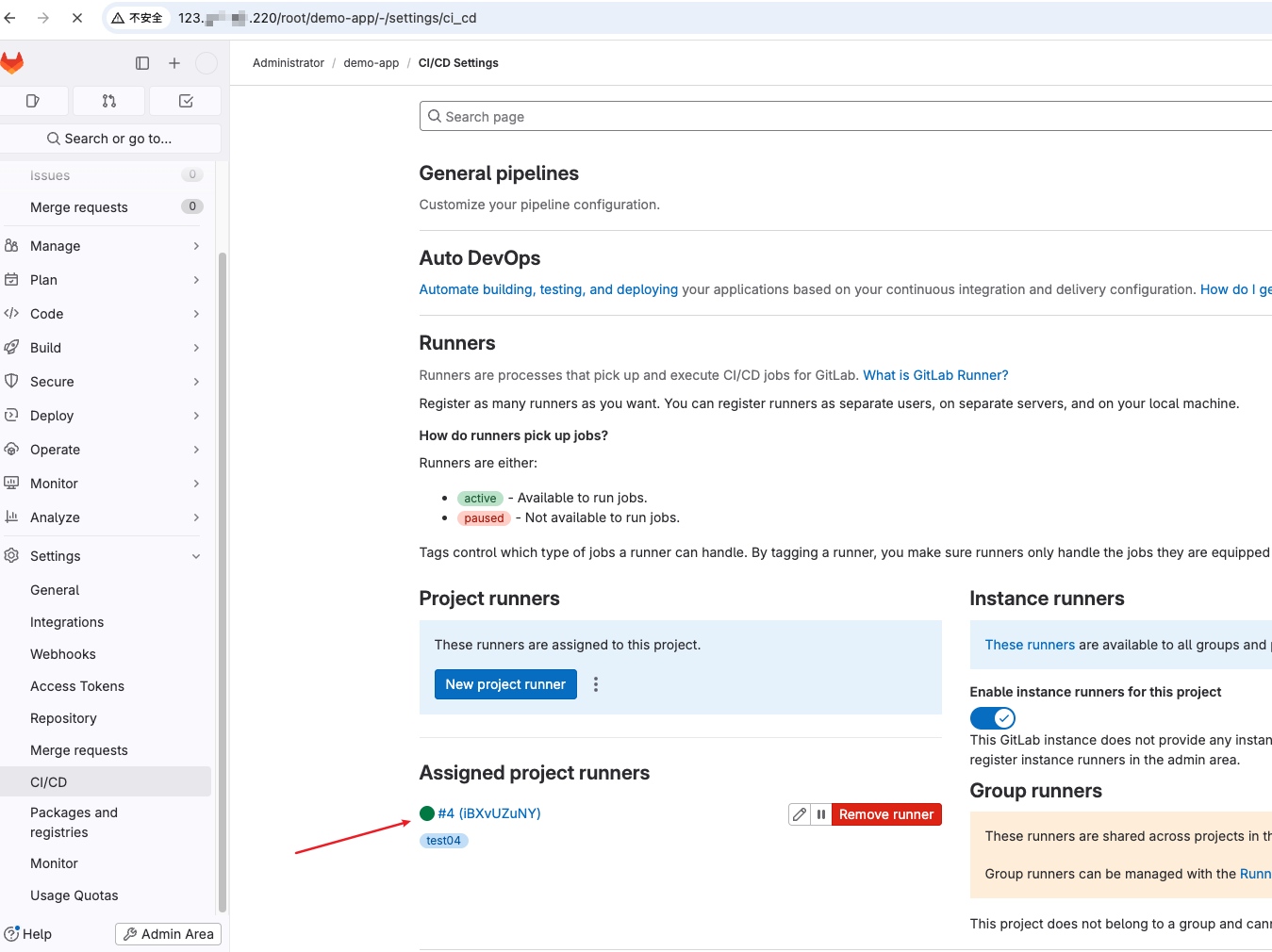

10. 然后在 GitLab UI 里确认一下：

    • 进 demo-app → Settings → CI/CD → Runners
    • 在 Project runners 区块应看到一个 绿色 Active 的 runner（名字就是你刚填的 cvm-runner-1）

    如果是 Active，就说明 Runner 已经 OK，下一步你就可以开始写 .gitlab-ci.yml，在 UI 里点 Run pipeline 跑一次 CI 了。

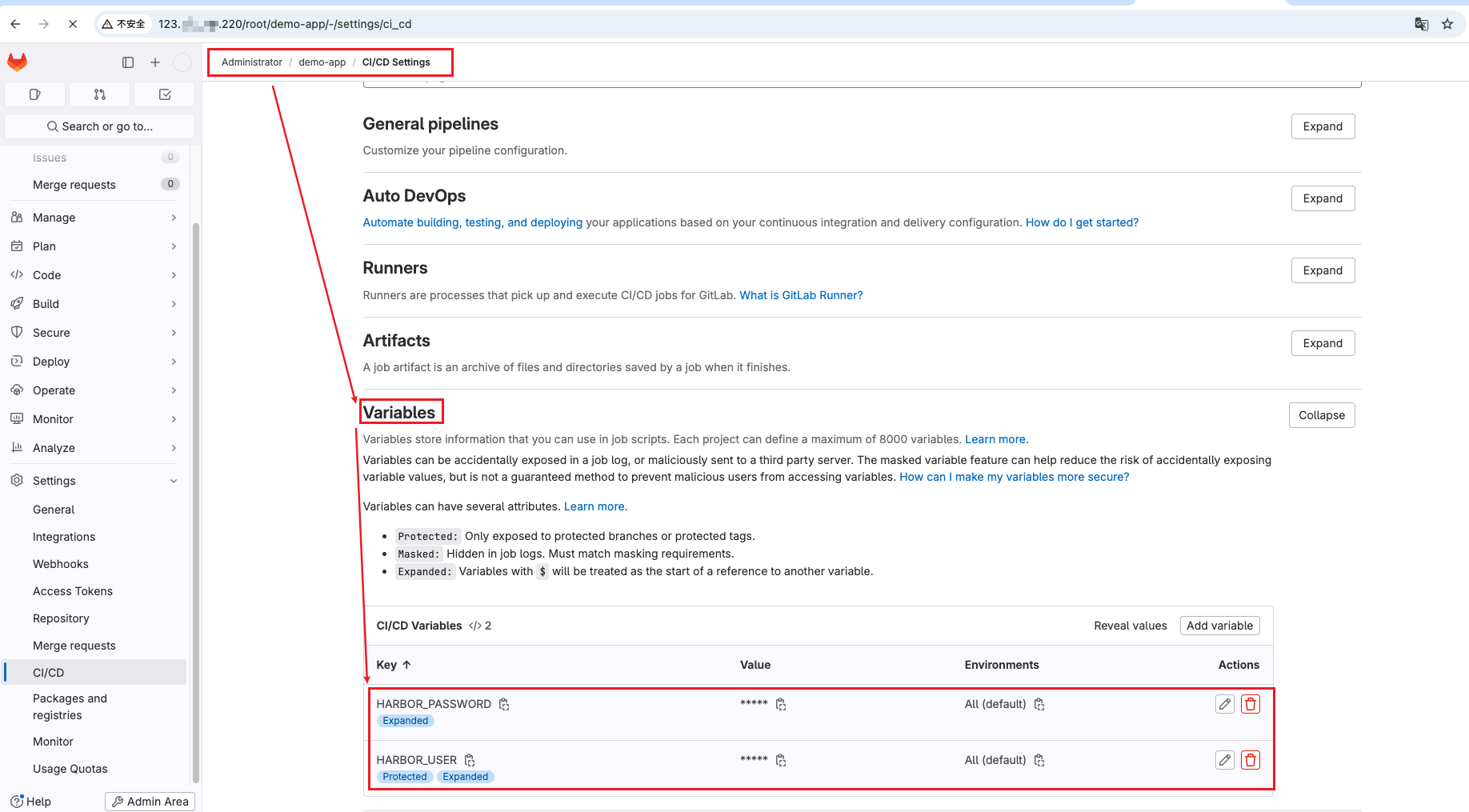

11. 在 demo-app → Settings → CI/CD → Variables 中配置 HARBOR_USER、HARBOR_PASSWORD（建议勾选 Masked），否则下面 script 里的 docker login 会报错。

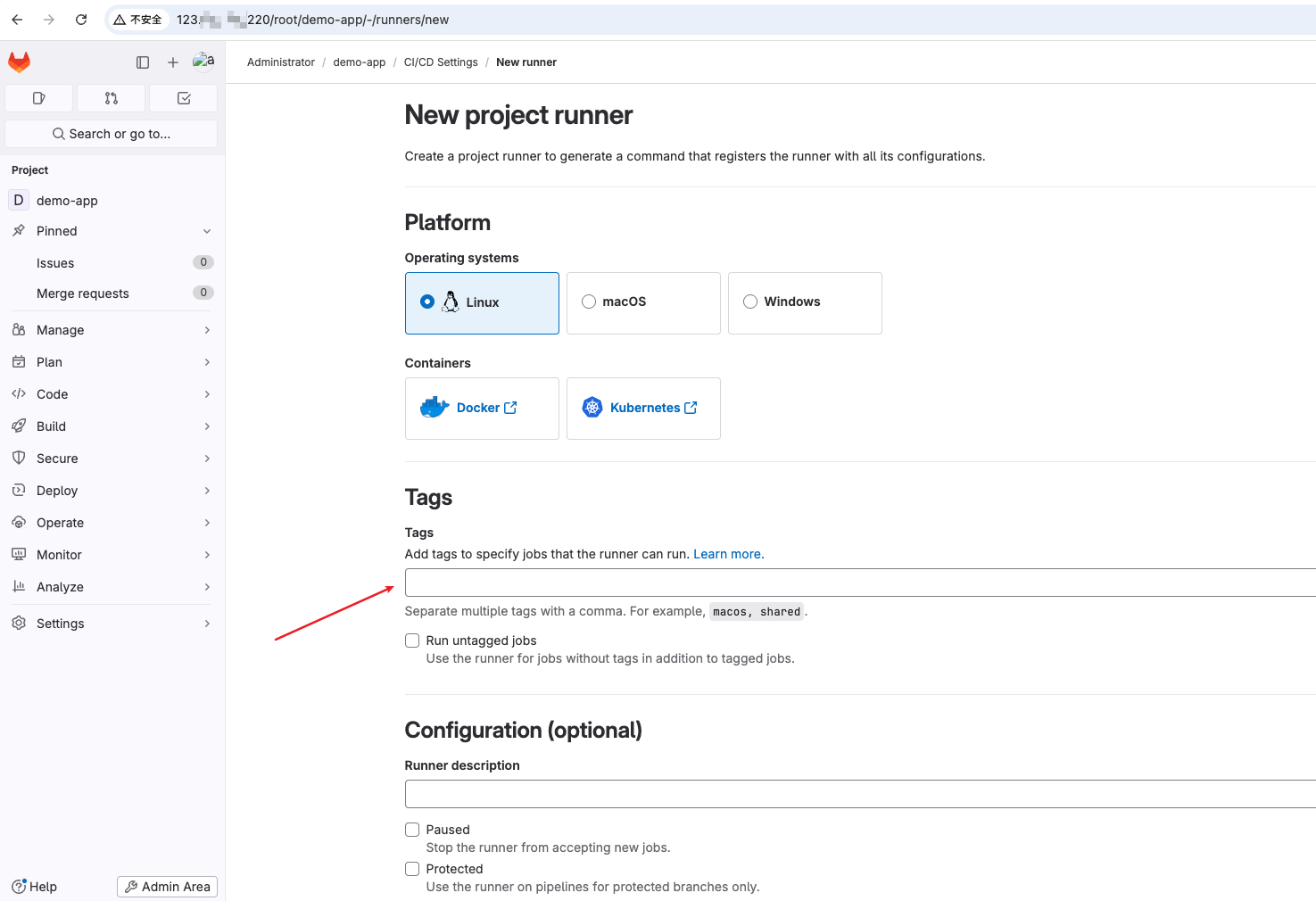

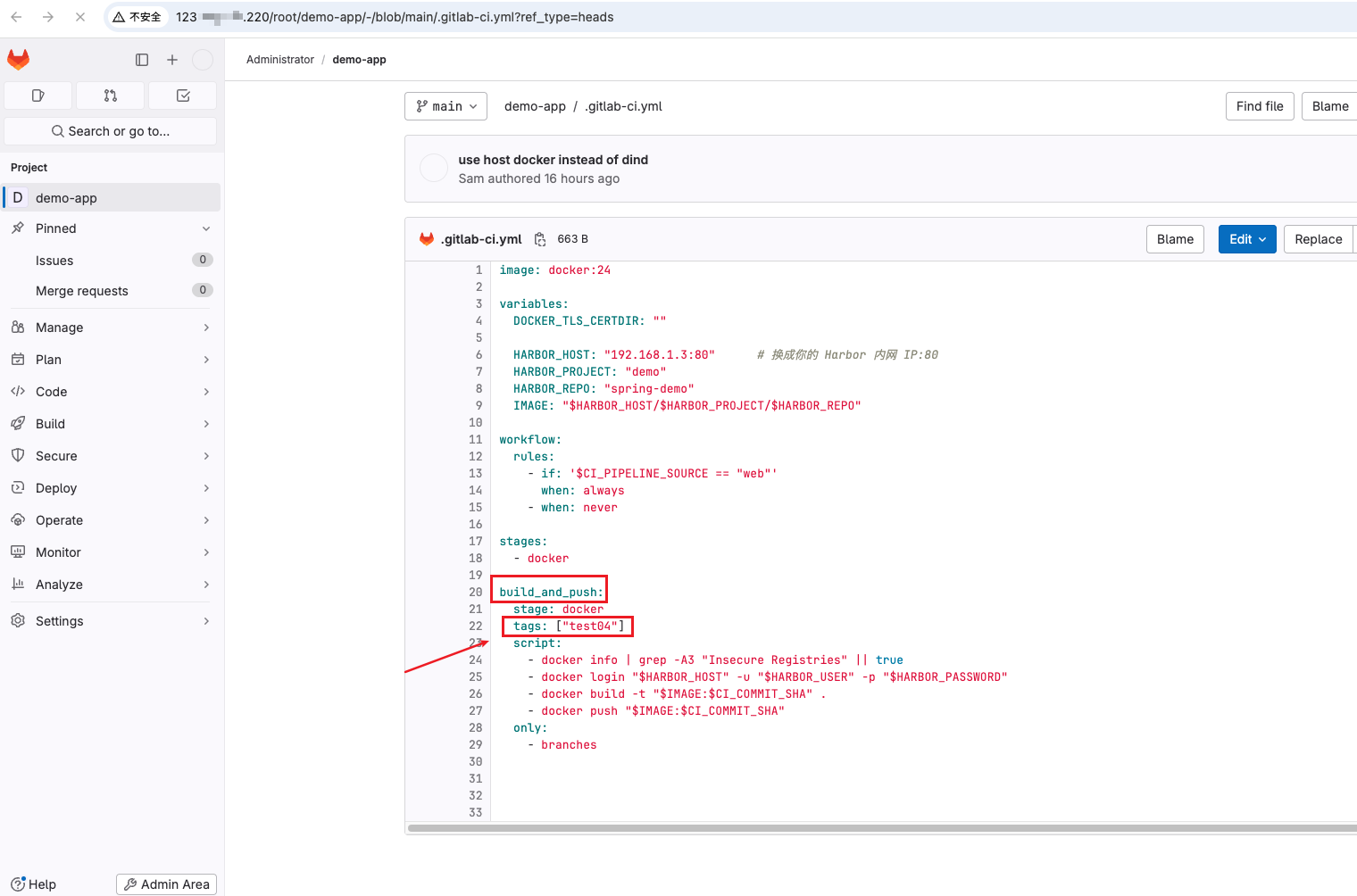

12. 在gitlab UI创建新的runner的时候，会让填写tag，比如test04，这个tag如果定义了，那么在代码仓的.gitlab-ci.yml文件里面就要写build_and_push: [tags: [“test04”]],如图：

image: docker:24

variables:
  DOCKER_TLS_CERTDIR: ""

  HARBOR_HOST: "192.168.1.3:80"      # 换成你的 Harbor 内网 IP:80
  HARBOR_PROJECT: "demo"
  HARBOR_REPO: "spring-demo"
  IMAGE: "$HARBOR_HOST/$HARBOR_PROJECT/$HARBOR_REPO"

workflow:
  rules:
    - if: '$CI_PIPELINE_SOURCE == "web"'
      when: always
    - when: never

stages:
  - docker

build_and_push:
  stage: docker
  tags: ["test04"]
  script:
    - docker info | grep -A3 "Insecure Registries" || true
    - docker login "$HARBOR_HOST" -u "$HARBOR_USER" -p "$HARBOR_PASSWORD"
    - docker build -t "$IMAGE:$CI_COMMIT_SHA" .
    - docker push "$IMAGE:$CI_COMMIT_SHA"
  only:
    - branches

五、准备java测试代码

代码仓里面放个简单的测试java源代码：

1. 代码仓目录结构：

demo-app/
  pom.xml
  src/
    main/
      java/
        com/example/demo/
          DemoApplication.java
          HelloController.java
      resources/
        application.properties
  Dockerfile
  .gitlab-ci.yml

2. pom.xml （Spring Boot 3 + Java 17）

<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
  <modelVersion>4.0.0</modelVersion>

  <groupId>com.example</groupId>
  <artifactId>demo</artifactId>
  <version>0.0.1-SNAPSHOT</version>
  <name>demo</name>
  <description>Demo Spring Boot app for CI/CD</description>

  <parent>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-parent</artifactId>
    <version>3.2.3</version>
    <relativePath/>
  </parent>

  <properties>
    <java.version>17</java.version>
  </properties>

  <dependencies>
    <dependency>
      <groupId>org.springframework.boot</groupId>
      <artifactId>spring-boot-starter-web</artifactId>
    </dependency>
    <dependency>
      <groupId>org.springframework.boot</groupId>
      <artifactId>spring-boot-starter-actuator</artifactId>
    </dependency>
  </dependencies>

  <build>
    <plugins>
      <plugin>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-maven-plugin</artifactId>
      </plugin>
    </plugins>
  </build>
</project>

3. 启动类 DemoApplication.java
   • 路径：src/main/java/com/example/demo/DemoApplication.java：

package com.example.demo;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;

@SpringBootApplication
public class DemoApplication {

    public static void main(String[] args) {
        SpringApplication.run(DemoApplication.class, args);
    }
}

4. 控制器 HelloController.java
   • 路径：src/main/java/com/example/demo/HelloController.java：

package com.example.demo;

import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RestController;

@RestController
public class HelloController {

    @GetMapping("/hello")
    public String hello() {
        return "hello from demo-app";
    }
}

5. application.properties
   • 路径：src/main/resources/application.properties：

server.port=8080
management.endpoints.web.exposure.include=health,info

6. Dockerfile
   • 放在项目根目录 demo-app/Dockerfile

FROM maven:3.9-eclipse-temurin-17 AS build
WORKDIR /app
COPY pom.xml .
COPY src ./src
RUN mvn -B -Dmaven.test.skip=true clean package

FROM eclipse-temurin:17-jre
WORKDIR /app
COPY --from=build /app/target/*.jar /app/app.jar
EXPOSE 8080
ENTRYPOINT ["java","-jar","/app/app.jar"]

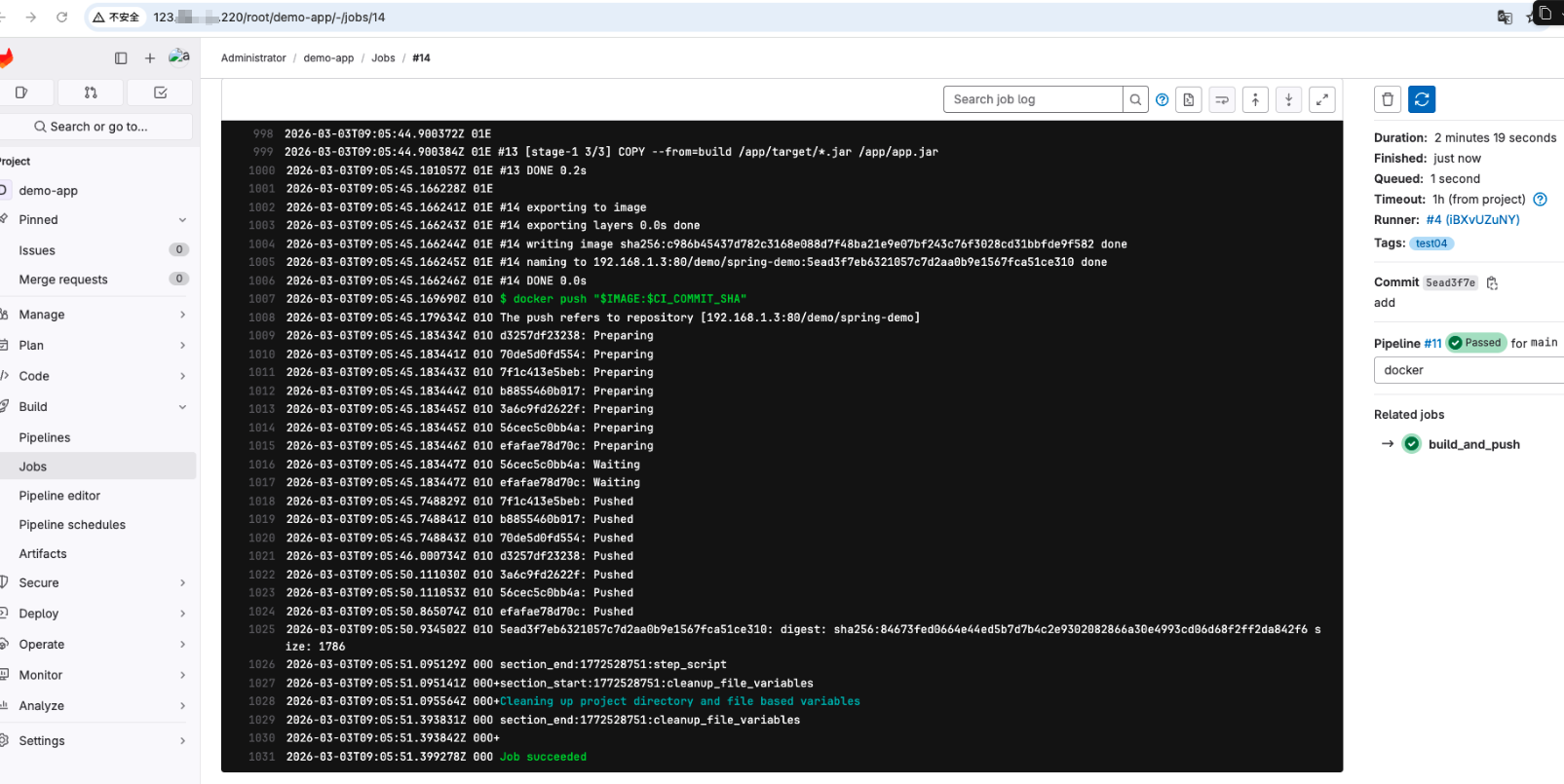

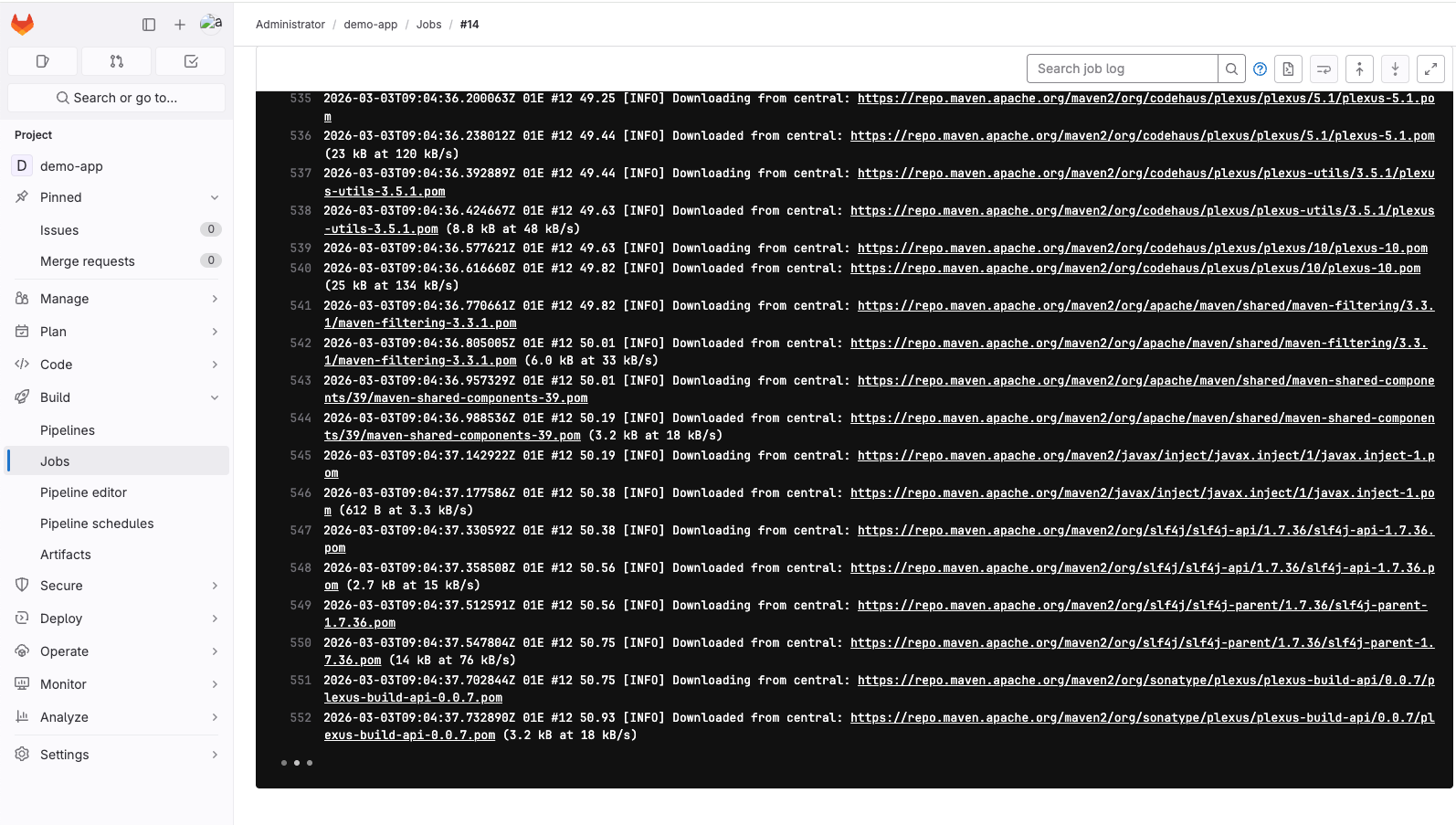

六、 跑pipeline流水线

1. 在gitlab的UI

• demo-app → Build → Pipelines → Run pipeline

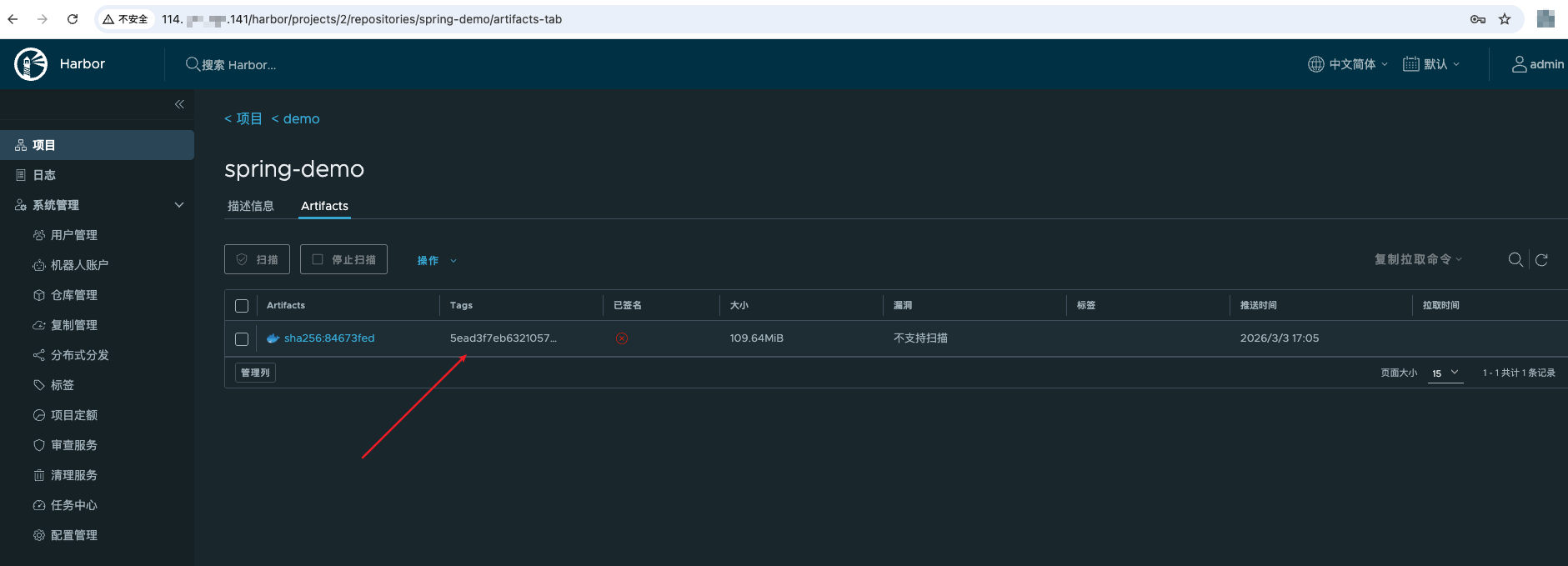

• 构建应该可以顺利完成 Maven 打包 + Docker build/push，Harbor 里会出现一个新镜像。

七、 补充说明

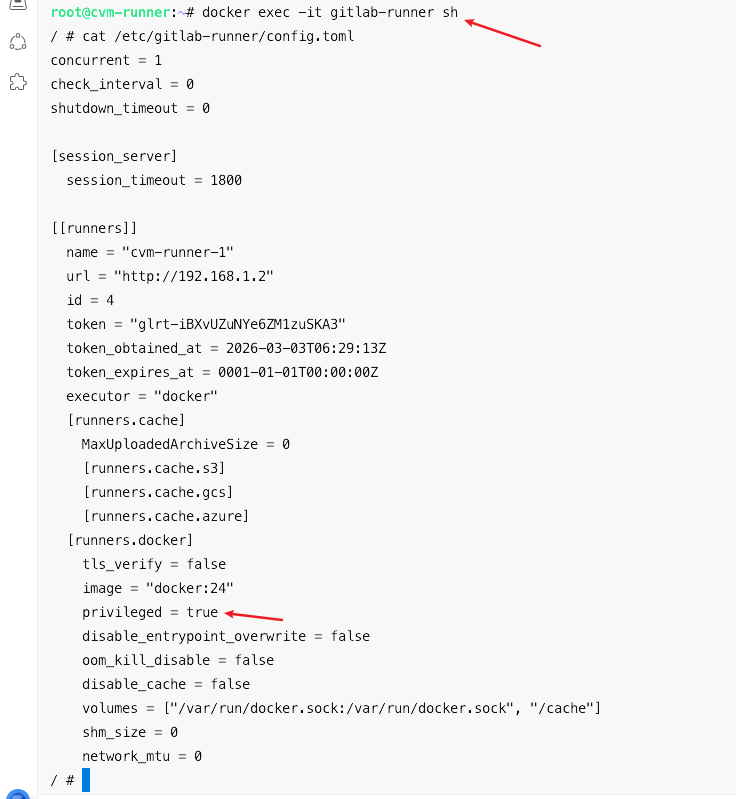

1. gitlab-runner的机器里面的runner的容器里面，记得改过一个参数，但是忘了是哪一步改的了，如图就是这个提权，这个不改成true的话，job跑不通。

2. 中间还有一步，是在gitlab UI上加环境变量HARBOR_USER和HARBOR_PASSWORD，将harbor上创建的用户，并且加入到了demo项目成员的用户的账号密码作为值，填到gitlab上，当gitlab-runner根据.gitlab-ci.yml里面的指引跑流水线的时候，可以找到这两个环境变量的值。如图14.png

八、总结

1. 本次CI架构是基于gitlab和gitlab-runner来做的流水线，目的是通过这两个软件将java源代码，以.gitlab-ci.yml、Dockerfile、pom.xml为引导，通过gitlab-runner进程，来调用gitlab-runner容器所在宿主机的docker进程来在容器里面跑pipeline流水线，根据Dockerfile，基于一个基础镜像来在容器里面进行Maven然后在容器里面把jar包打好放到固定的位置，然后用java -jar命令启动这个jar包，也就是java程序。这样就做出来了一个java的服务镜像。这一步docker build -t的指引是写在.gitlab-ci.yml文件里面的。然后build好这个服务镜像之后，同样是根据.gitlab-ci.yml文件里面的指引步骤，将image push到harbor。这样就完成了一次，从java代码到build image，再到把image push到harbor的自动化流水线。之后每次开发提交代码之后，在gitlab上点一下build -> pipelines -> run pipeline，就可以以最新的commit为image的tag，把java代码Maven成jar包，打好服务镜像，并且把服务镜像推送到harbor了。这样一个CI就搞定了。那么第二步就是在argocd上去进行cd了，操作就是修改argocd watch的那个gitlab代码仓，里面就放上一个deployment.yaml就可以了。然后每次改一下deployment.yaml里面的image的tag，改成最新的。然后提交这次修改。当argocd监控到这个git仓库的变化之后，会自动把这个修改同步到TKE集群上。就完成了CD。CD这一步也可以手动到argocd UI上面去点，也可以设置好webhook对git仓库进行实时监控。

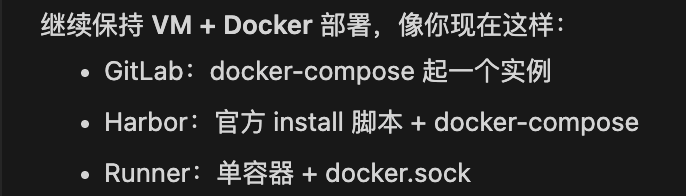

九、 再补充说明

• GitLab：负责编排 pipeline 和下发 job
• Runner 宿主机 (192.168.1.4)：负责跑所有容器（runner / job / maven build）
• Harbor (192.168.1.3:80)：负责收镜像

十、后记（我让AI检查这篇教程，AI提出的问题，后面照着教程从零部署时，可能会遇到，我贴在这里）

整体来说，这篇教材思路清晰、步骤基本正确，用它从 0 搭一套 CI 完全没问题。有几处地方，如果补充说明一下，会更严谨、也更方便你以后“照着做”不踩坑：

1. 镜像 / 包准备的小细节

• gitlab-ce-16.11.1.tar 的使用步骤没写
  你前面列了这个离线镜像，但后面 docker-compose.yml 直接用 gitlab/gitlab-ce:16.11.1-ce.0，没有写如果是离线环境要 docker load -i gitlab-ce-16.11.1.tar。建议在“环境准备”或“部署 gitlab”里加一句：

  docker load -i gitlab-ce-16.11.1.tar


• 修改 /etc/docker/daemon.json 后记得重启 docker
  在 GitLab/Harbor 机器配置腾讯云镜像加速器时，最好像 runner 那里一样明确加一句：

  systemctl restart docker


2. GitLab Runner + Docker 的关键配置没写全

你现在的做法是：

• runner 容器启动时挂了 -v /var/run/docker.sock:/var/run/docker.sock
• 选的 executor 是 docker
• .gitlab-ci.yml 里 image: docker:24，直接在 job 里跑 docker build / docker push

要让这种模式稳定工作，config.toml 里有两个关键点建议写死在文档里（你现在只用截图提了一句“提权要改成 true”）：

[[runners]]
  [runners.docker]
    privileged = true
    volumes = ["/var/run/docker.sock:/var/run/docker.sock", "/cache"]

• privileged = true：就是你截图 13.png 里的那个，不改的话很多 docker build 会各种权限问题。
• volumes 挂载 docker.sock：挂到 runner 容器上只是第一步，还需要在 config.toml 里把这个 volume 传递到真正跑 job 的容器里，否则 job 内看不到 /var/run/docker.sock。

建议在“部署 gitlab-runner”里单独加一步“编辑 /srv/gitlab-runner/config/config.toml”，把这两个字段写清楚。

3. .gitlab-ci.yml 逻辑本身是通的，但可以再解释清楚一点

• 当前写法是“job 容器里通过 docker.sock 操作宿主机 Docker”
  这一点你在总结里有提到，但建议在 .gitlab-ci.yml 段落前面明确一句：“这里不是起 docker:dind，而是通过 /var/run/docker.sock 调用 runner 宿主机的 Docker”——方便以后自己看时立刻想起来这是哪种模式。
• HARBOR_USER / HARBOR_PASSWORD 的位置
  你在“补充说明”第 2 条里说了要在 GitLab UI 中配置这两个变量。可以在 .gitlab-ci.yml 段落前加一个“前置条件：在项目 Settings → CI/CD → Variables 中配置 HARBOR_USER、HARBOR_PASSWORD”，这样一眼就看得到，不用看到后面补充说明才发现。

4. 版本和安全相关的提示（不是错误，但可提醒一下）

• runner 版本与 helper 镜像
  你写了要提前拉 gitlab/gitlab-runner-helper:x86_64-v18.9.0，但没说明 runner 版本要与 helper 对齐（通常拉 gitlab/gitlab-runner:alpine-v18.9.0）。建议在拉 runner 镜像时带上版本号，并注明“helper 版本要与 runner 版本一致”。
• HTTP Harbor + insecure-registries 的风险
  在“总结”或“补充说明”里加一句“生产环境建议给 Harbor 配 https，去掉 insecure-registries，这里只是为了教学方便”。

5. 文档结构上的小优化建议

• 开头加一个总览图 / 步骤列表
  比如“1. 搭 GitLab → 2. 搭 Harbor → 3. 搭 Runner → 4. 准备 demo app → 5. 写 .gitlab-ci.yml → 6. 跑一次 Pipeline”，让你以后回来看时可以先整体扫一眼。
• 把“容易忘的坑”集中成一小节 Checklist
  例如：
  • docker 的 /etc/docker/daemon.json 改完有没有重启
  • runner 的 privileged = true 是否改了
  • HARBOR_USER、HARBOR_PASSWORD 是否配置在 GitLab Variables 里
  • helper 镜像是否提前拉好
  • pipeline 报错时先看 job log 里的哪一步挂了（登录 Harbor、build 还是 push）

---

总结一下：大方向和关键步骤是对的，可以成功跑通 CI，现在主要是少了 2～3 个关键配置的显式文字说明（尤其是 runner 的 config.toml 和 docker.sock），再加一点“坑点 checklist”，这篇教材就非常适合作为你以后反复复用的私有手册了。

如果你愿意，我可以帮你直接把这些修改合并进当前 gitlabCI教学.md，改成一个更完善的版本。

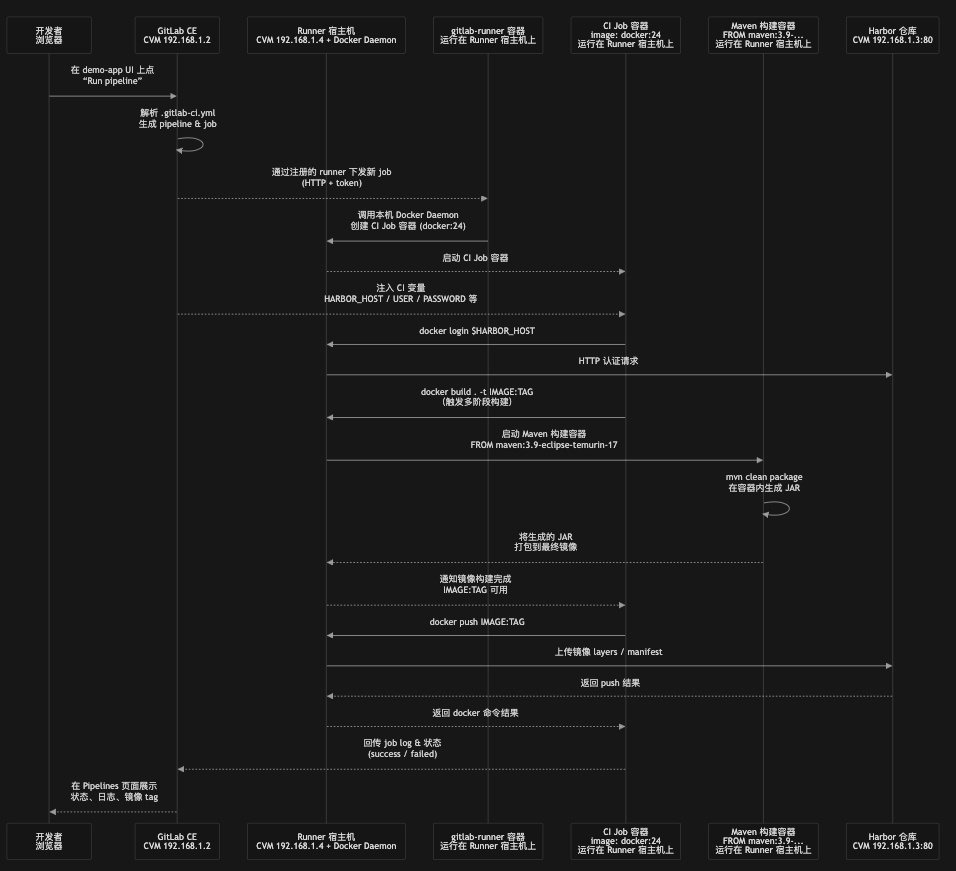

十一、 架构图
