大家好，我是一名深耕芯片验证的工程师，目前正在系统梳理PCIe验证相关知识，从今天开始，会在CSDN坚持每日更新「PCIe验证每日学习」系列内容。
系列定位：零基础入门→工程实战→面试通关，每天固定30分钟学习时长，不堆砌冗余理论，只讲验证工程师真正用得到、考得到的核心内容，全程结合工程实操场景，帮大家少走弯路，高效掌握PCIe协议与验证方法。

今天是Day 1，我们从PCIe最核心、最基础的骨架内容入手——PCIe整体架构、三层协议模型，以及LTSSM链路训练，这是所有PCIe验证、调试、面试的基础，吃透这部分，后续学习TLP、配置空间、错误处理等内容会事半功倍。

一、PCIe 是什么？（3分钟吃透，结合工程场景）

PCIe（PCI Express），全称是Peripheral Component Interconnect Express，中文译为“外围组件互连高速接口”，是目前芯片行业最主流的高速串行总线标准，取代了传统的PCI、PCI-X总线，成为芯片间、设备间高速互联的核心。

1. 核心应用场景（验证工程师必了解）

我们日常接触的芯片、设备，几乎都有PCIe的身影，尤其是在高端芯片和服务器领域：

• 消费电子：CPU与GPU（显卡）、CPU与NVMe SSD（高速固态硬盘）的连接，比如电脑里的显卡、高速硬盘，都是通过PCIe接口与CPU通信；

• 工业/服务器：SoC与高速外设（如网卡、RAID卡）、板间互联（比如服务器主板上的各类扩展卡）；

• 芯片内部：SoC内部不同IP核之间的高速互联，比如PCIe Endpoint IP与DMA IP、CPU IP的通信。

2. PCIe 核心特点（区别于传统PCI，面试常考）

很多初学者会混淆PCI和PCIe，这里重点区分核心特点，也是面试高频考点：

• 串行差分信号：PCI是并行总线（多根数据线同时传输），而PCIe是串行总线，采用“一对TX差分线+一对RX差分线”传输数据，抗干扰能力强，适合高速传输；

• 点对点结构：PCI是共享总线（所有设备共用一条总线），容易出现冲突，而PCIe是点对点，每个设备都有独立的链路，带宽独享，效率更高；

• 包传输机制：PCIe的数据不是连续传输的，而是分成一个个“数据包”（TLP）传输，每个数据包都有完整的头部和校验信息，保证数据可靠；

• 高带宽、可扩展：PCIe的带宽随版本升级不断提升（Gen1：2.5GT/s，Gen2：5GT/s，Gen3：8GT/s，Gen4：16GT/s，Gen5：32GT/s），同时支持不同的链路位宽（x1、x2、x4、x8、x16），可根据需求灵活配置；

• 低引脚数：相比PCI的多引脚，PCIe引脚数少，降低了芯片和PCB设计难度，这也是它被广泛应用的重要原因。

补充：作为验证工程师，我们不需要深入研究PCIe的物理实现（比如SerDes的具体设计），但必须了解这些特点——因为这些特点决定了PCIe的验证重点（比如包传输的可靠性、链路的稳定性）。

二、PCIe 最核心：三层架构（10分钟吃透，验证实操重点）

PCIe采用“分层架构”设计，从下到上分为物理层、数据链路层、事务层，三层相互独立、各司其职，又相互配合，构成完整的PCIe通信体系。

记住：所有PCIe的验证工作，都是围绕这三层展开的——物理层保证“链路能通”，链路层保证“数据可靠”，事务层保证“数据能正确传输到目标”。

1. 事务层（Transaction Layer，TL）—— 验证工程师打交道最多的一层

事务层是PCIe的“上层”，直接与系统总线、CPU、DMA等上层模块交互，核心作用是“组包”和“拆包”，也就是将上层的读写请求，转换成PCIe标准的数据包（TLP），同时将接收的TLP数据包，拆分成上层能识别的读写响应。

核心细节（工程实操必记）

• 核心报文：TLP（Transaction Layer Packet），这是PCIe中唯一的“数据报文”，所有读写、配置、消息、中断，都通过TLP传输；

• 核心功能：

  • 存储器读写：MemRd（存储器读）、MemWr（存储器写），这是最常用的TLP类型，比如CPU读SSD的数据、写数据到SSD，都是通过这两种TLP；

  • 配置空间读写：CfgRd（配置读）、CfgWr（配置写），PCIe设备上电后，需要通过配置读写完成枚举、配置，比如配置设备的MAC地址、中断方式等；

  • 完成响应：Completion（简称Cpl），当发送方发送MemRd等读请求后，接收方需要返回Completion包，携带读的数据和响应状态（成功/失败）；

  • 消息与中断：Msg（消息包），用于传输中断、电源管理等控制信息，比如设备的唤醒消息、错误上报消息。

• 验证重点：事务层的验证，主要关注TLP的格式是否正确、路由是否正确、数据是否完整、响应是否及时，这也是我们后续学习的重点。

2. 数据链路层（Data Link Layer，DLL）—— 数据可靠传输的“保障”

数据链路层位于事务层和物理层之间，核心作用是“保证数据的可靠传输”——事务层发送的TLP，经过链路层处理后，才能交给物理层传输；物理层接收的信号，经过链路层处理后，才能交给事务层拆包。

简单说：事务层不管“数据会不会丢、会不会错”，只负责组包拆包；链路层就是“保镖”，确保数据能准确、完整地传输到对端。

核心细节（工程实操必记）

• 核心报文：DLLP（Data Link Layer Packet），链路层的控制报文，不传输用户数据，只负责控制和校验；

• 核心功能：

  • LCRC校验：给TLP添加LCRC（链路层CRC），接收方通过LCRC校验，判断TLP是否传输错误；

  • ACK/NAK应答：接收方收到TLP后，会返回ACK（正确接收）或NAK（接收错误），发送方收到NAK后，会重新发送该TLP，确保数据不丢失；

  • 流量控制（Flow Control，FC）：这是链路层最核心的功能之一，接收方会告诉发送方“我还能接收多少TLP”（信用机制），发送方只有在有信用的情况下，才能发送TLP，避免接收方被数据“撑爆”；

  • 错误检测与恢复：除了LCRC校验，链路层还会检测链路的错误（比如信号丢失、同步失败），并触发相应的恢复机制（比如重新训练链路）。

• 验证重点：链路层的验证，主要关注ACK/NAK的正确性、流量控制的有效性、错误检测与恢复的可靠性，这也是PCIe验证中“异常测试”的重点。

3. 物理层（Physical Layer，PHY）—— 电信号的“传输通道”

物理层是PCIe的“最底层”，直接与物理介质（PCB板、差分线）交互，核心作用是“将链路层的数字信号，转换成物理电信号发送出去；将接收的物理电信号，转换成数字信号交给链路层”。

对于验证工程师来说，物理层的核心关注点不是电信号的具体实现，而是“链路训练”——也就是LTSSM状态机，这是PCIe链路能正常工作的前提。

核心细节（工程实操必记）

• 核心组件：

  • SerDes：串并转换模块，将链路层的并行数据转换成串行差分信号发送，将接收的串行差分信号转换成并行数据；

  • 编码/解码：PCIe Gen1/Gen2采用8b/10b编码（将8bit数据转换成10bit信号，保证信号同步），Gen3及以上采用128b/130b编码（更高效率，适合高速传输）；

  • LTSSM：链路训练状态机，这是物理层最核心的部分，也是我们今天重点学习的内容。

• 验证重点：物理层的验证，主要关注LTSSM状态机的跳转是否正确、链路速率/位宽协商是否成功、信号同步是否正常，这是PCIe Bringup（启动验证）的第一步。

三、今天最重要：LTSSM 链路训练（12分钟吃透，面试/实操双重点）

LTSSM，全称是Link Training and Status State Machine，中文译为“链路训练和状态机”，它是PCIe物理层的核心，负责“让两个PCIe设备（比如Endpoint和Root Port）建立稳定的通信链路”。

简单说：PCIe设备上电后，不会直接开始收发数据，而是先通过LTSSM完成“握手”，协商好速率、位宽等参数，确认链路稳定后，才能进入正常工作状态——这就像两个人打电话，先确认对方能听到自己的声音，再开始聊天。

1. LTSSM 的核心作用

• 检测对端设备：判断链路的另一端是否有PCIe设备（比如Endpoint是否能检测到Root Port）；

• 信号同步：让两端设备的时钟、信号同步，避免因时钟偏差导致数据传输错误；

• 协商参数：协商链路速率（Gen1~Gen5）、链路位宽（x1/x2/x4等）、Lane顺序（多Lane链路时，确认各Lane的顺序）；

• 链路稳定：检测链路的信号质量，确保链路能稳定传输数据，出现异常时触发重新训练。

2. 必须记住的 LTSSM 关键状态（按流程排序，验证必查）

LTSSM包含多个状态，我们不需要记住所有状态，重点记住以下6个核心状态，尤其是“L0状态”——这是验证中最常关注的状态。

1. Detect（检测状态）

   1. 作用：检测链路对端是否存在，判断链路是否有连接；

   2. 验证重点：设备上电后，是否能正常进入Detect状态，是否能检测到对端设备；

   3. 异常情况：如果检测不到对端，会一直停留在Detect状态，链路无法建立。

2. Polling（轮询状态）

   1. 作用：检测到对端后，开始发送轮询信号，与对端同步时钟、锁定信号；

   2. 验证重点：是否能从Detect状态正常跳转到Polling状态，是否能完成信号同步；

   3. 关键：这一步会确认对端的“存在性”，同步双方的信号时序。

3. Configuration（配置状态）

   1. 作用：完成链路参数协商，包括链路位宽（x1/x2等）、Lane顺序、速率协商；

   2. 验证重点：是否能协商到预期的位宽和速率，比如我们配置的是x4位宽、Gen3速率，是否能协商成功；

   3. 关键：协商失败会返回Polling状态，重新进行同步。

4. L0（正常工作状态）

   1. 作用：链路训练完成，进入正常工作状态，这是唯一能收发TLP数据的状态；

   2. 验证重点：这是PCIe验证的“第一关”，任何PCIe Bringup，首先要确认LTSSM能正常进入L0状态；

   3. 补充：如果链路稳定，会一直停留在L0状态；如果出现异常，会跳转到Recovery状态。

5. Recovery（恢复状态）

   1. 作用：链路出现异常（比如信号丢失、CRC错误）时，进入恢复状态，重新进行链路训练；

   2. 验证重点：异常发生时，是否能正确跳转到Recovery状态，恢复后是否能重新进入L0状态；

   3. 工程意义：这是PCIe链路的“自我修复”机制，验证中需要重点测试异常恢复能力。

6. L0s/L1（低功耗状态）

   1. 作用：链路空闲时，进入低功耗状态，降低功耗；有数据传输时，快速唤醒回到L0状态；

   2. 验证重点：低功耗状态的进入/退出是否正常，唤醒后是否能正常收发数据；

   3. 补充：这部分属于进阶内容，Day1我们重点关注L0状态，后续会专门讲解低功耗验证。

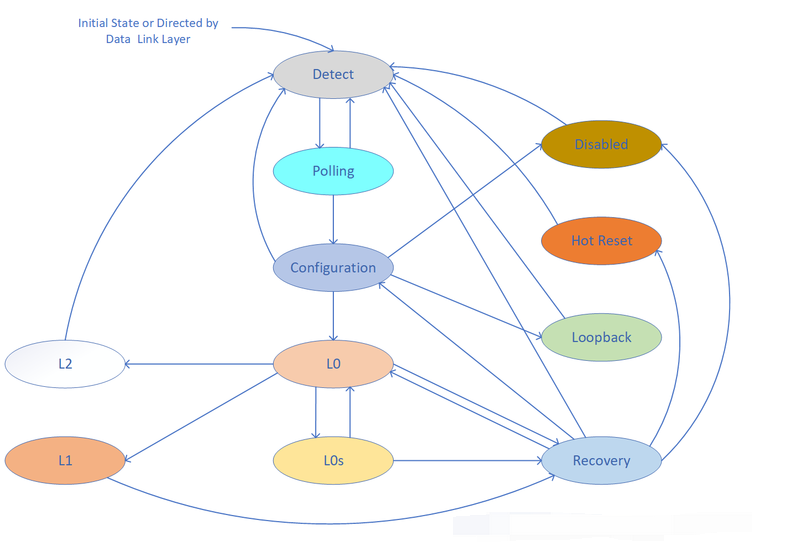

3. LTSSM 状态跳转流程（必背，面试常考）

正常流程：Detect → Polling → Configuration → L0（正常工作）

异常流程：L0 → Recovery → （恢复成功）L0 / （恢复失败）Polling/Detect

记住：只有跳转到L0状态，PCIe才能正常收发TLP数据，这是PCIe验证的基础中的基础——如果LTSSM进不去L0，后续所有的TLP验证、功能验证都无法开展。

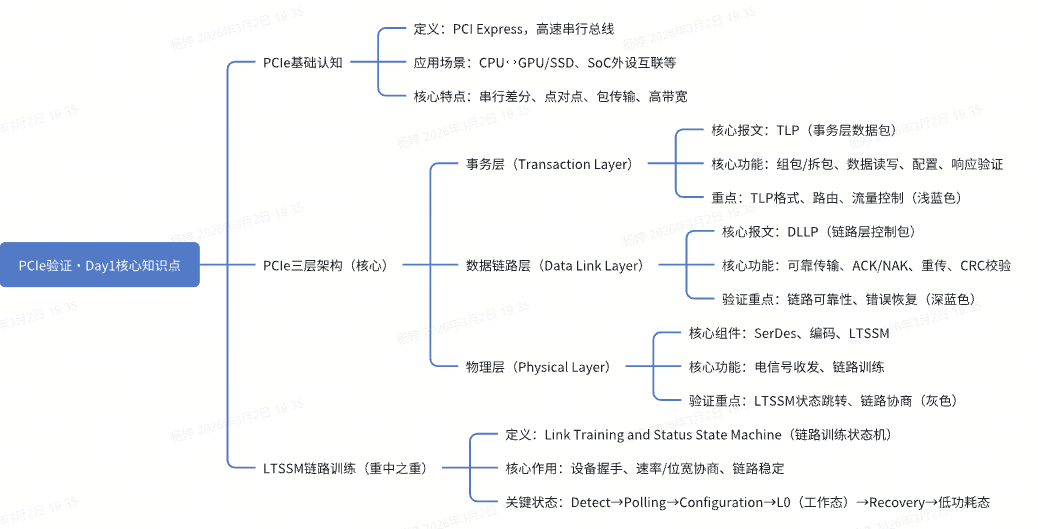

四、验证工程师必须记住的核心结论（3分钟，必背）

结合今天的内容，整理4个核心结论，不管是面试还是工作，都能直接用到：

1. PCIe 三层架构不可逆：事务层（TLP）→ 数据链路层（DLLP）→ 物理层（LTSSM），三层各司其职，缺一不可；

2. LTSSM 的 L0 状态是核心：这是唯一能正常收发TLP数据的状态，验证第一步就是确认LTSSM能进入L0；

3. 验证顺序有讲究：先验证物理层（链路通，LTSSM到L0）→ 再验证链路层（数据可靠，ACK/NAK、流量控制）→ 最后验证事务层（TLP读写、配置）；

4. 工程实操重点：PCIe Bringup（启动验证）时，先看LTSSM状态跳转是否正常，再看TLP是否能正常收发，避免跳过链路训练直接测试TLP，导致排查不出问题。

今日小练习（2分钟，巩固知识点）

问题：PCIe 要正常收发TLP数据，LTSSM必须进入哪个状态？（面试高频题）

A. Detect

B. Polling

C. L0

D. Recovery

答案：C. L0

解析：Detect是检测对端，Polling是同步信号，Configuration是协商参数，这三个都是链路训练的“过程状态”，不能收发数据；L0是正常工作状态，只有进入L0，才能正常收发TLP；Recovery是异常恢复状态，也不能正常收发数据。

六、明日预告（Day 2）

明天我们将进入PCIe验证的核心实操内容——TLP包格式 + 常见TLP类型（MemRd/MemWr/Cfg/Completion）。

重点内容：TLP的完整结构（Header+Payload+ECRC）、Header中最关键的字段（Fmt/Type、Length、Tag）、最常用的5种TLP类型，以及验证中如何检查TLP格式的正确性，这些都是日常工作和面试的高频考点。

如果大家在学习过程中有疑问，或者想了解某个具体的知识点（比如LTSSM的异常场景、三层架构的验证细节），可以在评论区留言，我会在后续的内容中补充讲解。

坚持每日学习30分钟，慢慢积累，一定能吃透PCIe验证！明天Day 2，我们不见不散～
