西门子S7-200组态王基于PLC与组态的公共楼道智能照明系统的设计与研究 要 I ABSTRACT I 1 绪 论 1 1.1系统研究的背景及意义 1 1.1.1 背景 1 1.1.2 意义 1 1.2国内外研究现状 2 1.3 主要技术路线 2 2 系统需求分析及可行性分析 3 2.1需求分析 3 2.2总体设计 3 3 硬件设计 5 3.1 PLC选择 5 3.2 主电路和控制设计 5 3.3 PLC输入和输出分配 7 3.4 PLC输入和输出接线图 8 3.5 器件清单 10 4 软件设计 11 4.1 控制流程图 11 4.2 PLC内部设定地址 12 4.3 梯形图设计 14 4.3.1 主程序 14 4.3.2 单元1灯控制子程序SBR0 17 4.3.3 单元2灯控制子程序SBR1 23 4.3.4 单元3灯控制子程序SBR2 30 4.3.5 参数设定子程序SBR3 37 4.3.6 不同季节时间设定子程序SBR4 41 4.4 语句表程序 44 4.4.1 主程序OB1 44 4.4.2 单元1灯控制子程序SBR0 46 4.4.3 单元2灯控制子程序SBR1 51 4.4.4 单元3灯控制子程序SBR2 56 4.4.5 参数设定子程序SBR3 60 4.4.6 不同季节时间程序SBR4 63 5 组态设计 66 5.1 通讯定义 66 5.2 数据词典 67 5.3 组态画面 67 6 调试和仿真测试 69 6.1 调试 69 6.2 仿真测试 69 总 结 74 参考文献 75 附 录 76 致 谢 77 设计一套基于PLC与组态的公共楼道智能照明控制系统，能够一栋六层楼共三个单元的楼道照明控制，能根据不同季节控制开关灯时间，同时每个单元进行光线检测，光线弱允许开灯，每个单元每个楼层进行人员活动检测，检测到人员活动同时光线弱且在开灯时间，允许开灯，并进行组态王组态显示和参数设定。 2）技术指标 1）利用PLC S7-200作为可编程控制器楼道照明控制； 2）读取系统时钟，进行季节和时分秒读取，控制开关灯时间； 3）使用光线传感器检测光线强弱，光线强不开灯，光线弱允许开灯； 4）检测人员活动，检测到人员活动，在开灯时间，光线弱，自动开灯，进行开灯定时，定时到，检测到无人员活动，自动熄灭当前单元当前楼层楼道灯。 5）进行组

老旧小区的楼道照明常常存在能源浪费问题，邻居们总在抱怨"灯要么不亮，要么亮整夜"。今天咱们就来拆解一个基于西门子S7-200 PLC的智能照明方案，看看如何用梯形图编程和组态王软件让楼道灯学会"看天色、识人影"。

硬件配置的巧思

项目中选用了CPU224XP，这个型号自带的14输入/10输出点数刚好适配六层三单元的结构。有意思的是输入点分配策略——每个楼层占用1个红外传感器接口和1个光敏电阻接口，这样三个单元共18个传感器信号通过扩展模块EM221集中采集。

在接线时特别注意了防误触设计，比如将光敏传感器的模拟量输入通道设置了0-10V电压阈值。这里有个实用技巧：用MOV指令将模拟量读取值存入VW100寄存器，然后通过比较指令触发照明条件：

MOVW AIW0, VW100  // 读取光敏传感器数值
AW>= VW100, 2000   // 阈值设定为2V（约合2000数值量）

梯形图里的智能逻辑

主程序OB1承担着全局调度任务，特别设计了季节时段判断模块。通过读取PLC内部时钟，结合SBR4季节参数子程序，实现冬至日17:30开灯、夏至日19:00开灯这种动态调整。

以单元1的子程序SBR0为例，三层嵌套的触发条件确保精准控制：

1. 光强低于阈值（VW100 < 2000）
2. 当前时间在季节时段内
3. 对应楼层红外传感器激活

当三个条件同时满足时，启动TON定时器开始15分钟倒计时。这里有个细节处理：定时期间如果再次检测到人员活动，通过复位定时器实现"续灯"效果。

|   I0.0        I0.1        T37        Q0.0
|  ----| |-------| |--------|/|--------( )--
|     红外信号   光强达标   定时器触点

组态王的可视化魔法

西门子S7-200组态王基于PLC与组态的公共楼道智能照明系统的设计与研究 要 I ABSTRACT I 1 绪 论 1 1.1系统研究的背景及意义 1 1.1.1 背景 1 1.1.2 意义 1 1.2国内外研究现状 2 1.3 主要技术路线 2 2 系统需求分析及可行性分析 3 2.1需求分析 3 2.2总体设计 3 3 硬件设计 5 3.1 PLC选择 5 3.2 主电路和控制设计 5 3.3 PLC输入和输出分配 7 3.4 PLC输入和输出接线图 8 3.5 器件清单 10 4 软件设计 11 4.1 控制流程图 11 4.2 PLC内部设定地址 12 4.3 梯形图设计 14 4.3.1 主程序 14 4.3.2 单元1灯控制子程序SBR0 17 4.3.3 单元2灯控制子程序SBR1 23 4.3.4 单元3灯控制子程序SBR2 30 4.3.5 参数设定子程序SBR3 37 4.3.6 不同季节时间设定子程序SBR4 41 4.4 语句表程序 44 4.4.1 主程序OB1 44 4.4.2 单元1灯控制子程序SBR0 46 4.4.3 单元2灯控制子程序SBR1 51 4.4.4 单元3灯控制子程序SBR2 56 4.4.5 参数设定子程序SBR3 60 4.4.6 不同季节时间程序SBR4 63 5 组态设计 66 5.1 通讯定义 66 5.2 数据词典 67 5.3 组态画面 67 6 调试和仿真测试 69 6.1 调试 69 6.2 仿真测试 69 总 结 74 参考文献 75 附 录 76 致 谢 77 设计一套基于PLC与组态的公共楼道智能照明控制系统，能够一栋六层楼共三个单元的楼道照明控制，能根据不同季节控制开关灯时间，同时每个单元进行光线检测，光线弱允许开灯，每个单元每个楼层进行人员活动检测，检测到人员活动同时光线弱且在开灯时间，允许开灯，并进行组态王组态显示和参数设定。 2）技术指标 1）利用PLC S7-200作为可编程控制器楼道照明控制； 2）读取系统时钟，进行季节和时分秒读取，控制开关灯时间； 3）使用光线传感器检测光线强弱，光线强不开灯，光线弱允许开灯； 4）检测人员活动，检测到人员活动，在开灯时间，光线弱，自动开灯，进行开灯定时，定时到，检测到无人员活动，自动熄灭当前单元当前楼层楼道灯。 5）进行组

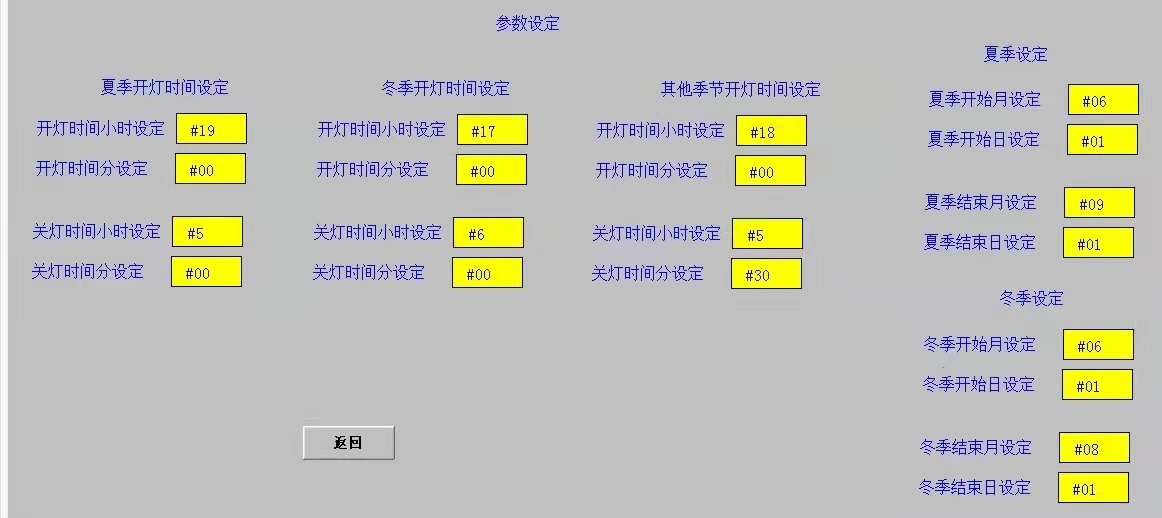

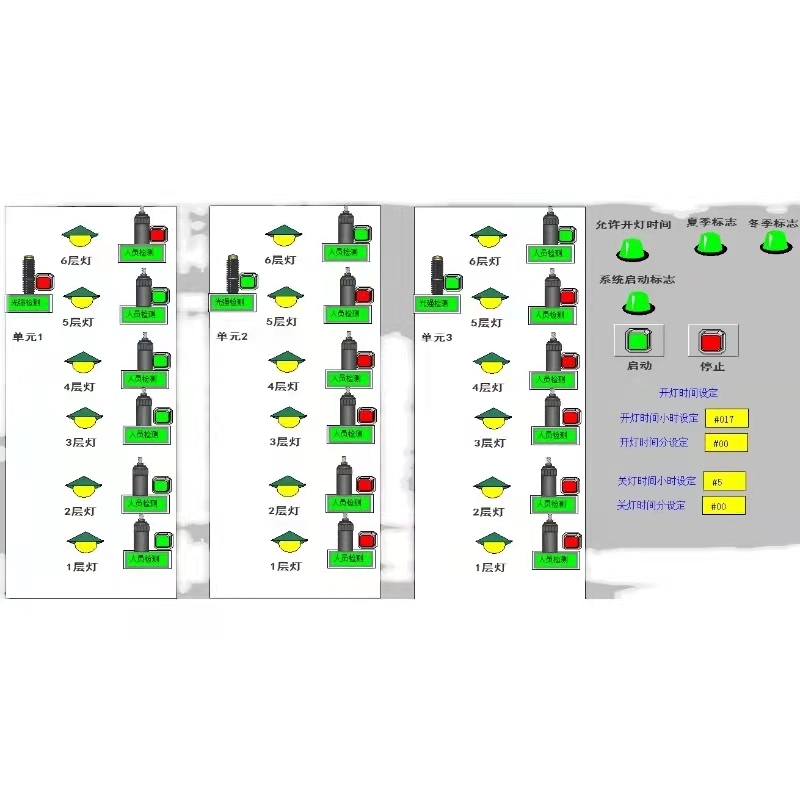

在组态王6.55中构建的监控界面藏着几个实用彩蛋。数据词典里定义的"季节模式"变量直接关联到PLC的VB50寄存器，运维人员点击下拉菜单就能切换春夏秋冬模式。有意思的是光照度曲线图，通过将VW100寄存器绑定趋势图控件，可以直观看到楼道采光随时间变化的情况。

通讯配置时遇到个小坑——PC/PPI电缆的波特率必须与PLC端口设置一致。建议在Set PG/PC接口里先做端口测试，否则容易出现"通信超时但指示灯正常"的玄学问题。

现场调试的实战经验

仿真阶段发现个有趣现象：当多人连续通过楼道时，红外传感器可能漏检。解决方案是在梯形图中加入边沿检测指令，确保每个触发信号都能被捕获：

LD M0.0       // 原始红外信号
EU           // 上升沿检测
= M0.1       // 处理后的触发信号

实测阶段还优化了光强采样频率，从每秒1次提升到每秒4次，避免因云层快速移动造成的灯光频闪。

这套系统投用后，物业算过一笔账：三单元六层楼的年耗电量从4800度降到900度左右。更妙的是，老人们不再抱怨半夜摸黑上下楼，因为灯具会在脚步声响起前0.5秒预启动——这得益于PLC程序里精心调整的扫描周期与输出响应时间的配合。

下次再看到楼道灯自动亮起时，或许可以会心一笑：这闪烁的微光里，藏着多少工控人的编程智慧呢？
