SpringBoot+Vue3 企业会议室预约管理系统设计：2张表、时间冲突检测、5天×30分钟预约网格——从"口头占座"到"一键预约"

🌐 文档地址：http://ruoyioffice.com | 📦 源码1：https://gitcode.com/zhouzhongyan/ruoyi-office-vben.git |📦 源码2：https://gitcode.com/zhouzhongyan/ruoyi-office.git |📦 源码3：https://github.com/yuqing2026/ruoyi-office.git | 💬 微信：17156169080（备注「RuoYi Office」）

会议室是企业日常协作中使用频率最高的共享资源——却也是管理最混乱的资源。"口头预约被遗忘、到了才发现被占、谁定的不知道、投影仪坏了没人修"几乎是每家公司都经历过的场景。RuoYi Office 用 2 张表、3 模式时间冲突检测、needApproval 流程变量 + 5天×30分钟可视化预约网格，构建了从会议室建档→预约→审批→使用的全流程管理闭环。

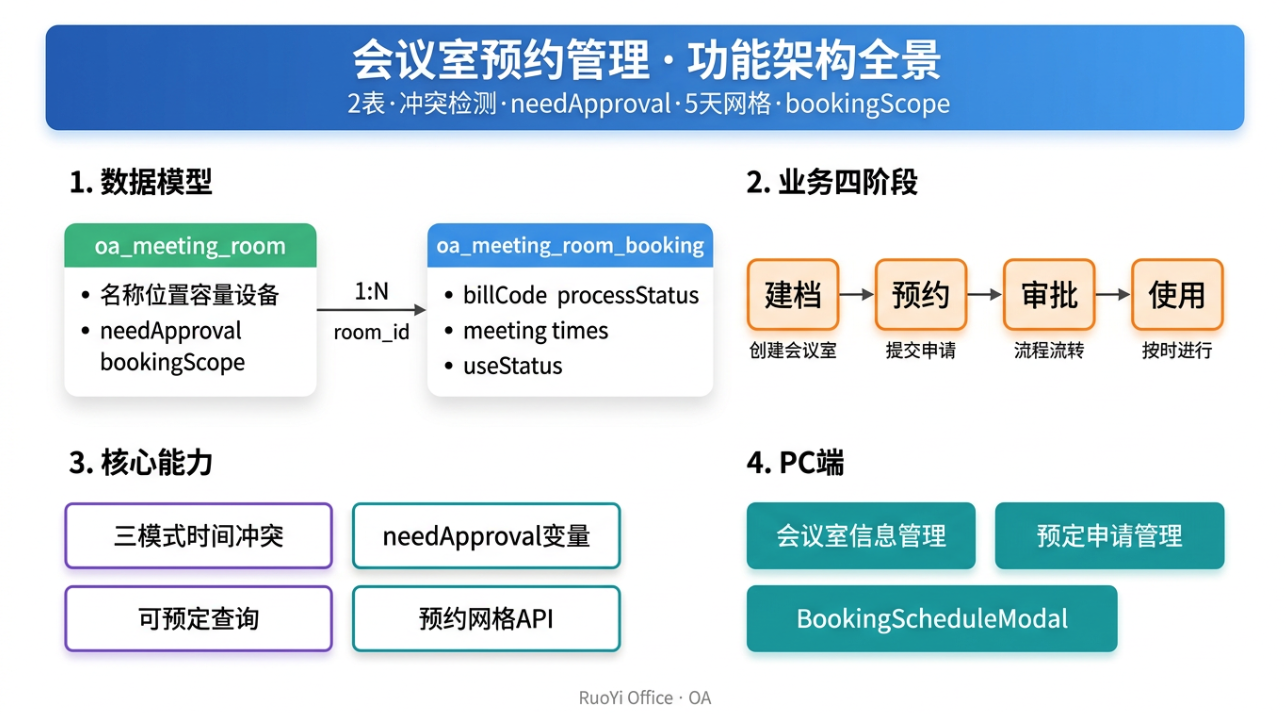

▲ 会议室预约管理功能架构全景：2 张表承载会议室信息与预定申请，时间冲突检测防止双重预约，needApproval 流程变量按会议室独立控制审批，5天×30分钟预约网格实现可视化排期

引言：会议室预约到底难在哪？

“不就是记一下谁定了哪个会议室吗？”——大多数开发者的第一反应。但真正做过才会发现，会议室预约管理的复杂度远超想象：

时间冲突是核心痛点：周一早会 9:00-10:00 的大会议室被两个部门同时预约，到了门口才发现"撞车"，双方都拿着"预约记录"互不相让。系统必须在预约提交时就精确检测时间段是否重叠——而时间重叠有三种模式（左交叉、右交叉、包含），任何一种漏掉都会导致冲突。

会议室类型多，权限不同：董事会议室只允许高管预约，普通会议室对全员开放，培训教室只对 HR 和培训部门开放。不同会议室的可预定范围和审批流程完全不同。传统做法是"全靠行政口头通知谁能定哪个室"，换一个行政就乱了。

审批需求因室而异：小会议室随便定，大会议室需要部门审批，贵宾接待室必须行政审批。每个会议室是否需要审批应该独立可配，而不是"一刀切"。如果所有预约都要审批，8 人小会议室定个半小时也要等审批，效率大打折扣。

排期可视化缺失：想看一间会议室这周哪些时间段有空，传统做法是翻表格逐条核对。一个直观的"5 天×时间段"预约网格能让空闲时段一目了然——这是用户体验上的质变。

会议信息不完整：谁是主持人、哪些人参会、会议主题是什么、需不需要提醒——这些信息散落在微信群或邮件中，会议结束后无据可查。如果有人问"上周三下午的产品评审会决定了什么"，没有任何系统记录。

痛点场景	传统方式	后果
预约时间冲突	纸质登记/口头沟通	到了才发现被占，浪费所有与会者时间
权限无管控	所有人都能定所有室	实习生占了董事会议室，高管无处开会
审批一刀切	所有预约统一走审批	小会议室预约也要等半天审批，效率低下
排期不可视	翻 Excel 逐条核对	选一个空闲时段要花 10 分钟
会议信息散落	微信群/邮件通知	参会人忘了、会议室位置搞错、会后无记录
设备信息缺失	到了才知道没投影仪	临时借设备耽误开会

本文以 RuoYi Office 的会议室预约管理模块为例，完整拆解其业务建模、数据结构、冲突检测算法、预约网格实现、前后端交互方案。

一、业务设计：从一次会议室预约说起

1.1 业务全景

一次完整的会议室预约涉及三个角色、四个阶段：

阶段	角色	操作	系统行为
建档	行政管理员	录入会议室（名称/位置/类型/容量/设备/管理人）	创建会议室记录，设置可预定范围和审批策略
预约	普通员工	选择会议室、填写会议信息 → 提交	创建预定申请，冲突检测，发起BPM流程
审批	审批人	审核预约合理性	审批通过/拒绝，根据 needApproval 变量决定是否跳过
使用	主持人/参会人	按时使用会议室	使用状态流转：待使用→使用中→已完成

1.2 needApproval：每个会议室独立控制审批

这是本方案最核心的业务抽象——会议室本身决定了预约是否需要审批：

不需审批（needApproval = false）：提交后流程自动通过，预约即时生效。适用于普通小会议室，员工可以即定即用。
需要审批（needApproval = true）：提交后走 BPM 审批流程，审批人确认后预约才生效。适用于大会议室、贵宾接待室等重要资源。

提交预约时，系统读取会议室的 needApproval 配置，将其作为流程变量传入 BPM 引擎。Flowable 流程中通过条件表达式 ${needApproval == true} 判断是否需要人工审批节点，实现了一套流程定义覆盖所有会议室的灵活设计。

这种"配置驱动审批"的模式极大简化了运维——行政在管理页面勾选"需要审批"就能立即生效，无需IT人员修改流程定义。

1.3 bookingScope：可预定范围控制

会议室通过 bookingScope + bookingMembers 两个字段实现访问控制：

bookingScope	含义	bookingMembers	效果
`0`	全部人员可预定	不需要	所有员工都能预约此会议室
`1`	指定成员可预定	逗号分隔的用户ID	只有列表中的员工能看到并预约此会议室

查询"可预定会议室"时，系统先过滤 availableStatus=0（正常）且 allowBooking=true（允许预定）的会议室，再根据 bookingScope 和当前用户ID进行权限过滤——不在可预定范围内的会议室，用户连看都看不到。

1.4 使用状态的生命周期

每张预定申请单有独立的使用状态 useStatus：

状态码	状态名	触发条件	说明
`0`	待使用	提交预约（审批通过后生效）	会议尚未开始
`1`	使用中	到达会议开始时间	会议正在进行
`2`	已完成	到达会议结束时间	会议正常结束
`3`	已取消	用户取消或流程撤回	预约已取消，释放时间段

使用状态支持在列表中行内编辑——但只有审批通过（processStatus = 2）后才允许修改，避免审批中的预约被提前操作。

二、系统设计：两个子模块的协作

2.1 模块组成

RuoYi Office 的会议室管理位于 OA 办公管理 → 会议室管理 目录下，由两个紧密协作的子模块组成：

子模块	菜单名称	功能定位	面向角色
会议室信息	会议室信息管理	会议室主数据管理：名称、位置、类型、容量、设备、管理人、可预定范围	行政管理员
预定申请	预定申请管理	员工发起预约、走BPM审批、使用状态管理	全体员工

2.2 核心设计决策

决策点	方案	理由
数据模型	会议室+预定申请两张表	会议室管"有哪些室"，申请单管"谁定了哪个时段"
冲突检测范围	待使用 + 使用中	已完成和已取消不占用时间段
冲突检测时机	提交时校验	保存不校验（允许草稿），提交审批时严格检查
会议室选择范围	可预定且正常状态	MeetingRoomSelectModal 强制 `availableStatus=0` + `allowBooking=true`
冗余存储	申请单冗余会议室名称/位置/类型	列表展示不需 JOIN，历史数据不受修改影响
审批策略	needApproval 流程变量	每个会议室独立配置，BPM 流程条件分支
权限控制	bookingScope + bookingMembers	会议室级别的可预定范围控制
排期可视化	5天×30分钟预约网格	BookingScheduleModal 直观展示占用/空闲时段
我的单据	后端强制注入 creator	数据安全，员工只能看到自己的预约

三、PC 端功能实现

3.1 会议室信息管理

会议室信息页面是预约管理的"数据基石"，采用 VxeGrid 列表展示所有会议室信息。

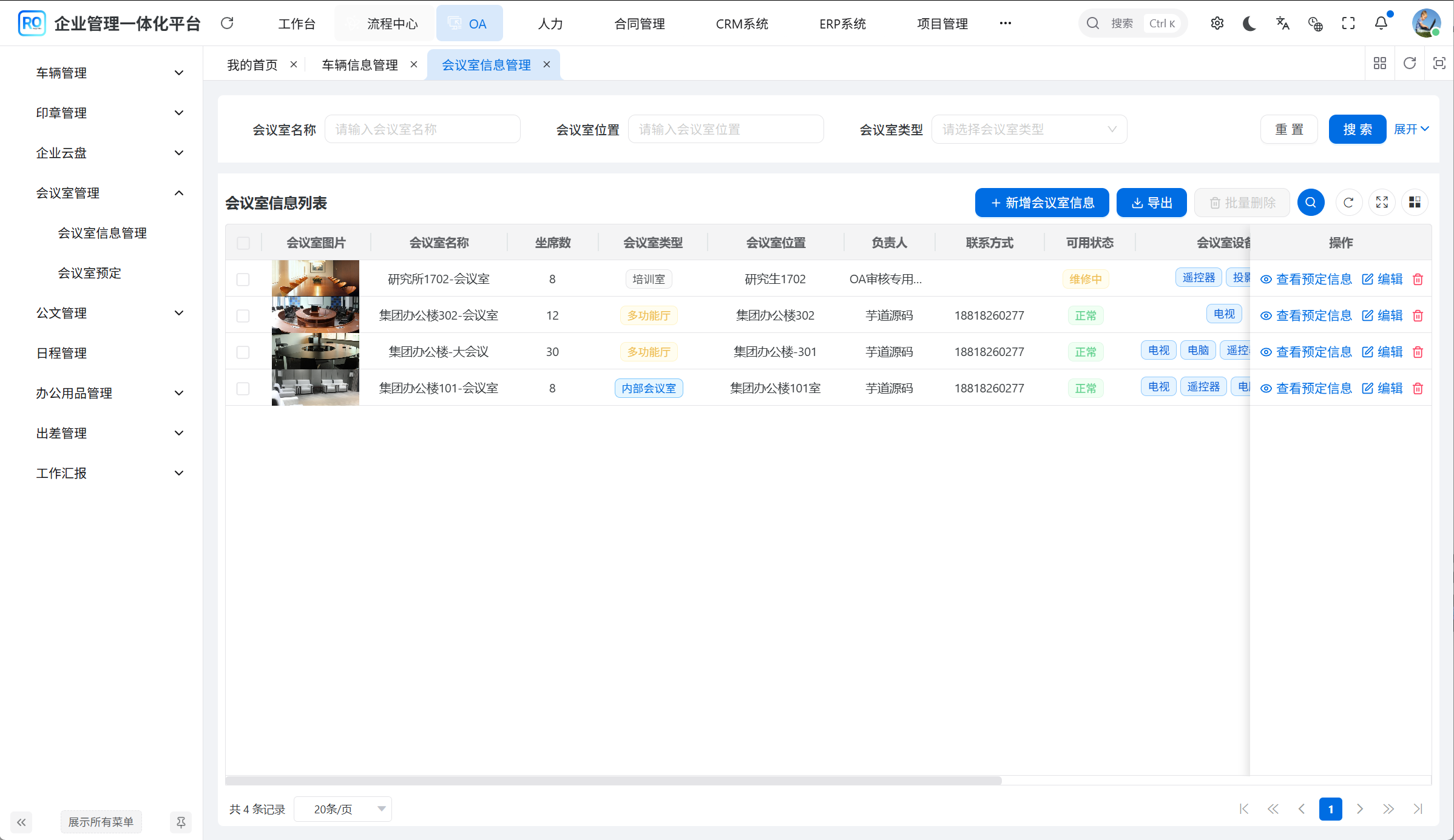

▲ 会议室信息管理：列表展示会议室照片、名称、位置、类型、座位数、设备配置（多选标签）、管理人信息、可用状态。支持新增、编辑、删除、查看预约排期

列表设计要点：

照片缩略图：CellImage 组件展示会议室照片，支持点击放大预览
设备多选标签：equipment 字段通过字典 OA_MEETING_ROOM_EQUIPMENT 渲染为多个彩色标签（投影仪/白板/视频会议设备/音响等）
预约排期入口：每行提供"查看排期"按钮，点击弹出 BookingScheduleModal 查看该会议室的 5 天预约情况
可用状态三色标签：正常（绿色）/ 维修（橙色）/ 不可用（灰色）
审批策略标识：needApproval 字段在列表中展示为"是/否"标签，一目了然
表单配置项：编辑弹窗中可设置 allowBooking（是否允许预定）、needApproval（是否需审批）、bookingScope（可预定范围）、bookingMembers（指定成员）

3.2 预定申请列表

申请列表展示当前用户创建的所有预定申请单，支持新建、查看详情、删除操作。

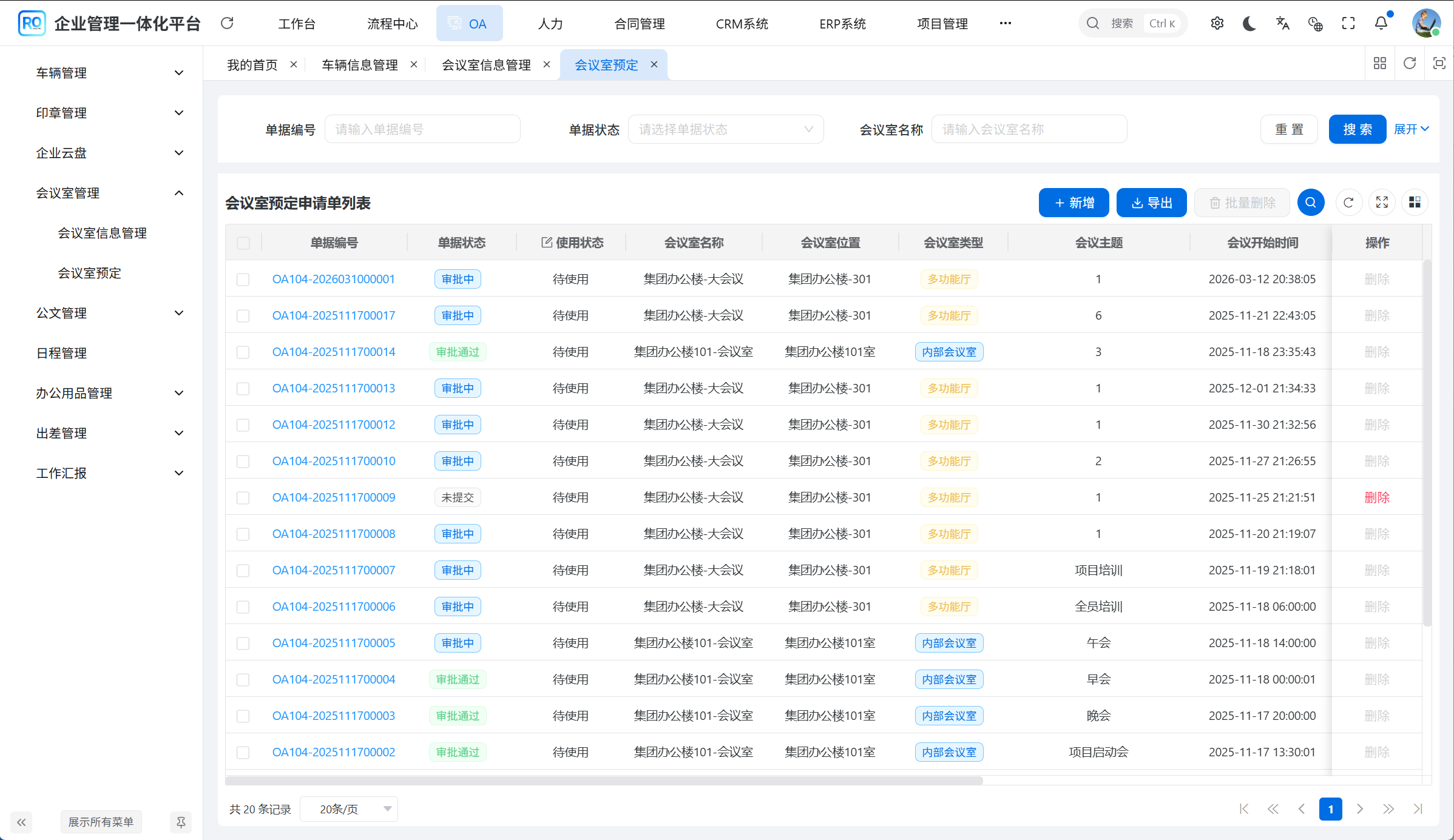

▲ 预定申请列表：支持按单据编号、流程状态、会议室名称、会议主题、使用状态等多维度搜索。列表默认只显示当前登录用户的申请单

列表设计要点：

单据编号链接：点击 billCode 列自动跳转到详情页，编号格式为 OA{typeCode}-{YYYYMMDD}{5位流水}
双状态展示：同时展示「流程状态」（审批中/已通过/已拒绝）和「使用状态」（待使用/使用中/已完成/已取消），通过 CellDict 渲染为不同颜色标签
useStatus 行内编辑：使用状态列支持行内下拉编辑——但只有审批通过（processStatus = 2）且 useStatus != 3（未取消）时才可编辑
删除约束：删除前校验流程状态，审批中的单据不可删除；取消的流程可以删除
参会人展示：attendeeNames 字段以逗号分隔的姓名列表展示

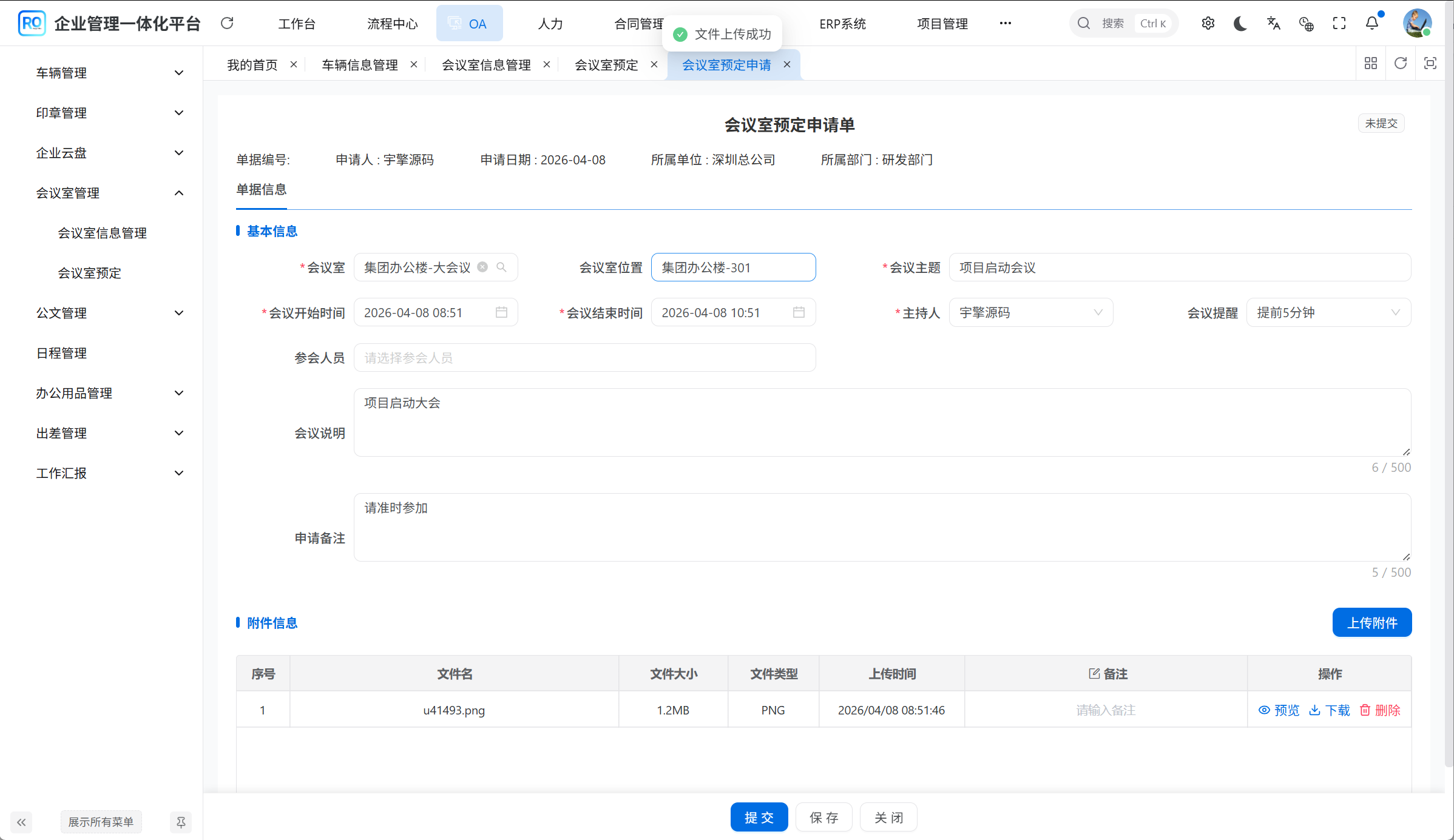

3.3 预定申请详情

详情页集 基本信息表单、会议室选择、时间选择、参会人管理、附件 于一体。

核心字段：

字段	组件	说明
会议室	HelpInput + MeetingRoomSelectModal	点击弹出选择弹窗，选中后自动回填名称/位置/类型
会议主题	Input	必填，描述会议内容
会议开始时间	DatePicker（showTime, 30min step）	30 分钟为最小粒度
会议结束时间	DatePicker（showTime, 30min step）	30 分钟为最小粒度
主持人	UserSelectInput	选择主持人，自动填充 moderatorName
参会人员	UserSelectInput（多选）	逗号分隔存储，自动填充 attendeeNames
提醒方式	Select	字典控制（如：会前15分钟/30分钟/1小时）
会议说明	TextArea	选填，描述会议背景和议程
附件	Upload	支持上传会议材料
备注	TextArea	选填

MeetingRoomSelectModal（会议室选择弹窗）：

弹窗内部是一个独立的分页表格，只展示可预定且状态正常的会议室，并根据当前用户的权限过滤。选中一间会议室后双击即可确认选择，信息自动回填到表单：

query: async ({ page }, formValues) => {
  const queryParams = {
    pageNo: page.currentPage,
    pageSize: page.pageSize,
    ...formValues,
  };
  return await getBookableMeetingRoomPage(queryParams);
},

弹窗中还提供"查看排期"按钮，点击可弹出 BookingScheduleModal 查看该会议室的预约情况，帮助用户在选择会议室时就能判断目标时段是否空闲。

3.4 预约网格 BookingScheduleModal

这是会议室管理中最具特色的前端组件——5天×30分钟粒度的可视化预约网格。

▲ 预约网格：横轴为 5 个工作日，纵轴为每 30 分钟一格的时间段（如 08:00-08:30、08:30-09:00），已占用时段标记为彩色块，空闲时段为白色，一目了然

网格设计要点：

数据来源：调用 getMeetingRoomBookingSchedule 接口，传入会议室ID和日期范围（默认当前周的 5 个工作日），返回该范围内所有预定记录
占用判定：processStatus = 2（已通过）且 useStatus != 3（未取消）的预约标记为"已占用"
时间粒度：以 30 分钟为最小单位，将每个预约的 meetingStartTime 到 meetingEndTime 映射到对应的网格单元格。例如 9:00-10:30 的会议会占据 3 个格子（9:00、9:30、10:00）
当日审批列表：网格下方展示当天已审批通过的预约列表，包含会议主题、时间、主持人等信息，行政人员无需切换页面就能掌握当日会议全貌
颜色编码：已占用（蓝色标记会议主题）/ 空闲（白色）/ 当前时段（浅黄色高亮）
切换日期范围：支持前后翻页切换查看不同周的排期，方便提前规划会议

网格数据映射逻辑：

前端拿到预约数据后，将连续时间段拆分为 30 分钟的离散格子。关键在于处理跨格子的预约——一个 9:00-11:00 的会议需要映射到 [9:00, 9:30, 10:00, 10:30] 四个格子，每个格子都显示相同的会议主题和预约人信息。这种映射方式让用户对时间占用一目了然。

四、流程设计：BPM 审批与 needApproval 分支

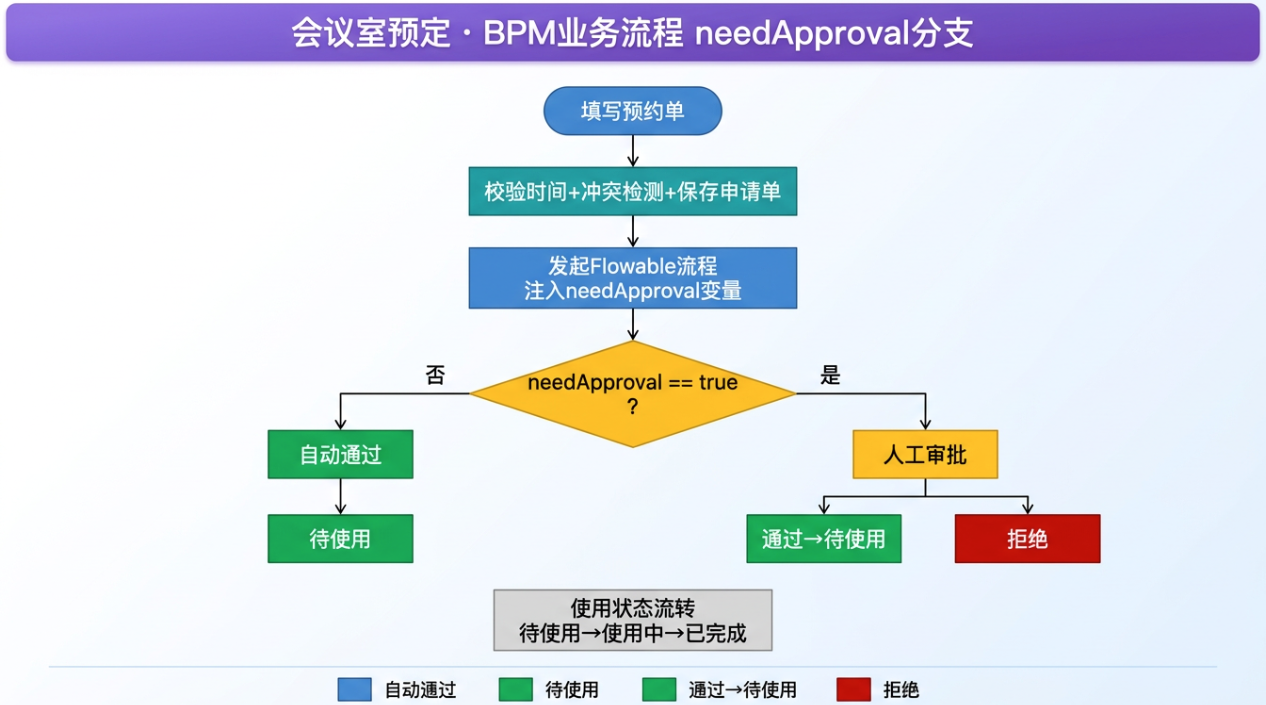

4.1 流程编排

会议室预定使用 Flowable 引擎编排，流程定义 Key 为 oa_meeting_room_booking。流程设计的核心特色是根据会议室配置动态决定是否需要人工审批：

员工选择会议室、填写会议信息（主题/时间/主持人/参会人） → 提交流程
系统校验时间合法性 + 冲突检测 → 通过后保存申请单
系统读取会议室 needApproval 配置，注入流程变量
needApproval = false → 流程自动通过，预约即时生效，使用状态设为「待使用」
needApproval = true → 进入人工审批节点（部门负责人/行政审批）
审批通过，使用状态变为「待使用」；审批拒绝，预约不生效
会议到期后，使用状态可通过行内编辑更新为「已完成」

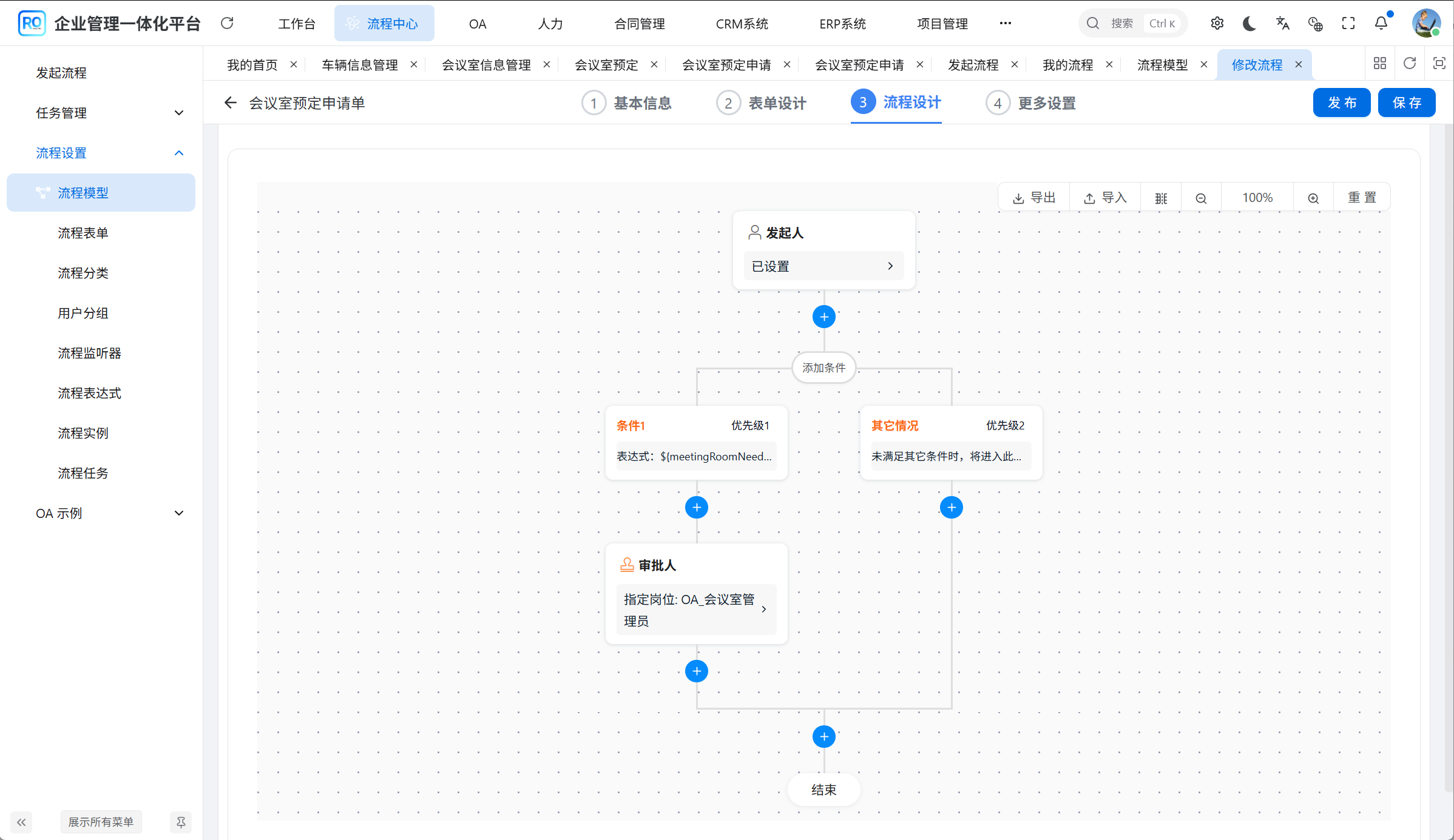

流程变量的妙用：提交时读取会议室的 needApproval 属性并注入 BPM 流程变量。Flowable 通过条件网关 ${needApproval == true} 判断是否走审批分支，实现了一套流程定义适配所有会议室的灵活方案——新增会议室时只需在管理页面勾选"需要审批"即可，无需修改流程定义。

4.2 FlowBillService 回调驱动状态变化

预定申请服务实现了 FlowBillService 接口，BPM 引擎在流程状态变化时自动回调：

@Override
public void updateProcessStatus(String businessKey, Integer status) {
    Long id = Long.parseLong(businessKey);
    MeetingRoomBookingDO updateObj = new MeetingRoomBookingDO()
            .setId(id)
            .setProcessStatus(status);
    // 流程取消时同步取消使用状态
    if (status == BpmTaskStatusEnum.CANCEL.getStatus()) {
        updateObj.setUseStatus(3); // 已取消
    }
    meetingRoomBookingMapper.updateById(updateObj);
}

关键设计：

流程取消时，useStatus 自动设为 3（已取消），释放该时间段，其他人可以重新预约
审批拒绝时，只更新 processStatus，预约单在业务层面"从未生效"
整个状态流转由 BPM 框架通过 processDefinitionKey 匹配 FlowBillService 实现类，零硬编码

五、后端核心实现

5.1 两层数据模型

会议室管理使用 2 张表实现完整的业务数据存储：

oa_meeting_room（会议室信息）
    └── 1:N ──▶ oa_meeting_room_booking（预定申请单）
                   通过 room_id 关联

一间会议室可以有多条预定记录，但每条预定只关联一间会议室。与用印管理类似，数据模型保持简洁，不需要明细行表——因为每次预约只针对一间会议室，不存在"一次预约多间室"的场景（如果确实需要多间，分别提交即可）。

5.2 单据编号生成

每张预定申请单有唯一的单据编号，格式为 OA{typeCode}-{YYYYMMDD}{5位流水}。编号在首次保存或提交时自动生成：

if (StringUtils.isBlank(saveReqVO.getBillCode())) {
    saveReqVO.setBillCode(BillCodeUtils.generateBillCode(
        SystemEnum.OA, OaBillTypeEnum.OA_MEETING_ROOM_BOOKING));
}

流水号基于 Redis 自增，key 为 bill_code:OA:{typeCode}:{yyyyMMdd}，过期时间 2 天，保证分布式环境下编号唯一且递增。

5.3 提交流程：冲突检测 + needApproval 变量注入

提交预定申请是整个业务中逻辑最密集的环节——需要生成编号、校验时间合法性、检测时间冲突、读取审批策略、发起 BPM 流程：

public Long submitMeetingRoomBooking(MeetingRoomBookingSaveReqVO saveReqVO) {
    // 1. 生成单据编号
    if (StringUtils.isBlank(saveReqVO.getBillCode())) {
        saveReqVO.setBillCode(BillCodeUtils.generateBillCode(
            SystemEnum.OA, OaBillTypeEnum.OA_MEETING_ROOM_BOOKING));
    }
    // 2. 校验会议时间合法性（开始<结束）
    validateMeetingTime(saveReqVO);
    // 3. 时间冲突检测（核心！）
    validateTimeConflict(saveReqVO);
    // 4. 保存预定申请（状态设为审批中）
    MeetingRoomBookingDO meetingRoomBooking = BeanUtils.toBean(
            saveReqVO, MeetingRoomBookingDO.class)
            .setProcessStatus(BpmTaskStatusEnum.RUNNING.getStatus())
            .setUseStatus(0);
    meetingRoomBookingMapper.insertOrUpdate(meetingRoomBooking);
    // 5. 读取会议室 needApproval 配置
    Boolean needApproval = false;
    if (saveReqVO.getRoomId() != null) {
        var meetingRoom = meetingRoomService.getMeetingRoom(saveReqVO.getRoomId());
        if (meetingRoom != null) {
            needApproval = meetingRoom.getNeedApproval() != null
                    ? meetingRoom.getNeedApproval() : false;
        }
    }
    // 6. 构建流程变量并提交 BPM
    Map<String, Object> processInstanceVariables =
            BpmProcessVariableUtils.buildBillVariables(saveReqVO);
    processInstanceVariables.put(PV_MEETING_ROOM_NEED_APPROVAL, needApproval);
    String processInstanceId = processInstanceApi.submitProcessInstance(...)
            .getCheckedData();
    // 7. 回写流程实例ID，保存附件
    // ...
    return meetingRoomBooking.getId();
}

关键：needApproval 不是写死在流程定义里的，而是运行时从会议室配置中动态读取。新增会议室或修改审批策略时无需调整流程。

5.4 时间冲突检测：3 模式时间重叠比对

validateTimeConflict 是会议室预约中最核心的校验逻辑——判断同一间会议室在申请的时间段内是否已有未取消的预约：

private void validateTimeConflict(MeetingRoomBookingSaveReqVO saveReqVO) {
    List<MeetingRoomBookingDO> existingBookings = meetingRoomBookingMapper.selectList(
        new LambdaQueryWrapperX<MeetingRoomBookingDO>()
            .eq(MeetingRoomBookingDO::getRoomId, saveReqVO.getRoomId())
            .in(MeetingRoomBookingDO::getUseStatus, Arrays.asList(0, 1))
            .and(wrapper -> wrapper
                // 模式1（左交叉）：已有开始 ≤ 新开始 < 已有结束
                .or(w -> w.le(MeetingRoomBookingDO::getMeetingStartTime,
                              saveReqVO.getMeetingStartTime())
                          .gt(MeetingRoomBookingDO::getMeetingEndTime,
                              saveReqVO.getMeetingStartTime()))
                // 模式2（右交叉）：已有开始 < 新结束 ≤ 已有结束
                .or(w -> w.lt(MeetingRoomBookingDO::getMeetingStartTime,
                              saveReqVO.getMeetingEndTime())
                          .ge(MeetingRoomBookingDO::getMeetingEndTime,
                              saveReqVO.getMeetingEndTime()))
                // 模式3（包含）：新开始 ≤ 已有开始 且 新结束 ≥ 已有结束
                .or(w -> w.ge(MeetingRoomBookingDO::getMeetingStartTime,
                              saveReqVO.getMeetingStartTime())
                          .le(MeetingRoomBookingDO::getMeetingEndTime,
                              saveReqVO.getMeetingEndTime()))
            )
    );
    // 编辑时排除自身
    if (saveReqVO.getId() != null) {
        existingBookings = existingBookings.stream()
            .filter(booking -> !booking.getId().equals(saveReqVO.getId()))
            .toList();
    }
    if (!existingBookings.isEmpty()) {
        throw exception(MEETING_ROOM_BOOKING_TIME_CONFLICT);
    }
}

三种时间重叠模式图解：

已有预约：      |=====已有预约=====|
新预约区间：
模式1（左交叉）：  |====新====|           → 新开始时间落在已有区间内
模式2（右交叉）：           |====新====|  → 新结束时间落在已有区间内
模式3（包含）：    |==========新==========| → 新预约完全包含已有预约

冲突检测范围：只检测 useStatus 为 0（待使用） 和 1（使用中） 的预约——已完成和已取消的预约不再占用时间段。编辑自己的预约时通过 .filter(booking -> !booking.getId().equals(saveReqVO.getId())) 排除自身。

5.5 可预定会议室查询：权限过滤

查询可预定会议室时，除了基础过滤（正常状态+允许预定），还需要根据 bookingScope 和当前用户进行权限过滤：

public PageResult<MeetingRoomDO> getBookableMeetingRoomPage(
        MeetingRoomPageReqVO pageReqVO, Long currentUserId) {
    pageReqVO.setAvailableStatus(0);
    pageReqVO.setAllowBooking(true);
    PageResult<MeetingRoomDO> pageResult = meetingRoomMapper.selectPage(pageReqVO);
    if (currentUserId != null) {
        List<MeetingRoomDO> filteredList = pageResult.getList().stream()
            .filter(room -> {
                // 全部人员可预定
                if (room.getBookingScope() == null
                        || room.getBookingScope() == 0) return true;
                // 指定成员可预定
                if (room.getBookingScope() == 1) {
                    if (StrUtil.isBlank(room.getBookingMembers())) return false;
                    String[] memberIds = room.getBookingMembers().split(",");
                    for (String memberId : memberIds) {
                        if (String.valueOf(currentUserId)
                                .equals(memberId.trim())) return true;
                    }
                    return false;
                }
                return true;
            }).collect(Collectors.toList());
        return new PageResult<>(filteredList, (long) filteredList.size());
    }
    return pageResult;
}

为什么用内存过滤而非 SQL：bookingMembers 是逗号分隔的字符串，SQL LIKE '%1%' 无法精确匹配用户ID（ID=1 会误匹配 ID=11、ID=21 等）。FIND_IN_SET 函数虽然能精确匹配，但不是所有数据库都支持且无法利用索引。在企业级场景下，会议室数量通常在几十间量级，内存过滤的性能开销可以忽略不计。

如果未来会议室数量增长到数百间，可以考虑引入 oa_meeting_room_member 关联表替代逗号分隔字符串——但在当前规模下，简单方案就是最好的方案。

5.6 预约排期查询：5 天网格数据

getMeetingRoomBookingSchedule 为前端的预约网格组件提供数据——查询指定会议室在日期范围内的所有预约记录：

public MeetingRoomBookingScheduleRespVO getMeetingRoomBookingSchedule(
        MeetingRoomBookingScheduleReqVO reqVO) {
    LocalDateTime startDateTime = reqVO.getStartDate().atStartOfDay();
    LocalDateTime endDateTime = reqVO.getEndDate().atTime(23, 59, 59);
    // 查询该会议室在时间范围内的所有预约
    List<MeetingRoomBookingDO> bookings = meetingRoomBookingMapper.selectList(
        new LambdaQueryWrapperX<MeetingRoomBookingDO>()
            .eq(MeetingRoomBookingDO::getRoomId, reqVO.getRoomId())
            .and(wrapper -> wrapper
                .or(w -> w.ge(MeetingRoomBookingDO::getMeetingStartTime, startDateTime)
                          .le(MeetingRoomBookingDO::getMeetingStartTime, endDateTime))
                .or(w -> w.ge(MeetingRoomBookingDO::getMeetingEndTime, startDateTime)
                          .le(MeetingRoomBookingDO::getMeetingEndTime, endDateTime))
                .or(w -> w.le(MeetingRoomBookingDO::getMeetingStartTime, startDateTime)
                          .ge(MeetingRoomBookingDO::getMeetingEndTime, endDateTime))
            ).orderByAsc(MeetingRoomBookingDO::getMeetingStartTime)
    );
    // 同时查询当天已审批通过的预约列表
    // 返回包含预约列表和当日审批列表的响应对象
    return new MeetingRoomBookingScheduleRespVO(bookings, todayApproved);
}

排期查询同样使用了三种时间重叠模式——确保跨天的会议也能被正确包含在查询结果中。前端拿到数据后，将每条预约按 meetingStartTime 和 meetingEndTime 映射到 30 分钟粒度的网格单元格中。

为什么排期查询也要三种重叠模式：假设查询周一到周五的排期，一个从周日 16:00 到周一 10:00 的会议，只用"开始时间在范围内"是查不到的——它的开始时间在周日。三种模式确保了无论会议是完全在范围内、还是跨越范围边界，都能被正确查出。

5.7 删除时清理流程

删除预定申请时，需要同时清理 BPM 流程实例：

@Override
public void deleteMeetingRoomBooking(Long id) {
    MeetingRoomBookingDO booking = meetingRoomBookingMapper.selectById(id);
    if (booking == null) {
        throw exception(MEETING_ROOM_BOOKING_NOT_EXISTS);
    }
    // 清理 BPM 流程实例（尽力清理，不阻塞删除）
    if (StringUtils.isNotBlank(booking.getProcessInstanceId())) {
        try {
            processInstanceApi.deleteProcessInstance(
                Long.valueOf(booking.getCreator()),
                booking.getProcessInstanceId());
        } catch (Exception e) {
            log.warn("[deleteMeetingRoomBooking] 清理流程失败: {}",
                    e.getMessage());
        }
    }
    meetingRoomBookingMapper.deleteById(id);
}

流程清理使用 try-catch 包裹——即使 Flowable 引擎出错也不影响业务数据删除，这是一种"尽力清理"的防御性设计。

六、RuoYi Office 的创新设计

6.1 needApproval 流程变量：会议室级别的审批控制

很多会议室预约系统要么"全部需要审批"，要么"全部不审批"。RuoYi Office 将审批策略下放到每个会议室独立配置：

传统方案：在流程定义中硬编码审批/不审批 → 修改策略需要改流程 → 不同会议室无法差异化
RuoYi Office：needApproval 作为会议室属性 → 提交时动态注入流程变量 → BPM 条件网关分支 → 一套流程适配所有会议室

管理员只需在会议室编辑页面勾选/取消"需要审批"，即可立即生效，无需任何流程配置变更。

6.2 5天×30分钟预约网格：可视化排期

用表格列表查空闲时段需要逐条核对，效率极低。预约网格将一周的预约情况压缩到一张可视化网格中：

传统列表查询	预约网格
逐条翻阅预约记录	一眼看到整周的占用/空闲分布
需要人工计算时间段是否重叠	颜色编码直观区分已占用/空闲
无法快速定位空闲时段	白色区域即空闲，可点击直接预约

网格的时间粒度设为 30 分钟——既满足了企业会议的最小预约单位需求，又避免了粒度过细导致的信息过载。

6.3 可预定范围控制：会议室级别的访问权限

通过 bookingScope + bookingMembers 的组合，实现了灵活的会议室级别权限控制：

公共会议室：bookingScope=0，全员可见可定
部门会议室：bookingScope=1，bookingMembers 填入部门成员ID，只有本部门可见
VIP 接待室：bookingScope=1，bookingMembers 填入高管用户ID，只有指定人员可见

不在可预定范围内的用户，在会议室选择弹窗中根本看不到该会议室——这比"看得到但不能定"的体验更好，避免了用户的困惑和挫败感。而且这种控制是在后端 Service 层完成的，即使绕过前端直接调 API 也无法预约没有权限的会议室。

权限控制方式	传统做法	RuoYi Office
可见性	所有会议室都能看到	无权限的会议室直接不显示
预约限制	前端提示"无权限"	从列表源头过滤，用户无感知
维护方式	改代码/改配置文件	管理页面直接配置成员列表

6.4 冲突检测：3 模式时间重叠防双重预约

时间冲突检测覆盖了三种重叠场景（左交叉/右交叉/包含），杜绝了任何形式的时间段重叠。检测范围限定为 useStatus 为待使用和使用中的预约——已完成和已取消的预约自动释放时间段，不影响后续预约。

6.5 useStatus 行内编辑：审批后快速管理

使用状态支持在列表中直接通过下拉框编辑——但有严格的前置条件：

审批通过（processStatus = 2）后才可编辑
已取消（useStatus = 3）的预约不可编辑
审批中或审批拒绝的预约，使用状态列为只读

这种条件性行内编辑既保证了操作便捷性，又防止了不合规的状态修改。前端通过 VxeTable 的 editRender 配合 beforeEditMethod 实现条件判断——不满足条件时点击单元格不会进入编辑态。

6.6 当日已审批列表：排期 API 的附加价值

排期查询 API 不只返回时间段内的预约记录，还额外返回当天已审批通过的预约列表。前端在网格下方展示这个列表，行政人员无需切换页面就能看到今天的完整会议安排——这个小细节极大提升了日常使用效率。

七、数据结构

7.1 表结构：`oa_meeting_room`（会议室信息）

字段	类型	说明
`id`	bigint	主键
`room_name`	varchar(200)	会议室名称
`room_location`	varchar(500)	会议室位置（如：A栋3楼301）
`room_type`	int	会议室类型（字典 `OA_MEETING_ROOM_TYPE`）
`manager_id`	bigint	管理人ID
`manager_name`	varchar(100)	管理人姓名
`manager_phone`	varchar(20)	管理人电话
`available_status`	int	可用状态（0正常 / 1维修 / 2不可用）
`pic_url`	varchar(500)	会议室照片
`seat_count`	int	座位数/容量
`equipment`	varchar(500)	设备配置（多选字典 `OA_MEETING_ROOM_EQUIPMENT`）
`attachment_url`	varchar(500)	附件
`allow_booking`	tinyint(1)	是否允许预定
`need_approval`	tinyint(1)	是否需要审批
`booking_scope`	int	可预定范围（0全部 / 1指定成员）
`booking_members`	text	可预定成员（逗号分隔用户ID）
`sort`	int	排序
`remark`	varchar(500)	备注

7.2 表结构：`oa_meeting_room_booking`（预定申请单）

字段	类型	说明
`id`	bigint	主键
`bill_code`	varchar(50)	单据编号（OA 开头）
`process_instance_id`	varchar(64)	Flowable 流程实例 ID
`process_status`	int	流程状态（BpmTaskStatusEnum）
`room_id`	bigint	关联会议室ID
`room_name`	varchar(200)	会议室名称（冗余）
`room_location`	varchar(500)	会议室位置（冗余）
`room_type`	int	会议室类型（冗余）
`meeting_title`	varchar(200)	会议主题
`meeting_start_time`	datetime	会议开始时间
`meeting_end_time`	datetime	会议结束时间
`moderator_id`	bigint	主持人ID
`moderator_name`	varchar(100)	主持人姓名
`meeting_remark`	text	会议说明
`reminder_type`	int	提醒方式
`attendees`	text	参会人员ID（逗号分隔）
`attendee_names`	text	参会人员姓名（逗号分隔）
`attachment_urls`	text	附件
`use_status`	int	使用状态（0待使用/1使用中/2已完成/3已取消）
`creator_name`	varchar(100)	申请人姓名
`company_id` / `company_name`	bigint / varchar	所属公司
`dept_id` / `dept_name`	bigint / varchar	所属部门
`remark`	varchar(500)	备注

7.3 设计要点

冗余存储：申请单冗余了 roomName、roomLocation、roomType 等会议室信息。即使会议室名称后来修改了，历史预约记录中"当时预约的是哪个会议室"仍然准确
参会人双字段：attendees 存用户ID用于系统关联（如发送提醒），attendeeNames 存姓名用于列表展示，避免展示时反查用户表
时间精度：meetingStartTime 和 meetingEndTime 使用 datetime 类型，配合前端 30 分钟步长限制，保证时间粒度统一
双状态字段：processStatus 跟踪审批流转，useStatus 跟踪使用状态，两者独立但有联动（流程取消时使用状态同步取消）
bookingMembers 文本存储：使用逗号分隔的字符串存储可预定成员ID，简单直接。虽不支持 SQL 精确查询，但配合内存过滤在企业级规模下完全够用

八、技术亮点总结

设计要点	实现方式	价值
2 表简洁模型	会议室+预定申请，一次预约对应一间室	数据模型清晰，无需明细行
needApproval 流程变量	运行时从会议室配置读取，注入 BPM	每间会议室独立控制审批策略
3 模式时间冲突检测	左交叉/右交叉/包含三种重叠模式全覆盖	杜绝双重预约
bookingScope 权限控制	全部/指定成员两种范围 + 内存过滤	会议室级别的访问控制
5天×30分钟预约网格	BookingScheduleModal 可视化组件	一眼看清整周的空闲/占用分布
useStatus 行内编辑	审批通过后才可编辑，条件性开放	操作便捷又不失合规
当日审批列表附加	排期 API 额外返回当天已通过预约	日常管理效率提升
MeetingRoomSelectModal	独立弹窗+权限过滤+排期预览	选室→查排期→确认一站式完成
FlowBillService 标准化	统一接口接收 BPM 回调	新增单据只需实现接口
冗余保障追溯	申请单冗余会议室名称/位置/类型	历史数据不受修改影响
流程取消联动	updateProcessStatus 同步 useStatus=3	释放时间段，数据一致
我的单据过滤	后端强制注入 creator	数据安全，用户只看自己的

九、快速体验

在线演示：http://ruoyioffice.com/web/（账号 admin / admin123）

操作路径：OA → 会议室管理

推荐体验流程：

建会议室：进入「会议室信息管理」，新增几间会议室（如大会议室/需审批、小会议室/无需审批），设置不同的可预定范围
配置策略：给大会议室勾选"需要审批"，小会议室取消勾选；给 VIP 接待室设置 bookingScope=1，指定可预定成员
查看排期：点击某间会议室的"查看排期"按钮，打开 5天×30分钟的预约网格，确认当前时段空闲
发起预约：进入「预定申请管理」，点击「新建」，在弹窗中选择一间可预定的会议室，填写会议主题、时间、主持人、参会人
测试冲突：用同一间会议室再提交一张预约，时间段与步骤 4 重叠，观察系统报错"会议室预定时间冲突"
体验审批分支：分别为需要审批和不需审批的会议室提交预约，观察流程差异
使用状态管理：审批通过后，在列表中行内编辑使用状态，观察状态流转
取消预约：撤回流程，观察使用状态自动变为"已取消"

源码仓库：

平台	地址
GitCode（后端）	https://gitcode.com/zhouzhongyan/ruoyi-office.git
GitCode（前端）	https://gitcode.com/zhouzhongyan/ruoyi-office-vben.git
GitHub（后端）	https://github.com/yuqing2026/ruoyi-office.git

结语

会议室预约看起来是 OA 系统中"最日常"的功能，但它承载的是企业最高频的共享资源调度需求。2 张表的简洁模型让数据职责清晰，3 模式时间冲突检测杜绝了双重预约，needApproval 流程变量让每间会议室都有自己的审批策略，5天×30分钟预约网格让排期可视化不再是奢望。

这套设计模式不仅适用于会议室预约，还可以推广到其他"共享资源+时间段调度"类场景（如公车预约、培训教室预约、工位预定等）。核心思想是：用时间段重叠检测保护共享资源，用流程变量实现按资源差异化审批，用可视化网格降低用户的决策成本。

如果你正在设计类似的资源预约模块，或者对时间冲突检测算法和流程变量驱动审批感兴趣，欢迎参考源码实现。

你们公司的会议室预约用的什么系统？有没有遇到过"到了才发现会议室被占"的尴尬？ 欢迎在评论区分享你的经历和方案。

📚 想要体验 RuoYi Office 的强大功能？

🌐 在线演示：http://ruoyioffice.com/web/（账号 admin / admin123）

📦 GitCode 开源：https://gitcode.com/zhouzhongyan/ruoyi-office.git

💬 技术咨询：添加微信 17156169080，备注「RuoYi Office」

⭐ 如果觉得不错，请给个 Star 支持一下！

腾讯云开发者社区

腾讯云面向开发者汇聚海量精品云计算使用和开发经验，营造开放的云计算技术生态圈。

更多推荐

终极指南：Flink SQL连接器版本管理从混乱到有序的升级之路

Apache Flink作为流处理领域的佼佼者，其SQL连接器的版本管理一直是开发者面临的核心挑战。本文将系统讲解Flink SQL连接器版本管理的最佳实践，帮助你轻松应对版本兼容性问题，实现从混乱到有序的升级之旅。## 连接器版本管理的常见痛点 😫在Flink应用开发中，连接器版本管理常常让开发者头疼不已。不同版本的连接器可能导致各种兼容性问题，例如API变更、功能差异甚至运行时错误。

腾讯云开发者社区

Elasticsearch复杂数据类型终极指南：从入门到精通

Elasticsearch作为功能强大的搜索引擎，支持多种复杂数据类型，让开发者能够灵活处理各种结构化和非结构化数据。本文将带你全面了解Elasticsearch中的复杂数据类型，从基础概念到实际应用，助你轻松掌握数据建模的核心技巧。## 内部对象：构建层级化数据结构在Elasticsearch中，对象类型（Object）是最基础的复杂数据类型之一，用于表示具有嵌套关系的数据。例如，我们可

腾讯云开发者社区

如何快速搭建Neon无服务器PostgreSQL：面向初学者的完整指南

Neon是一款革命性的无服务器PostgreSQL解决方案，它通过分离存储和计算层，实现了自动扩缩容、类代码式数据库分支以及零级扩展能力。本指南将帮助你从零开始搭建Neon开发环境，体验这款创新数据库的强大功能。## 准备工作：环境要求与依赖项在开始搭建Neon环境前，请确保你的系统满足以下要求：- Linux操作系统（推荐Ubuntu 20.04+或Debian 11+）- Git

腾讯云开发者社区

所有评论(0)

查看更多评论

zhouzhongyan

@zhouzhongyan

已为社区贡献8条内容

SpringBoot+Vue3 企业会议室预约管理系统设计：2张表、时间冲突检测、5天×30分钟预约网格——从“口头占座“到“一键预约“

zhouzhongyan

SpringBoot+Vue3 企业会议室预约管理系统设计：2张表、时间冲突检测、5天×30分钟预约网格——从"口头占座"到"一键预约"

引言：会议室预约到底难在哪？

一、业务设计：从一次会议室预约说起

1.1 业务全景

1.2 needApproval：每个会议室独立控制审批

1.3 bookingScope：可预定范围控制

1.4 使用状态的生命周期

二、系统设计：两个子模块的协作

2.1 模块组成

2.2 核心设计决策

三、PC 端功能实现

3.1 会议室信息管理

3.2 预定申请列表

3.3 预定申请详情

3.4 预约网格 BookingScheduleModal

四、流程设计：BPM 审批与 needApproval 分支

4.1 流程编排

4.2 FlowBillService 回调驱动状态变化

五、后端核心实现

5.1 两层数据模型

5.2 单据编号生成

5.3 提交流程：冲突检测 + needApproval 变量注入

5.4 时间冲突检测：3 模式时间重叠比对

5.5 可预定会议室查询：权限过滤

5.6 预约排期查询：5 天网格数据

5.7 删除时清理流程

六、RuoYi Office 的创新设计

6.1 needApproval 流程变量：会议室级别的审批控制

6.2 5天×30分钟预约网格：可视化排期

6.3 可预定范围控制：会议室级别的访问权限

6.4 冲突检测：3 模式时间重叠防双重预约

6.5 useStatus 行内编辑：审批后快速管理

6.6 当日已审批列表：排期 API 的附加价值

七、数据结构

7.1 表结构：oa_meeting_room（会议室信息）

7.2 表结构：oa_meeting_room_booking（预定申请单）

7.3 设计要点

八、技术亮点总结

九、快速体验

结语

所有评论(0)

温馨提示：您尚未绑定手机号

zhouzhongyan

7.1 表结构：`oa_meeting_room`（会议室信息）

7.2 表结构：`oa_meeting_room_booking`（预定申请单）
