术语与缩写	含义
NBIOT	窄带物联网（Narrow Band Internet of Things, NB-IoT），NB-IoT构建于蜂窝网络，只消耗大约180KHz的带宽，使用License频段，可采取带内、保护带或独立载波等三种部署方式，与现有网络共存。可直接部署于GSM网络、UMTS网络或LTE网络，以降低部署成本、实现平滑升级。
eDRX	扩展不连续接收（extended Discontinuous Recption），指模块在必要时间段打开接收机进入激活状态，定期地接收下行数据。
PSM	省电模式（Power Saving Mode），在该模式下，模块关闭射频，进入深度休眠。模块只能主动唤醒上报发送数据，PSM进入模块和基站协商。
T3324	T3324定时器，该定时器超时后模块进入PSM模式（空闲状态进入PSM的时间）。定时器时间设置一般由运营商决定，电信固定2秒不能设置，移动可以设置。
T3412	T3412定时器，进入PSM模式的睡眠时长，配置1小时，表示每隔1小时唤醒一次和运营商上报数据，其余时间保持PSM模式。配置范围1-310小时。浙江电信最小24小时唤醒一次

测试内容

1、传导测试

硬件传导测试，测试仪器采用专用设备测试。测试参数参考芯片手册和竞品相关参数。

2、功能测试

测试模块的入网功能，低功耗进入退出功能，最大收发数据包以及支持的调试指令（如AT指令等）等。

3、组网测试

测试主要验证模块对于不同运营商的入网测试性能，需要区别于功能测试中的入网功能。

4、功耗测试

测试模块的接收电流，发射电流，空闲电流，休眠电流，空闲电流等技术指标。

5、稳定性测试

模块连接运营商服务器后，长时间挂机，观察设备是否掉线，重启，功耗异常等问题。

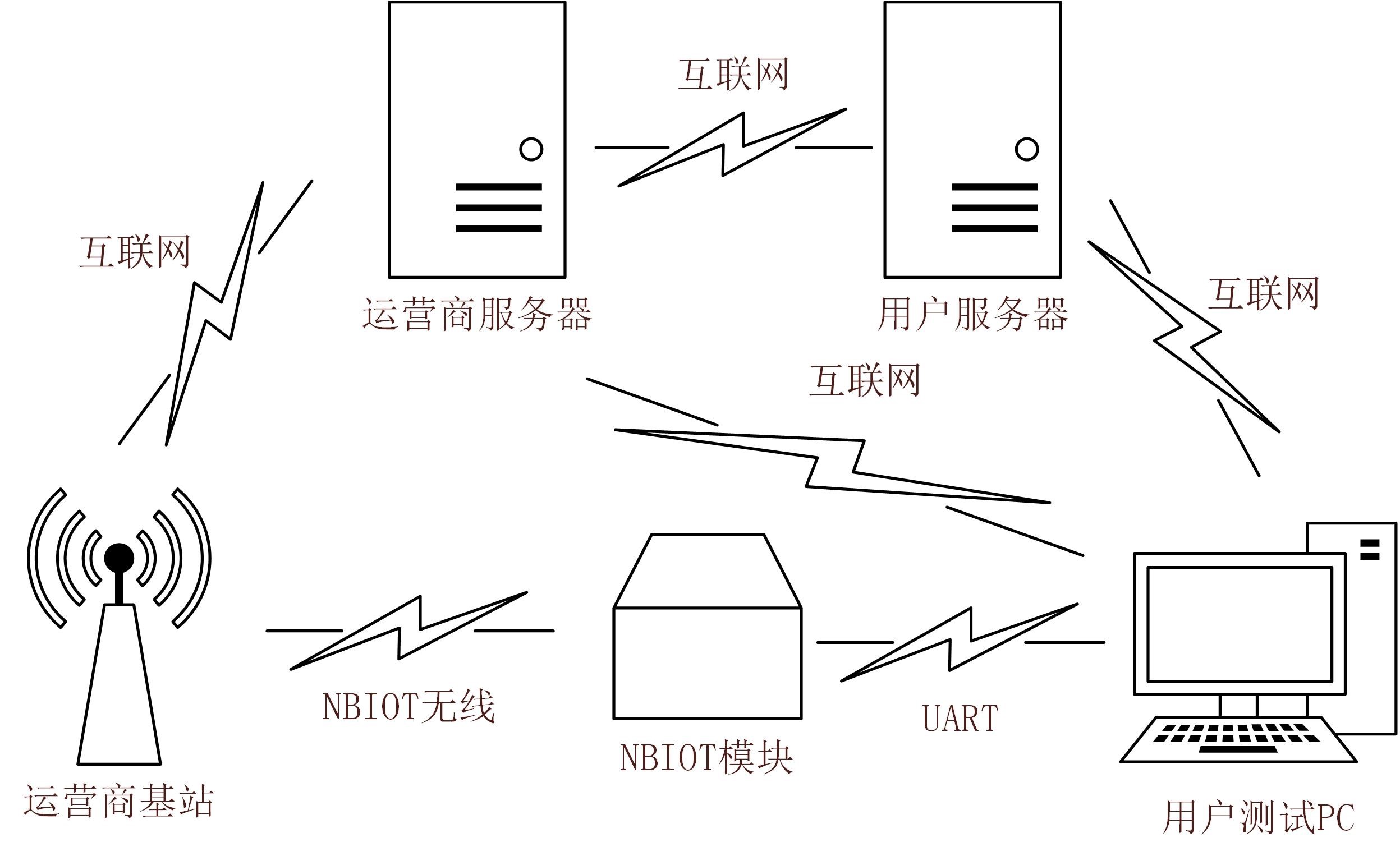

测试系统连接示意图

        用户通过串口和模块连接，输入测试指令和查看模块的状态。模块通过NBIOT无线方式连接到运用商基站（如电信，移动等），运营商云服务器对设备分配网络资源。用户的云服务器和运营商云服务器进行云云连接，获取模块相关信息和状态。在NBIOT模块评估阶段，一般情况下，在运营商服务器进行数据查询和获取即可。

1. 集成测试策略和方法

        模块导入评估测试主要包括传导测试，功能测试，组网测试，功耗测试，稳定性测试等5项测试。传导测试是其他所有测试的前提条件，必须满足传导测试的情况下，再进行其他的测试。模块入网等相关测试需要依赖运营商网络，所以在测试前需要确认运营商在本地的NBIOT网络的覆盖情况。模块一般情况下，可以支持多个运营商接入，但是不排除部分NBIOT模块是定制运营商的模块，所以测试前需要确认是否支持测试的运营商。

目前市场主要的运营商包括电信，移动，联通，相对而言电信覆盖更加全面。实际可根据不同地区确认支持的运营商。

传导测试

传导测试通常情况下由射频工程师完成测试，主要测试指标如下。评估的方法主要是2个方面。一个是横向比较，和现有的NOIOT模块指标进行对比，是否更好，或者是否存在缺陷。另一个是纵向比较，和自身的芯片参数进行对比，是否存在较大偏差等。具体测试可以根据实际的模块和厂家沟通测试方式。

参数	参数说明	值	范围3GPP标准
频偏	频率误差指的是 UE 的调制载波频率与接收到的基站频率之间的误差		±0.2ppm (适用于小于1 GHz的载波) ±-0.1ppm (适用于小于1 GHz的载波)
发射功率	射频信号输出功率，功率越大传输距离越远		23±dBm (class 3), 20±dBm (class 5)
接收灵敏度	接收机在不超过一定误码率（PER<1%，Packet Error Rate）的情况下，能识别的最低信号强度		≤-108.5dBm
最大接收输入信号	在PER<1%时，接收机所能接收的最大输入功率		-25dBm
EVM矢量幅度误差	理想波形与调制的实际波形之差，用于综合衡量发射器的调制精度		QPSK or BPSK  17.5% 16QAM  12.5%

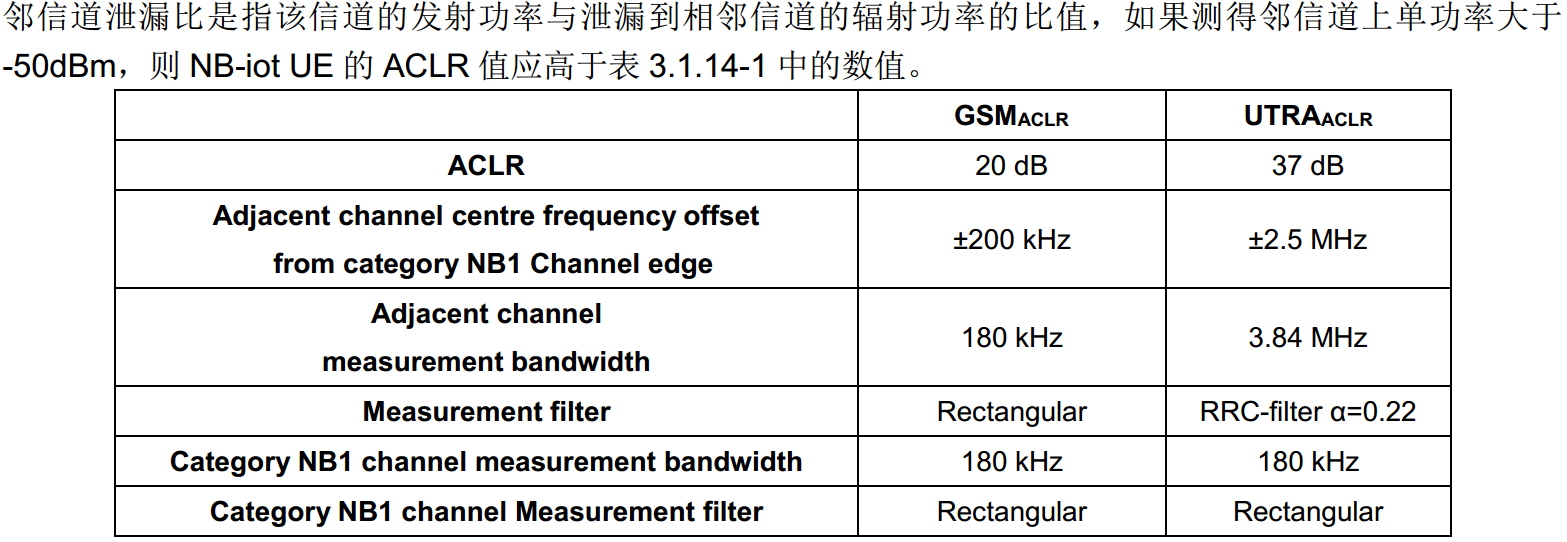

邻道抑制比	相邻信道的平均功率和当前信道的平均功率之比，用来衡量接收机滤波器的带外抑制性能（阻带特性）

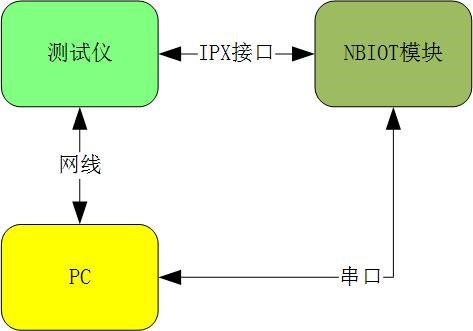

       传导测试示意图如下。

功能测试

1. 测试环境

任何需要评估的环境下，模块进行相关的测试。

1. 测试内容
   1. 运营商入网测试，测试模块支持运营商的支持情况，全网通一般需求测试电信，移动，联通等。运营商定制版本模块测试对应的运营商入网情况。

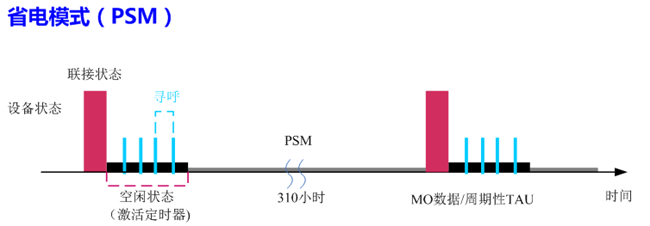

   2. 省电模式测试（PSM），测试PSM进入和退出，是否可以符合要求；省电模式工作示意图如下。PSM模块进入后，不支持AT指令，需要外部唤醒才可以进行AT命令操作。

1. 1. 定时器测试，包括T3324定时器，T3412定时器。T3324定时器指模块从空闲状态进入PSM模式的时间，设置时间一般由运营商决定（如电信固定2秒，移动可自行设置）。T3412定时器指PSM睡眠长度，模块在入网完成后进入PSM模式，通过该定时器设置睡眠时间长度。如设置1小时，则1小时后模块自动唤醒和服务器寻呼数据，然后再次进入PSM。浙江电信T3412时间最小24小时，不同运营商时间不同。
   2. 最大数据包测试，测试和确认每次最大传输的报文长度，验证模块的传输性能。
   3. AT指令或者其他交互指令测试，不同模块支持的指令不同，但是一般都包括入网，离网，恢复出厂设置，PSM进入，定时器设置等功能。

组网测试

1. 测试环境

任何需要评估的环境下，模块进行相关的测试。

1. 测试方法
   1. 选择至少3个待测试模块（有竞品模块，需要增加竞品对比测试），入网测试测试至少3次以上。每次入网前，必须清除上一次入网信息，重新扫描入网。
   2. 整个入网过程需要关注，模块注册网络情况，信号强度，完成时间，IP分配情况。
   3. 设备入网完成后，可以采用TCP或者UDP等方式和云平台发送测试数据。具体测试方式，不同平台有所区别。关注是否可以收发数据，丢包率，延时等参数。
   4. 对比参考，待测模块和竞品模块的对比测试，不同运营商的对比测试，不同测试点的对比测试。

功耗测试

1. 测试环境

模块可以正常连接服务器的位置，保证测试点信号无干扰且相对稳定。

1. 测试方法
   1. 将低功耗测试仪器串接到模块电源输入端（测试模块需要硬件支持）。
   2. 记录空闲电流（idle），休眠电流（PSM），eDRX模式电流，接收电流，发送电流，唤醒一次平均电流。
   3. 平均电流测试，需要模块相关设置的值，以及唤醒周期等参数，否则没有参考意义。
   4. 对比参考，待测模块和竞品模块对比测试，不同运营商对比测试（定时器设置依赖运营商，对模块整个功耗有较大影响）。

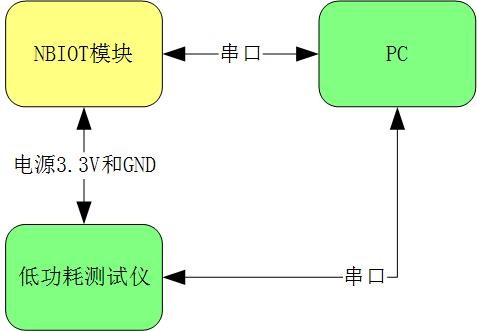

测试示意图。低功耗测试仪提供模块3.3V电源，串口连接PC，PC上运行功率测试软件。测试模块的串口连接PC，串口打印对应的模块状态。

稳定性测试

1. 测试环境

模块可以正常连接服务器的位置，保证测试点信号无干扰且相对稳定。

1. 测试方法
   1. 测试模块至少3块以上，测试过程必须连接串口线，通过串口分析响应的状态和过程，如重启或者状态异常等。
   2. 稳定性测试建议在完成功耗测试通过后，保存模块每个阶段的功耗都是正常。那么在稳定性测试阶段，只需要查看对应的日志即可确定设备状态及功耗情况。
   3. 测试主要关注掉线情况（离开运营商网络），设备重启情况，测试周期至少在5个工作日。
   4. 对比参考，待测模块和竞品对比参考，待测模块之间对比，观察一致性情况。
