图像点拟合直线：EmguCV（OpenCV）与C#实现
本文提出基于EmguCV的图像点集直线拟合方法，通过C#实现完整处理流程。首先对1280*960ppi图像进行灰度化、自适应二值化和开运算预处理，提取轮廓并计算中心点集。采用Huber距离的M估计鲁棒拟合算法，通过迭代重加权最小二乘法计算直线参数，结合标准差剔除离群点实现精确拟合。详细解析了FitLine算子的数学原理，包括Huber权重函数设计、尺度估计方法和IRLS迭代流程，并与L2/L1/R
·
图像点拟合直线：
图像分辨率1280*960ppi，请至少用一种直线拟合的方法，拟合图中的点位。
基本思路如下：
使用EmguCV+C#实现
EmguCV全称为'Emgu Computer Vision',是以C#语言实现的OpenCV跨平台封装库。
通过图像处理流程提取点集并拟合直线。首先载入图像，依次进行灰度化、自适应阈值二值化、开运算（腐蚀后膨胀）以去除噪声并增强目标。随后检测轮廓，过滤小型轮廓并采样计算中心点集合。基于中心点使用Huber距离的鲁棒拟合方法初步得到直线，再通过计算点到直线距离、剔除偏离平均值超过标准差的离群点，实现精确直线拟合。接下来全程可视化展示提取线性特征各步骤结果：
灰度图：转为8位深度灰度图；

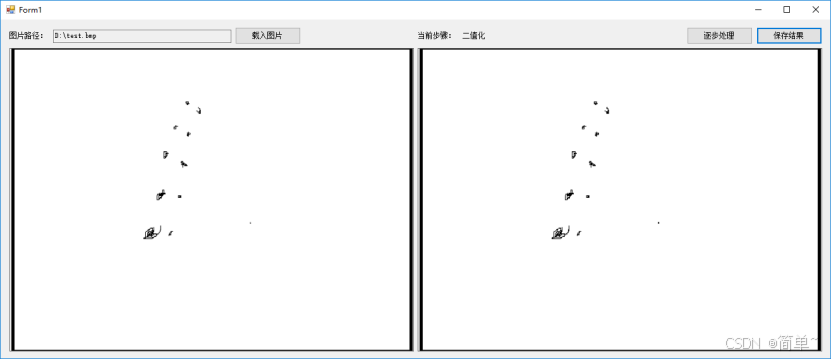

二值化：转为可处理的二值图；

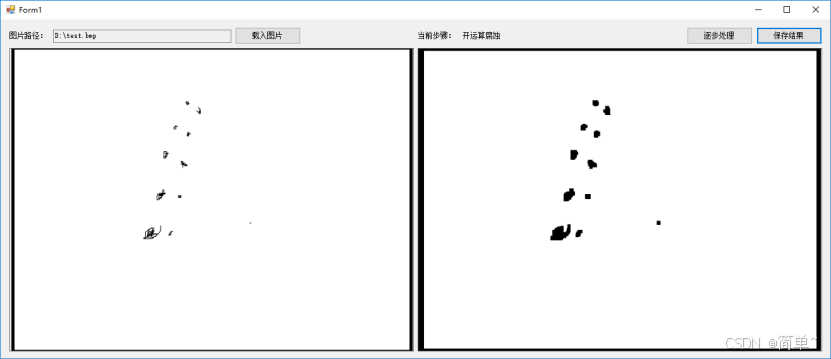

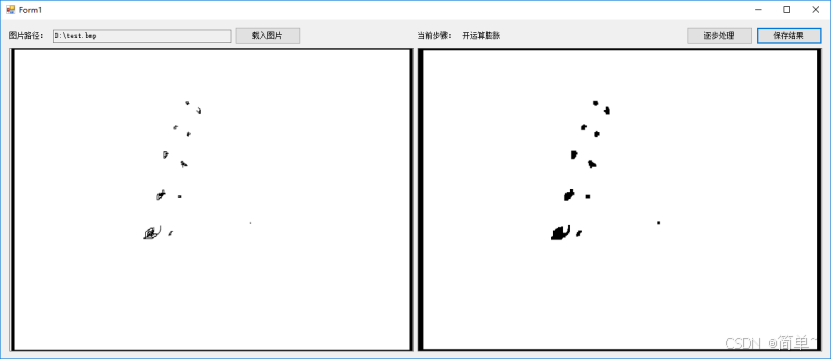

开运算腐蚀和膨胀：消除细小轮廓，加快后处理速度

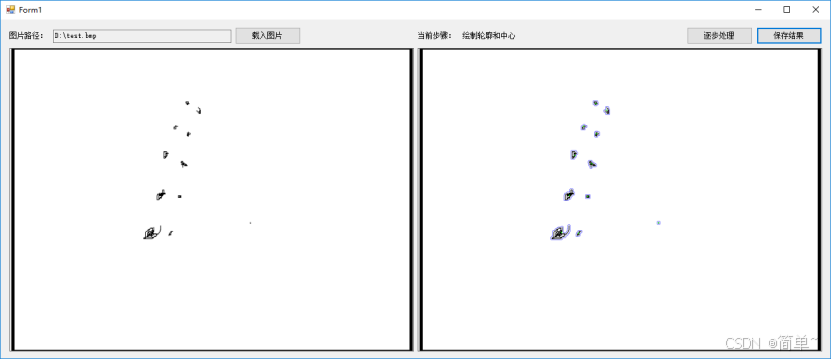

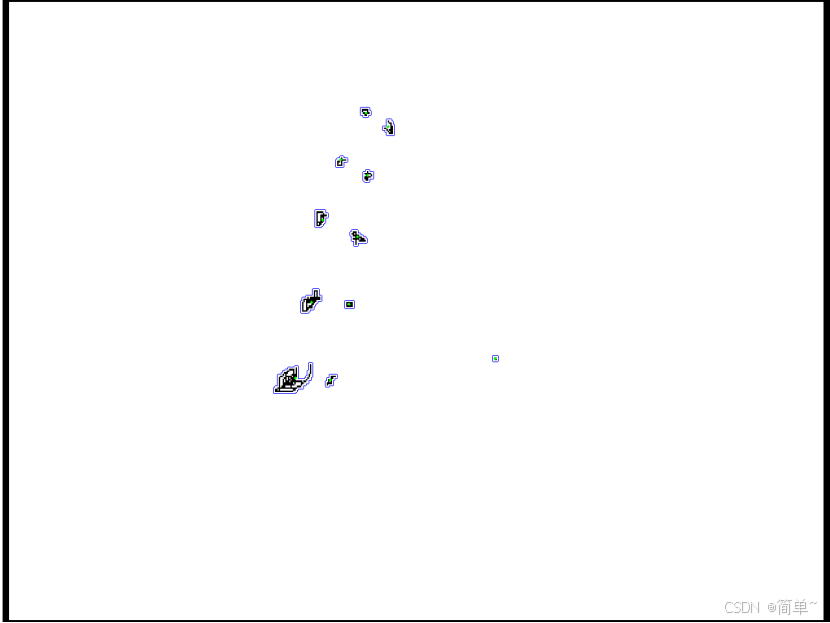

绘制轮廓和中心点：获得用于拟合直线的点；

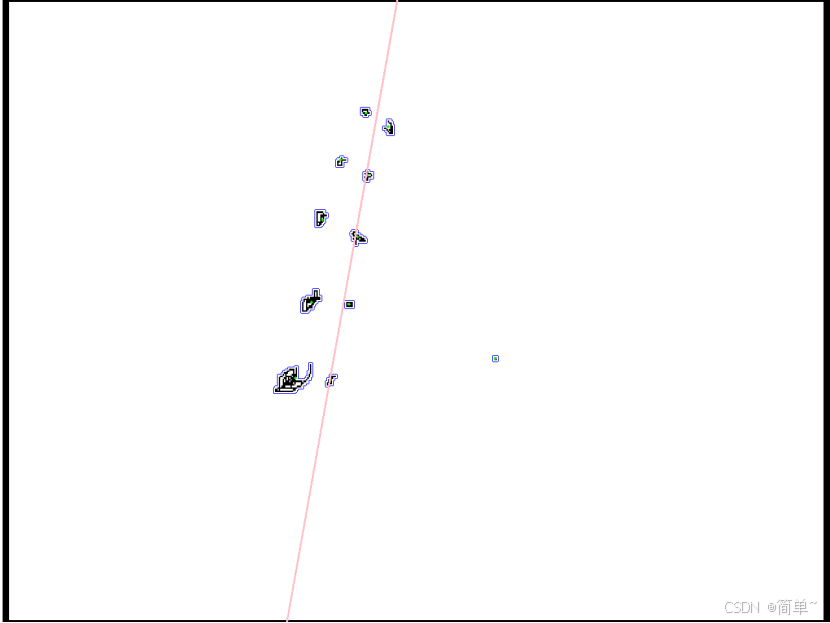

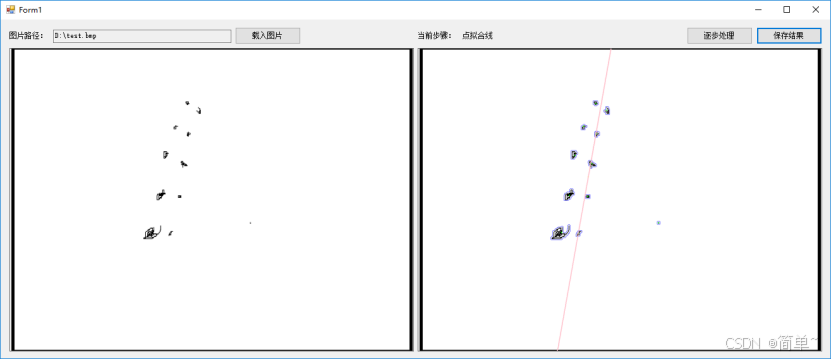

点拟合线：将点拟合成线；

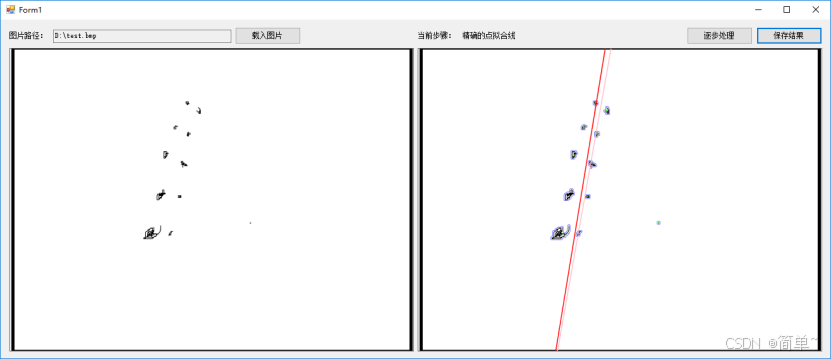

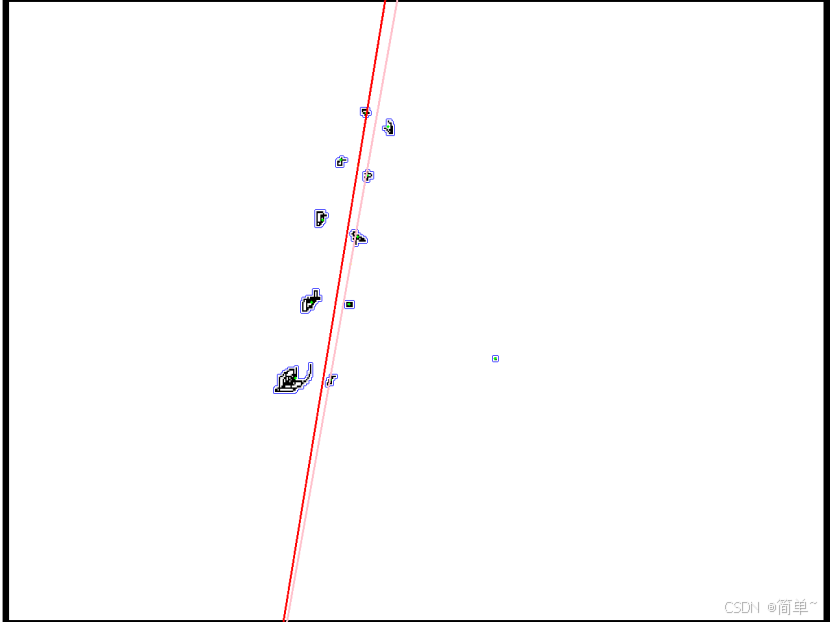

精确的点拟合线：进行迭代，过滤偏差较大的点，再次拟合直线，红色线即为最终结果；
这是八年前做的面试题，对当时的面试官还影响深刻，面试完也顺利进入了当地当时最大的一家光学类企业，往事唏嘘。
做到这一步有点RANSAC（Random Sample Consensus：随机样本一致算法）的思想了，但是当时面试的时候不涉及这一块也没想到这一步，有兴趣可以按RANSAC的思想写不依赖OPENCV的算子，而且RANSAC更加适合大量3D点处理：
RANSAC通过反复选择数据中的一组随机子集来达成目标。被选取的子集被假设为局内点，并用下述方法进行验证：
1.有一个模型适应于假设的局内点，即所有的未知参数都能从假设的局内点计算得出。
2.用1中得到的模型去测试所有的其它数据，如果某个点适用于估计的模型，认为它也是局内点。
3.如果有足够多的点被归类为假设的局内点，那么估计的模型就足够合理。
4.然后，用所有假设的局内点去重新估计模型，因为它仅仅被初始的假设局内点估计过。
5.最后，通过估计局内点与模型的错误率来评估模型。
源代码：
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;
using Emgu.CV;
using Emgu.CV.CvEnum;
using Emgu.CV.Structure;
using Emgu.CV.Util;
namespace WindowsFormsApp1
{
public partial class Form1 : Form
{
string strFileName;//图片路径
Image imgPicture;//图像对象
int iStep;//当前步骤序号
UMat gray;//灰度图
UMat binary;//二值图
Image<Bgr, byte> imgContours;//轮廓图
List<Point> CenterPoint;//点集
PointF LinePoint1;//线上点1
PointF LinePoint2;//线上点2
public Form1()
{
InitializeComponent();
}
/// <summary>
/// 载入图片
/// </summary>
private void button1_Click(object sender, EventArgs e)
{
OpenFileDialog open = new OpenFileDialog();
if (open.ShowDialog() == DialogResult.OK)
{
strFileName = "";
imgPicture = null;
iStep = 0;
textBox1.Text = "";
label3.Text = "";
pictureBox1.Image = null;
pictureBox1.Image = null;
strFileName = open.FileName;
try
{
pictureBox1.Load(strFileName);
imgPicture = Image.FromFile(strFileName);
textBox1.Text = strFileName;
}
catch (Exception ex)
{
if (ex.Message != null)
{
strFileName = "";
MessageBox.Show("图片已损坏！", "警告", MessageBoxButtons.OK, MessageBoxIcon.Exclamation);
}
}
}
}
/// <summary>
/// 逐步处理
/// </summary>
private void button2_Click(object sender, EventArgs e)
{
if (iStep <= 7)
{
iStep++;
switch (iStep)
{
case 1:
label3.Text = "灰度图"; GreyScaleMap(); break;
case 2:
label3.Text = "二值化"; Binaryzation(); break;
case 3:
label3.Text = "开运算腐蚀"; OpeningOperationErode(); break;
case 4:
label3.Text = "开运算膨胀"; OpeningOperationDilate(); break;
case 5:
label3.Text = "绘制轮廓和中心"; FindContours(); break;
case 6:
label3.Text = "点拟合线"; PointFitLine(Color.Pink); break;
case 7:
label3.Text = "精确的点拟合线"; AccuratePointFitLine(); break;
default:
label3.Text = "结束"; break;
}
}
else MessageBox.Show("已结束！");
}
/// <summary>
/// 灰度图
/// </summary>
private void GreyScaleMap()
{
gray = new UMat();
Bitmap bm = new Bitmap(imgPicture);
Image<Bgr, byte> img = new Image<Bgr, byte>(bm);
CvInvoke.CvtColor(img, gray, ColorConversion.Bgr2Gray);
pictureBox2.Image = gray.Bitmap;
}
/// <summary>
/// 二值化
/// </summary>
private void Binaryzation()
{
binary = new UMat();
CvInvoke.AdaptiveThreshold(gray, binary, 255, Emgu.CV.CvEnum.AdaptiveThresholdType.MeanC, Emgu.CV.CvEnum.ThresholdType.Binary, 25, 5);
pictureBox2.Image = binary.Bitmap;
}
/// <summary>
/// 开运算腐蚀
/// </summary>
private void OpeningOperationErode()
{
Mat aaa = CvInvoke.GetStructuringElement(Emgu.CV.CvEnum.ElementShape.Rectangle, new Size(5, 5), new Point(-1, -1));
CvInvoke.Erode(binary, binary, aaa, new Point(-1, -1), 2, BorderType.Constant, CvInvoke.MorphologyDefaultBorderValue);
pictureBox2.Image = binary.Bitmap;
}
/// <summary>
/// 开运算膨胀
/// </summary>
private void OpeningOperationDilate()
{
Mat aaa = CvInvoke.GetStructuringElement(Emgu.CV.CvEnum.ElementShape.Rectangle, new Size(3, 3), new Point(-1, -1));
CvInvoke.Dilate(binary, binary, aaa, new Point(-1, -1), 2, BorderType.Constant, CvInvoke.MorphologyDefaultBorderValue);
pictureBox2.Image = binary.Bitmap;
}
/// <summary>
/// 绘制轮廓和中心
/// </summary>
private void FindContours()
{
using (VectorOfVectorOfPoint contours = new VectorOfVectorOfPoint())
{
CenterPoint = new List<Point>();
int[,] hierachy = CvInvoke.FindContourTree(binary, contours, ChainApproxMethod.ChainApproxSimple);
imgContours = new Image<Bgr, byte>(new Bitmap(imgPicture));
for (int i = 0; i < contours.Size; i++)
{
if (hierachy[i, 2] < 0)
{
Rectangle rect = CvInvoke.BoundingRectangle(contours[i]);
if (rect.Width < imgContours.Width*0.1 && rect.Height < imgContours.Height * 0.1)
{
VectorOfVectorOfPoint vvp = new VectorOfVectorOfPoint(contours[i]);
CvInvoke.DrawContours(imgContours, vvp, -1, new MCvScalar(255, 0, 0), 1);
int x = 0;
int y = 0;
int bj = (int)(contours[i].Size * 0.01) + 1;
int ds = 0;
for (int j = 0; j < contours[i].Size; j = j + bj)
{
x = x + contours[i][j].X;
y = y + contours[i][j].Y;
ds++;
}
x = x / ds;
y = y / ds;
CenterPoint.Add(new Point(x, y));
}
}
}
for (int i = 0; i < CenterPoint.Count; i++)
{
CvInvoke.Circle(imgContours, CenterPoint[i], 2, new MCvScalar(0, 255, 0), -1, LineType.EightConnected);
}
pictureBox2.Image = imgContours.Bitmap;
}
}
/// <summary>
/// 点拟合线
/// </summary>
private void PointFitLine(Color cColor)
{
PointF[] CenterPointF = new PointF[CenterPoint.Count];
for (int i = 0; i < CenterPoint.Count; i++)
{
CenterPointF[i] = CenterPoint[i];
}
CvInvoke.FitLine(CenterPointF, out PointF direction, out PointF pointOnLine, DistType.Huber , 0, 1e-2, 1e-2);
CvInvoke.Circle(imgContours, Point.Round(pointOnLine), 2, new MCvScalar(0, 255, 255), -1, LineType.EightConnected);
LineSegment2D line1 = new LineSegment2D();
line1.P1 = Point.Round(pointOnLine);
PointF line1P2 = new PointF(line1.P1.X + direction.X * 10000, line1.P1.Y + direction.Y * 10000);
line1.P2 = Point.Round(line1P2);
imgContours.Draw(line1, new Bgr(cColor), 2);
LineSegment2D line2 = new LineSegment2D();
line2.P1 = Point.Round(pointOnLine);
PointF line2P2 = new PointF(line2.P1.X - direction.X * 10000, line2.P1.Y - direction.Y * 10000);
line2.P2 = Point.Round(line2P2);
imgContours.Draw(line2, new Bgr(cColor), 2);
LinePoint1= pointOnLine;
LinePoint2= line1P2;
pictureBox2.Image = imgContours.Bitmap;
}
/// <summary>
/// 精确的点拟合线
/// </summary>
private void AccuratePointFitLine()
{
PointF[] CenterPointF = new PointF[CenterPoint.Count];
for (int i = 0; i < CenterPoint.Count; i++)
{
CenterPointF[i] = CenterPoint[i];
}
double[] dPointDistance = new double[CenterPointF.Length];
for (int i = 0; i < CenterPointF.Length; i++)
{
dPointDistance[i] = GetDistanceBetweenPointLine(LinePoint1, LinePoint2, CenterPointF[i]);
}
double dPointAverageDistance = 0;
for (int i = 0; i < dPointDistance.Length; i++)
{
dPointAverageDistance = dPointAverageDistance + dPointDistance[i];
}
dPointAverageDistance = dPointAverageDistance / CenterPointF.Length;
double dDeviation = 0;
for (int i = 0; i < dPointDistance.Length; i++)
{
dDeviation = dDeviation + Math.Pow(dPointDistance[i] - dPointAverageDistance, 2);
}
dDeviation = Math.Sqrt(dDeviation / dPointDistance.Length);
List<Point> CenterPointTmp=new List<Point>();
for (int i = 0; i < dPointDistance.Length; i++)
{
if (Math.Abs( dPointDistance[i]- dPointAverageDistance) <= dDeviation)
CenterPointTmp.Add(CenterPoint[i]);
}
if (CenterPointTmp.Count > 0)
{
CenterPoint = CenterPointTmp;
PointFitLine(Color.Red);
}
}
/// <summary>
/// 点到直线距离
/// </summary>
private double GetDistanceBetweenPointLine(PointF LinePoint1, PointF LinePoint2, PointF OutLinePoint)
{
double dDistance = 0;
if (LinePoint1.X == LinePoint2.X)
{
dDistance = Math.Abs(OutLinePoint.X - LinePoint1.X);
return dDistance;
}
double dK = (LinePoint2.Y - LinePoint1.Y) / (LinePoint2.X - LinePoint1.X);
double dC = (LinePoint2.X * LinePoint1.Y - LinePoint1.X * LinePoint2.Y) / (LinePoint2.X - LinePoint1.X);
dDistance = Math.Abs(dK * OutLinePoint.X - OutLinePoint.Y + dC) / (Math.Sqrt(dK * dK + 1));
return dDistance;
}
/// <summary>
/// 保存结果
/// </summary>
private void button3_Click(object sender, EventArgs e)
{
if (pictureBox2.Image != null)
{
string strpath= strFileName.Substring (0, strFileName.LastIndexOf('\\'));
strpath = strpath + @"\" + label3.Text + ".bmp";
pictureBox2.Image.Save(strpath);
MessageBox.Show("保存成功："+strpath);
}
}
}
}
扩展：FitLine直线拟合算子
CvInvoke.FitLine使用的是一种基于M估计（M-estimator）的鲁棒直线拟合算法。其核心原理是在最小二乘法基础上引入鲁棒性权重函数，以抵抗离群点（噪声点）的影响。
一、基础数学模型
1. 直线表示
直线用点向式表示：给定点集 {(x_i, y_i)}，求：
-
方向向量
(v_x, v_y)（单位向量） -
直线上的点
(x_0, y_0)
直线方程：(x, y) = (x_0, y_0) + t*(v_x, v_y)
2. 点到直线距离
点 (x_i, y_i)到直线的距离 d_i：
d_i = |(x_i - x_0) * v_y - (y_i - y_0) * v_x|由于 (v_x, v_y)是单位向量，这是点到直线的垂直距离。
二、算法流程（以Huber距离为例）
步骤1：初始化
通常先使用最小二乘法（L2范数） 获得初始直线参数：
-
计算点集的质心
(x_mean, y_mean)作为初始(x_0, y_0) -
计算协方差矩阵的特征向量作为初始方向
步骤2：迭代重加权最小二乘（IRLS）
这是M估计的核心迭代过程：
2.1 计算当前残差
对于每个点 i，计算到当前直线的距离 d_i
2.2 计算权重（Huber权重函数）
令 r_i = d_i / σ，其中 σ 是尺度估计（通常用MAD：中位数绝对偏差）
Huber权重函数 w(r_i)：
- 当 |r_i| <= δ 时：w(r_i) = 1
- 当 |r_i| > δ 时：w(r_i) = δ / |r_i|
其中 δ 是调节参数（代码中 param=0 时使用默认 δ=1.345）2.3 加权最小二乘
求解加权优化问题：
最小化 Σ w_i * d_i²这等价于解加权协方差矩阵的特征值问题：
令 X_i' = (x_i - x_0, y_i - y_0)
构建加权协方差矩阵 C = Σ w_i * (X_i' ⊗ X_i')
求 C 的最大特征值对应的特征向量 → 新的方向向量2.4 更新直线上的点
使用加权质心：
x_0 = (Σ w_i * x_i) / Σ w_i
y_0 = (Σ w_i * y_i) / Σ w_i步骤3：收敛判断
重复步骤2，直到满足以下两个精度条件：
-
径向精度（reps）：两次迭代间
(x_0, y_0)的变化 < reps -
角度精度（aeps）：两次迭代间方向向量的角度变化 < aeps
三、Huber距离的鲁棒性分析
Huber函数的特性：
ρ(r) = {
r²/2 当 |r| ≤ δ
δ|r| - δ²/2 当 |r| > δ
}对应的权重函数：
w(r) = ρ'(r)/r = {
1 当 |r| ≤ δ
δ/|r| 当 |r| > δ
}三种常见距离函数的比较：
|
距离类型 |
权重函数 w(r) |
对离群点的鲁棒性 |
计算效率 |
|---|---|---|---|
|
L2（最小二乘） |
w(r) = 1 |
差（离群点影响大） |
高（直接求解） |
|
L1（绝对值） |
w(r) = 1/r | 强 | 低（需迭代） |
|
Huber |
w(r) = min(1, δ/r) | 中等（可调节） | 中等 |
Huber的优势：
-
对小误差保持二次增长：保证估计的高效性
-
对大误差线性增长：限制离群点的影响
-
可调节的鲁棒性：通过δ参数平衡效率和鲁棒性
四、尺度估计（σ的重要性）
算法中的关键步骤是残差标准化：
r_i = d_i / σ常用的尺度估计方法：
1. MAD（中位数绝对偏差）
σ = 1.4826 * median(|d_i - median(d_i)|)-
1.4826是高斯分布的修正系数
-
对离群点非常鲁棒
2. 迭代更新
在IRLS过程中，σ也会随迭代更新：
σ² = (1/(n-2)) * Σ w_i * d_i²五、算法复杂度分析
令 n 为点数，k 为迭代次数：
-
每次迭代：O(n) 计算距离和权重
-
特征值分解：O(9) 固定（2×2矩阵）
-
总复杂度：O(k*n)
通常 k < 20，因此实际效率很高。
六、与相关算法的对比
|
算法 |
原理 |
鲁棒性 |
速度 |
适用场景 |
|---|---|---|---|---|
|
最小二乘 |
最小化平方距离 |
低 |
快 |
无离群点 |
|
RANSAC |
随机采样一致性 |
高 |
慢 |
大量离群点 |
|
Hough变换 |
投票机制 |
中 |
很慢 |
多条直线 |
|
M估计（Huber） |
重加权最小二乘 |
中高 |
中快 |
适度噪声 |
七、实际应用建议
参数选择指南：
// 1. 距离类型选择
DistType distType = DistType.Huber; // 适度噪声
// DistType.L2; // 清洁数据
// DistType.L1; // 强离群点
// DistType.Fair; // 平滑过渡
// 2. Huber参数（param）
// 建议值：1.0-2.0，默认1.345
// 值越小越鲁棒（接近L1），值越大越接近L2
// 3. 精度参数
double reps = 1e-2; // 位置精度
double aeps = 1e-2; // 角度精度（弧度）
// 通常1e-2到1e-4，取决于应用需求总结
FitLine的Huber算法本质是自适应权重的最小二乘，通过迭代降低离群点的权重，达到鲁棒拟合的效果。其核心优势在于：
-
平衡性：在效率和鲁棒性间取得良好平衡
-
可解释性：权重函数有明确的统计意义
-
稳定性：对初始值不敏感，收敛可靠
这使得它成为计算机视觉中直线拟合的实用选择，特别适合处理带有适度噪声的工业视觉或测量数据。
