基于Crowbar电路的DFIG低电压穿越LVRT仿真模型 本模型采用Crowbar保护电路（串电阻）实现低电压穿越，在电网电压跌落时投入保护电路抑制了转子过电流 可以自行模拟多组不同程度的跌落深度

风电场里那些转得欢快的双馈风机，最怕电网电压突然玩蹦极。当系统电压咣当一下掉到30%甚至更低，转子绕组里瞬间就会涌出比平时大七八倍的电流，活像被踩了尾巴的猫。这时候Crowbar电路就派上用场了——这玩意本质上就是个超大号刹车电阻，关键时刻能给转子电流来个急刹。

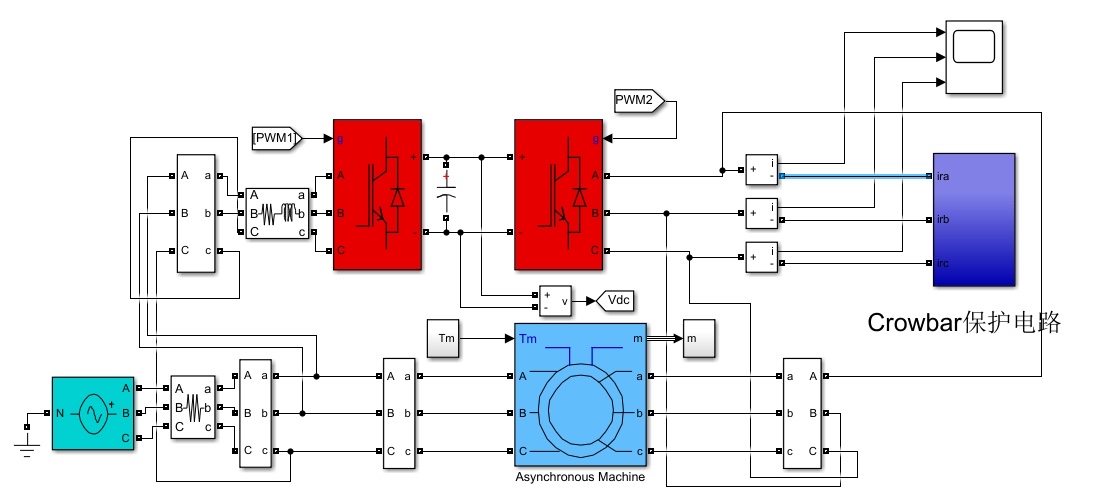

咱们直接在Simulink里搭了个带Crowbar的双馈机模型，核心控制逻辑长这样：

function crowbar_trigger = lvrt_detector(V_grid, threshold, delay_time)
    persistent timer_on;
    if isempty(timer_on)
        timer_on = 0;
    end

    voltage_dip = rms(V_grid) < threshold;

    if voltage_dip && ~timer_on
        timer_on = 1;
        tic;
    end

    if timer_on
        elapsed = toc;
        if elapsed >= delay_time
            crowbar_trigger = 1;
            timer_on = 0;
        else
            crowbar_trigger = 0;
        end
    else
        crowbar_trigger = 0;
    end
end

这段代码藏着两个心机：threshold参数控制着什么时候该紧张（比如设0.8就是电压跌到80%时启动预判），delay_time则是给电网留的"改过自新"机会——万一是瞬时波动呢？只有持续超过设定时间（比如20ms）才会真触发Crowbar。

电阻值选多大可有讲究，这里有个经验公式：

def calc_crowbar_resistance(slip, Rr_original):
    R_crowbar = (0.6 * slip) / (1 - slip) * Rr_original
    return min(R_crowbar, 10*Rr_original)  # 别让电阻上天

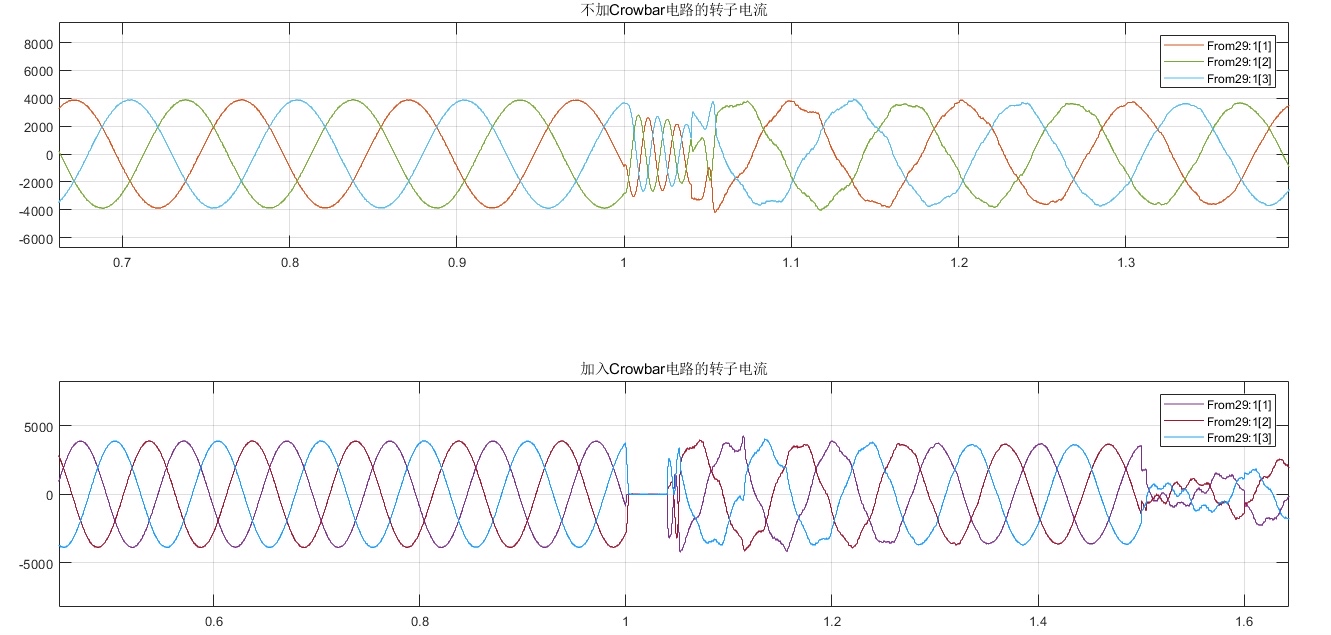

比如说转差率0.3时，原转子电阻0.01Ω，算出来要加0.26Ω的刹车电阻。但实际调试时得盯着示波器，看到转子电流被压制在2倍额定值以下才算及格。

模拟不同跌落深度特别有意思，用个循环批量跑：

voltage_dips = [0.3, 0.5, 0.7];  // 跌到30%、50%、70%
for vd = 1:length(voltage_dips)
    set_param('DFIG_Model/GridVoltage', 'amplitude', num2str(voltage_dips(vd)));
    sim('DFIG_Model');
    // 自动保存各工况的电流波形
    save_system(sprintf('Case_%d.mat', vd));
end

跑完发现个反直觉现象：当电压跌得太深（比如30%），反而转子电流比中等跌落时小——因为Crowbar电阻把大部分能量吃掉了。不过别高兴太早，这时候直流母线电压会像过山车一样刺激，得配合卸荷电路才行。

最后给新人提个醒：Crowbar触发后别急着断开，等电网电压恢复至少85%再慢慢退出，不然容易引发二次冲击。这个退出的斜坡函数建议用：

float crowbar_ramp_down(float t, float t_recovery) {
    float ramp_rate = 0.15; // 每毫秒减少15%阻值
    return fmax(1.0 - ramp_rate*(t - t_recovery), 0);
}

玩转LVRT就像走钢丝，在保护设备和维持并网之间找平衡。下次遇到风机脱网事故，不妨先查查Crowbar的动作日志——说不定能找到电网晃动的蛛丝马迹。
