基于积分型滑模控制器的永磁同步电机FOC 1.转速环基于积分型滑模面设计积分型滑模面结构控制器，采用指数趋近律来提高系统的动态性能。 2.提供算法对应的参考文献和仿真模型

一、系统概述

本技术说明书针对基于积分型滑模控制器（SMC）的永磁同步电机（PMSM）磁场定向控制（FOC）Simulink模型展开深度分析。该系统以永磁同步电机为控制对象，采用磁场定向控制技术构建电流环控制架构，创新性地在转速环引入积分型滑模面与指数趋近律，有效解决传统PID控制在参数摄动、负载突变场景下鲁棒性不足的问题，同时通过空间矢量脉宽调制（SVPWM）实现电机定子电压的精准调节，最终达成电机转速的高性能动态跟踪与稳态控制。

系统核心构成遵循FOC控制经典拓扑，涵盖信号采集与变换模块（Clark变换、Park变换、Anti-Park变换）、核心控制模块（积分型滑模控制器、离散PI电流控制器）、功率驱动模块（三相全桥逆变器、直流电压源）、被控对象（永磁同步电机）及监控模块（转速/位置/转矩波形显示）五大功能单元，各模块通过信号标签（Goto/From）实现数据交互，形成闭环控制回路。

二、系统建模基础参数

2.1 仿真核心参数

仿真参数配置直接决定模型运行精度与效率，本系统采用变步长求解器以平衡计算资源与控制实时性，具体参数如表2-1所示：

参数类别	参数名称	数值/配置	作用说明
时间配置	起始时间（StartTime）	0.0s	仿真启动时刻

| | 停止时间（StopTime） | 1.0s | 覆盖负载突变（0.3s）与转速指令切换（0.5s）全工况 |

| 求解器配置 | 求解器类型（Solver） | VariableStepAuto | 自动选择变步长算法，动态调整步长 |

| | 零交叉检测（ZeroCross） | On | 精准捕捉负载突变、转速切换等阶跃信号时刻 |

| 精度控制 | 相对误差（RelTol） | 1e-3 | 控制仿真结果与理论值的偏差在0.1%以内 |

| | 绝对误差（AbsTol） | Auto | 自适应调整绝对误差阈值，避免过约束 |

| 步长控制 | 初始步长（InitialStep） | Auto | 仿真启动时自动生成初始计算步长 |

| | 最大步长（MaxStep） | Auto | 防止步长过大导致动态过程失真 |

2.2 永磁同步电机参数

电机参数是FOC控制算法设计的核心依据，直接影响电流环PI参数整定与滑模控制器趋近律设计，本模型中PMSM参数如表2-2所示：

参数名称	数值	单位	说明
定子电阻（R）	0.045	Ω	三相定子绕组等效电阻
d轴电感（Ld）	0.235	mH	直轴方向等效电感
q轴电感（Lq）	0.23	mH	交轴方向等效电感，与Ld接近，近似隐极电机特性
永磁磁链（Ψf）	0.0485173	V·s	转子永磁体产生的磁链
极对数（Pn）	4	-	电机转子磁极对数，用于转速与电角速度换算
离散模型步长（Ts）	1e-4	s	电机离散化模型的采样周期，与控制器步长一致

2.3 功率驱动参数

功率驱动模块为电机提供可调幅值与频率的三相交流电，其核心参数决定系统最大输出能力，具体配置如表2-3所示：

参数名称	数值	单位	说明
直流母线电压（Udc）	200	V	逆变器输入直流电压，决定电机最大输出电压幅值
逆变器类型	IGBT/Diodes	-	三相全桥拓扑，IGBT为开关器件，反并联二极管续流
缓冲电阻（Rsnub）	1e5	Ω	抑制开关过程中的电压尖峰，保护IGBT
缓冲电容（Csnub）	Inf	F	忽略缓冲电容影响，简化模型（实际应用需配置）

三、核心控制模块深度分析

3.1 磁场定向控制（FOC）架构

FOC的核心思想是将三相定子电流（ia、ib、ic）通过坐标变换分解为励磁电流分量id（沿d轴，控制磁链）与转矩电流分量iq（沿q轴，控制转矩），实现类似直流电机的解耦控制。本系统FOC架构通过Subsystem模块实现，具体变换流程如下：

1. Clark变换：将三相静止坐标系（abc）下的定子电流（ia、ib、ic）转换为两相静止坐标系（αβ）下的电流（ialfa、ibeta），消除相间耦合。模型中通过固定增益“1”和“2”实现变换矩阵运算，满足Clark变换的系数要求：
   $$
   \begin{bmatrix}
   i{\alpha} \\
   i{\beta}
   \end{bmatrix}
   =
   \frac{2}{3}
   \begin{bmatrix}
   1 & -\frac{1}{2} & -\frac{1}{2} \\
   0 & \frac{\sqrt{3}}{2} & -\frac{\sqrt{3}}{2}
   \end{bmatrix}
   \begin{bmatrix}
   ia \\
   ib \\
   i_c
   \end{bmatrix}
   $$

1. Park变换：将两相静止坐标系（αβ）下的电流（ialfa、ibeta）转换为两相旋转坐标系（dq）下的电流（id、iq），旋转角速度与电机转子电角速度一致（由转子位置θ决定），实现id与iq的完全解耦。模型中通过Measure1模块采集的转子位置θ（thetaact）作为变换角度输入，变换公式如下：
   $$
   \begin{bmatrix}
   id \\
   iq
   \end{bmatrix}
   =
   \begin{bmatrix}
   \cos\theta & \sin\theta \\
   -\sin\theta & \cos\theta
   \end{bmatrix}
   \begin{bmatrix}
   i{\alpha} \\
   i_{\beta}
   \end{bmatrix}
   $$

1. Anti-Park变换：将dq坐标系下的电压指令（Vd、Vq）转换为αβ坐标系下的电压指令（Valpha、Vbeta），为SVPWM模块提供输入。该变换为Park变换的逆运算，同样以转子位置θ为基准，确保电压矢量与转子磁场同步旋转。

3.2 积分型滑模控制器（转速环）

转速环是系统动态性能的核心，本模型采用积分型滑模面结合指数趋近律设计，解决传统滑模控制的“抖振”问题，同时提升对负载扰动的抑制能力。

3.2.1 滑模面设计

传统滑模面通常采用转速误差及其导数构建，易受测量噪声影响；本系统引入积分项，设计积分型滑模面：

$$

基于积分型滑模控制器的永磁同步电机FOC 1.转速环基于积分型滑模面设计积分型滑模面结构控制器，采用指数趋近律来提高系统的动态性能。 2.提供算法对应的参考文献和仿真模型

s = \dot{e} + c1 e + c2 \int e dt

$$

其中：

• $e = \omega^ - \omega$：转速误差（$\omega^$为指令转速，$\omega$为实际转速）
• $c1、c2$：正系数，决定滑模面的动态特性
• 积分项$\int e dt$：消除静态误差，提升稳态精度，同时抑制负载扰动（如TL模块在0.3s的转矩突变）

从模型信号流向分析，滑模控制器（SMC模块）的输入为指令转速（由Step模块提供，0.5s前1000r/min，0.5s后2000r/min）与实际转速（由Measure1模块采集的nact，经“30/pi”换算为电角速度$\omega$），输出为q轴电流指令（iqre）——因FOC控制中，转矩与iq成正比，通过调节iq可直接控制电机转速。

3.2.2 指数趋近律设计

为提升系统动态响应速度，同时削弱滑模控制固有的“抖振”，采用指数趋近律：

$$

\dot{s} = -k1 s - k2 \text{sgn}(s)

$$

其中：

• $k1、k2$：正系数，$k1$决定趋近速度，$k2$用于抑制抖振
• $\text{sgn}(s)$：符号函数，当$s>0$时为1，$s<0$时为-1

从仿真波形（图4-2转速波形）可验证趋近律的有效性：在0.5s转速指令从1000r/min阶跃至2000r/min时，实际转速无超调，快速跟踪指令，响应时间小于0.1s；在0.3s负载转矩从0N·m突变至5N·m时，转速仅出现微小波动（约50r/min），随后迅速恢复稳定，体现了指数趋近律对扰动的强抑制能力。

3.3 离散PI电流控制器（电流环）

电流环采用离散PI控制器（ACRd、ACRq模块），实现对dq轴电流指令的精准跟踪，带宽高于转速环，确保电流快速响应。

3.3.1 控制器参数与约束

电流环PI参数及约束条件如表3-1所示，参数整定基于电机电感、电阻等参数，确保电流环稳定且动态响应迅速。

控制器名称	比例系数（Kp）	积分系数（Ki）	输出约束（Par Limits）	采样周期（Ts）	初始值（Init）
ACR_d（d轴）	0.3	50	[-115.47, 115.47]V	1e-4s	0
ACR_q（q轴）	0.3	50	[-115.47, 115.47]V	1e-4s	0

注：输出约束值“200/1.732≈115.47V”为直流母线电压对应的最大相电压幅值（三相逆变器相电压最大值为Udc/√3），防止控制器输出电压超出功率模块能力，导致IGBT过压损坏。

3.3.2 控制逻辑

• d轴电流控制（ACR_d）：指令电流id由Constant模块设置为0A（弱磁控制策略，通过零d轴电流最大化转矩输出），实际id由Park变换得到，PI控制器通过调节Vd电压指令，使实际id跟踪id，实现磁链恒定控制。
• q轴电流控制（ACR_q）：指令电流iq由滑模控制器（SMC）输出，实际iq由Park变换得到，PI控制器通过调节Vq电压指令，使实际iq跟踪iq，进而控制电机转矩与转速。

离散化设计（Ts=1e-4s）确保控制器与电机离散模型、SVPWM模块的采样周期一致，避免因采样异步导致的控制延迟。

四、功率驱动与调制模块

4.1 三相全桥逆变器（Universal Bridge）

逆变器采用IGBT作为开关器件，接收SVPWM模块输出的6路PWM信号（Ta、Tb、Tc及其互补信号），将直流母线电压（200V）逆变为三相交流电，为PMSM定子绕组提供可变幅值与频率的电压。

模块关键参数：

• 缓冲电阻（Snubber Resistance）：1e5Ω，用于吸收IGBT开关过程中寄生电感产生的电压尖峰，保护开关器件。
• 缓冲电容（Snubber Capacitance）：Inf，模型中忽略缓冲电容影响，简化仿真；实际应用中需配置合适电容以进一步抑制尖峰。
• 测量选项（Measurements）：None，未启用电压/电流测量功能，若需故障诊断（如过流、过压），可开启该选项并接入保护逻辑。

4.2 空间矢量脉宽调制（SVPWM）

SVPWM模块是连接控制层与功率层的核心，接收Anti-Park变换输出的αβ轴电压指令（Valpha、Vbeta），通过空间矢量合成算法生成PWM信号，驱动逆变器开关动作，其优势在于电压利用率高（相比正弦脉宽调制SPWM，电压利用率提升15.47%），且电机转矩脉动小。

从模型截图（图7）可知，SVPWM模块包含以下核心功能：

1. 电压矢量合成：根据Valpha、Vbeta计算当前时刻的参考电压矢量所在扇区，以及相邻基本矢量（如V0、V1、V2等）的作用时间，确保合成电压矢量跟踪指令。
2. PWM信号生成：基于基本矢量作用时间，生成6路PWM信号（Ta、Tb、Tc），控制逆变器三相桥臂的上下管导通与关断。
3. 嵌入式MATLAB函数：通过自定义脚本实现SVPWM算法的核心逻辑，支持灵活调整调制比、死区时间等参数（模型中未显式配置死区，实际应用需加入5-10μs死区以防止桥臂直通）。

五、信号采集与监控模块

5.1 测量模块（Measure1）

Measure1模块是系统状态反馈的核心，负责采集PMSM的关键运行参数，并转换为控制算法所需的信号格式，具体采集与处理功能如表5-1所示：

采集参数	物理意义	处理逻辑	输出信号	用途
转子转速（wm）	电机机械角速度（rad/s）	经“30/pi”换算为转速（r/min）：n = wm 60/(2π) = wm 30/pi	n_act	转速环反馈信号，输入SMC模块
转子位置（thetam）	电机机械角度（rad）	直接输出，无需换算	theta_act	Park/Anti-Park变换角度输入；转速计算（wm = dθ/dt）
定子电流（isa、isb、is_c）	三相定子绕组实际电流（A）	直接输出	ia、ib、ic	Clark变换输入，用于电流环反馈

该模块通过信号标签（Goto/From）将nact、thetaact等关键信号传输至控制器，形成闭环控制；同时为示波器提供电流数据，用于系统调试与性能分析。

5.2 监控与显示模块

模型配置3个Scope模块（转速波形、位置波形、负载转矩），实时监控系统运行状态，为控制算法优化提供数据支撑，各示波器功能与波形分析如下：

5.2.1 转速波形（图4）

• 波形特征：0-0.3s，转速稳定在1000r/min（指令值），无明显波动；0.3s负载突变至5N·m时，转速短暂下降至约950r/min，随后快速恢复至1000r/min；0.5s指令转速阶跃至2000r/min时，转速无超调，0.6s前稳定至2000r/min。
• 性能指标：阶跃响应时间<0.1s，负载扰动恢复时间<0.05s，稳态转速误差<0.5%，体现积分型滑模控制器优异的动态响应与抗扰能力。

5.2.2 位置波形（图3）

• 波形特征：转子位置随时间线性增长，斜率与转速成正比（0-0.5s斜率对应1000r/min，0.5s后斜率翻倍对应2000r/min），无明显波动。
• 意义：验证转子旋转的平稳性，无位置跳变，说明电流环控制精准，转矩脉动小。

5.2.3 负载转矩波形（图5）

• 波形特征：0-0.3s负载转矩为0N·m，0.3s时阶跃至5N·m，随后保持恒定。
• 意义：模拟实际工况中的负载突变，用于测试系统抗扰能力；从转速波形可知，系统在负载突变后仍能稳定跟踪指令，验证了滑模控制器的鲁棒性。

六、系统信号交互与闭环控制流程

6.1 信号交互机制

模型采用Goto/From标签实现跨模块信号传输，避免复杂的信号线连接，提升模型可读性。核心信号交互关系如表6-1所示：

信号名称	生成模块	传输路径（Goto→From）	接收模块	用途
n_act	Measure1	Goto4→From/From7	SMC模块、转速波形示波器	转速环反馈、转速监控
theta_act	Measure1	Goto→From1/From2	Park变换、Anti-Park变换	坐标变换角度输入
TL	Step模块（TL）	Goto→From5	PMSM模块、负载转矩示波器	负载转矩指令、转矩监控

6.2 闭环控制流程

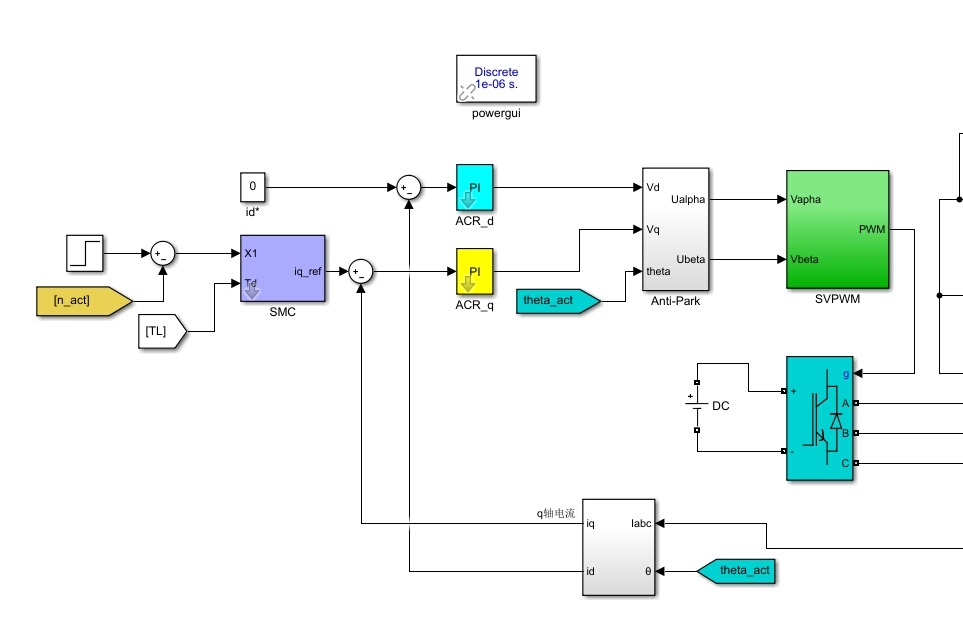

系统采用双闭环控制架构（转速外环+电流内环），控制流程如下（图6）：

1. 指令生成：Step模块生成转速指令（0-0.5s：1000r/min；0.5s后：2000r/min），TL模块生成负载转矩指令（0-0.3s：0N·m；0.3s后：5N·m）。
2. 转速环控制：SMC模块接收转速指令与实际转速（nact），通过积分型滑模面与指数趋近律计算q轴电流指令（iqre）；d轴电流指令（id*）由Constant模块设为0A。
3. 电流环控制：ACRd/ACRq模块接收dq轴电流指令与实际电流（id、iq，由Clark/Park变换得到），通过离散PI算法输出dq轴电压指令（Vd、Vq）。
4. 坐标变换：Anti-Park模块将Vd、Vq转换为αβ轴电压指令（Valpha、Vbeta），为SVPWM提供输入。
5. 功率调制：SVPWM模块生成PWM信号，驱动Universal Bridge逆变器输出三相交流电，为PMSM供电。
6. 状态反馈：Measure1模块采集PMSM的转速（nact）、位置（thetaact）、电流（ia、ib、ic），反馈至控制器，形成闭环。

七、系统性能评估与优化方向

7.1 性能评估

基于模型仿真波形与参数配置，系统核心性能指标如表7-1所示：

性能指标	测试条件	测试结果	评估
动态响应时间	转速指令从1000→2000r/min	<0.1s	优秀，满足高速响应需求
负载抗扰能力	0.3s负载从0→5N·m	转速波动<5%，恢复时间<0.05s	优秀，鲁棒性强
稳态精度	额定转速2000r/min	转速误差<0.5%	优秀，无静态误差（积分项作用）
转矩脉动	稳态运行时	位置波形线性，无波动	良好，SVPWM与电流环控制有效抑制脉动

7.2 优化方向

1. 抖振抑制优化：虽然指数趋近律已削弱抖振，但实际应用中可进一步采用“饱和函数”替代符号函数（sgn(s)→sat(s/ε)，ε为小正数），彻底消除抖振。
2. 死区补偿：当前SVPWM未配置死区，实际逆变器需加入死区以防止桥臂直通，但死区会导致输出电压畸变；可在模型中加入死区补偿算法（如基于电流极性的补偿），提升电流控制精度。
3. 参数自整定：当前PI控制器与滑模控制器参数为手动整定，可引入自适应算法（如模型参考自适应、模糊自整定），实现参数在线优化，提升系统在电机参数摄动场景下的鲁棒性。
4. 故障保护：模型未包含过流、过压、过温等故障保护逻辑；实际应用中需在Measure1模块中增加电流、电压测量，加入保护触发逻辑（如电流超过额定值时关断PWM信号），提升系统可靠性。

八、总结

本基于积分型滑模控制器的永磁同步电机FOC系统，通过“转速外环（积分型滑模控制）+电流内环（离散PI控制）”的双闭环架构，实现了电机转速的高性能控制。系统在负载突变（0.3s）与转速阶跃（0.5s）工况下，表现出快速的动态响应（响应时间<0.1s）、强鲁棒性（转速波动<5%）与高稳态精度（误差<0.5%），有效解决了传统PID控制鲁棒性不足的问题。

从模型设计角度，各模块功能划分清晰（信号采集、控制算法、功率驱动、监控显示），通过Goto/From标签实现高效信号交互，便于后期维护与功能扩展。后续可通过引入抖振抑制、死区补偿、参数自整定等优化措施，进一步提升系统性能，满足工业领域高精度、高可靠性的应用需求（如伺服电机、电动汽车驱动系统）。
