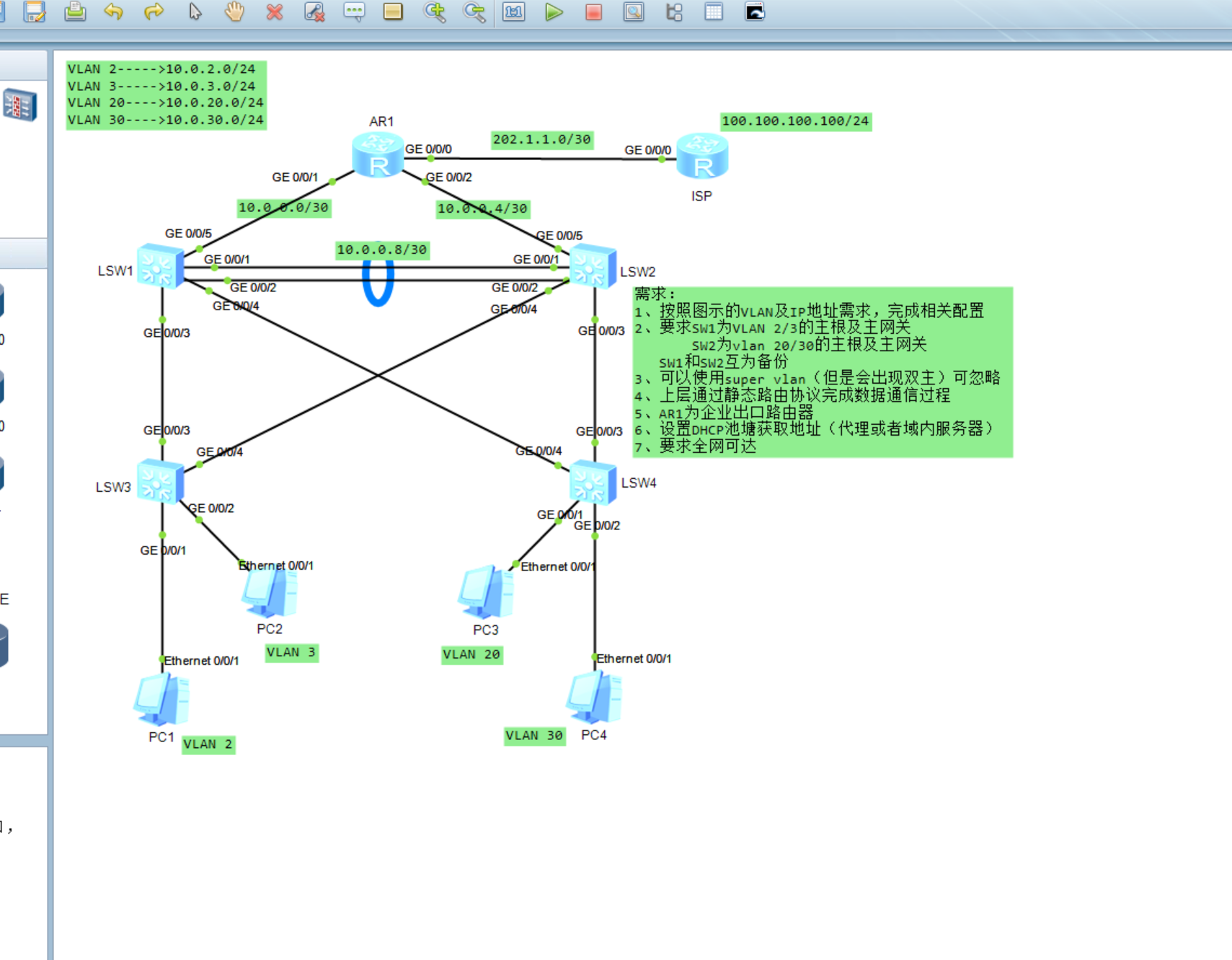

拓扑图及要求

分析

该实验拓扑是一个典型的企业园区网设计，核心在于利用双核心交换机（LSW1、LSW2）实现冗余与负载均衡。通过配置VRRP协议，让LSW1和LSW2分别作为不同VLAN组的主网关，既避免了单点故障，又充分利用了设备性能。

实验重点在于结合MSTP（多生成树协议）与VRRP，确保二层链路无环且流量路径最优。同时，利用OSPF等动态路由协议实现核心层与出口路由器AR1的互通，并通过DHCP服务简化终端配置。最终目标是构建一个高可用、易管理且全网可达的网络环境，模拟了真实企业网中常见的冗余网关与路由设计。

内容搭建

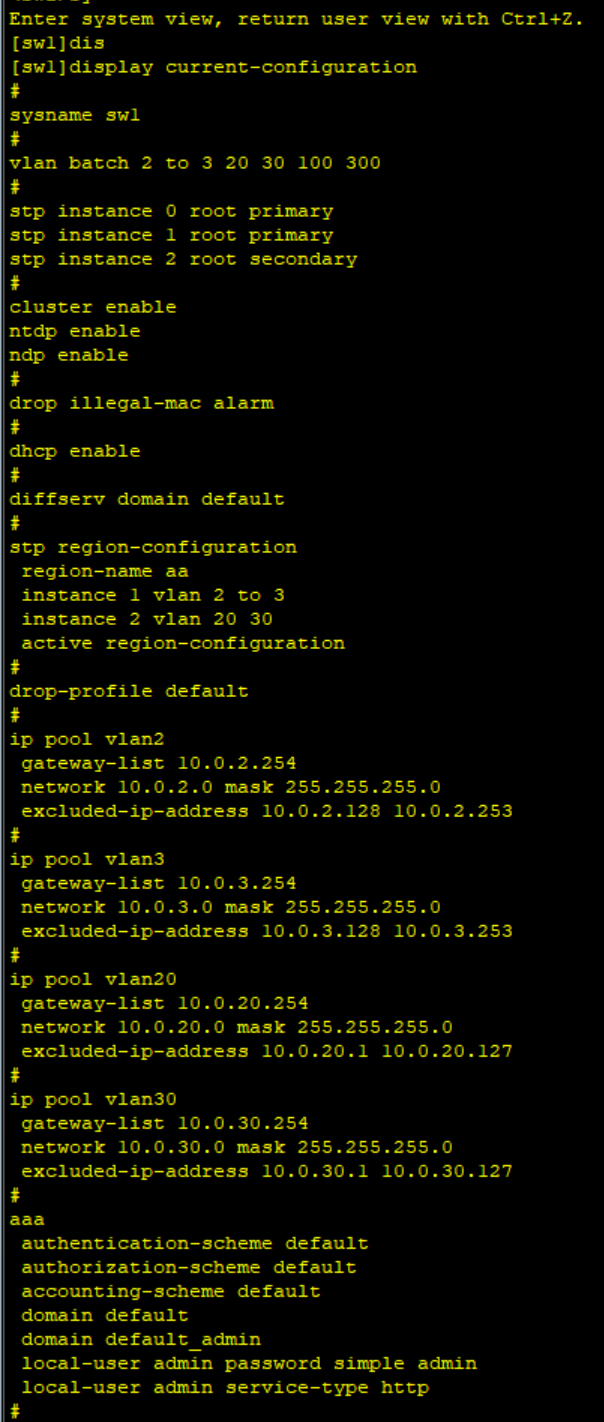

SW1

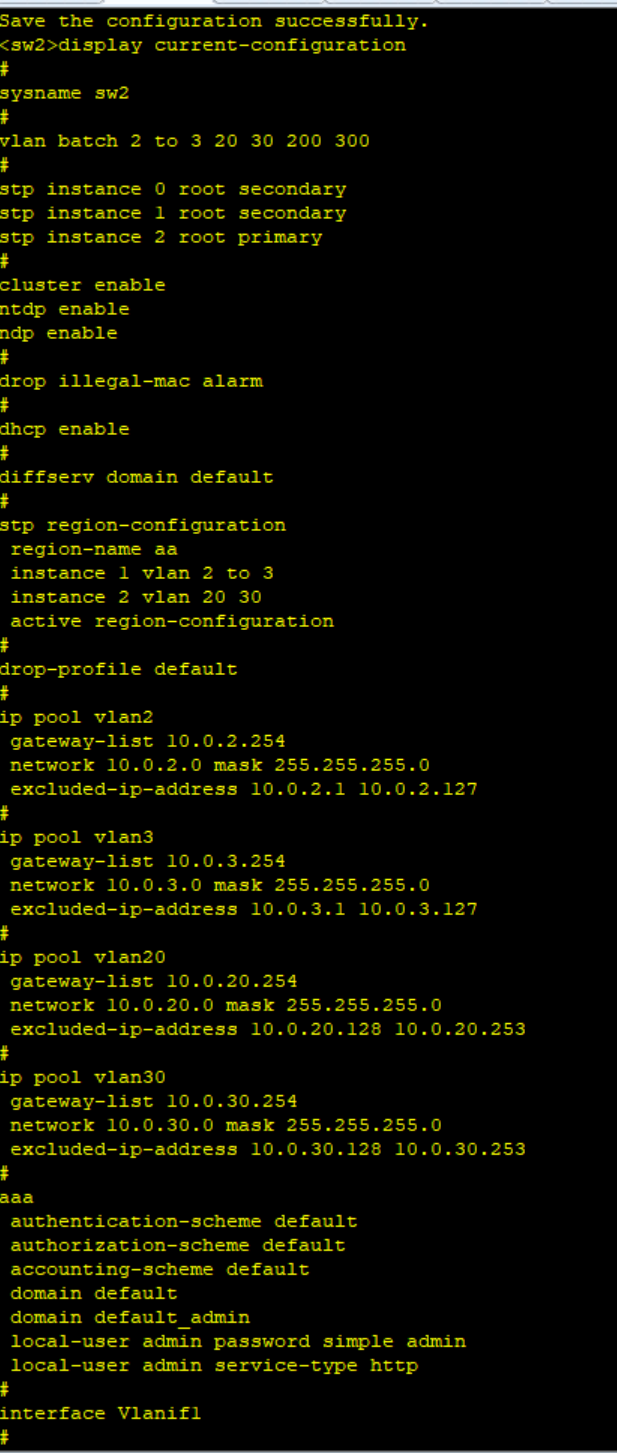

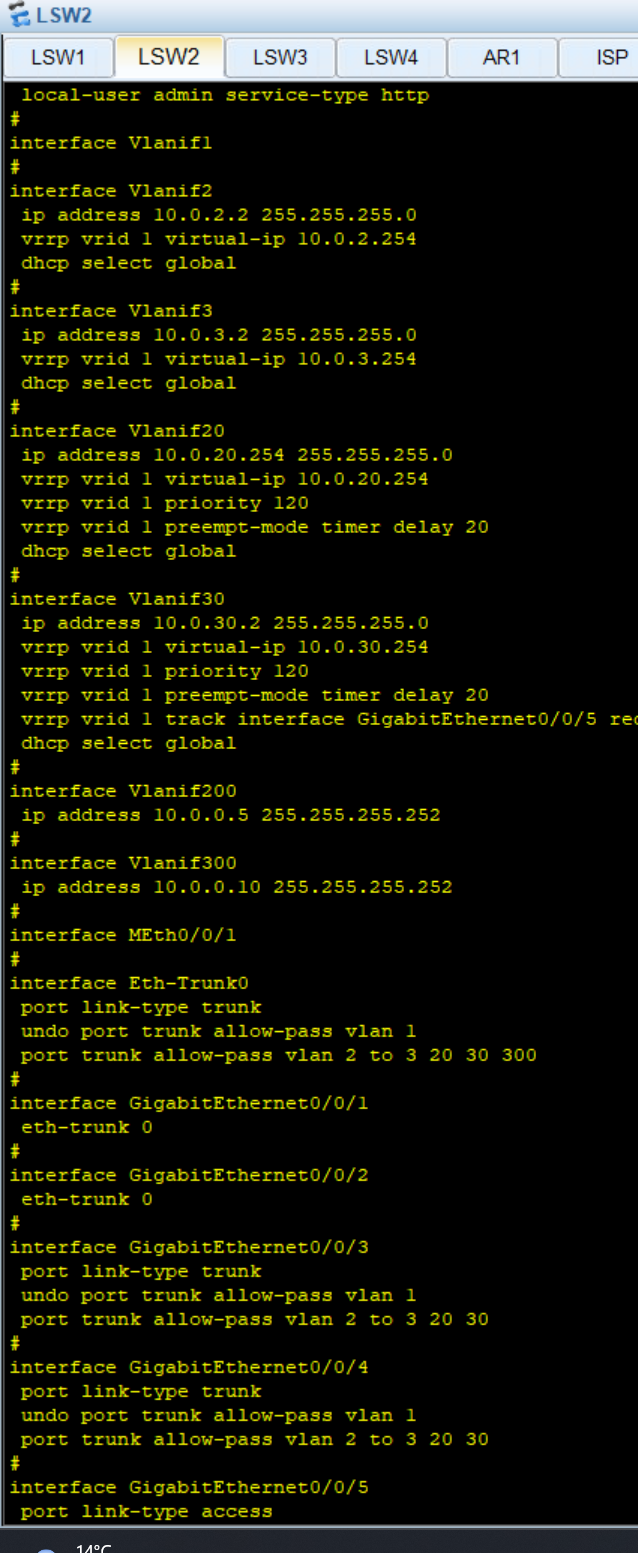

SW2

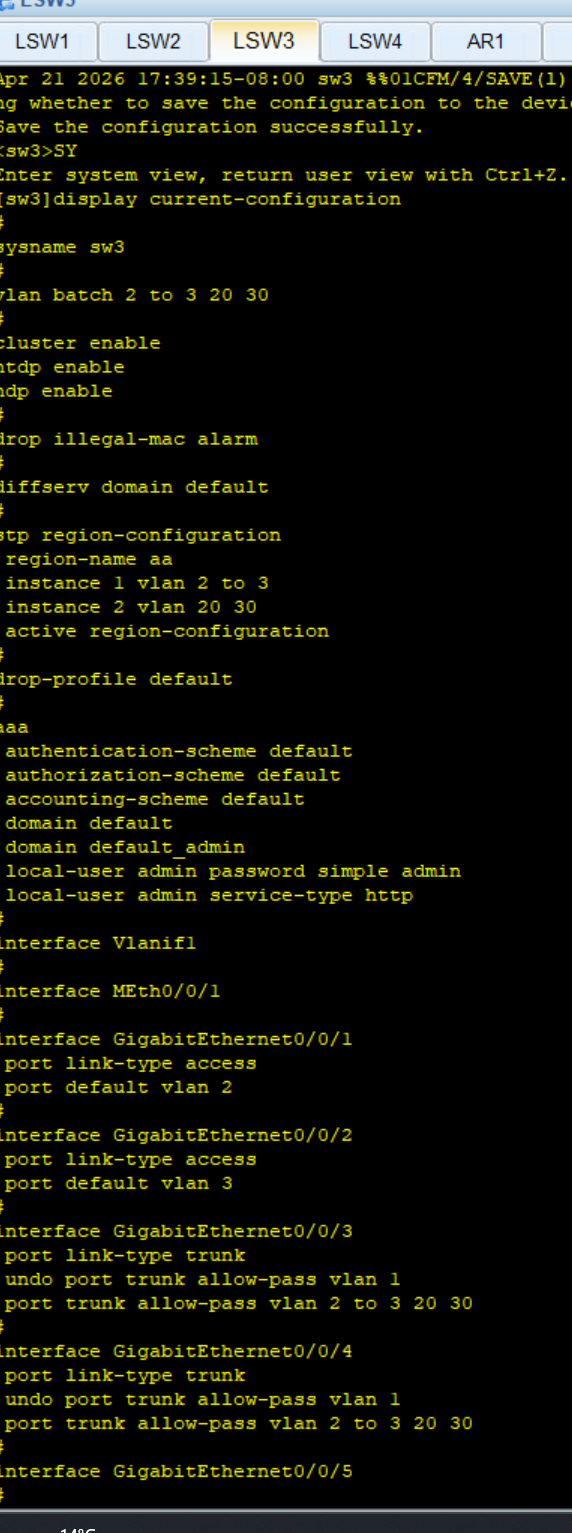

SW3

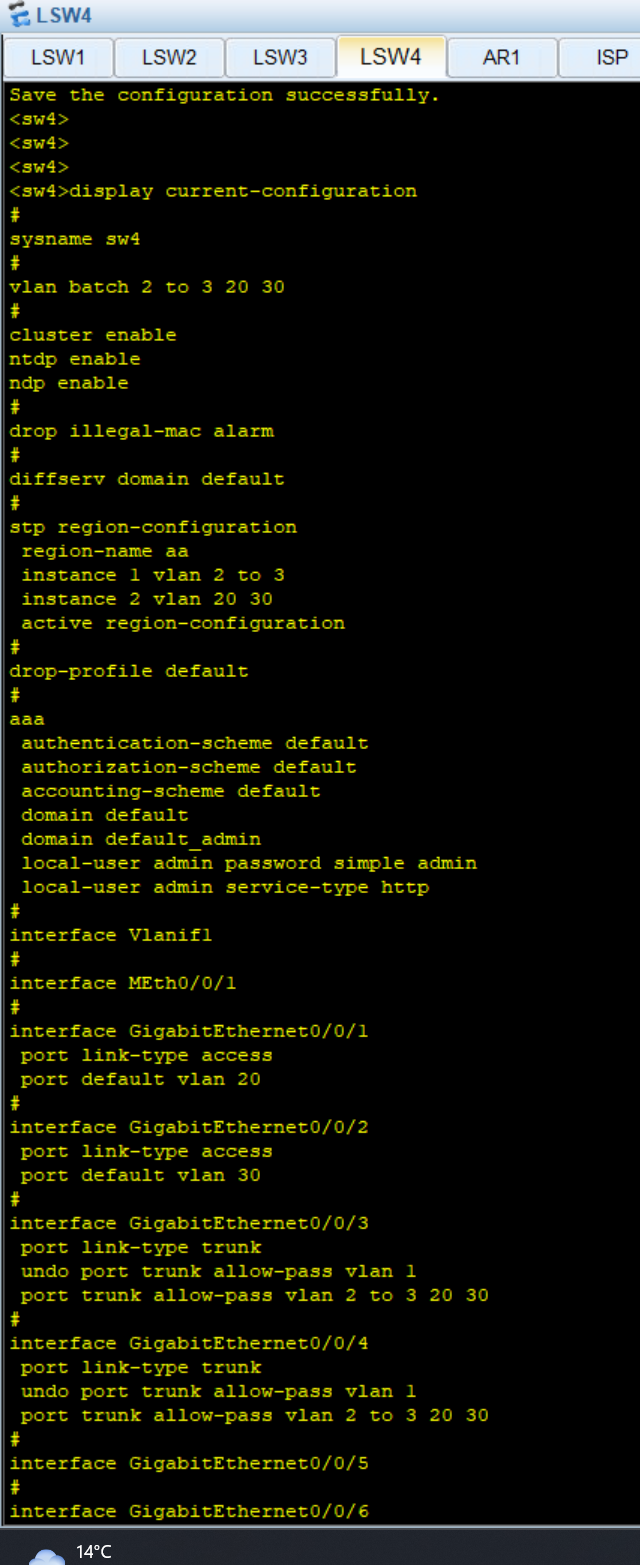

SW4

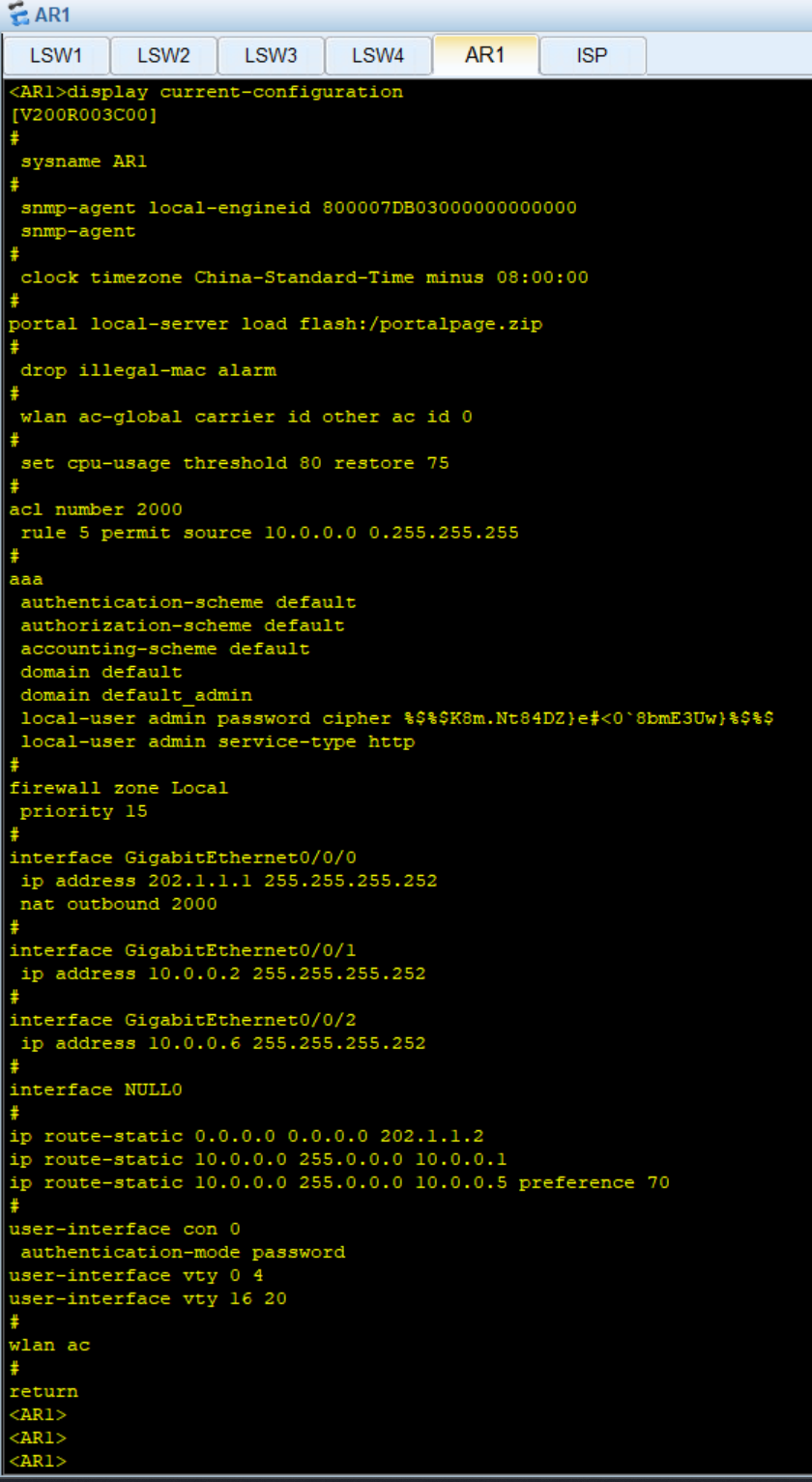

AR

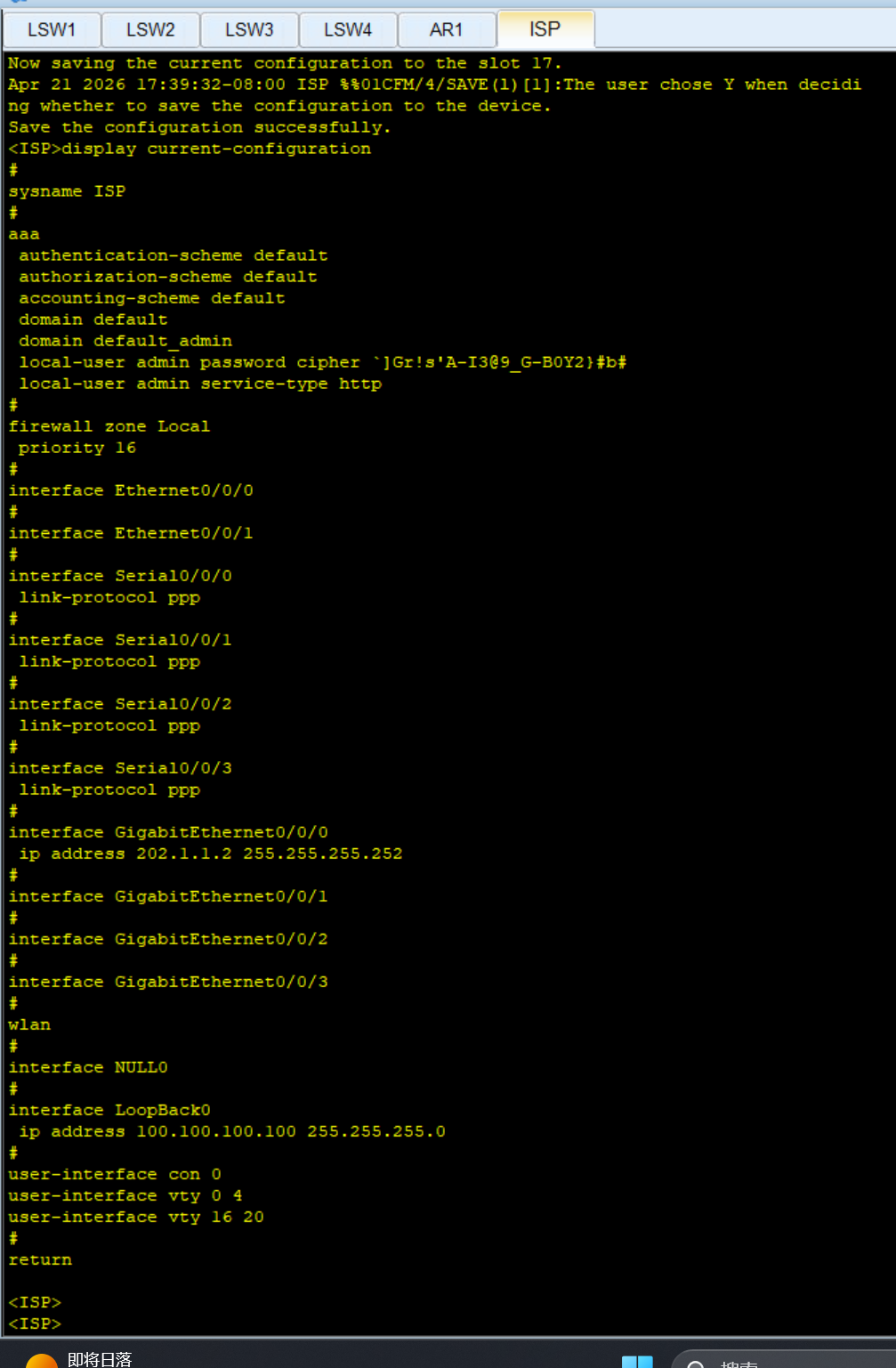

ISP

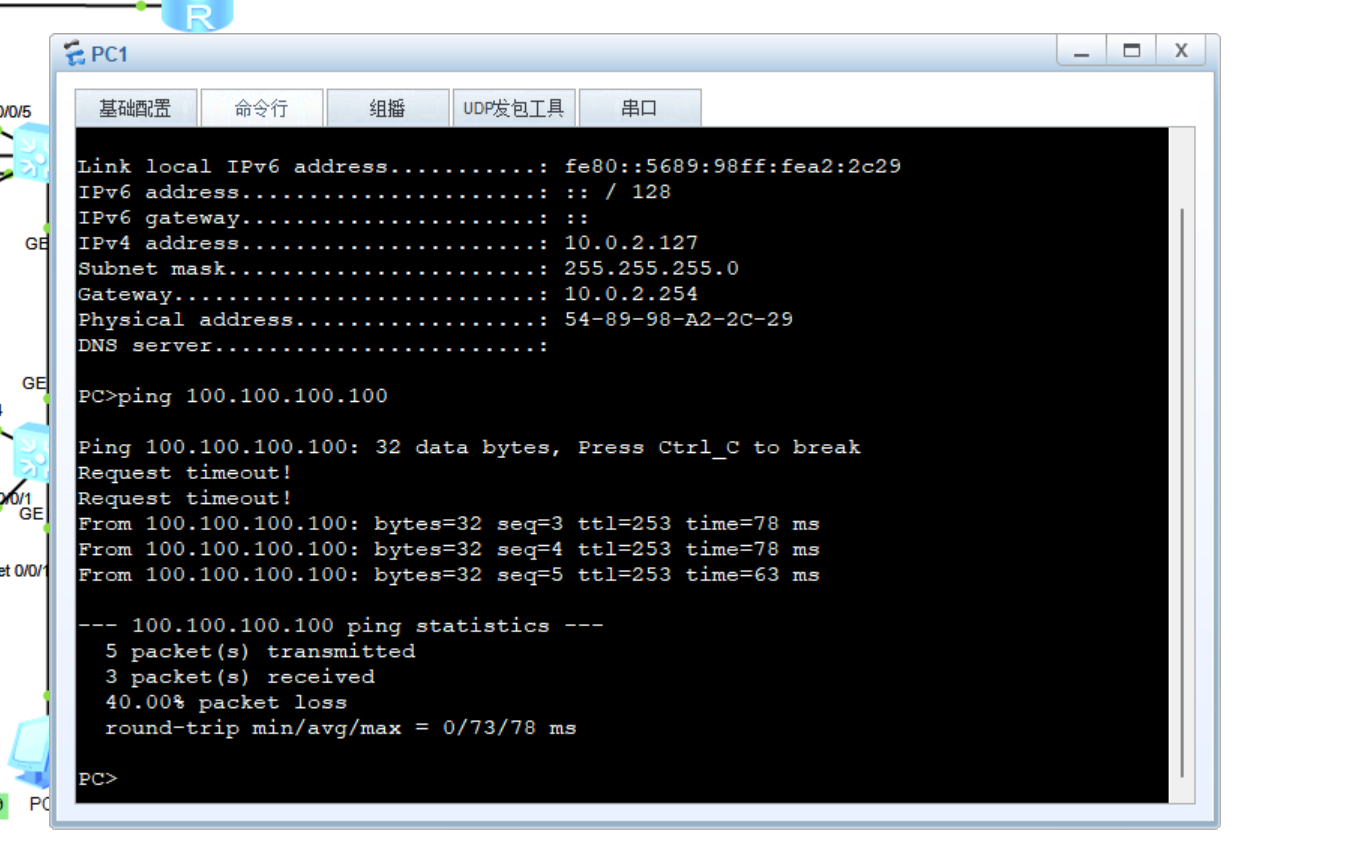

结果
