🎯 项目简介

• **Modbus PlexLink 是一款专为工业物联网场景设计的边缘网关软件。
• **实现Modbus协议设备的数据采集、协议转换和虚拟化服务。
• **它能够将多个下游Modbus设备的数据统一采集，通过灵活的地址映射和数据转换规则，向上层系统提供虚拟化的Modbus服务接口。


应用场景

• 工业数据采集：采集PLC、电表、传感器等Modbus设备数据
• 协议网关：实现Modbus RTU到TCP的协议转换
• 数据汇聚：多设备数据统一接入，减少上层系统复杂度
• 边缘计算：在边缘侧进行数据预处理、告警判断
• SCADA集成：为SCADA/HMI系统提供统一的数据接口
• 远程监控：支持远程配置和实时数据推送
•

核心优势

特性	描述
🔌 多协议支持	支持Modbus TCP、Modbus RTU协议
📊 实时处理	毫秒级数据采集与转发
🔄 灵活映射	支持地址映射、数据类型转换、倍率偏移
🚨 智能告警	多级告警阈值、延时触发、自动录波
🌐 远程管理	HTTP REST API + WebSocket实时推送
📈 波形录波	触发录波、预触发缓存、数据回放
💻 多模式运行	GUI应用（本地/远程客户端/本地+API）+ 无头服务模式
🎨 现代化UI	卡片式布局、实时数据仪表盘、报文查看器
⚙️ 灵活配置	应用设置管理、CSV导入导出、设备模板库

---

✨ 核心功能

1. Modbus数据采集

• Modbus TCP采集器

  • 支持多设备并行采集
  • 自动重连机制
  • 连续地址优化合并读取
  • 采集周期可配置（10ms~60s）

• Modbus RTU采集器

  • 支持串口通信
  • 可配置波特率、数据位、校验位
  • 自动帧间隔处理

• 数据类型支持

  • UInt16 / Int16（单寄存器）
  • UInt32 / Int32 / Float32（双寄存器）
  • UInt64 / Int64 / Float64（四寄存器）
  • Bool（线圈/离散输入）
  • 多种字节序：AB、BA、ABCD、DCBA、CDAB、BADC

2. Modbus虚拟化服务

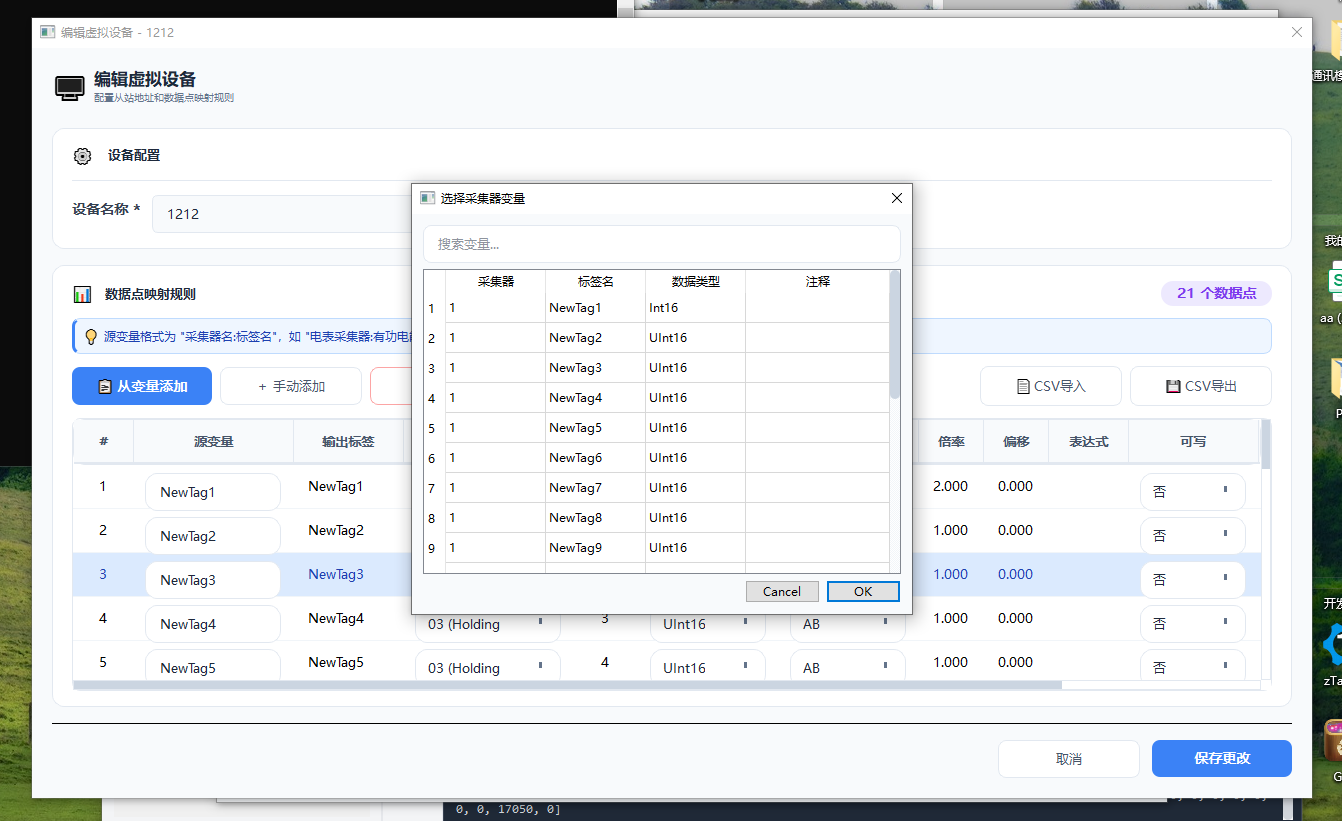

• 虚拟设备创建

  • 支持创建多个虚拟从站
  • 灵活的地址映射规则
  • 支持读写分离配置

• 数据转换

  • 倍率（Scale）和偏移量（Offset）转换
  • 公式表达式支持
  • 单位标注

• 多客户端接入

  • 支持多个SCADA/HMI客户端同时连接
  • 客户端连接状态监控

3. 通用数据模型（UDM）

• 统一的数据缓存中心
• 标签（Tag）命名体系
• 线程安全的读写操作
• 数据质量标识
• 数据过期检测

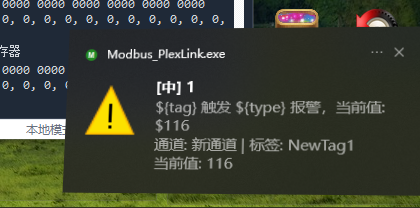

4. 告警管理

• 告警类型

  • 高限/高高限告警
  • 低限/低低限告警
  • 数据质量告警
  • 连接丢失告警

• 告警特性

  • 死区（Deadband）防抖
  • 延时触发
  • 自动确认/手动确认
  • 告警录波联动

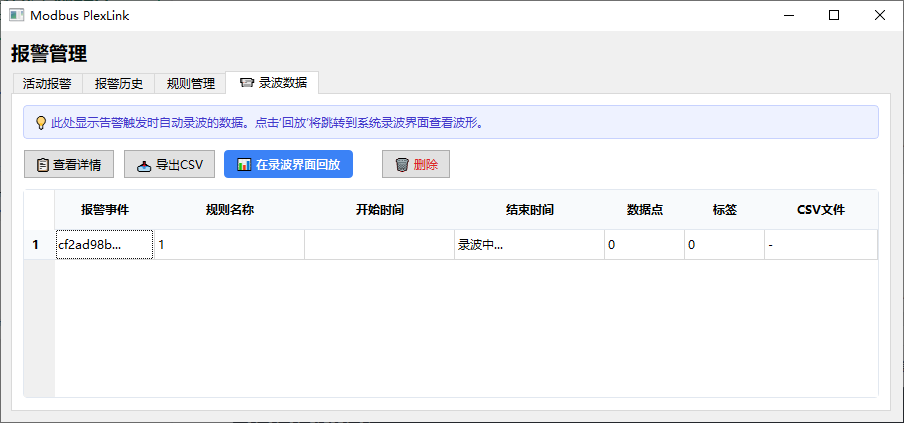

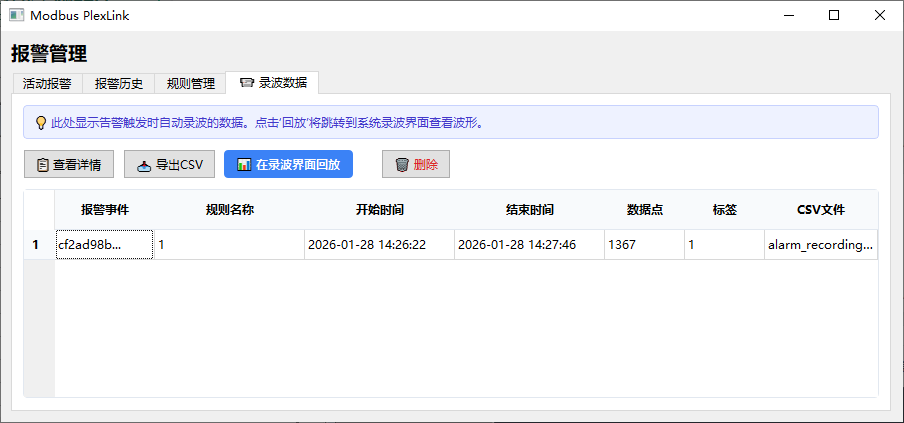

界面截图

5. 波形录波

• 录波功能

  • 手动录波
  • 条件触发录波
  • 预触发缓存（记录故障前数据）

• 触发条件

  • 上升沿/下降沿
  • 超限触发
  • 范围触发

• 数据管理

  • CSV导出
  • 波形图片保存
  • 历史数据回放

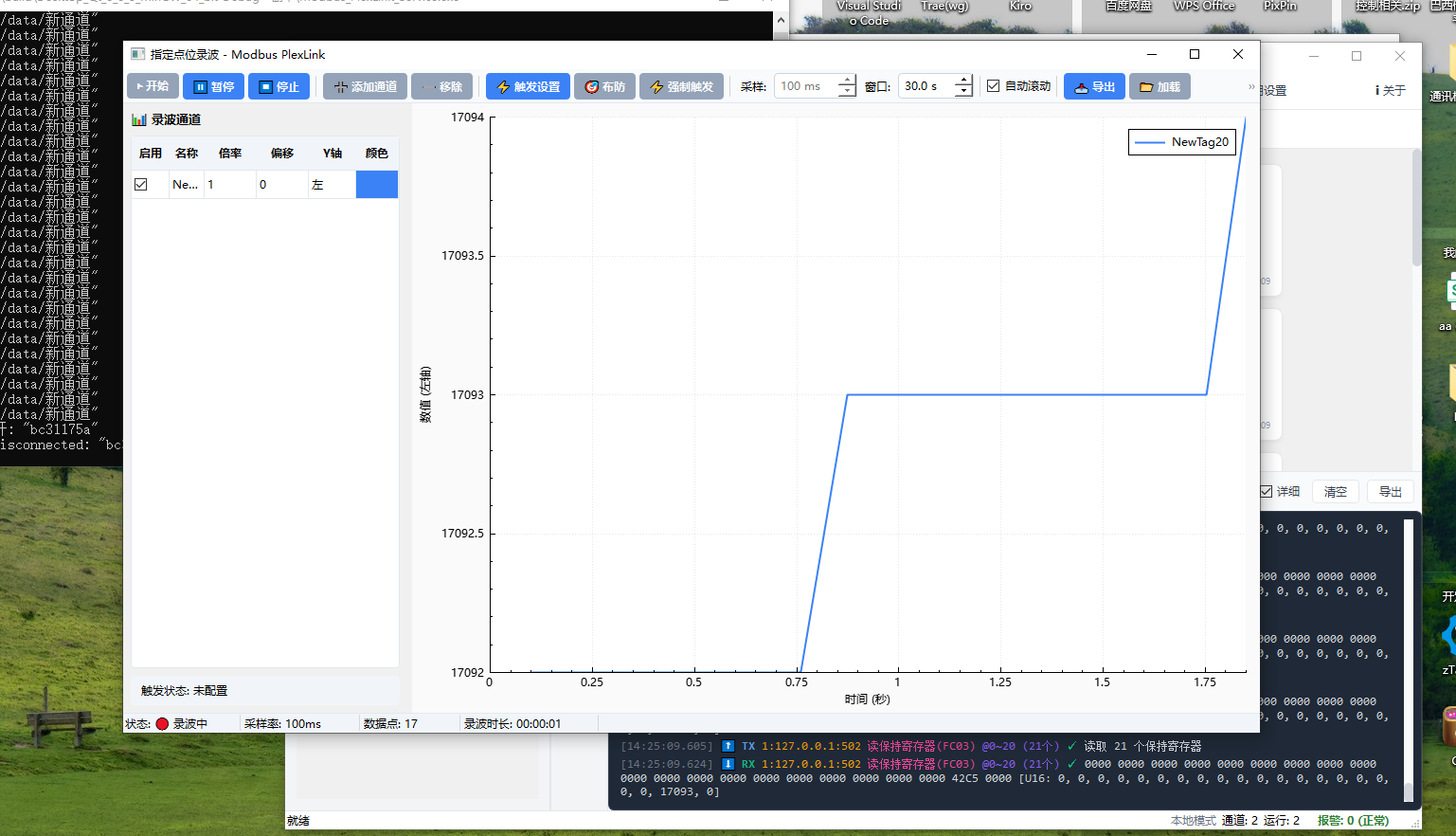

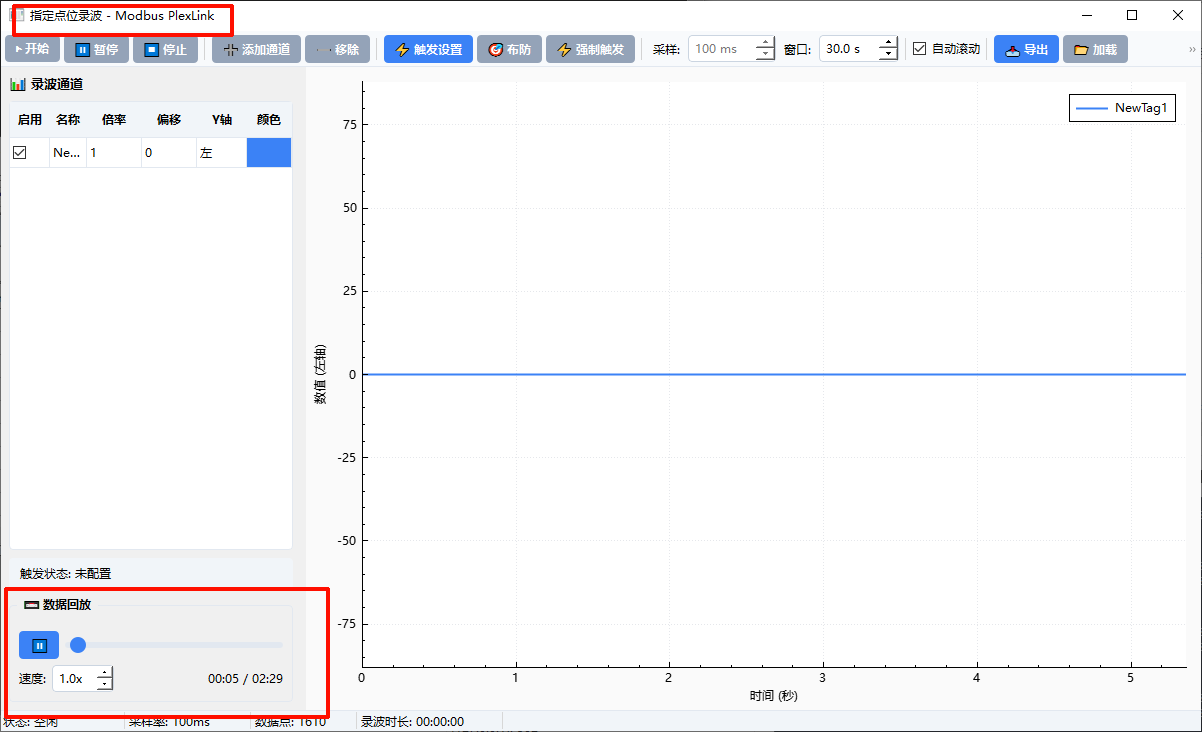

界面截图

6. 远程API与客户端

• HTTP REST API

  • 通道管理（CRUD）
  • 采集器/服务器配置
  • 实时数据读写
  • 告警管理
  • 系统配置

• WebSocket实时推送

  • 数据订阅
  • 告警通知
  • 状态变更推送
  • 通道状态变化
  • Modbus报文实时推送

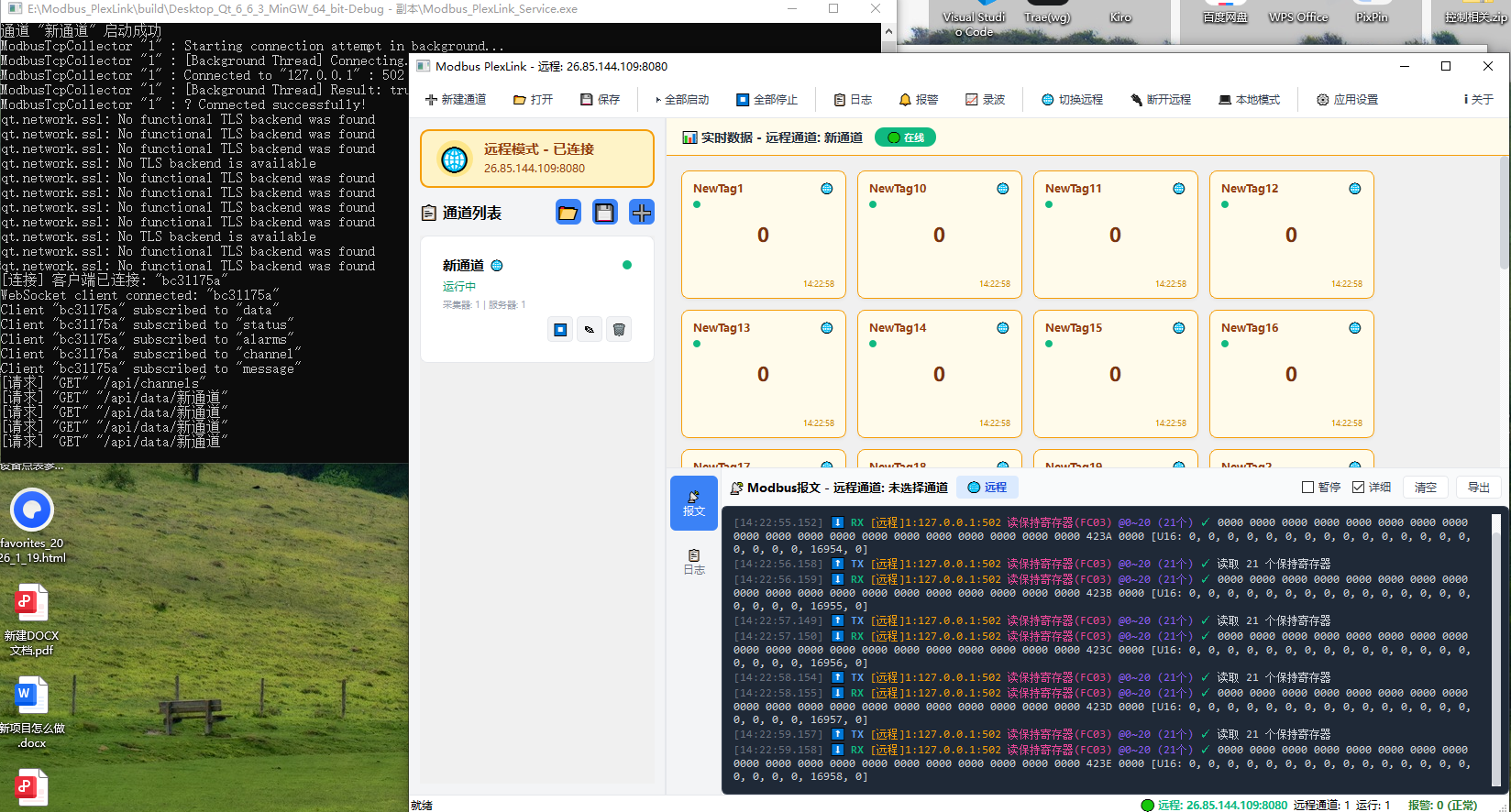

• 远程客户端模式

  • GUI模式支持连接远程网关
  • 远程通道管理（启动/停止/编辑/删除）
  • 远程数据实时监控
  • 远程报文查看
  • 本地和远程模式无缝切换

7. GUI界面功能

• 三种运行模式

  • 本地模式 + API：本地采集数据，同时提供远程API服务
  • 纯本地模式：仅本地采集，不启动API服务
  • 远程客户端模式：连接其他网关进行远程管理

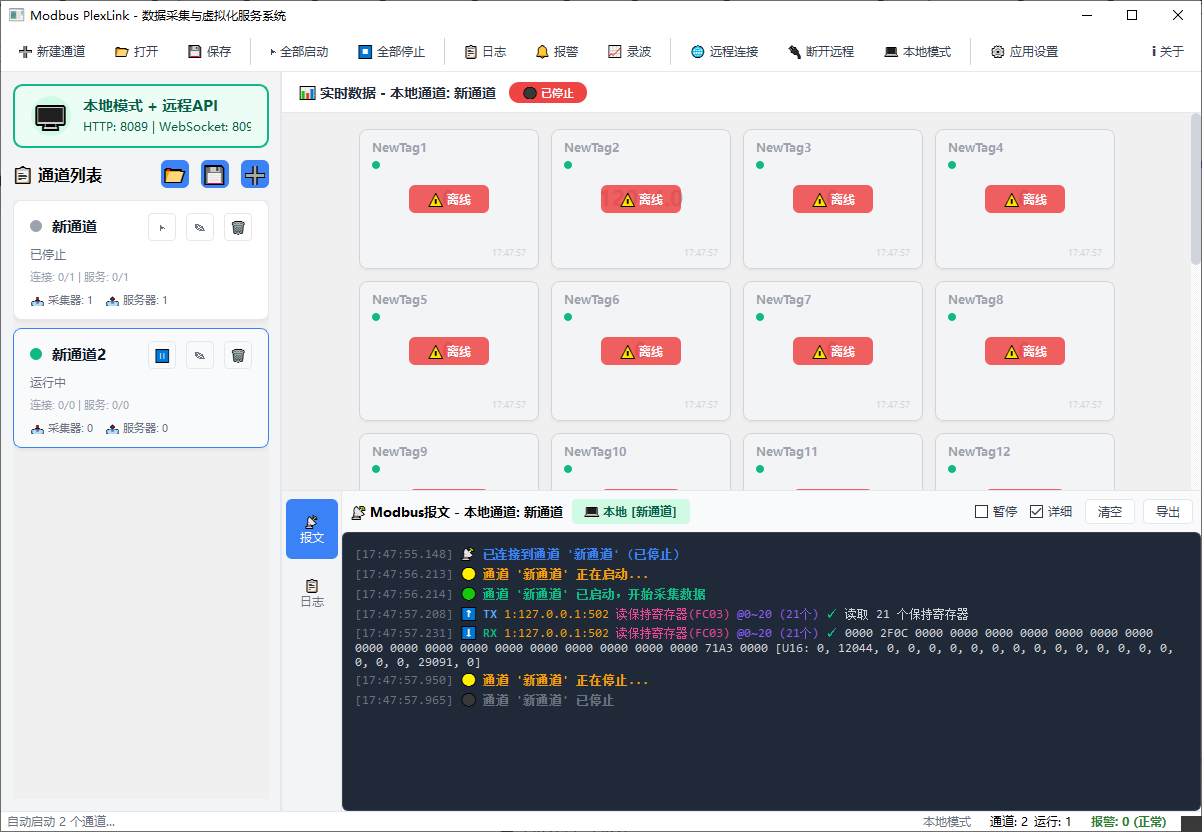

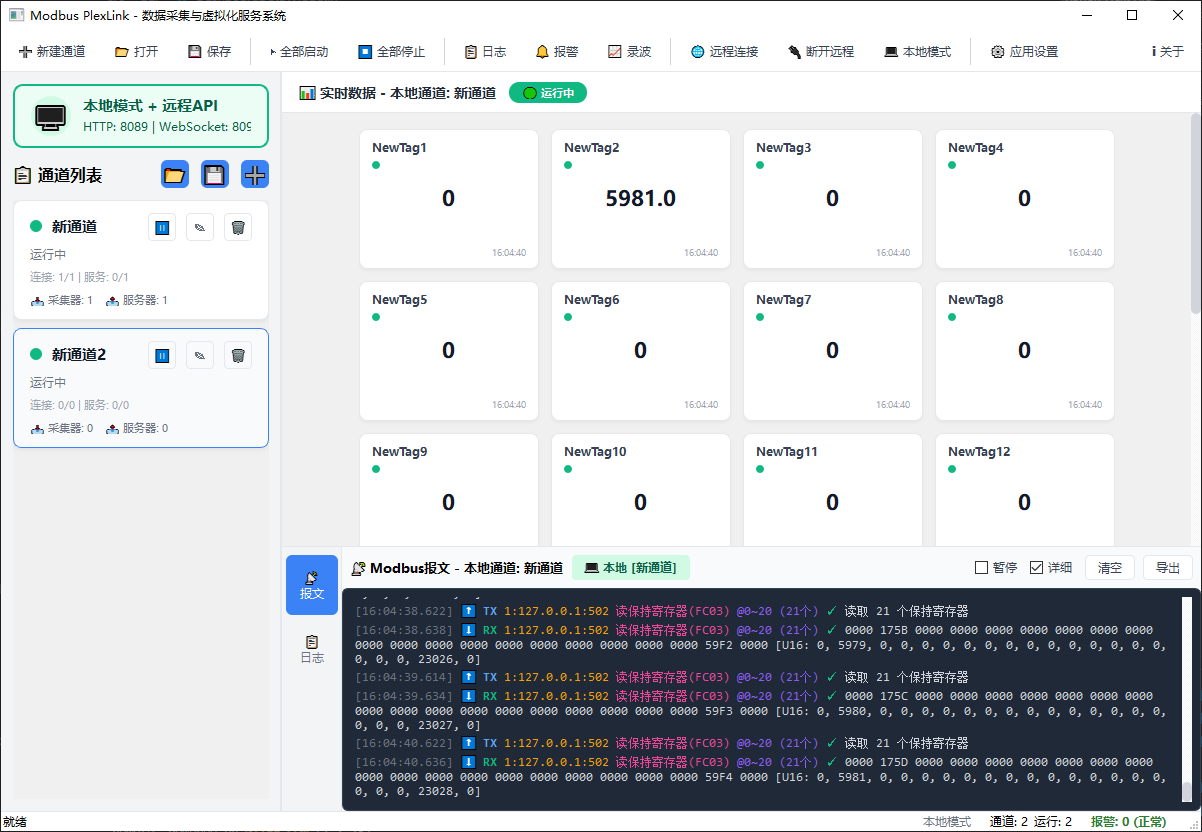

• 数据仪表盘

  • 卡片式数据展示
  • 实时数据更新
  • 数据质量指示
  • 通道状态显示（在线/离线/等待数据）
  • 支持本地和远程数据源

• 报文查看器

  • 实时显示Modbus收发报文
  • 本地/远程报文区分显示
  • 报文详细解析（功能码、地址、数据）
  • 通道状态消息显示
  • 报文导出功能

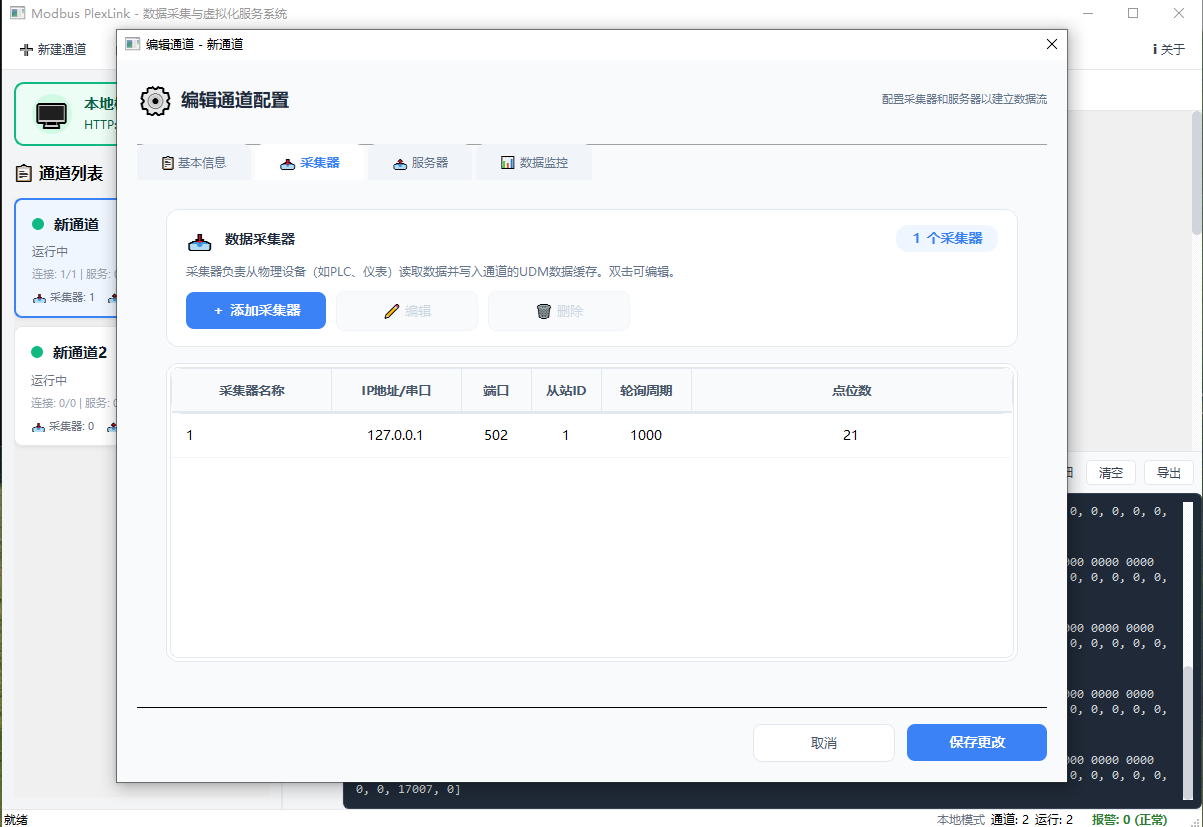

• 通道管理

  • 卡片式通道列表
  • 通道状态可视化
  • 一键启动/停止/编辑/删除
  • 模式状态指示器（醒目的模式显示）

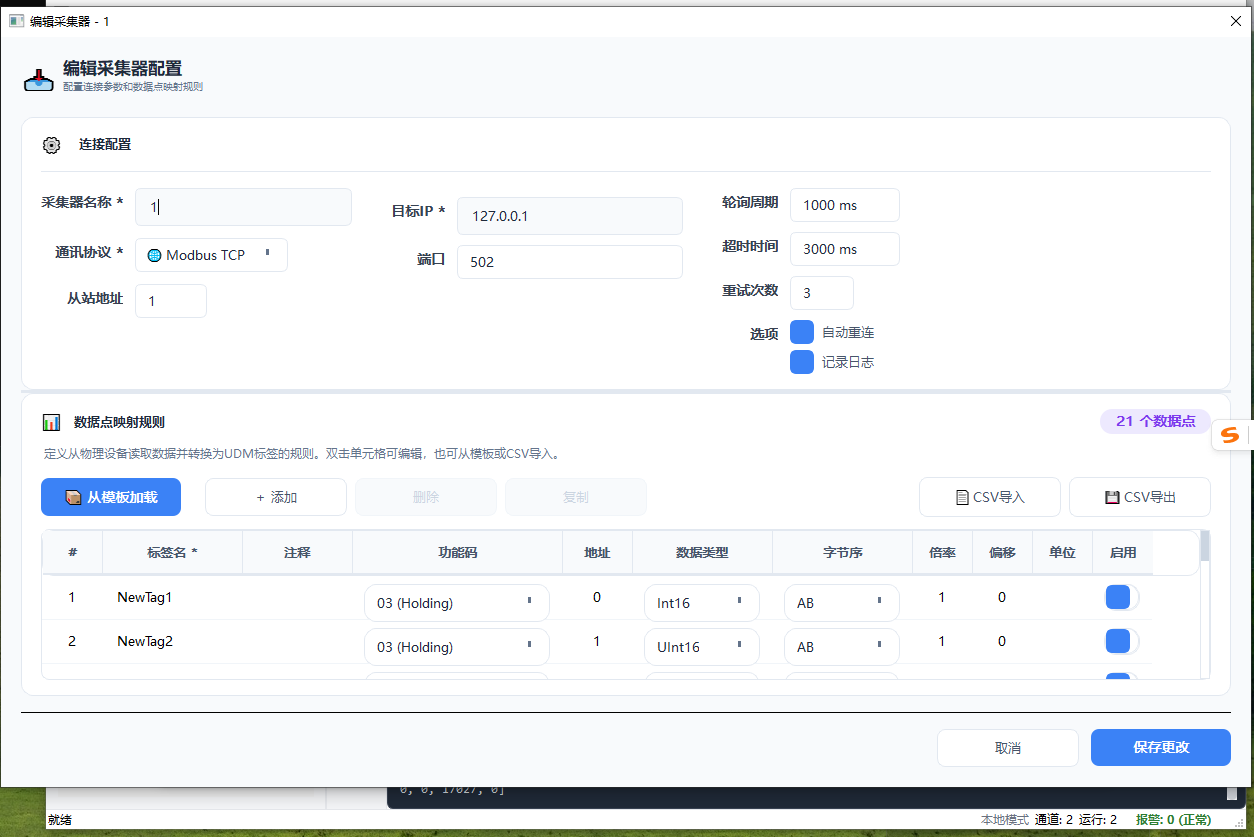

• 配置界面

  • 美化的配置对话框
  • 采集器/服务器配置
  • CSV导入导出
  • 设备模板库
  • 应用设置管理

  🙏 致谢

感谢以下开源项目：

• Qt - 跨平台 C++ 框架
• libmodbus - Modbus 协议库
• QCustomPlot - Qt 绑定库
