开源安全软件工程实践分析——OWASP ZAP 架构解析与结对开发实践

本次开源安全软件工程结对作业，我们以OWASP ZAP为研究对象，通过逆向工程的方式复原其软件架构、设计决策与工程实践，同时实践Git协作开发流程，从软件工程视角深入审视这款经典的Web应用安全扫描工具。本文将分享项目研究过程、核心发现以及结对编程的真实体验与反思。

一、项目简介与选型理由

项目简介

OWASP ZAP（Zed Attack Proxy）是OWASP旗舰级的Web应用安全扫描器，专为渗透测试人员、开发人员设计，能够实现Web应用的漏洞检测、流量分析、代理抓包等核心功能，是Web安全领域应用广泛的开源工具，其仓库地址为https://github.com/zaproxy/zaproxy。

选型理由

1. 技术与生态优势：基于Java + Swing开发，跨平台特性良好，官方适配性强，且作为OWASP核心项目，社区活跃、文档丰富，能为逆向分析提供充足的资料支撑。
2. 架构设计优秀：系统架构分层清晰，模块化程度高，从UI展示到核心扫描引擎、插件系统都有规范的设计，非常适合作为中大型开源安全软件的分析案例。
3. 实践价值突出：作为专业级渗透测试工具，其融合了Web安全检测、网络代理、插件扩展等多种工程实践，能让我们从软件工程视角理解安全工具的设计权衡与质量属性。
4. 难度适配：架构清晰且有官方开发者文档辅助，既需要一定的源码阅读和逆向建模能力，又不会因过度复杂导致无法完成分析，适配本次结对作业的训练目标。

二、软件工程视角的核心发现

通过对OWASP ZAP的源码逆向分析、架构建模与核心流程梳理，我们从软件工程视角总结出其架构特点、设计亮点，并提出可改进的方向。

（一）架构特点

OWASP ZAP采用模块化分层架构，整体划分为5大核心模块，通过体系结构图可清晰看到模块划分与层级关系，各模块职责边界清晰、依赖关系合理，且与官方开发者文档的分层设计完全一致，源码包结构也与模块划分一一对应，工程化程度高。

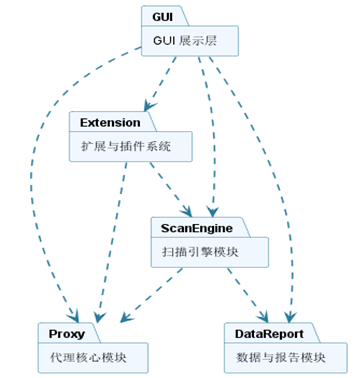

体系结构图分析

体系结构图将ZAP核心拆分为GUI展示层、扩展与插件系统、扫描引擎模块、代理核心模块、数据与报告模块五大核心模块，无冗余层级设计，直观体现了系统“展示-核心能力-数据支撑”的分层逻辑。模块间的关联关系也贴合实际业务流程，例如扫描引擎模块依赖代理核心模块获取流量，GUI展示层依赖数据与报告模块呈现结果，既体现了高内聚的模块设计，又让模块间的耦合关系符合业务逻辑，便于理解系统整体的运行架构。

各模块核心职责与依赖逻辑如下：

1. GUI展示层：作为用户交互入口，提供界面、菜单、面板等可视化能力，接收用户操作并展示所有功能与数据，依赖扫描引擎、数据报告等模块获取数据。
2. 代理核心模块：ZAP的网络层基础，实现HTTP/HTTPS中间人代理功能，负责流量拦截、转发与证书管理，是扫描引擎获取目标流量的核心依赖。
3. 扫描引擎模块：核心业务层，调度主动/被动扫描任务，执行漏洞检测规则，生成并管理告警信息，依赖代理模块获取流量，依赖数据模块存储扫描结果。
4. 扩展与插件系统：实现功能的动态扩展，管理插件的生命周期与依赖，支持从Marketplace获取插件，可扩展扫描引擎的检测规则与功能。
5. 数据与报告模块：负责存储站点结构、扫描告警、会话数据等，提供多格式报告导出能力，为GUI、扫描引擎提供数据存储与读取支撑。

整体架构遵循高内聚、低耦合原则，模块间通过标准化的接口交互，例如扫描引擎通过固定接口从代理模块获取流量，通过事件回调机制向数据模块上报告警，提升了系统的可维护性与扩展性。

（二）设计亮点

1. 插件化的扫描规则设计
   定义了Plugin抽象基类作为所有扫描规则的统一接口，所有具体的漏洞检测规则（如SQL注入、XSS检测）都继承该类并实现标准方法，同时结合扫描策略（ScanPolicy） 实现规则的灵活配置与隔离。不同扫描任务可通过克隆规则工厂实现独立的规则配置，避免互相影响，让扫描规则的扩展、修改与管理更高效，符合开闭原则。

2. 分层的任务调度与执行模型
   主动扫描流程采用控制器-任务-引擎-执行单元的分层调度模式，由ActiveScanController作为入口协调扫描任务，ActiveScan封装单次扫描任务，Scanner作为核心扫描引擎管理线程，HostProcess负责单主机的具体扫描执行。同时引入线程池实现扫描任务的异步执行，提升了扫描效率，且通过事件回调机制（ScannerListener）实现扫描结果的全链路上报，流程清晰、可追踪。

3. 松耦合的扩展系统
   独立的扩展与插件系统将核心功能与扩展功能解耦，核心模块无需感知插件的具体实现，仅通过标准化的扩展接口实现功能集成，支持插件的动态安装、升级与卸载，让系统能快速适配新的安全漏洞检测需求，提升了系统的灵活性与迭代速度。

4. 完整的工程化配套设计
   官方提供了完善的文档（用户文档、开发者文档）、标准化的源码结构、清晰的分支管理与版本发布流程，同时支持跨平台运行，兼顾了开发效率与用户体验，体现了成熟开源项目的工程化素养。

5. 贴合业务的用例设计
   用例图完整覆盖了ZAP的核心业务功能，且用例间的关联关系高度贴合实际安全测试场景，是ZAP功能设计的重要亮点。

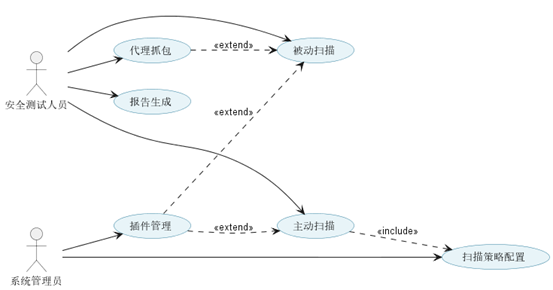

   用例图分析



   用例图梳理出被动扫描、主动扫描、代理抓包、报告生成、插件管理、扫描策略配置六大核心用例，全面覆盖了Web安全扫描的核心业务场景，无核心功能遗漏。同时用例间定义了合理的包含、扩展关系：包含关系上，主动扫描必须依赖扫描策略配置、报告生成必须读取扫描结果，贴合功能执行的必要前提；扩展关系上，插件管理可扩展扫描能力、代理抓包可为被动扫描补充数据来源，体现了功能的可拓展性与业务流程的连贯性。此外，每个用例都与实际产品功能、官方文档、源码入口一一对应，让用例设计具备强落地性。

（三）可改进之处

1. 前端技术栈升级
   基于Swing开发的GUI界面，在现代前端交互体验、响应式设计上存在不足，且跨平台的界面渲染一致性有待提升，可考虑逐步迁移至基于JavaFX或现代化Web前端技术（如Vue + Electron）的界面方案，提升用户体验。
2. 扫描引擎的性能优化
   目前的扫描任务调度采用单主机单HostProcess的模式，在面对多目标、大流量的扫描场景时，资源调度的效率有待提升，可引入分布式扫描架构，支持扫描任务的分布式拆分与执行，提升大场景下的检测效率。
3. 配置管理的易用性提升
   扫描策略的配置项较多，且部分配置项的关联性较强，当前的配置界面缺乏可视化的配置指引与校验，易导致用户配置错误影响扫描结果，可增加配置项的关联提示、默认策略模板与配置校验功能。
4. 源码的模块化拆分优化
   部分核心模块（如扫描引擎）的源码文件较为庞大，部分功能的耦合度略高，可进一步对核心模块进行细粒度拆分，例如将扫描引擎拆分为任务调度、规则执行、告警管理等子模块，提升源码的可阅读性与可维护性。
5. 异步任务的监控与容错
   扫描任务的异步执行过程中，缺乏完善的任务监控与容错机制，当扫描任务因网络问题、目标异常中断时，无法实现自动重试与断点续扫，可增加任务状态监控、异常捕获与自动重试机制，提升扫描的稳定性。

三、结对编程的真实体验与反思

本次结对作业由马杰担任核心Driver（驾驶员），朱宇航担任Navigator（领航员），采用主责角色固定 + 核心环节交替的协作模式，完成了从环境搭建、Git协作、架构建模到核心设计复原的全流程，以下是结对编程的真实体验与深度反思。

（一）协作模式与分工

我们以单个完整子任务为单位进行角色固定，Driver负责核心操作执行（源码跟踪、UML绘制、文档撰写、Git提交等），Navigator负责全程逻辑校验、资料检索、思路引导与错误排查；每个子任务完成后进行角色短暂切换，由Navigator完成内容补充与优化，Driver进行二次校验，确保双方深度参与所有核心环节。

核心任务分工遵循能力互补原则，结合两人的技术优势分配工作：马杰侧重Java源码阅读、UML建模与工程执行，朱宇航侧重文档解读、细节校验与设计逻辑梳理，让每个环节都能发挥双方的优势。

（二）结对编程的核心价值：实现1+1>2

本次结对协作明确实现了1+1>2的效果，核心体现在三个方面：

1. 效率提升，补齐能力短板：双方能力互补，无需各自花费大量时间补全不擅长的内容，整体完成效率比单人预期缩短近40%。例如马杰快速完成源码跟踪与UML绘制，朱宇航同步完成资料校验与细节补充，避免了单人开发中“一人多能”的效率损耗。
2. 实时审查，规避大量错误：Navigator的全程实时校验，让我们在架构建模、核心类调用关系梳理的过程中，及时纠正了类继承关系错误、代码路径偏差、用例与实际功能不符等问题，避免了后续大规模返工，最终产出的准确性远高于单人完成的结果。
3. 思维碰撞，加深理解深度：针对核心类的设计模式、架构设计的讨论，让我们跳出了单人的思维盲区。例如对Plugin类的设计模式分析，马杰最初仅识别到模板方法模式，朱宇航补充了策略模式的应用，最终得出更贴合源码的结论，对ZAP的工程设计理解更全面。

（三）遇到的协作困难与解决方法

结对编程过程中不可避免遇到沟通、协作与技术理解的分歧，我们通过针对性的方法逐一解决，也积累了真实的团队协作经验：

1. 代码逻辑理解分歧：针对HostProcess与Scanner的调用关系，两人最初对“同步/异步执行”存在分歧，解决方案是共同拉取官方源码，定位代码行并通过断点调试跟踪执行流程，最终达成一致并加深了对扫描线程模型的理解。
2. Git提交冲突：初期因同时编辑文档出现提交冲突，解决方案是制定严格的Git提交规则：子任务单独提交、提交前先拉取远程最新代码、划分文档编辑边界，后续未再出现冲突。
3. 课余时间不同步：两人无法全程实时结对，解决方案是核心环节实时结对 + 零散环节异步补充：源码跟踪、UML绘制等核心环节通过腾讯会议实时完成，文档整理、资料检索等零散工作异步执行并在协作群同步进度，确保整体进度一致。

（四）结对与单人开发的优劣势对比

通过本次实践，我们清晰总结出结对编程与单人开发在效率、质量、理解深度、能力成长等维度的优劣势：

维度	结对的优势	结对的劣势
效率与质量	能力互补提升整体效率；实时审查规避错误，产出质量更有保障	存在沟通成本，核心环节需要同步时间、对齐思路
理解深度	思维碰撞发现单人思维盲区，对系统架构的理解更全面深入	思考节奏、操作速度有差异，偶尔需要等待对方对齐节奏
能力成长	熟悉真实团队的结对模式、Git协作流程，积累团队开发经验	初期需要磨合分工边界，偶尔出现分工模糊、重复工作的情况

（五）结对编程的核心反思与收获

1. 明确分工是协作的基础：结对编程并非“两人做同一件事”，而是“两人分工做一件事的不同环节”，清晰的角色定位与任务分工，能避免重复工作与效率损耗，让协作更高效。
2. 沟通是解决问题的核心：技术理解的分歧、协作中的问题，都需要通过高效、理性的沟通解决，而非各自坚持，共同查阅源码、调试验证是解决技术分歧的最佳方式。
3. 互相校验是提升质量的关键：单人开发易陷入“思维盲区”，对自己的错误难以察觉，而Navigator的实时校验，能从第三方视角发现问题，是提升产出质量的重要保障。
4. 收获远超作业本身：除了完成架构分析与文档撰写的作业目标，我们还熟练掌握了Git协作的分支管理、提交规范，理解了结对编程的核心模式，积累了中大型开源项目的源码阅读与逆向建模能力，这些都是单人开发无法获得的成长。
5. 角色切换让参与更深度：以子任务为单位的角色切换，让双方都能体验Driver与Navigator的不同职责，既避免了单人长期执行的疲惫，又让双方对所有核心环节都有深入的理解，而非“只参与部分工作”。

四、总结

本次以OWASP ZAP为对象的开源安全软件工程结对作业，不仅让我们从软件工程视角深入理解了这款经典安全工具的架构设计、核心流程与工程实践，更通过真实的结对编程与Git协作，积累了团队开发的经验，提升了源码阅读、逆向建模、工程文档撰写的核心能力。

OWASP ZAP作为成熟的开源安全项目，其模块化的架构设计、插件化的扩展机制、分层的任务调度模型，为安全软件的工程化开发提供了优秀的参考；同时其存在的界面、性能、配置管理等方面的可改进之处，也让我们理解到优秀的开源项目也需要持续的工程化优化。

而结对编程的实践让我们深刻体会到，团队协作的核心价值在于能力互补、思维碰撞、互相校验，1+1>2的效果并非来自简单的人力叠加，而是来自合理的分工、高效的沟通与深度的参与。本次实践的经验，将为后续的软件工程开发与团队协作打下坚实的基础。
